Dokumen ini menjelaskan tentang PCM (Pulse Code Modulation) yang merupakan metode untuk mengubah sinyal analog menjadi sinyal digital melalui proses sampling, kuantisasi, encoding, dan multiplexing. Dibahas pula jenis-jenis PCM seperti PCM 30 dan PCM 24 beserta proses, aplikasi, dan rangkaian elektroniknya.

1. Slamet Mualif
Rahmat Gozali
M. Firzy Adha
Lina Sari Dewi

2. Apa itu PCM
 PCM adalah metode untuk mengubah sinyal analog
menjadi sinyal digital. Sinyal ini dirubah melewati
beberapa langkah sebelum menjadi suatu sinyal digital o
dan 1.
 PCM merupakan pengembangan dari PAM (Pulse
Amplitude Modulation) dimana tiap-tiap sampel analog
dikuantisasi dan disajikan dalam bentuk kode-kode digital.
 PCM merupakan suatu teknik multiplexing yang
menggunakan sistem TDM (Time Division Multiplexing).
 PCM ini lebih kebal terhadap derau karena terdapat proses
sampling dan kuantisasi

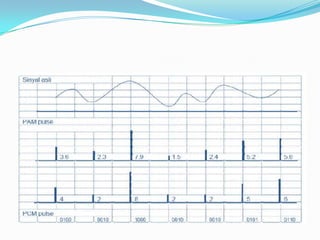

3. Proses PCM
 Pertama-tama, suatu sinyal analog harus di-
sampling.
 Setelah disampling, sinyal akan diquantizasi,
yaitu proses pembulatan nilai-nilai tegangan
setelah disampling. Maksudnya ialah, saat kita
melakukan sampling, maka kita membuat suatu
pen-skala-an sehingga kita mengetahui ada
berapa level quantisasi dalam suatu sinyal itu.
 Proses selanjutnya ialah pengkodean, yaitu
membuat hasil setelah disampling menjadi
memiliki nilai 0 dan 1. Setelah dilakukan proses
ini, maka sinyal siap ditransmisikan. Tetapi
bukan ditransmisikan secara serta merta, dalam
pengiriman data, harus dilakukan modulasi agar
bisa dikirimkan.

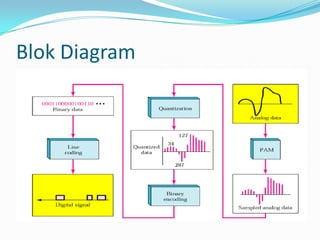

5. Blok Diagram

6. Jenis-jenis PCM
 PCM 30, dapat diartikan sebagai sejenis teknologi
digital yang dapat menggandakan dari satu jalur fisik
dapat disalurkan 30 percakapan sekaligus tanpa
mengganggu satu sama lain (interferensi).
 Secara garis besar PCM 30 terdiri dari: Sampling dan
Holding, Kuantisasi, Encoding, dan Multiplexing.

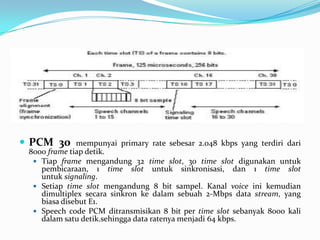

7.  PCM 30 mempunyai primary rate sebesar 2.048 kbps yang terdiri dari
8000 frame tiap detik.
 Tiap frame mengandung 32 time slot, 30 time slot digunakan untuk
pembicaraan, 1 time slot untuk sinkronisasi, dan 1 time slot
untuk signaling.
 Setiap time slot mengandung 8 bit sampel. Kanal voice ini kemudian
dimultiplex secara sinkron ke dalam sebuah 2-Mbps data stream, yang
biasa disebut E1.
 Speech code PCM ditransmisikan 8 bit per time slot sebanyak 8000 kali
dalam satu detik.sehingga data ratenya menjadi 64 kbps.

8. Menghitung sampling rate, bit rate,
dan bit error rate pada PCM 30.
 Jumlah sampling rate minimal adalah 2 kali frekuensi
maksimum.
 Pada PCM 30 frekuensi maksimumnya adalah 4kHz atau 4000
Hz. Maka jumlah sampling rate = 2×4000 = 8000 sample/detik.
 PCM 30 menggunakan 8bit. Oleh karena itu tiap sample
dikodekan menjadi 8 bit. Bit Rate = 8 x 8000 = 64000 bit/detik =
64kbps.
 Bit Rate total = 64 kbps x 32 = 2048 kbps. Dikalikan 32 karena
pada PCM 30 terdapat 32 time slot.
 Bit Error Rate (BER) adalah rasio bit yang error terhadap jumlah
keseluruhan bit. BER = Bit Error/ Jumlah Bit.
 Misal data dikirim selama 2 detik dan jumlah bit yang eror
adalah 1 bit. Maka jumlah keseluruhan bit = 2s x 2048kbps =
4096kb. Jadi BER = 1/4096k.

9. Fungsi PCM 30
 Coder (Konverter A/D)
Mengubah sinyal analog (dengan frekwensi suara 300
- 3400 Hz) menjadi sinyal digital 64 Kbit/s..
 Multiplexing
Menggabungkan 30 kanal sinyal digital 64 kbps
paralel menjadi satu deretan sinyal unipolar 2048
Kbit/s NRZ.
 Line Coding
Mengubah sinyal unipolar 2048 Kbps NRZ menjadi
sinyal bipolar 2048 Kbps HDB-3..

10. Aplikasi PCM 30
 Menghubungkan Sentral Analog dengan Multiplex
Digital Order Tinggi
 Menghubungkan Sentral Analog dengan Sentral
Analog
 Menghubungkan Sentral dengan RK
 Menghubungkan Sentral Digital dengan Perangkat
Transmisi Analog
 Menghubungkan Terminal Data dengan Perangkat
Multiplex digital Order Tinggi

11. Hukum Companding “A”
 Meletakan sinyal kedalam 2 polaritas; yaitu polaritas
positive, yang ditandai dengan satu digit “1”; atau
polaritas negative yang ditandai dengan satu digit “0”.
 Setiap Polaritas dibagi menjadi 8 segment; yang
ditandai dengan tiga digit “0” dan/atau “1”, dengan no.
mulai dari “0” s/d “7”.
 Setiap segment dibagi lagi menjadi 16 subsegment,
atau interval; dan ditandai dengan empat digit “0”
dan/atau “1”, dengan no. mulai dari “0” s/d “15”.

12. Rangkaian Elektronik PCM

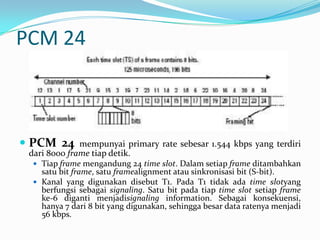

13. PCM 24
 PCM 24 mempunyai primary rate sebesar 1.544 kbps yang terdiri
dari 8000 frame tiap detik.
 Tiap frame mengandung 24 time slot. Dalam setiap frame ditambahkan
satu bit frame, satu framealignment atau sinkronisasi bit (S-bit).
 Kanal yang digunakan disebut T1. Pada T1 tidak ada time slotyang
berfungsi sebagai signaling. Satu bit pada tiap time slot setiap frame
ke-6 diganti menjadisignaling information. Sebagai konsekuensi,
hanya 7 dari 8 bit yang digunakan, sehingga besar data ratenya menjadi
56 kbps.

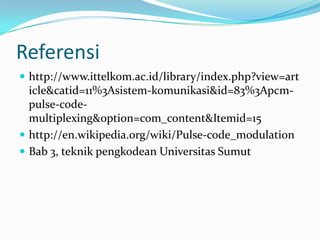

14. Referensi
 http://www.ittelkom.ac.id/library/index.php?view=art
icle&catid=11%3Asistem-komunikasi&id=83%3Apcm-
pulse-code-
multiplexing&option=com_content&Itemid=15
 http://en.wikipedia.org/wiki/Pulse-code_modulation
 Bab 3, teknik pengkodean Universitas Sumut
