Presentasi Mesin Ketam dan Serut
Dokumen ini membahas tentang mesin ketam dan mesin serut, termasuk pengertian, prinsip kerja, bagian-bagian utama, jenis-jenis, operasi, dan produk yang dihasilkan. Mesin ketam berfungsi untuk pemotongan dengan pahat bolak-balik dan mencakup jenis horizontal, vertikal, dan eretan, sedangkan mesin serut berfungsi untuk meratakan permukaan kayu atau logam. Terdapat berbagai jenis mesin serut berdasarkan penggunaan dan konstruksinya, serta beberapa jenis pahat pemotong yang digunakan dalam operasinya.
Engineeringâ—¦
Presentasi Mesin Ketam dan Serut
- 1. OLEH : ESSY KARUNDENG 1603021 PROSESPRODUKSI TUGAS 3 “MESIN KETAM DAN SERUT” PROGRAM STUDI TEKNIK INDUSTRI 2017

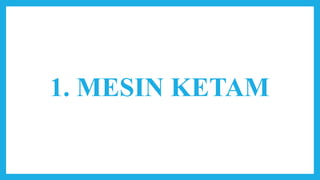

- 2.

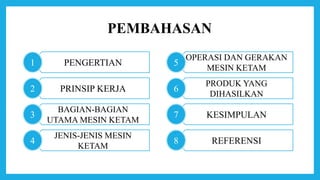

- 3. PEMBAHASAN PENGERTIAN1 PRINSIP KERJA2 BAGIAN-BAGIAN UTAMA MESINKETAM 3 JENIS-JENIS MESIN KETAM 4 OPERASI DAN GERAKAN MESIN KETAM 5 PRODUK YANG DIHASILKAN 6 KESIMPULAN7 REFERENSI8

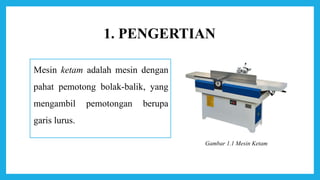

- 4. 1. PENGERTIAN Mesin ketamadalah mesin dengan pahat pemotong bolak-balik, yang mengambil pemotongan berupa garis lurus. Gambar 1.1 Mesin Ketam
- 5. 2. PRINSIP KERJA •Gerak memotong dilakukan oleh pahat menyilang terhadap bendakerja sedang gerakan makan dilakukan oleh meja/benda kerja melintas perkakas • Benda kerja yang disayat atau dipotong dalam keadaan diam (dijepit pada ragum) kemudian pahat bergerak lurus bolak- balik atau maju mundur melakukan penyayatan

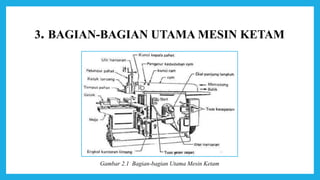

- 6. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM Gambar 2.1 Bagian-bagian Utama Mesin Ketam

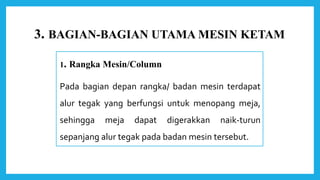

- 7. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 1. Rangka Mesin/Column Pada bagian depan rangka/ badan mesin terdapat alur tegak yang berfungsi untuk menopang meja, sehingga meja dapat digerakkan naik-turun sepanjang alur tegak pada badan mesin tersebut.

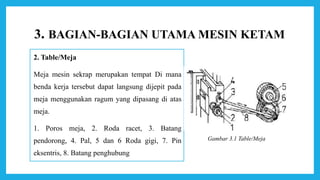

- 8. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 2. Table/Meja Meja mesin sekrap merupakan tempat Di mana benda kerja tersebut dapat langsung dijepit pada meja menggunakan ragum yang dipasang di atas meja. 1. Poros meja, 2. Roda racet, 3. Batang pendorong, 4. Pal, 5 dan 6 Roda gigi, 7. Pin eksentris, 8. Batang penghubung Gambar 3.1 Table/Meja

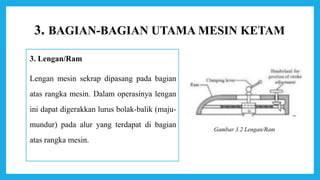

- 9. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 3. Lengan/Ram Lengan mesin sekrap dipasang pada bagian atas rangka mesin. Dalam operasinya lengan ini dapat digerakkan lurus bolak-balik (maju- mundur) pada alur yang terdapat di bagian atas rangka mesin. Gambar 3.2 Lengan/Ram
- 10. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 4. Rumah Pahat/Tool Post Rumah pahat atau pemegang pahat merupakan tempat di mana pahat dipasang. Pemasangan pahat dapat dilakukan dengan cara memasukkan badan atau tangkai pahat ke dalam lubang rumah pahat, kemudian baut penjepit diketatkan sehingga pahat akan terjepit kuat di dalam rumah pahat. Gambar 3.3 Rumah Pahat/ Tool Post
- 11. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 5. Pelat Rumah Pahat/Clapper Block Pelat rumah pahat (clapper block) ini dipasang di dalam kotak ayun dengan menggunakan engsel. Dengan pemakaian engsel ini, maka sewaktu pahat bergerak ke belakang (mundur), sehingga pelat rumah pahat akan terangkat ke atas atau berayun. Gambar 3.4 Clapper Block

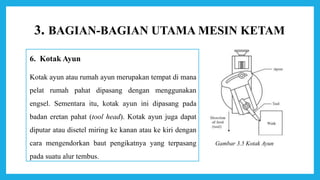

- 12. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 6. Kotak Ayun Kotak ayun atau rumah ayun merupakan tempat di mana pelat rumah pahat dipasang dengan menggunakan engsel. Sementara itu, kotak ayun ini dipasang pada badan eretan pahat (tool head). Kotak ayun juga dapat diputar atau disetel miring ke kanan atau ke kiri dengan cara mengendorkan baut pengikatnya yang terpasang pada suatu alur tembus. Gambar 3.5 Kotak Ayun
- 13. 3. BAGIAN-BAGIAN UTAMAMESIN KETAM 7. Eretan Pahat/Slide Tool Eretan pahat atau sering disebut support berfungsi untuk mengatur posisi pahat dalam arah vertikal. Di mana pada eretan pahat ini terpasang rumah ayun, pelat rumah pahat dan rumah pahat (tool post). 8. Tuas Kedudukan Langkah Lengan Ram Positioning Lock Tuas kedudukan langkah lengan dapat digunakan untuk mengatur posisi langkah lengan di mana dalam hal ini berarti mengatur posisi langkah pahat yang disesuaikan dengan panjang benda kerja.

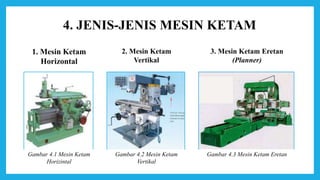

- 14. 4. JENIS-JENIS MESINKETAM 1. Mesin Ketam Horizontal 2. Mesin Ketam Vertikal 3. Mesin Ketam Eretan (Planner) Gambar 4.1 Mesin Ketam Horizintal Gambar 4.2 Mesin Ketam Vertikal Gambar 4.3 Mesin Ketam Eretan
- 15. 4. JENIS-JENIS MESINKETAM 1. Mesin Ketam Horizontal • Mesin jenis ini umum dipakai untuk produksi dan pekerjaan serbaguna, terdiri atas rangka dasar dan rangka yang mendukung lengan horizontal. • Pada mesin ini pahat melakukan gerak bolak-balik sedangkan benda kerja melakukan gerakan ingsutan. Panjang langkah maksimum sampai 1000 mm, cocok untuk benda oendek dan tidak terlalu berat. Gambar 4.4 Mesin Ketam Horizontal
- 16. 4. JENIS-JENIS MESINKETAM 2. Mesin Ketam Vertikal • Mesin ini digunakan untuk pemotongan dalam, menyerut dan bersudut serta untuk pegerjaan permukaan yang sukar dijangkau. Mesin ini dilengkapi dengan meja putar sehingga bisa dilakukan pengerjaan pembagian bidang yang sama besar. • Gerakan pahat naik turun secara vertical, sedangkan benda kerja bisa bergeser ke arah memanjang dan melintang. Gambar 4.5 Mesin Ketam Vertikal
- 17. 4. JENIS-JENIS MESINKETAM 3. Mesin Ketam Eretan (Planner) Mesin planner digunakan untuk mengerjakan benda kerja yang panjang dan besar (berat). Benda kerja dipasang pada eretan yang melakukan gerak bolak- balik, sedangkan pahat membuat gerakan ingsutan dan gerak penyetelan. Lebar benda ditentukan oleh jarak antar tiang-tiang mesin. Gambar 4.6 Mesin Ketam Eretan

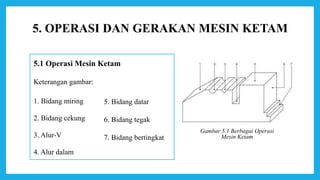

- 18. 5.1 Operasi MesinKetam Keterangan gambar: 1. Bidang miring 2. Bidang cekung 3. Alur-V 4. Alur dalam Gambar 5.1 Berbagai Operasi Mesin Ketam 5. Bidang datar 6. Bidang tegak 7. Bidang bertingkat 5. OPERASI DAN GERAKAN MESIN KETAM

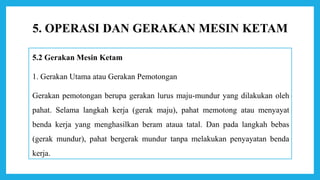

- 19. 5.2 Gerakan MesinKetam 1. Gerakan Utama atau Gerakan Pemotongan Gerakan pemotongan berupa gerakan lurus maju-mundur yang dilakukan oleh pahat. Selama langkah kerja (gerak maju), pahat memotong atau menyayat benda kerja yang menghasilkan beram ataua tatal. Dan pada langkah bebas (gerak mundur), pahat bergerak mundur tanpa melakukan penyayatan benda kerja. 5. OPERASI DAN GERAKAN MESIN KETAM
- 20. 5.2 Gerakan MesinKetam 2. Gerakan Pemakanan Gerakan ini merupakan gerakan kesamping secara mendatar dari benda kerja yang melintang dan gerakan pahat yang maju-mundur. Gerakan ini menghasilkan ketebalan tatal yang terpotong. 3. Gerakan Pengikatan Gerakan ini merupakan gerakan vertikal ke bawah atau ke atas dari pahat sehingga dihasilkan kedalaman pemotongan yang dikehendaki. 5. OPERASI DAN GERAKAN MESIN KETAM

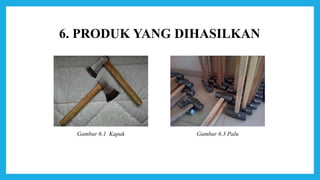

- 21. 6. PRODUK YANGDIHASILKAN Gambar 6.1 Kapak Gambar 6.3 Palu
- 22. 7. KESIMPULAN • Mesinketam adalah mesin dengan pahat pemotong bolak-balik, yang mengambil pemotongan berupa garis lurus. • Gerak memotong dilakukan oleh pahat menyilang terhadap benda kerja sedang gerakan makan dilakukan oleh meja/bendakerja melintas perkakas • Terdapat beberapa jenis mesin ketam yaitu mesin ketam horizontal, vertical, dan eretan (planner) • operasi yang dapat dilakukan oleh mesin ketam yaitu bidangmiring, cekung, alur-V, alur dalam, bidang datar, bidang tegak, dan bidang bertingkat.

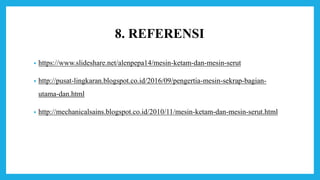

- 23. 8. REFERENSI • https://www.slideshare.net/alenpepa14/mesin-ketam-dan-mesin-serut •http://pusat-lingkaran.blogspot.co.id/2016/09/pengertia-mesin-sekrap-bagian- utama-dan.html • http://mechanicalsains.blogspot.co.id/2010/11/mesin-ketam-dan-mesin-serut.html

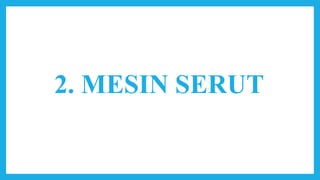

- 24.
- 25. PEMBAHASAN PENGERTIAN1 PRINSIP KERJA2 BAGIAN-BAGIAN UTAMA MESINSERUT 3 JENIS-JENIS MESIN SERUT 4 PAHAT PEMOTONG OPERASI MESIN SERUT 5 PRODUK YANG DIHASILKAN 6 KESIMPULAN7 REFERENSI8

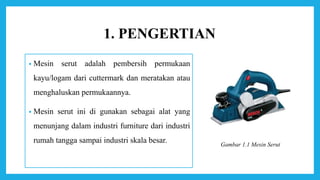

- 26. 1. PENGERTIAN • Mesinserut adalah pembersih permukaan kayu/logam dari cuttermark dan meratakan atau menghaluskan permukaannya. • Mesin serut ini di gunakan sebagai alat yang menunjang dalam industri furniture dari industri rumah tangga sampai industri skala besar. Gambar 1.1 Mesin Serut

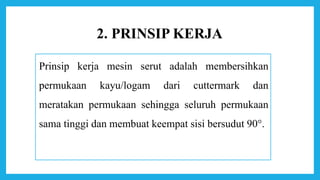

- 27. 2. PRINSIP KERJA Prinsipkerja mesin serut adalah membersihkan permukaan kayu/logam dari cuttermark dan meratakan permukaan sehingga seluruh permukaan sama tinggi dan membuat keempat sisi bersudut 90°.
- 28. 3. BAGIAN-BAGIAN UTAMAMESIN SERUT Gambar 3.1 Bagian-bagian Utama Mesin Serut

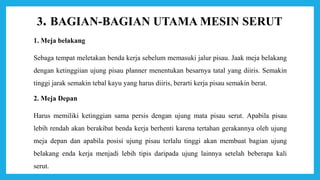

- 29. 3. BAGIAN-BAGIAN UTAMAMESIN SERUT 1. Meja belakang Sebaga tempat meletakan benda kerja sebelum memasuki jalur pisau. Jaak meja belakang dengan ketinggiian ujung pisau planner menentukan besarnya tatal yang diiris. Semakin tinggi jarak semakin tebal kayu yang harus diiris, berarti kerja pisau semakin berat. 2. Meja Depan Harus memiliki ketinggian sama persis dengan ujung mata pisau serut. Apabila pisau lebih rendah akan berakibat benda kerja berhenti karena tertahan gerakannya oleh ujung meja depan dan apabila posisi ujung pisau terlalu tinggi akan membuat bagian ujung belakang enda kerja menjadi lebih tipis daripada ujung lainnya setelah beberapa kali serut.

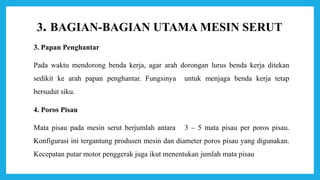

- 30. 3. BAGIAN-BAGIAN UTAMAMESIN SERUT 3. Papan Penghantar Pada waktu mendorong benda kerja, agar arah dorongan lurus benda kerja ditekan sedikit ke arah papan penghantar. Fungsinya untuk menjaga benda kerja tetap bersudut siku. 4. Poros Pisau Mata pisau pada mesin serut berjumlah antara 3 – 5 mata pisau per poros pisau. Konfigurasi ini tergantung produsen mesin dan diameter poros pisau yang digunakan. Kecepatan putar motor penggerak juga ikut menentukan jumlah mata pisau

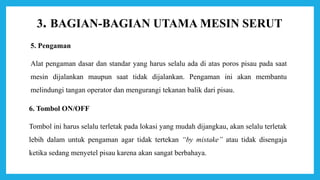

- 31. 3. BAGIAN-BAGIAN UTAMAMESIN SERUT 5. Pengaman Alat pengaman dasar dan standar yang harus selalu ada di atas poros pisau pada saat mesin dijalankan maupun saat tidak dijalankan. Pengaman ini akan membantu melindungi tangan operator dan mengurangi tekanan balik dari pisau. 6. Tombol ON/OFF Tombol ini harus selalu terletak pada lokasi yang mudah dijangkau, akan selalu terletak lebih dalam untuk pengaman agar tidak tertekan “by mistake” atau tidak disengaja ketika sedang menyetel pisau karena akan sangat berbahaya.

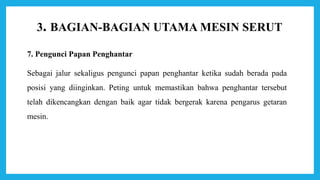

- 32. 3. BAGIAN-BAGIAN UTAMAMESIN SERUT 7. Pengunci Papan Penghantar Sebagai jalur sekaligus pengunci papan penghantar ketika sudah berada pada posisi yang diinginkan. Peting untuk memastikan bahwa penghantar tersebut telah dikencangkan dengan baik agar tidak bergerak karena pengarus getaran mesin.

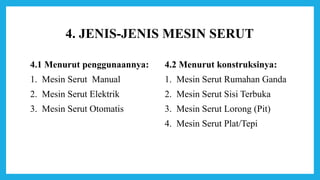

- 33. 4. JENIS-JENIS MESINSERUT 4.1 Menurut penggunaannya: 1. Mesin Serut Manual 2. Mesin Serut Elektrik 3. Mesin Serut Otomatis 4.2 Menurut konstruksinya: 1. Mesin Serut Rumahan Ganda 2. Mesin Serut Sisi Terbuka 3. Mesin Serut Lorong (Pit) 4. Mesin Serut Plat/Tepi

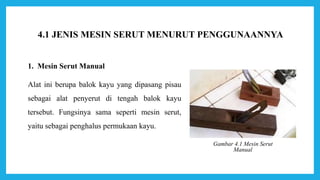

- 34. 1. Mesin SerutManual Alat ini berupa balok kayu yang dipasang pisau sebagai alat penyerut di tengah balok kayu tersebut. Fungsinya sama seperti mesin serut, yaitu sebagai penghalus permukaan kayu. Gambar 4.1 Mesin Serut Manual 4.1 JENIS MESIN SERUT MENURUT PENGGUNAANNYA

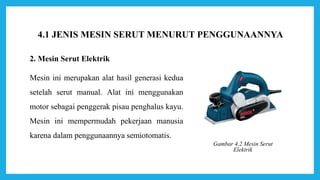

- 35. 2. Mesin SerutElektrik Mesin ini merupakan alat hasil generasi kedua setelah serut manual. Alat ini menggunakan motor sebagai penggerak pisau penghalus kayu. Mesin ini mempermudah pekerjaan manusia karena dalam penggunaannya semiotomatis. Gambar 4.2 Mesin Serut Elektrik 4.1 JENIS MESIN SERUT MENURUT PENGGUNAANNYA

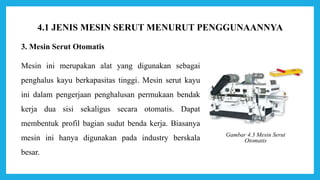

- 36. 3. Mesin SerutOtomatis Mesin ini merupakan alat yang digunakan sebagai penghalus kayu berkapasitas tinggi. Mesin serut kayu ini dalam pengerjaan penghalusan permukaan bendak kerja dua sisi sekaligus secara otomatis. Dapat membentuk profil bagian sudut benda kerja. Biasanya mesin ini hanya digunakan pada industry berskala besar. Gambar 4.3 Mesin Serut Otomatis 4.1 JENIS MESIN SERUT MENURUT PENGGUNAANNYA

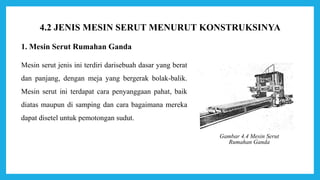

- 37. 1. Mesin SerutRumahan Ganda Mesin serut jenis ini terdiri darisebuah dasar yang berat dan panjang, dengan meja yang bergerak bolak-balik. Mesin serut ini terdapat cara penyanggaan pahat, baik diatas maupun di samping dan cara bagaimana mereka dapat disetel untuk pemotongan sudut. Gambar 4.4 Mesin Serut Rumahan Ganda 4.2 JENIS MESIN SERUT MENURUT KONSTRUKSINYA

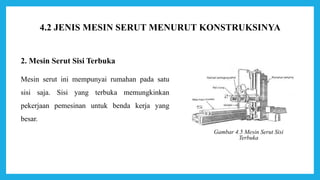

- 38. 2. Mesin SerutSisi Terbuka Mesin serut ini mempunyai rumahan pada satu sisi saja. Sisi yang terbuka memungkinkan pekerjaan pemesinan untuk benda kerja yang besar. Gambar 4.5 Mesin Serut Sisi Terbuka 4.2 JENIS MESIN SERUT MENURUT KONSTRUKSINYA

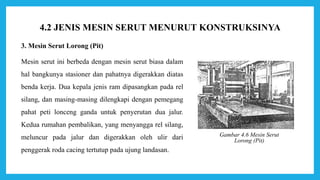

- 39. 3. Mesin SerutLorong (Pit) Mesin serut ini berbeda dengan mesin serut biasa dalam hal bangkunya stasioner dan pahatnya digerakkan diatas benda kerja. Dua kepala jenis ram dipasangkan pada rel silang, dan masing-masing dilengkapi dengan pemegang pahat peti lonceng ganda untuk penyerutan dua jalur. Kedua rumahan pembalikan, yang menyangga rel silang, meluncur pada jalur dan digerakkan oleh ulir dari penggerak roda cacing tertutup pada ujung landasan. Gambar 4.6 Mesin Serut Lorong (Pit) 4.2 JENIS MESIN SERUT MENURUT KONSTRUKSINYA

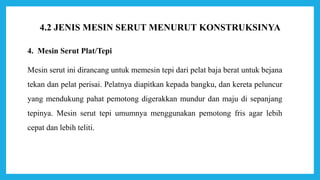

- 40. 4. Mesin SerutPlat/Tepi Mesin serut ini dirancang untuk memesin tepi dari pelat baja berat untuk bejana tekan dan pelat perisai. Pelatnya diapitkan kepada bangku, dan kereta peluncur yang mendukung pahat pemotong digerakkan mundur dan maju di sepanjang tepinya. Mesin serut tepi umumnya menggunakan pemotong fris agar lebih cepat dan lebih teliti. 4.2 JENIS MESIN SERUT MENURUT KONSTRUKSINYA

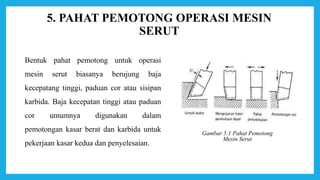

- 41. 5. PAHAT PEMOTONGOPERASI MESIN SERUT Bentuk pahat pemotong untuk operasi mesin serut biasanya berujung baja kecepatang tinggi, paduan cor atau sisipan karbida. Baja kecepatan tinggi atau paduan cor umumnya digunakan dalam pemotongan kasar berat dan karbida untuk pekerjaan kasar kedua dan penyelesaian. Gambar 5.1 Pahat Pemotong Mesin Serut

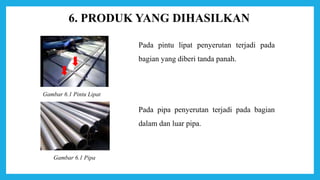

- 42. Gambar 6.1 PintuLipat Gambar 6.1 Pipa 6. PRODUK YANG DIHASILKAN Pada pintu lipat penyerutan terjadi pada bagian yang diberi tanda panah. Pada pipa penyerutan terjadi pada bagian dalam dan luar pipa.

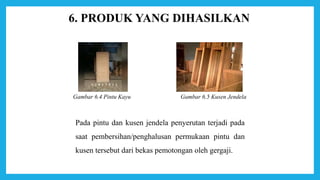

- 43. 6. PRODUK YANGDIHASILKAN Gambar 6.5 Kusen JendelaGambar 6.4 Pintu Kayu Pada pintu dan kusen jendela penyerutan terjadi pada saat pembersihan/penghalusan permukaan pintu dan kusen tersebut dari bekas pemotongan oleh gergaji.

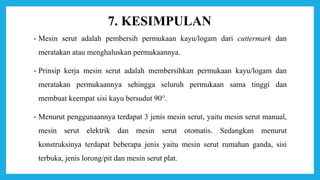

- 44. 7. KESIMPULAN • Mesinserut adalah pembersih permukaan kayu/logam dari cuttermark dan meratakan atau menghaluskan permukaannya. • Prinsip kerja mesin serut adalah membersihkan permukaan kayu/logam dan meratakan permukaannya sehingga seluruh permukaan sama tinggi dan membuat keempat sisi kayu bersudut 90°. • Menurut penggunaannya terdapat 3 jenis mesin serut, yaitu mesin serut manual, mesin serut elektrik dan mesin serut otomatis. Sedangkan menurut konstruksinya terdapat beberapa jenis yaitu mesin serut rumahan ganda, sisi terbuka, jenis lorong/pit dan mesin serut plat.
- 45. 8. REFERENSI • http://www.tentangkayu.com/2008/02/prinsip-kerja-mesin-serut-kayu-planer.html •http://ft.unsada.ac.id/wp-content/uploads/2008/06/bab7-pp2.pdf • http://eprints.polsri.ac.id/239/3/BAB%20II.pdf • http://mechanicalsains.blogspot.co.id/2010/11/mesin-ketam-dan-mesin-serut.html • http://www.tentangkayu.com/2008/04/mengenal-bagian-mesin-serut-planner.html • www.gudangbesibaja.com
