Dokumen ini menjelaskan tiga jenis mesin frais, yaitu mesin frais column and knee, bed type, dan special purposes, masing-masing dengan karakteristik dan aplikasi yang berbeda. Mesin frais column and knee memiliki kemampuan pemesinan yang variatif tetapi kurang kekakuan, sementara bed type menawarkan produktivitas lebih tinggi dan biasanya dilengkapi dengan CNC. Mesin frais special purposes dirancang untuk efisiensi di satu jenis pemesinan dengan hasil yang konsisten dan biaya produksi yang rendah.

2. JENIS-JENIS MESIN
FRAIS
Mesin frais yang digunakan dalam proses
pemesinan ada tiga jenis , yaitu :
 Column and knee milling machines
 Bed type milling machines
 Special purposes

3. Mesin jenis column and knee dibuat dalam bentuk
Mesin Frais vertical dan horizontal. Kemampuan
melakukan berbagai jenis pemesinan adalah
keuntungan utama pada mesin jenis ini. Pada
dasarnya pada mesin jenis ini meja (bed), sadel, dan
lutut (knee) dapat digerakkan. Beberapa asesoris
seperti cekam, meja putar, kepala pembagi
menambah kemampuan dari Mesin Frais jenis ini.
Walaupun demikian mesin ini memiliki kekurangan
dalam hal kekakuan dan kekuatan penyayatannya.
COLUMN AND KNEE MILLING MACHINES

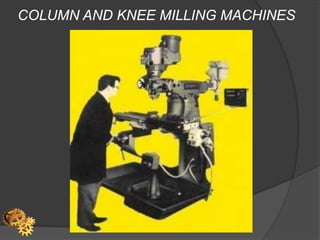

4. COLUMN AND KNEE MILLING MACHINES

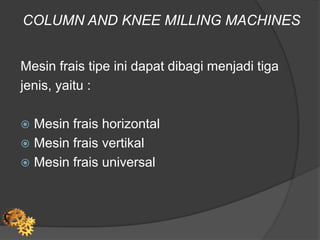

5. COLUMN AND KNEE MILLING MACHINES
Mesin frais tipe ini dapat dibagi menjadi tiga
jenis, yaitu :
 Mesin frais horizontal
 Mesin frais vertikal
 Mesin frais universal

6. COLUMN AND KNEE MILLING MACHINES
Mesin frais horizontal
 Letak sumbu utama spindel
sejajar dengan meja mesin
 Meja mesin hanya dapat
digerakkan pada tiga arah
yaitu membujur, melintang dan
tegak

7. COLUMN AND KNEE MILLING MACHINES
Mesin frais vertikal
 Letak sumbu utama spindel
tegak lurus dengan meja
mesin
 Kepala tegaknya dapat diputar
sehingga kedudukan sumbu
utama bisa menyudut
terhadap sumbu mesin

8. COLUMN AND KNEE MILLING MACHINES
Mesin frais universal
 Letak sumbu utama spindel
sejajar dengan meja mesin
 Meja mesin dapat diputar
mendatar dan membuat sudut
45 derajat kearah tiang mesin

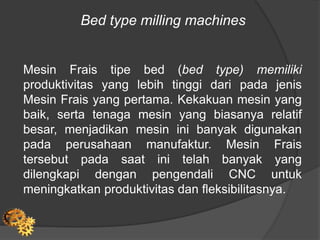

9. Bed type milling machines
Mesin Frais tipe bed (bed type) memiliki
produktivitas yang lebih tinggi dari pada jenis
Mesin Frais yang pertama. Kekakuan mesin yang
baik, serta tenaga mesin yang biasanya relatif
besar, menjadikan mesin ini banyak digunakan
pada perusahaan manufaktur. Mesin Frais
tersebut pada saat ini telah banyak yang
dilengkapi dengan pengendali CNC untuk
meningkatkan produktivitas dan fleksibilitasnya.

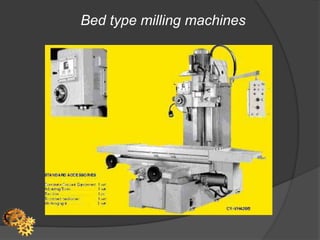

10. Bed type milling machines

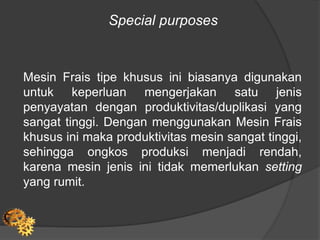

11. Special purposes
Mesin Frais tipe khusus ini biasanya digunakan
untuk keperluan mengerjakan satu jenis
penyayatan dengan produktivitas/duplikasi yang
sangat tinggi. Dengan menggunakan Mesin Frais
khusus ini maka produktivitas mesin sangat tinggi,
sehingga ongkos produksi menjadi rendah,
karena mesin jenis ini tidak memerlukan setting
yang rumit.

12. Beberapa mesin frais tipe khusus yang banyak
digunakan di industri berdasarkan fungsi
penggunaannya, antara lain:
 Mesin frais copy
 Mesin frais hobbing
 Mesin frais gravier
 Mesin frais planer
 Mesin frais CNC
Special purposes

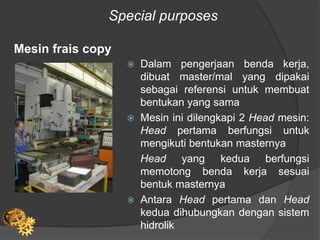

13. Special purposes
Mesin frais copy
 Dalam pengerjaan benda kerja,
dibuat master/mal yang dipakai
sebagai referensi untuk membuat
bentukan yang sama
 Mesin ini dilengkapi 2 Head mesin:
Head pertama berfungsi untuk
mengikuti bentukan masternya
Head yang kedua berfungsi
memotong benda kerja sesuai
bentuk masternya
 Antara Head pertama dan Head
kedua dihubungkan dengan sistem
hidrolik

14. Special purposes
Mesin frais hobbing
 Digunakan untuk membuat roda
gigi / gear dan sejenisnya
 Alat potong yang digunakan
spesifik, yaitu membentuk profil
roda gigi dengan ukuran yang
presisi

15. Special purposes

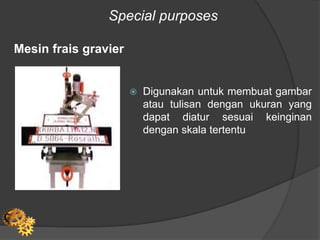

Mesin frais gravier
 Digunakan untuk membuat gambar
atau tulisan dengan ukuran yang
dapat diatur sesuai keinginan
dengan skala tertentu

16. Special purposes
Mesin frais planer
 Digunakan untuk memotong
permukaan (face cutting) dengan
benda kerja yang besar dan berat

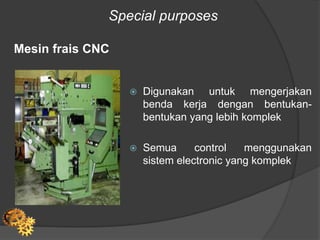

17. Special purposes
Mesin frais CNC
 Digunakan untuk mengerjakan
benda kerja dengan bentukan-
bentukan yang lebih komplek
 Semua control menggunakan
sistem electronic yang komplek

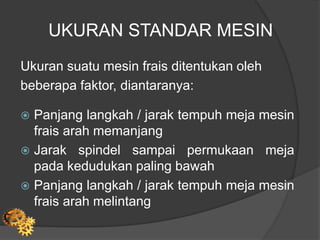

18. UKURAN STANDAR MESIN
Ukuran suatu mesin frais ditentukan oleh
beberapa faktor, diantaranya:
 Panjang langkah / jarak tempuh meja mesin
frais arah memanjang
 Jarak spindel sampai permukaan meja
pada kedudukan paling bawah
 Panjang langkah / jarak tempuh meja mesin
frais arah melintang
