Dokumen tersebut merupakan Entity Relationship Diagram (ERD) dari sistem pemesanan tiket pesawat bernama M-AirLines. ERD ini menggambarkan hubungan antara 8 tabel yang terkait, yaitu tabel konsumen, pesanan, pembayaran, detail pesanan, tiket, tujuan, maskapai, dan admin. ERD ini menjelaskan atribut-atribut setiap tabel dan hubungan satu tabel ke tabel lain seperti one to one, one to many, dan many to many.

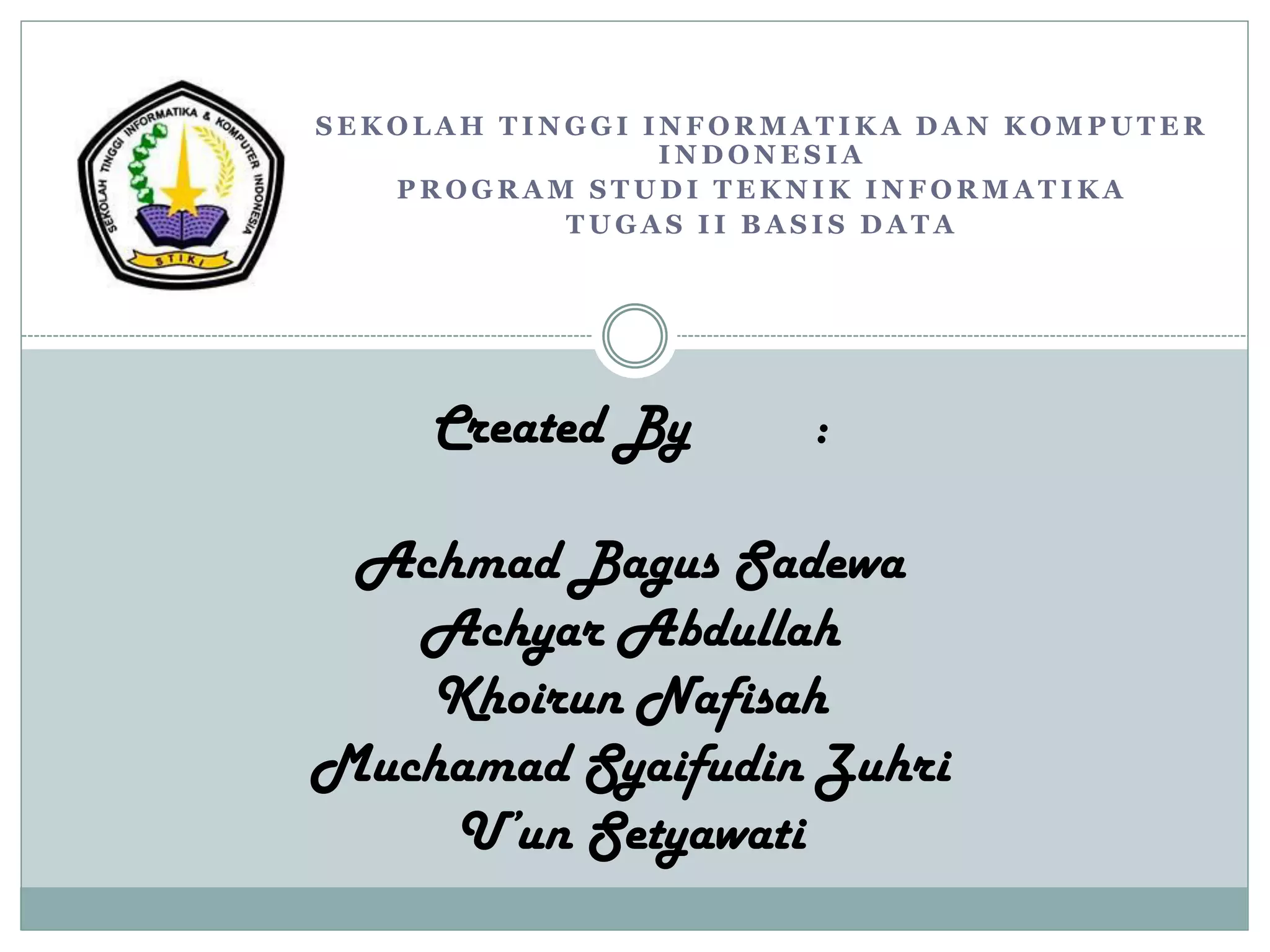

1. S E K O L A H T I N G G I I N F O R M A T I K A D A N K O M P U T E R
I N D O N E S I A
P R O G R A M S T U D I T E K N I K I N F O R M A T I K A
T U G A S I I B A S I S D A T A
Created By :
Achmad Bagus Sadewa
Achyar Abdullah
Khoirun Nafisah
Muchamad Syaifudin Zuhri
U’un Setyawati

2. ERD

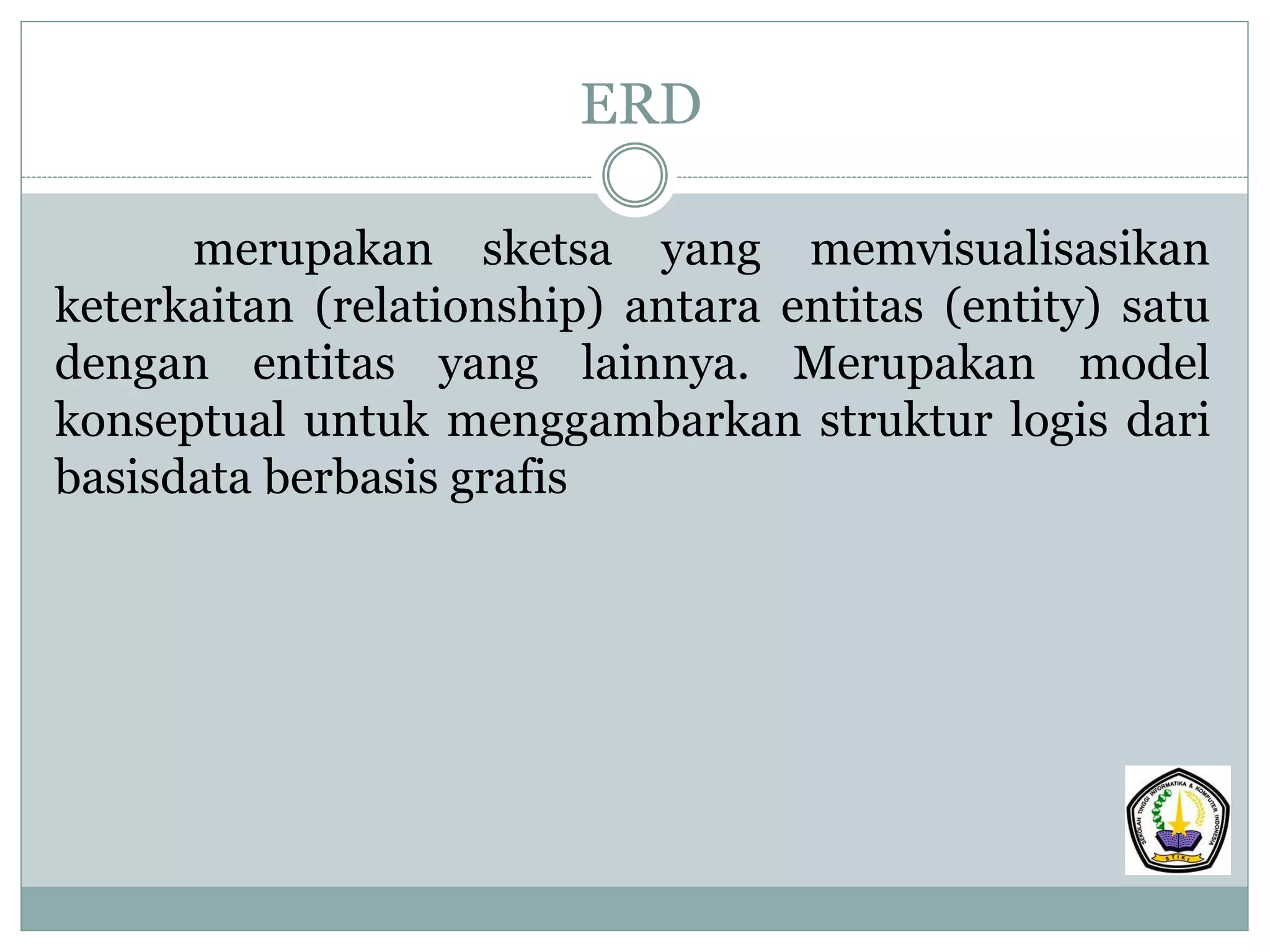

merupakan sketsa yang memvisualisasikan
keterkaitan (relationship) antara entitas (entity) satu
dengan entitas yang lainnya. Merupakan model
konseptual untuk menggambarkan struktur logis dari
basisdata berbasis grafis

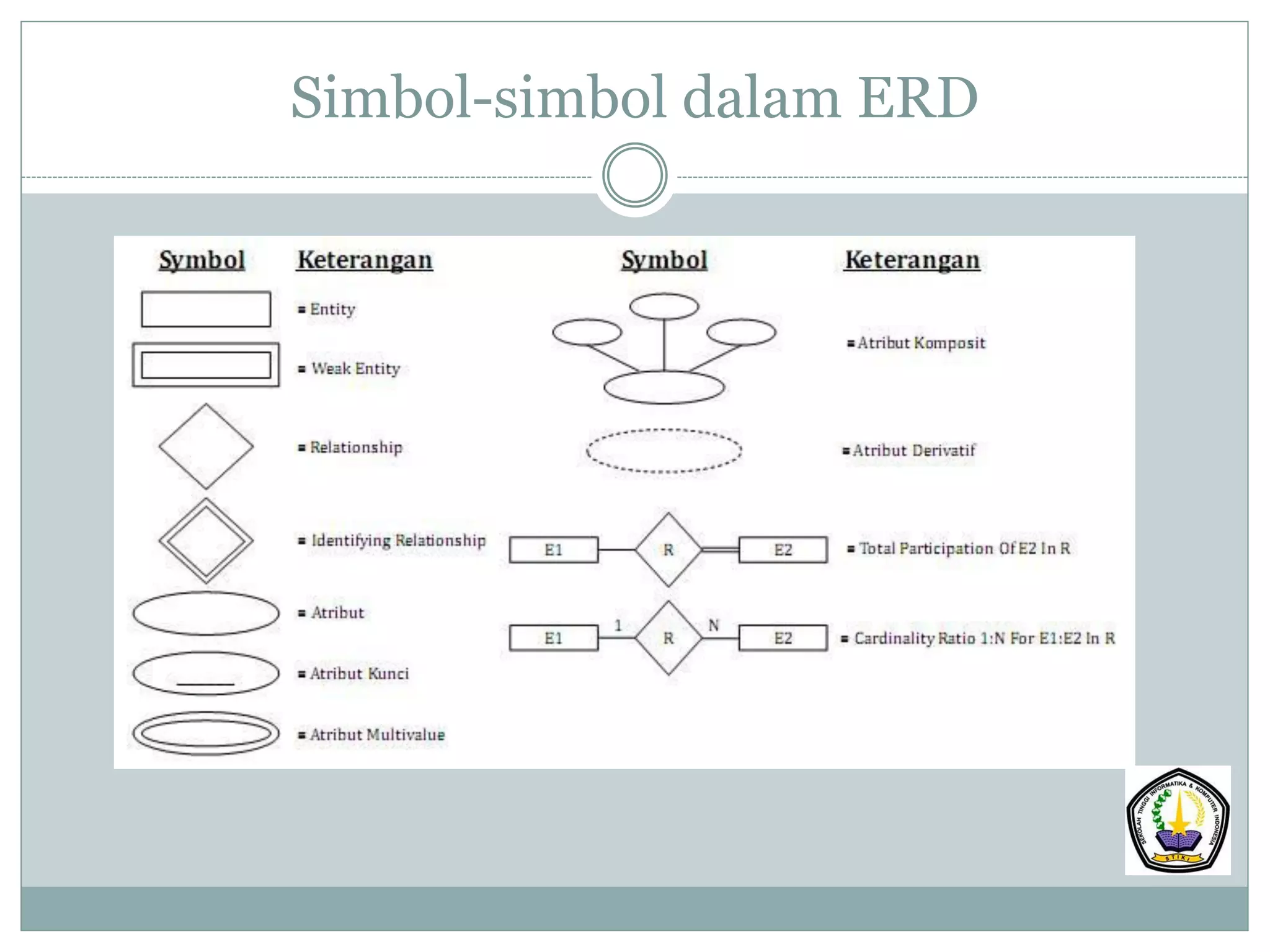

3. Simbol-simbol dalam ERD

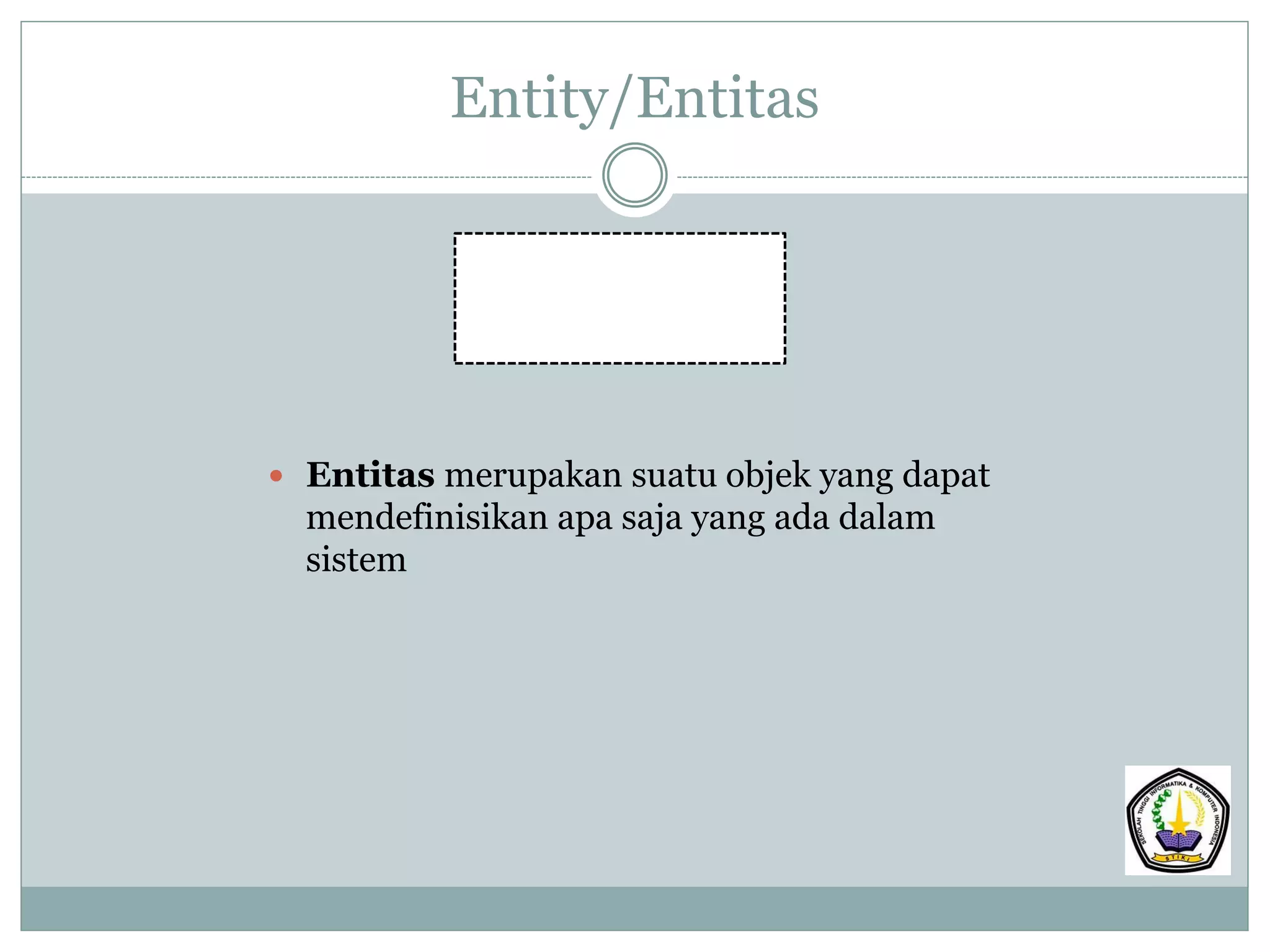

4. Entity/Entitas
 Entitas merupakan suatu objek yang dapat
mendefinisikan apa saja yang ada dalam
sistem

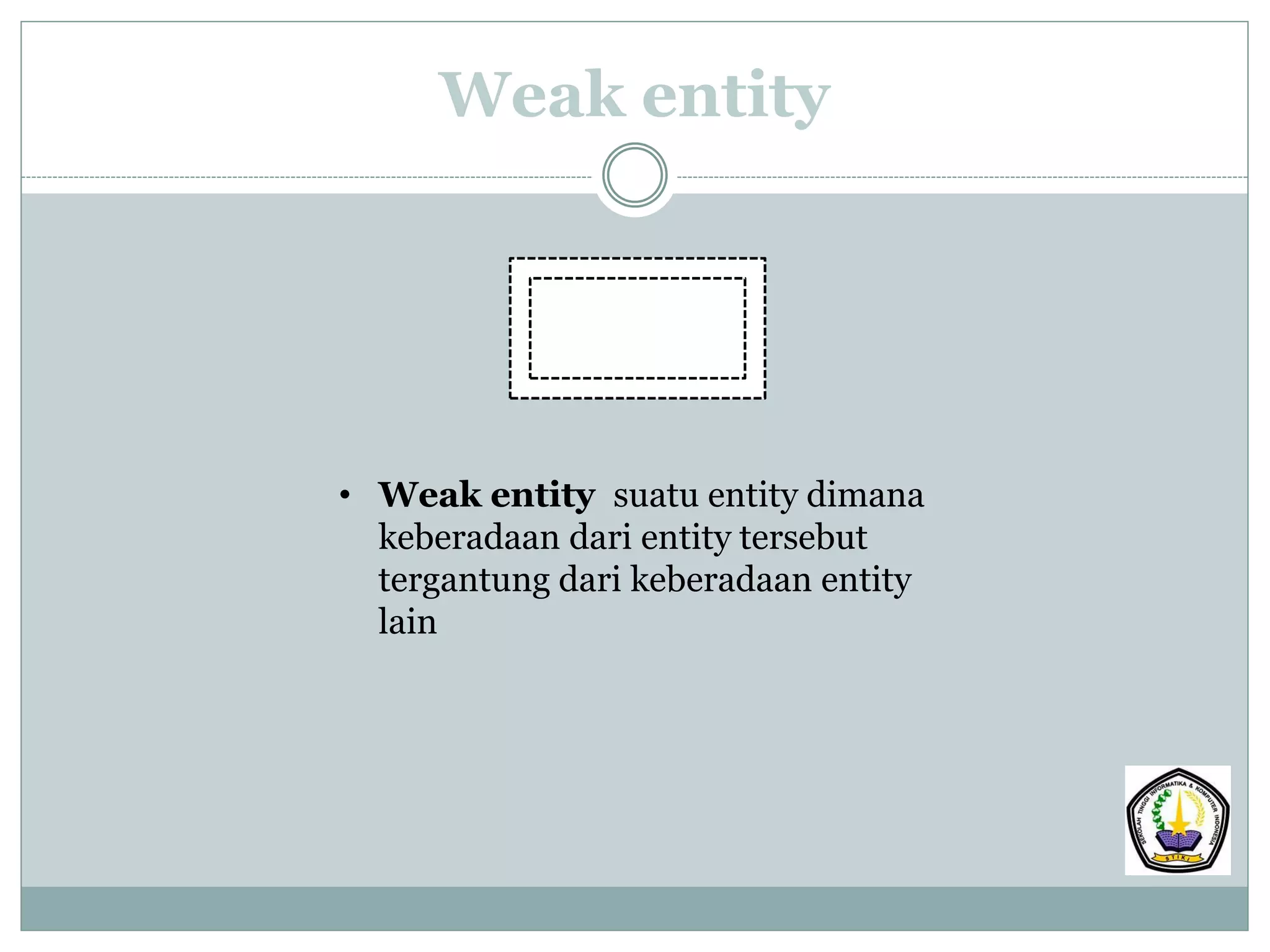

5. • Weak entity suatu entity dimana
keberadaan dari entity tersebut
tergantung dari keberadaan entity
lain
Weak entity

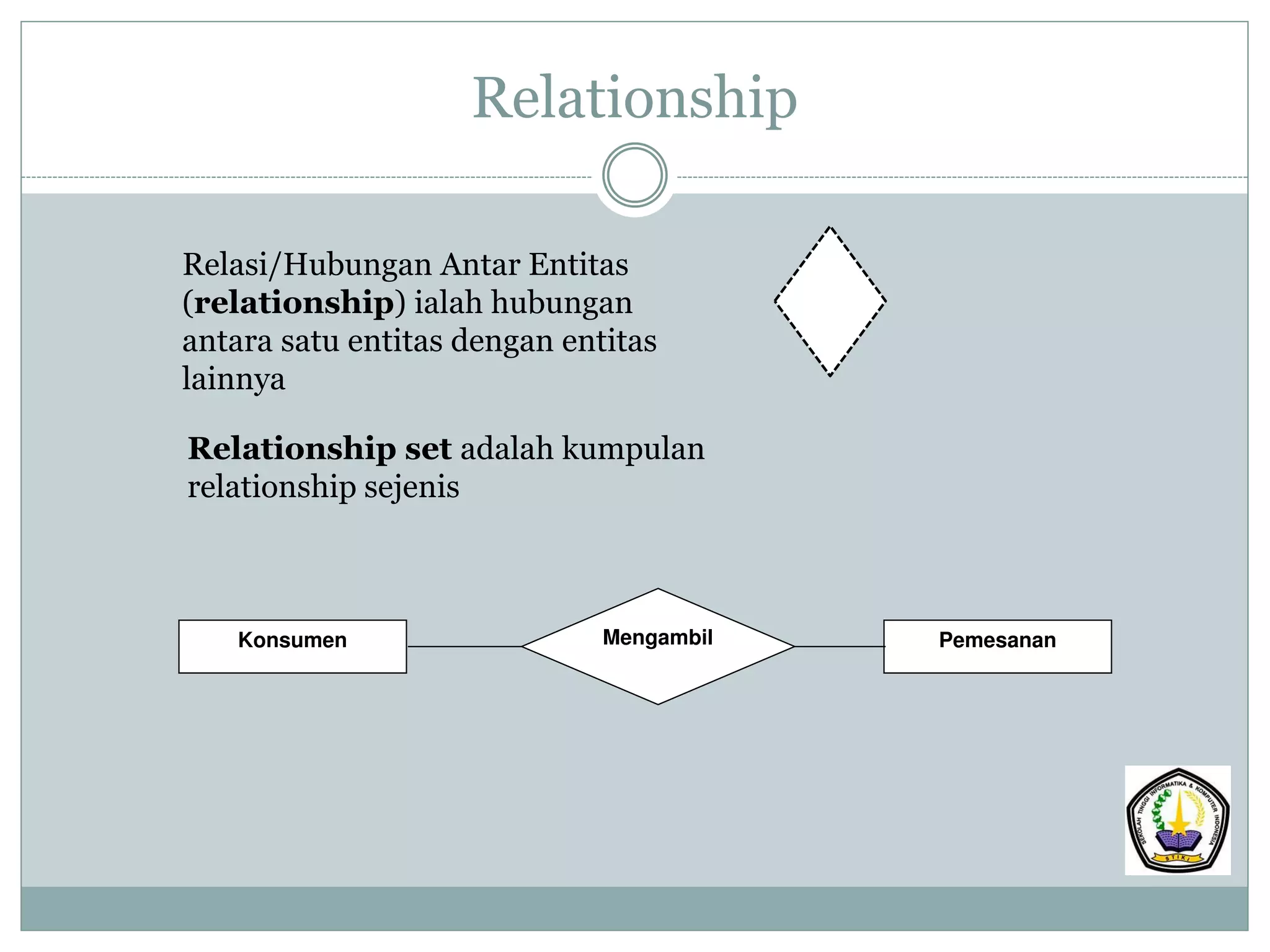

6. Relationship
Relasi/Hubungan Antar Entitas
(relationship) ialah hubungan
antara satu entitas dengan entitas
lainnya
Relationship set adalah kumpulan
relationship sejenis
Konsumen Mengambil Pemesanan

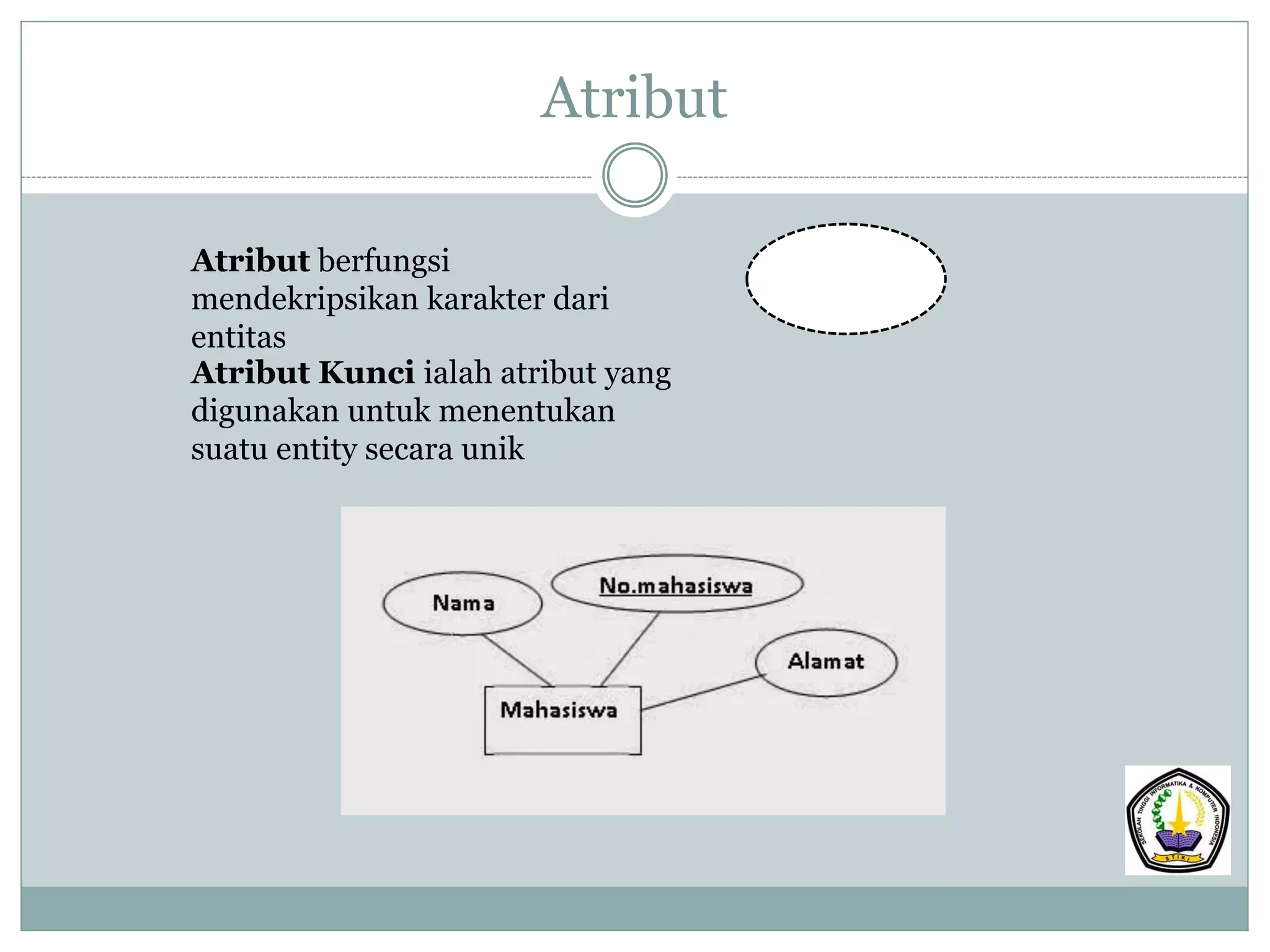

7. Atribut
Atribut berfungsi
mendekripsikan karakter dari
entitas
Atribut Kunci ialah atribut yang
digunakan untuk menentukan
suatu entity secara unik

8. Atribut Komposit
ialah atribut yang dapat dipecah menjadi atribut lain
Atribut Komposit

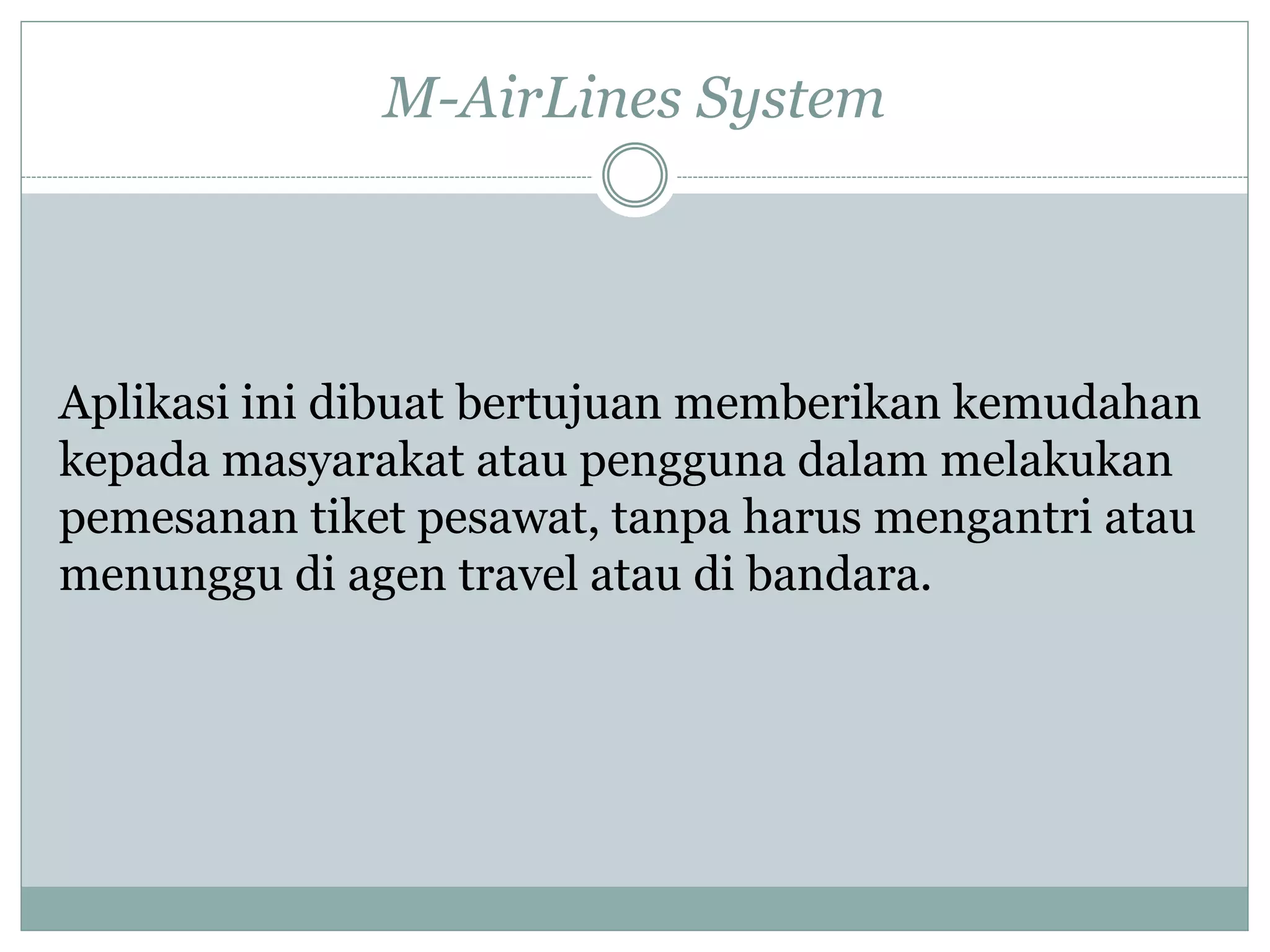

9. M-AirLines System
Aplikasi ini dibuat bertujuan memberikan kemudahan
kepada masyarakat atau pengguna dalam melakukan
pemesanan tiket pesawat, tanpa harus mengantri atau
menunggu di agen travel atau di bandara.

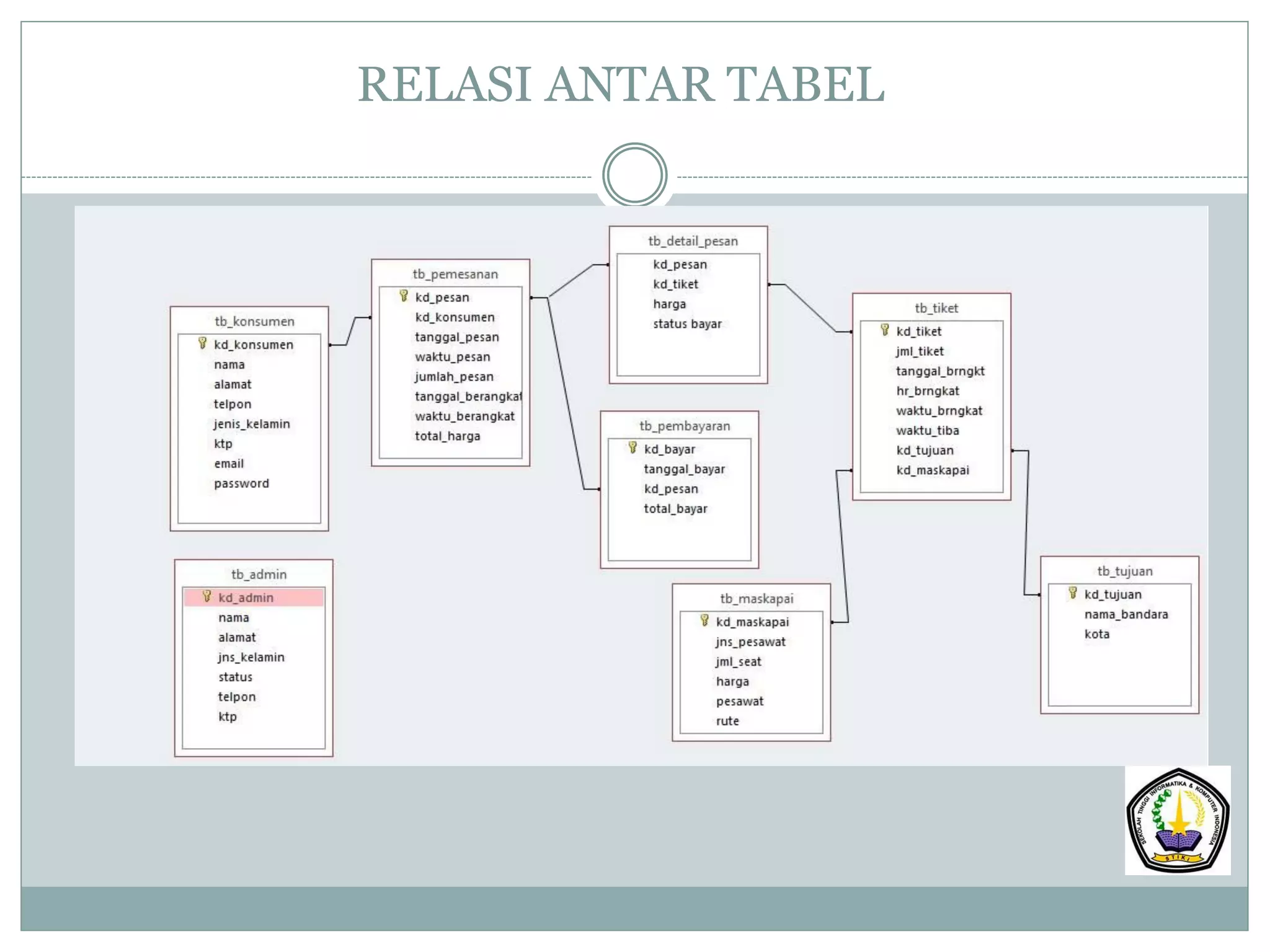

10. RELASI ANTAR TABEL

11. Sistem Aplikasi Pemesanan Tiket Pesawat
“M-AirLines”

12. Entity Relationship Diagram (ERD)
tb_konsumen
Kd_konsumen
Jenis_kelamin
email
alamat
ktp
password
telpon
nama
tb_pemesa
nan
kd_pesan
waktu_brngkat
tanggal_brngkat
tanggal_pesan
total_harga
waktu_pesan jumlah_pesan
kd_konsumen
Melakukan
1 1
Menuju
tb_pembayaran
kd_bayar kd_pesan
total_bayar
tanggal_bayar
1
1
Memiliki
status_bayar
tb_detail_pesan
kd_pesan
harga
kd_tiket
lunaspesan
batal
1
N
Memproses
tb_tiket
kd_tiket
kd_tujuan
hr_brngkt
kd_maskapai
wktu_brngkat wktu_tiba
Tgl_brngkt
N
1
Menuju
tb_tujuan
kotakd_tujuan
nama_bandara
1
1
Mengacu
pada
tb_maskapai
kd_maskapai
pesawat
jns_pesawat
rute
jml_seat harga1
tb_admin
kd_admin
Jenis_kelamin
status
alamat
ktp
password telpon
nama
N
N

13. Kardinalitas (Cardinality)
One to One
tb_tiket
kd_tiket
kd_tujuan
hr_brngkt
kd_maskapai
wktu_brngkat wktu_tiba
Tgl_brngkt
tb_tujuan
kotakd_tujuan
nama_bandara
Manuju
1
1

14. One to Many
tb_tiket
kd_tiket
kd_tujuan
hr_brngkt
kd_maskapai
wktu_brngkat wktu_tiba
Tgl_brngkt
N
tb_maskapai
kd_maskapai
pesawat
jns_pesawat
rute
jml_seat harga
1
Mengacu pada

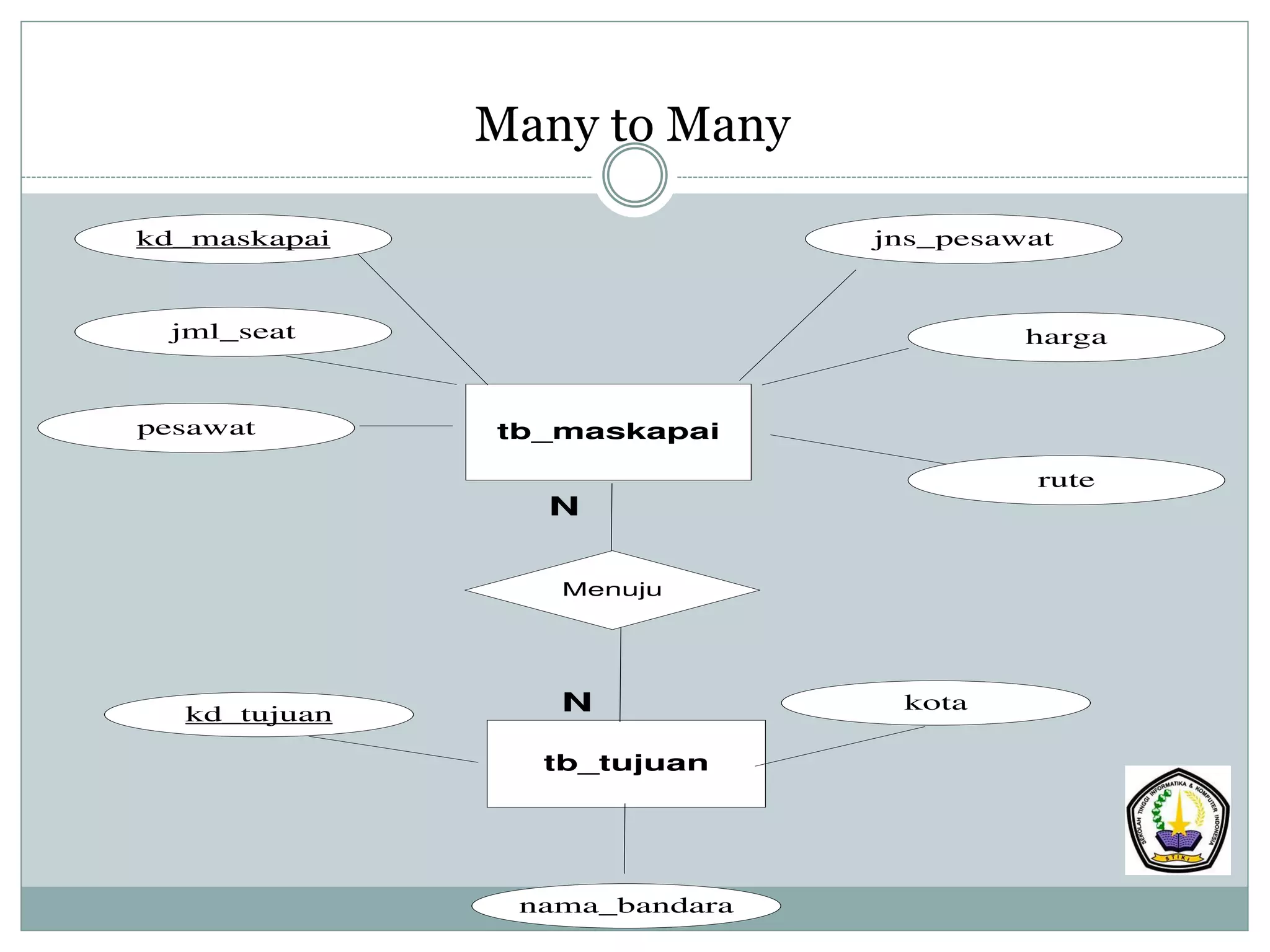

15. Many to Many
tb_tujuan
kota
kd_tujuan
nama_bandara
tb_maskapai
kd_maskapai
pesawat
jns_pesawat
rute
jml_seat harga
Menuju
N
N

16. Thank U
