Dokumen ini menjelaskan tentang diagram hubungan entitas (ERD) yang digunakan dalam perancangan basis data, termasuk pengertian entitas, atribut, dan hubungan antar entitas. Contoh yang diberikan mencakup sistem informasi koperasi simpan pinjam, dengan rincian entitas, atribut, dan hubungan antar entitas yang terlibat. Simbol-simbol dalam diagram ERD juga dijelaskan untuk menggambarkan hubungan dan karakteristik dari entitas tersebut.

1. ERD
(ENTITY RELATIONSHIP
DIAGRAM)
DEBI SANITA
16101156110015

2. Diagram E-R
 Diagram E-R = ERD (Entity
Relationship Diagram)
 Diagram E-R biasa digunakan dalam
tahap analisis perancangan basis data
 Digunakan sebagai perangkat untuk
berkomunikasi antara pengembang
basis data dengan pengguna

3. Dasar ERD
Entitas
Atribut
Hubungan
ENTITAS
Hubungan
ENTITAS
Atribut
Atribut
Atribut
Atribut
Atribut
Atribut

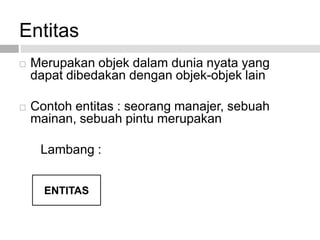

4. Entitas
 Merupakan objek dalam dunia nyata yang
dapat dibedakan dengan objek-objek lain
 Contoh entitas : seorang manajer, sebuah
mainan, sebuah pintu merupakan
Lambang :
ENTITAS

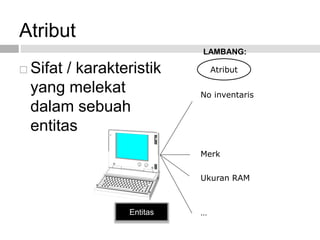

5. Atribut
 Sifat / karakteristik
yang melekat
dalam sebuah
entitas
No inventaris
Merk
Ukuran RAM
…
Atribut
Entitas
LAMBANG:

6. Hubungan/Relasi
 Hubungan (relationship)
adalah pengait antara
beberapa tipe entitas
75-001 Sita Dewi
75-002 Riantiarno
75-003 Diva Mawarni
75-004 Karno
76-001 Dino Larasati
DA Depertemen Akunting
DK Departmen Keuangan
DP Departemen Pemasaran
HUBUNGA
N
LAMBANG
:

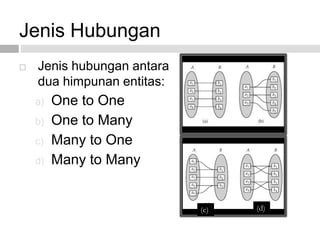

7. Jenis Hubungan
 Jenis hubungan antara
dua himpunan entitas:
a) One to One
b) One to Many
c) Many to One
d) Many to Many
(c) (d)

8. Jenis Hubungan (Lanjutan…)
Dosen – Mahasiswa
Dosen - Matakuliah
Nasabah – Rekening
Bank
Pemasok - Barang

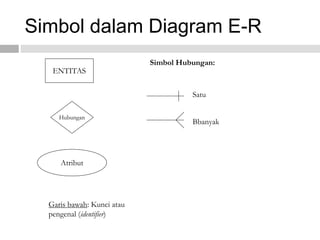

9. Simbol dalam Diagram E-R
ENTITAS
Hubungan
Simbol Hubungan:
Satu
Bbanyak
Atribut
Garis bawah: Kunci atau
pengenal (identifier)

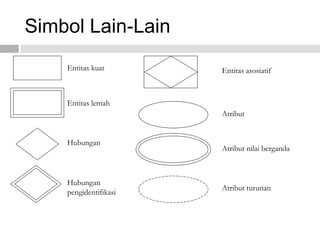

10. Simbol Lain-Lain
Entitas kuat
Entitas lemah
Hubungan
Hubungan
pengidentifikasi
Entitas asosiatif
Atribut
Atribut nilai berganda
Atribut turunan

11. CONTOH KASUS
SISTEM INFORMASI
KOPERASI SIMPAN
PINJAM

12. 1. ENTITAS
NASABAH
KARYAWAN
TRANSAKSI

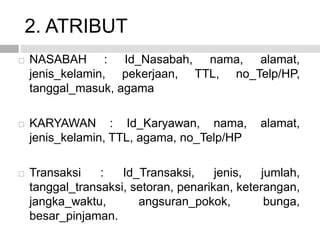

13. 2. ATRIBUT
 NASABAH : Id_Nasabah, nama, alamat,
jenis_kelamin, pekerjaan, TTL, no_Telp/HP,
tanggal_masuk, agama
 KARYAWAN : Id_Karyawan, nama, alamat,
jenis_kelamin, TTL, agama, no_Telp/HP
 Transaksi : Id_Transaksi, jenis, jumlah,
tanggal_transaksi, setoran, penarikan, keterangan,
jangka_waktu, angsuran_pokok, bunga,
besar_pinjaman.

14. 3. RELASI
 Karyawan mengatur Transaksi (One to
Many)
 Karyawan melayani Nasabah (One to
Many)
 Nasabah melakukan Transaksi (One to
Many)

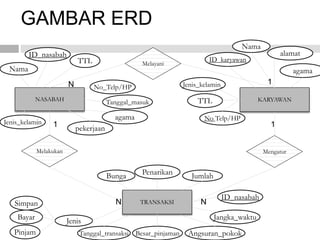

15. GAMBAR ERD
TRANSAKSI
Melakukan
Jangka_waktu
NASABAH KARYAWAN
Melayani
Angsuran_pokok
Penarikan Jumlah
Tanggal_transaksi
agama
TTL
Besar_pinjaman
Bunga
Jenis
Bayar
Pinjam
Simpan
Mengatur
alamat
Nama
ID_karyawan
Jenis_kelamin
No Telp/HP
ID_nasabah
agama
No_Telp/HP
Tanggal_masuk
pekerjaan
Jenis_kelamin
TTL
Nama
ID_nasabah
N
1
N
N
1
1
