ERD adalah diagram yang menggambarkan hubungan antar entitas dalam suatu organisasi. Terdiri dari tiga komponen utama yaitu entitas, atribut, dan relasi. Entitas merepresentasikan objek nyata atau konsep, dilambangkan dengan nama entitas. Atribut menjelaskan karakteristik entitas, dilambangkan dengan oval. Relasi menunjukkan hubungan antar entitas, dilambangkan dengan garis.

1. Entitas RElasional
DiagRam
(ERD)

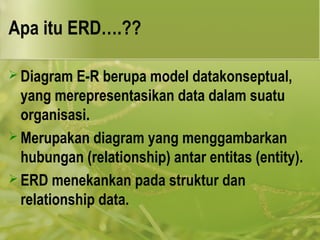

2. Apa itu ERD….??
 Diagram E-R berupa model datakonseptual,
yang merepresentasikan data dalam suatu
organisasi.
 Merupakan diagram yang menggambarkan
hubungan (relationship) antar entitas (entity).
 ERD menekankan pada struktur dan
relationship data.

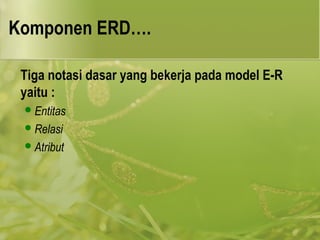

3. Komponen ERD….
Tiga notasi dasar yang bekerja pada model E-R
yaitu :
Entitas
Relasi
Atribut

4. Entitas
 Merupakan obyek yang mewakili sesuatu dalam dunia nyata dan
dapat dibedakan antara satu dengan lainnya (unique).
 Memiliki atribut yang mendeskripsikan karakteristik dari objek
tersebut.
 Dapat berupa:
 Fisik (mobil, rumah, manusia, pegawai dsb)
 Abstrak/konsep (department, pekerjaan, mata kuliah dsb)
 Kejadian (pembelian, penjualan, peminjaman, dll)
 Notasi :
nama_entity

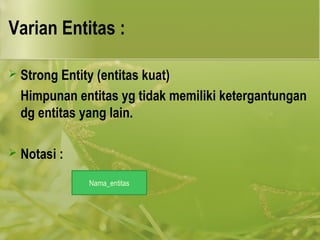

5. Varian Entitas :
 Strong Entity (entitas kuat)
Himpunan entitas yg tidak memiliki ketergantungan
dg entitas yang lain.
 Notasi :
Nama_entitas

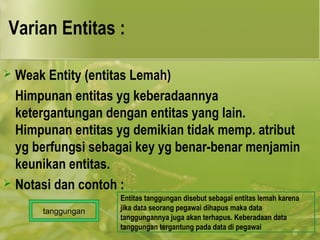

6. Varian Entitas :
 Weak Entity (entitas Lemah)
Himpunan entitas yg keberadaannya
ketergantungan dengan entitas yang lain.
Himpunan entitas yg demikian tidak memp. atribut
yg berfungsi sebagai key yg benar-benar menjamin
keunikan entitas.
 Notasi dan contoh :
tanggungan
Entitas tanggungan disebut sebagai entitas lemah karena
jika data seorang pegawai dihapus maka data
tanggungannya juga akan terhapus. Keberadaan data
tanggungan tergantung pada data di pegawai

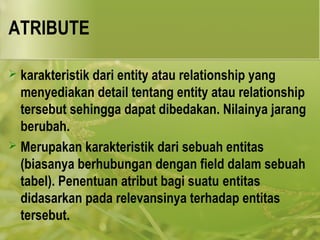

7. ATRIBUTE
 karakteristik dari entity atau relationship yang
menyediakan detail tentang entity atau relationship
tersebut sehingga dapat dibedakan. Nilainya jarang
berubah.
 Merupakan karakteristik dari sebuah entitas
(biasanya berhubungan dengan field dalam sebuah
tabel). Penentuan atribut bagi suatu entitas
didasarkan pada relevansinya terhadap entitas
tersebut.

8. Attribut
 Atribut dalam ERD
dilambangkan dengan
bentuk elips
Entitas Atribut
Pegawai NIP, Nama, Alamat, Agama, jenis kelamin
Departemen No, Nama, lokasi

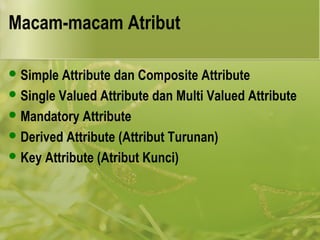

9. Macam-macam Atribut
Simple Attribute dan Composite Attribute
Single Valued Attribute dan Multi Valued Attribute
Mandatory Attribute
Derived Attribute (Attribut Turunan)
Key Attribute (Atribut Kunci)

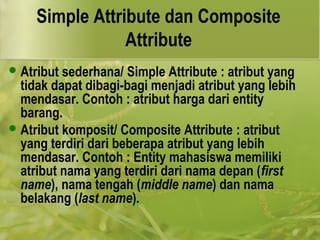

10. Simple Attribute dan Composite
Attribute
Atribut sederhana/ Simple Attribute : atribut yang
tidak dapat dibagi-bagi menjadi atribut yang lebih
mendasar. Contoh : atribut harga dari entity
barang.
Atribut komposit/ Composite Attribute : atribut
yang terdiri dari beberapa atribut yang lebih
mendasar. Contoh : Entity mahasiswa memiliki
atribut nama yang terdiri dari nama depan (first
name), nama tengah (middle name) dan nama
belakang (last name).

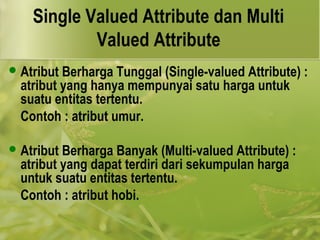

11. Single Valued Attribute dan Multi
Valued Attribute
Atribut Berharga Tunggal (Single-valued Attribute) :
atribut yang hanya mempunyai satu harga untuk
suatu entitas tertentu.
Contoh : atribut umur.
Atribut Berharga Banyak (Multi-valued Attribute) :
atribut yang dapat terdiri dari sekumpulan harga
untuk suatu entitas tertentu.
Contoh : atribut hobi.

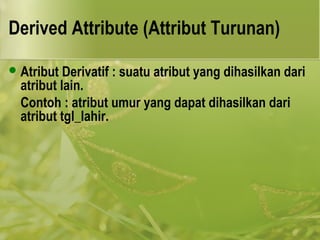

12. Derived Attribute (Attribut Turunan)
Atribut Derivatif : suatu atribut yang dihasilkan dari
atribut lain.
Contoh : atribut umur yang dapat dihasilkan dari
atribut tgl_lahir.

13. Key Attribute (Atribut Kunci)
 Satu atau beberapa atribut yang mempunyai nilai unik
sehingga dapat digunakan untuk membedakan data pada
suatu baris/record dengan baris lain pada suatu entitas
 Macam key attribute:
Superkey
Candidat Key
Primary key

14.  Superkey: satu atau gabungan beberapa atribut yang dapat membedakan setiap
baris data dalam sebuah tabel secara unik
 Contoh  Superkey untuk entitas pegawai:
 NoKTP, Nama, Alamat, JenisKel, Gaji
 NoKTP, Nama, Alamat, JenisKel
 NoKTP, Nama, Alamat
 NoKTP, Nama
 Nama (jika dapat dijamin kalau tidak ada nama yang sama antara satu baris dengan baris
yang lain)
 NoKTP
 Candidat Key: superkey yang jumlah atributnya paling sedikit
 Contoh  candidat key untuk entitas pegawai
 Nama (jika dapat dijamin kalau tidak ada nama yang sama antara satu baris dengan baris
yang lain)
 NoKTP
 Primary key: suatu candidat key yang dipilih menjadi kunci utama karena sering
dijadikan acuan untuk mencari informasi, ringkas, menjadi keunikan suatu baris
 Contoh : NoKTP antara satu pegawai dengan pegawai lain pasti berbeda, dalam hal ini
noKTP dapat digunakan sebagai suatu key
 Notasi :

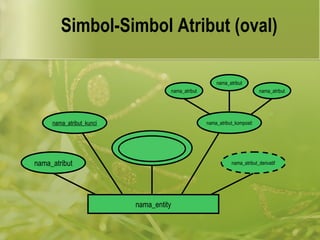

15. Simbol-Simbol Atribut (oval)
nama_atribut
nama_entity
nama_atribut_komposit
nama_atribut_derivatif
nama_atribut_kunci
nama_atribut
nama_atribut
nama_atribut

16. Relasi
Hubungan antara beberapa entitas
 Notasi :
 Relasi kuat:
 Relasi lemah:

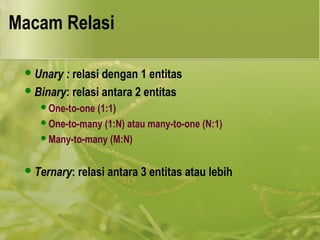

17. Macam Relasi
Unary : relasi dengan 1 entitas
Binary: relasi antara 2 entitas
One-to-one (1:1)
One-to-many (1:N) atau many-to-one (N:1)
Many-to-many (M:N)
Ternary: relasi antara 3 entitas atau lebih

19. Cardinality Ratio
 Menjelaskan jumlah keterhubungan satu entity dengan entity yang lainnya.
 (1 : 1) : satu entitas pada tipe entitas A berhubungan dengan paling banyak
satu entitas pada tipe entitas B dan juga sebaliknya. Contoh : seorang
manager hanya memimpin satu departemen dan begitu sebaliknya.
manager
M1
M2
M3
manages
R1
R2
R3
departement
D1
D2
D3

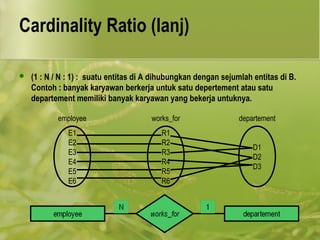

20. Cardinality Ratio (lanj)
 (1 : N / N : 1) : suatu entitas di A dihubungkan dengan sejumlah entitas di B.
Contoh : banyak karyawan berkerja untuk satu depertement atau satu
departement memiliki banyak karyawan yang bekerja untuknya.
employee
E1
E2
E3
E4
E5
E6
works_for
R1
R2
R3
R4
R5
R6
departement
D1
D2
D3

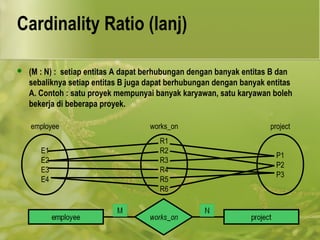

21. Cardinality Ratio (lanj)
 (M : N) : setiap entitas A dapat berhubungan dengan banyak entitas B dan
sebaliknya setiap entitas B juga dapat berhubungan dengan banyak entitas
A. Contoh : satu proyek mempunyai banyak karyawan, satu karyawan boleh
bekerja di beberapa proyek.
employee
E1
E2
E3
E4
works_on
R1
R2
R3
R4
R5
R6
project
P1
P2
P3

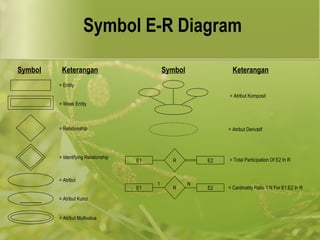

22. Symbol E-R Diagram
Symbol
______
Keterangan
= Entity
= Weak Entity
= Relationship
= Identifying Relationship
= Atribut
= Atribut Kunci
= Atribut Multivalue
Symbol Keterangan
= Atribut Komposit
= Atribut Derivatif
E1 R E2 = Total Participation Of E2 In R
1 N
E1 R E2
= Cardinality Ratio 1:N For E1:E2 In R

23. Contoh ERD :

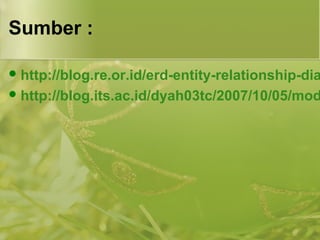

24. Sumber :
