Erd dan contoh kasus
ERD digunakan untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek data dan relasinya. Ia menggambarkan entitas, atribut, dan relasi antara entitas. Terdapat tiga jenis relasi: satu ke satu, satu ke banyak, dan banyak ke banyak. Contoh kasusnya menggambarkan hubungan antara mahasiswa, mata kuliah, dan dosen dalam suatu perguruan tinggi.
More Related Content
Similar to Erd dan contoh kasus
Erd dan contoh kasus
- 1. ERD dan ContohKasus Kelompok M-Server Rio Rinaldy.R Hani Putri Heryanti Dosen : M.Ropianto S.Kom., M.Kom
- 2. • Entity RelationshipDiagram (ERD) adalah suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi.
- 3. • Entitas merupakansuatu obyek yang dapat dibedakan dari lainnya yang dapat diwujudkan dalam basis data.
- 4. Digunakan untuk memberikaninformasi yang lebih rinci tentang segala jenis entitas, sebab setiap entitas memiliki elemen yang berfungsi untuk memberikan deskripsi karakteristik. Atribut terbagi ke dalam lima jenis, yaitu: atribut key, atribut simple, atribut multivalue, atribut composite, dan atribut derivatif.

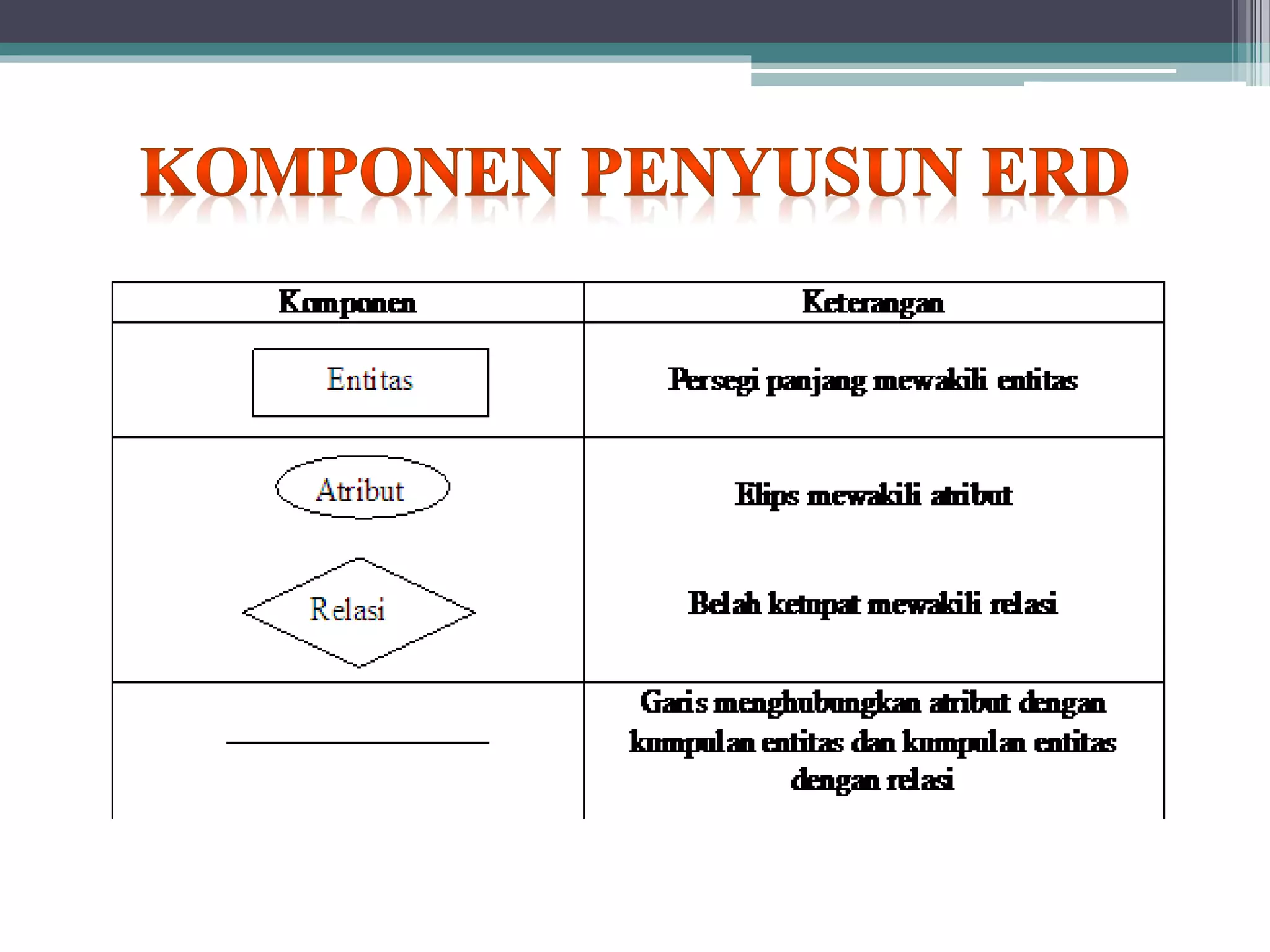

- 5. • Relasi menunjukkanadanya hubungan diantara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. Relasi biasanya digambarkan dengan simbol Belah Ketupat. Penghubung antara himpunan relasi dengan himpunan entitas dan himpunan entitas dengan atribut dinyatakan dalam bentuk garis.

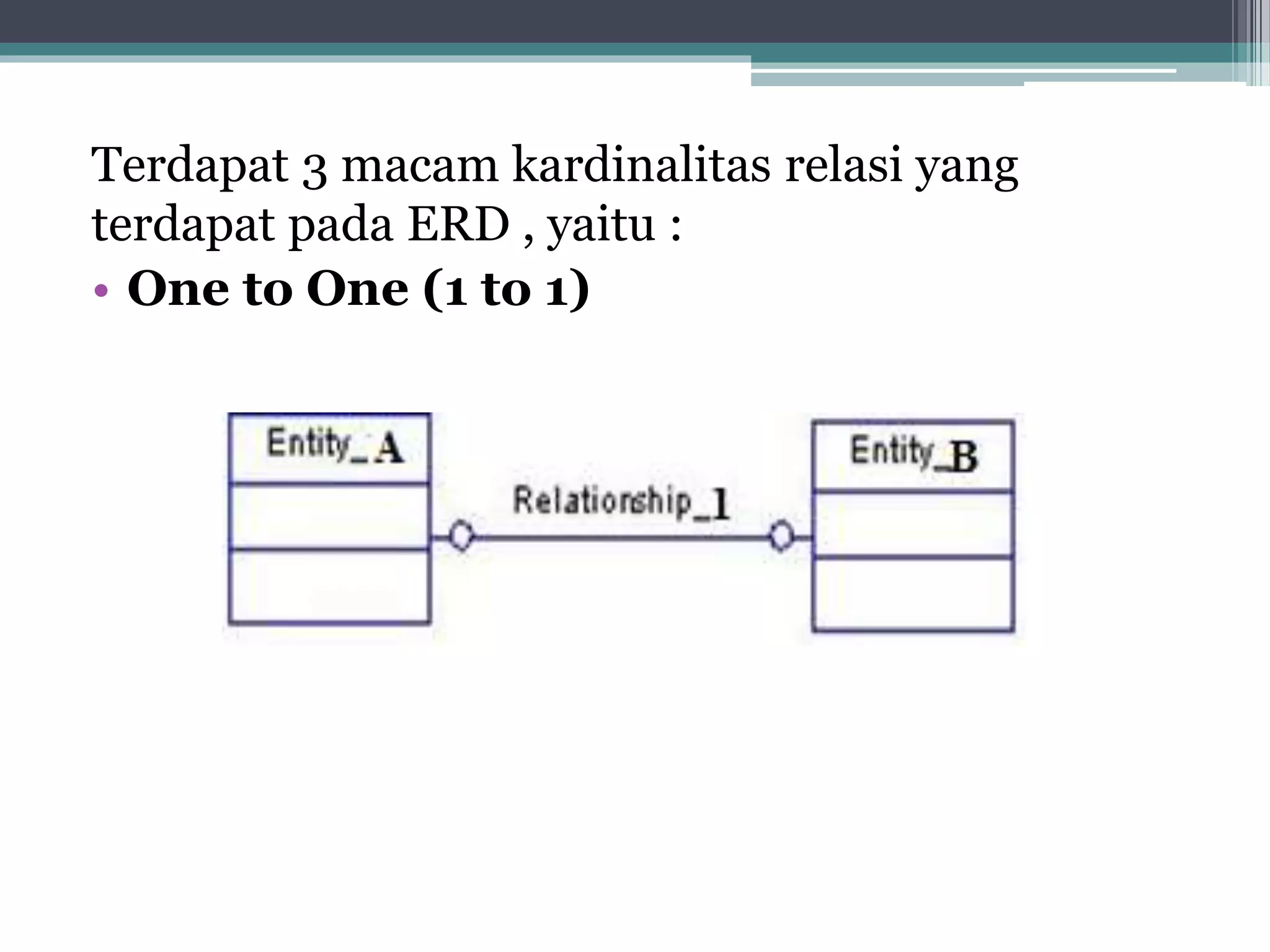

- 6. Terdapat 3 macamkardinalitas relasi yang terdapat pada ERD , yaitu : • One to One (1 to 1)

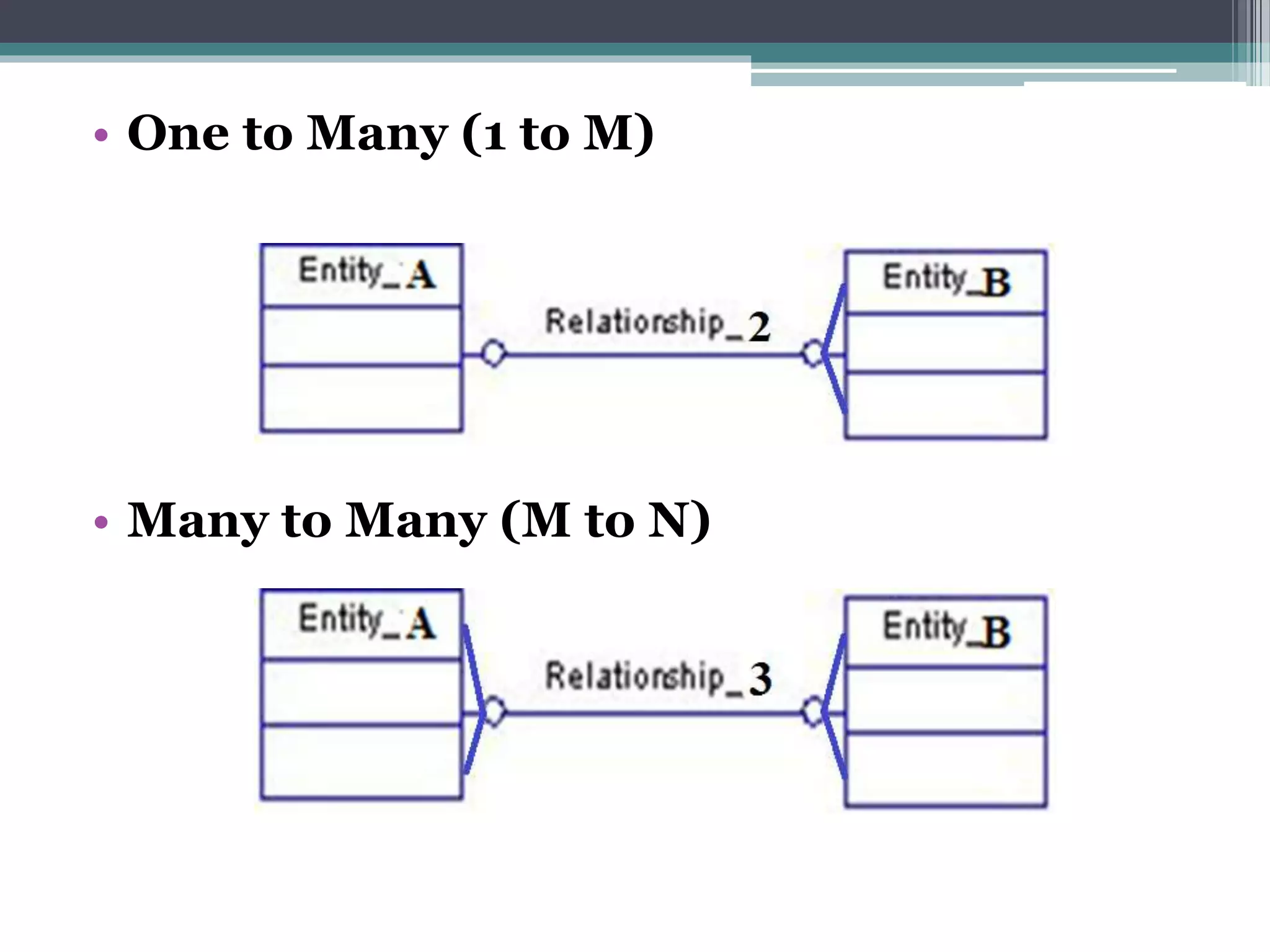

- 7. • One toMany (1 to M) • Many to Many (M to N)
- 9.

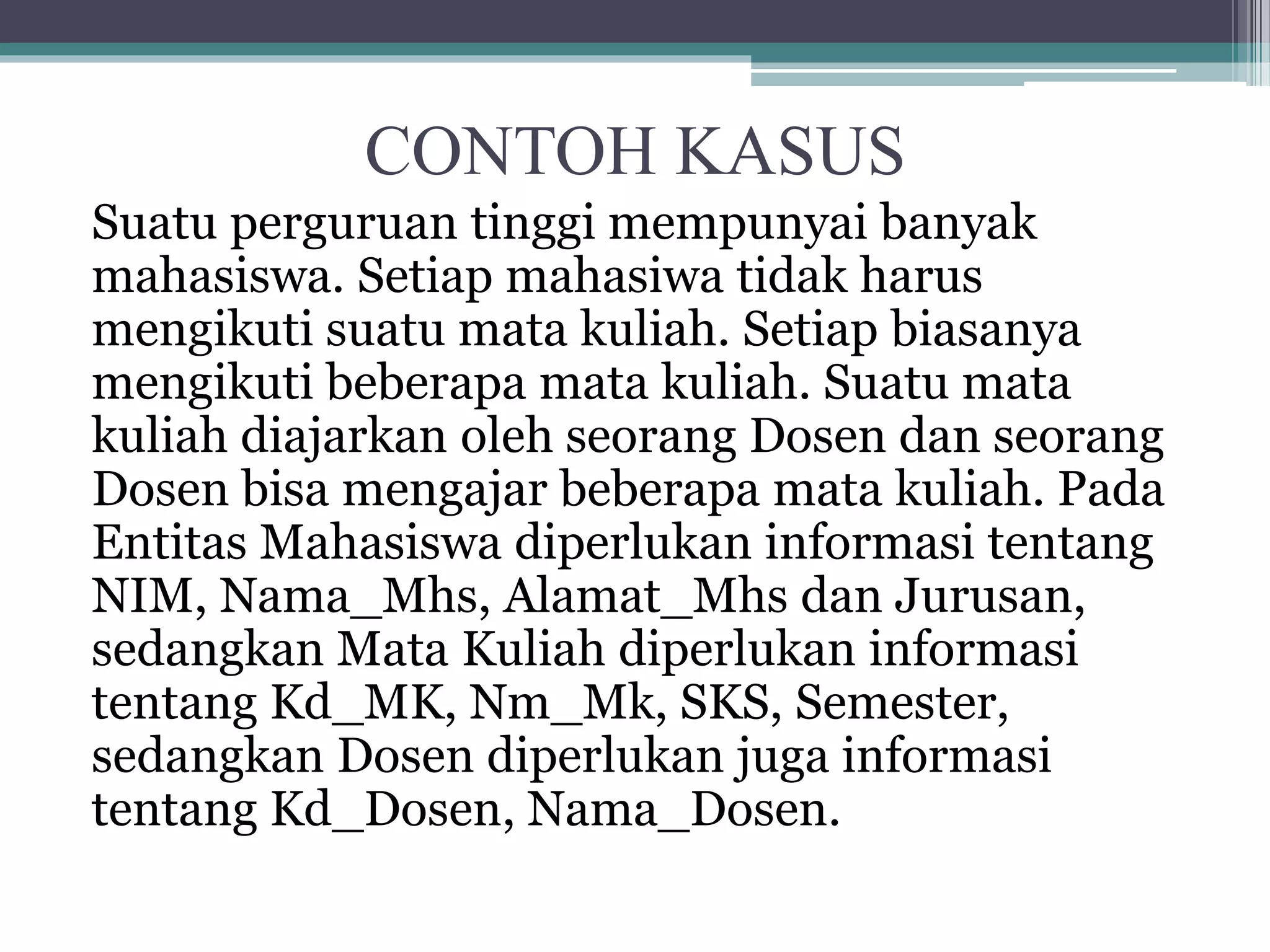

- 10. CONTOH KASUS Suatu perguruantinggi mempunyai banyak mahasiswa. Setiap mahasiwa tidak harus mengikuti suatu mata kuliah. Setiap biasanya mengikuti beberapa mata kuliah. Suatu mata kuliah diajarkan oleh seorang Dosen dan seorang Dosen bisa mengajar beberapa mata kuliah. Pada Entitas Mahasiswa diperlukan informasi tentang NIM, Nama_Mhs, Alamat_Mhs dan Jurusan, sedangkan Mata Kuliah diperlukan informasi tentang Kd_MK, Nm_Mk, SKS, Semester, sedangkan Dosen diperlukan juga informasi tentang Kd_Dosen, Nama_Dosen.
- 12. KESIMPULAN ERD adalah suatumodel atau gambaran untuk menjelaskan suatu data dengan data lain yang saling berhubungan serta model yang membedakan nilai – nilai dalam data tersebut.
