1. UML
Class Diagram

2. Class Diagram
• Diagram yang digunakan untuk menampilkan
beberapa kelas serta paket-paket yang ada dalam
sistem / perangkat lunak yang sedang kita
kembangkan
• Diagram kelas (Class Diagram) memberi kita
gambaran (diagram statis ) tentang sistem /
perangkat lunak dan relasi-relasi yang ada di
dalamnya.

3. Struktur Class Diagram

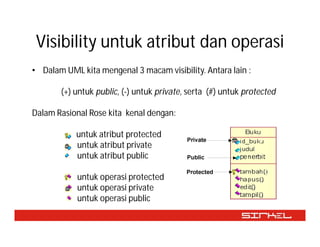

4. Visibility untuk atribut dan operasi
• Dalam UML kita mengenal 3 macam visibility. Antara lain :
(+) untuk public, (-) untuk private, serta (#) untuk protected
Dalam Rasional Rose kita kenal dengan:
untuk atribut protected
untuk atribut private
untuk atribut public
untuk operasi protected
untuk operasi private
untuk operasi public

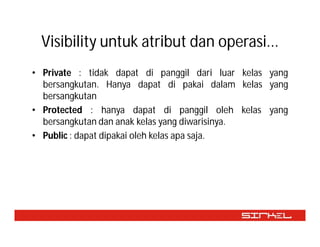

5. Visibility untuk atribut dan operasi...
• Private : tidak dapat di panggil dari luar kelas yang
bersangkutan. Hanya dapat di pakai dalam kelas yang
bersangkutan
• Protected : hanya dapat di panggil oleh kelas yang
bersangkutan dan anak kelas yang diwarisinya.
• Public : dapat dipakai oleh kelas apa saja.

6. Relation in Class Diagram(1)
• Dalam class diagram terdapat beberapa relasi(hub antar class)
1. Generalization dan Inheritence
Diperlukan untuk memperlihatkan hubungan pewarisan (inheritance)
antar unsur dalam diagram kelas. Pewarisan memungkinkan suatu
kelas mewarisi semua atribut, operasi ,relasi, dari kelas yang berada
dalam hirarki pewarisannya

7. Generalization and Inheritance

8. Relation in Class Diagram(2)
2. Associations
hubungan statis antar class. Umumnya menggambarkan class yang
memiliki atribut berupa class lain, atau class yang harus mengetahui
ekstensi class lain. Dalam notasi UML kita mengenal asosiasi 2 arah
(bidirectional) dan 1 arah (undirectional).

9. Asosiations

10. Relation in Class Diagram(3)
3. Aggregation
hubungan antar-class di mana class yang satu (part class) adalah
bagian dari class lainnya (whole class).

11. Relation in Class Diagram(4)
4. Composition
aggregation dengan ikatan yang lebih kuat. Di dalam composite
aggregation, siklus hidup part class sangat bergantung pada whole
class sehingga bila objek instance dari whole class dihapus maka
objek instance dari part class juga akan terhapus

12. Relation in Class Diagram(5)
5. Depedency
hubungan antar-class di mana sebuah class memiliki ketergantungan
pada class lainnya tetapi tidak sebaliknya.

13. Relation in Class Diagram(6)
6. Realization
hubungan antar-class di mana sebuah class memiliki keharusan
untuk mengikuti aturan yang ditetapkan class lainnya. Biasanya
realization digunakan untuk menspesifikaskan hubungan antara
sebuah interface dengan class yang mengimplementasikan interface
tersebut .

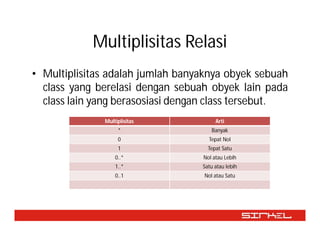

14. Multiplisitas Relasi
• Multiplisitas adalah jumlah banyaknya obyek sebuah
class yang berelasi dengan sebuah obyek lain pada
class lain yang berasosiasi dengan class tersebut.
Multiplisitas Arti
* Banyak
0 Tepat Nol
1 Tepat Satu
0..* Nol atau Lebih
1..* Satu atau lebih
0..1 Nol atau Satu

15. Multiplisitas Relasi

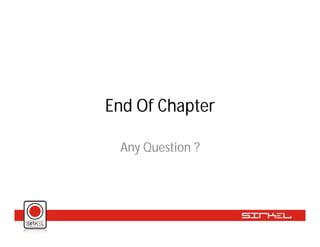

18. End Of Chapter
Any Question ?
