Pengenalan fungsi chain pada firewall (filter rule)
Dokumen menjelaskan fungsi chain pada firewall, yang terdiri dari chain input untuk trafik masuk, chain output untuk trafik keluar, dan chain forward untuk trafik yang melewati router. Setiap chain memiliki peran tertentu dalam mengelola aliran data antara jaringan lokal dan publik. Selain itu, dokumen menguraikan berbagai tindakan dalam filter rule seperti accept, drop, dan log.
More Related Content
Similar to Pengenalan fungsi chain pada firewall (filter rule)
Pengenalan fungsi chain pada firewall (filter rule)
- 1. PENGENALAN FUNGSI CHAIN PADAFIREWALL (FILTER RULE) SMKI RABBAANII ISLAMIC BOARDING SCHOOL
- 2. FILTER RULE • ChainInput • Chain Output • Chain Forward Ilustrasi gambar

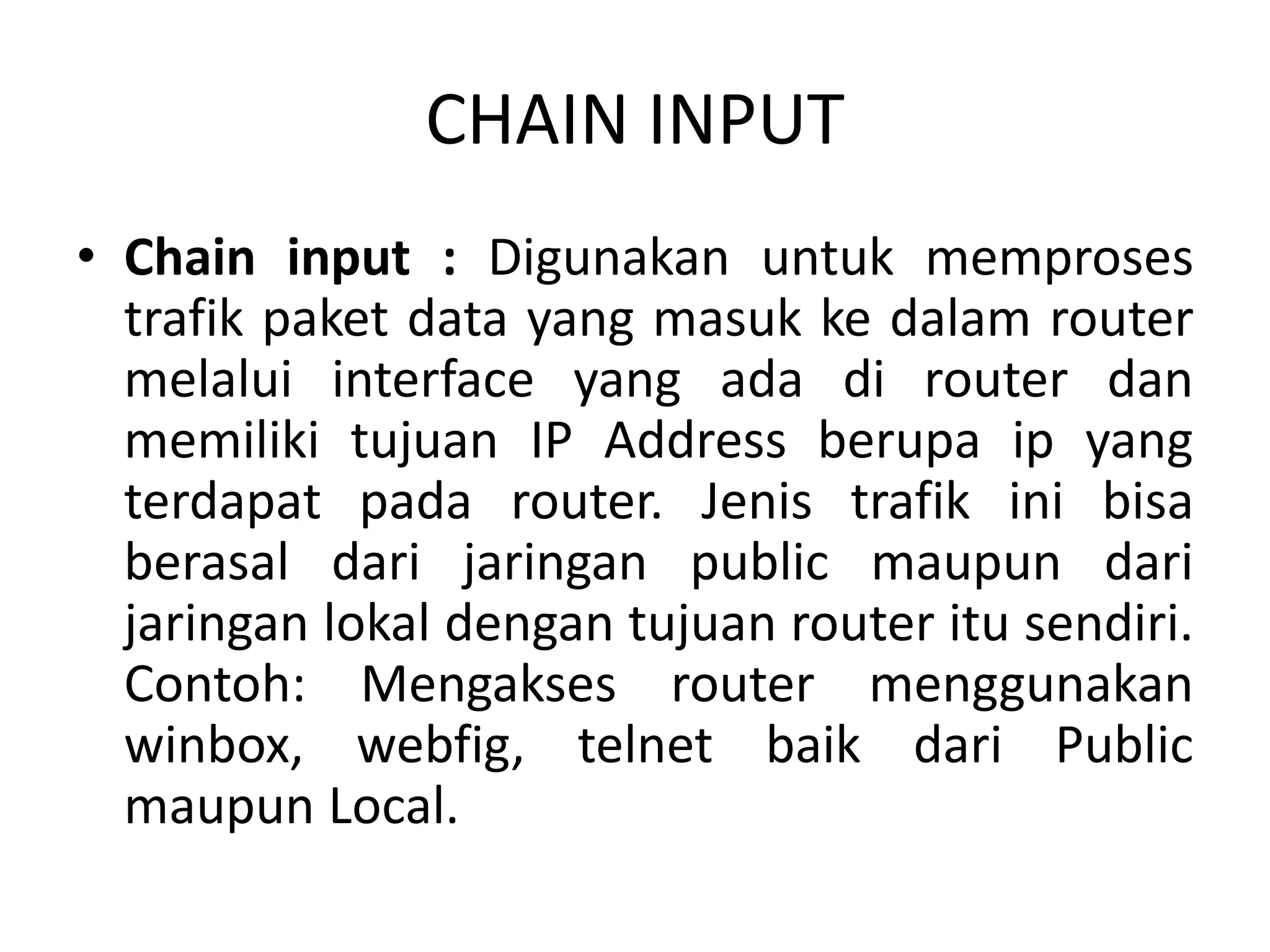

- 3. CHAIN INPUT • Chaininput : Digunakan untuk memproses trafik paket data yang masuk ke dalam router melalui interface yang ada di router dan memiliki tujuan IP Address berupa ip yang terdapat pada router. Jenis trafik ini bisa berasal dari jaringan public maupun dari jaringan lokal dengan tujuan router itu sendiri. Contoh: Mengakses router menggunakan winbox, webfig, telnet baik dari Public maupun Local.

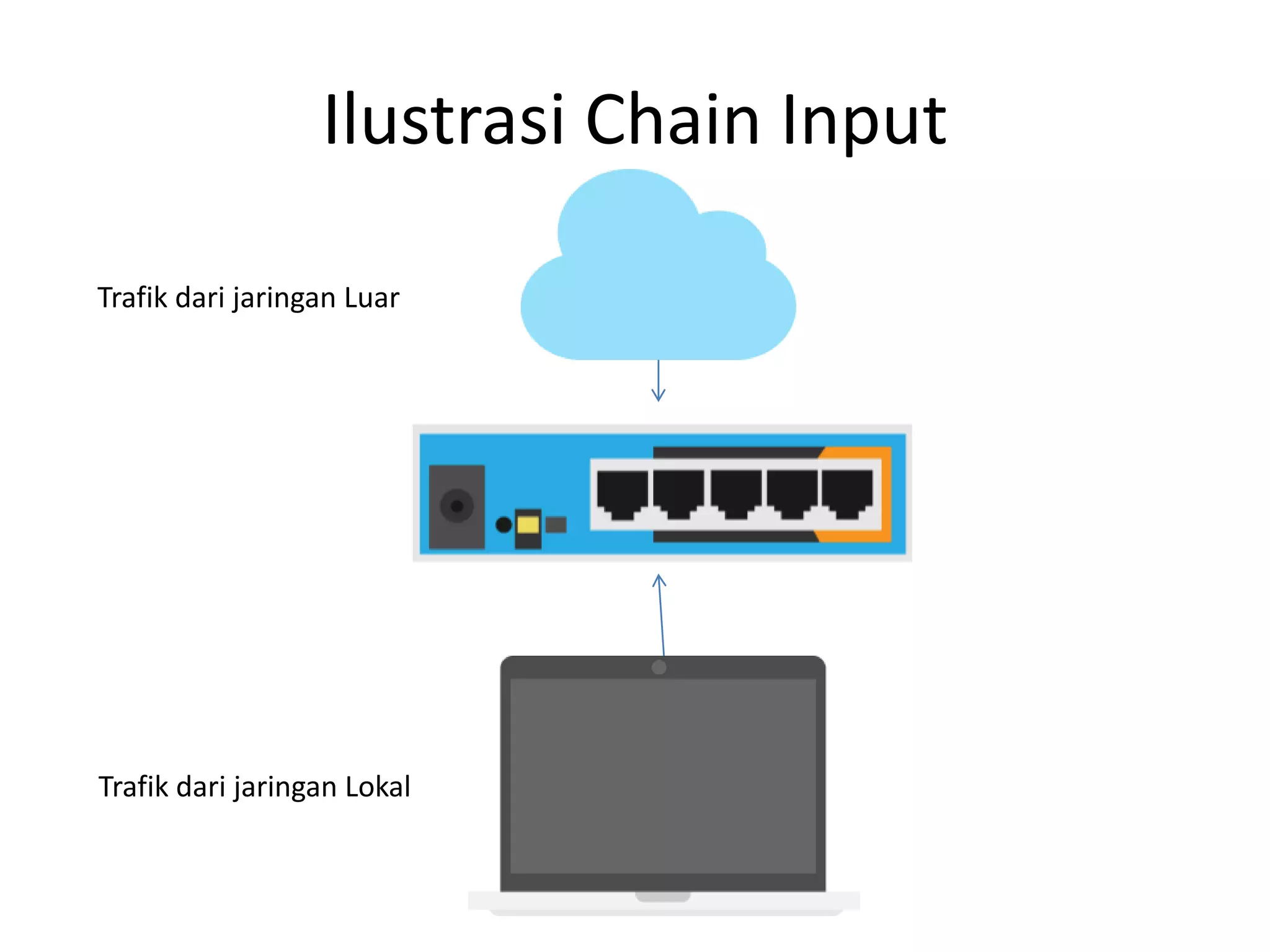

- 4. Ilustrasi Chain Input Trafikdari jaringan Luar Trafik dari jaringan Lokal

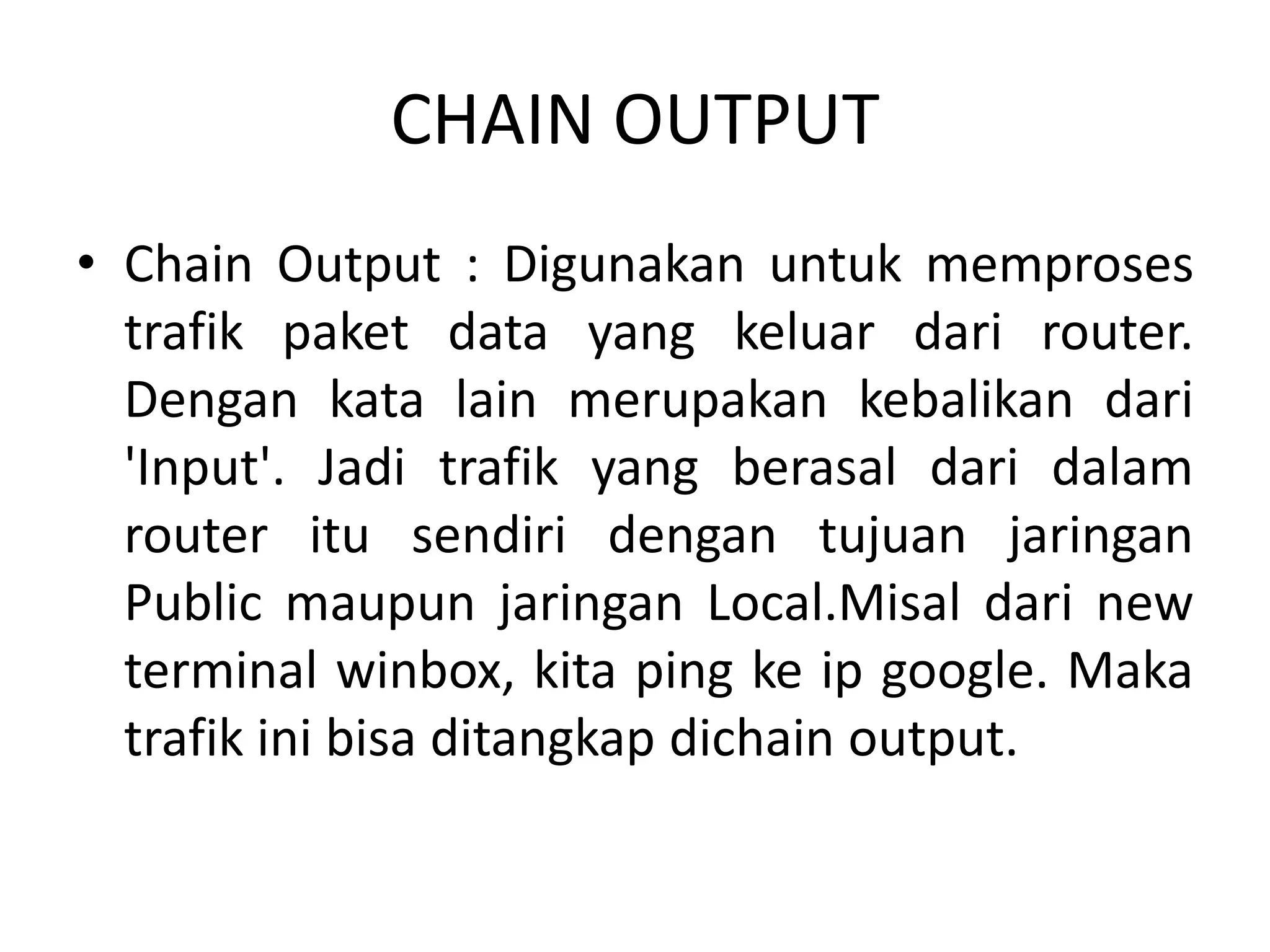

- 5. CHAIN OUTPUT • ChainOutput : Digunakan untuk memproses trafik paket data yang keluar dari router. Dengan kata lain merupakan kebalikan dari 'Input'. Jadi trafik yang berasal dari dalam router itu sendiri dengan tujuan jaringan Public maupun jaringan Local.Misal dari new terminal winbox, kita ping ke ip google. Maka trafik ini bisa ditangkap dichain output.

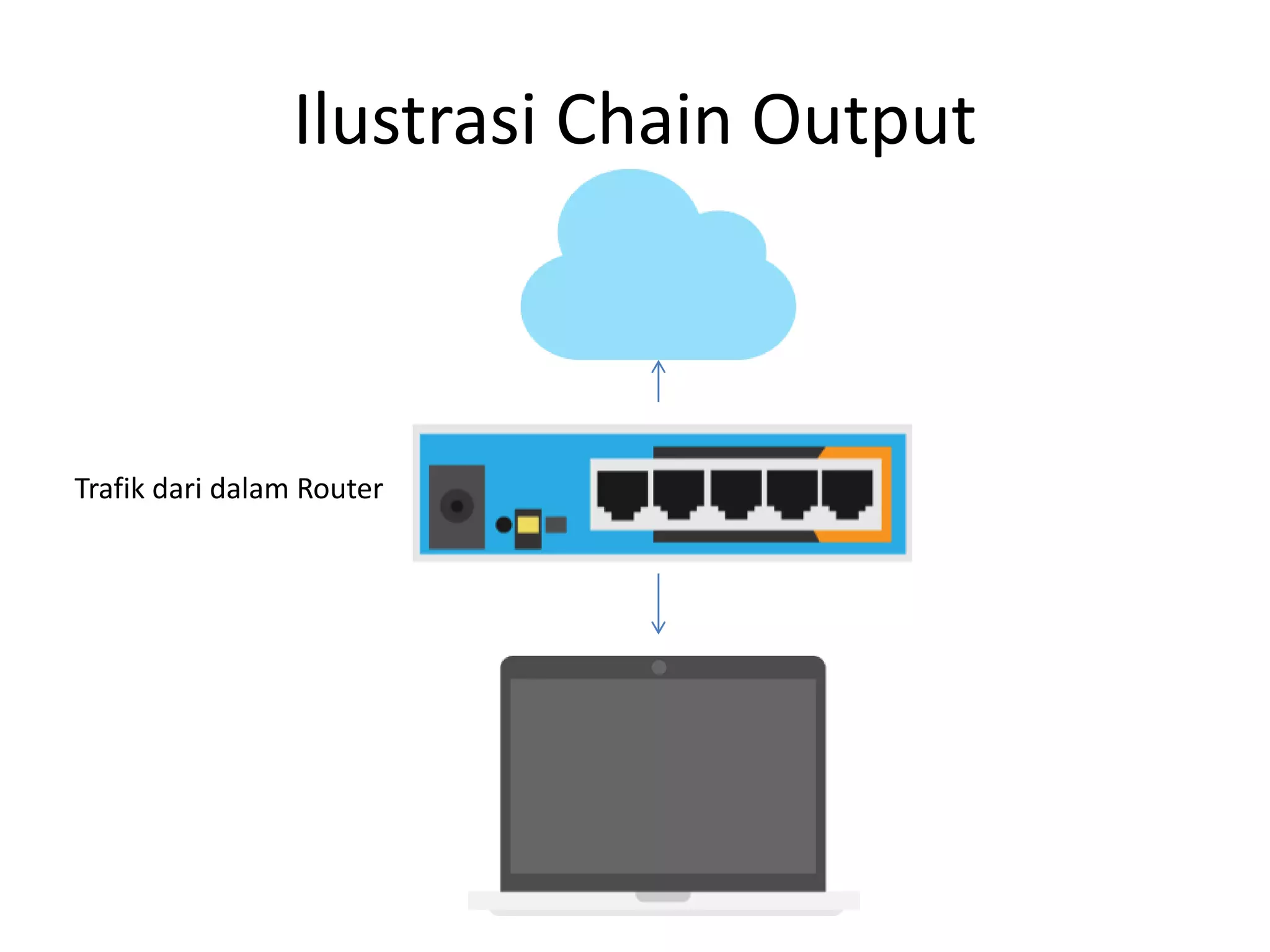

- 6. Ilustrasi Chain Output Trafikdari dalam Router

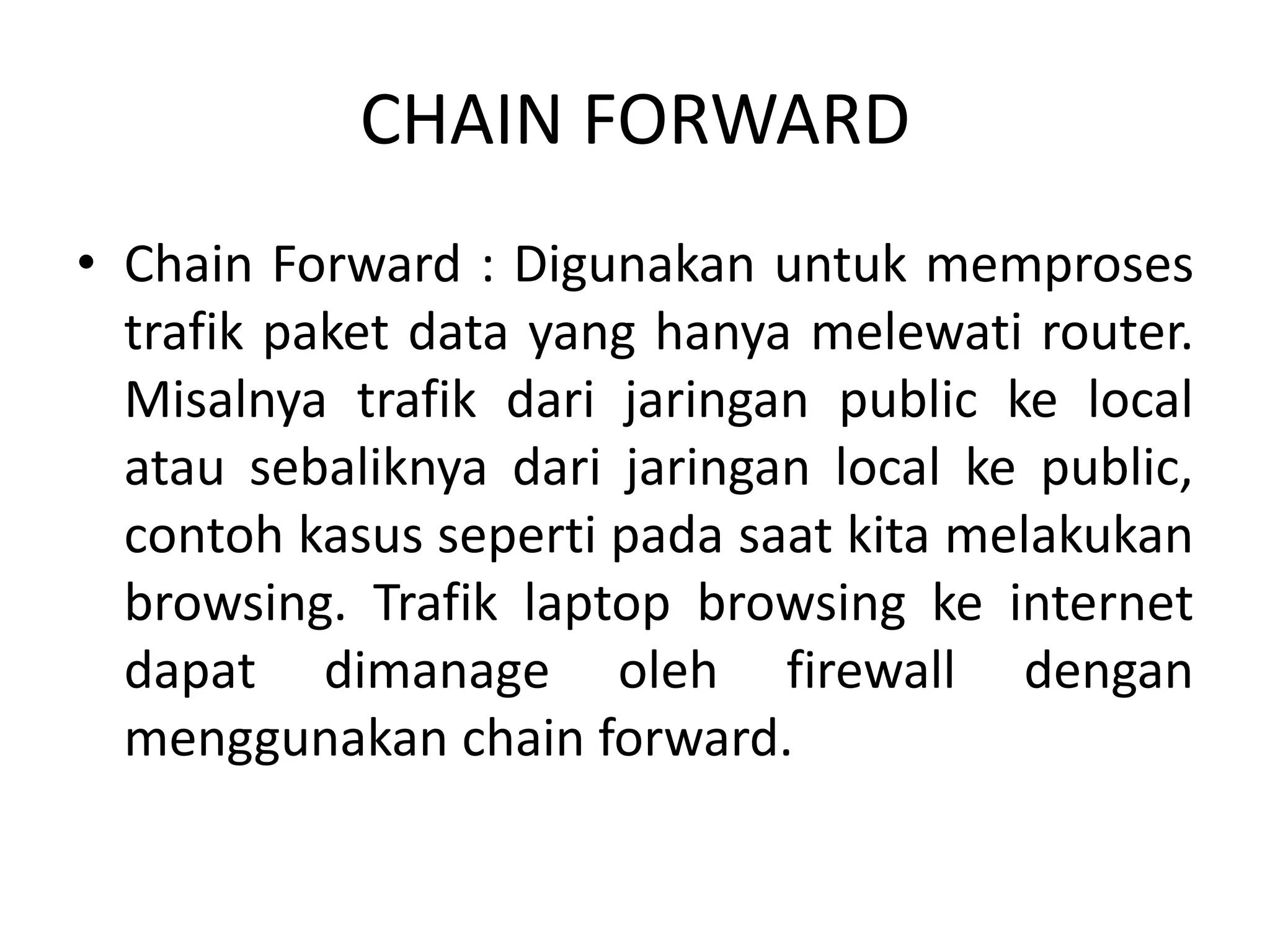

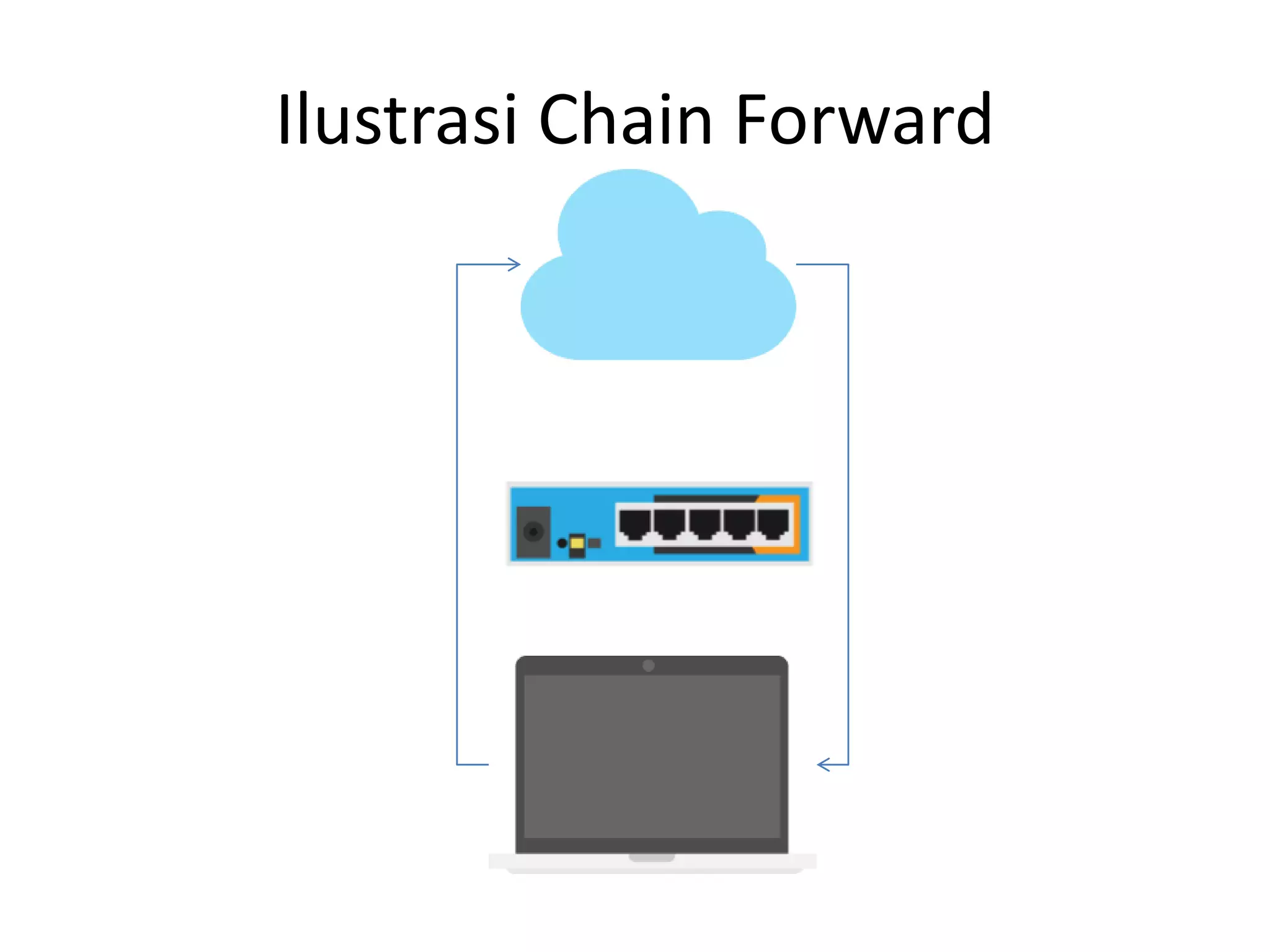

- 7. CHAIN FORWARD • ChainForward : Digunakan untuk memproses trafik paket data yang hanya melewati router. Misalnya trafik dari jaringan public ke local atau sebaliknya dari jaringan local ke public, contoh kasus seperti pada saat kita melakukan browsing. Trafik laptop browsing ke internet dapat dimanage oleh firewall dengan menggunakan chain forward.
- 8.
- 9. TCP dan UDPProtocol TCP UDP Melakukan Paket pada sebuah Router, kita harus memahami konsep protokol dalam sebuah jaringan

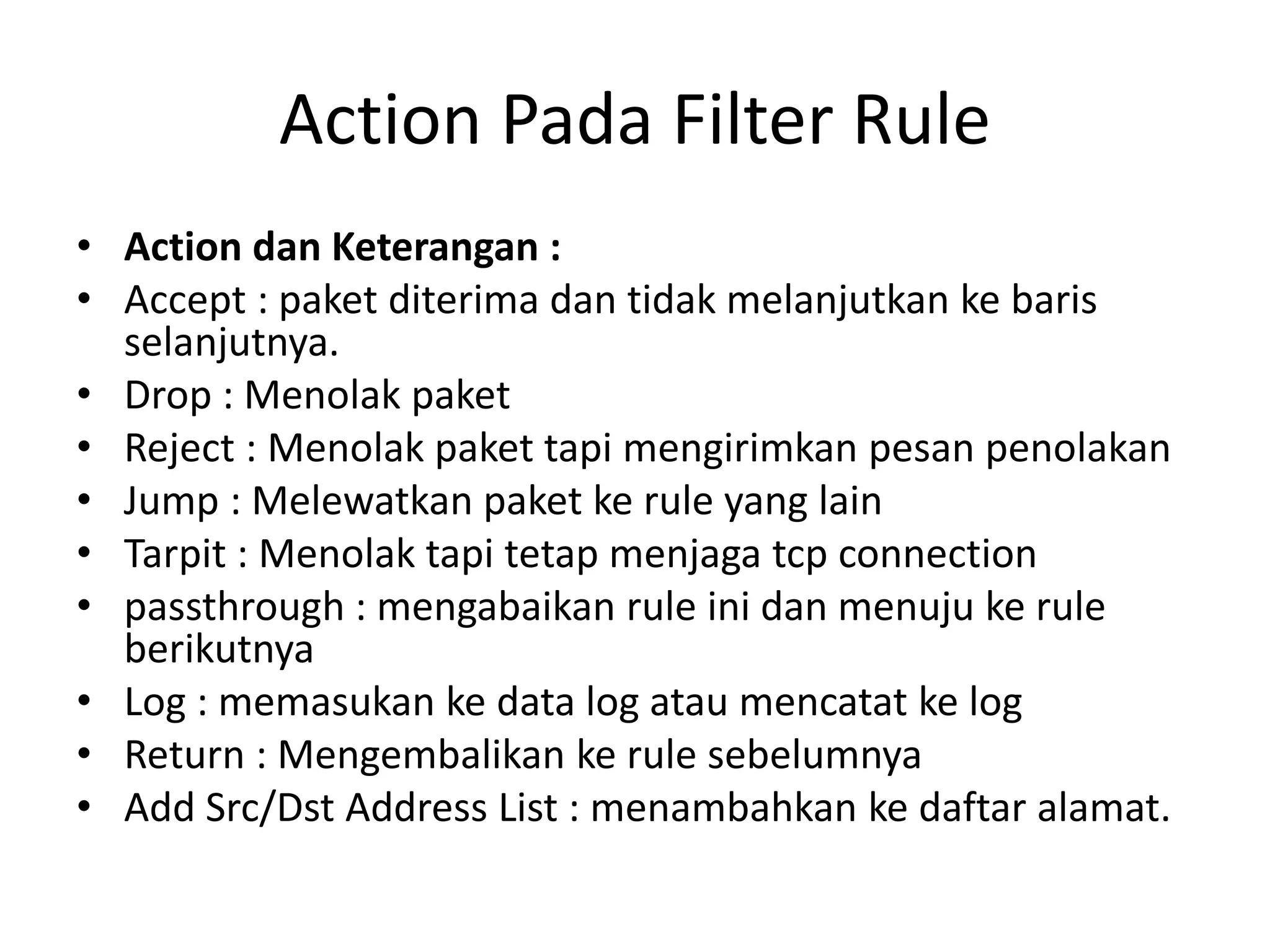

- 10. Action Pada FilterRule • Action dan Keterangan : • Accept : paket diterima dan tidak melanjutkan ke baris selanjutnya. • Drop : Menolak paket • Reject : Menolak paket tapi mengirimkan pesan penolakan • Jump : Melewatkan paket ke rule yang lain • Tarpit : Menolak tapi tetap menjaga tcp connection • passthrough : mengabaikan rule ini dan menuju ke rule berikutnya • Log : memasukan ke data log atau mencatat ke log • Return : Mengembalikan ke rule sebelumnya • Add Src/Dst Address List : menambahkan ke daftar alamat.
