Dokumen ini menjelaskan tentang Network Address Translation (NAT) yang berfungsi mengubah alamat IP publik ke alamat IP privat dan sebaliknya, sehingga memudahkan akses internet. Terdapat dua jenis NAT: srcnat yang merubah source address paket data dan dstnat yang meneruskan paket dari IP publik ke host dalam jaringan. Dokumentasi juga memberikan contoh pengaturan NAT serta konfigurasi IP dan DNS yang diperlukan.

1. PENGERTIAN DAN FUNGSI NAT
SMKI RABBAANII ISLAMIC BOARDING SCHOOL

2. NAT
• NAT (Network Address Translation)
sebagai translasi alamat IP public ke alamat IP
private atau sebaliknya sehingga dengan adanya
NAT ini setiap komputer pada jaringan LAN
dapat mengakses internet dengan mudah.

3. Tahukah Anda ?
• bahwa alamat IP Public didunia ini sudah
semakin menipis sehingga penggunaan dari
NAT ini dirasa sangatlah efisien dan efektif
terutama dalam alokasi alamat IP.

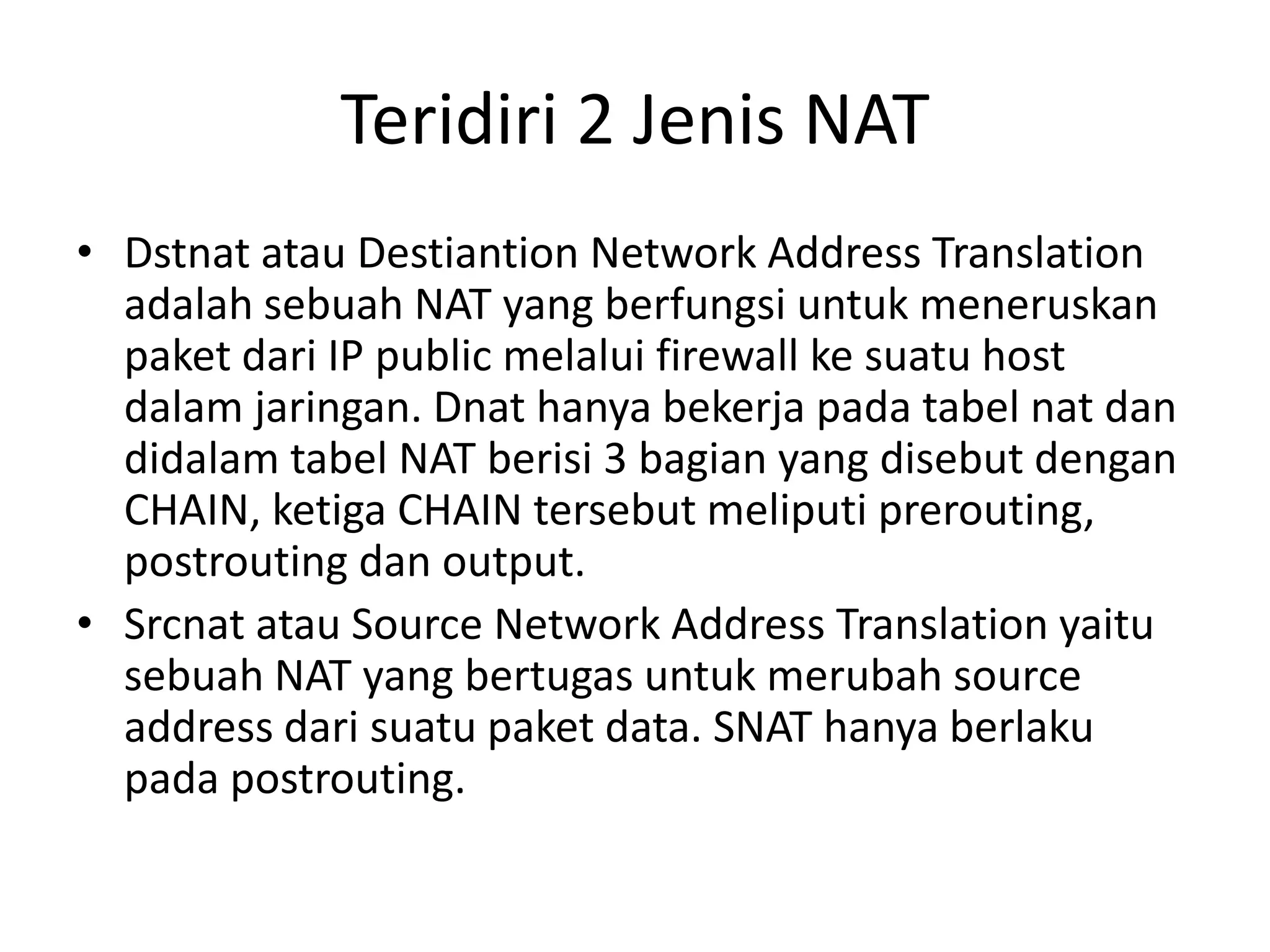

4. Teridiri 2 Jenis NAT
• Dstnat atau Destiantion Network Address Translation
adalah sebuah NAT yang berfungsi untuk meneruskan
paket dari IP public melalui firewall ke suatu host
dalam jaringan. Dnat hanya bekerja pada tabel nat dan
didalam tabel NAT berisi 3 bagian yang disebut dengan
CHAIN, ketiga CHAIN tersebut meliputi prerouting,
postrouting dan output.
• Srcnat atau Source Network Address Translation yaitu
sebuah NAT yang bertugas untuk merubah source
address dari suatu paket data. SNAT hanya berlaku
pada postrouting.

5. Ilustrasi NAT

6. Contoh Penerapan ScrNAT
• IP>addresses lalu tekan tanda (+) masukan IP
privat misal 192.168.5.1/24 dan
interface ether2
• Ether1 interface sumber Internet
INTERNET CLIENT/HOST

7. SETTING NAT
• setting NAT, dengan cara buka IP - Firewall -
pada tab NAT pilih tanda (+) untuk menambah
konfigurasi NAT
• Tab General pilih chain srcnat dan out
interface pilih ether1
• Tab Action pilih masquerade lalu OK

8. SETTING DNS
• setting DNS dengan pilih IP>DNS masukan IP
dari server modem yang tersambung internet
dan DNS google 8.8.8.8

9. ScrNAT akses keluar
• IP 110. 137. 17. 43 :
/ip firewall nat add chain=srcnat src-address=192. 168.
2. 30 action=src-nat to address=110. 137. 17. 43
SERVER

10. DstNAT akses kedalam
• DstNAT, server internal dapat dibuka :
/ip firewall nat add chain=dstnat dst-address=110. 137.
17. 43 action=dst-nat to-address=192. 168. 2. 30
SERVER
