RIP adalah protokol routing otomatis yang menggunakan algoritma distance-vector untuk membagikan informasi routing antar router. Router akan mengirimkan update routing secara berkala ke seluruh jaringan yang terhubung untuk memperbarui tabel routing masing-masing router. Konfigurasi RIP pada Mikrotik melibatkan pengaturan interface jaringan dan jaringan yang akan diikutsertakan dalam routing RIP.

1. Dynamic Routing RIP
SMKI RABBAANII ISLAMIC BOARDING SCHOOL

2. Apa itu RIP ?
• RIP : Routing Information Protocol
• Sebuah protokol routing otomatis yang
menggunakan algoritma Distance-vector
Routing

3. Cara Kerja RIP
• Host mendengar pada alamat broadcast jika
ada update routing dari gateway.
• Host akan memeriksa terlebih dahulu routing table lokal
jika menerima update routing .
• Jika rute belum ada, informasi segera dimasukkan
ke routing table .
• Jika rute sudah ada, metric yang terkecil akan diambil
sebagai acuan.
• Rute melalui suatu gateway akan dihapus jika tidak
ada update dari gateway tersebut dalam waktu tertentu
• Khusus untuk gateway, RIP akan
mengirimkan update routing pada alamat broadcast di
setiap network yang terhubung

4. Konfigurasi RIP

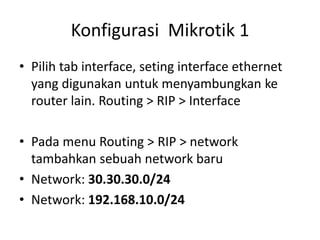

5. Konfigurasi Mikrotik 1
• Pilih tab interface, seting interface ethernet
yang digunakan untuk menyambungkan ke
router lain. Routing > RIP > Interface
• Pada menu Routing > RIP > network
tambahkan sebuah network baru
• Network: 30.30.30.0/24
• Network: 192.168.10.0/24

6. Konfigurasi Mikrotik 2
• Pilih tab interface, seting interface ethernet
yang digunakan untuk menyambungkan ke
router lain. Routing > RIP > Interface
• Pada menu Routing > RIP > network
tambahkan sebuah network baru
• Network: 30.30.30.0/24
• Network: 192.168.20.0/24

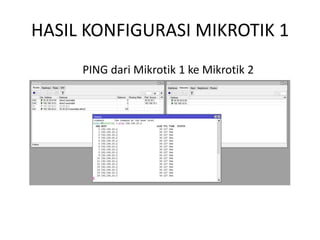

7. HASIL KONFIGURASI MIKROTIK 1
PING dari Mikrotik 1 ke Mikrotik 2

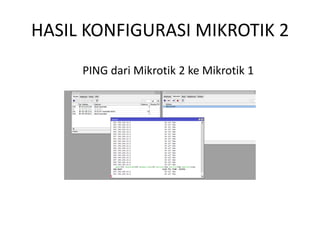

8. HASIL KONFIGURASI MIKROTIK 2
PING dari Mikrotik 2 ke Mikrotik 1
