Optička rešetka 17
Optička rešetka se sastoji od niza pukotina koje razlažu svjetlost na spektar, pri čemu konstantu rešetke treba prilagoditi valnoj duljini upadne svjetlosti za efektivno ogibanje. Monokromatska svjetlost i bijela svjetlost proći će različite razlamanje kroz rešetku, rezultirajući različitim kutovima ogiba. Kutovi ogiba su veći za crvenu, a manji za ljubičastu svjetlost zbog različitih valnih duljina.
More Related Content
Optička rešetka 17
- 1. OPTIČKA REŠETKA Ogib svjetlostina optičkoj rešeci

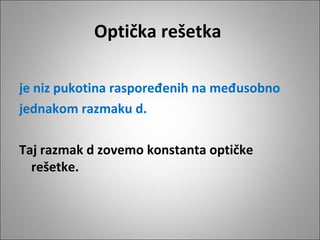

- 2. Optička rešetka je nizpukotina raspoređenih na međusobno jednakom razmaku d. Taj razmak d zovemo konstanta optičke rešetke.
- 3. OPTIČKA REŠETKA Da bipostigli ogib svjetlosti na optičkoj rešeci, konstanta optičke rešetke d treba biti skoro jednaka valnoj duljini upadne svjetlosti.

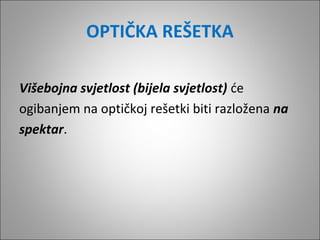

- 4. OPTIČKA REŠETKA Višebojna svjetlost(bijela svjetlost) će ogibanjem na optičkoj rešetki biti razložena na spektar.

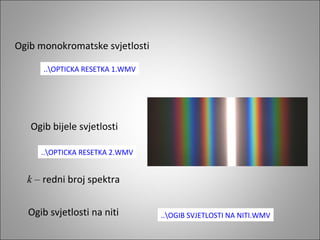

- 5. Ogib monokromatske svjetlosti ..OPTICKARESETKA 1.WMV Ogib bijele svjetlosti ..OPTICKA RESETKA 2.WMV k – redni broj spektra Ogib svjetlosti na niti ..OGIB SVJETLOSTI NA NITI.WMV

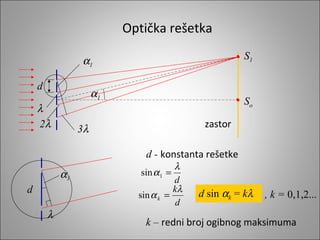

- 6. Optička rešetka S1 α1 d α1 λ 2λ So zastor 3λ d -konstanta rešetke α1 d λ λ d kλ sin α k = d sin α 1 = d sin αk = kλ , k = 0,1,2... k – redni broj ogibnog maksimuma

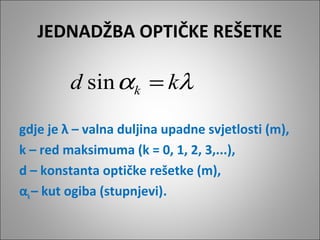

- 7. JEDNADŽBA OPTIČKE REŠETKE dsin αk = kλ gdje je λ – valna duljina upadne svjetlosti (m), k – red maksimuma (k = 0, 1, 2, 3,...), d – konstanta optičke rešetke (m), αk – kut ogiba (stupnjevi).

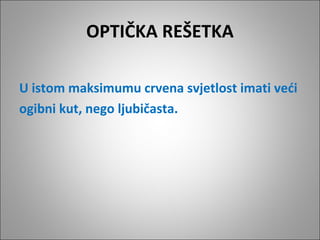

- 8. OPTIČKA REŠETKA U istommaksimumu crvena svjetlost imati veći ogibni kut, nego ljubičasta.
