Lorencova sila

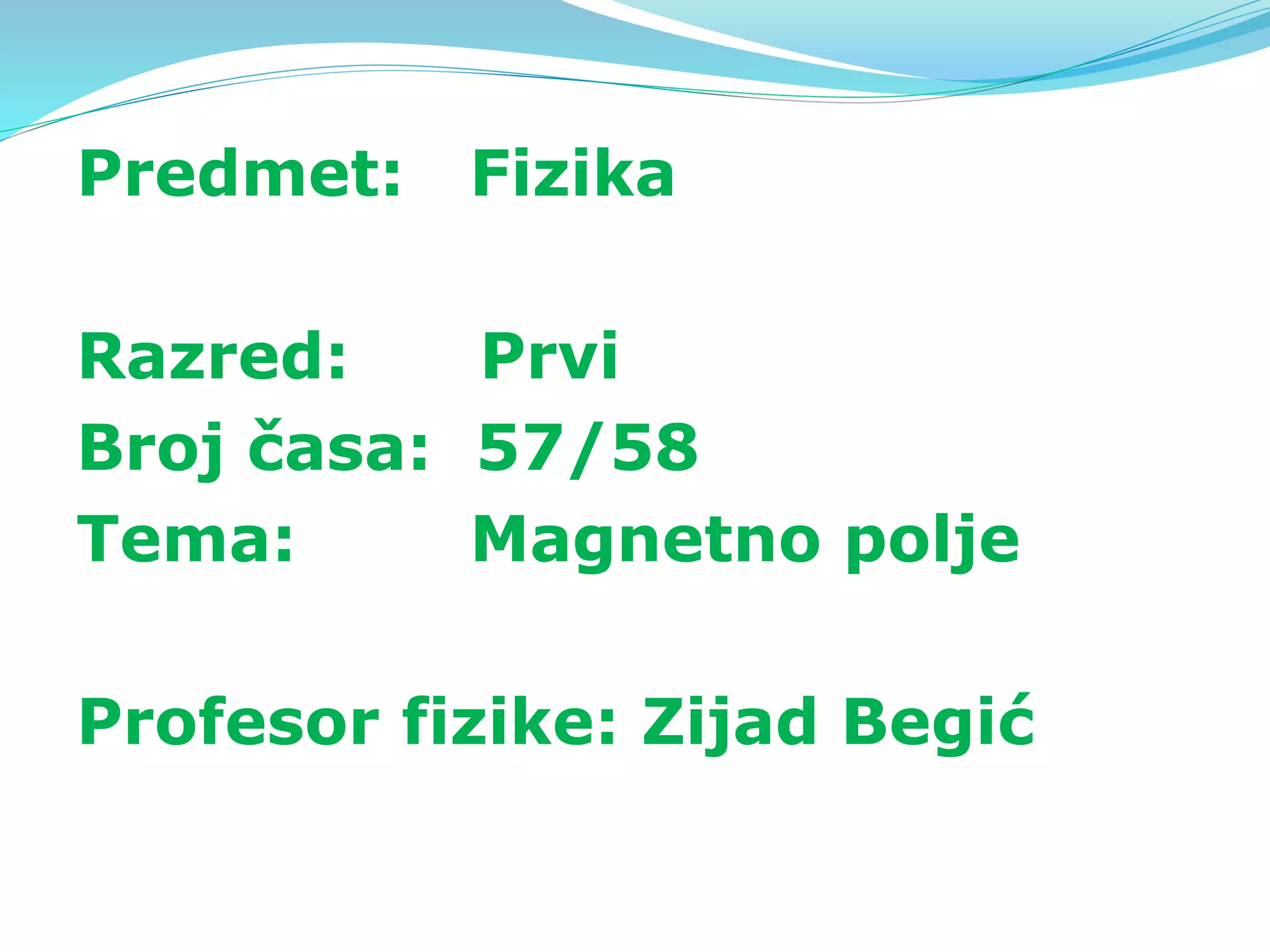

1. Predmet: Fizika
Razred: Prvi
Broj časa: 57/58
Tema: Magnetno polje
Profesor fizike: Zijad Begić

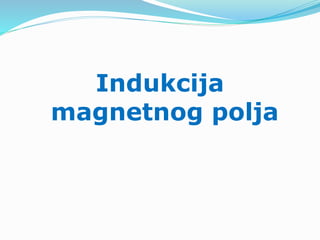

2. Indukcija
magnetnog polja

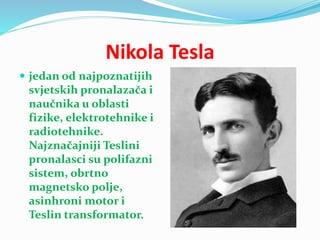

3. Nikola Tesla
 jedan od najpoznatijih
svjetskih pronalazača i
naučnika u oblasti
fizike, elektrotehnike i
radiotehnike.
Najznačajniji Teslini
pronalasci su polifazni
sistem, obrtno
magnetsko polje,
asinhroni motor i
Teslin transformator.

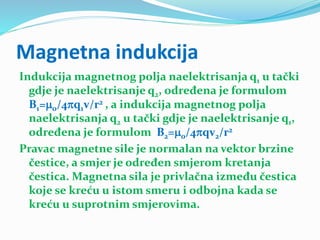

4. Magnetna indukcija
Indukcija magnetnog polja naelektrisanja q1 u tački
gdje je naelektrisanje q2, određena je formulom
B1=0/4q1v/r2 , a indukcija magnetnog polja
naelektrisanja q2 u tački gdje je naelektrisanje q1,
određena je formulom B2=0/4qv2/r2
Pravac magnetne sile je normalan na vektor brzine
čestice, a smjer je određen smjerom kretanja
čestica. Magnetna sila je privlačna između čestica
koje se kreću u istom smeru i odbojna kada se
kreću u suprotnim smjerovima.

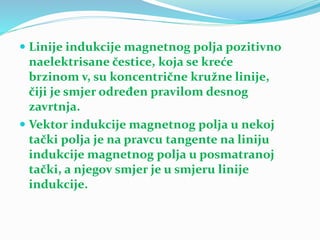

5.  Linije indukcije magnetnog polja pozitivno
naelektrisane čestice, koja se kreće
brzinom v, su koncentrične kružne linije,
čiji je smjer određen pravilom desnog
zavrtnja.
 Vektor indukcije magnetnog polja u nekoj
tački polja je na pravcu tangente na liniju
indukcije magnetnog polja u posmatranoj
tački, a njegov smjer je u smjeru linije
indukcije.

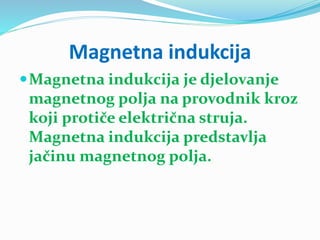

6. Magnetna indukcija
Magnetna indukcija je djelovanje
magnetnog polja na provodnik kroz
koji protiče električna struja.
Magnetna indukcija predstavlja
jačinu magnetnog polja.

7. Formula
B=Fm/qv [T]
-mjerna jedinica za indukciju magnetnog
polja je Tesla(T)

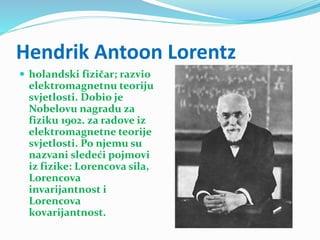

8. Hendrik Antoon Lorentz
 holandski fizičar; razvio
elektromagnetnu teoriju
svjetlosti. Dobio je
Nobelovu nagradu za
fiziku 1902. za radove iz
elektromagnetne teorije
svjetlosti. Po njemu su
nazvani sledeći pojmovi
iz fizike: Lorencova sila,
Lorencova
invarijantnost i
Lorencova
kovarijantnost.

9. Lorentz-ova sila
 Magnetna sila, koja djeluje
na naelektrisanu česticu
koja se kreće u
magnetnom polju, naziva
se Lorentz-ova sila.
 Pravac Lorentz-ove sile je
normalan na ravan
određen vektorima q v i B,
a njen smjer se može
odrediti pravilom desne
ruke ili pravilom desnog
zavrtnja.
FL=qvB

10. Pravilo desne ruke
Smjer magnetskih silnica
kad struja ide udesno.
Smjer magnetskih silnica
kad struja ide ulijevo.

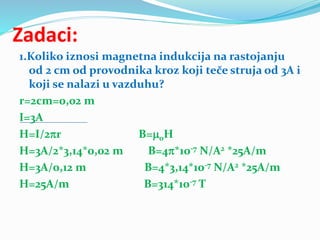

11. Zadaci:
1.Koliko iznosi magnetna indukcija na rastojanju
od 2 cm od provodnika kroz koji teče struja od 3A i
koji se nalazi u vazduhu?
r=2cm=0,02 m
I=3A
H=I/2r B=0H
H=3A/2*3,14*0,02 m B=4*10-7 N/A2 *25A/m
H=3A/0,12 m B=4*3,14*10-7 N/A2 *25A/m
H=25A/m B=314*10-7 T

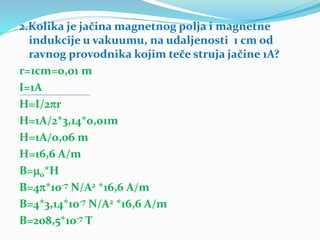

12. 2.Kolika je jačina magnetnog polja i magnetne
indukcije u vakuumu, na udaljenosti 1 cm od
ravnog provodnika kojim teče struja jačine 1A?
r=1cm=0,01 m
I=1A
H=I/2r
H=1A/2*3,14*0,01m
H=1A/0,06 m
H=16,6 A/m
B=0*H
B=4*10-7 N/A2 *16,6 A/m
B=4*3,14*10-7 N/A2 *16,6 A/m
B=208,5*10-7 T
