自動でできるかな？
- 1.
- 2.

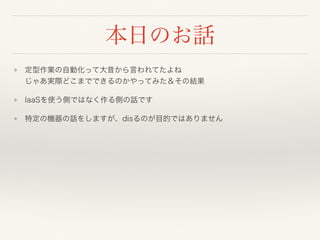

- 3. 本日のお話 ❖ 定型作業の自動化って大昔から言われてたよね じゃあ実際どこまでできるのかやってみた＆その結果 ❖ IaaSを使う側ではなく作る側の話です ❖特定の機器の話をしますが、disるのが目的ではありません

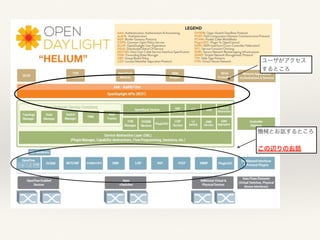

- 4.

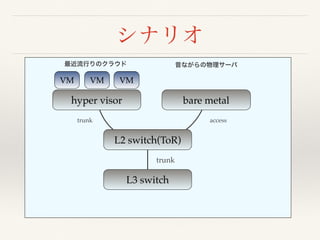

- 5. シナリオ VM VM VM hypervisor bare metal L2 switch(ToR) L3 switch trunk access trunk 最近流行りのクラウド 昔ながらの物理サーバ

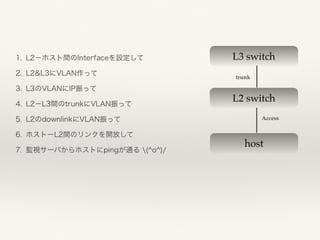

- 6. 1. L2−ホスト間のInterfaceを設定して 2. L2&L3にVLAN作って 3.L3のVLANにIP振って 4. L2−L3間のtrunkにVLAN振って 5. L2のdownlinkにVLAN振って 6. ホストーL2間のリンクを開放して 7. 監視サーバからホストにpingが通る (^o^)/ L3 switch host L2 switch trunk Access

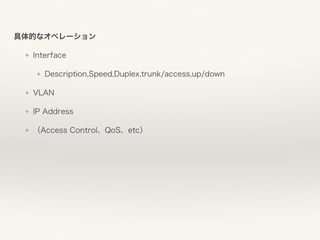

- 7. 具体的なオペレーション ❖ Interface ❖ Description,Speed,Duplex,trunk/access,up/down ❖VLAN ❖ IP Address ❖ （Access Control、QoS、etc）
- 8.

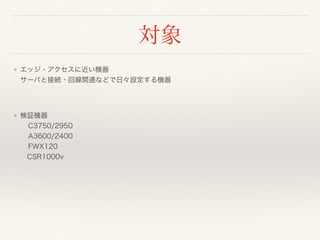

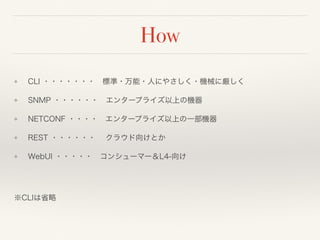

- 9. How ❖ CLI ・・・・・・・ 標準・万能・人にやさしく・機械に厳しく ❖SNMP ・・・・・・ エンタープライズ以上の機器 ❖ NETCONF ・・・・ エンタープライズ以上の一部機器 ❖ REST ・・・・・・ クラウド向けとか ❖ WebUI ・・・・・ コンシューマー＆L4-向け ※CLIは省略

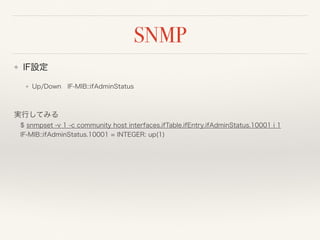

- 10. ❖ IF設定 ❖ Up/Down IF-MIB::ifAdminStatus 実行してみる $snmpset -v 1 -c community host interfaces.ifTable.ifEntry.ifAdminStatus.10001 i 1 IF-MIB::ifAdminStatus.10001 = INTEGER: up(1) SNMP
- 11. ❖ Speed/Duplex ❖ IF-MIB::ifHighSpeed ❖EtherLike-MIB::dot3StatsDuplexStatus 実行 $ snmpset -v 1 -c community host ifXTable.ifXEntry.ifHighSpeed.10001 i 1000 Error in packet. Reason: (noSuchName) There is no such variable name in this MIB. Failed object: IF-MIB::ifHighSpeed.10001

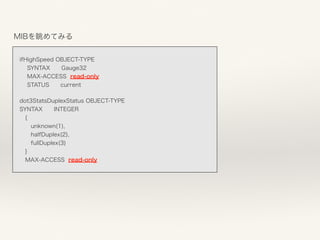

- 12. MIBを眺めてみる ifHighSpeed OBJECT-TYPE SYNTAX Gauge32 MAX-ACCESSread-only STATUS current dot3StatsDuplexStatus OBJECT-TYPE SYNTAX INTEGER { unknown(1), halfDuplex(2), fullDuplex(3) } MAX-ACCESS read-only

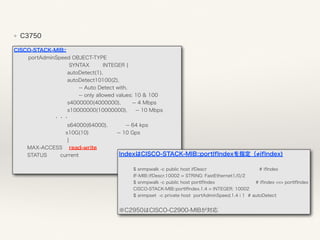

- 13. ❖ C3750 CISCO-STACK-MIB:: portAdminSpeed OBJECT-TYPE SYNTAXINTEGER { autoDetect(1), autoDetect10100(2), -- Auto Detect with, -- only allowed values: 10 & 100 s4000000(4000000), -- 4 Mbps s10000000(10000000), -- 10 Mbps ・・・ s64000(64000), -- 64 kps s10G(10) -- 10 Gps } MAX-ACCESS read-write STATUS current IndexはCISCO-STACK-MIB::portIfIndexを指定（ ifIndex) $ snmpwalk -c public host ifDescr # ifIndex IF-MIB::ifDescr.10002 = STRING: FastEthernet1/0/2 $ snmpwalk -c public host portIfIndex # ifIndex <=> portIfIndex CISCO-STACK-MIB::portIfIndex.1.4 = INTEGER: 10002 $ snmpset -c private host portAdminSpeed.1.4 i 1 # autoDetect ※C2950はCISCO-C2900-MIBが対応

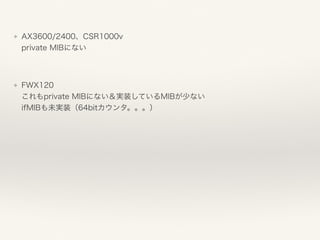

- 14. ❖ AX3600/2400、CSR1000v private MIBにない ❖FWX120 これもprivate MIBにない＆実装しているMIBが少ない ifMIBも未実装（64bitカウンタ。。。）

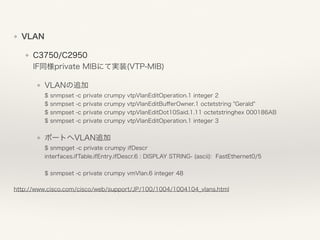

- 15. ❖ VLAN ❖ C3750/C2950 IF同様privateMIBにて実装(VTP-MIB) ❖ VLANの追加 $ snmpset -c private crumpy vtpVlanEditOperation.1 integer 2 $ snmpset -c private crumpy vtpVlanEditBufferOwner.1 octetstring "Gerald" $ snmpset -c private crumpy vtpVlanEditDot10Said.1.11 octetstringhex 000186AB $ snmpset -c private crumpy vtpVlanEditOperation.1 integer 3 ❖ ポートへVLAN追加 $ snmpget -c private crumpy ifDescr interfaces.ifTable.ifEntry.ifDescr.6 : DISPLAY STRING- (ascii): FastEthernet0/5 $ snmpset -c private crumpy vmVlan.6 integer 48 http://www.cisco.com/cisco/web/support/JP/100/1004/1004104_vlans.html

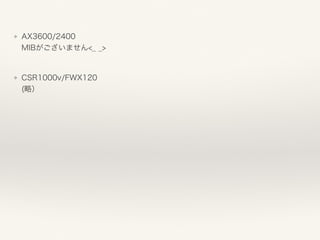

- 16. ❖ AX3600/2400 MIBがございません<_ _> ❖CSR1000v/FWX120 (略）

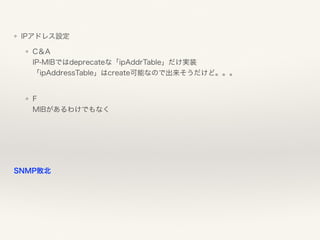

- 17.
- 18.

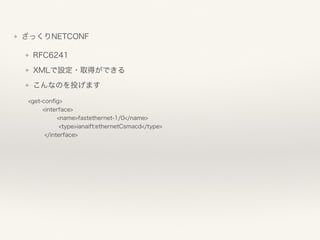

- 19. ❖ ざっくりNETCONF ❖ RFC6241 ❖XMLで設定・取得ができる ❖ こんなのを投げます <get-config> <interface> <name>fastethernet-1/0</name> <type>ianaift:ethernetCsmacd</type> </interface>

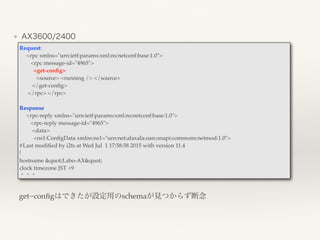

- 20. ❖ AX3600/2400 Request: <rpc xmlns="urn:ietf:params:xml:ns:netconf:base:1.0"> <rpcmessage-id="4965"> <get-config> <source> <running /> </source> </get-config> </rpc> </rpc> Response <rpc-reply xmlns="urn:ietf:params:xml:ns:netconf:base:1.0"> <rpc-reply message-id="4965"> <data> <ns1:ConfigData xmlns:ns1="urn:net:alaxala:oan:onapi:commons:netmod:1.0"> #Last modified by i2ts at Wed Jul 1 17:58:58 2015 with version 11.4 ! hostname "Labo-AX" clock timezone JST +9 ・・・ get−configはできたが設定用のschemaが見つからず断念
- 21. ❖ CSR1000v 標準schemaよりもなんでも出来る分、こっちの方が便利かも <?xml version="1.0"encoding="UTF-8"?> <rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0"> <edit-config> <target> <running/> </target> <config> <cli-config-data> <cmd> interface GigabitEthernet2 </cmd> <cmd> speed 1000 </cmd> </cli-config-data> </config> </edit-config> </rpc>]]>]]>
- 22.

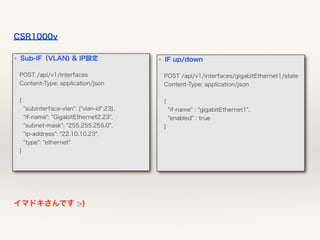

- 23. CSR1000v イマドキさんです :-) ❖ IFup/down POST /api/v1/interfaces/gigabitEthernet1/state Content-Type: application/json { "if-name" : "gigabitEthernet1", "enabled" : true } ❖ Sub-IF（VLAN) & IP設定 POST /api/v1/interfaces Content-Type: application/json { "subinterface-vlan": {"vlan-id":23}, "if-name": "GigabitEthernet2.23", "subnet-mask": "255.255.255.0", "ip-address": "22.10.10.23", "type": "ethernet" }

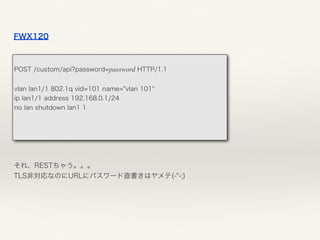

- 24. FWX120 それ、RESTちゃう。。。 TLS非対応なのにURLにパスワード直書きはヤメテ(-"-;) POST /custom/api?password=password HTTP/1.1 vlanlan1/1 802.1q vid=101 name="vlan 101" ip lan1/1 address 192.168.0.1/24 no lan shutdown lan1 1

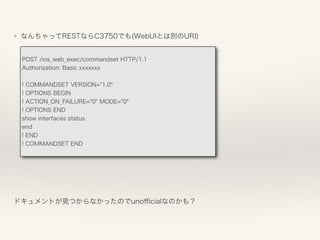

- 25. ❖ なんちゃってRESTならC3750でも(WebUIとは別のURI) ドキュメントが見つからなかったのでunofficialなのかも？ POST /ios_web_exec/commandsetHTTP/1.1 Authorization: Basic xxxxxxx ! COMMANDSET VERSION="1.0" ! OPTIONS BEGIN ! ACTION_ON_FAILURE="0" MODE="0" ! OPTIONS END show interfaces status end ! END ! COMMANDSET END
- 26. WebGUI ❖ コンシューマー向けブロードバンドルータやLoad balancer/Firewall、 その他直観的な操作のほうが分かりやすい機器などで実装 ❖ブラウザ経由で設定するので、HTTPのリクエスト・レスポンスがわかれば なんでもできる（はず） LiveHTTPHeaderなりFiddlerなりで解析頑張りましょう （略）

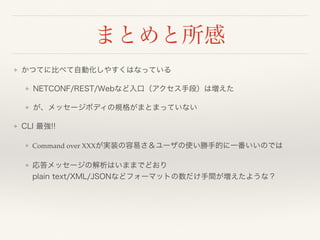

- 27. まとめと所感 ❖ かつてに比べて自動化しやすくはなっている ❖ NETCONF/REST/Webなど入口（アクセス手段）は増えた ❖が、メッセージボディの規格がまとまっていない ❖ CLI 最強!! ❖ Command over XXXが実装の容易さ＆ユーザの使い勝手的に一番いいのでは ❖ 応答メッセージの解析はいままでどおり plain text/XML/JSONなどフォーマットの数だけ手間が増えたような？

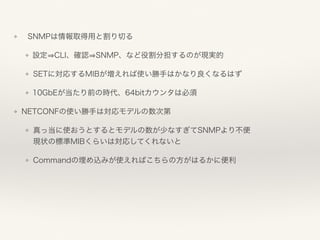

- 28. ❖ SNMPは情報取得用と割り切る ❖ 設定CLI、確認 SNMP、など役割分担するのが現実的 ❖ SETに対応するMIBが増えれば使い勝手はかなり良くなるはず ❖ 10GbEが当たり前の時代、64bitカウンタは必須 ❖ NETCONFの使い勝手は対応モデルの数次第 ❖ 真っ当に使おうとするとモデルの数が少なすぎてSNMPより不便 現状の標準MIBくらいは対応してくれないと ❖ Commandの埋め込みが使えればこちらの方がはるかに便利

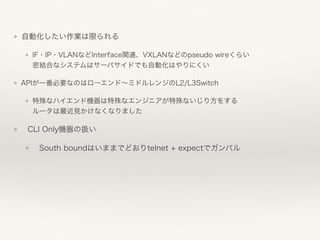

- 29. ❖ 自動化したい作業は限られる ❖ IF・IP・VLANなどInterface関連、VXLANなどのpseudowireくらい 密結合なシステムはサーバサイドでも自動化はやりにくい ❖ APIが一番必要なのはローエンド∼ミドルレンジのL2/L3Switch ❖ 特殊なハイエンド機器は特殊なエンジニアが特殊ないじり方をする ルータは最近見かけなくなりました ❖ CLI Only機器の扱い ❖ South boundはいままでどおりtelnet + expectでガンバル

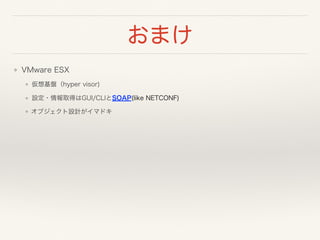

- 30. おまけ ❖ VMware ESX ❖仮想基盤（hyper visor) ❖ 設定・情報取得はGUI/CLIとSOAP(like NETCONF) ❖ オブジェクト設計がイマドキ
- 31. ❖ Request: <QueryDvsConfigTarget xmlns="urn:vim25"> <_thistype="DistributedVirtualSwitchManager">ha-dvsmanager</_this> </QueryDvsConfigTarget> ❖ Response: <QueryDvsConfigTargetResponse xmlns="urn:vim25"> <returnval> <distributedVirtualPortgroup> <switchName>DSwitch</switchName> <switchUuid>0c 60 37 50 ef 60 45 49-07 36 1d 31 13 65 f5 dd</switchUuid> <portgroupName>common segment</portgroupName> ・・・・・ <distributedVirtualSwitch> <switchName>test-network</switchName> <switchUuid>3f 90 03 50 64 12 05 33-49 84 05 2e 78 45 47 16</switchUuid> </distributedVirtualSwitch> </returnval> </QueryDvsConfigTargetResponse> require 'rbvmomi' vim = RbVmomi::VIM.connect(:host=>host, :user=>user, :password=>pass, :insecure=>true) # connect server vim.serviceContent.dvSwitchManager.QueryDvsConfigTarget # query お膳立て含めて３行 仮想スイッチの取得

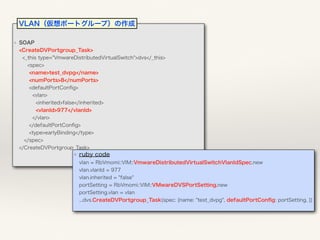

- 32. ❖ SOAP <CreateDVPortgroup_Task> <_this type="VmwareDistributedVirtualSwitch">dvs</_this> <spec> <name>test_dvpg</name> <numPorts>8</numPorts> <defaultPortConfig> <vlan> <inherited>false</inherited> <vlanId>977</vlanId> </vlan> </defaultPortConfig> <type>earlyBinding</type> </spec> </CreateDVPortgroup_Task> ❖ruby code vlan = RbVmomi::VIM::VmwareDistributedVirtualSwitchVlanIdSpec.new vlan.vlanId = 977 vlan.inherited = "false" portSetting = RbVmomi::VIM::VMwareDVSPortSetting.new portSetting.vlan = vlan ...dvs.CreateDVPortgroup_Task(spec: {name: "test_dvpg", defaultPortConfig: portSetting, }) VLAN（仮想ポートグループ）の作成
