ネットワークプログラマビリティ勉強会

Copyright©2014 NTT corp. All Rights Reserved.
OpenFlowソフトウェアスイッチ
Lagopus
2015/4/23
NTT未来ねっと研究所日比智也 (hibitomo)

1Copyright©2014 NTT corp. All Rights Reserved.
構成
 Lagopusの概要
 Lagopus（OpenFlow）で遊んでみる

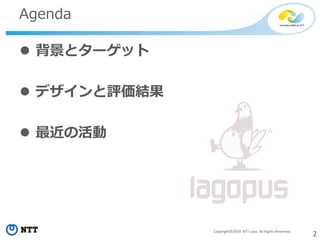

Agenda
 背景とターゲット
 デザインと評価結果
 最近の活動

コントローラ

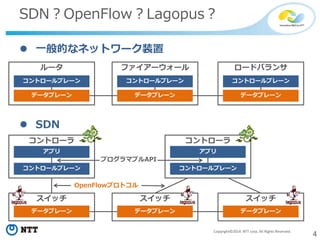

SDN？OpenFlow？Lagopus？
 一般的なネットワーク装置
ルータ
コントロールプレーン
データプレーン
ファイアーウォール
ロードバランサ
 SDN
スイッチ
スイッチ
スイッチ
アプリ
コントローラ
アプリ
プログラマブルAPI
OpenFlowプロトコル

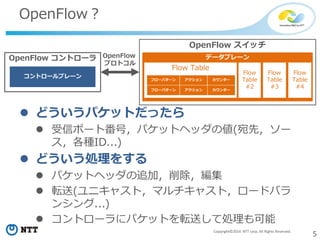

OpenFlow？
 どういうパケットだったら
 受信ポート番号，パケットヘッダの値(宛先，ソー
ス，各種ID...)
 どういう処理をする
 パケットヘッダの追加，削除，編集
 転送(ユニキャスト，マルチキャスト，ロードバラ
ンシング...)
 コントローラにパケットを転送して処理も可能
OpenFlow コントローラ
OpenFlow
プロトコル
OpenFlow スイッチ
Flow Table
フローパターンアクション
フローパターンアクションカウンター
カウンター
Flow
Table
#2
Flow
Table
#3
Flow
Table
#4

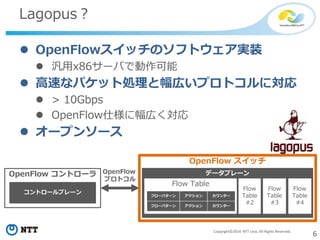

Lagopus？
 OpenFlowスイッチのソフトウェア実装
 汎用x86サーバで動作可能
 高速なパケット処理と幅広いプロトコルに対応
 > 10Gbps
 OpenFlow仕様に幅広く対応
 オープンソース
OpenFlow
プロトコル
Flow Table
カウンター
Flow
Table
#2
Flow
Table
#3
Flow
Table
#4

何ができる？

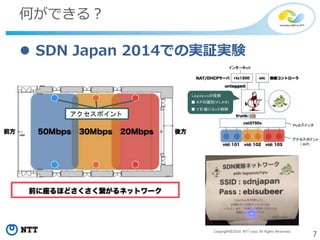

 SDN Japan 2014での実証実験
アクセスポイント
■ A Pの識別(V LA N )
■ V ID 毎にQoS制御
ＰｏＥスイッチ
インターネット
( ＡＰ)
La g op u sの役割

何ができる？

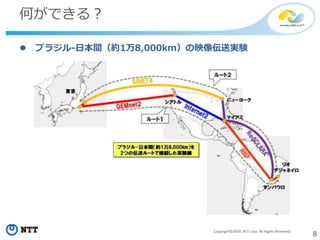

 ブラジル-日本間（約1万8,000km）の映像伝送実験

何ができる？
 iPOP2015での実証実験
LagopusLagopus
Packet Transport
(MPLS-TP)
Optical Packet Transport
OFRO/Ryu
H-CNT
ODENOS/Ryu
Orchestrator (ODENOS)
Trema Edge
Lagopus
SDN NW
Optical/
Transport
NW
Video streaming
Copies packets and
dispatches them to two paths

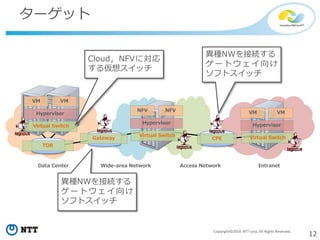

ターゲット
TOR
Virtual Switch
Hypervisor
VM VM
Virtual Switch
Hypervisor
NFV NFV
Virtual Switch
Hypervisor
VM VM
Gateway CPE
Data Center Wide-area Network Access Network Intranet
Cloud，NFVに対応
する仮想スイッチ
異種NWを接続する
ゲートウェイ向け
ソフトスイッチ
異種NWを接続する
ゲートウェイ向け
ソフトスイッチ

Agenda
 最近の活動

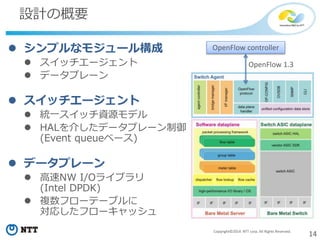

設計の概要
 シンプルなモジュール構成
 スイッチエージェント
 データプレーン
 スイッチエージェント
 統一スイッチ資源モデル
 HALを介したデータプレーン制御
(Event queueベース)
 データプレーン
 高速NW I/Oライブラリ
(Intel DPDK)
 複数フローテーブルに
対応したフローキャッシュ
OpenFlow controller
OpenFlow 1.3

機能評価の例
 Conformance test results by Ryu Certification
 http://osrg.github.io/ryu/certification.html
OpenFlow Switch
Action
(56)
Set Field
(170)
Match
(714)
Group
(15)
Meter
(36)
Total
(991)
Software
CpQd 50 159 708 15 30 962
Indigo Virtual Switch 17 46 337 1 0 401
LINC 24 68 428 3 0 523
Open vSwitch 34 96 534 6 0 670
Open vSwitch netdev 34 90 467 8 0 599
Trema Switch 50 159 708 15 34 966
Lagopus 56 161 714 15 34 980
Hardware
Centec V350 3 8 172 4 0 187
Edge-Core AS4600 3 0 63 0 18 84
HP 2920 0 2 44 0 0 46
IBM G8264 6 14 108 0 0 128
NEC PF5220 7 37 216 3 0 263
NoviKit200 37 35 164 15 0 251
Pica8 P-3290 24 49 362 0 0 435

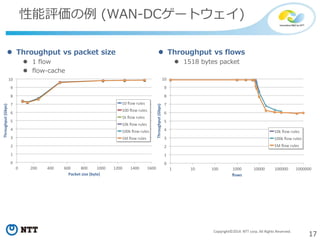

性能評価の例 (WAN-DCゲートウェイ)
0
1
2
3
4
5
6
7
8
9
10
0 200 400 600 800 1000 1200 1400 1600
Throughput(Gbps)
Packet size (byte)
10 flow rules
100 flow rules
1k flow rules
10k flow rules
100k flow rules
1M flow rules
0
1
2
3
4
5
6
7
8
9
10
1 10 100 1000 10000 100000 1000000
Throughput(Gbps)
flows
10k flow rules
100k flow rules
1M flow rules
 Throughput vs packet size
 1 flow
 flow-cache
 Throughput vs flows
 1518 bytes packet

性能評価の例 (L2スイッチ)
 Throughput vs packet size
0
1000
2000
3000
4000
5000
6000
7000
8000
9000
10000
LINC OVS (netdev) OVS (kernel) Lagopus
(software)
Mbps
72
128
256
512
1024
1280
1518
Packet size
(bytes)

Agenda
 最近の活動

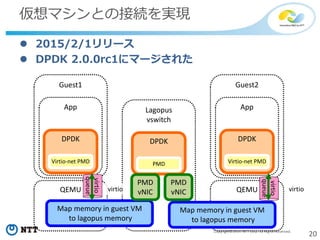

仮想マシンとの接続を実現
 2015/2/1リリース
 DPDK 2.0.0rc1にマージされた
Guest1
QEMU
App
DPDK
Guest2
QEMU
App
DPDK
Virtio-net PMD Virtio-net PMD
Lagopus
vswitch
DPDK
PMD
Map memory in guest VM
to lagopus memory
Map memory in guest VM
to lagopus memory
virtio virtio
virtio
queue
virtio
queue
PMD
vNIC
PMD
vNIC

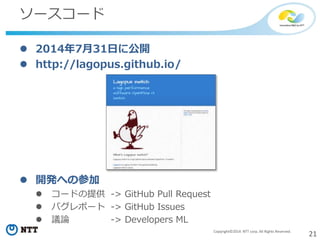

ソースコード
 2014年7月31日に公開
 http://lagopus.github.io/
 開発への参加
 コードの提供 -> GitHub Pull Request
 バグレポート -> GitHub Issues
 議論 -> Developers ML

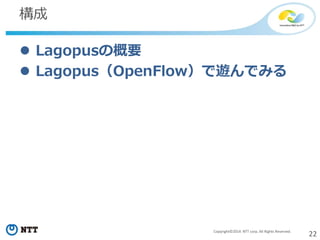

構成
 Lagopusの概要
 Lagopus（OpenFlow）で遊んでみる

本日のテーマ
 Flowを設計して動かしてみる
 OpenFlowっぽいことをする

OpenFlow？
 どういうパケットだったら
 受信ポート番号，パケットヘッダの値(宛先，ソー
ス，各種ID...)
 どういう処理をする
 パケットヘッダの追加，削除，編集
 転送(ユニキャスト，マルチキャスト，ロードバラ
ンシング...)
 コントローラにパケットを転送して処理も可能
OpenFlow
プロトコル
Flow Table
カウンター
Flow
Table
#2
Flow
Table
#3
Flow
Table
#4

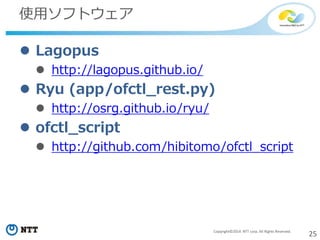

使用ソフトウェア
 Lagopus
 http://lagopus.github.io/
 Ryu (app/ofctl_rest.py)
 http://osrg.github.io/ryu/
 ofctl_script
 http://github.com/hibitomo/ofctl_script

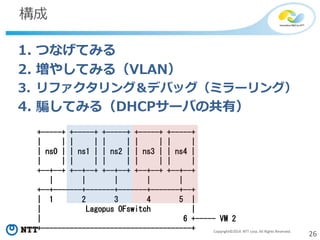

構成
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| Lagopus OFswitch |
| 6 +----- VM 2
+-------------------------------------+
1. つなげてみる
2. 増やしてみる（VLAN）
3. リファクタリング＆デバッグ（ミラーリング）
4. 騙してみる（DHCPサーバの共有）

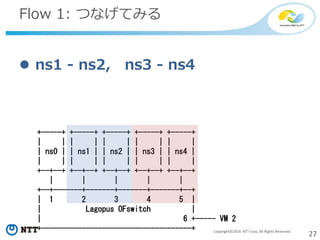

Flow 1: つなげてみる
 ns1 - ns2, ns3 - ns4
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +----- VM 2
+-------------------------------------+

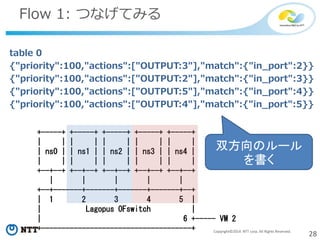

table 0
{"priority":100,"actions":["OUTPUT:3"],"match":{"in_port":2}}
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +----- VM 2
+-------------------------------------+
双方向のルール
を書く

 ユースケース
 ポートVLAN
 タグ変換
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +----- VM 2
+-------------------------------------+

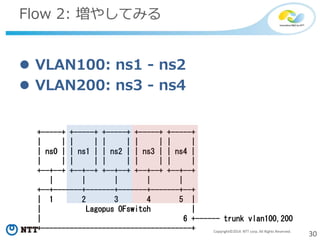

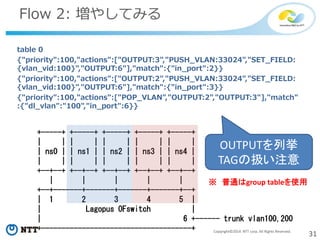

Flow 2: 増やしてみる
 VLAN100: ns1 - ns2
 VLAN200: ns3 - ns4
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+

table 0
{"priority":100,"actions":["OUTPUT:3","PUSH_VLAN:33024","SET_FIELD:
{vlan_vid:100}","OUTPUT:6"],"match":{"in_port":2}}
{"priority":100,"actions":["OUTPUT:2","PUSH_VLAN:33024","SET_FIELD:
{vlan_vid:100}","OUTPUT:6"],"match":{"in_port":3}}
{"priority":100,"actions":["POP_VLAN","OUTPUT:2","OUTPUT:3"],"match"
:{"dl_vlan":"100","in_port":6}}
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+
OUTPUTを列挙
TAGの扱い注意
※ 普通はgroup tableを使用

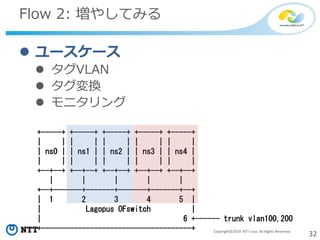

 タグVLAN
 タグ変換
 モニタリング
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+

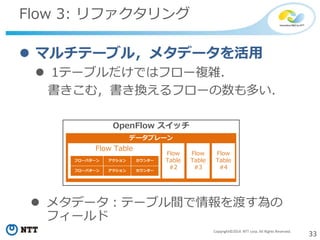

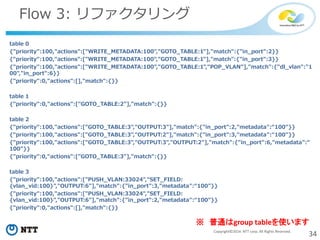

Flow 3: リファクタリング
 マルチテーブル，メタデータを活用
 1テーブルだけではフロー複雑．
書きこむ，書き換えるフローの数も多い．
Flow Table
カウンター
Flow
Table
#2
Flow
Table
#3
Flow
Table
#4
 メタデータ：テーブル間で情報を渡す為の
フィールド

table 0
{"priority":100,"actions":["WRITE_METADATA:100","GOTO_TABLE:1"],"match":{"in_port":2}}
{"priority":100,"actions":["WRITE_METADATA:100","GOTO_TABLE:1","POP_VLAN"],"match":{"dl_vlan":"1
00","in_port":6}}
{"priority":0,"actions":[],"match":{}}
table 1
{"priority":0,"actions":["GOTO_TABLE:2"],"match":{}}
table 2
{"priority":100,"actions":["GOTO_TABLE:3","OUTPUT:3"],"match":{"in_port":2,"metadata":“100"}}
{"priority":100,"actions":["GOTO_TABLE:3","OUTPUT:3","OUTPUT:2"],"match":{"in_port":6,"metadata":“
100"}}
table 3
{"priority":100,"actions":["PUSH_VLAN:33024","SET_FIELD:
{vlan_vid:100}","OUTPUT:6"],"match":{"in_port":3,"metadata":“100"}}
※ 普通はgroup tableを使います

table 0
00","in_port":6}}
table 1
table 2
100"}}
table 3
• 入力ポート，TAGからVLANを識別
• Metadataにメモ
Application 1
• Accessへのブロードキャスト
Application 2
• Trunkへのブロードキャスト
• デバッグ用
※ 普通はgroup tableを使います

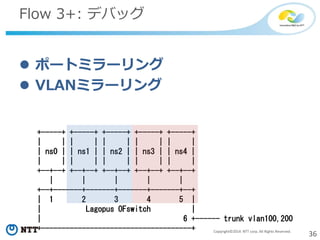

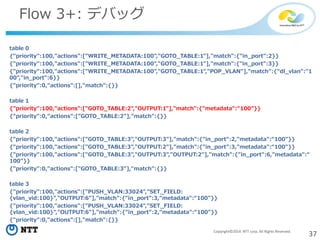

Flow 3+: デバッグ
 ポートミラーリング
 VLANミラーリング
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+

table 0
00","in_port":6}}
table 1
{"priority":100,"actions":["GOTO_TABLE:2","OUTPUT:1"],"match":{"metadata":“100"}}
table 2
100"}}
table 3

table 0
00","in_port":6}}
table 1
{"priority":100,"actions":["GOTO_TABLE:2","OUTPUT:1"],"match":{"metadata":“100"}}
table 2
100"}}
table 3
• Metadataを用いて識別．
• パケットをミラーリング
• 入力ポート，TAGからVLANを識別
• Metadataにメモ
Application 1
• Accessへのブロードキャスト
Application 2
• Trunkへのブロードキャスト

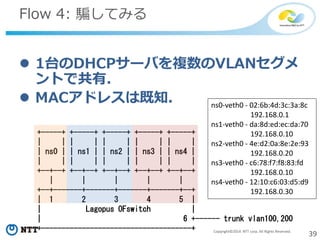

Flow 4: 騙してみる
 1台のDHCPサーバを複数のVLANセグメ
ントで共有．
 MACアドレスは既知．
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+
ns0-veth0 - 02:6b:4d:3c:3a:8c
192.168.0.1
ns1-veth0 - da:8d:ed:ec:da:70
192.168.0.10
ns2-veth0 - 4e:d2:0a:8e:2e:93
192.168.0.20
ns3-veth0 - c6:78:f7:f8:83:fd
192.168.0.10
ns4-veth0 - 12:10:c6:03:d5:d9
192.168.0.30

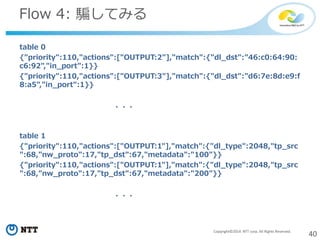

table 0
{"priority":110,"actions":["OUTPUT:2"],"match":{"dl_dst":"46:c0:64:90:
c6:92","in_port":1}}
{"priority":110,"actions":["OUTPUT:3"],"match":{"dl_dst":"d6:7e:8d:e9:f
8:a5","in_port":1}}
．．．
table 1
{"priority":110,"actions":["OUTPUT:1"],"match":{"dl_type":2048,"tp_src
":68,"nw_proto":17,"tp_dst":67,"metadata":"100"}}
．．．

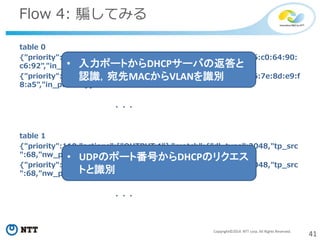

table 0
{"priority":110,"actions":["OUTPUT:2"],"match":{"dl_dst":"46:c0:64:90:
c6:92","in_port":1}}
{"priority":110,"actions":["OUTPUT:3"],"match":{"dl_dst":"d6:7e:8d:e9:f
8:a5","in_port":1}}
．．．
table 1
．．．
• 入力ポートからDHCPサーバの返答と
認識，宛先MACからVLANを識別
• UDPのポート番号からDHCPのリクエス
トと識別

 仮想マシンの共有（NFV，アプリ）
 ユニキャストのマルチキャスト化
+-----+ +-----+ +-----+ +-----+ +-----+
| | | | | | | | | |
| ns0 | | ns1 | | ns2 | | ns3 | | ns4 |
| | | | | | | | | |
+--+--+ +--+--+ +--+--+ +--+--+ +--+--+
| | | | |
+--+-------+-------+-------+-------+--+
| 1 2 3 4 5 |
| 6 +------ trunk vlan100,200
+-------------------------------------+

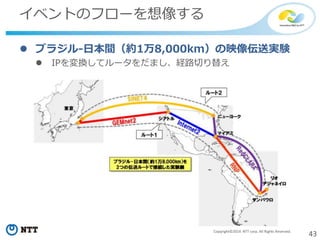

イベントのフローを想像する
 ブラジル-日本間（約1万8,000km）の映像伝送実験
 IPを変換してルータをだまし、経路切り替え

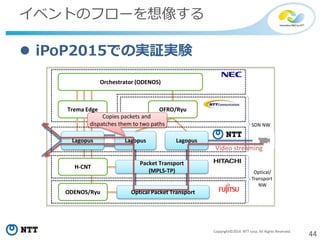

 iPoP2015での実証実験
LagopusLagopus
Packet Transport
(MPLS-TP)
Optical Packet Transport
OFRO/Ryu
H-CNT
ODENOS/Ryu
Orchestrator (ODENOS)
Trema Edge
Lagopus
SDN NW
Optical/
Transport
NW
Video streaming
Copies packets and
dispatches them to two paths

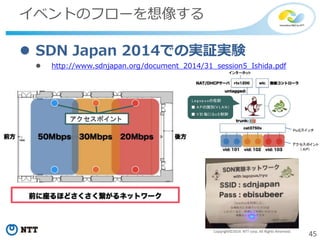

 SDN Japan 2014での実証実験
 http://www.sdnjapan.org/document_2014/31_session5_Ishida.pdf
■ A Pの識別(V LA N )
■ V ID 毎にQoS制御
ＰｏＥスイッチ
インターネット
( ＡＰ)
La g op u sの役割

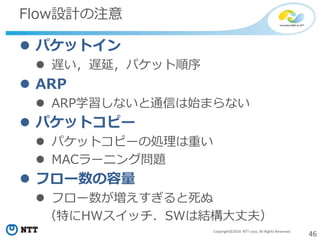

Flow設計の注意
 パケットイン
 遅い，遅延，パケット順序
 ARP
 ARP学習しないと通信は始まらない
 パケットコピー
 パケットコピーの処理は重い
 MACラーニング問題
 フロー数の容量
 フロー数が増えすぎると死ぬ
（特にHWスイッチ．SWは結構大丈夫）

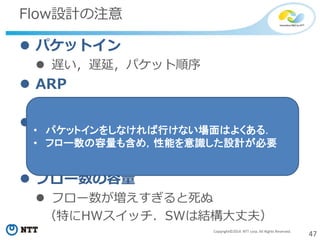

Flow設計の注意
 パケットイン
 遅い，遅延，パケット順序
 ARP
 ARP学習しないと通信は始まらない
 パケットコピー
 パケットコピーの処理は重い
 MACラーニング問題
 フロー数の容量
 フロー数が増えすぎると死ぬ
（特にHWスイッチ．SWは結構大丈夫）
• パケットインをしなければ行けない場面はよくある．
• フロー数の容量も含め，性能を意識した設計が必要

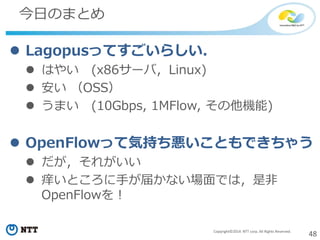

今日のまとめ
 Lagopusってすごいらしい．
 はやい (x86サーバ，Linux)
 安い（OSS）
 うまい (10Gbps, 1MFlow, その他機能)
 OpenFlowって気持ち悪いこともできちゃう
 だが，それがいい
 痒いところに手が届かない場面では，是非
OpenFlowを！

Thank you for your attention
This research is a part of the project for “Research and Development of
Network Virtualization Technology” supported by the Ministry of Internal
Affairs and Communications.
