![簡単なアプリをかく
• 単方向ブリッジ(raw sock版)
• requireのコードは除く…
function run(args)
local port1, port2 = args[1], args[2]
local c = config.new()
config.app(c, ‘port1’, rawsock, port1)
config.app(c, ‘port2’, rawsock, port2)
config.link(c, ‘port1.tx -> port2.rx’)
engine.configure(c)
engine.main()
end
配列は1から。
Configにパケット処理
ネットワークを表現す
る。初期化。
初期化したconfig
App名
App種別
引数
を与えて初期化。
２つのAppを接続する。
上記を適用し、起動。](https://image.slidesharecdn.com/npstudy161129-161128082853/75/npstudy-161129-8-2048.jpg)
![簡単なアプリをかく
• Packet dataの参照
• Ether type をとるには、例えば、このような感じ。
• ffi.C.ntohs(ffi.cast(‘uint16_t *’, packet.data + 12)[0])
• vlan tagをpopしたり、pushしたりするときも大体こういったAPIを読んで書いてい
る
• ほかには
• Packet.clone
• Packet.resize
• Packet.append
• Packet.prepend
• Packet.shift{left|right}
• などがある。](https://image.slidesharecdn.com/npstudy161129-161128082853/75/npstudy-161129-10-2048.jpg)
npstudy 161129
- 1. Lua(JIT) でpacket処理 ->楽しい Eishun Kondoh@shun159 npstudy 2016/11/29

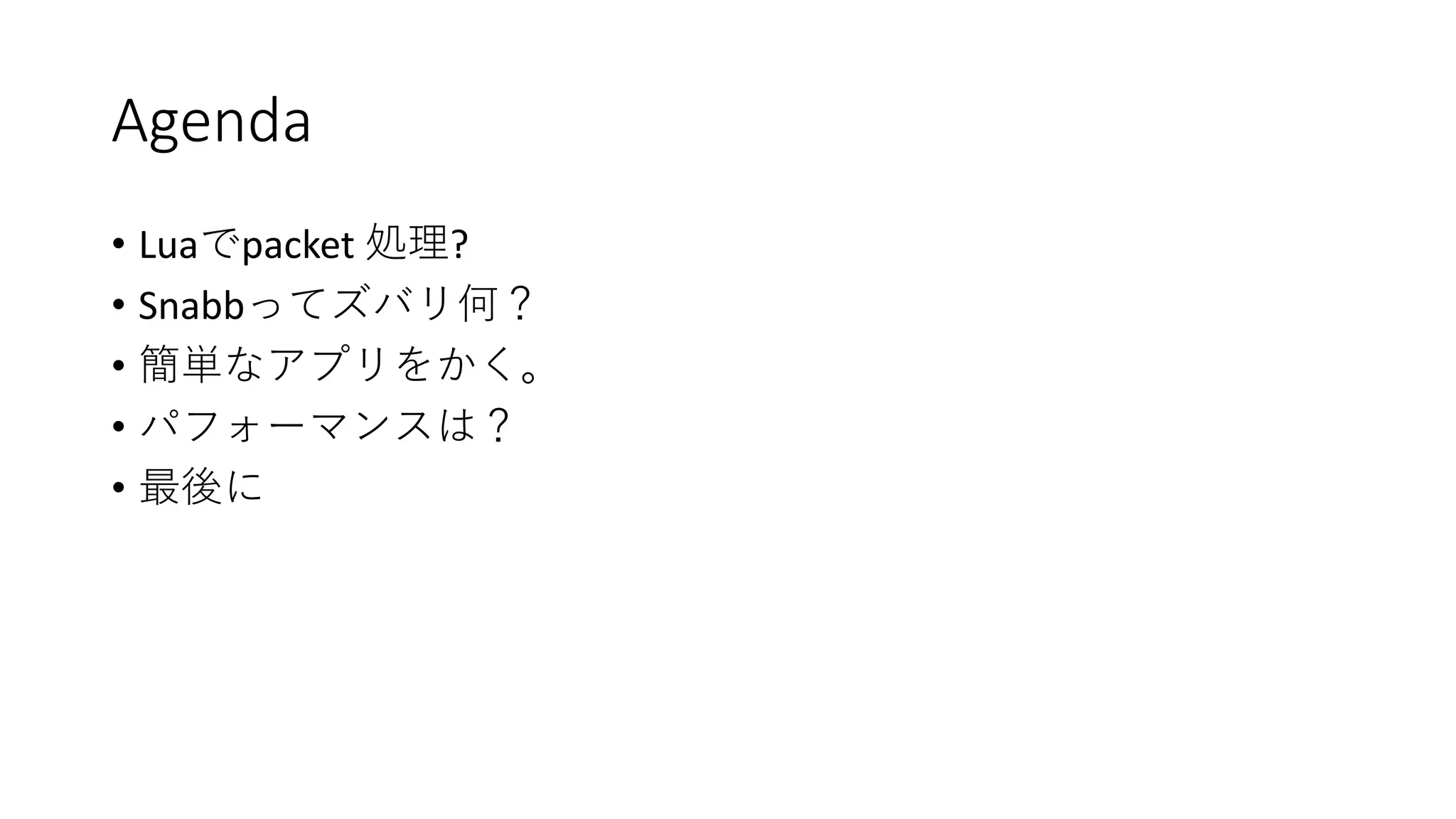

- 2. Agenda • Luaでpacket 処理? •Snabbってズバリ何？ • 簡単なアプリをかく。 • パフォーマンスは？ • 最後に

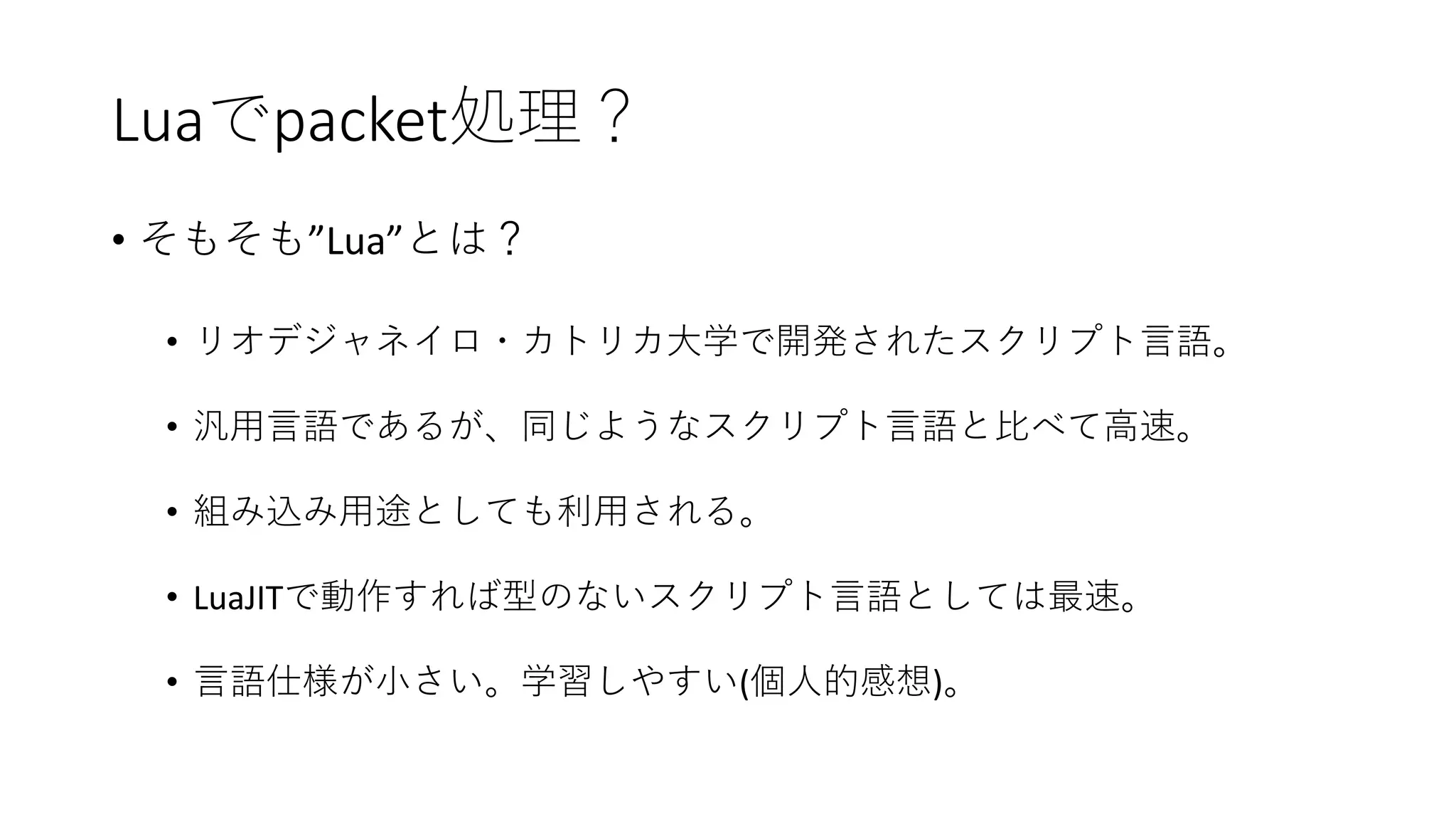

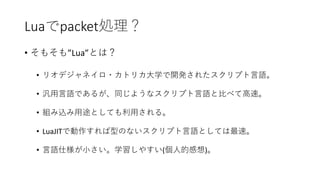

- 3. Luaでpacket処理？ • そもそも”Lua”とは？ • リオデジャネイロ・カトリカ大学で開発されたスクリプト言語。 •汎用言語であるが、同じようなスクリプト言語と比べて高速。 • 組み込み用途としても利用される。 • LuaJITで動作すれば型のないスクリプト言語としては最速。 • 言語仕様が小さい。学習しやすい(個人的感想)。

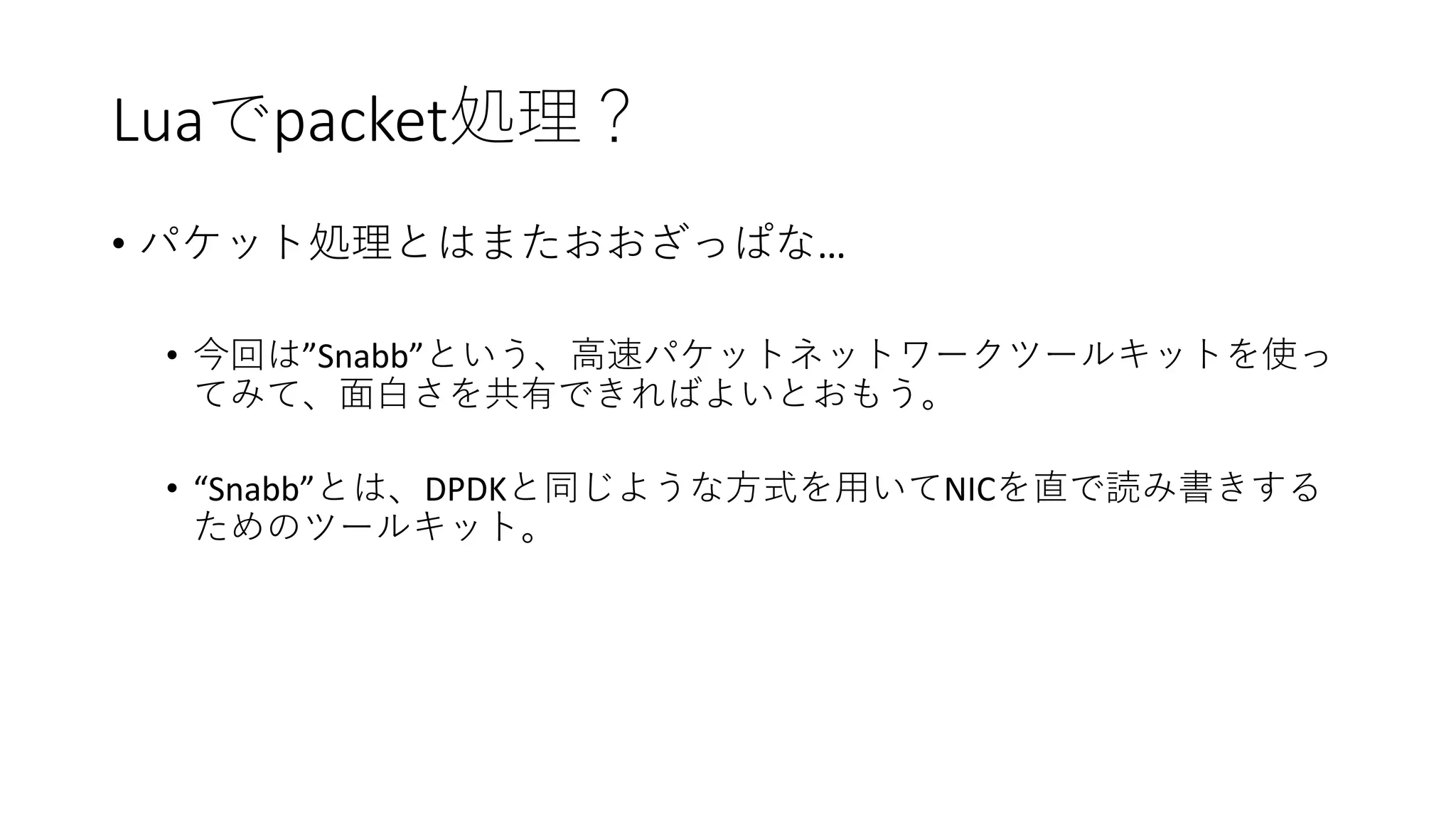

- 4. Luaでpacket処理？ • パケット処理とはまたおおざっぱな… • 今回は”Snabb”という、高速パケットネットワークツールキットを使っ てみて、面白さを共有できればよいとおもう。 •“Snabb”とは、DPDKと同じような方式を用いてNICを直で読み書きする ためのツールキット。

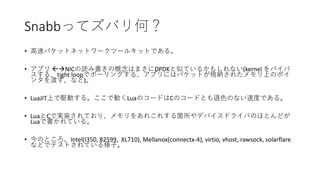

- 5. Snabbってズバリ何？ • 高速パケットネットワークツールキットである。 • アプリNICの読み書きの概念はまさにDPDKと似ているかもしれない(kernel をバイパ スする、tight loopでポーリングする、アプリにはパケットが格納されたメモリ上のポイ ンタを渡す、など)。 • LuaJIT上で駆動する。ここで動くLuaのコードはCのコードとも遜色のない速度である。 • LuaとCで実装されており、メモリをあれこれする箇所やデバイスドライバのほとんどが Luaで書かれている。 • 今のところ、Intel(I350, 82599, XL710), Mellanox(connectx-4), virtio, vhost, rawsock, solarflare などでテストされている様子。
- 6. Snabbってズバリ何？ • 個人的にユニークだと思っている点 • アプリケーション(Apps) •RouterやFirewallはたまたLoad Generator、NICに至るまで、snabbのアプリケーショ ンをこのAppsで構成する。 • アプリケーションネットワーク(App Networks) • 上記のAppsを有向グラフでつなぐ。 Intel NIC Filter1 Filter2 RawSock input inputoutput output tx tx rx rx

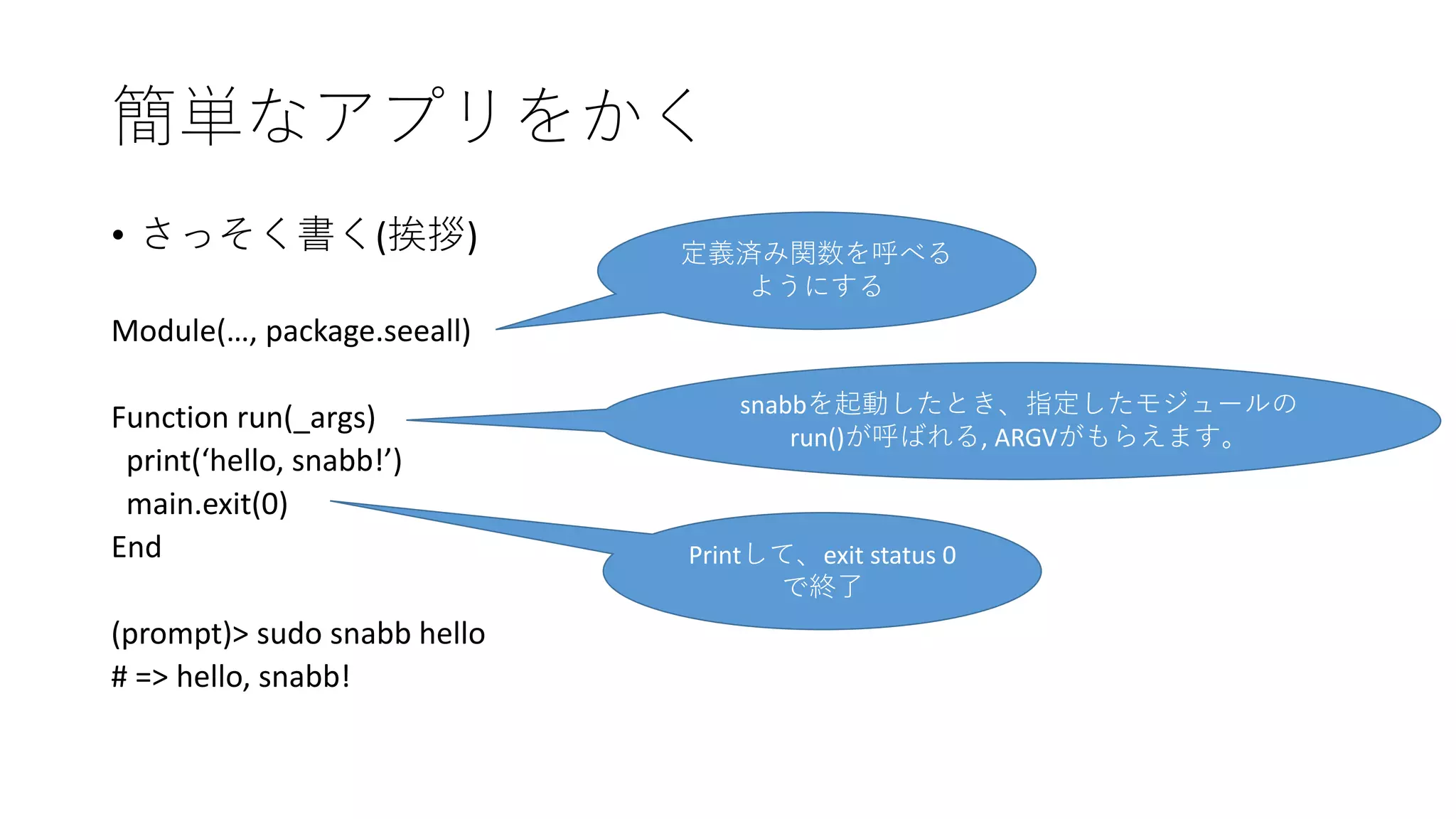

- 7. 簡単なアプリをかく • さっそく書く(挨拶) Module(…, package.seeall) Functionrun(_args) print(‘hello, snabb!’) main.exit(0) End (prompt)> sudo snabb hello # => hello, snabb! 定義済み関数を呼べる ようにする snabbを起動したとき、指定したモジュールの run()が呼ばれる, ARGVがもらえます。 Printして、exit status 0 で終了

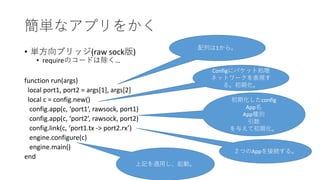

- 8. 簡単なアプリをかく • 単方向ブリッジ(raw sock版) •requireのコードは除く… function run(args) local port1, port2 = args[1], args[2] local c = config.new() config.app(c, ‘port1’, rawsock, port1) config.app(c, ‘port2’, rawsock, port2) config.link(c, ‘port1.tx -> port2.rx’) engine.configure(c) engine.main() end 配列は1から。 Configにパケット処理 ネットワークを表現す る。初期化。 初期化したconfig App名 App種別 引数 を与えて初期化。 ２つのAppを接続する。 上記を適用し、起動。

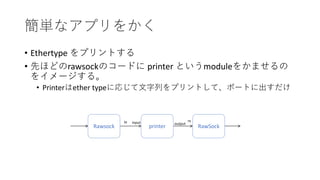

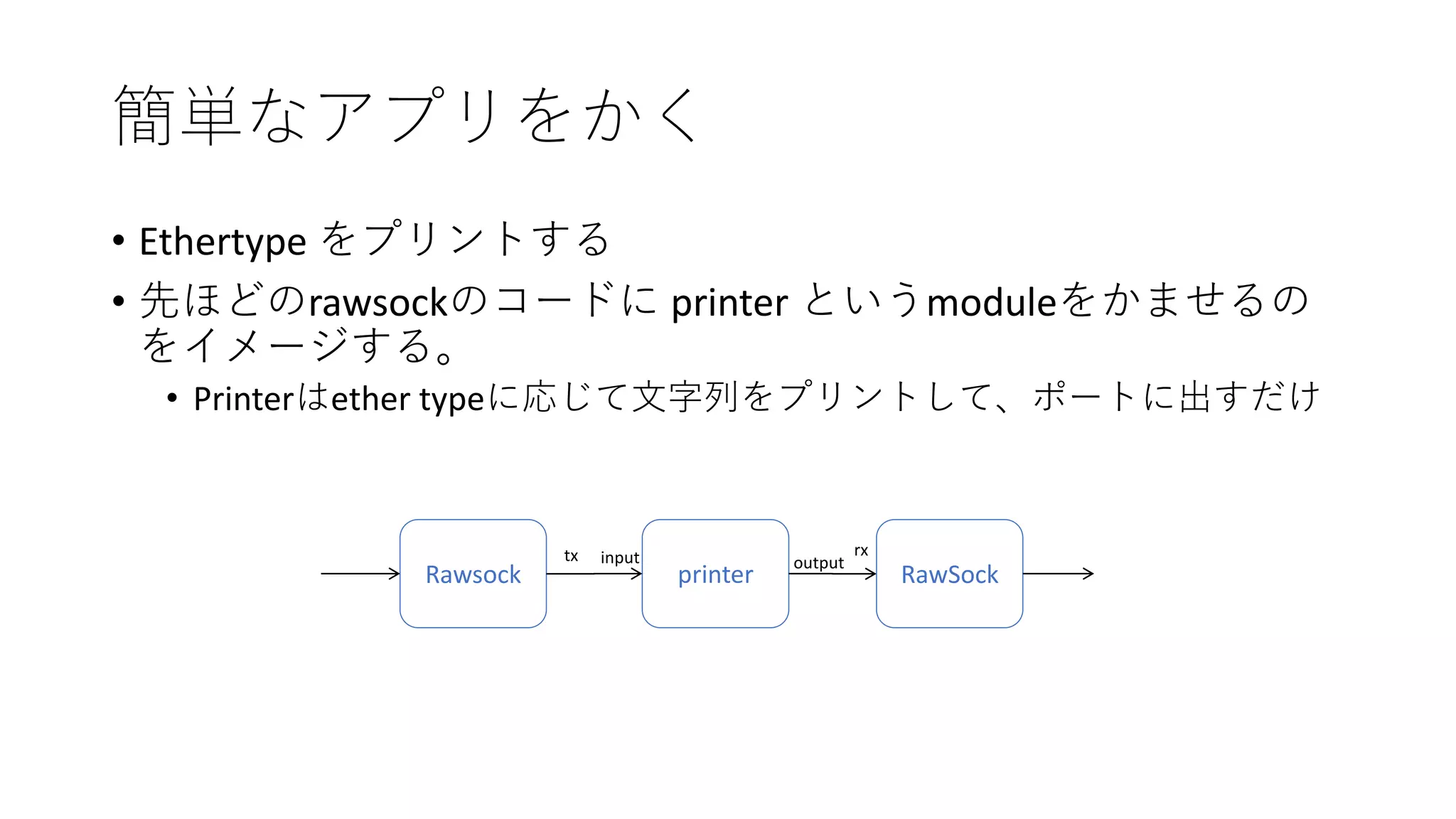

- 9. 簡単なアプリをかく • Ethertype をプリントする •先ほどのrawsockのコードに printer というmoduleをかませるの をイメージする。 • Printerはether typeに応じて文字列をプリントして、ポートに出すだけ Rawsock printer RawSock input outputtx rx

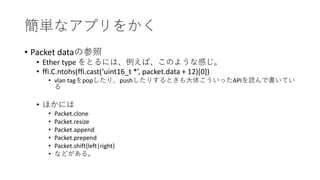

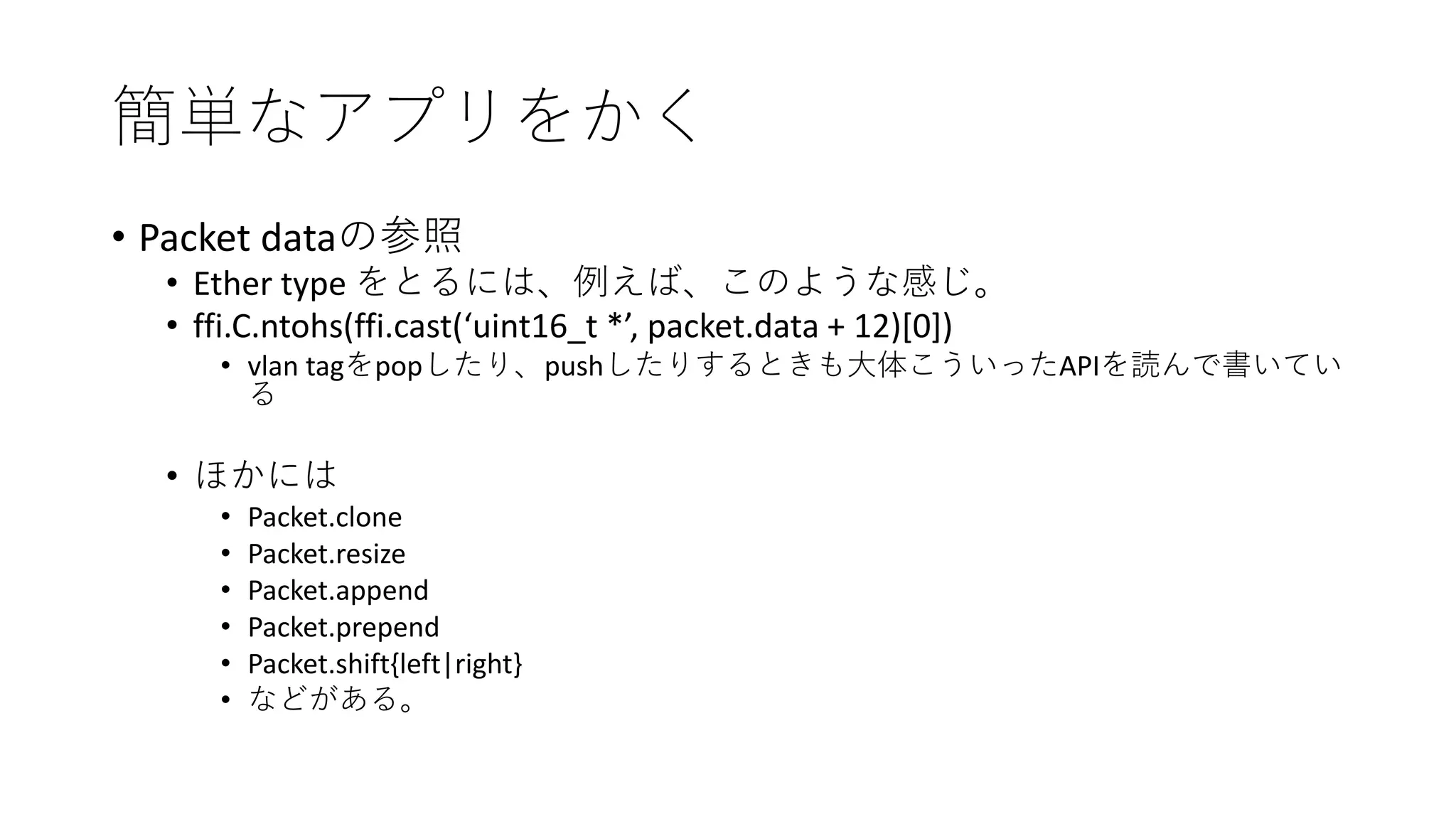

- 10. 簡単なアプリをかく • Packet dataの参照 •Ether type をとるには、例えば、このような感じ。 • ffi.C.ntohs(ffi.cast(‘uint16_t *’, packet.data + 12)[0]) • vlan tagをpopしたり、pushしたりするときも大体こういったAPIを読んで書いてい る • ほかには • Packet.clone • Packet.resize • Packet.append • Packet.prepend • Packet.shift{left|right} • などがある。
- 11.
- 12.

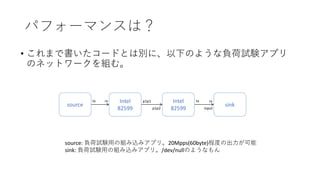

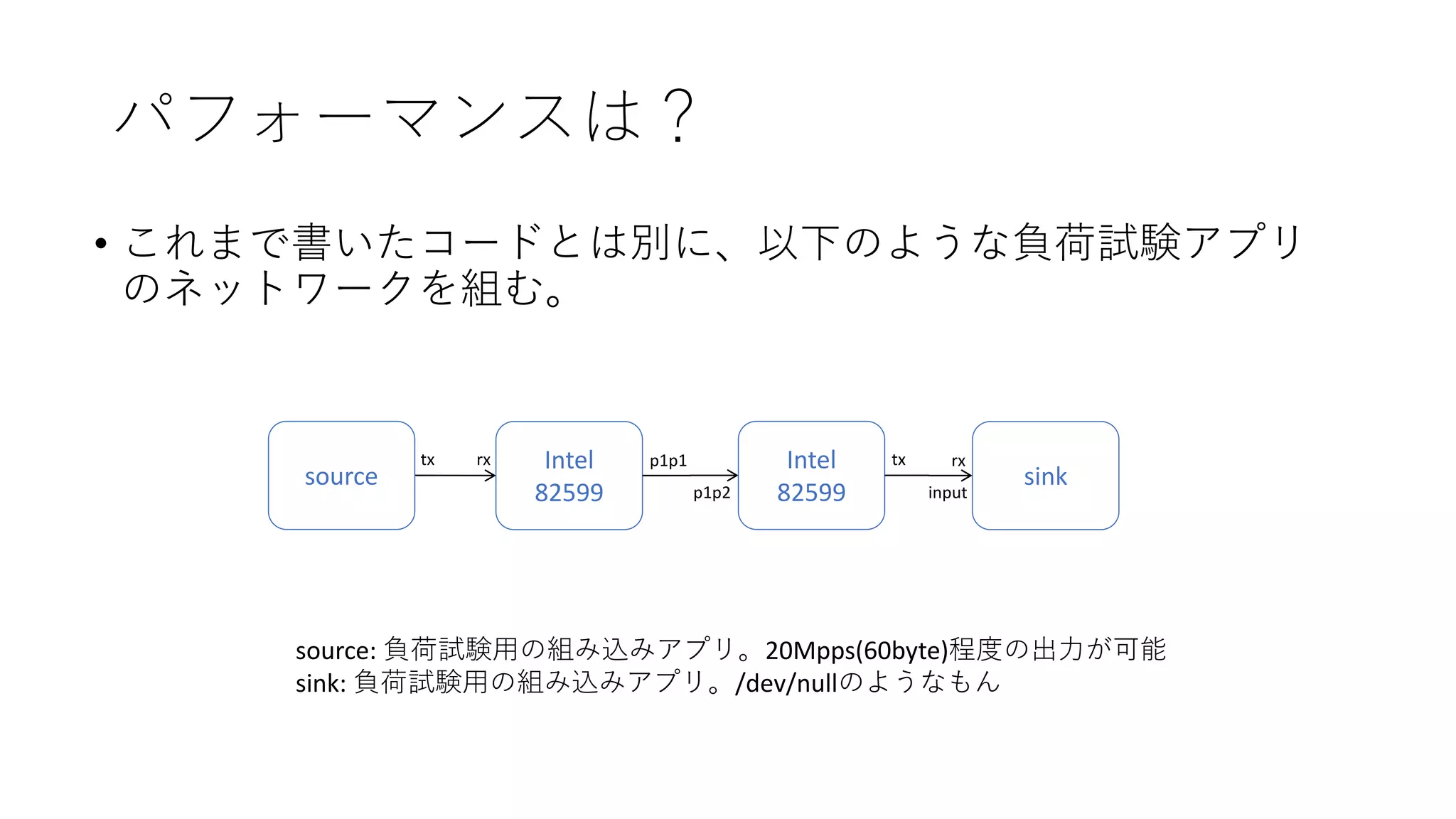

- 13. パフォーマンスは？ • これまで書いたコードとは別に、以下のような負荷試験アプリ のネットワークを組む。 Intel 82599 Intel 82599 sinkinput rx source tx rxtx source:負荷試験用の組み込みアプリ。20Mpps(60byte)程度の出力が可能 sink: 負荷試験用の組み込みアプリ。/dev/nullのようなもん p1p1 p1p2

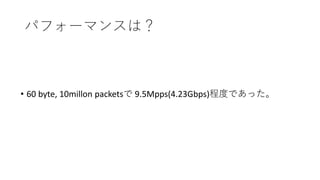

- 14. パフォーマンスは？ • 60 byte,10millon packetsで 9.5Mpps(4.23Gbps)程度であった。

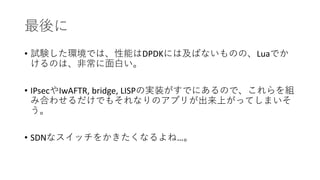

- 15. 最後に • 試験した環境では、性能はDPDKには及ばないものの、Luaでか けるのは、非常に面白い。 • IPsecやIwAFTR,bridge, LISPの実装がすでにあるので、これらを組 み合わせるだけでもそれなりのアプリが出来上がってしまいそ う。 • SDNなスイッチをかきたくなるよね…。
