VYATTA USERS MEETING Spring 2013 の資料です。

1. VTI の中身
浅間 正和 @ 有限会社 銀座堂

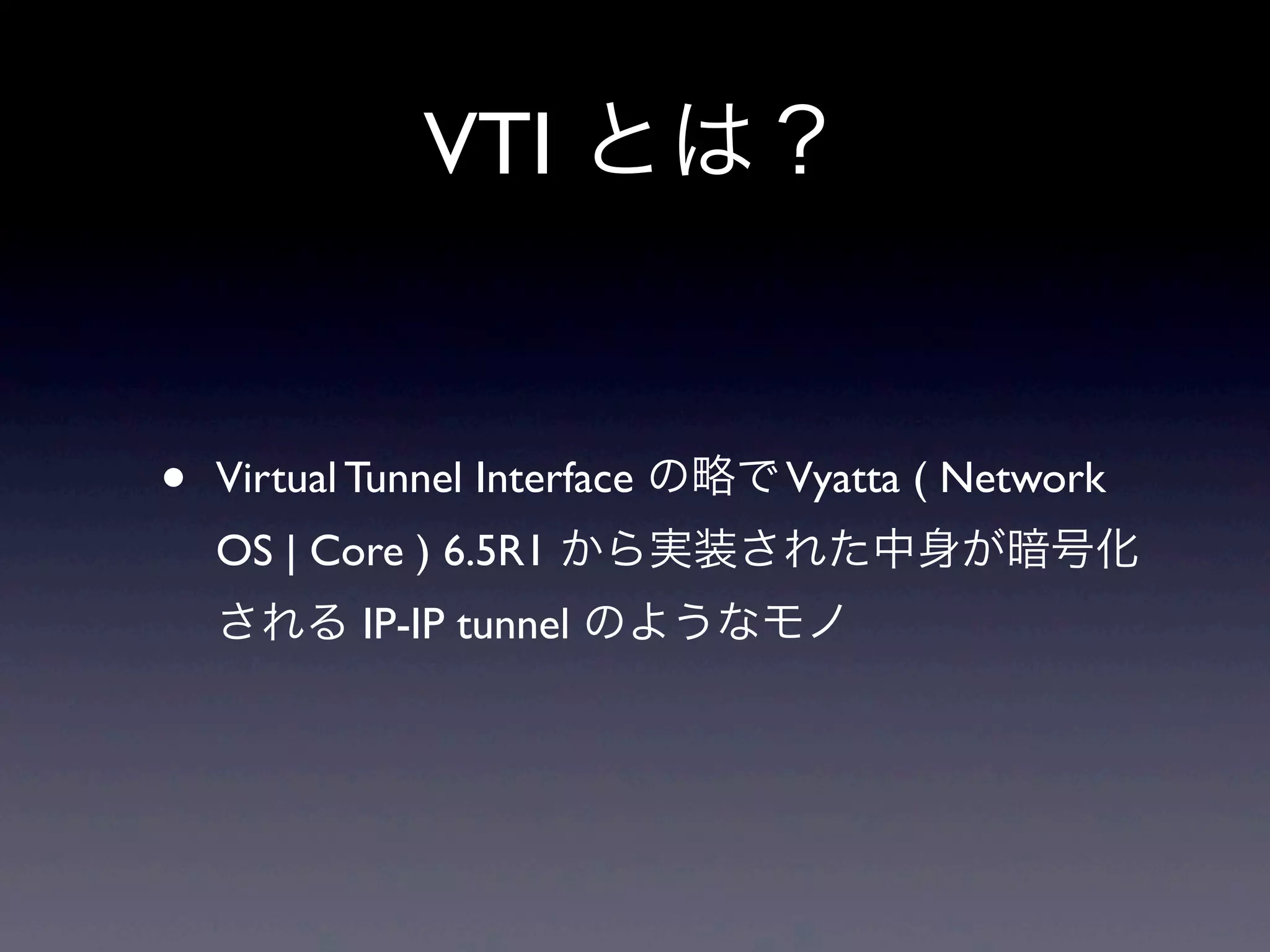

2. VTI とは？
• Virtual Tunnel Interface の略で Vyatta ( Network
OS | Core ) 6.5R1 から実装された中身が暗号化
される IP-IP tunnel のようなモノ

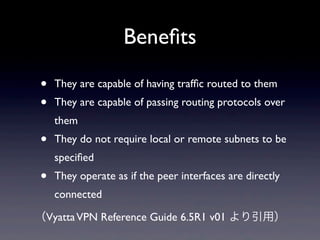

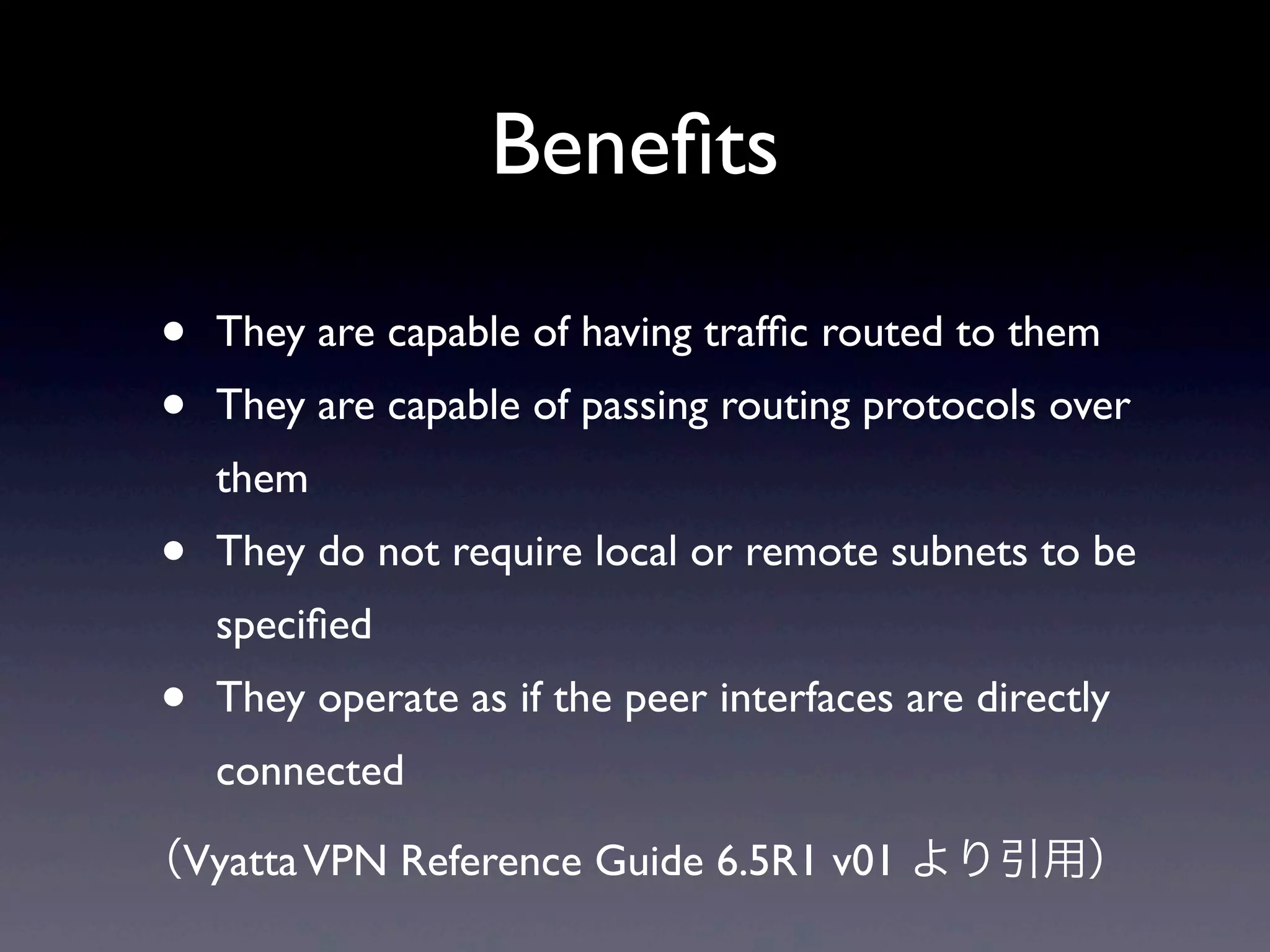

3. Benefits
• They are capable of having traffic routed to them
• They are capable of passing routing protocols over
them
• They do not require local or remote subnets to be
specified
• They operate as if the peer interfaces are directly
connected
（Vyatta VPN Reference Guide 6.5R1 v01 より引用）

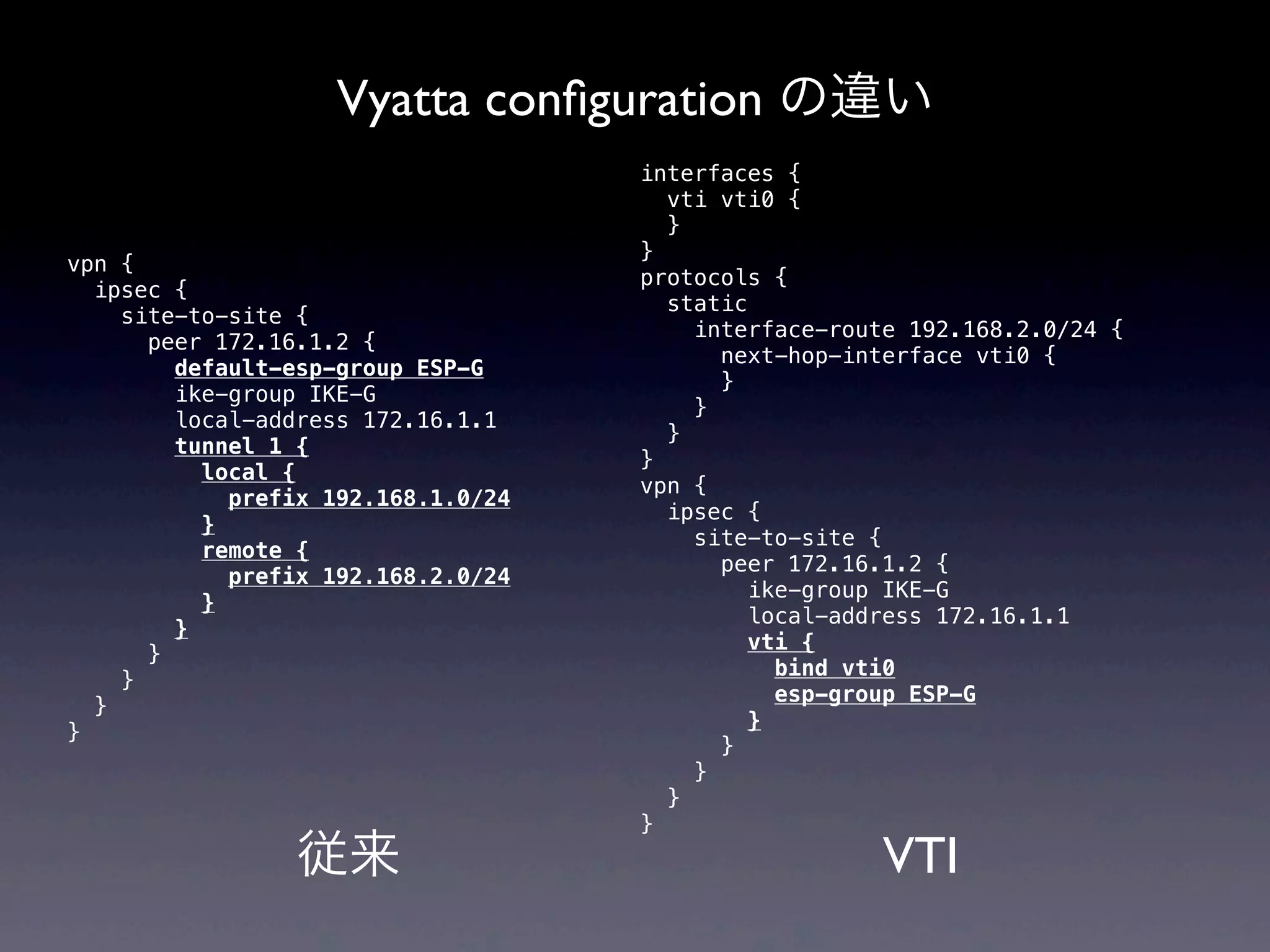

4. Vyatta configuration の違い
interfaces {
vti vti0 {
}
}
vpn {
protocols {
ipsec {
static
site-to-site {
interface-route 192.168.2.0/24 {
peer 172.16.1.2 {
next-hop-interface vti0 {
default-esp-group ESP-G
}
ike-group IKE-G
}
local-address 172.16.1.1
}
tunnel 1 {
}
local {
vpn {
prefix 192.168.1.0/24
ipsec {
}
site-to-site {
remote {
peer 172.16.1.2 {
prefix 192.168.2.0/24
ike-group IKE-G
}
local-address 172.16.1.1
}
vti {
}
bind vti0
}
esp-group ESP-G
}
}
}
}
}
}
}
従来 VTI

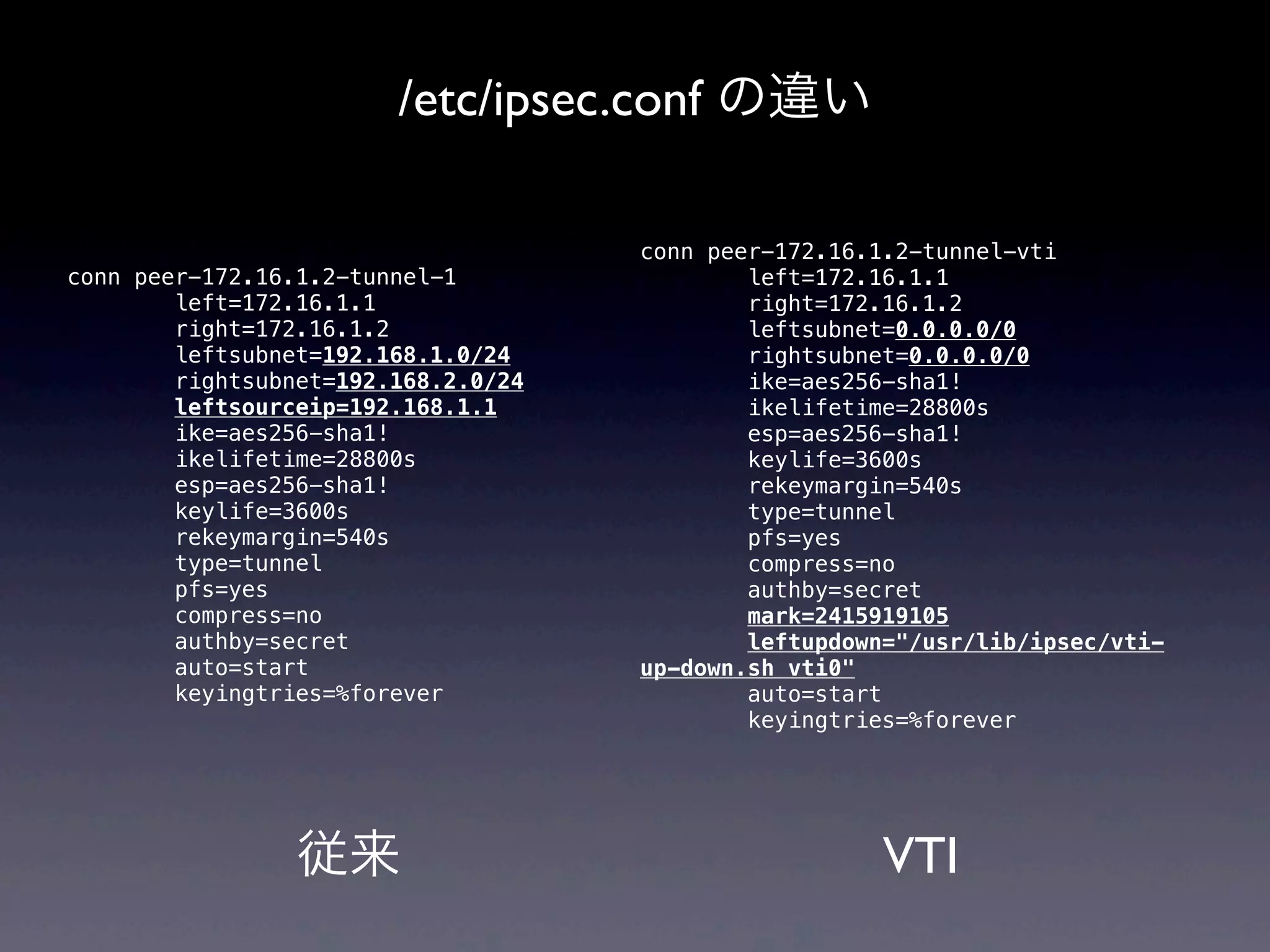

5. /etc/ipsec.conf の違い
conn peer-172.16.1.2-tunnel-vti
conn peer-172.16.1.2-tunnel-1 left=172.16.1.1
left=172.16.1.1 right=172.16.1.2
right=172.16.1.2 leftsubnet=0.0.0.0/0
leftsubnet=192.168.1.0/24 rightsubnet=0.0.0.0/0
rightsubnet=192.168.2.0/24 ike=aes256-sha1!
leftsourceip=192.168.1.1 ikelifetime=28800s
ike=aes256-sha1! esp=aes256-sha1!
ikelifetime=28800s keylife=3600s
esp=aes256-sha1! rekeymargin=540s
keylife=3600s type=tunnel
rekeymargin=540s pfs=yes
type=tunnel compress=no
pfs=yes authby=secret
compress=no mark=2415919105
authby=secret leftupdown="/usr/lib/ipsec/vti-
auto=start up-down.sh vti0"
keyingtries=%forever auto=start
keyingtries=%forever
従来 VTI

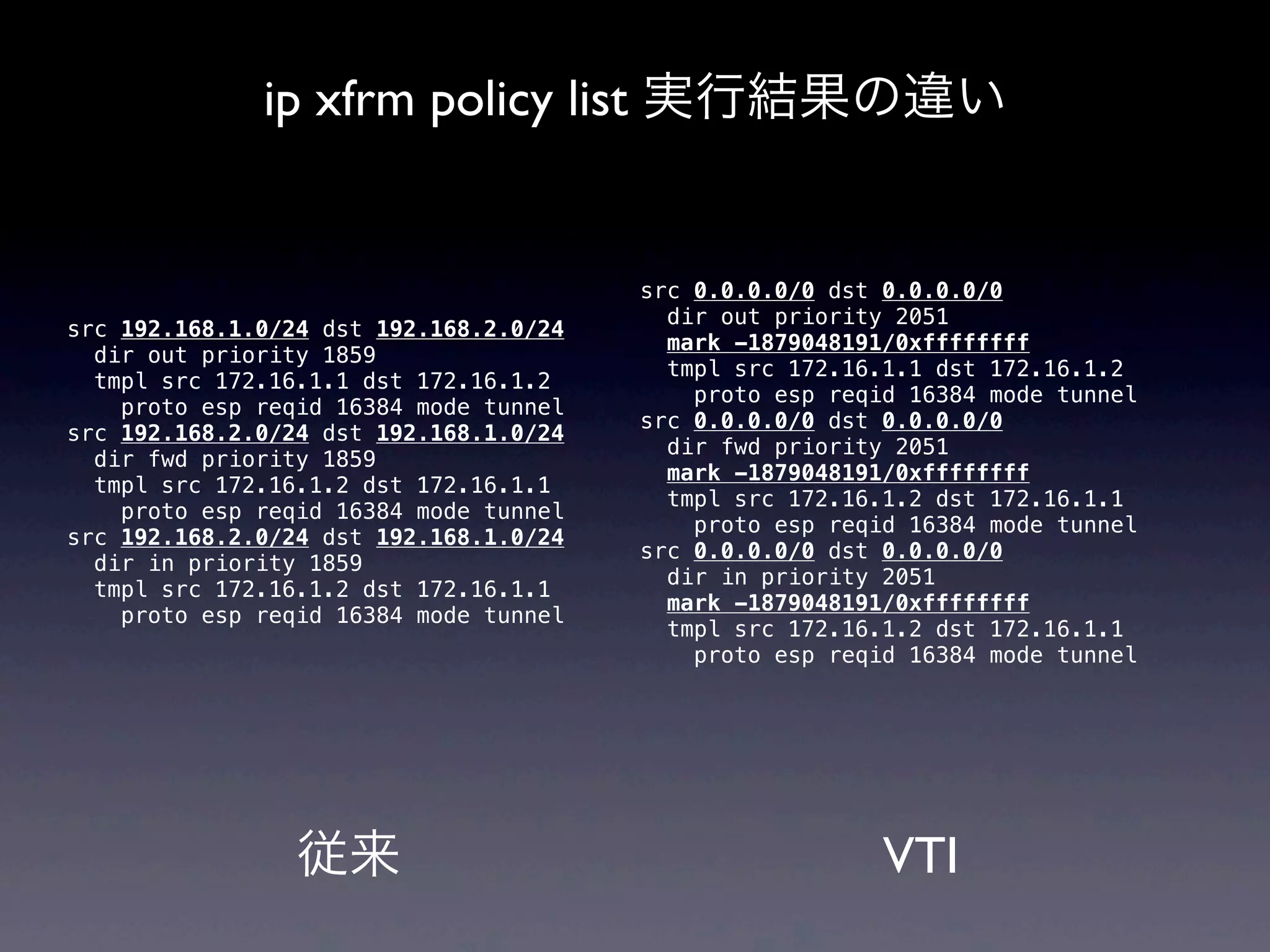

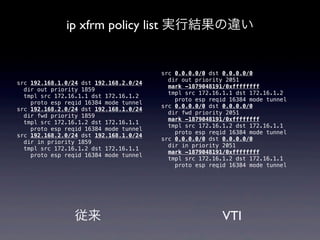

6. ip xfrm policy list 実行結果の違い
src 0.0.0.0/0 dst 0.0.0.0/0
dir out priority 2051
src 192.168.1.0/24 dst 192.168.2.0/24
mark -1879048191/0xffffffff
dir out priority 1859
tmpl src 172.16.1.1 dst 172.16.1.2
tmpl src 172.16.1.1 dst 172.16.1.2
proto esp reqid 16384 mode tunnel
proto esp reqid 16384 mode tunnel
src 0.0.0.0/0 dst 0.0.0.0/0
src 192.168.2.0/24 dst 192.168.1.0/24
dir fwd priority 2051
dir fwd priority 1859
mark -1879048191/0xffffffff
tmpl src 172.16.1.2 dst 172.16.1.1
tmpl src 172.16.1.2 dst 172.16.1.1
proto esp reqid 16384 mode tunnel
proto esp reqid 16384 mode tunnel
src 192.168.2.0/24 dst 192.168.1.0/24
src 0.0.0.0/0 dst 0.0.0.0/0
dir in priority 1859
dir in priority 2051
tmpl src 172.16.1.2 dst 172.16.1.1
mark -1879048191/0xffffffff
proto esp reqid 16384 mode tunnel
tmpl src 172.16.1.2 dst 172.16.1.1
proto esp reqid 16384 mode tunnel
従来 VTI

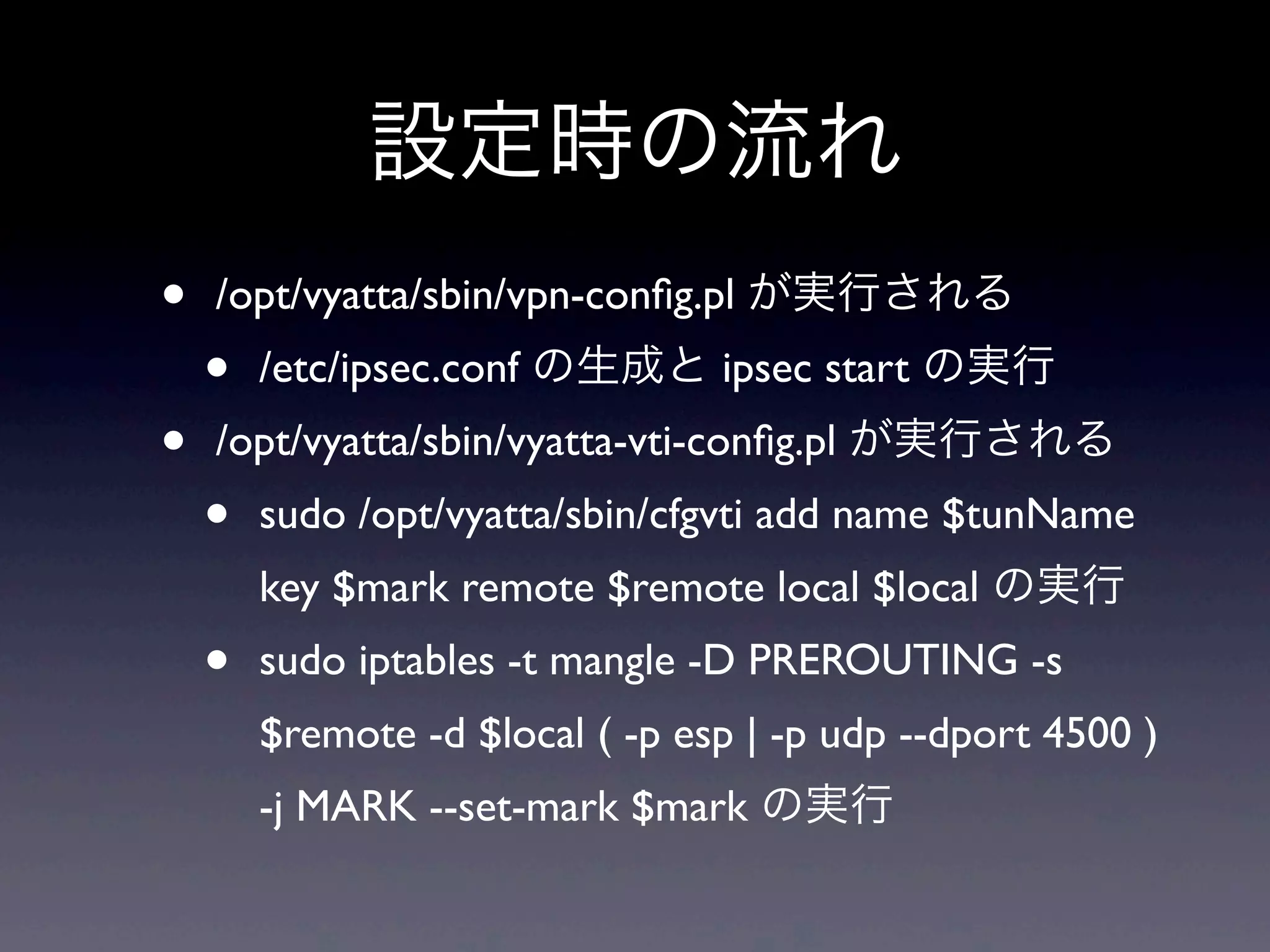

7. 設定時の流れ
• /opt/vyatta/sbin/vpn-config.pl が実行される
• /etc/ipsec.conf の生成と ipsec start の実行
• /opt/vyatta/sbin/vyatta-vti-config.pl が実行される
• sudo /opt/vyatta/sbin/cfgvti add name $tunName
key $mark remote $remote local $local の実行
• sudo iptables -t mangle -D PREROUTING -s
$remote -d $local ( -p esp | -p udp --dport 4500 )
-j MARK --set-mark $mark の実行

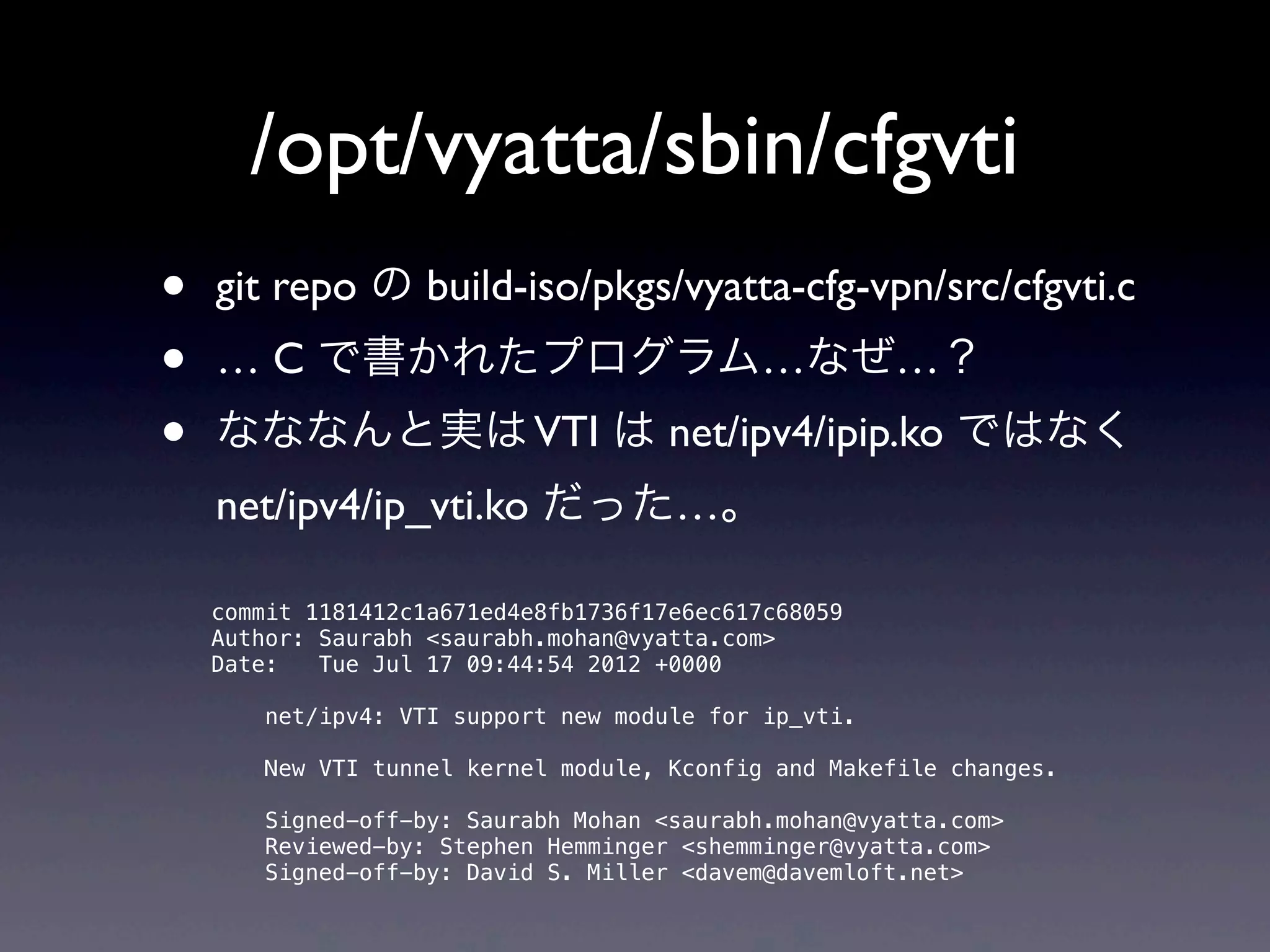

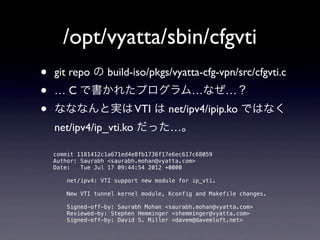

8. /opt/vyatta/sbin/cfgvti
• git repo の build-iso/pkgs/vyatta-cfg-vpn/src/cfgvti.c
• … C で書かれたプログラム…なぜ…？
• なななんと実は VTI は net/ipv4/ipip.ko ではなく
net/ipv4/ip_vti.ko だった…。
commit 1181412c1a671ed4e8fb1736f17e6ec617c68059
Author: Saurabh <saurabh.mohan@vyatta.com>
Date: Tue Jul 17 09:44:54 2012 +0000
net/ipv4: VTI support new module for ip_vti.
New VTI tunnel kernel module, Kconfig and Makefile changes.
Signed-off-by: Saurabh Mohan <saurabh.mohan@vyatta.com>
Reviewed-by: Stephen Hemminger <shemminger@vyatta.com>
Signed-off-by: David S. Miller <davem@davemloft.net>

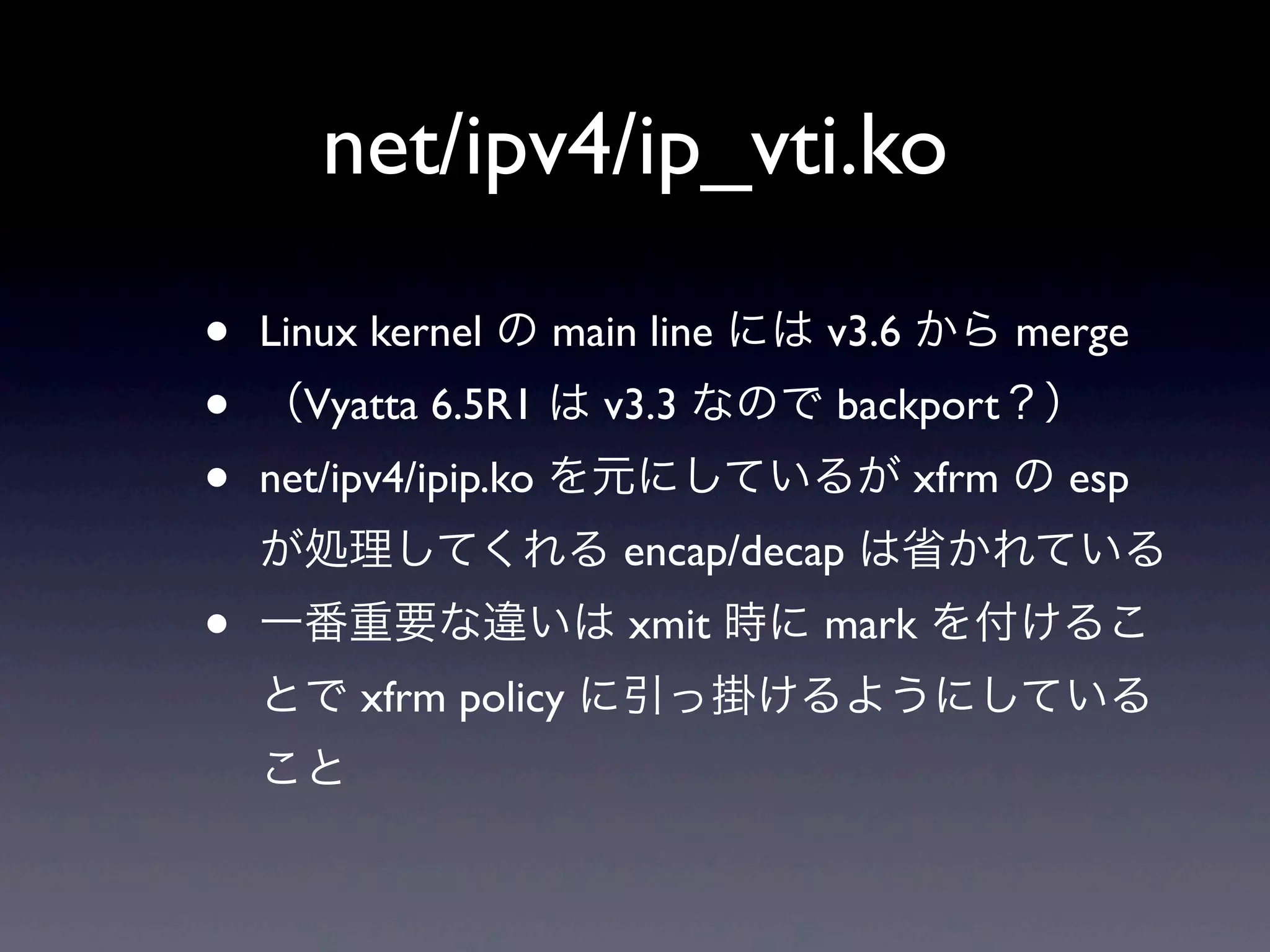

9. net/ipv4/ip_vti.ko
• Linux kernel の main line には v3.6 から merge
• （Vyatta 6.5R1 は v3.3 なので backport？）
• net/ipv4/ipip.ko を元にしているが xfrm の esp
が処理してくれる encap/decap は省かれている
• 一番重要な違いは xmit 時に mark を付けるこ
とで xfrm policy に引っ掛けるようにしている
こと

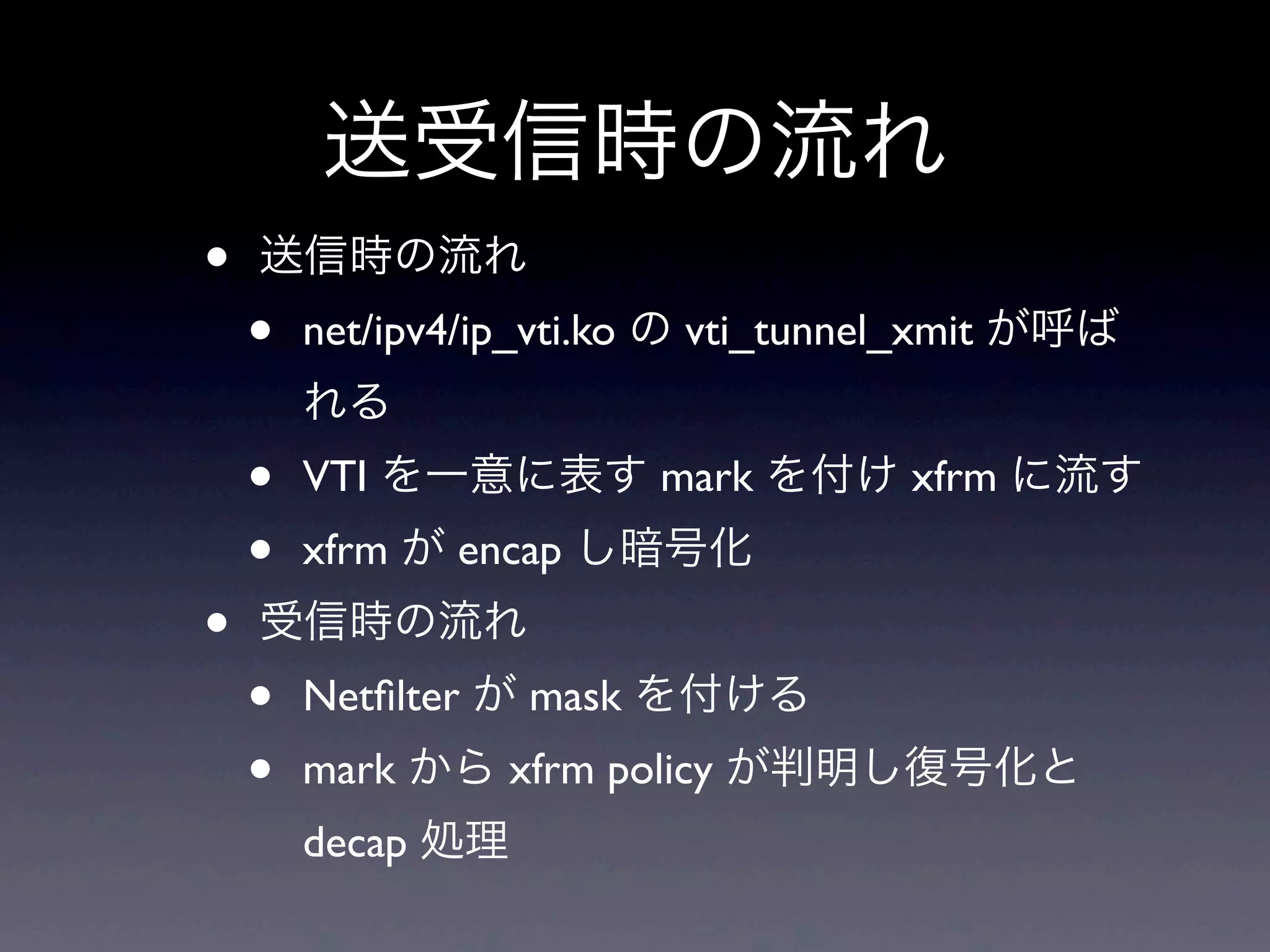

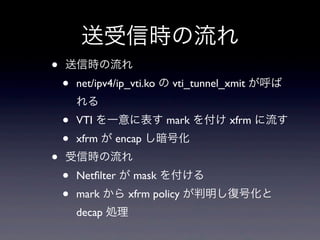

10. 送受信時の流れ
• 送信時の流れ
• net/ipv4/ip_vti.ko の vti_tunnel_xmit が呼ば
れる
• VTI を一意に表す mark を付け xfrm に流す
• xfrm が encap し暗号化
• 受信時の流れ
• Netfilter が mask を付ける
• mark から xfrm policy が判明し復号化と
decap 処理

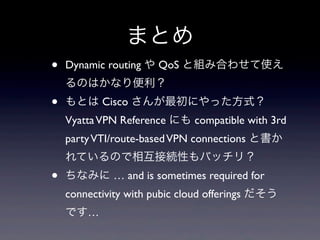

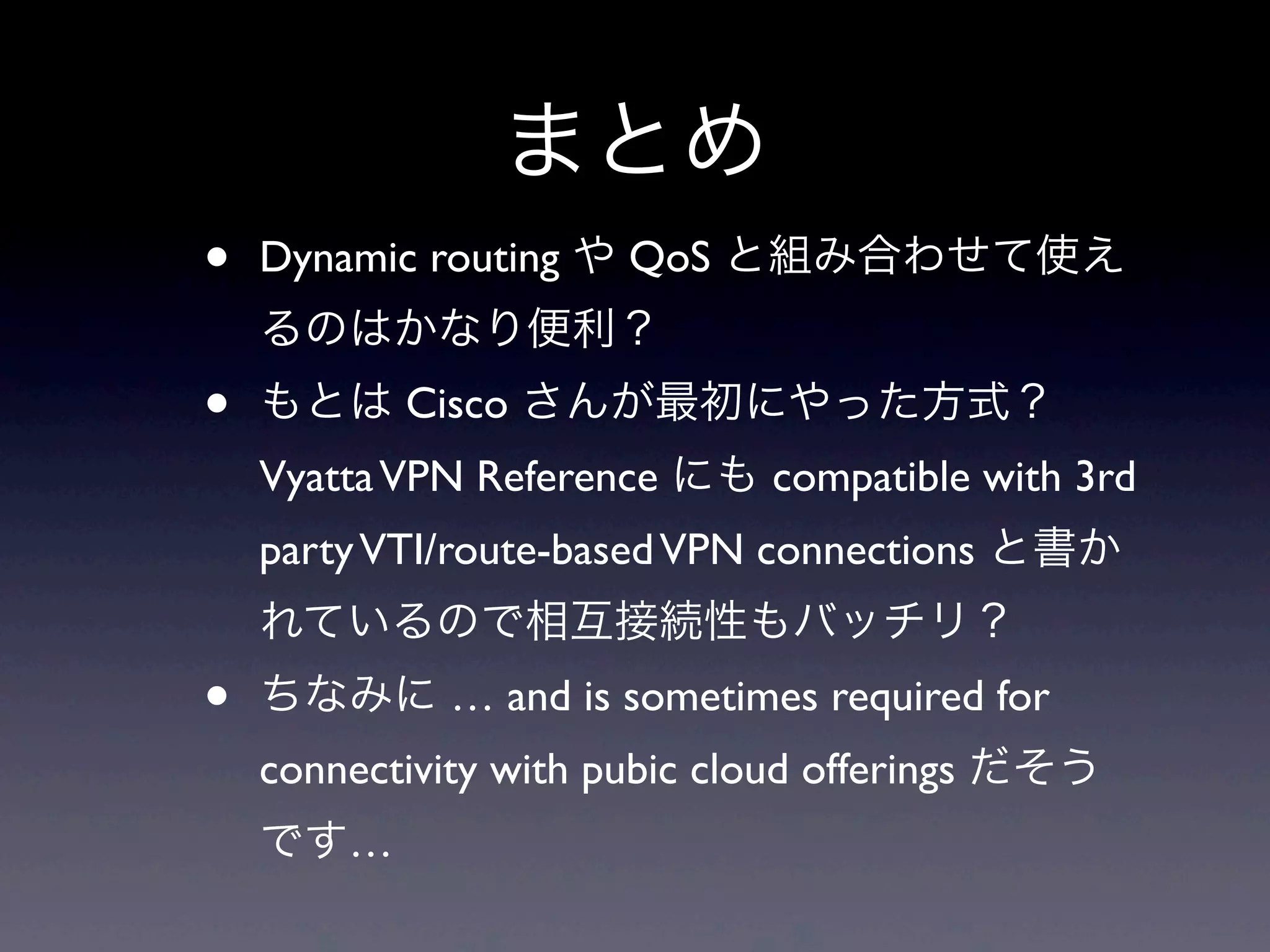

11. まとめ
• Dynamic routing や QoS と組み合わせて使え
るのはかなり便利？
• もとは Cisco さんが最初にやった方式？
Vyatta VPN Reference にも compatible with 3rd
party VTI/route-based VPN connections と書か
れているので相互接続性もバッチリ？
• ちなみに … and is sometimes required for
connectivity with pubic cloud offerings だそう
です…
