スケールするSQLシステム勉強会での講演資料です。 <https://connpass.com/event/64558/>

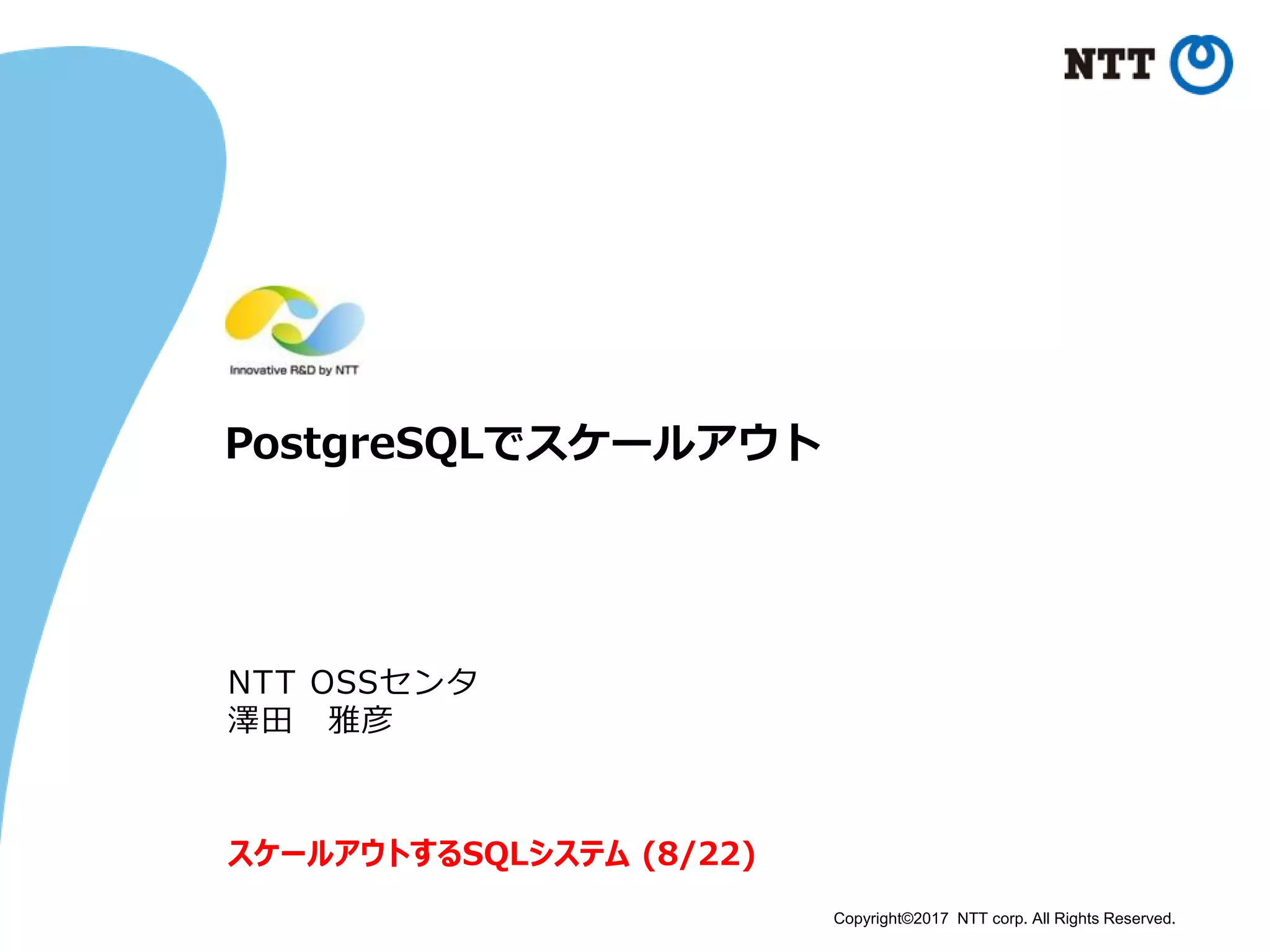

1. Copyright©2017 NTT corp. All Rights Reserved.
PostgreSQLでスケールアウト
NTT OSSセンタ
澤田 雅彦
スケールアウトするSQLシステム (8/22)

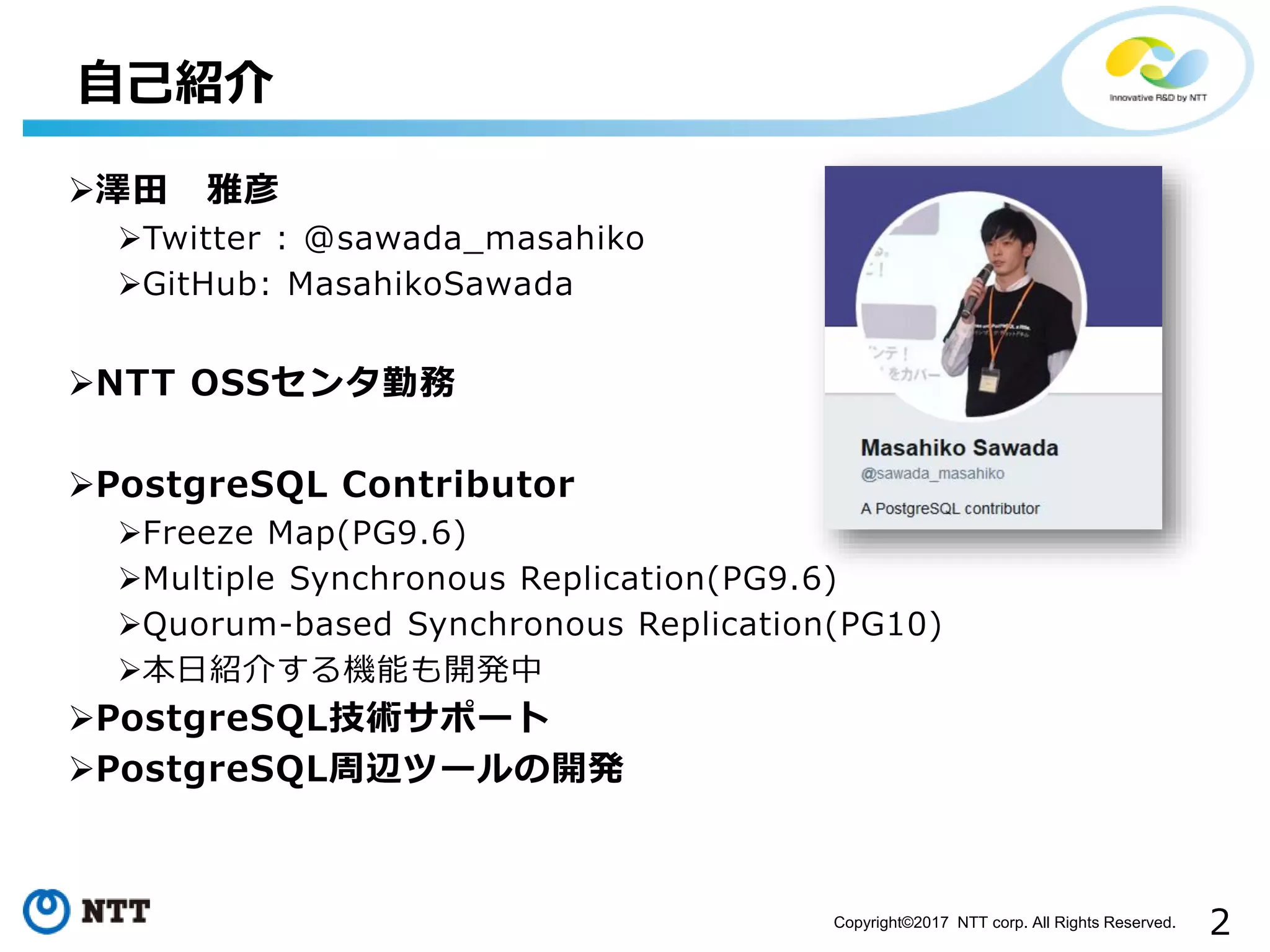

2. 2Copyright©2017 NTT corp. All Rights Reserved.
自己紹介
澤田 雅彦
Twitter : @sawada_masahiko
GitHub: MasahikoSawada
NTT OSSセンタ勤務
PostgreSQL Contributor
Freeze Map(PG9.6)
Multiple Synchronous Replication(PG9.6)
Quorum-based Synchronous Replication(PG10)
本日紹介する機能も開発中
PostgreSQL技術サポート
PostgreSQL周辺ツールの開発

3. 3Copyright©2017 NTT corp. All Rights Reserved.
様々な方法がある
• PostgreSQLのフォーク版
• Amazon Redshift (Amazon Web Service)
• Greenplum Database (Pivotal社)
• Postgres Pro (Postgres Professional社)
• Postgres-XL (2nd Quadrant社)
• PostgreSQL＋拡張モジュール
• Citus (Citus data社)
• PostgreSQLのみ
• FDW-based Sharding
スケールアウトするために

4. 4Copyright©2017 NTT corp. All Rights Reserved.
Postgres-XL
https://www.postgres-xl.org/overview/

5. 5Copyright©2017 NTT corp. All Rights Reserved.
Citus
https://docs.citusdata.com/en/v6.1/performance/query_processing.html

6. 6Copyright©2017 NTT corp. All Rights Reserved.
• FDW(Foreign Data Wrapper)とは？
• PostgreSQLを”ハブ”のようにして、外部データ(他のDBMS、
NoSQL、ファイル、Webサービス等)と連携できる機能
FDW-based Sharding
Oracle
PostgreSQL
CSV
ファイル
SELECT * FROM
oracle_tbl WHERE
amount < 100;
oracle_tbl
pg_tbl
file_tbl
PostgreSQL
postgres_fdw
oracle_fdw
fdw_fdw

7. 7Copyright©2017 NTT corp. All Rights Reserved.
商用
DBMS
異種DB間連携
FDWの使い方の例
○○部署 △△部署
△△部署のデータ
も見れるようした
いけど、向こうは
商用DBを使って
る。データを二重
でも持つのは避け
たいし・・
oracle_fdw

8. 8Copyright©2017 NTT corp. All Rights Reserved.
• FDW-based Shardingとは？
• FDW機能とテーブルパーティショニングを組み合わせてデータ
ベースシャーディングを行うというアイディア
FDW-based Sharding
SELECT * FROM
oracle_tbl WHERE
amount < 100;
PostgreSQL
PostgreSQL
postgres_fdw
postgres_fdw
PostgreSQL
PostgreSQL
postgres_fdw

9. 9Copyright©2017 NTT corp. All Rights Reserved.
• FDW機能の特性上、連携先はPostgreSQLでなくても良い
• どちらの機能もPostgreSQLが標準機能として提供
• シャードノードを増やすことでスケールアウト可能
FDW-based Shardingの特徴①
PostgreSQL
PostgreSQL PostgreSQL PostgreSQL
postgres_fdw
PostgreSQL・・・

10. 10Copyright©2017 NTT corp. All Rights Reserved.
• クライアントは一つのサーバにのみアクセスするだけで良い
• アプリケーションの変更がいらない
• WHERE句、JOIN、SORT等はシャードサーバへプッシュダウンされる
FDW-based Shardingの特徴②
PostgreSQL
PostgreSQL PostgreSQL PostgreSQL
postgres_fdw
PostgreSQL・・・

11. 11Copyright©2017 NTT corp. All Rights Reserved.
FDW-based Shardingの仕組み
PostgreSQL
親テーブル
子
外部テーブル
子
外部テーブル
PostgreSQLテーブル PostgreSQLテーブル
postgres_fdw
テーブル
パーティショニン
グ機能
子テーブル
FDW機能

12. 12Copyright©2017 NTT corp. All Rights Reserved.
FDW-based Shardingの仕組み
PostgreSQL
親テーブル
子
外部テーブル
子
外部テーブル
PostgreSQLテーブル PostgreSQLテーブル
postgres_fdw
子テーブル
テーブルパーティショニング機能によっ
て、SELECTでは振り分けられる

13. 13Copyright©2017 NTT corp. All Rights Reserved.
FDW-based Shardingの仕組み
PostgreSQL
親テーブル
子
外部テーブル
子
外部テーブル
PostgreSQLテーブル PostgreSQLテーブル
postgres_fdw
子テーブル
振り分けられた先が外部テーブルなら、
外部のサーバへ処理を依頼。
ローカルにあるテーブルなら、自分で処
理する。

14. 14Copyright©2017 NTT corp. All Rights Reserved.
• 現在PostgreSQLコミュニティにて鋭意開発中なため、い
くつか制約がある(PostgreSQL 9.6現在)
• パーティションテーブルの運用が面倒※
• 集約処理はプッシュダウンされない※
• クラスタリング機能(高可用性)はコミュニティから提供
されていない
• 分散トランザクション機能がない
など
※PostgreSQL 10で一部改善
FDW-based Shardingは鋭意開発中

15. 15Copyright©2017 NTT corp. All Rights Reserved.
FDW-based Shardingは鋭意開発中
PostgreSQL
PostgreSQL PostgreSQL PostgreSQL
postgres_fdw
• マルチマスター構成も組もうと思えば組める
• が、一貫性のある結果が返ってくる保証はない(更新が混ざった場合)
• また、耐障害性について別途作り込む必要がある
PostgreSQL
postgres_fdw

16. 16Copyright©2017 NTT corp. All Rights Reserved.
• PostgreSQLもスケールアウトできる
• 商用製品、OSS製品など様々
• PostgreSQLのみを使ったスケールアウト構成も可能
• 開発中でもあるので制約をよく把握して使うこと
まとめ

17. 17Copyright©2017 NTT corp. All Rights Reserved.
ご清聴ありがとうございました

18. 18Copyright©2017 NTT corp. All Rights Reserved.
Sort Push Down
-- 9.5
Sort
Output: p.col
Sort Key: p.col
-> Append
-> Seq Scan on public.p
Output: p.col
-> Foreign Scan on public.s1
Output: s1.col
Remote SQL: SELECT col FROM public.s1
-> Foreign Scan on public.s2
Output: s2.col
Remote SQL: SELECT col FROM public.s2
-- 9.6
Merge Append
Sort Key: p.col
-> Sort
Output: p.col
Sort Key: p.col
-> Seq Scan on public.p
Output: p.col
-> Foreign Scan on public.s1
Output: s1.col
Remote SQL: SELECT col FROM public.s1 ORDER BY col ASC NULLS LAST
-> Foreign Scan on public.s2
Output: s2.col
Remote SQL: SELECT col FROM public.s2 ORDER BY col ASC NULLS LAST
=# EXPLAIN (verbose on, costs off) SELECT * FROM p ORDER BY col;
