今からでも遅くないDBマイグレーション - Flyway と SchemaSpy の紹介 -
DBマイグレーションツールのFlywayとER図生成ツールのSchemaSpyの紹介です。
More Related Content
![[Aurora事例祭り]Amazon Aurora を使いこなすためのベストプラクティス](https://cdn.slidesharecdn.com/ss_thumbnails/amazonauroratips-170307140000-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to 今からでも遅くないDBマイグレーション - Flyway と SchemaSpy の紹介 -
今からでも遅くないDBマイグレーション - Flyway と SchemaSpy の紹介 -
- 1. 今からでも遅くない DBマイグレーション - Flyway とSchemaSpy の紹介 - 2021-11-12 社内勉強会 onozaty

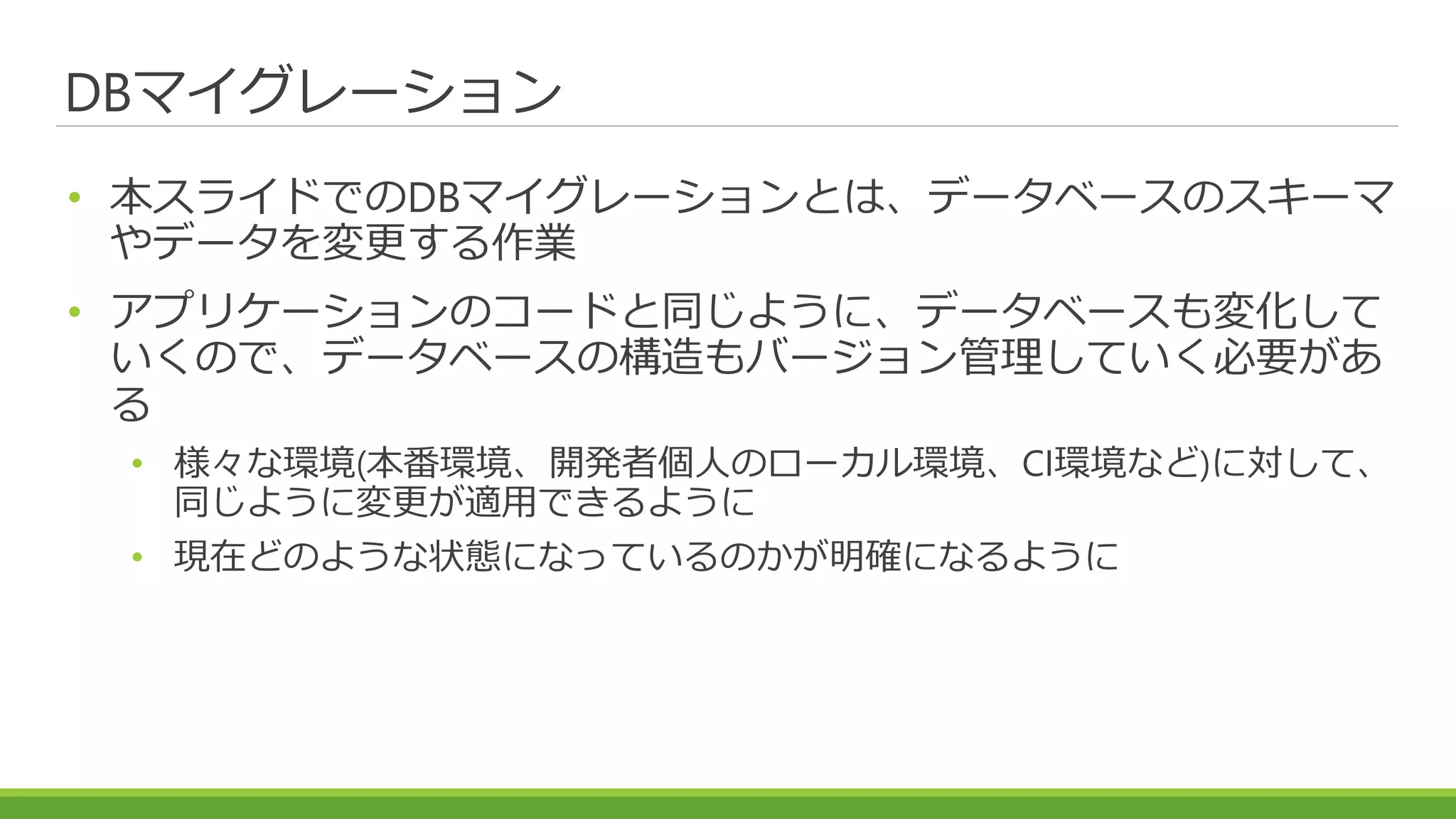

- 2. DBマイグレーション • 本スライドでのDBマイグレーションとは、データベースのスキーマ やデータを変更する作業 • アプリケーションのコードと同じように、データベースも変化して いくので、データベースの構造もバージョン管理していく必要があ る •様々な環境(本番環境、開発者個人のローカル環境、CI環境など)に対して、 同じように変更が適用できるように • 現在どのような状態になっているのかが明確になるように
- 3. DBマイグレーションで利用されるライブラリ • フレームワーク自体でDBマイグレーションの仕組みが提供されてい るものも多い • Rubyon Rails、Laravel、Django など • フレームワークに依存せず単独で使えるライブラリ/ツールもあり • Flyway、LiquiBase、golang-migrate など

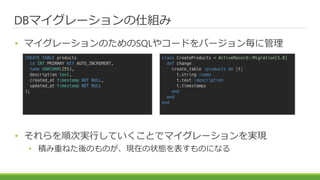

- 4. DBマイグレーションの仕組み • マイグレーションのためのSQLやコードをバージョン毎に管理 • それらを順次実行していくことでマイグレーションを実現 •積み重ねた後のものが、現在の状態を表すものになる CREATE TABLE products id INT PRIMARY KEY AUTO_INCREMENT, name VARCHAR(255), description text, created_at timestamp NOT NULL, updated_at timestamp NOT NULL ); class CreateProducts < ActiveRecord::Migration[5.0] def change create_table :products do |t| t.string :name t.text :description t.timestamps end end end
- 5.

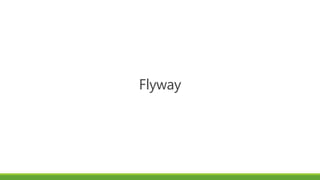

- 6.
- 7. Flyway • Javaで実装されたマイグレーションツール • SQLまたはJavaでマイグレーションを記述する •Javaでのマイグレーションは、SQLで書くのが難しいようなときに • JavaのメジャーなフレームワークのSpring Bootでは、依存関係とし てFlywayを追加するだけで、アプリケーション起動時にマイグレー ションを行ってくれるようになる • クラスパスからマイグレーションを拾ってくれる • 単独のCLIツールとしても使える

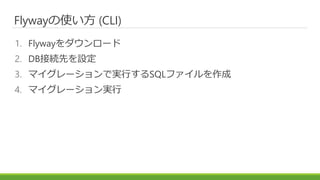

- 8. Flywayの使い方 (CLI) 1. Flywayをダウンロード 2.DB接続先を設定 3. マイグレーションで実行するSQLファイルを作成 4. マイグレーション実行
- 9. 1. Flywayをダウンロード 下記から利用プラットフォームに応じたものをダウンロードする。 • https://flywaydb.org/download/community $wget https://repo1.maven.org/maven2/org/flywaydb/flyway-commandline/8.0.2/flyway-commandline-8.0.2-linux- x64.tar.gz $ tar zxvf flyway-commandline-8.0.2-linux-x64.tar.gz $ ls -l flyway-8.0.2/ total 40 drwxrwxr-x 2 vagrant vagrant 4096 Oct 30 00:10 conf drwxrwxr-x 3 vagrant vagrant 4096 Oct 30 00:10 drivers -rwxr--r-- 1 vagrant vagrant 4044 Oct 20 15:38 flyway -rw-r--r-- 1 vagrant vagrant 3869 Oct 20 15:40 flyway.cmd drwxrwxr-x 2 vagrant vagrant 4096 Oct 30 00:10 jars drwxr-xr-x 7 vagrant vagrant 4096 Oct 20 15:40 jre drwxrwxr-x 6 vagrant vagrant 4096 Oct 30 00:10 lib drwxrwxr-x 2 vagrant vagrant 4096 Oct 30 00:10 licenses -rw-r--r-- 1 vagrant vagrant 699 Oct 20 15:38 README.txt drwxrwxr-x 2 vagrant vagrant 4096 Oct 30 00:10 sql 実行に必要なもの(Javaのランタイムや主要なJDBCドライバ)も同梱されているので、追加で何かインストールしたり ダウンロードする必要なし

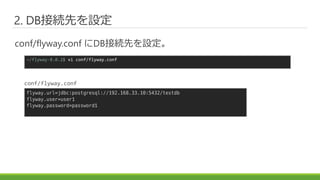

- 10. 2. DB接続先を設定 conf/flyway.conf にDB接続先を設定。 ~/flyway-8.0.2$vi conf/flyway.conf flyway.url=jdbc:postgresql://192.168.33.10:5432/testdb flyway.user=user1 flyway.password=password1 conf/flyway.conf

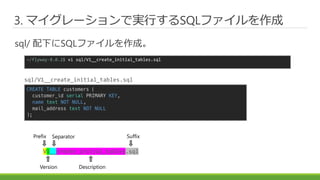

- 11. 3. マイグレーションで実行するSQLファイルを作成 sql/ 配下にSQLファイルを作成。 ~/flyway-8.0.2$vi sql/V1__create_initial_tables.sql CREATE TABLE customers ( customer_id serial PRIMARY KEY, name text NOT NULL, mail_address text NOT NULL ); sql/V1__create_initial_tables.sql V1__create_initial_tables.sql Prefix Version Separator Suffix Description

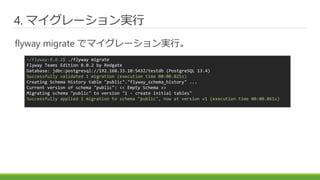

- 12. 4. マイグレーション実行 flyway migrateでマイグレーション実行。 ~/flyway-8.0.2$ ./flyway migrate Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Successfully validated 1 migration (execution time 00:00.025s) Creating Schema History table "public"."flyway_schema_history" ... Current version of schema "public": << Empty Schema >> Migrating schema "public" to version "1 - create initial tables" Successfully applied 1 migration to schema "public", now at version v1 (execution time 00:00.061s)

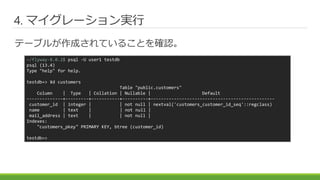

- 13. 4. マイグレーション実行 テーブルが作成されていることを確認。 ~/flyway-8.0.2$ psql-U user1 testdb psql (13.4) Type "help" for help. testdb=> ¥d customers Table "public.customers" Column | Type | Collation | Nullable | Default --------------+---------+-----------+----------+------------------------------------------------ customer_id | integer | | not null | nextval('customers_customer_id_seq'::regclass) name | text | | not null | mail_address | text | | not null | Indexes: "customers_pkey" PRIMARY KEY, btree (customer_id) testdb=>

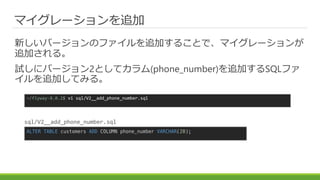

- 14. マイグレーションを追加 新しいバージョンのファイルを追加することで、マイグレーションが 追加される。 試しにバージョン2としてカラム(phone_number)を追加するSQLファ イルを追加してみる。 ~/flyway-8.0.2$ vi sql/V2__add_phone_number.sql ALTERTABLE customers ADD COLUMN phone_number VARCHAR(20); sql/V2__add_phone_number.sql

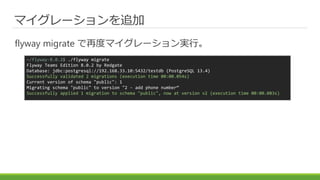

- 15. マイグレーションを追加 flyway migrate で再度マイグレーション実行。 ~/flyway-8.0.2$./flyway migrate Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Successfully validated 2 migrations (execution time 00:00.054s) Current version of schema "public": 1 Migrating schema "public" to version "2 - add phone number“ Successfully applied 1 migration to schema "public", now at version v2 (execution time 00:00.083s)

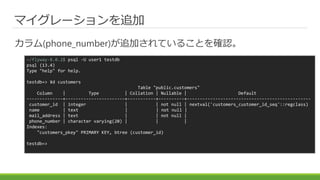

- 16. マイグレーションを追加 カラム(phone_number)が追加されていることを確認。 ~/flyway-8.0.2$ psql -Uuser1 testdb psql (13.4) Type "help" for help. testdb=> ¥d customers Table "public.customers" Column | Type | Collation | Nullable | Default --------------+-----------------------+-----------+----------+------------------------------------------------ customer_id | integer | | not null | nextval('customers_customer_id_seq'::regclass) name | text | | not null | mail_address | text | | not null | phone_number | character varying(20) | | | Indexes: "customers_pkey" PRIMARY KEY, btree (customer_id) testdb=>

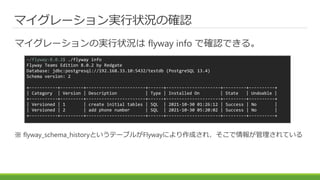

- 17. マイグレーション実行状況の確認 マイグレーションの実行状況は flyway infoで確認できる。 ※ flyway_schema_historyというテーブルがFlywayにより作成され、そこで情報が管理されている ~/flyway-8.0.2$ ./flyway info Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Schema version: 2 +-----------+---------+-----------------------+------+---------------------+---------+----------+ | Category | Version | Description | Type | Installed On | State | Undoable | +-----------+---------+-----------------------+------+---------------------+---------+----------+ | Versioned | 1 | create initial tables | SQL | 2021-10-30 01:26:12 | Success | No | | Versioned | 2 | add phone number | SQL | 2021-10-30 05:20:02 | Success | No | +-----------+---------+-----------------------+------+---------------------+---------+----------+

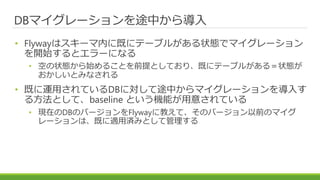

- 18. DBマイグレーションを途中から導入 • Flywayはスキーマ内に既にテーブルがある状態でマイグレーション を開始するとエラーになる • 空の状態から始めることを前提としており、既にテーブルがある＝状態が おかしいとみなされる •既に運用されているDBに対して途中からマイグレーションを導入す る方法として、baseline という機能が用意されている • 現在のDBのバージョンをFlywayに教えて、そのバージョン以前のマイグ レーションは、既に適用済みとして管理する
- 19. バージョン1を適用済みとした場合 baselineとしてバージョン1を指定する。 現在のバージョンが1となり、バージョン2以降が適用対象となる。 ~/flyway-8.0.2$ ./flyway baseline-baselineVersion=1 Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Creating Schema History table "public"."flyway_schema_history" with baseline ... Successfully baselined schema with version: 1 ~/flyway-8.0.2$ ./flyway info Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Schema version: 1 +-----------+---------+-----------------------+----------+---------------------+----------+----------+ | Category | Version | Description | Type | Installed On | State | Undoable | +-----------+---------+-----------------------+----------+---------------------+----------+----------+ | | 1 | << Flyway Baseline >> | BASELINE | 2021-10-30 08:01:12 | Baseline | No | | Versioned | 2 | add phone number | SQL | | Pending | No | +-----------+---------+-----------------------+----------+---------------------+----------+----------+

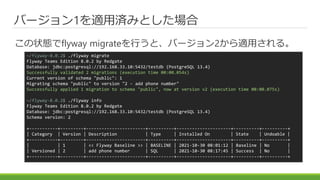

- 20. バージョン1を適用済みとした場合 この状態でflyway migrateを行うと、バージョン2から適用される。 ~/flyway-8.0.2$ ./flywaymigrate Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Successfully validated 2 migrations (execution time 00:00.054s) Current version of schema "public": 1 Migrating schema "public" to version "2 - add phone number" Successfully applied 1 migration to schema "public", now at version v2 (execution time 00:00.075s) ~/flyway-8.0.2$ ./flyway info Flyway Teams Edition 8.0.2 by Redgate Database: jdbc:postgresql://192.168.33.10:5432/testdb (PostgreSQL 13.4) Schema version: 2 +-----------+---------+-----------------------+----------+---------------------+----------+----------+ | Category | Version | Description | Type | Installed On | State | Undoable | +-----------+---------+-----------------------+----------+---------------------+----------+----------+ | | 1 | << Flyway Baseline >> | BASELINE | 2021-10-30 08:01:12 | Baseline | No | | Versioned | 2 | add phone number | SQL | 2021-10-30 08:17:45 | Success | No | +-----------+---------+-----------------------+----------+---------------------+----------+----------+

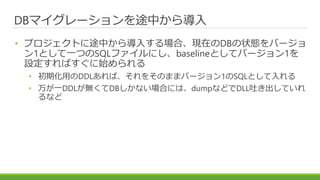

- 21. DBマイグレーションを途中から導入 • プロジェクトに途中から導入する場合、現在のDBの状態をバージョ ン1として一つのSQLファイルにし、baselineとしてバージョン1を 設定すればすぐに始められる • 初期化用のDDLあれば、それをそのままバージョン1のSQLとして入れる •万が一DDLが無くてDBしかない場合には、dumpなどでDLL吐き出していれ るなど

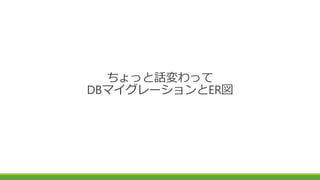

- 22.
- 23. DBマイグレーションとER図 • ER図やテーブル定義書みたいなものを、DBマイグレーションと別 に管理するのは難しい • DBマイグレーションによって出来上がるものと、ER図やテーブル定義書が アンマッチになりかねない •DBマイグレーション後のDBから、ER図やテーブル定義書を作るこ とでアンマッチを防ぐ

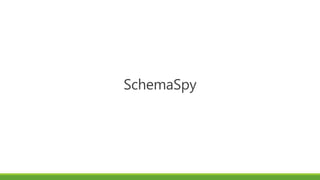

- 24.

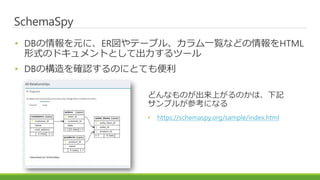

- 25. SchemaSpy • DBの情報を元に、ER図やテーブル、カラム一覧などの情報をHTML 形式のドキュメントとして出力するツール • DBの構造を確認するのにとても便利 どんなものが出来上がるのかは、下記 サンプルが参考になる •https://schemaspy.org/sample/index.html

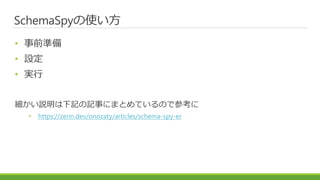

- 26. SchemaSpyの使い方 • 事前準備 • 設定 •実行 細かい説明は下記の記事にまとめているので参考に • https://zenn.dev/onozaty/articles/schema-spy-er

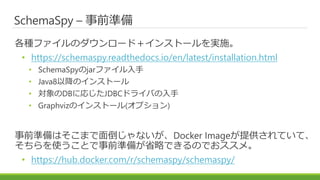

- 27. SchemaSpy – 事前準備 各種ファイルのダウンロード＋インストールを実施。 •https://schemaspy.readthedocs.io/en/latest/installation.html • SchemaSpyのjarファイル入手 • Java8以降のインストール • 対象のDBに応じたJDBCドライバの入手 • Graphvizのインストール(オプション) 事前準備はそこまで面倒じゃないが、Docker Imageが提供されていて、 そちらを使うことで事前準備が省略できるのでおススメ。 • https://hub.docker.com/r/schemaspy/schemaspy/
- 28. SchemaSpy – 設定 設定ファイルを作成。 #type of database. Run with -dbhelp for details schemaspy.t=pgsql11 # optional path to alternative jdbc drivers. schemaspy.dp=drivers # database properties: host, port number, name user, password schemaspy.host=192.168.33.10 schemaspy.port=5432 schemaspy.db=testdb schemaspy.u=user1 schemaspy.p=password1 # output dir to save generated files schemaspy.o=output # db scheme for which generate diagrams schemaspy.s=public schemaspy.properties
- 29. SchemaSpy – 実行 実行。 DockerImage利用時は下記のように実行。 ~$ ls -1R .: drivers schemaspy-6.1.0.jar schemaspy.properties ./drivers: postgresql-42.2.23.jar ~$ java -jar schemaspy-6.1.0.jar ~$ sudo docker run -v "$PWD/output:/output" -v "$PWD/schemaspy.properties:/schemaspy.properties" ¥ schemaspy/schemaspy:latest

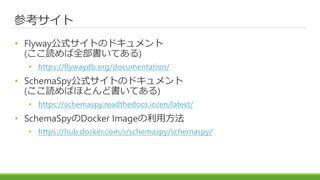

- 30. 参考サイト • Flyway公式サイトのドキュメント (ここ読めば全部書いてある) • https://flywaydb.org/documentation/ •SchemaSpy公式サイトのドキュメント (ここ読めばほとんど書いてある) • https://schemaspy.readthedocs.io/en/latest/ • SchemaSpyのDocker Imageの利用方法 • https://hub.docker.com/r/schemaspy/schemaspy/
