Màquines i mecanismes 3eso
- 1. Mecanismes 3er ESO

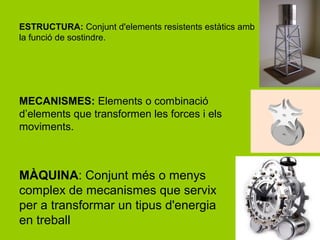

- 2. ESTRUCTURA: Conjunt d'elementsresistents estàtics amb la funció de sostindre. MECANISMES: Elements o combinació d’elements que transformen les forces i els moviments. MÀQUINA: Conjunt més o menys complex de mecanismes que servix per a transformar un tipus d'energia en treball

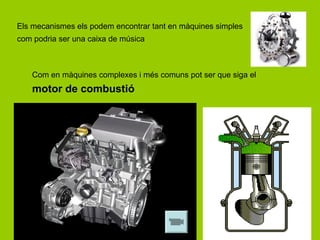

- 3. Els mecanismes elspodem encontrar tant en màquines simples com podria ser una caixa de música Com en màquines complexes i més comuns pot ser que siga el motor de combustió

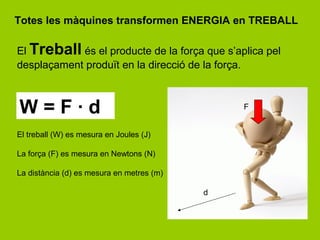

- 4. Totes les màquinestransformen ENERGIA en TREBALL El Treball és el producte de la força que s’aplica pel desplaçament produït en la direcció de la força. W=F·d F El treball (W) es mesura en Joules (J) La força (F) es mesura en Newtons (N) La distància (d) es mesura en metres (m) d

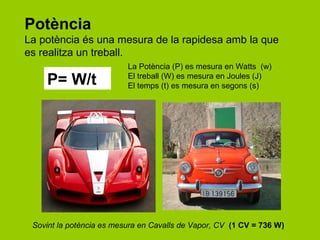

- 5. Potència La potència ésuna mesura de la rapidesa amb la que es realitza un treball. La Potència (P) es mesura en Watts (w) P= W/t El treball (W) es mesura en Joules (J) El temps (t) es mesura en segons (s) Sovint la potència es mesura en Cavalls de Vapor, CV (1 CV = 736 W)

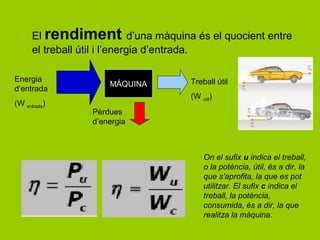

- 6. El rendiment d’unamàquina és el quocient entre el treball útil i l’energia d’entrada. Energia Treball útil MÁQUINA d’entrada (W util) (W entrada) Pèrdues d’energia On el sufix u indica el treball, o la potència, útil, és a dir, la que s’aprofita, la que es pot utilitzar. El sufix c indica el treball, la potència, consumida, és a dir, la que realitza la màquina.

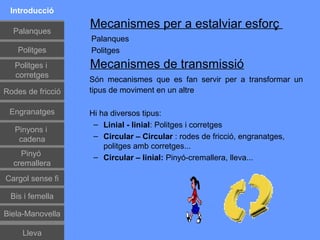

- 7. Introducció Palanques Mecanismes per a estalviar esforç Palanques Politges Politges Politges i Mecanismes de transmissió corretges Són mecanismes que es fan servir per a transformar un Rodes de fricció tipus de moviment en un altre Engranatges Hi ha diversos tipus: – Linial - linial: Politges i corretges Pinyons i cadena – Circular – Circular : rodes de fricció, engranatges, politges amb corretges... Pinyó – Circular – linial: Pinyó-cremallera, lleva... cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva
- 8. Introducció Tipus de palanques Palanques En tota palanca hi ha tres elements Politges fonamentals: la potència, el punt de suport i Politges i la resistència. corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Segons con estiguen col·locats aquets Cargol sense fi punts, hi ha palanques de: – Primer gènere Bis i femella – Segon gènere Biela-Manovella – Tercer gènere Lleva

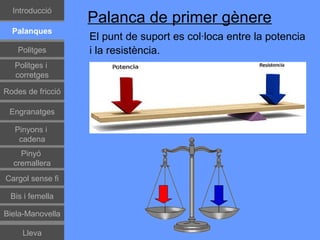

- 9. Introducció Palanca de primer gènere Palanques El punt de suport es col·loca entre la potencia Politges i la resistència. Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

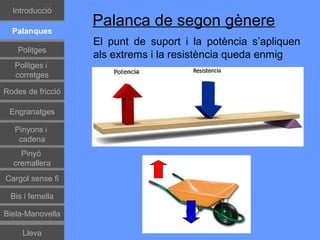

- 10. Introducció Palanca de segon gènere Palanques El punt de suport i la potència s’apliquen Politges als extrems i la resistència queda enmig Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

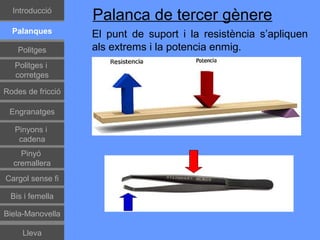

- 11. Introducció Palanca de tercer gènere Palanques El punt de suport i la resistència s’apliquen Politges als extrems i la potencia enmig. Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

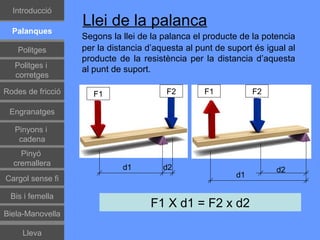

- 12. Introducció Llei de la palanca Palanques Segons la llei de la palanca el producte de la potencia Politges per la distancia d’aquesta al punt de suport és igual al producte de la resistència per la distancia d’aquesta Politges i al punt de suport. corretges Rodes de fricció F1 F2 F1 F2 Engranatges Pinyons i cadena Pinyó cremallera d1 d2 d2 Cargol sense fi d1 Bis i femella F1 X d1 = F2 x d2 Biela-Manovella Lleva

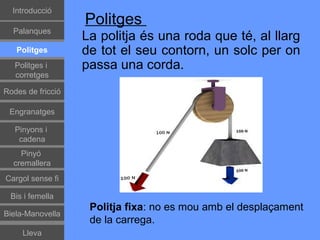

- 13. Introducció Politges Palanques La politja és una roda que té, al llarg Politges de tot el seu contorn, un solc per on Politges i passa una corda. corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Politja fixa: no es mou amb el desplaçament Biela-Manovella de la carrega. Lleva

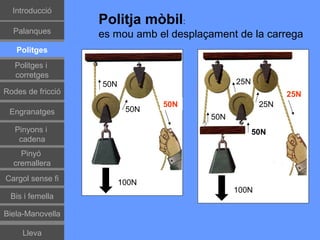

- 14. Introducció Politja mòbil: Palanques es mou amb el desplaçament de la carrega Politges Politges i corretges 50N 25N Rodes de fricció 25N 50N 25N Engranatges 50N 50N Pinyons i 50N cadena Pinyó cremallera Cargol sense fi 100N 100N Bis i femella Biela-Manovella Lleva

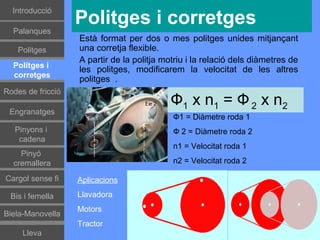

- 15. Introducció Politges i corretges Palanques Està format per dos o mes politges unides mitjançant Politges una corretja flexible. A partir de la politja motriu i la relació dels diàmetres de Politges i les politges, modificarem la velocitat de les altres corretges politges . Rodes de fricció Ф1 x n1 = Ф 2 x n2 Engranatges Ф1 = Diàmetre roda 1 Pinyons i Ф 2 = Diàmetre roda 2 cadena n1 = Velocitat roda 1 Pinyó cremallera n2 = Velocitat roda 2 Cargol sense fi Aplicacions Bis i femella Llavadora Motors Biela-Manovella Tractor Lleva

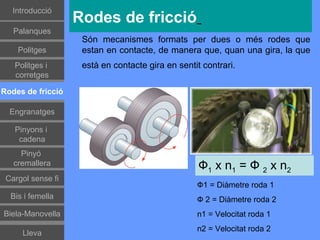

- 16. Introducció Rodes de fricció Palanques Són mecanismes formats per dues o més rodes que Politges estan en contacte, de manera que, quan una gira, la que Politges i està en contacte gira en sentit contrari. corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Ф1 x n1 = Ф 2 x n2 Cargol sense fi Ф1 = Diàmetre roda 1 Bis i femella Ф 2 = Diàmetre roda 2 Biela-Manovella n1 = Velocitat roda 1 n2 = Velocitat roda 2 Lleva

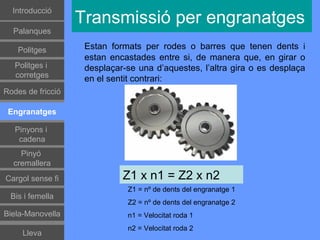

- 17. Introducció Transmissió per engranatges Palanques Politges Estan formats per rodes o barres que tenen dents i estan encastades entre si, de manera que, en girar o Politges i desplaçar-se una d’aquestes, l’altra gira o es desplaça corretges en el sentit contrari: Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Z1 x n1 = Z2 x n2 Z1 = nº de dents del engranatge 1 Bis i femella Z2 = nº de dents del engranatge 2 Biela-Manovella n1 = Velocitat roda 1 n2 = Velocitat roda 2 Lleva

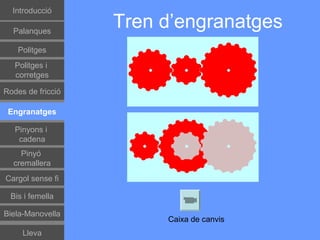

- 18. Introducció Palanques Tren d’engranatges Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Caixa de canvis Lleva

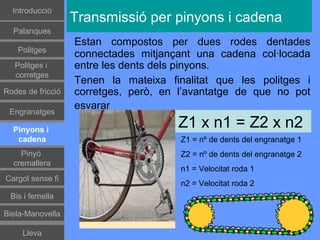

- 19. Introducció Transmissió per pinyons i cadena Palanques Estan compostos per dues rodes dentades Politges connectades mitjançant una cadena col·locada Politges i entre les dents dels pinyons. corretges Tenen la mateixa finalitat que les politges i Rodes de fricció corretges, però, en l’avantatge de que no pot esvarar Engranatges Pinyons i Z1 x n1 = Z2 x n2 cadena Z1 = nº de dents del engranatge 1 Pinyó Z2 = nº de dents del engranatge 2 cremallera n1 = Velocitat roda 1 Cargol sense fi n2 = Velocitat roda 2 Bis i femella Biela-Manovella Lleva

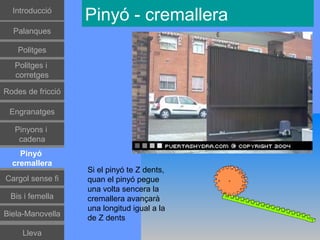

- 20. Introducció Pinyó - cremallera Palanques Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Si el pinyó te Z dents, Cargol sense fi quan el pinyó pegue una volta sencera la Bis i femella cremallera avançarà una longitud igual a la Biela-Manovella de Z dents Lleva

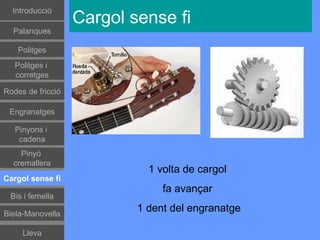

- 21. Introducció Cargol sense fi Palanques Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera 1 volta de cargol Cargol sense fi fa avançar Bis i femella Biela-Manovella 1 dent del engranatge Lleva

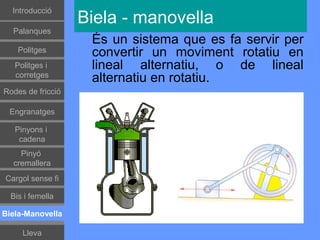

- 22. Introducció Biela - manovella Palanques És un sistema que es fa servir per Politges convertir un moviment rotatiu en Politges i lineal alternatiu, o de lineal corretges alternatiu en rotatiu. Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

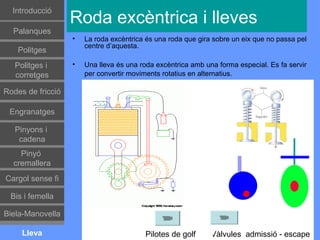

- 23. Introducció Roda excèntrica i lleves Palanques • La roda excèntrica és una roda que gira sobre un eix que no passa pel centre d’aquesta. Politges Politges i • Una lleva és una roda excèntrica amb una forma especial. Es fa servir corretges per convertir moviments rotatius en alternatius. Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva Pilotes de golf Vàlvules admissió - escape

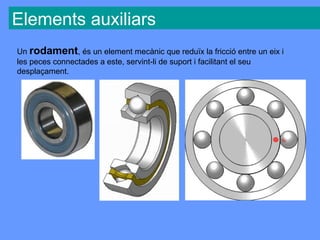

- 24. Elements auxiliars Un rodament,és un element mecànic que reduïx la fricció entre un eix i les peces connectades a este, servint-li de suport i facilitant el seu desplaçament.

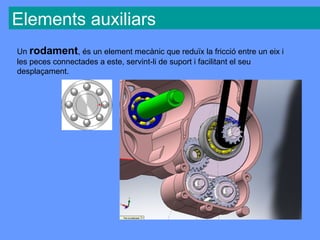

- 25. Elements auxiliars Un rodament,és un element mecànic que reduïx la fricció entre un eix i les peces connectades a este, servint-li de suport i facilitant el seu desplaçament.
