Descripció de la transmissió del moviment mitjançant els diferents tipus d'engranatges. Explicació per d'alumnes de 3r d'ESO.

1. TRANSMISSIÓ PER ENGRANATGES GLÒRIA GARCÍA GARCÍA 2011

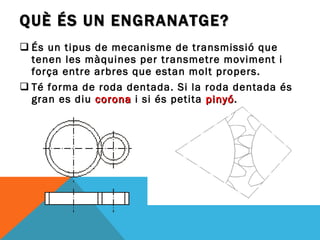

2. QUÈ ÉS UN ENGRANATGE? És un tipus de mecanisme de transmissió que tenen les màquines per transmetre moviment i força entre arbres que estan molt propers. Té forma de roda dentada. Si la roda dentada és gran es diu corona i si és petita pinyó .

3. Funció: transmeten el moviment circular continu per contacte de les dents de les rodes. Avantatges : Arbres propers i no es necessari que estiguin alineats. Transmeten grans potències es a dir grans forces. S’apliquen per gran velocitats. Inconvenient : No s’apliquen per distàncies molt petites. TRANSMISSIÓ PER ENGRANATGES

4. TIPUS D’ENGRANATGES Engranatge boig Engranatges rectes. Engranatges helicoïdals. Engranatges cònics. Engranatges interiors. Sistema Pinyó-Cremallera. Sistema caragol sense fi o vis sense fi

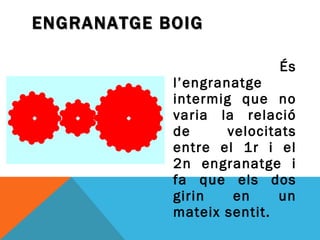

5. És l’engranatge intermig que no varia la relació de velocitats entre el 1r i el 2n engranatge i fa que els dos girin en un mateix sentit. ENGRANATGE BOIG

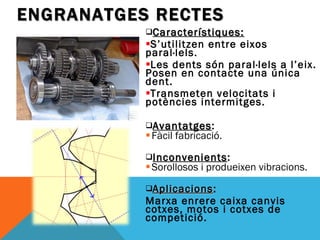

6. Característiques: S’utilitzen entre eixos paral·lels. Les dents són paral·lels a l’eix. Posen en contacte una única dent. Transmeten velocitats i potències intermitges. Avantatges : Fàcil fabricació. Inconvenients : Sorollosos i produeixen vibracions. Aplicacions : Marxa enrere caixa canvis cotxes, motos i cotxes de competició. ENGRANATGES RECTES

7. CARACTERÍSTIQUES ENG. RECTES

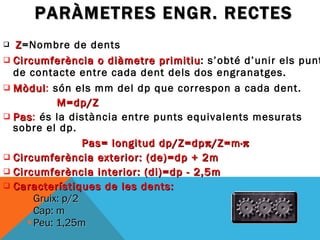

8. PARÀMETRES ENGR. RECTES Z = Nombre de dents Circumferència o diàmetre primitiu : s’obté d’unir els punts de contacte entre cada dent dels dos engranatges. Mòdul : són els mm del dp que correspon a cada dent. M=dp/Z Pas : és la distància entre punts equivalents mesurats sobre el dp. Pas= longitud dp/Z=dp  /Z=m·  Circumferència exterior: (de)=dp + 2m Circumferència interior: (di)=dp - 2,5m Característiques de les dents: Gruix: p/2 Cap: m Peu: 1,25m

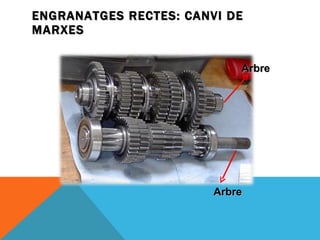

9. ENGRANATGES RECTES: CANVI DE MARXES Arbre Arbre

10. Característiques: Les dents formen un angle amb l’eix de gir. S’utilitzen per eixos paral·lels i perpendiculars. Avantatges : Es posen en contacte més una dent a l’hora amb un únic punt de contacte, hi ha més rodament i menys fricció i per això són silenciosos. Transmeten més velocitat . Aplicacions : Marxes de les caixes de canvis dels cotxes. ENGRANATGES HELICOÏDALS

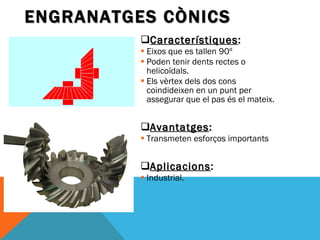

11. Característiques : Eixos que es tallen 90º Poden tenir dents rectes o helicoïdals. Els vèrtex dels dos cons coindideixen en un punt per assegurar que el pas és el mateix. Avantatges : Transmeten esforços importants Aplicacions : Industrial. ENGRANATGES CÒNICS

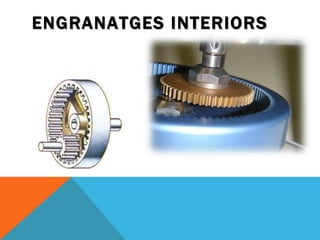

12. ENGRANATGES INTERIORS

13. Funció : transformar el moviment circular continu en lineal continu mitjançant contacte directe i a l’inrevés. Elements : Cremallera Pinyó Aplicació : Portes de parking. Tren cremallera. Màquines eines. PINYÓ-CREMALLERA

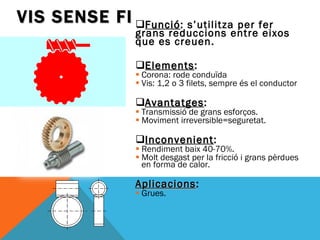

14. Funció : s’utilitza per fer grans reduccions entre eixos que es creuen. Elements : Corona: rode conduïda Vis: 1,2 o 3 filets, sempre és el conductor Avantatges : Transmissió de grans esforços. Moviment irreversible=seguretat. Inconvenient : Rendiment baix 40-70%. Molt desgast per la fricció i grans pèrdues en forma de calor. Aplicacions : Grues. VIS SENSE FI

15. TRANSMISSIÓ PER CADENA I RODA DENTADA Elements: cadena metàl·lica amb baules articulades i roda dentada. Avantatges: Transmissió grans potències, no hi ha lliscament, aplicació en gran distàncies entre arbres. Inconvenients: els arbres han de ser paral·lels, no suporten gran velocitats, són sorolloses i tenen desgast considerable necessiten lubrificació. Aplicacions: bicicleta. Càlcul: i=Z 1 /Z 2 Z=nombre de dents. i=relació de transmissió

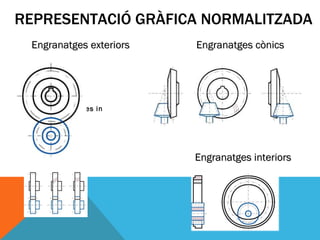

16. REPRESENTACIÓ GRÀFICA NORMALITZADA Engranatges exteriors Engranatges cònics Engranatges in Engranatges interiors

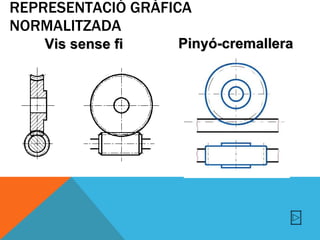

17. REPRESENTACIÓ GRÀFICA NORMALITZADA Pinyó-cremallera Vis sense fi

18. QUIN TIPUS D’ENGRANATGES SÓN?

19. QUIN TIPUS D’ENGRANATGES SÓN?

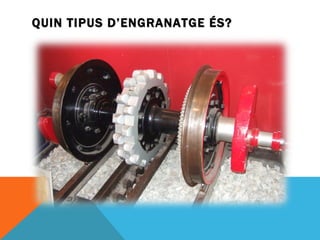

20. QUIN TIPUS D’ENGRANATGE ÉS?

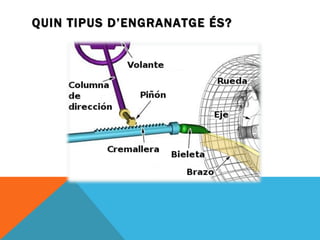

21. QUIN TIPUS D’ENGRANATGE ÉS?

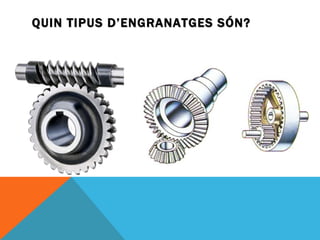

22. QUIN TIPUS D’ENGRANATGES SÓN?

23. COM S’ANOMENEN?.
