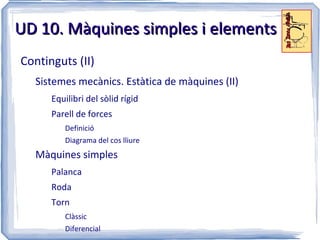

3. Mecanismes

8. Roda

10. Diferencial

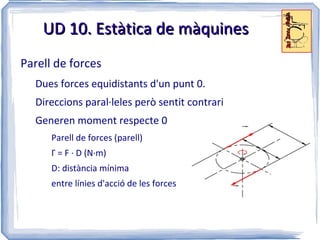

12. Pla inclinat

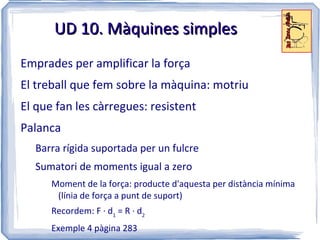

14. Reblada

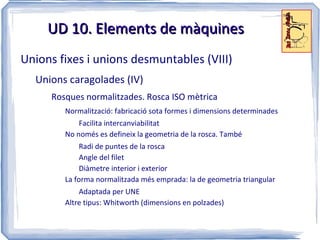

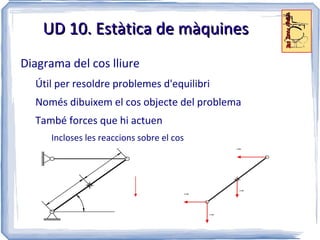

15. Unions caragolades

16. Unions d'elements de màquines

18. Rodaments

19. Lubrificants

21. Entendre el concepte de moment d'una força

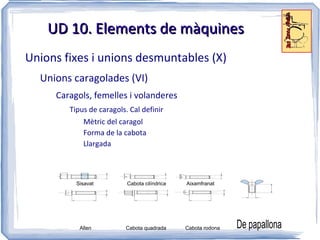

22. Resoldre problemes sobre estàtica de màquines

23. Conèixer i entendre les màquines simples principals

24. Resoldre problemes de màquines simples

25. Conèixer els principals elements de les màquines

26. Entendre el concepte de normalització

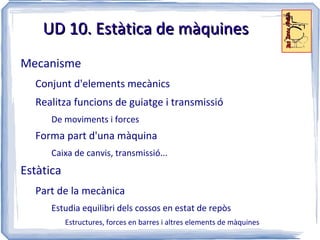

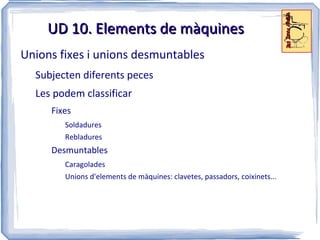

28. Sabem resoldre problemes de plans inclinats?

29. Recordem algun sistema de transmissió de moviment?

30. Recordem la primera llei de Newton?

31. Sabem què és el moment d'una força?

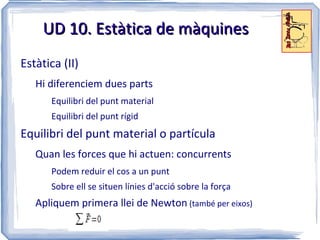

33. Té parts mòbils

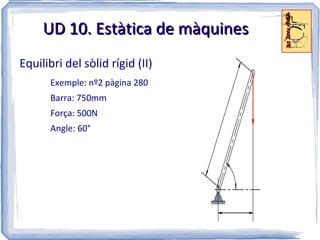

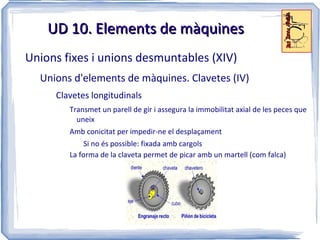

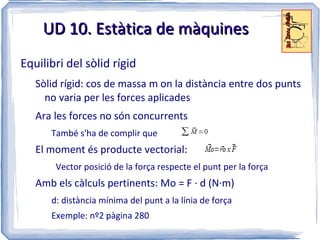

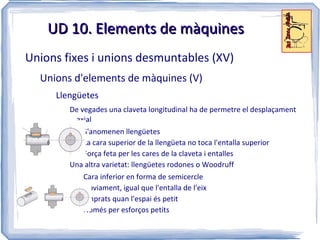

42. Exemple: nº2 pàgina 280

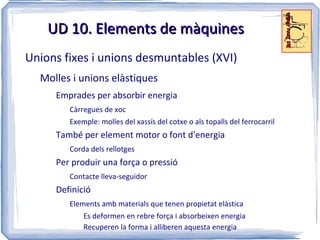

44. Barra: 750mm

45. Força: 500N

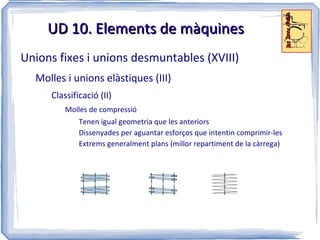

46. Angle: 60 °

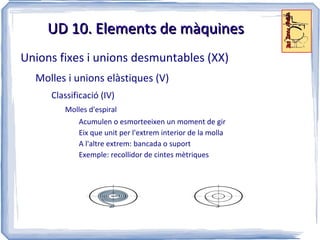

48. Direccions paral·leles però sentit contrari

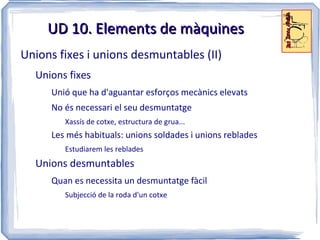

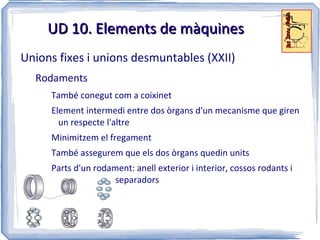

50. Γ = F · D (N·m)

51. D: distància mínima

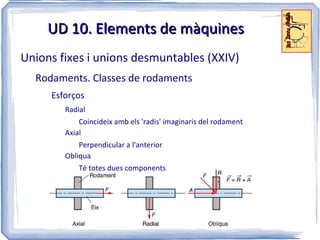

52. entre línies d'acció de les forces

54. Només dibuixem el cos objecte del problema

57. El treball que fem sobre la màquina: motriu

58. El que fan les càrregues: resistent

61. Recordem: F · d 1 = R · d 2

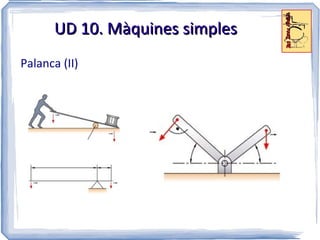

62. Exemple 4 pàgina 283

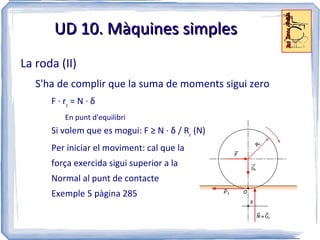

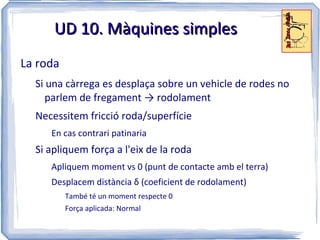

67. Força aplicada: Normal

69. Per iniciar el moviment: cal que la

70. força exercida sigui superior a la

71. Normal al punt de contacte

72. Exemple 5 pàgina 285

74. Cilindre horitzontal recolzat per coixinets

75. Maneta que permet fer girar el cilindre

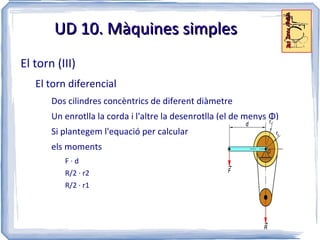

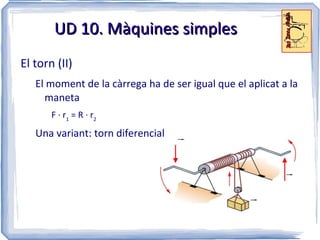

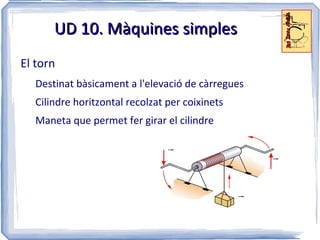

78. Un enrotlla la corda i l'altre la desenrotlla (el de menys Φ )

79. Si plantegem l'equació per calcular

81. R/2 · r2

82. R/2 · r1

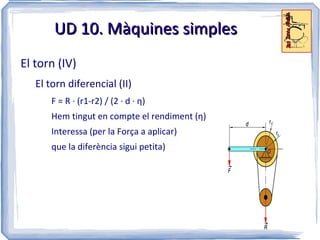

84. Hem tingut en compte el rendiment ( η )

85. Interessa (per la Força a aplicar)

86. que la diferència sigui petita)

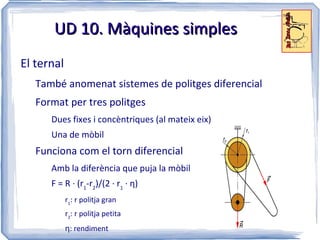

91. r 2 : r politja petita

92. η : rendiment

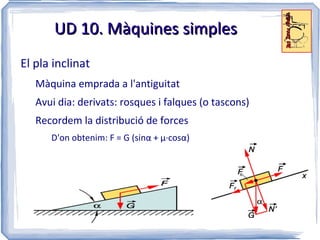

94. Avui dia: derivats: rosques i falques (o tascons)

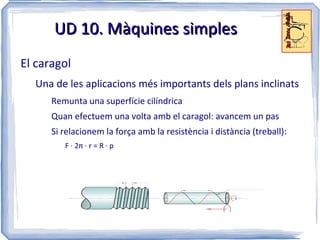

97. Quan efectuem una volta amb el caragol: avancem un pas

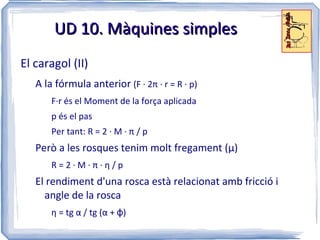

100. p és el pas

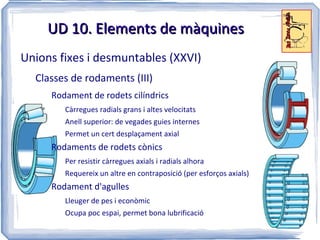

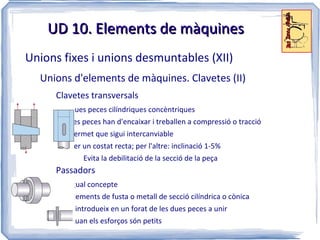

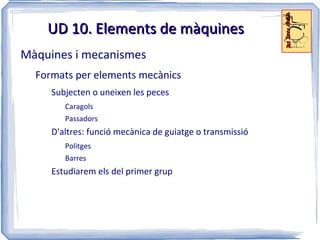

111. Unions d'elements de màquines: clavetes, passadors, coixinets...

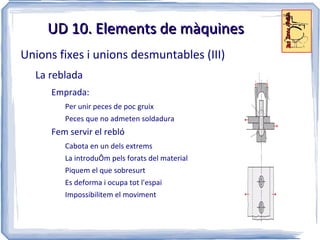

116. La introduïm pels forats del material

117. Piquem el que sobresurt

118. Es deforma i ocupa tot l'espai

119. Impossibilitem el moviment

123. Permet el desmuntatge i muntatge ràpid

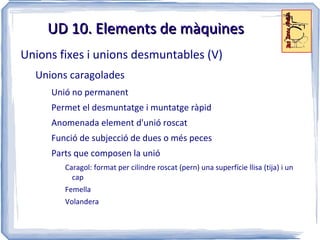

124. Anomenada element d'unió roscat

125. Funció de subjecció de dues o més peces

127. Femella

128. Volandera

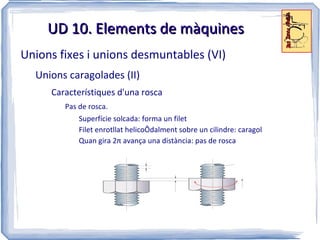

130. Filet enrotllat helicoïdalment sobre un cilindre: caragol

131. Quan gira 2 π avança una distància: pas de rosca

133. Enrotllament del filet de dreta a esquerra: rosca dreta

134. Si la volem caragolar: girem en el sentit de les busques del rellotge

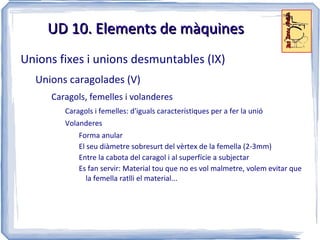

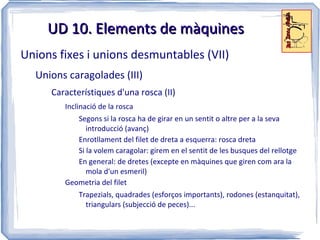

137. Angle del filet

141. El seu diàmetre sobresurt del vèrtex de la femella (2-3mm)

142. Entre la cabota del caragol i al superfície a subjectar

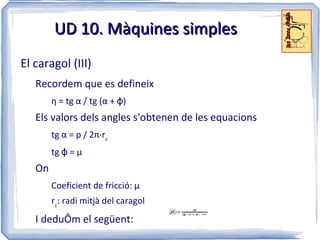

143. Es fan servir: Material tou que no es vol malmetre, volem evitar que la femella ratlli el material...

145. Forma de la cabota

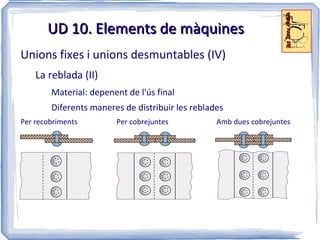

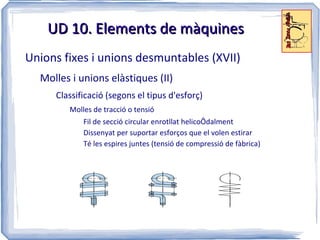

146. Llargada Sisavat Cabota cilíndrica Aixamfranat De papallona

148. Exemple acoblament caragol-femella:

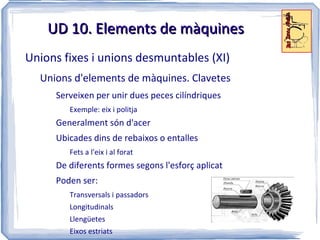

152. Longitudinals

153. Llengüetes

154. Eixos estriats

156. Les peces han d'encaixar i treballen a compressió o tracció

157. Permet que sigui intercanviable

159. Elements de fusta o metall de secció cilíndrica o cònica

160. S'introdueix en un forat de les dues peces a unir

161. Quan els esforços són petits

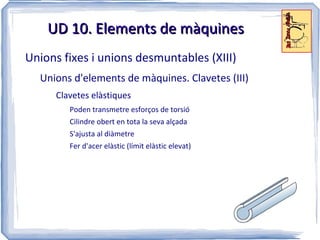

163. Cilindre obert en tota la seva alçada

164. S'ajusta al diàmetre

165. Fer d'acer elàstic (límit elàstic elevat)

169. La cara superior de la llengüeta no toca l'entalla superior

171. Òbviament, igual que l'entalla de l'eix

172. Emprats quan l'espai és petit

173. Només per esforços petits

176. Recuperen la forma i alliberen aquesta energia

178. Dissenyat per suportar esforços que el volen estirar

179. Té les espires juntes (tensió de compressió de fàbrica)

181. Dissenyades per aguantar esforços que intentin comprimir-les

182. Extrems generalment plans (millor repartiment de la càrrega)

185. Per què la molla es pugui estirar: braços giratoris als extrems

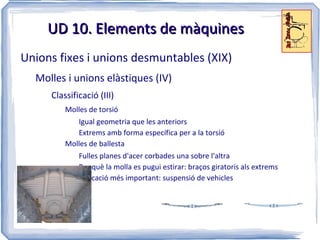

186. Aplicació més important: suspensió de vehicles

188. Eix que unit per l'extrem interior de la molla

189. A l'altre extrem: bancada o suport

190. Exemple: recollidor de cintes mètriques

192. També per articulacions sense manteniment

193. Poden treballar a compressió i cisallament

194. Pesen menys que l'acer

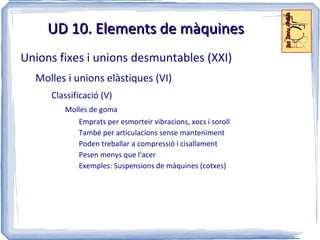

195. Exemples: Suspensions de màquines (cotxes)

197. Element intermedi entre dos òrgans d'un mecanisme que giren un respecte l'altre

198. Minimitzem el fregament

199. També assegurem que els dos òrgans quedin units

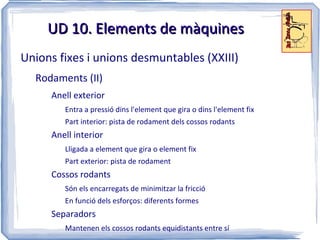

200. Parts d'un rodament: anell exterior i interior, cossos rodants i separadors

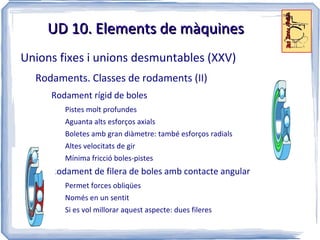

207. Aguanta alts esforços axials

208. Boletes amb gran diàmetre: també esforços radials

209. Altes velocitats de gir

211. Només en un sentit

212. Si es vol millorar aquest aspecte: dues fileres

214. Anell superior: de vegades guies internes

217. Ocupa poc espai, permet bona lubrificació

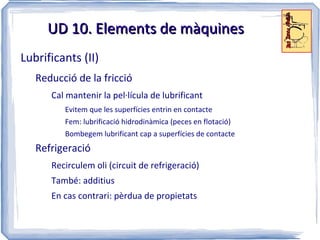

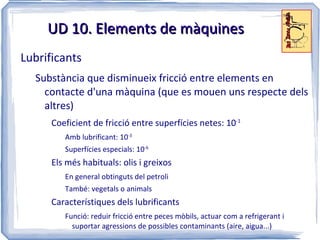

222. Fem: lubrificació hidrodinàmica (peces en flotació)

224. També: additius

225. En cas contrari: pèrdua de propietats

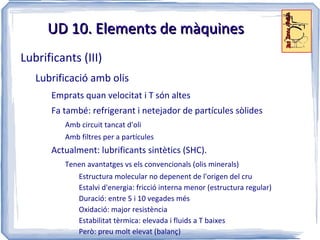

229. Estalvi d'energia: fricció interna menor (estructura regular)

230. Duració: entre 5 i 10 vegades més

231. Oxidació: major resistència

232. Estabilitat tèrmica: elevada i fluids a T baixes

233. Però: preu molt elevat (balanç)
