Treball col.laboratiu dels alumnes de cinqué del CEIP CARLES SALVADOR de València

1. MOVIMENT, FORCES I MÀQUINES
Curs 2013-2014
5é Primària

2. ÍNDEX
1- El moviment i les forces.
2-Les màquines.
3-La palanca.
4-La politja o corriola.
5-Altres màquines simples:
-El torn.
-El pla inclinat.
-La roda.
6-Els mecanismes:
-La manovella.
-Les rodes dentades.
-Els engranatges.

3. MOVIMENT I FORCES
Pablo C, Adrián, Manuel

4. LA FORÇA
Denominem força a qualsevol acció que canvia la velocitat i
direcció dels cossos o els deformen. Les forces poden
actuar per contacte o a distància.

5. CLASSES DE FORCES
Quan dos objectes xoquen o s’
espenten s’exerceix una força per
contacte, també anomenada fricció.
La força que exerceix un imant sobre un
objecte de ferro és un exemple de una
força a distància. Aquesta força es
denomina força magnètica.

6. ELS ELEMENTS DE LA FORÇA
Els elements de la força són:
El punt d’aplicació, que és el lloc del cos on s’aplica la
força.
La direcció, que és una recta que indica cap a on es
dirigeix la força.
El sentit, que és cadascuna de les dues orientacions
possibles en una mateixa direcció. Tota direcció té dos
sentits.
La intensitat, que és la quantitat de força aplicada.

7. QUINS EFECTES PRODUEIXEN
LES FORCES?
Els efectes augmenten o disminueixen la velocitat d’un cos.
També deformen els cossos.
Els cossos que no es deformen s’anomenen rígids.
Els que es deformen i tornen a la seva forma son flexibles.

8. QUÈ ÉS LA FORÇA DE LA
GRAVETAT?
Tots els objectes s’atrauen entre ells amb una força
anomenada atracció gravitatoria. Aquesta força solament
es percep quan un dels objectes ès prou gran, com ocorre
amb els astres.
A la terra tots els cossos són atrets cap al centre per una
força anomenada força de gravetat

9. EL MOVIMENT
Els cossos poden adquirir un moviment amb una força.
En el moviment d’un cos hem de tindre en compte la
posició, el desplaçament, la trajectoria que pot ser:
rectilínia i curvilínia.

10. LA VELOCITAT
Indica la rapidesa amb que es mou un cos. Pot ser:
Uniforme, que es quan es mou sempre a la mateixa
velocitat.
Variable, que es quan la velocitat té canvis.

11. LES MÀQUINES
Luis, Duncan i Amand

12. QUÈ SÓN LES MÀQUINES
Durant tota la história de la humanitat, l’ésser humà ha
buscat solucions per als seus principals problemes. Les
màquines són aparells que ens ajuden a fer moltes
activitats de manera més fàcil.

13. Una mica d’història
L’home des de la prehistòria va dissenyar màquines per a facilitar el seu
treball. Primer va utilitzar una branca amb una pedra i va construir una
palanca que la va servir per a moure pedres.

14. Tipus de màquines
● Màquines simples: Són màquines sense peces o amb
molt poques peces. Funcionen normalment amb l’energia
muscular i per mitjà de mecanismes molt senzills.
● Màquines compostes: Són formades per moltes peces
entre les quals hi ha màquines simples i engranatges
Les màquines compostes tenen dos tipus de mecanismes:
● Mecànics: Sò peces conectades entre si per a transmetre
força i moviment.
● Eléctrics: Són elements conectats entre si que produixen
llum, imatges o sons, com els fars d’un cotxe. Si són molt
xicotets s’anomenen electrònics, com els components
interns d’un ordinador

15. Alguns exemples de màquines
Aixeta, alçavidres, amplificador, aerollicador, ala d’avió de línea, alcoholímetre,
aneroide, baròmetre, areostàtic, globus, tablet, X box, play 3, play 4, televisisió,
nintendo 3DS, bombilla.

16. LA PALANCA
Equip 3
Paula Ana C,i Maria

17. 1-QUE ÉS LA PALANCA?
La palanca és una màquina simple que consisteix en una barra rígida
que pot oscil·lar sobre un eix o un punt de suport. Al realitzar una força
en un dels extrems de la palanca, de manera que baixe, l’altre extrem
puja. Això vol dir que la palanca ens serveix per transmetre el
moviment.

18. QUE ÉS LA PALANCA? (2)
En una palanca existeixen 3 elements característics:
·Potència, és la força que realitzem.
·Resistència, és la força que es vol vèncer.
·Fulcre o punt de repòs, és on se sosté la barra.

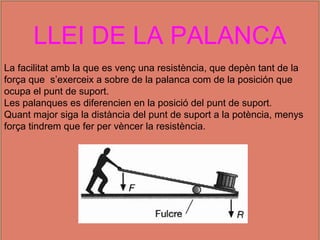

19. LLEI DE LA PALANCA
La facilitat amb la que es venç una resistència, que depèn tant de la
força que s’exerceix a sobre de la palanca com de la posición que
ocupa el punt de suport.
Les palanques es diferencien en la posició del punt de suport.
Quant major siga la distància del punt de suport a la potència, menys
força tindrem que fer per vèncer la resistència.

20. 3-TIPUS DE PALANCA
Les palanques es classifiquen dependent de com estan col·locats els
seus elements fonamentals: potència, resistència i fulcre.
Podem trobar 3 tipus de palanca:
·Palanca de primer grau: Es caracteritzen per tindre el punt de suport
entre la potència i la resistència, això vol dir que el fulcre estarà al mig
de la barra.
·Palanca de segon grau: Es caracteritzen per tindre el punt de suport
en algun extrem de la barra, la potència.
·Palanca de tercer grau: Es caracteritzen per tindre el punt de suport
en un extrem de la barra la resistències en l’aire extrem i la potència en
algun punt intermediari.

21. = PRIMER GRAU
= SEGON GRAU
= TERCER GRAU

23. PALANQUES
-Posar en marxa la grua: tercer grau
-El carretó: segon grau
-La balança: primer grau
-El alicates: 2 palanques de primer grau
-La pinça de depilar: 2 palanques de tercer grau
-La tisora:primer grau
-El trencanous: segon grau
-La guillotina:segon grau
-La pinça de tendir: 2 palanques de primer grau
-El braç humà: 2 palanques de tercer grau
-El tallaungles: 2 palanques, una de segon grau i una altra de
tercer grau

24. LA POLITJA o CORRIOLA
Anna , Pilar i Nadia

25. Què és una politja?
Una politja és senzillament una roda per sobre la qual passa una corda, que s’
aguanta per un eix. Una sola politja ens pot ajudar a alçar una càrrega, ja que
canvia la direcció del nostre esforç.
Amb una politja composta o aparell de politges aconseguim rendiment
mecànic, que ens facilita la tasca d’utilitzar objectes pesats.

26. La politja fixa
La politja fixa està subjecta a un suport.Hi ha que tirar de la politja
amb força.

27. La politja mòbil
La politja mòbil és un dispositiu que consta de dues politges. A la força també se sol dir
potència.

28. El poliplast
Un poliplast es un conjunt d’alguns dispositius de politja mòbil, accionats per una sola
corda.

29. ALTRES MÀQUINES SIMPLES
Ximo, Mario i Marc

30. El torn
El torn és una màquina simple, formada per
un tambor, molt paregut a una politja, amb
una corda i una manovella, que es usa per
alçar cargues fins l’altura del tambor.

31. El pla inclinat
La superfície plana que té un extrem elevat a certa
altura, es coneix com pla inclinat o rampa (L)
És una rampa que serveix per pujar i baixar objectes.Té
3 elements:
-Llargària:És la distància des del final de la rampa al
principi.
-Alçaria:La distància des de la part més alta de la rampa
fins al terra.
-Angle:És el que forma la rampa amb el terra.

32. La roda
La seva forma circular ens permet de rodar
amb suavitat i transmetre potència
continuament; per això la majoria dels vehicles
utilitzen rodes. La roda, però, te moltes altres
aplicacions: un volant pot acumular energia,
les rodes de la bicicleta ens ajuden a mantenir
l’equilibri, i el volant dels cotxes ens ajuda a
fer molta força amb poc esforç.

33. La roda

34. ELS MECANISMES
Jorge, Pablo.L i Pablo.G

35. La manovella
La manovella és un element d’un mecanisme de
transmissió del moviment que consisteix en una
barra fixada d’un extrem i accionada per l’altra amb
un moviment de rotació.
La manovella és una peça, normalment de ferro,
composta de dues branques, una de les quals és fixa
per un extrem a l’eix d’una roda, etc...

36. La roda dentada és, bàsicament, una roda amb el
perímetre, totalment cobert de dents. El tipus més comú
de roda dentada porta les dents rectes longitudinals
encara que també n'hi ha amb les dents corbs, oblics ...
Per aconseguir un funcionament correcte, aquest
operador sol girar solidari amb el seu eix.
Les rodes dentades

37. Els engranatges
Els engranatges són mecanismes de
transmissió de moviment circular mitjançant
rodes dentades que encaixen entre si.
N’hi ha de dos tipus:
- Engranatges de rodes dentades: una
roda dentada encaixa amb una altra i la fa
girar en sentit contrari. Exemple: els
rellotges
- Engranatges de roda dentada i cadena:
una roda dentada encaixa en una cadena i
produeix el moviment. Exemple: la bicicleta

38. Exemples
Engranatges=
rodes dentades=
La manovella=
