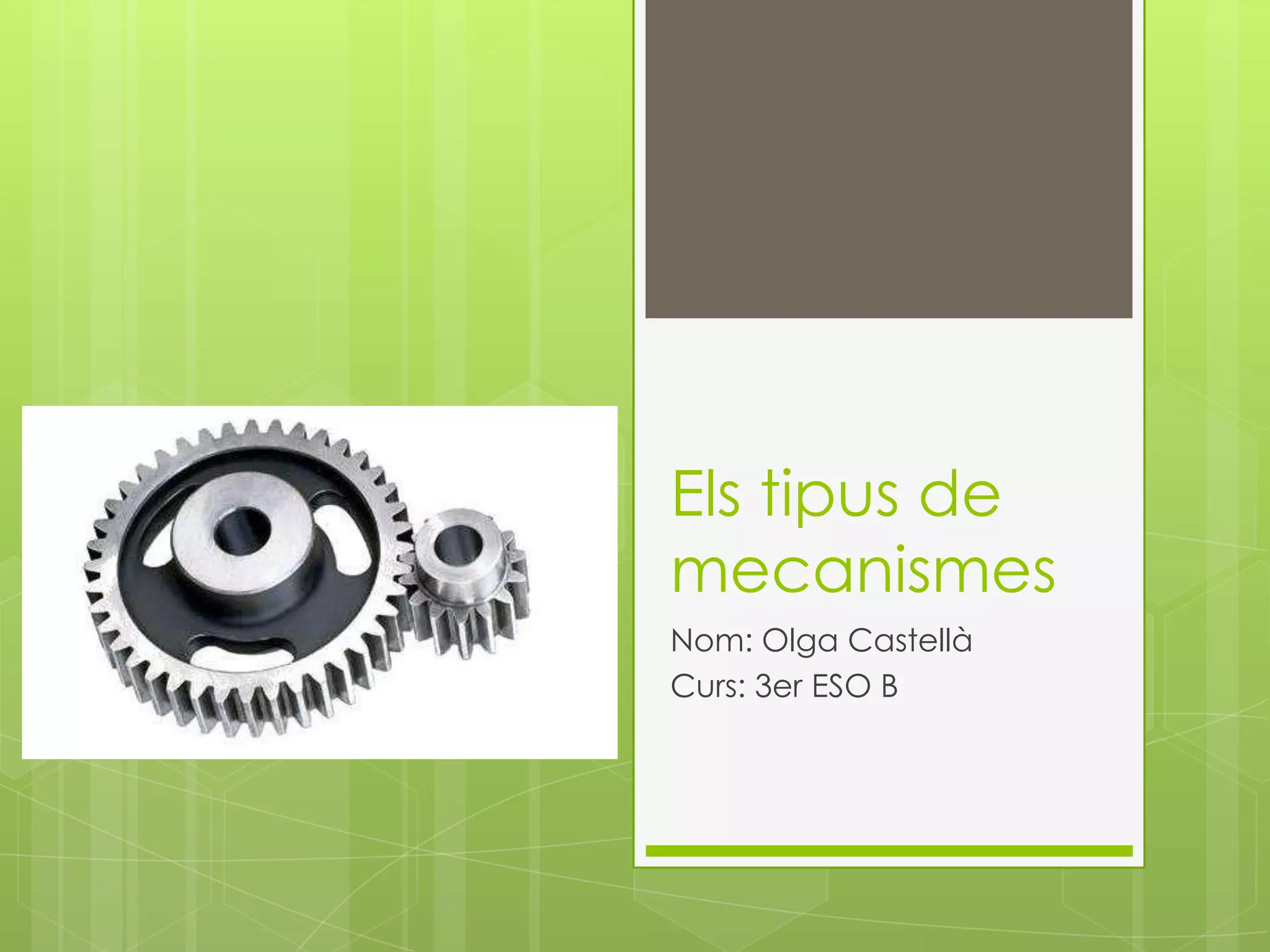

1. Els tipus de
mecanismes
Nom: Olga Castellà
Curs: 3er ESO B

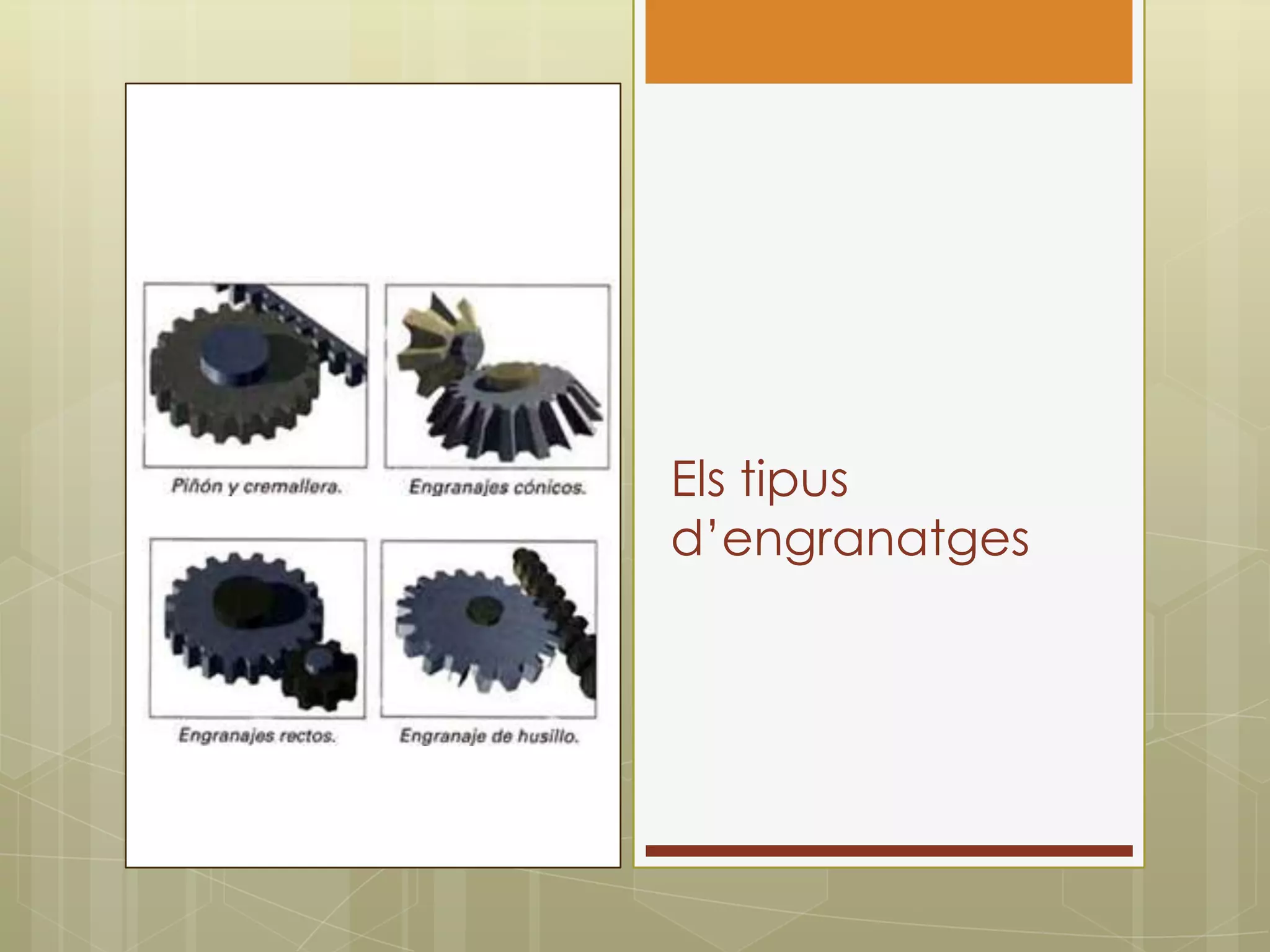

2. Els tipus
d’engranatges

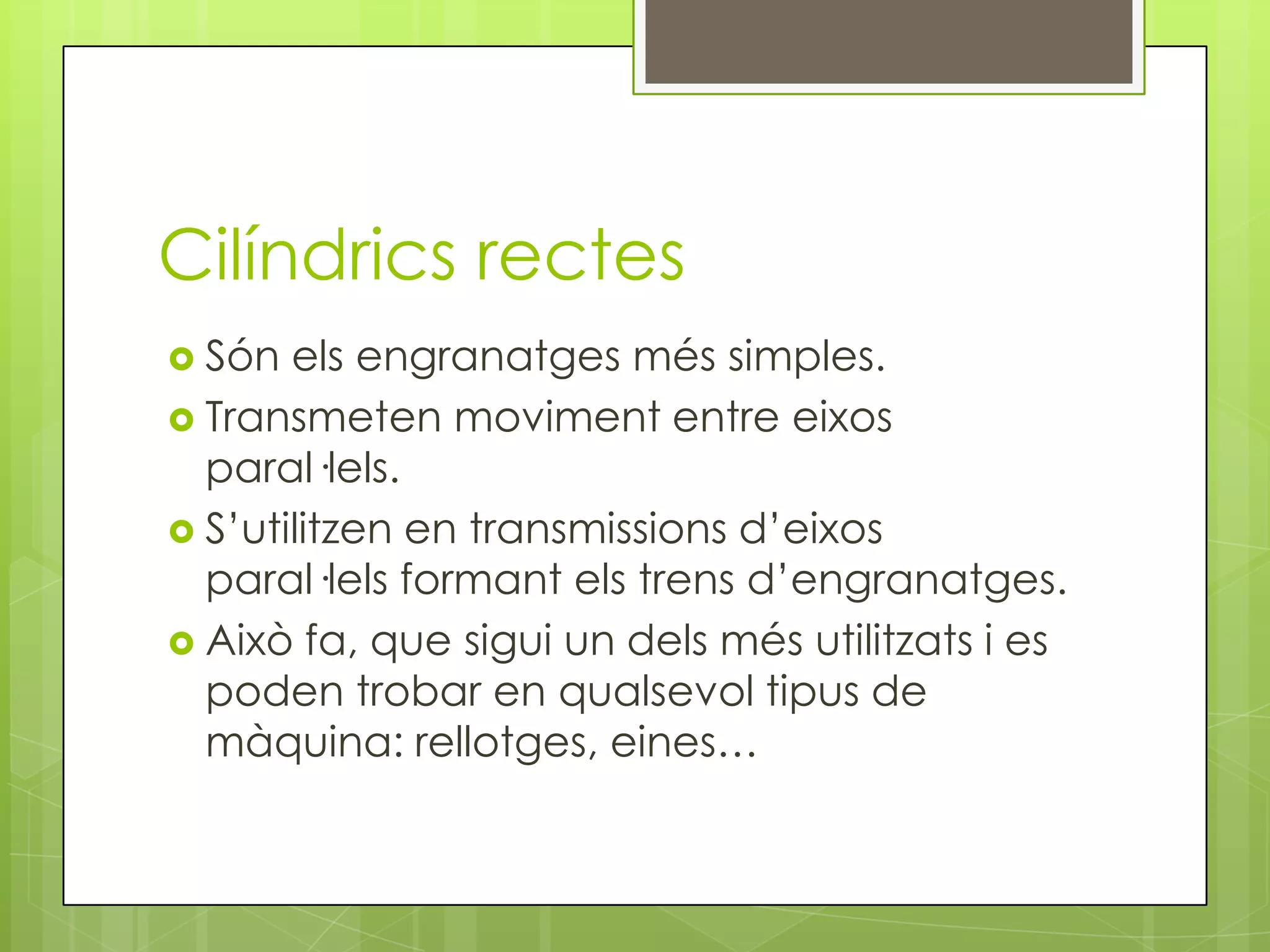

3. Cilíndrics rectes
 Són
els engranatges més simples.
 Transmeten moviment entre eixos
paral·lels.
 S’utilitzen en transmissions d’eixos
paral·lels formant els trens d’engranatges.
 Això fa, que sigui un dels més utilitzats i es
poden trobar en qualsevol tipus de
màquina: rellotges, eines…

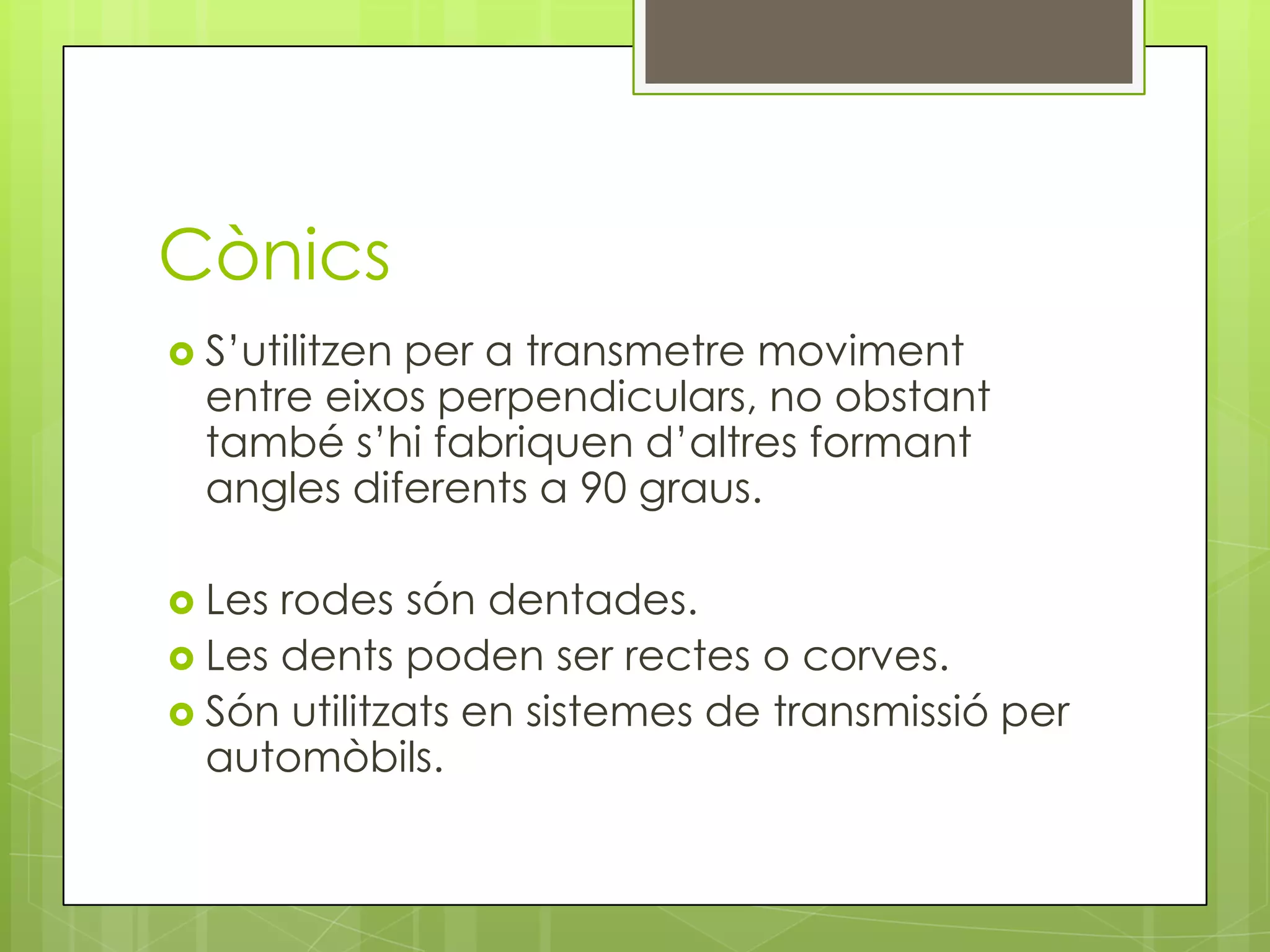

4. Cònics
 S’utilitzen
per a transmetre moviment
entre eixos perpendiculars, no obstant
també s’hi fabriquen d’altres formant
angles diferents a 90 graus.
 Les
rodes són dentades.
 Les dents poden ser rectes o corves.
 Són utilitzats en sistemes de transmissió per
automòbils.

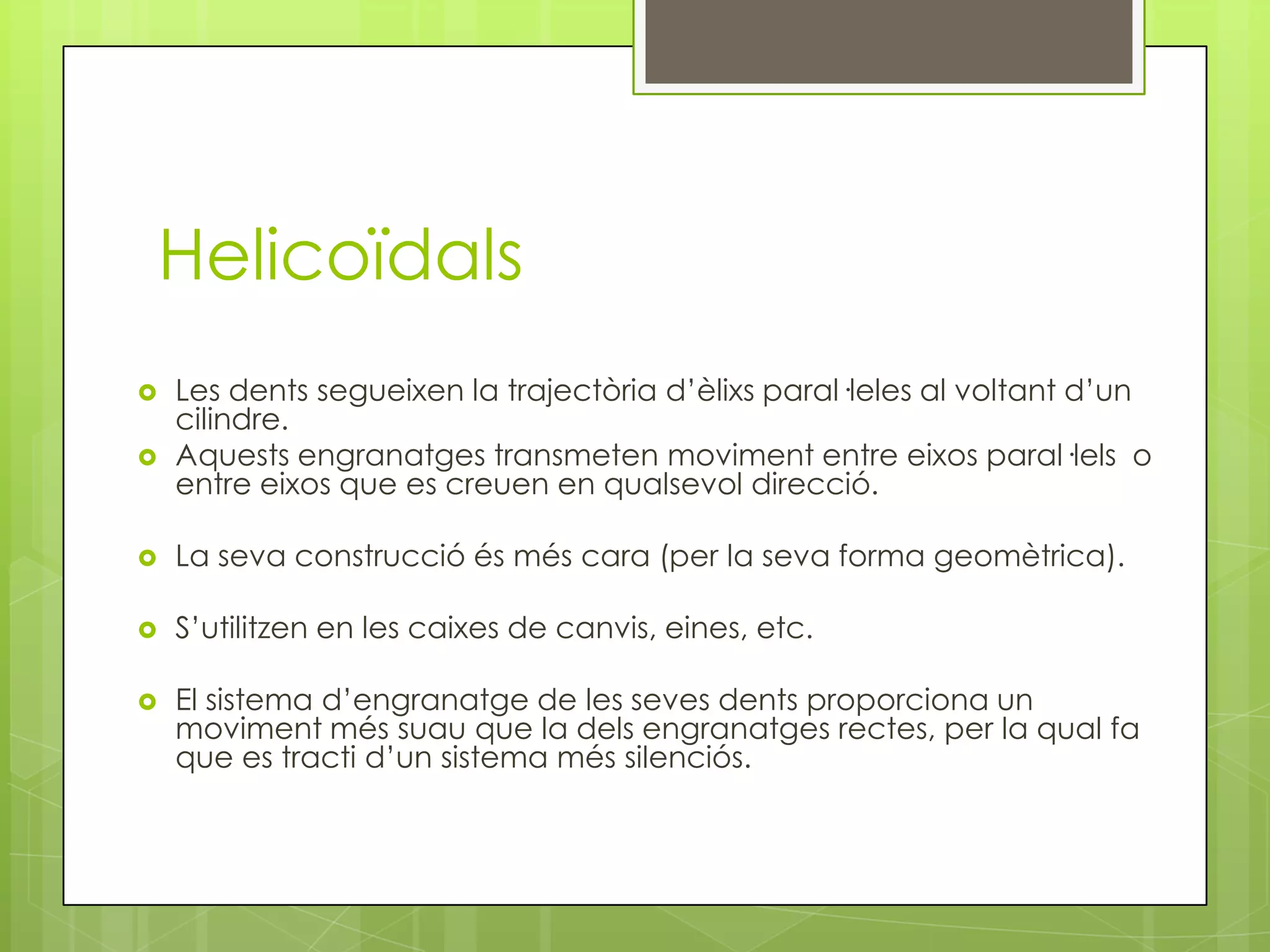

5. Helicoïdals


Les dents segueixen la trajectòria d’èlixs paral·leles al voltant d’un
cilindre.
Aquests engranatges transmeten moviment entre eixos paral·lels o
entre eixos que es creuen en qualsevol direcció.

La seva construcció és més cara (per la seva forma geomètrica).

S’utilitzen en les caixes de canvis, eines, etc.

El sistema d’engranatge de les seves dents proporciona un
moviment més suau que la dels engranatges rectes, per la qual fa
que es tracti d’un sistema més silenciós.

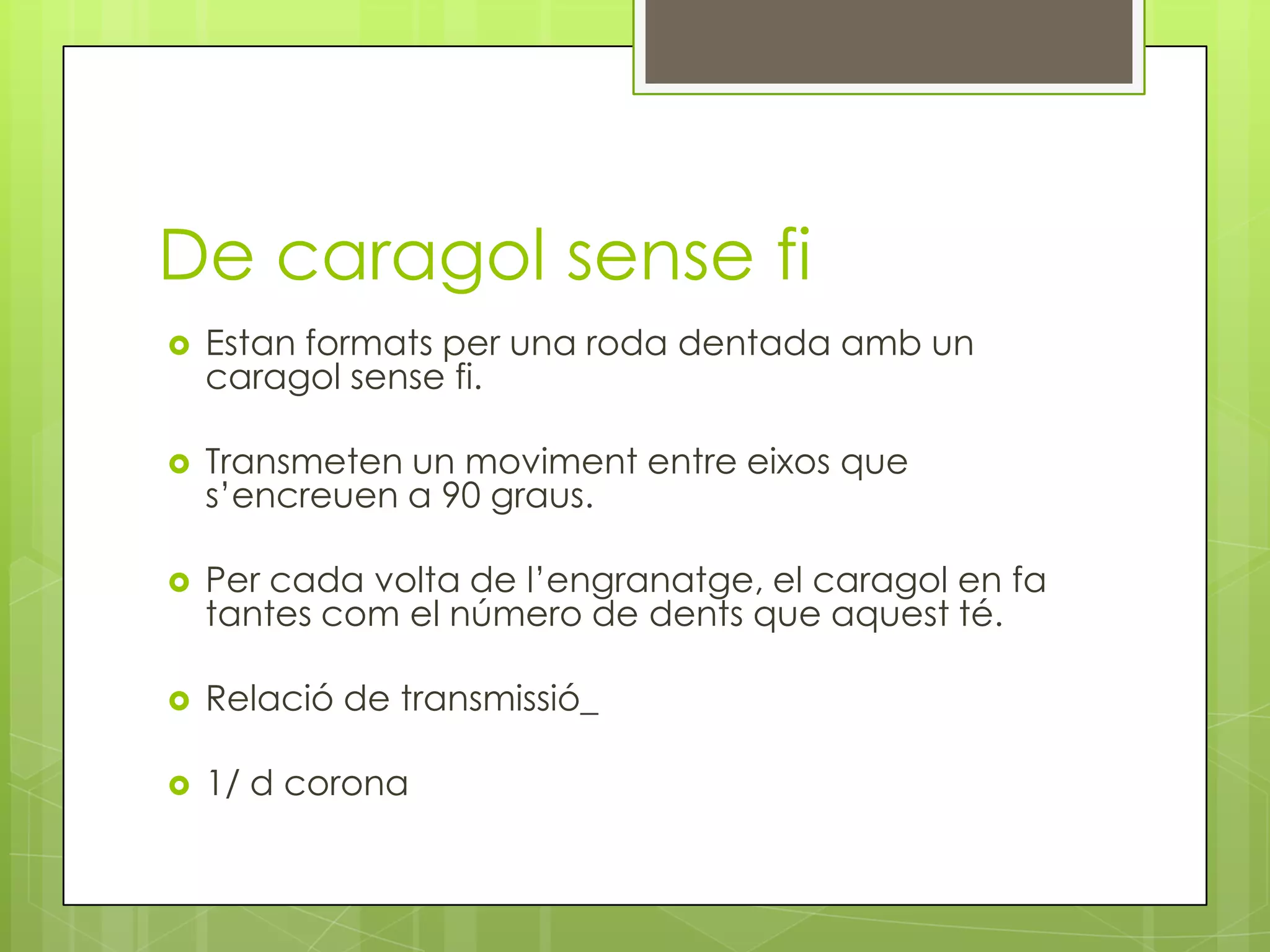

6. De caragol sense fi

Estan formats per una roda dentada amb un
caragol sense fi.

Transmeten un moviment entre eixos que
s’encreuen a 90 graus.

Per cada volta de l’engranatge, el caragol en fa
tantes com el número de dents que aquest té.

Relació de transmissió_

1/ d corona

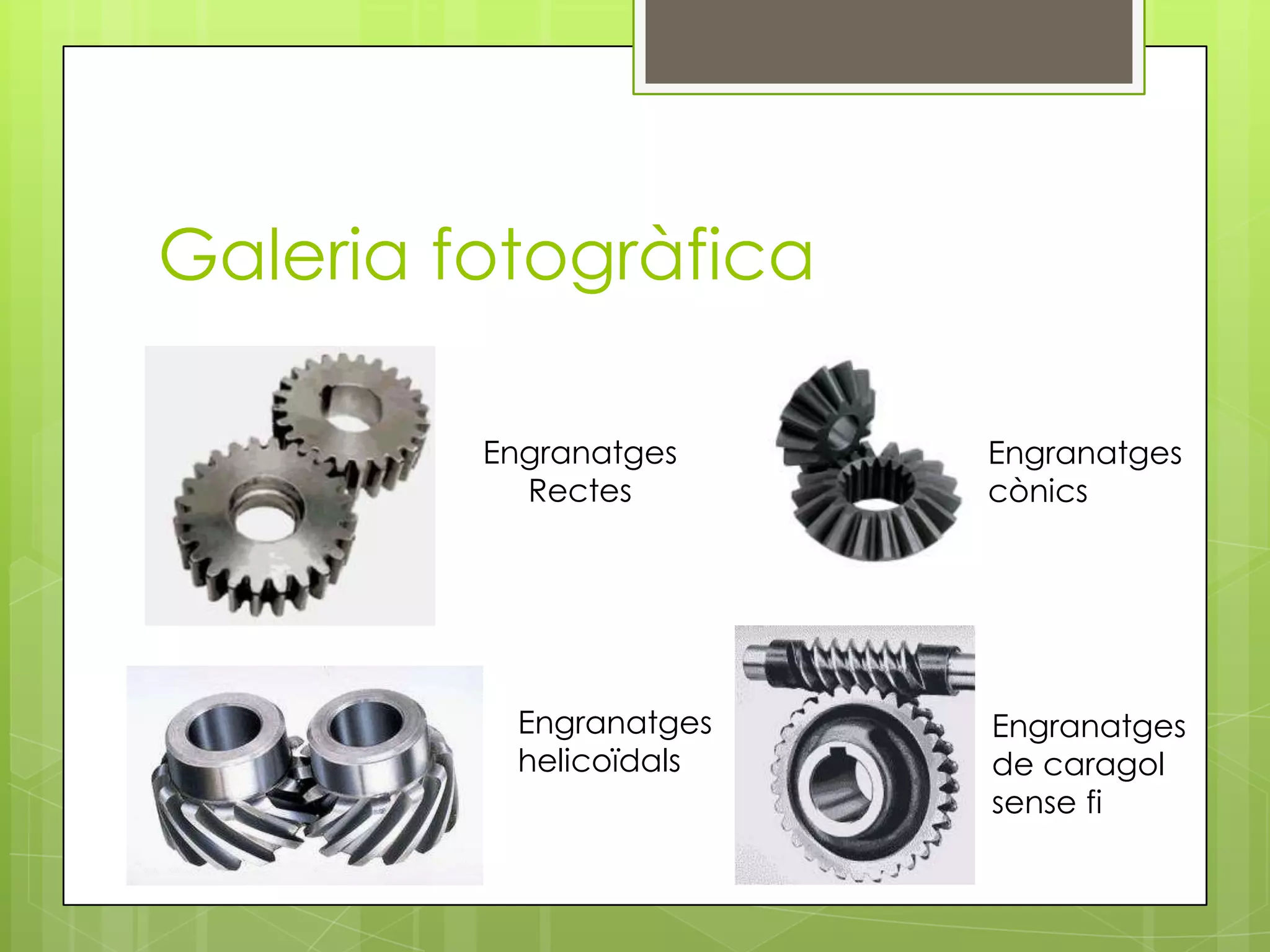

7. Galeria fotogràfica
Engranatges
Rectes
Engranatges
helicoïdals
Engranatges
cònics
Engranatges
de caragol
sense fi

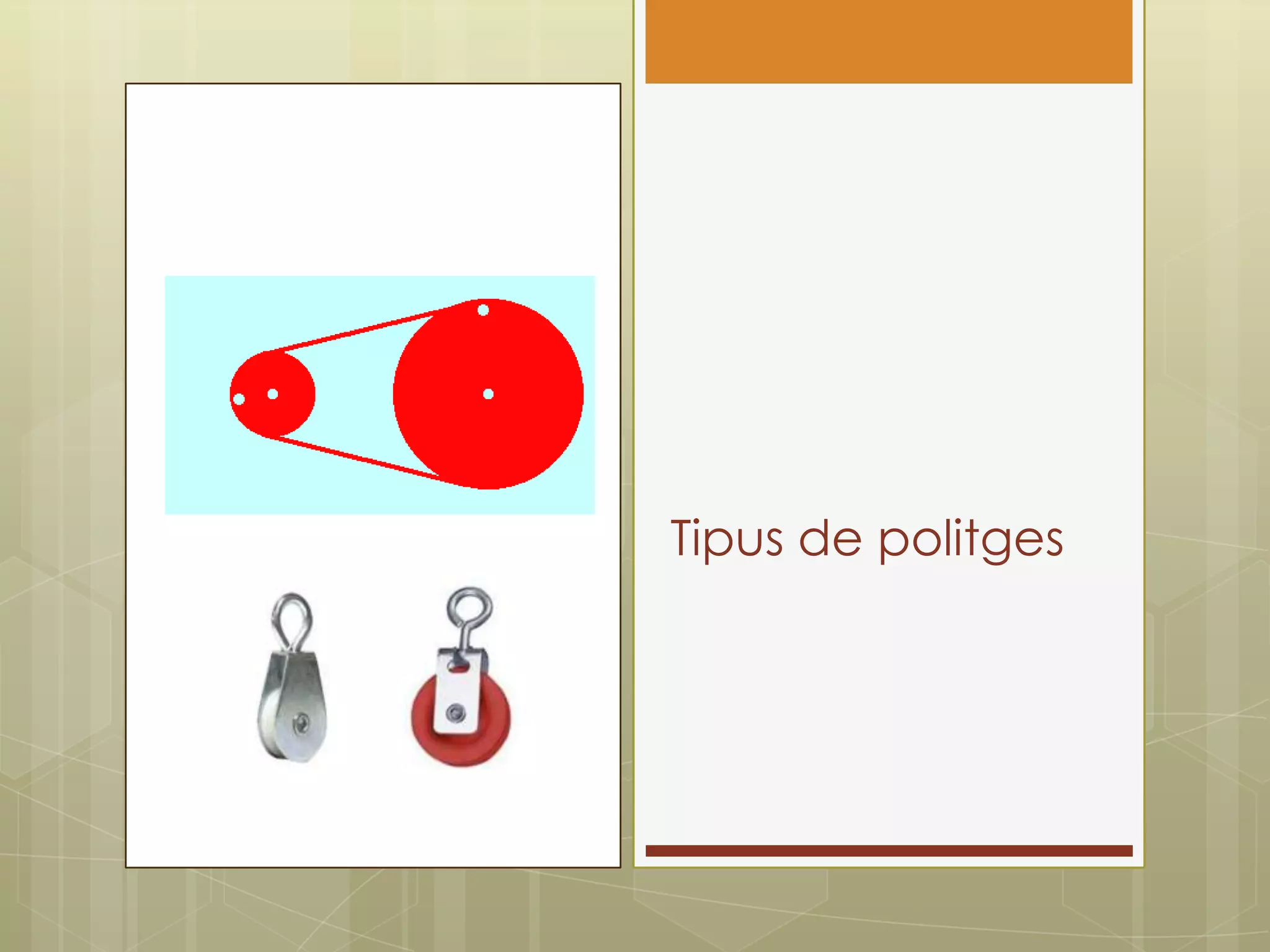

8. Tipus de politges

9. La politja fixa


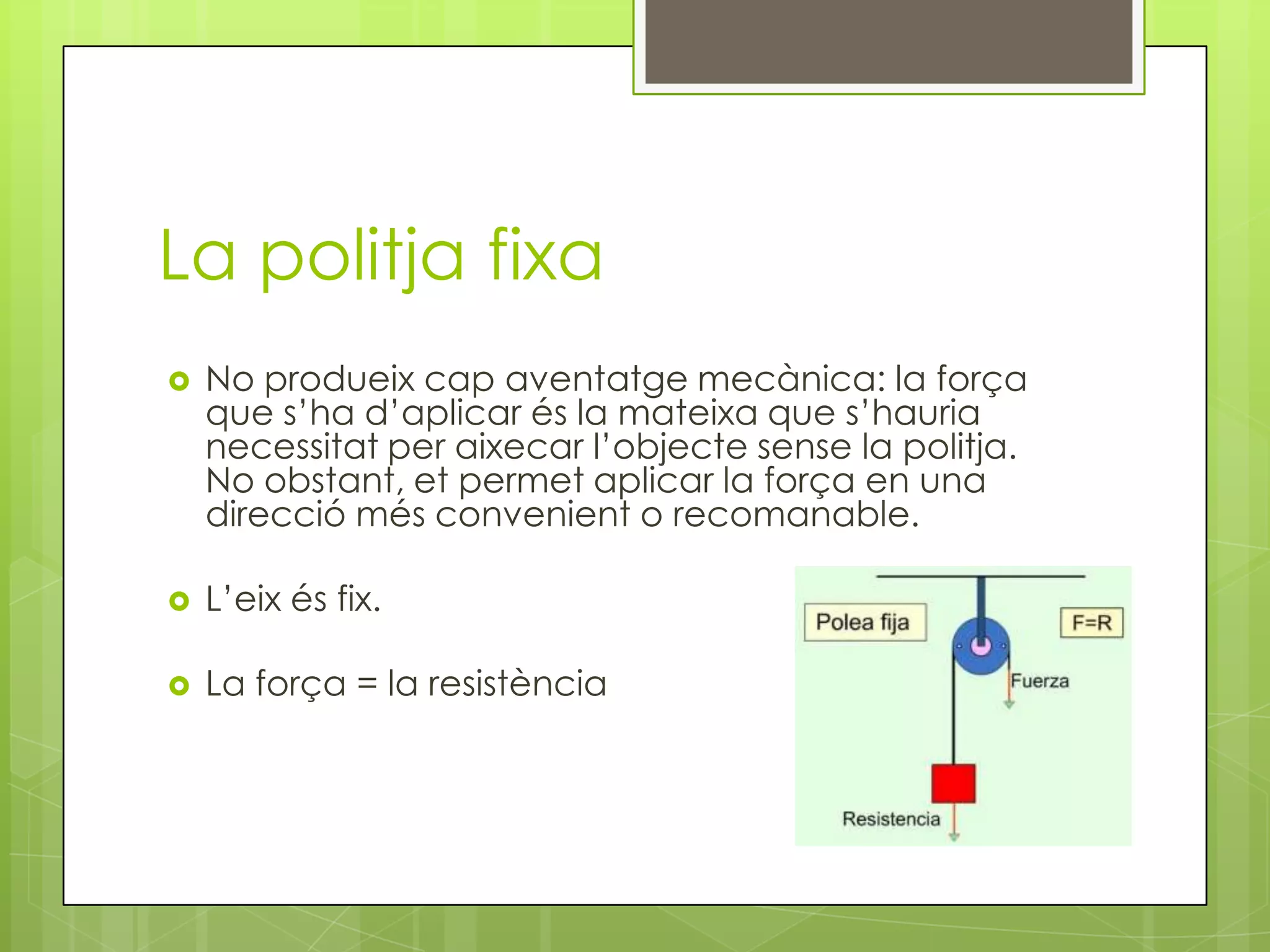

No produeix cap aventatge mecànica: la força
que s’ha d’aplicar és la mateixa que s’hauria
necessitat per aixecar l’objecte sense la politja.
No obstant, et permet aplicar la força en una
direcció més convenient o recomanable.

L’eix és fix.

La força = la resistència

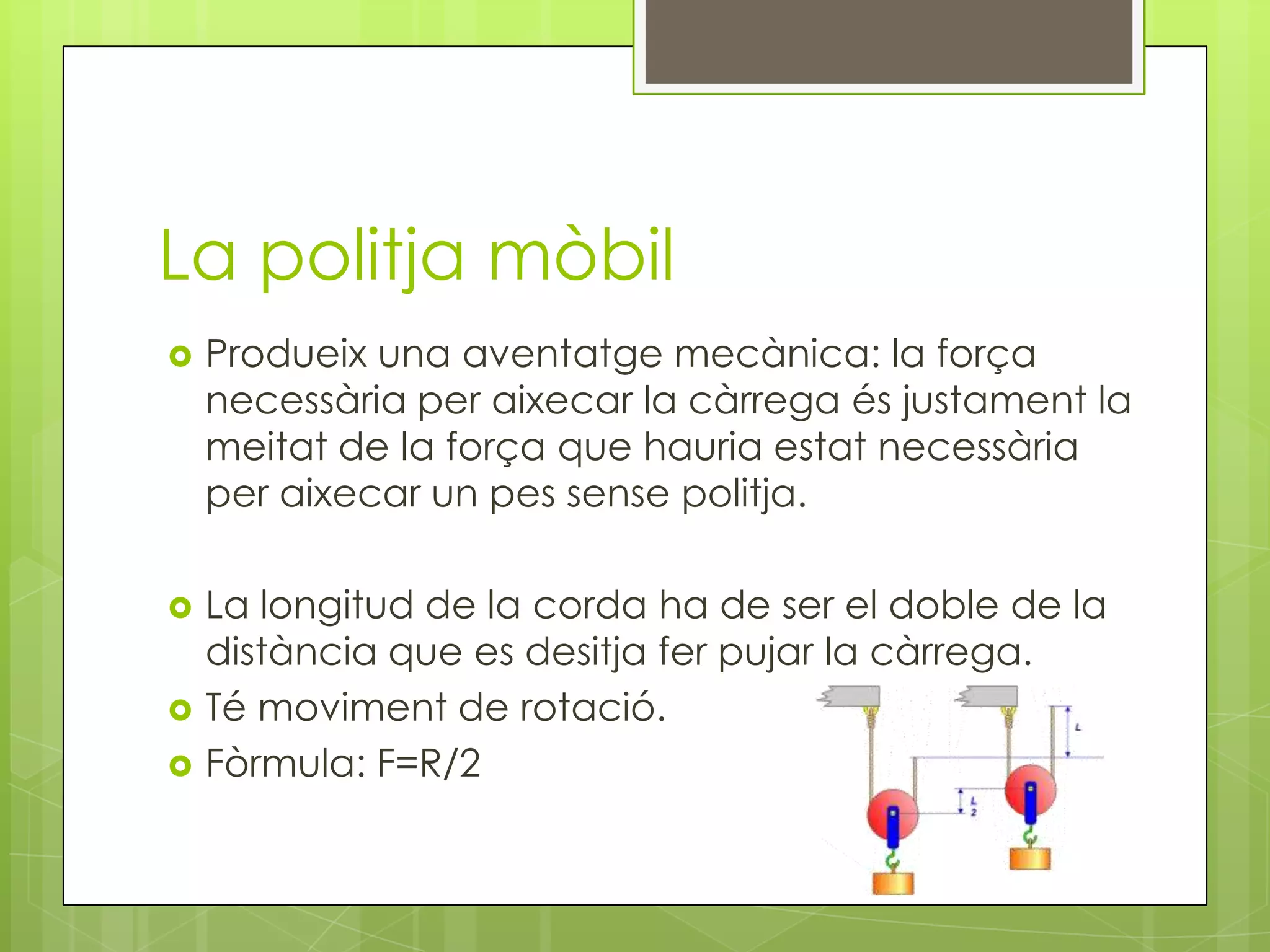

10. La politja mòbil

Produeix una aventatge mecànica: la força
necessària per aixecar la càrrega és justament la
meitat de la força que hauria estat necessària
per aixecar un pes sense politja.

La longitud de la corda ha de ser el doble de la
distància que es desitja fer pujar la càrrega.
Té moviment de rotació.
Fòrmula: F=R/2



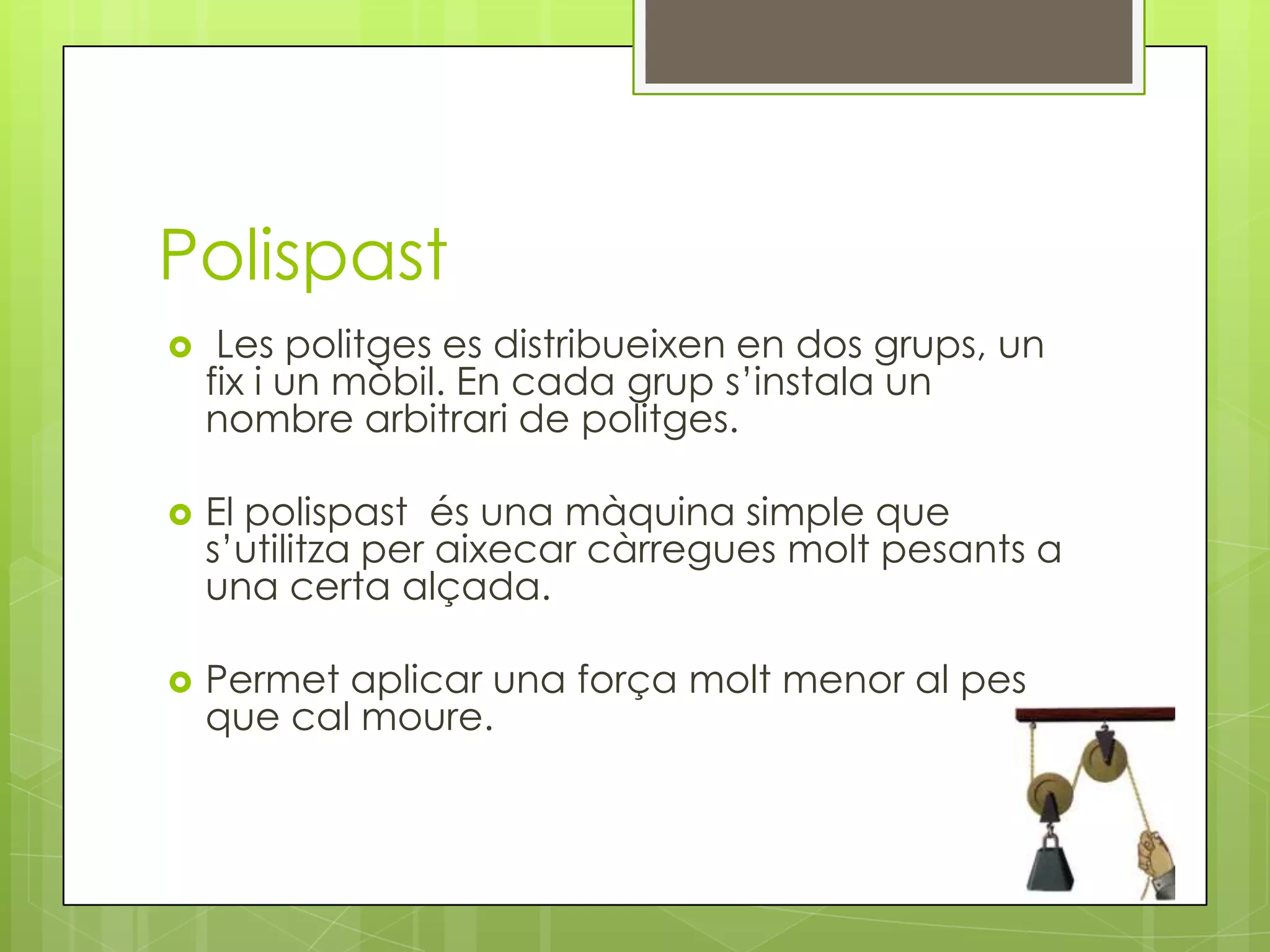

11. Polispast

Les politges es distribueixen en dos grups, un
fix i un mòbil. En cada grup s’instala un
nombre arbitrari de politges.

El polispast és una màquina simple que
s’utilitza per aixecar càrregues molt pesants a
una certa alçada.

Permet aplicar una força molt menor al pes
que cal moure.

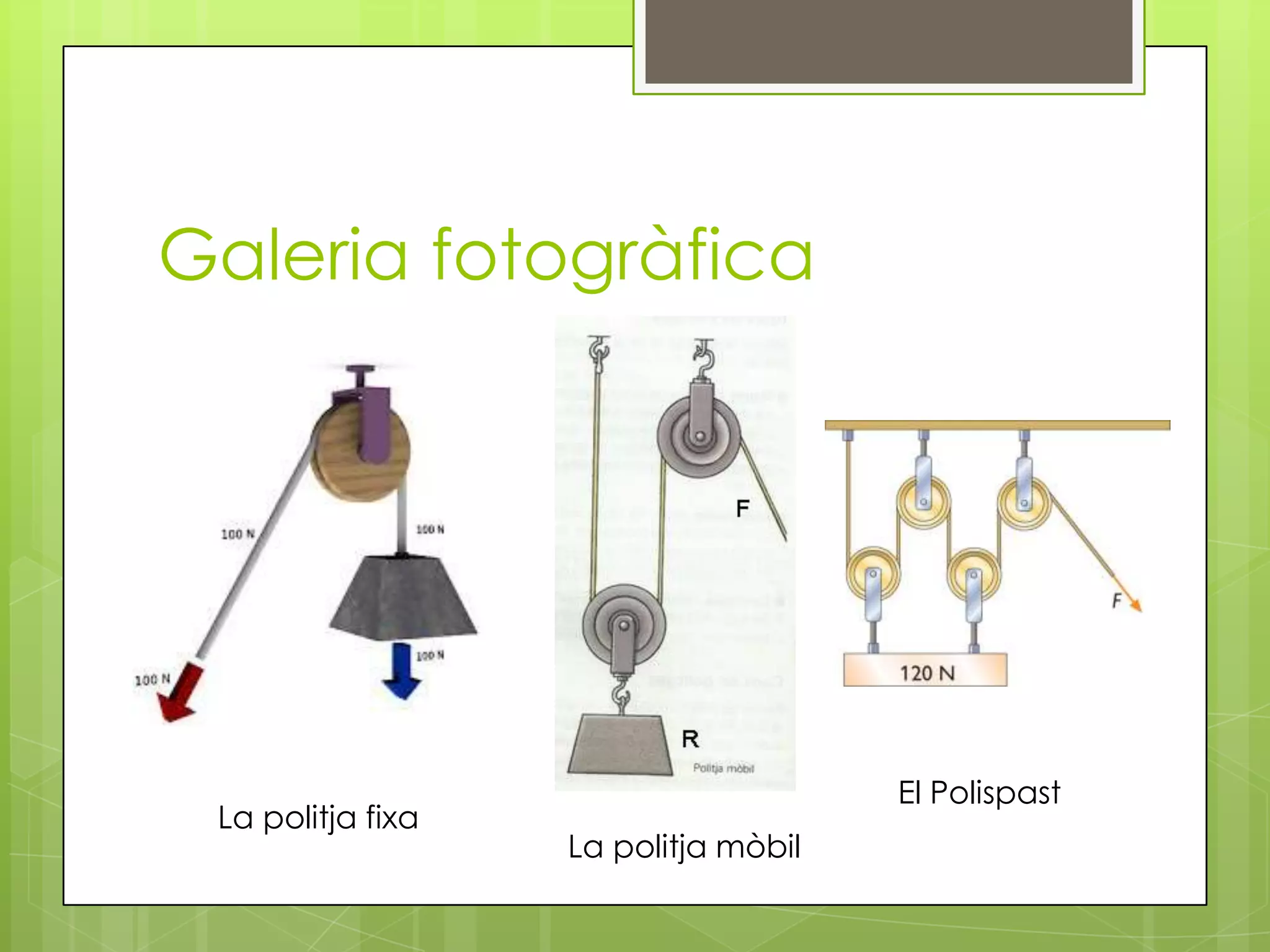

12. Galeria fotogràfica
La politja fixa
El Polispast
La politja mòbil
