1. LES MÀQUINES I ELS
MECANISMES
Dept. Tecnologia IES Cap de Llevant

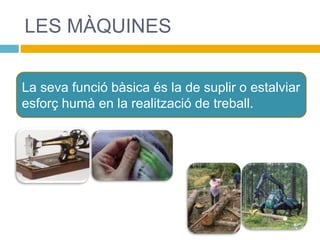

2. LES MÀQUINES
La seva funció bàsica és la de suplir o estalviar
esforç humà en la realització de treball.

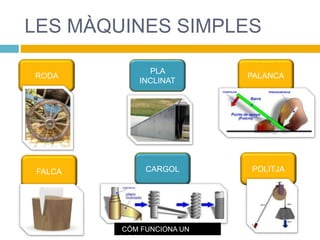

3. LES MÀQUINES SIMPLES
RODA
PLA
INCLINAT
PALANCA
FALCA CARGOL POLITJA
CÓM FUNCIONA UN

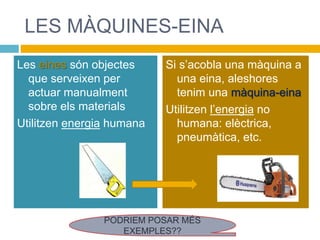

4. LES MÀQUINES-EINA
Les eines són objectes
que serveixen per
actuar manualment
sobre els materials
Utilitzen energia humana
Si s’acobla una màquina a
una eina, aleshores
tenim una màquina-eina
Utilitzen l’energia no
humana: elèctrica,
pneumàtica, etc.
PODRIEM POSAR MÉS
EXEMPLES??

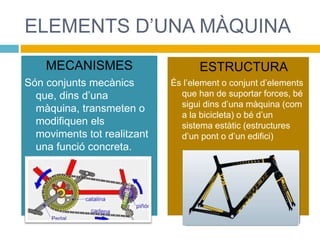

5. ELEMENTS D’UNA MÀQUINA
MECANISMES
Són conjunts mecànics
que, dins d’una
màquina, transmeten o
modifiquen els
moviments tot realitzant
una funció concreta.
ESTRUCTURA
És l’element o conjunt d’elements
que han de suportar forces, bé
sigui dins d’una màquina (com
a la bicicleta) o bé d’un
sistema estàtic (estructures
d’un pont o d’un edifici)

6. ELS MECANISMES

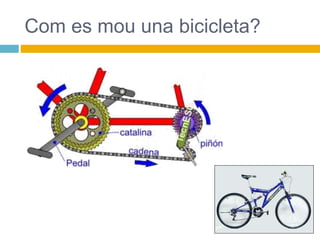

7. Com es mou una bicicleta?

8. Com giren les rodes d’aquesta
màquina?

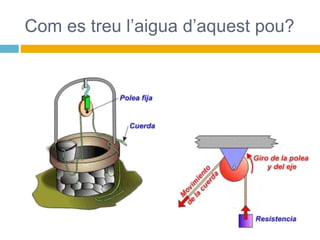

9. Com es treu l’aigua d’aquest pou?

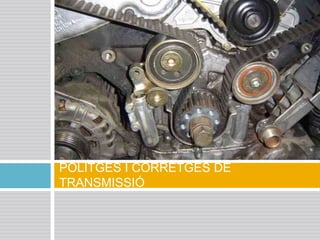

10. POLITGES I CORRETGES DE
TRANSMISSIÓ

11. La politja i les corretges de transmissió
 Dos o més politges connectades de dues en dues per
corretges flexibles.
 Connecten dos eixos que estan allunyats i s’utilitzen per:
 Transmetre el moviment
 canviar les forces
 modificar la velocitat de gir de l’eix on es troben
EXEMPLE

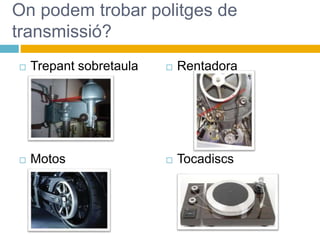

12. On podem trobar politges de
transmissió?
 Trepant sobretaula
 Motos
 Rentadora
 Tocadiscs

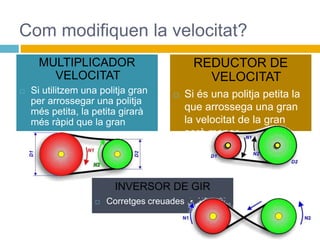

13. Com modifiquen la velocitat?
MULTIPLICADOR
VELOCITAT
 Si utilitzem una politja gran
per arrossegar una politja
més petita, la petita girarà
més ràpid que la gran
REDUCTOR DE
VELOCITAT
 Si és una politja petita la
que arrossega una gran
la velocitat de la gran
serà menor
INVERSOR DE GIR
 Corretges creuades

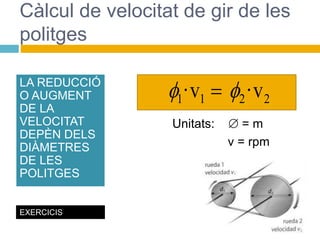

14. Unitats:  = m
v = rpm
Càlcul de velocitat de gir de les
politges
LA REDUCCIÓ
O AUGMENT
DE LA
VELOCITAT
DEPÈN DELS
DIÀMETRES
DE LES
POLITGES
EXERCICIS
2
2
1
1 v
·
v
· 
 

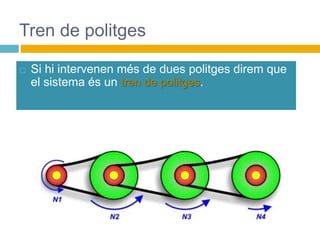

15. Tren de politges
 Si hi intervenen més de dues politges direm que
el sistema és un tren de politges.

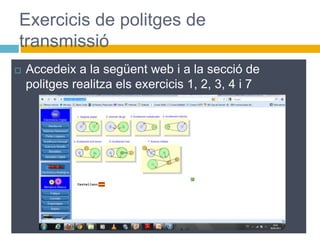

16.  Accedeix a la següent web i a la secció de
politges realitza els exercicis 1, 2, 3, 4 i 7
Exercicis de politges de
transmissió

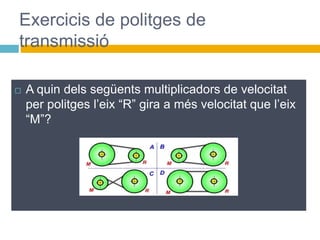

17.  A quin dels següents multiplicadors de velocitat
per politges l’eix “R” gira a més velocitat que l’eix
“M”?
Exercicis de politges de
transmissió

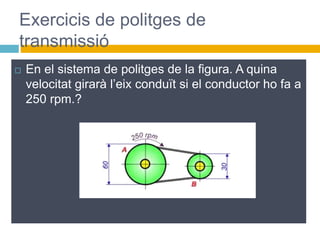

18.  En el sistema de politges de la figura. A quina
velocitat girarà l’eix conduït si el conductor ho fa a
250 rpm.?
Exercicis de politges de
transmissió

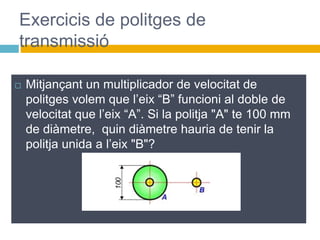

19.  Mitjançant un multiplicador de velocitat de
politges volem que l’eix “B” funcioni al doble de
velocitat que l’eix “A”. Si la politja "A" te 100 mm
de diàmetre, quin diàmetre hauria de tenir la
politja unida a l’eix "B"?
Exercicis de politges de
transmissió

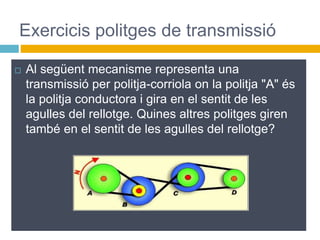

20.  Al següent mecanisme representa una
transmissió per politja-corriola on la politja "A" és
la politja conductora i gira en el sentit de les
agulles del rellotge. Quines altres politges giren
també en el sentit de les agulles del rellotge?
Exercicis politges de transmissió

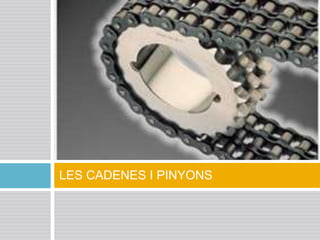

21. LES CADENES I PINYONS

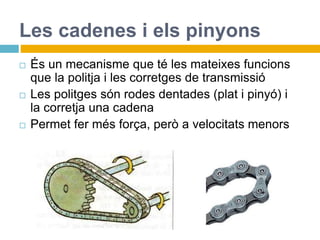

22. Les cadenes i els pinyons
 És un mecanisme que té les mateixes funcions
que la politja i les corretges de transmissió
 Les politges són rodes dentades (plat i pinyó) i
la corretja una cadena
 Permet fer més força, però a velocitats menors

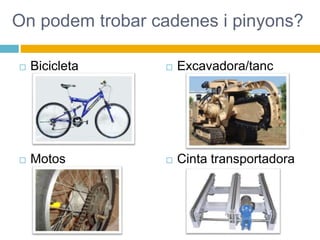

23. On podem trobar cadenes i pinyons?
 Bicicleta
 Motos
 Excavadora/tanc
 Cinta transportadora

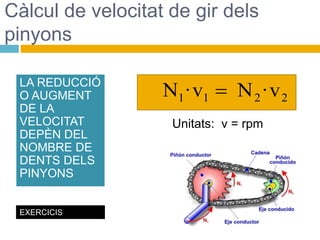

24. Unitats: v = rpm
Càlcul de velocitat de gir dels
pinyons
LA REDUCCIÓ
O AUGMENT
DE LA
VELOCITAT
DEPÈN DEL
NOMBRE DE
DENTS DELS
PINYONS
EXERCICIS
2
2
1
1 v
·
N
v
·
N 

25. ELS ENGRANATGES

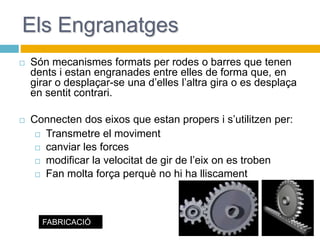

26. Els Engranatges
 Són mecanismes formats per rodes o barres que tenen
dents i estan engranades entre elles de forma que, en
girar o desplaçar-se una d’elles l’altra gira o es desplaça
en sentit contrari.
 Connecten dos eixos que estan propers i s’utilitzen per:
 Transmetre el moviment
 canviar les forces
 modificar la velocitat de gir de l’eix on es troben
 Fan molta força perquè no hi ha lliscament
FABRICACIÓ

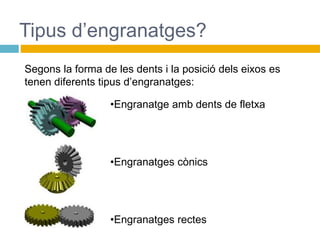

27. Tipus d’engranatges?
Segons la forma de les dents i la posició dels eixos es
tenen diferents tipus d’engranatges:
•Engranatge amb dents de fletxa
•Engranatges cònics
•Engranatges rectes

28. •Engranatge amb dents helicoidals
•Cargol sense fi
•Corona dentada interior
•Engranatge de cremallera
Tipus d’engranatges?

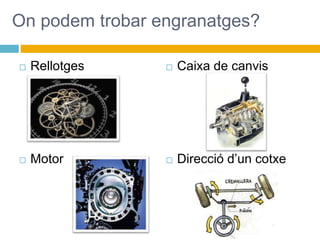

29. On podem trobar engranatges?
 Rellotges
 Motor
 Caixa de canvis
 Direcció d’un cotxe

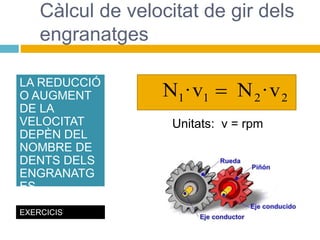

30. Unitats: v = rpm
Càlcul de velocitat de gir dels
engranatges
LA REDUCCIÓ
O AUGMENT
DE LA
VELOCITAT
DEPÈN DEL
NOMBRE DE
DENTS DELS
ENGRANATG
ES
EXERCICIS
2
2
1
1 v
·
N
v
·
N 

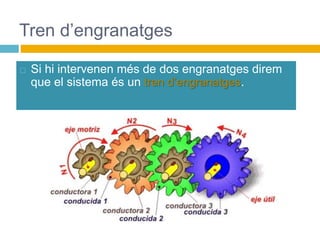

31. Tren d’engranatges
 Si hi intervenen més de dos engranatges direm
que el sistema és un tren d’engranatges.

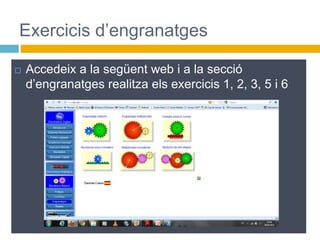

32.  Accedeix a la següent web i a la secció
d’engranatges realitza els exercicis 1, 2, 3, 5 i 6
Exercicis d’engranatges

33.  En el sistema d’engranatges de la figura, a quina
velocitat girarà el pinyó quan la roda ho faci a
250 rpm.? En quin sentit girarà el pinyó?
Exercicis d’engranatges

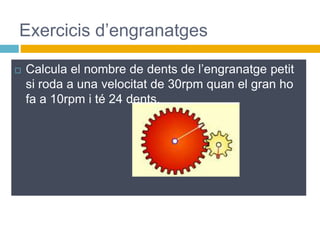

34.  Calcula el nombre de dents de l’engranatge petit
si roda a una velocitat de 30rpm quan el gran ho
fa a 10rpm i té 24 dents.
Exercicis d’engranatges

35.  Al següents mecanismes representen trens
d’engranatges on roda conductora (vermella) gira
en el sentit de les agulles del rellotge. Cóm
giraran la resta de rodes?
Exercicis d’engranatges
