1. MIKROTIK MODUL I
PENGENALAN MIKROTIK

2. TENTANGTRINER • Pengalaman
• MikroTik Certified Network Associate (MTCNA)
Tahun 20-12-2014 No. 1412NA503
• MikroTik Certified Routing Engineer (MTCRE)Tahun
20-12-2014 No. 1412RE114
• MikroTik AcademyTrainer Tahun 02-01-2015 No.
ACTR0238
Karya Gunawan, S.Kom.,
M.Kom., MTCNA., MTCRE
E-Mail : jagungodak@gmail.com
FB/Twitter : jagungodak / @jagungodak
HP/WA : 087865653501
Dosen STMIK Mataram

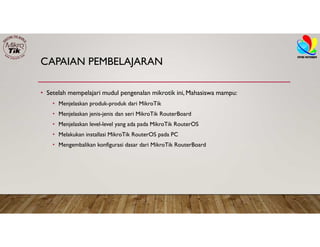

3. CAPAIAN PEMBELAJARAN
• Setelah mempelajari mudul pengenalan mikrotik ini, Mahasiswa mampu:
• Menjelaskan produk-produk dari MikroTik
• Menjelaskan jenis-jenis dan seri MikroTik RouterBoard
• Menjelaskan level-level yang ada pada MikroTik RouterOS
• Melakukan installasi MikroTik RouterOS pada PC
• Mengembalikan konfigurasi dasar dari MikroTik RouterBoard

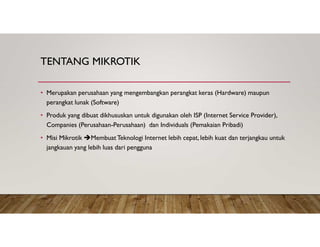

4. TENTANG MIKROTIK
• Merupakan perusahaan yang mengembangkan perangkat keras (Hardware) maupun
perangkat lunak (Software)
• Produk yang dibuat dikhususkan untuk digunakan oleh ISP (Internet Service Provider),
Companies (Perusahaan-Perusahaan) dan Individuals (Pemakaian Pribadi)
• Misi Mikrotik MembuatTeknologi Internet lebih cepat, lebih kuat dan terjangkau untuk
jangkauan yang lebih luas dari pengguna

5. MIKROTIK?
• Perusahaan di kota Riga, Latvia  ”Pecahan” negara Uni Soviet atau Rusia
• http://www.mikrotik.com/

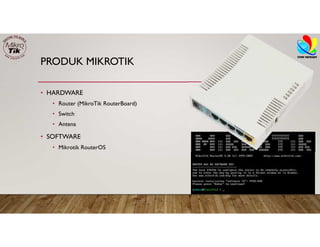

6. PRODUK MIKROTIK
• HARDWARE
• Router (MikroTik RouterBoard)
• Switch
• Antena
• SOFTWARE
• Mikrotik RouterOS

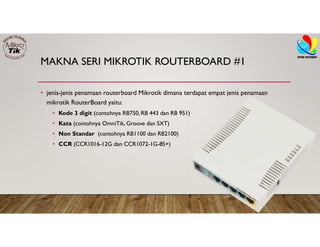

7. MAKNA SERI MIKROTIK ROUTERBOARD #1
• jenis-jenis penamaan routerboard Mikrotik dimana terdapat empat jenis penamaan
mikrotik RouterBoard yaitu:
• Kode 3 digit (contohnya RB750, RB 443 dan RB 951)
• Kata (contohnya OmniTik, Groove dan SXT)
• Non Standar (contohnya RB1100 dan RB2100)
• CCR (CCR1016-12G dan CCR1072-1G-8S+)

8. ROUTERBOARD KODE 3 DIGIT #1

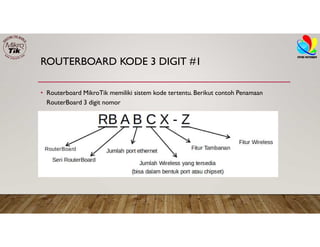

• Routerboard MikroTik memiliki sistem kode tertentu. Berikut contoh Penamaan
RouterBoard 3 digit nomor

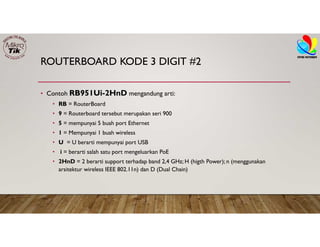

9. ROUTERBOARD KODE 3 DIGIT #2
• Contoh RB951Ui-2HnD mengandung arti:
• RB = RouterBoard
• 9 = Routerboard tersebut merupakan seri 900
• 5 = mempunyai 5 buah port Ethernet
• 1 = Mempunyai 1 buah wireless
• U = U berarti mempunyai port USB
• i = berarti salah satu port mengeluarkan PoE
• 2HnD = 2 berarti support terhadap band 2,4 GHz; H (higth Power); n (menggunakan
arsitektur wireless IEEE 802.11n) dan D (Dual Chain)

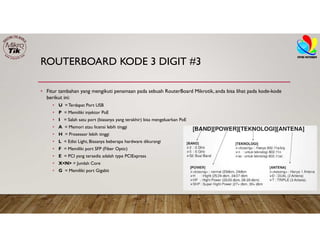

10. ROUTERBOARD KODE 3 DIGIT #3
• Fitur tambahan yang mengikuti penamaan pada sebuah RouterBoard Mikrotik, anda bisa lihat pada kode-kode
berikut ini:
• U = Terdapat Port USB
• P = Memiliki injektor PoE
• I = Salah satu port (biasanya yang terakhir) bisa mengeluarkan PoE
• A = Memori atau licensi lebih tinggi
• H = Prosessor lebih tinggi
• L = Edisi Light, Biasanya beberapa hardware dikurangi
• F = Memiliki port SFP (Fiber Optic)
• E = PCI yang tersedia adalah type PCIExpress
• X<N> = Jumlah Core
• G = Memiliki port Gigabit

11. PENAMAAN LAIN ROUTERBOARD

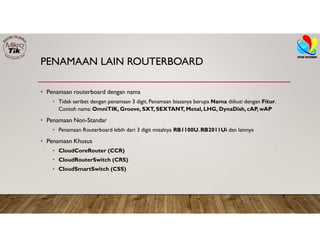

• Penamaan routerboard dengan nama
• Tidak seribet dengan penamaan 3 digit. Penamaan biasanya berupa Nama diikuti dengan Fitur.
Contoh nama: OmniTIK, Groove, SXT, SEXTANT, Metal, LHG, DynaDish, cAP, wAP
• Penamaan Non-Standar
• Penamaan Routerboard lebih dari 3 digit misalnya RB1100U, RB2011Ui dan lainnya
• Penamaan Khusus
• CloudCoreRouter (CCR)
• CloudRouterSwitch (CRS)
• CloudSmartSwitch (CSS)

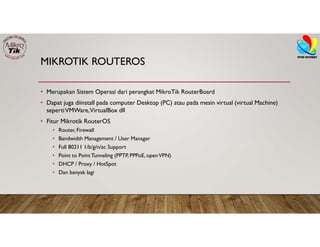

12. MIKROTIK ROUTEROS
• Merupakan Sistem Operasi dari perangkat MikroTik RouterBoard
• Dapat juga diinstall pada computer Desktop (PC) atau pada mesin virtual (virtual Machine)
sepertiVMWare,VirtualBox dll
• Fitur Mikrotik RouterOS
• Router, Firewall
• Bandwidth Management / User Manager
• Full 80211 1/b/g/n/ac Support
• Point to PointTunneling (PPTP, PPPoE, openVPN)
• DHCP / Proxy / HotSpot
• Dan banyak lagi

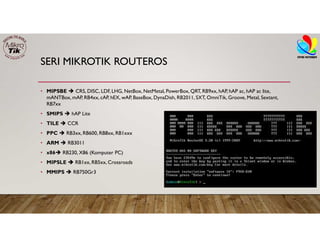

13. SERI MIKROTIK ROUTEROS
• MIPSBE  CRS, DISC, LDF, LHG, NetBox, NetMetal, PowerBox, QRT, RB9xx, hAP, hAP ac, hAP ac lite,
mANTBox, mAP, RB4xx, cAP, hEX, wAP, BaseBox, DynaDish, RB2011, SXT, OmniTik, Groove, Metal, Sextant,
RB7xx
• SMIPS  hAP Lite
• TILE  CCR
• PPC  RB3xx, RB600, RB8xx, RB1xxx
• ARM  RB3011
• x86 RB230, X86 (Komputer PC)
• MIPSLE  RB1xx, RB5xx, Crossroads
• MMIPS  RB750Gr3

14. LISENSI LEVEL MIKROTIK ROUTEROS
• Level 0 (gratis)  tidak membutuhkan lisensi untuk menggunakannya dan penggunaan fitur hanya dibatasi
selama 24 jam setelah instalasi dilakukan.
• Level 1 (demo)  pada level ini hanya fungsi routing standar dengan 1 pengaturan yang dapat dilakukan
serta tidak memiliki limitasi waktu untuk menggunakannya.
• Level 3  sudah mencakup level 1 ditambah dengan kemampuan untuk menajemen segala perangkat keras
yang berbasiskan Kartu Jaringan atau Ethernet dan pengelolan perangkat wireless tipe klien.
• Level 4  sudah mencakup level 1 dan 3 ditambah dengan kemampuan untuk mengelola perangkat wireless
tipe akses poin.
• Level 5  mencakup level 1, 3 dan 4 ditambah dengan kemampuan mengelola jumlah pengguna hotspot yang
lebih banyak.
• Level 6  mencakup semua level dan tidak memiliki limitasi apapun.

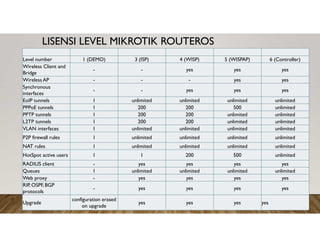

15. LISENSI LEVEL MIKROTIK ROUTEROS
Level number 1 (DEMO) 3 (ISP) 4 (WISP) 5 (WISPAP) 6 (Controller)
Wireless Client and
Bridge
- - yes yes yes
Wireless AP - - - yes yes
Synchronous
interfaces
- - yes yes yes
EoIP tunnels 1 unlimited unlimited unlimited unlimited
PPPoE tunnels 1 200 200 500 unlimited
PPTP tunnels 1 200 200 unlimited unlimited
L2TP tunnels 1 200 200 unlimited unlimited
VLAN interfaces 1 unlimited unlimited unlimited unlimited
P2P firewall rules 1 unlimited unlimited unlimited unlimited
NAT rules 1 unlimited unlimited unlimited unlimited
HotSpot active users 1 1 200 500 unlimited
RADIUS client - yes yes yes yes
Queues 1 unlimited unlimited unlimited unlimited
Web proxy - yes yes yes yes
RIP, OSPF, BGP
protocols
- yes yes yes yes
Upgrade
configuration erased
on upgrade
yes yes yes yes

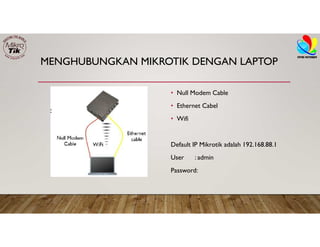

16. MENGHUBUNGKAN MIKROTIK DENGAN LAPTOP
• Null Modem Cable
• Ethernet Cabel
• Wifi
Default IP Mikrotik adalah 192.168.88.1
User : admin
Password:

17. PERTAMA KALI AKSES MIKROTIK
• WINBOX 
https://download2.mikrotik.com/routeros/
winbox/3.11/winbox.exe
• WebFig  Access IP Mikrotik via browser
• SSH  Menggunakan aplikasi seperti putty
• Telnet  Menggunakan aplikasi seperti
putty
• Terminal  jika menggunakan koneksi
port serial

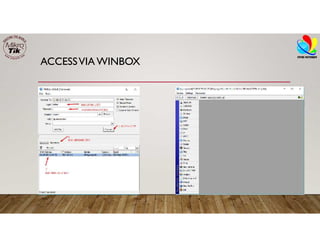

18. ACCESSVIA WINBOX

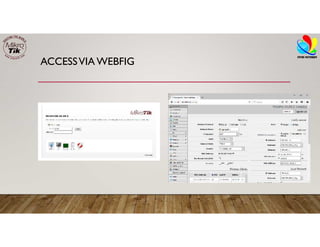

19. ACCESSVIA WEBFIG

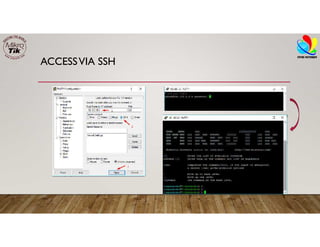

20. ACCESSVIA SSH

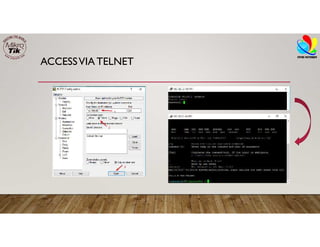

21. ACCESSVIA TELNET

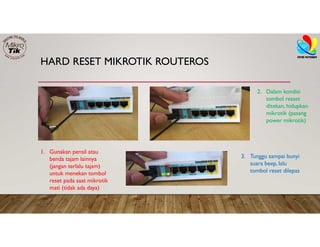

22. HARD RESET MIKROTIK ROUTEROS
1. Gunakan pensil atau
benda tajam lainnya
(jangan terlalu tajam)
untuk menekan tombol
reset pada saat mikrotik
mati (tidak ada daya)
2. Dalam kondisi
tombol resset
ditekan, hidupkan
mikrotik (pasang
power mikrotik)
3. Tunggu sampai bunyi
suara beep, lalu
tombol reset dilepas

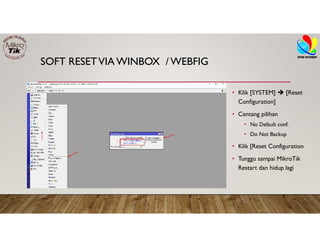

23. SOFT RESETVIA WINBOX / WEBFIG
• Klik [SYSTEM]  [Reset
Configuration]
• Centang pilihan
• No Default conf.
• Do Not Backup
• Klik [Reset Configuration
• Tunggu sampai MikroTik
Restart dan hidup lagi

24. SOFT RESETVIA SSH / TELNET
• Ketik >> system reset-configuration [ENTER]
• KetikY [ENTER]
• Tunggu sampai mikrotik restart dan hidup lagi

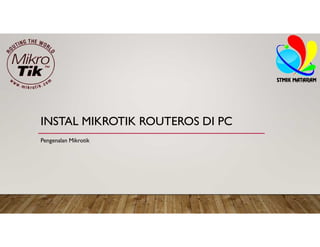

25. INSTAL MIKROTIK ROUTEROS DI PC
Pengenalan Mikrotik

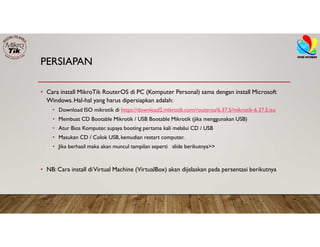

26. PERSIAPAN
• Cara install MikroTik RouterOS di PC (Komputer Personal) sama dengan install Microsoft
Windows.Hal-hal yang harus dipersiapkan adalah:
• Download ISO mikrotik di https://download2.mikrotik.com/routeros/6.37.5/mikrotik-6.37.5.iso
• Membuat CD Bootable Mikrotik / USB Bootable Mikrotik (jika menggunakan USB)
• Atur Bios Komputer, supaya booting pertama kali melalui CD / USB
• Masukan CD / Colok USB, kemudian restart computer.
• Jika berhasil maka akan muncul tampilan seperti slide berikutnya>>
• NB: Cara install diVirtual Machine (VirtualBox) akan dijelaskan pada persentasi berikutnya

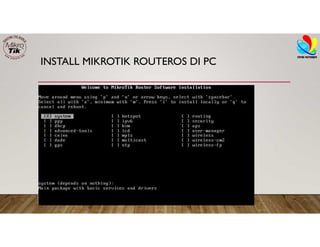

27. INSTALL MIKROTIK ROUTEROS DI PC

28. INSTALL MIKROTIK ROUTEROS DI PC

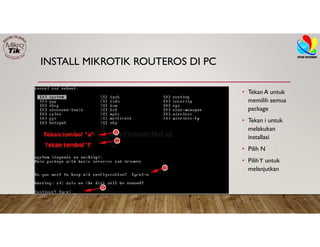

• Tekan A untuk
memilih semua
package
• Tekan i untuk
melakukan
installasi
• Pilih N
• PilihY untuk
melanjutkan

29. INSTALL MIKROTIK ROUTEROS DI PC
• Tekan [ENTER]
untuk restart
komputer

30. INSTALL MIKROTIK ROUTEROS DI PC

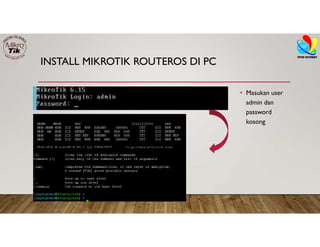

• Masukan user
admin dan
password
kosong
