MikroTik Certified Network Associate (MTCNA) - Training Indonesia

Mikrotik didirikan pada tahun 1996 di Latvia untuk memproduksi perangkat keras dan lunak jaringan. RouterOS adalah software berbasis Linux yang dirancang khusus untuk manajemen jaringan, sementara RouterBoard adalah perangkat keras jaringan kompak yang menjalankan RouterOS. Firewall berfungsi untuk mengecek dan memodifikasi lalu lintas paket data dengan mengizinkan, menolak, atau menjatuhkan paket sesuai dengan aturan yang dibuat.

Embed presentation

Certified Network Associate. @Ridwan_G4

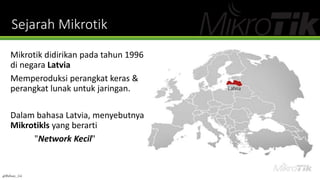

Sejarah Mikrotik Mikrotik didirikan pada tahun 1996 di negara Latvia Memperoduksi perangkat keras & perangkat lunak untuk jaringan. Dalam bahasa Latvia, menyebutnya Mikrotikls yang berarti "Network Kecil" @Ridwan_G4
Mikrotik Produk • RouterOS (ROS) Merupakan software berbasis Linux yang didesign khusus untuk management jaringan.(Juga dapat diinstall pada PC biasa Routeros-x86) • RouterBoard (RB) Merupakan perangkat keras jaringan yang didesign secara compact & menggunkan sistem operasi RouterOS @Ridwan_G4

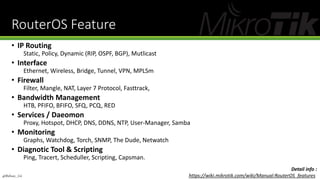

RouterOS Feature • IP Routing Static, Policy, Dynamic (RIP, OSPF, BGP), Mutlicast • Interface Ethernet, Wireless, Bridge, Tunnel, VPN, MPLSm • Firewall Filter, Mangle, NAT, Layer 7 Protocol, Fasttrack, • Bandwidth Management HTB, PFIFO, BFIFO, SFQ, PCQ, RED • Services / Daeomon Proxy, Hotspot, DHCP, DNS, DDNS, NTP, User-Manager, Samba • Monitoring Graphs, Watchdog, Torch, SNMP, The Dude, Netwatch • Diagnotic Tool & Scripting Ping, Tracert, Scheduller, Scripting, Capsman. Detail info : https://wiki.mikrotik.com/wiki/Manual:RouterOS_features@Ridwan_G4

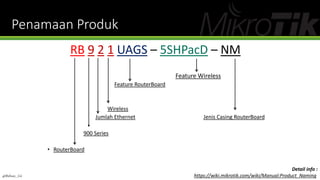

Penamaan Produk RB 9 2 1 UAGS – 5SHPacD – NM Feature Wireless Feature RouterBoard Wireless Jumlah Ethernet Jenis Casing RouterBoard 900 Series • RouterBoard Detail info : https://wiki.mikrotik.com/wiki/Manual:Product_Naming@Ridwan_G4
Fitur Board : • U : USB R : MiniPCIe • P : PoE-Out E : PCIe • i : Single Poe-Out S : SFP • A : RAM L : Light Edition • H : CPU G : Gigabit Ethernet Jenis Casing : • BU : Board Unit SA : Sectoral Antena • RM : Rack Mount HG : High Gain Antenna • IN : Indoor Enclosure BB : BaseBox Enclosure • EM : Extended Memory NB : Netbox Enclosure • LM : Light Memory NM : NetMetal Enclosure • BE : Black Edition QRT : QRT Enclosure • TC : Tower Case SX : Sextant Enclosure • Out : Outdoor Enclosure PB : Powerboxx Enclosure Penamaan Produk @Ridwan_G4 Detail info : https://wiki.mikrotik.com/wiki/Manual:Product_Naming

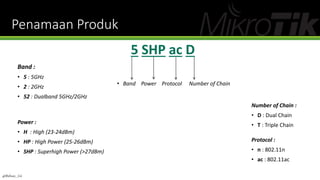

Band : • 5 : 5GHz • 2 : 2GHz • 52 : Dualband 5GHz/2GHz Number of Chain : • D : Dual Chain • T : Triple Chain 5 SHP ac D • Band Power Protocol Number of Chain Power : • H : High (23-24dBm) • HP : High Power (25-26dBm) • SHP : Superhigh Power (>27dBm) Protocol : • n : 802.11n • ac : 802.11ac Penamaan Produk @Ridwan_G4

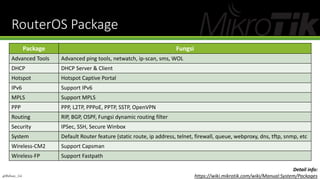

RouterOS Package Package Fungsi Advanced Tools Advanced ping tools, netwatch, ip-scan, sms, WOL DHCP DHCP Server & Client Hotspot Hotspot Captive Portal IPv6 Support IPv6 MPLS Support MPLS PPP PPP, L2TP, PPPoE, PPTP, SSTP, OpenVPN Routing RIP, BGP, OSPF, Fungsi dynamic routing filter Security IPSec, SSH, Secure Winbox System Default Router feature (static route, ip address, telnet, firewall, queue, webproxy, dns, tftp, snmp, etc Wireless-CM2 Support Capsman Wireless-FP Support Fastpath Detail info: https://wiki.mikrotik.com/wiki/Manual:System/Packages@Ridwan_G4

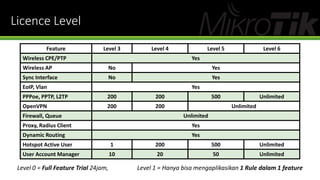

Licence Level Feature Level 3 Level 4 Level 5 Level 6 Wireless CPE/PTP Yes Wireless AP No Yes Sync Interface No Yes EoIP, Vlan Yes PPPoe, PPTP, L2TP 200 200 500 Unlimited OpenVPN 200 200 Unlimited Firewall, Queue Unlimited Proxy, Radius Client Yes Dynamic Routing Yes Hotspot Active User 1 200 500 Unlimited User Account Manager 10 20 50 Unlimited Level 0 = Full Feature Trial 24jam, Level 1 = Hanya bisa mengaplikasikan 1 Rule dalam 1 feature
MTCNA Certified Network Associate. @Ridwan_G4

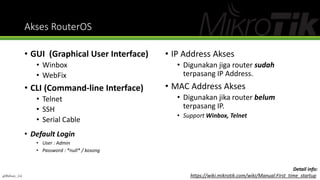

Akses RouterOS • GUI (Graphical User Interface) • Winbox • WebFix • CLI (Command-line Interface) • Telnet • SSH • Serial Cable • IP Address Akses • Digunakan jiga router sudah terpasang IP Address. • MAC Address Akses • Digunakan jika router belum terpasang IP. • Support Winbox, Telnet Detail info: https://wiki.mikrotik.com/wiki/Manual:First_time_startup • Default Login • User : Admin • Password : *null* / kosong @Ridwan_G4

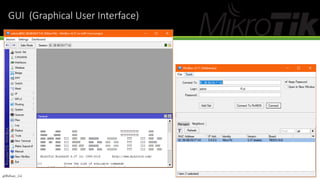

GUI (Graphical User Interface) @Ridwan_G4

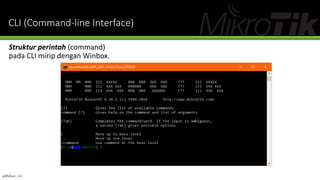

CLI (Command-line Interface) Struktur perintah (command) pada CLI mirip dengan Winbox. @Ridwan_G4

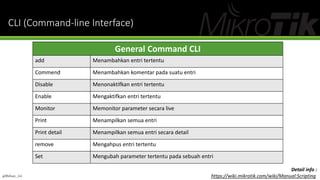

General Command CLI add Menambahkan entri tertentu Commend Menambahkan komentar pada suatu entri Disable Menonaktifkan entri tertentu Enable Mengaktifkan entri tertentu Monitor Memonitor parameter secara live Print Menampilkan semua entri Print detail Menampilkan semua entri secara detail remove Mengahpus entri tertentu Set Mengubah parameter tertentu pada sebuah entri Detail info : https://wiki.mikrotik.com/wiki/Manual:Scripting CLI (Command-line Interface) @Ridwan_G4

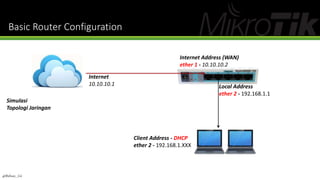

Basic Router Configuration Simulasi Topologi Jaringan Internet 10.10.10.1 Internet Address (WAN) ether 1 - 10.10.10.2 Local Address ether 2 - 192.168.1.1 Client Address - DHCP ether 2 - 192.168.1.XXX @Ridwan_G4

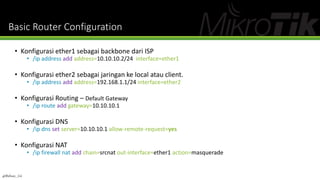

Basic Router Configuration • Konfigurasi ether1 sebagai backbone dari ISP • /ip address add address=10.10.10.2/24 interface=ether1 • Konfigurasi ether2 sebagai jaringan ke local atau client. • /ip address add address=192.168.1.1/24 interface=ether2 • Konfigurasi Routing – Default Gateway • /ip route add gateway=10.10.10.1 • Konfigurasi DNS • /ip dns set server=10.10.10.1 allow-remote-request=yes • Konfigurasi NAT • /ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade @Ridwan_G4

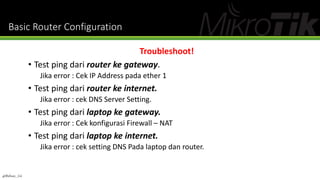

Basic Router Configuration Troubleshoot! • Test ping dari router ke gateway. Jika error : Cek IP Address pada ether 1 • Test ping dari router ke internet. Jika error : cek DNS Server Setting. • Test ping dari laptop ke gateway. Jika error : Cek konfigurasi Firewall – NAT • Test ping dari laptop ke internet. Jika error : cek setting DNS Pada laptop dan router. @Ridwan_G4
./Pre-Test! • Perhatikan konfigurasi berikut : /ip address add address=10.10.10.4/24 interface=ether1 add address=192.168.100.1/24 interface=ether2 /ip route add gateway=10.10.10.1 /ip dns set server=10.10.11.5 allow-remote-request=no Soal : 1. Apakah Router sudah bisa melakukan ping ke 8.8.8.8 / google.co.id ? 2. Apakah Client pada ether2 bisa melakukan ping ke domain google.co.id ? @Ridwan_G4

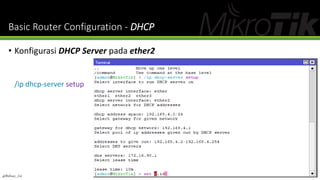

Basic Router Configuration - DHCP • Konfigurasi DHCP Server pada ether2 @Ridwan_G4 /ip dhcp-server setup

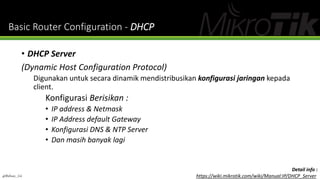

Basic Router Configuration - DHCP • DHCP Server (Dynamic Host Configuration Protocol) Digunakan untuk secara dinamik mendistribusikan konfigurasi jaringan kepada client. Konfigurasi Berisikan : • IP address & Netmask • IP Address default Gateway • Konfigurasi DNS & NTP Server • Dan masih banyak lagi @Ridwan_G4 Detail info : https://wiki.mikrotik.com/wiki/Manual:IP/DHCP_Server

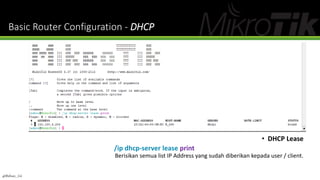

Basic Router Configuration - DHCP • DHCP Lease /ip dhcp-server lease print Berisikan semua list IP Address yang sudah diberikan kepada user / client. @Ridwan_G4

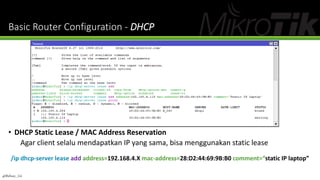

Basic Router Configuration - DHCP • DHCP Static Lease / MAC Address Reservation Agar client selalu mendapatkan IP yang sama, bisa menggunakan static lease /ip dhcp-server lease add address=192.168.4.X mac-address=28:D2:44:69:9B:B0 comment=“static IP laptop” @Ridwan_G4

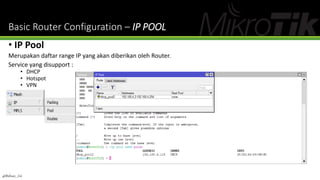

Basic Router Configuration – IP POOL • IP Pool Merupakan daftar range IP yang akan diberikan oleh Router. Service yang disupport : • DHCP • Hotspot • VPN @Ridwan_G4

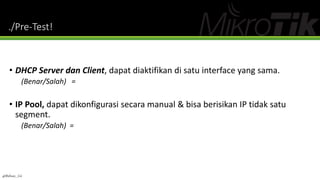

./Pre-Test! • DHCP Server dan Client, dapat diaktifikan di satu interface yang sama. (Benar/Salah) = • IP Pool, dapat dikonfigurasi secara manual & bisa berisikan IP tidak satu segment. (Benar/Salah) = @Ridwan_G4
MTCNA Certified Network Associate. @Ridwan_G4

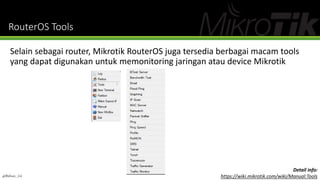

RouterOS Tools Selain sebagai router, Mikrotik RouterOS juga tersedia berbagai macam tools yang dapat digunakan untuk memonitoring jaringan atau device Mikrotik @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Tools

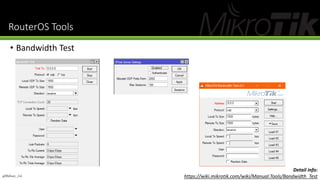

RouterOS Tools • Bandwidth Test @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Tools/Bandwidth_Test
RouterOS Tools • Profiler Dapat menunjukkan penggunaan CPU Usage dari setiap service yang berjalan di RouterOS @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Tools/Profiler

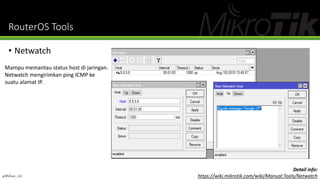

RouterOS Tools • Netwatch Mampu memantau status host di jaringan. Netwatch mengirimkan ping ICMP ke suatu alamat IP. @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Tools/Netwatch

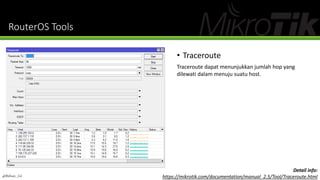

RouterOS Tools • Traceroute Traceroute dapat menunjukkan jumlah hop yang dilewati dalam menuju suatu host. @Ridwan_G4 Detail info: https://mikrotik.com/documentation/manual_2.5/Tool/Traceroute.html

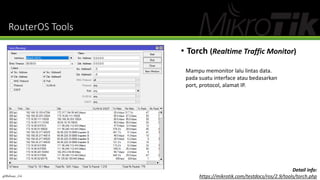

RouterOS Tools • Torch (Realtime Traffic Monitor) Mampu memonitor lalu lintas data. pada suatu interface atau bedasarkan port, protocol, alamat IP. Detail info: https://mikrotik.com/testdocs/ros/2.9/tools/torch.php@Ridwan_G4
MTCNA Certified Network Associate. @Ridwan_G4
Bridging, Switching & Routing Simulasi Topologi Jaringan Internet 10.10.10.1 WAN Address ether 1 - 10.10.10.5 Local Address ether 2 - 192.168.1.1 Host/User Address - DHCP ether 2 - 192.168.1.XXX Ether1<>Ether2 = Routing Ether3<>Ether4<>Ether5 = Bridge/Switch ether3 10.10.10.6 ether4 192.168.2.004 ether5 192.168.2.005 @Ridwan_G4

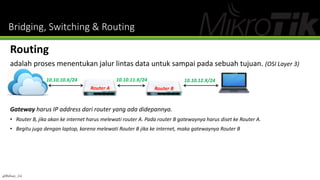

Bridging, Switching & Routing Routing adalah proses menentukan jalur lintas data untuk sampai pada sebuah tujuan. (OSI Layer 3) Gateway harus IP address dari router yang ada didepannya. • Router B, jika akan ke internet harus melewati router A. Pada router B gatewaynya harus diset ke Router A. • Begitu juga dengan laptop, karena melewati Router B jika ke internet, maka gatewaynya Router B 10.10.10.X/24 10.10.11.X/24 10.10.12.X/24 Router A Router B @Ridwan_G4

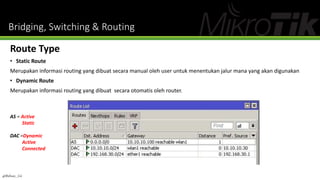

Bridging, Switching & Routing Route Type • Static Route Merupakan informasi routing yang dibuat secara manual oleh user untuk menentukan jalur mana yang akan digunakan • Dynamic Route Merupakan informasi routing yang dibuat secara otomatis oleh router. AS = Active Static DAC =Dynamic Active Connected @Ridwan_G4
Bridging, Switching & Routing Switching Digunakan untuk menggabungkan interface yang bertipe ethernet kedalam sebuah broadcast domain / network yang sama. Switching mampu melakukan forwarding frame ethernet secara full duplex dan independen tanpa membebani prosesor di Router. Untuk melakukan Switching dibutuhkan hardware khusus yakni switch chip yang ditanam di routerboard. Bridging Digunakan untuk menggabungkan beberapa interface yang berbeda menjadi satu segmant. Bridging bekerja dilevel software, maka paket data yang masuk akan terbaca dahulu di prosessor sehingga menyebabkan CPU-Loadnya akan naik. @Ridwan_G4

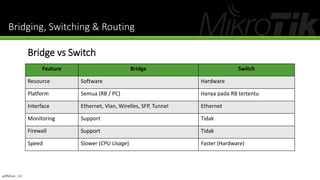

Bridging, Switching & Routing Feature Bridge Switch Resource Software Hardware Platform Semua (RB / PC} Hanya pada RB tertentu Interface Ethernet, Vlan, Wirelles, SFP, Tunnel Ethernet Monitoring Support Tidak Firewall Support Tidak Speed Slower (CPU Usage) Faster (Hardware) Bridge vs Switch @Ridwan_G4

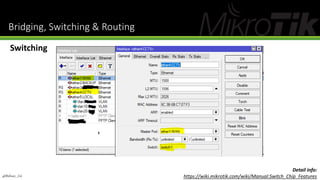

Bridging, Switching & Routing Switching @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Switch_Chip_Features

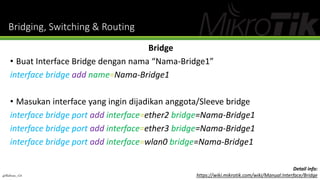

Bridging, Switching & Routing Bridge • Buat Interface Bridge dengan nama “Nama-Bridge1” interface bridge add name=Nama-Bridge1 • Masukan interface yang ingin dijadikan anggota/Sleeve bridge interface bridge port add interface=ether2 bridge=Nama-Bridge1 interface bridge port add interface=ether3 bridge=Nama-Bridge1 interface bridge port add interface=wlan0 bridge=Nama-Bridge1 @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Interface/Bridge
MTCNA Certified Network Associate. @Ridwan_G4
Firewall Service yang melakukan pengecekan atau modifikasi (Allow,Deny,Reject,Drop) pada lalulintas packet data. @Ridwan_G4

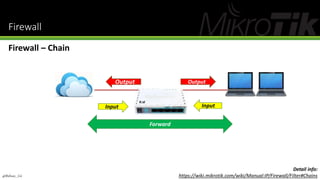

Firewall Firewall – Chain Output Input Forward Output R.id @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/Filter#Chains Input
Firewall Firewall - Action • Accept Paket diterima dan tidak melanjutkan membaca baris berikutnya • Drop Menolak paket secara diam-diam (tidak mengirimkan pesan penolakan ICMP) • Reject Menolak paket dan mengirimkan pesan penolakan ICMP) • Tarpit Menolak, tetapi tetap menjaga TCP connections yang masuk (membalas dengan SYN/ACK untuk paket TCP SYN yang masuk) • Log Menambahkan informasi paket data ke log @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/Filter

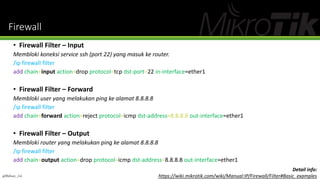

Firewall • Firewall Filter – Input Membloki koneksi service ssh (port 22) yang masuk ke router. /ip firewall filter add chain=input action=drop protocol=tcp dst-port=22 in-interface=ether1 • Firewall Filter – Forward Membloki user yang melakukan ping ke alamat 8.8.8.8 /ip firewall filter add chain=forward action=reject protocol=icmp dst-address=8.8.8.8 out-interface=ether1 • Firewall Filter – Output Membloki router yang melakukan ping ke alamat 8.8.8.8 /ip firewall filter add chain=output action=drop protocol=icmp dst-address=8.8.8.8 out-interface=ether1 @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/Filter#Basic_examples
Firewall Network Address Translator (NAT) Merupakan sebuah fitur dalam firewall untuk merubah IP atau Port yang ada didalam packet header. src-address= IP Laptop dst-address= IP Google src-address= IP Router dst-address= IP Google src-address= IP Google dst-address= IP Laptop src-address= IP Google dst-address= IP Router @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/NAT

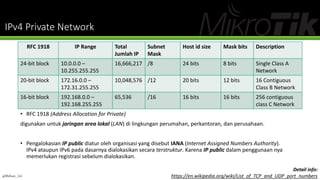

IPv4 Private Network • RFC 1918 (Address Allocation for Private) digunakan untuk jaringan area lokal (LAN) di lingkungan perumahan, perkantoran, dan perusahaan. • Pengalokasian IP public diatur oleh organisasi yang disebut IANA (Internet Assigned Numbers Authority). IPv4 ataupun IPv6 pada dasarnya dialokasikan secara terstruktur. Karena IP public dalam penggunaan nya memerlukan registrasi sebelum dialokasikan. RFC 1918 IP Range Total Jumlah IP Subnet Mask Host id size Mask bits Description 24-bit block 10.0.0.0 – 10.255.255.255 16,666,217 /8 24 bits 8 bits Single Class A Network 20-bit block 172.16.0.0 – 172.31.255.255 10,048,576 /12 20 bits 12 bits 16 Contiguous Class B Network 16-bit block 192.168.0.0 – 192.168.255.255 65,536 /16 16 bits 16 bits 256 contiguous class C Network @Ridwan_G4 Detail info: https://en.wikipedia.org/wiki/List_of_TCP_and_UDP_port_numbers
Firewall Firewall - NAT • srcnat (Source NAT) Digunakan untuk merubah paket header yang berasal dari jaringan lokal menuju luar. srcnat dapat merubah packet header alamat IP natted menjadi alamat IP Gateway. Proses srcnat dikerjakan sesudah routing saat sebelum paket keluar menuju jaringan. • dstnat (Destination NAT) Digunakan untuk merubah paket header yang berasal dari luar menuju jaringan lokal. dstnat dikerjakan saat sebelum routing saat paket masuk ke gateway. Contoh penggunaan : Port Forward, Port Mapping, transparent. @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/NAT

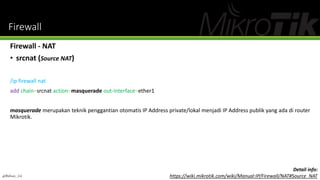

Firewall Firewall - NAT • srcnat (Source NAT) /ip firewall nat add chain=srcnat action=masquerade out-interface=ether1 masquerade merupakan teknik penggantian otomatis IP Address private/lokal menjadi IP Address publik yang ada di router Mikrotik. @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/NAT#Source_NAT

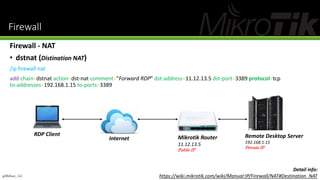

Firewall Firewall - NAT • dstnat (Distination NAT) /ip firewall nat add chain=dstnat action=dst-nat comment="Forward RDP" dst-address=11.12.13.5 dst-port=3389 protocol=tcp to-addresses=192.168.1.15 to-ports=3389 Mikrotik Router 11.12.13.5 Public IP Remote Desktop Server 192.168.1.15 Private IP RDP Client Internet @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:IP/Firewall/NAT#Destination_NAT

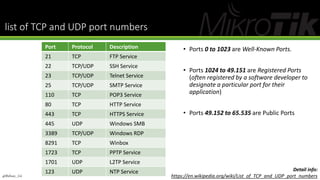

list of TCP and UDP port numbers • Ports 0 to 1023 are Well-Known Ports. • Ports 1024 to 49.151 are Registered Ports (often registered by a software developer to designate a particular port for their application) • Ports 49.152 to 65.535 are Public Ports Port Protocol Description 21 TCP FTP Service 22 TCP/UDP SSH Service 23 TCP/UDP Telnet Service 25 TCP/UDP SMTP Service 110 TCP POP3 Service 80 TCP HTTP Service 443 TCP HTTPS Service 445 UDP Windows SMB 3389 TCP/UDP Windows RDP 8291 TCP Winbox 1723 TCP PPTP Service 1701 UDP L2TP Service 123 UDP NTP Service @Ridwan_G4 Detail info: https://en.wikipedia.org/wiki/List_of_TCP_and_UDP_port_numbers
MTCNA Certified Network Associate. @Ridwan_G4

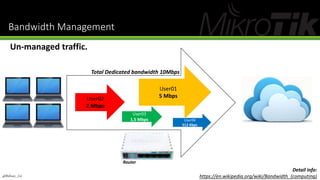

Un-managed traffic. User02 2 Mbps User03 1,5 Mbps User01 5 Mbps User04 512 Kbps Total Dedicated bandwidth 10Mbps Router Bandwidth Management @Ridwan_G4 Detail info: https://en.wikipedia.org/wiki/Bandwidth_(computing)
Bandwidth Management Simple Queue /queue simple add comment=“staff_limit" target=192.168.1.0/24 dst=0.0.0.0/0 max-limit=5M/5M name=“staff" parent=none priority=8/8 queue=default-small/default-small disabled=No. Target = Dapat berupa single/multiple IP Address atau interface. • target= 192.168.2.15/32 • dst= stech.id / alamat IP • Priority : 1 = tertinggi • Priority : 8 = terendah Staff Network 192.168.1.XXX Internet Pembagian bandwithnya adalah : • Limit-At = Total Bandwith : Jumlah Client • Max-Limit ≤ Total Bandwith @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Queue
Bandwidth Management Simple Queue – Parent • Parent queue harus dibuat terlebih dahulu untuk membantu router menentukan Total bandwith yang dimiliki. /queue simple add target=ether1-WAN dst=0.0.0.0/0 max-limit=10M/10M name=“Total Bandwidth" parent=none priority=8/8 queue=default-small/default-small disabled=no • Child queue, dibuat untuk melakukan limitasi setiap clientnya. /queue simple add target=192.168.1.0/24 dst=0.0.0.0/0 max-limit=2M/2M name=“STAFF" parent=Total Bandwidth priority=5/5 queue=default-small/default-small disabled=no add target=192.168.2.0/24 dst=0.0.0.0/0 max-limit=5M/5M name=“SPV" parent=Total Bandwidth priority=2/2 queue=default-small/default-small disabled=no @Ridwan_G4 Detail info: http://www.mikrotik.co.id/artikel_lihat.php?id=53

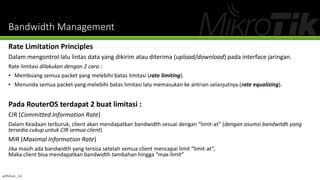

Bandwidth Management Rate Limitation Principles Dalam mengontrol lalu lintas data yang dikirim atau diterima (upload/download) pada interface jaringan. Rate limitasi dilakukan dengan 2 cara : • Membuang semua packet yang melebihi batas limitasi (rate limiting). • Menunda semua packet yang melebihi batas limitasi lalu memasukan ke antrian selanjutnya.(rate equalizing). Pada RouterOS terdapat 2 buat limitasi : CIR (Committed Information Rate) Dalam Keadaan terburuk, client akan mendapatkan bandwidth sesuai dengan “limit-at” (dengan asumsi bandwitdh yang tersedia cukup untuk CIR semua client) MIR (Maximal Information Rate) Jika masih ada bandwidth yang tersisa setelah semua client mencapai limit “limit-at”, Maka client bisa mendapatkan bandwidth tambahan hingga “max-limit” @Ridwan_G4
MTCNA Certified Network Associate. @Ridwan_G4

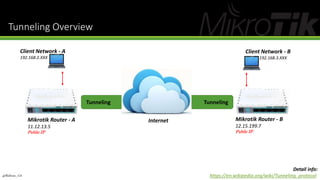

Detail info: https://en.wikipedia.org/wiki/Tunneling_protocol Tunneling Overview Tunneling Tunneling InternetMikrotik Router - A 11.12.13.5 Public IP Mikrotik Router - B 12.15.199.7 Public IP Client Network - A 192.168.2.XXX Client Network - B 192.168.3.XXX @Ridwan_G4

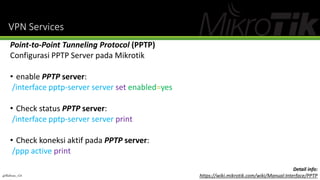

VPN Services Point-to-Point Tunneling Protocol (PPTP) Configurasi PPTP Server pada Mikrotik • enable PPTP server: /interface pptp-server server set enabled=yes • Check status PPTP server: /interface pptp-server server print • Check koneksi aktif pada PPTP server: /ppp active print @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Interface/PPTP

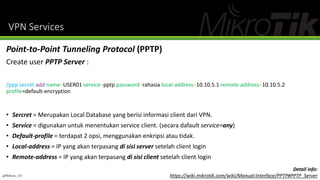

VPN Services @Ridwan_G4 Point-to-Point Tunneling Protocol (PPTP) Create user PPTP Server : /ppp secret add name=USER01 service=pptp password=rahasia local-address=10.10.5.1 remote-address=10.10.5.2 profile=default-encryption • Sercret = Merupakan Local Database yang berisi informasi client dari VPN. • Service = digunakan untuk menentukan service client. (secara dafault service=any) • Default-profile = terdapat 2 opsi, menggunakan enkripsi atau tidak. • Local-address = IP yang akan terpasang di sisi server setelah client login • Remote-address = IP yang akan terpasang di sisi client setelah client login Detail info: https://wiki.mikrotik.com/wiki/Manual:Interface/PPTP#PPTP_Server

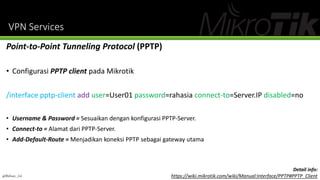

VPN Services Point-to-Point Tunneling Protocol (PPTP) • Configurasi PPTP client pada Mikrotik /interface pptp-client add user=User01 password=rahasia connect-to=Server.IP disabled=no • Username & Password = Sesuaikan dengan konfigurasi PPTP-Server. • Connect-to = Alamat dari PPTP-Server. • Add-Default-Route = Menjadikan koneksi PPTP sebagai gateway utama @Ridwan_G4 Detail info: https://wiki.mikrotik.com/wiki/Manual:Interface/PPTP#PPTP_Client
MTCNA Certified Network Associate. @Ridwan_G4

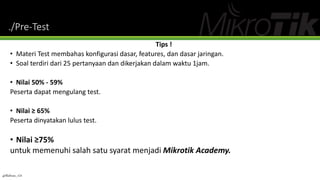

./Pre-Test Tips ! • Materi Test membahas konfigurasi dasar, features, dan dasar jaringan. • Soal terdiri dari 25 pertanyaan dan dikerjakan dalam waktu 1jam. • Nilai 50% - 59% Peserta dapat mengulang test. • Nilai ≥ 65% Peserta dinyatakan lulus test. • Nilai ≥75% untuk memenuhi salah satu syarat menjadi Mikrotik Academy. @Ridwan_G4

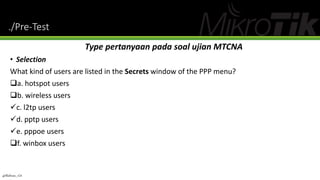

./Pre-Test Type pertanyaan pada soal ujian MTCNA • Selection What kind of users are listed in the Secrets window of the PPP menu? a. hotspot users b. wireless users c. l2tp users d. pptp users e. pppoe users f. winbox users @Ridwan_G4

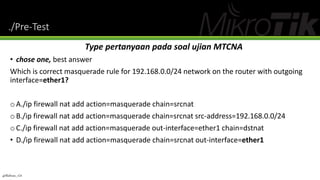

./Pre-Test Type pertanyaan pada soal ujian MTCNA • chose one, best answer Which is correct masquerade rule for 192.168.0.0/24 network on the router with outgoing interface=ether1? oA./ip firewall nat add action=masquerade chain=srcnat oB./ip firewall nat add action=masquerade chain=srcnat src-address=192.168.0.0/24 oC./ip firewall nat add action=masquerade out-interface=ether1 chain=dstnat • D./ip firewall nat add action=masquerade chain=srcnat out-interface=ether1 @Ridwan_G4

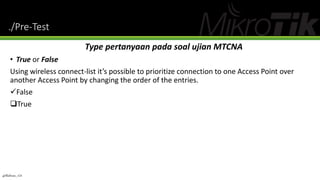

./Pre-Test Type pertanyaan pada soal ujian MTCNA • True or False Using wireless connect-list it’s possible to prioritize connection to one Access Point over another Access Point by changing the order of the entries. False True @Ridwan_G4
./Credit Linkedin: Linkedin.com/in/ridwang4 about.me/Ridwan_G4 G4Ridwan@gmail.com ./SysAdmin
