Modul ini menjelaskan cara membangun jaringan hotspot menggunakan Mikrotik RB941-2nD dengan langkah-langkah konfigurasi dasar Mikrotik, pengaturan interface, IP address, DNS, gateway, firewall, hotspot, user hingga tes koneksi client.

1. Mikrotik Modul 4
MEMBANGUN JARINGAN HOTSPOT MENGGUNAKAN
MIKROTIK RB941-2ND

2. Tentang Triner • Pengalaman
• MikroTik Certified Network Associate (MTCNA)
Tahun 20-12-2014 No. 1412NA503
• MikroTik Certified Routing Engineer (MTCRE)
Tahun 20-12-2014 No. 1412RE114
• MikroTik Academy Trainer Tahun 02-01-2015 No.
ACTR0238
Karya Gunawan, S.Kom.,
M.Kom., MTCNA., MTCRE
E-Mail : jagungodak@gmail.com
FB/Twitter : jagungodak /
@jagungodak
HP/WA : 087865653501
Dosen STMIK Mataram

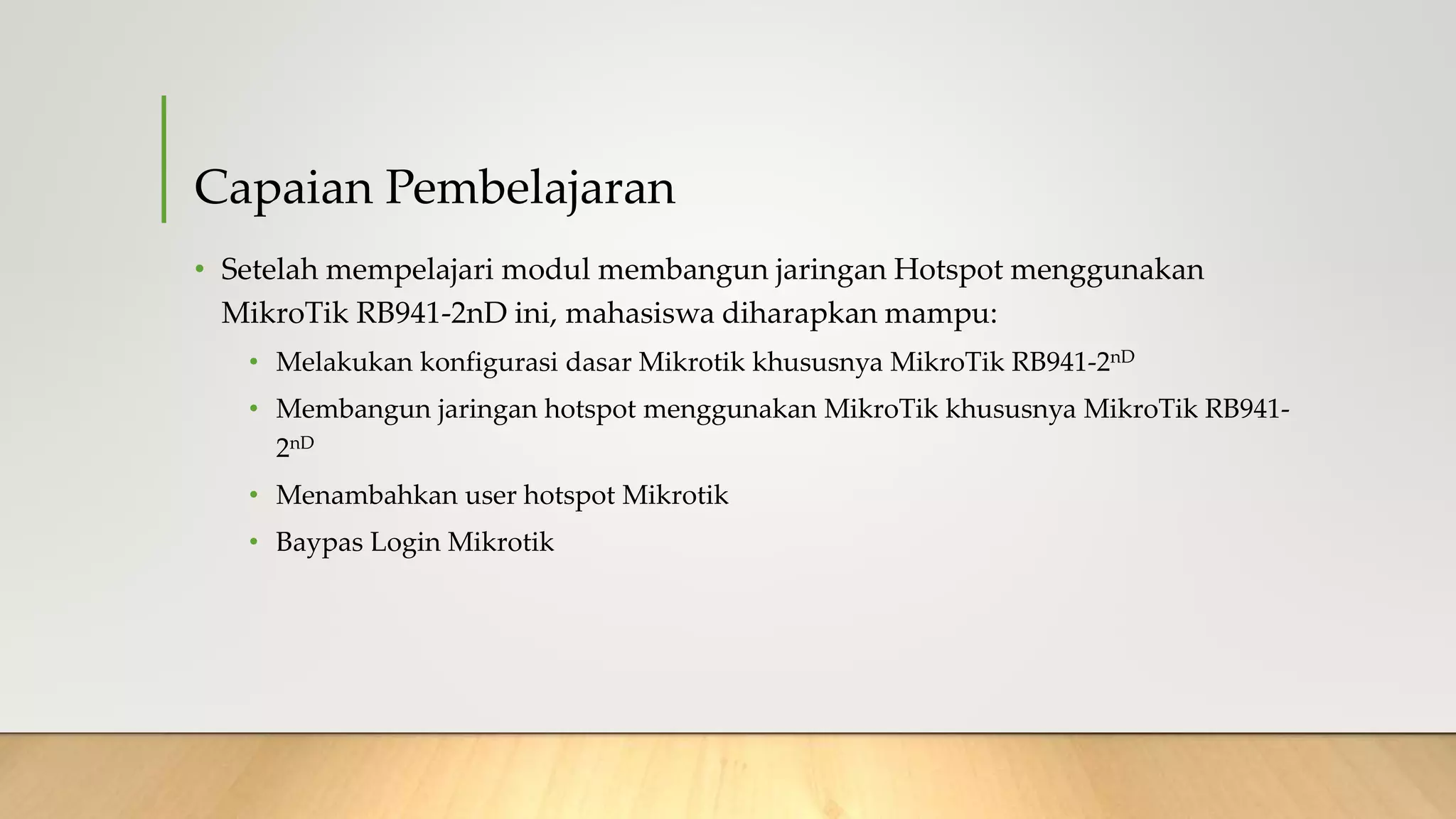

3. Capaian Pembelajaran
• Setelah mempelajari modul membangun jaringan Hotspot menggunakan
MikroTik RB941-2nD ini, mahasiswa diharapkan mampu:
• Melakukan konfigurasi dasar Mikrotik khususnya MikroTik RB941-2nD
• Membangun jaringan hotspot menggunakan MikroTik khususnya MikroTik RB941-
2nD
• Menambahkan user hotspot Mikrotik
• Baypas Login Mikrotik

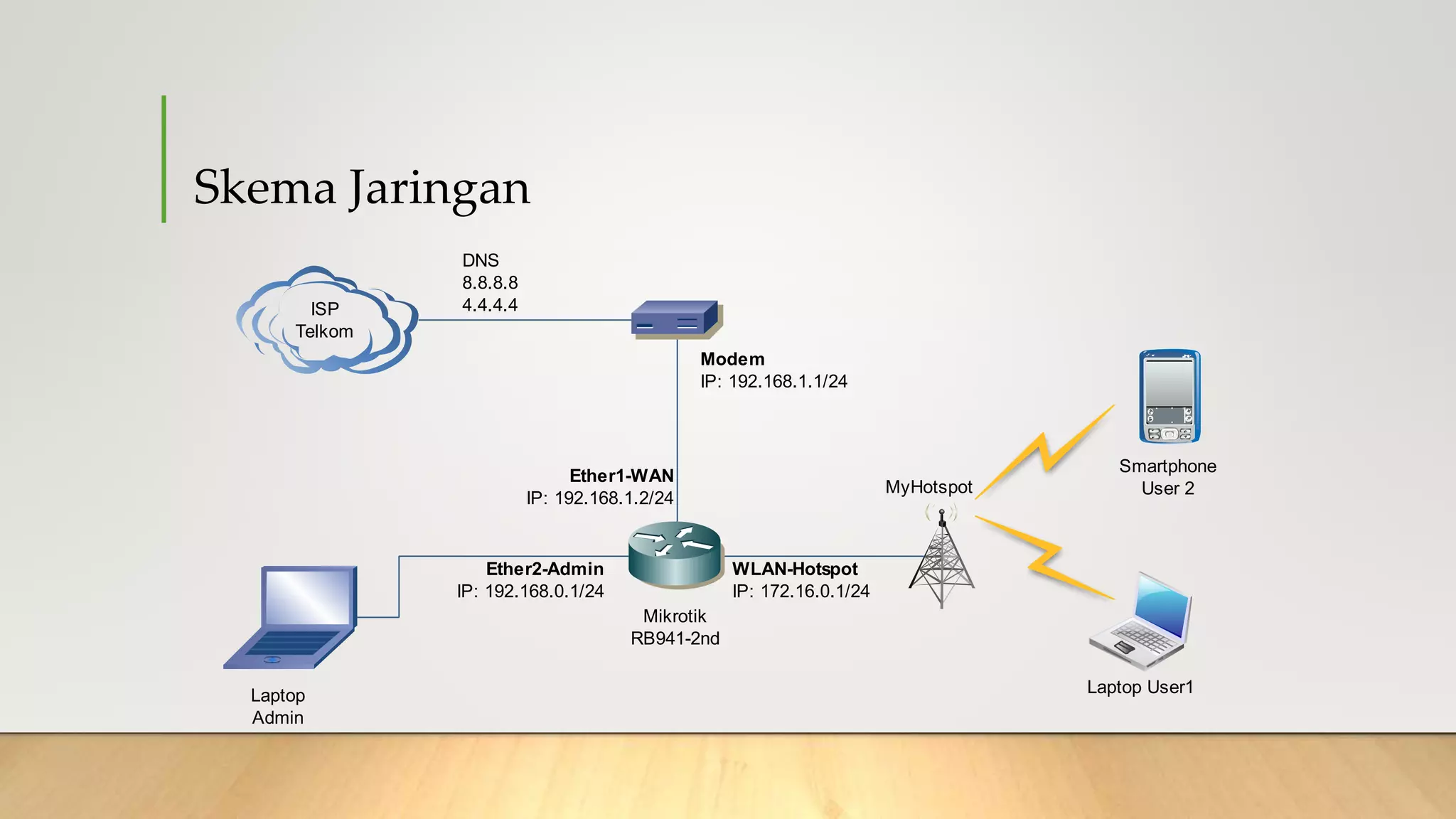

4. Skema Jaringan
Mikrotik
RB941-2nd
Laptop
Admin
ISP
Telkom
MyHotspot
Smartphone
User 2
Laptop User1
Modem
IP: 192.168.1.1/24
DNS
8.8.8.8
4.4.4.4
WLAN-Hotspot
IP: 172.16.0.1/24
Ether2-Admin
IP: 192.168.0.1/24
Ether1-WAN
IP: 192.168.1.2/24

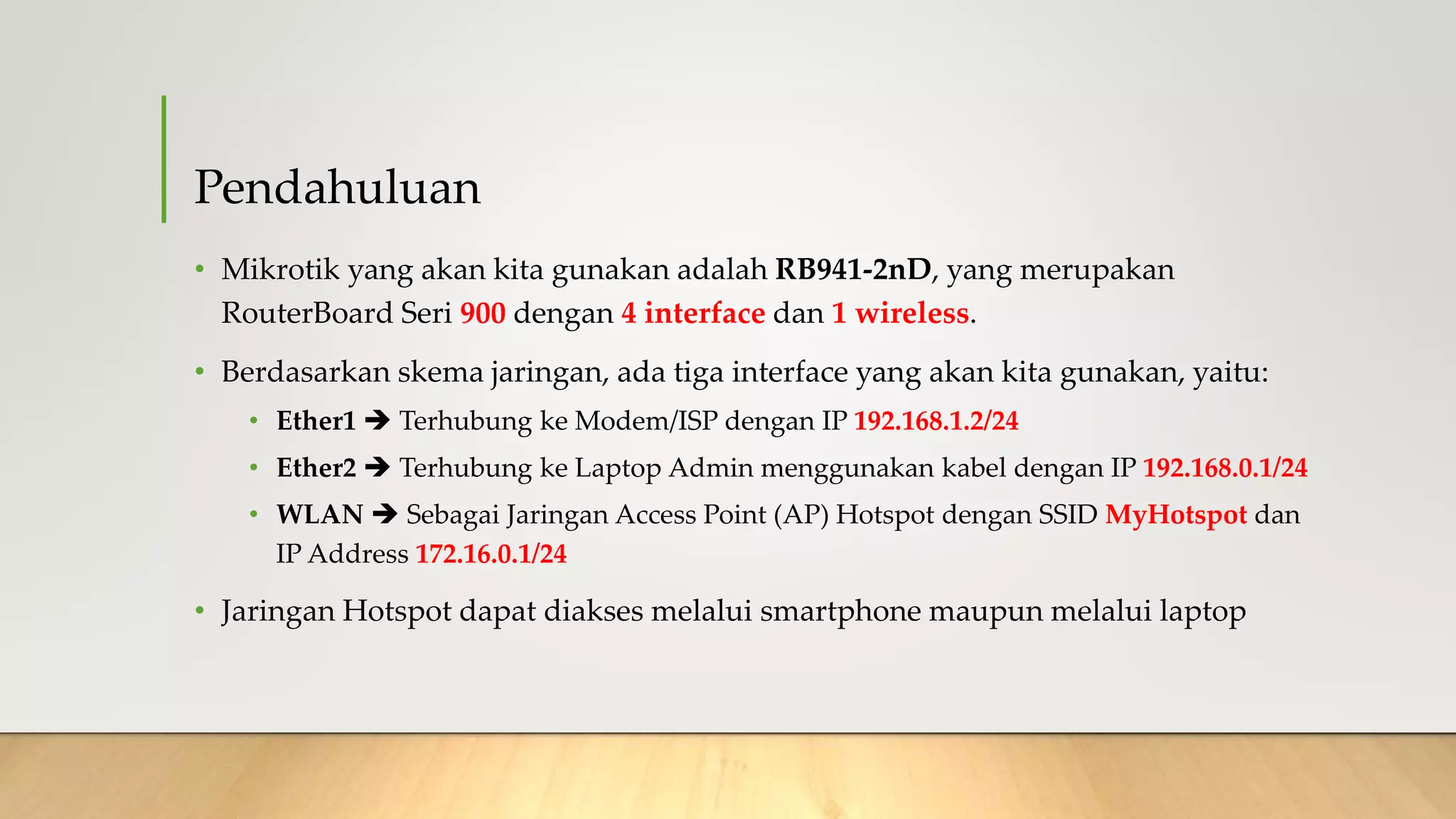

5. Pendahuluan
• Mikrotik yang akan kita gunakan adalah RB941-2nD, yang merupakan
RouterBoard Seri 900 dengan 4 interface dan 1 wireless.
• Berdasarkan skema jaringan, ada tiga interface yang akan kita gunakan, yaitu:
• Ether1  Terhubung ke Modem/ISP dengan IP 192.168.1.2/24
• Ether2  Terhubung ke Laptop Admin menggunakan kabel dengan IP 192.168.0.1/24
• WLAN  Sebagai Jaringan Access Point (AP) Hotspot dengan SSID MyHotspot dan
IP Address 172.16.0.1/24
• Jaringan Hotspot dapat diakses melalui smartphone maupun melalui laptop

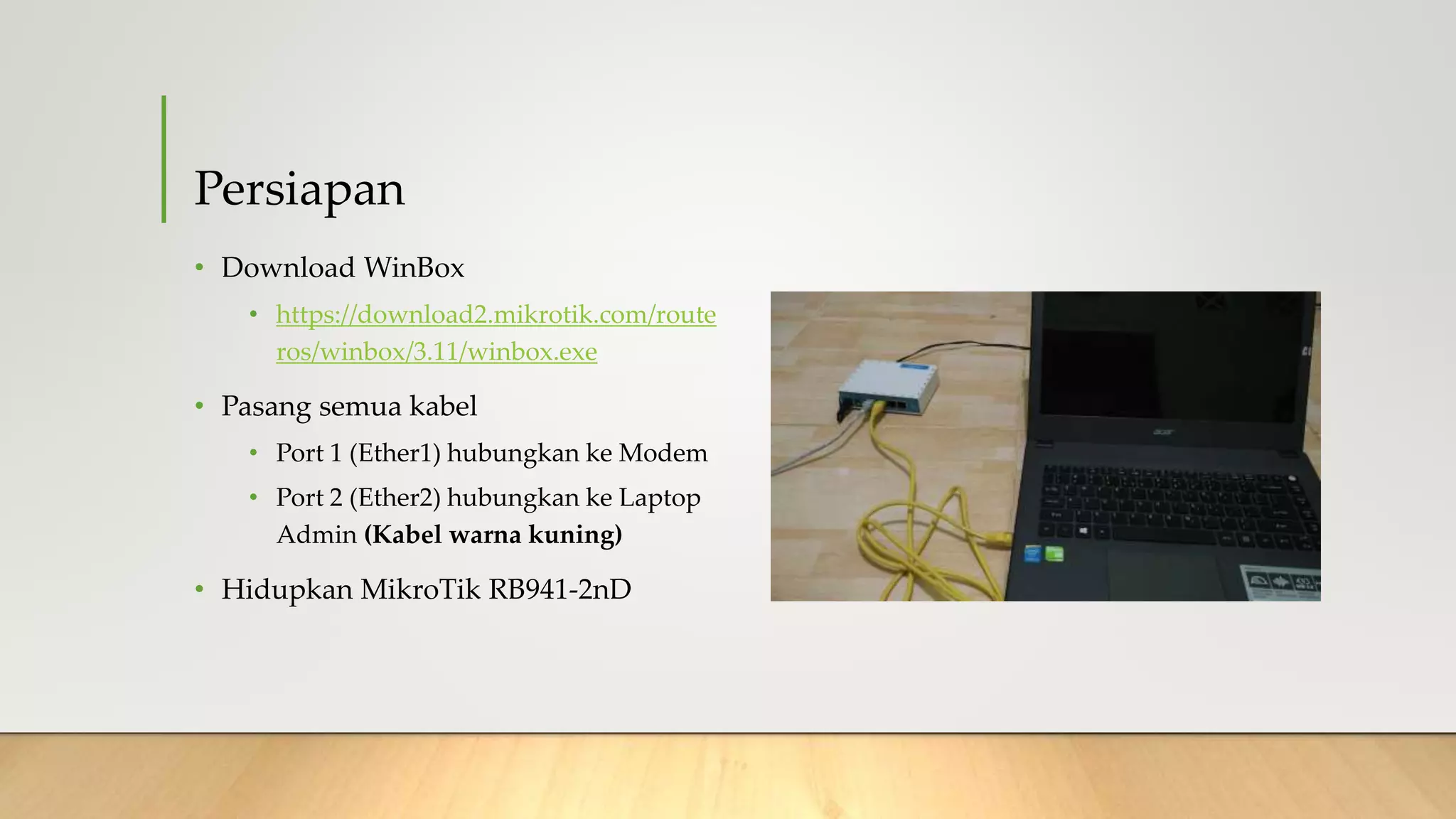

6. Persiapan
• Download WinBox
• https://download2.mikrotik.com/route
ros/winbox/3.11/winbox.exe
• Pasang semua kabel
• Port 1 (Ether1) hubungkan ke Modem
• Port 2 (Ether2) hubungkan ke Laptop
Admin (Kabel warna kuning)
• Hidupkan MikroTik RB941-2nD

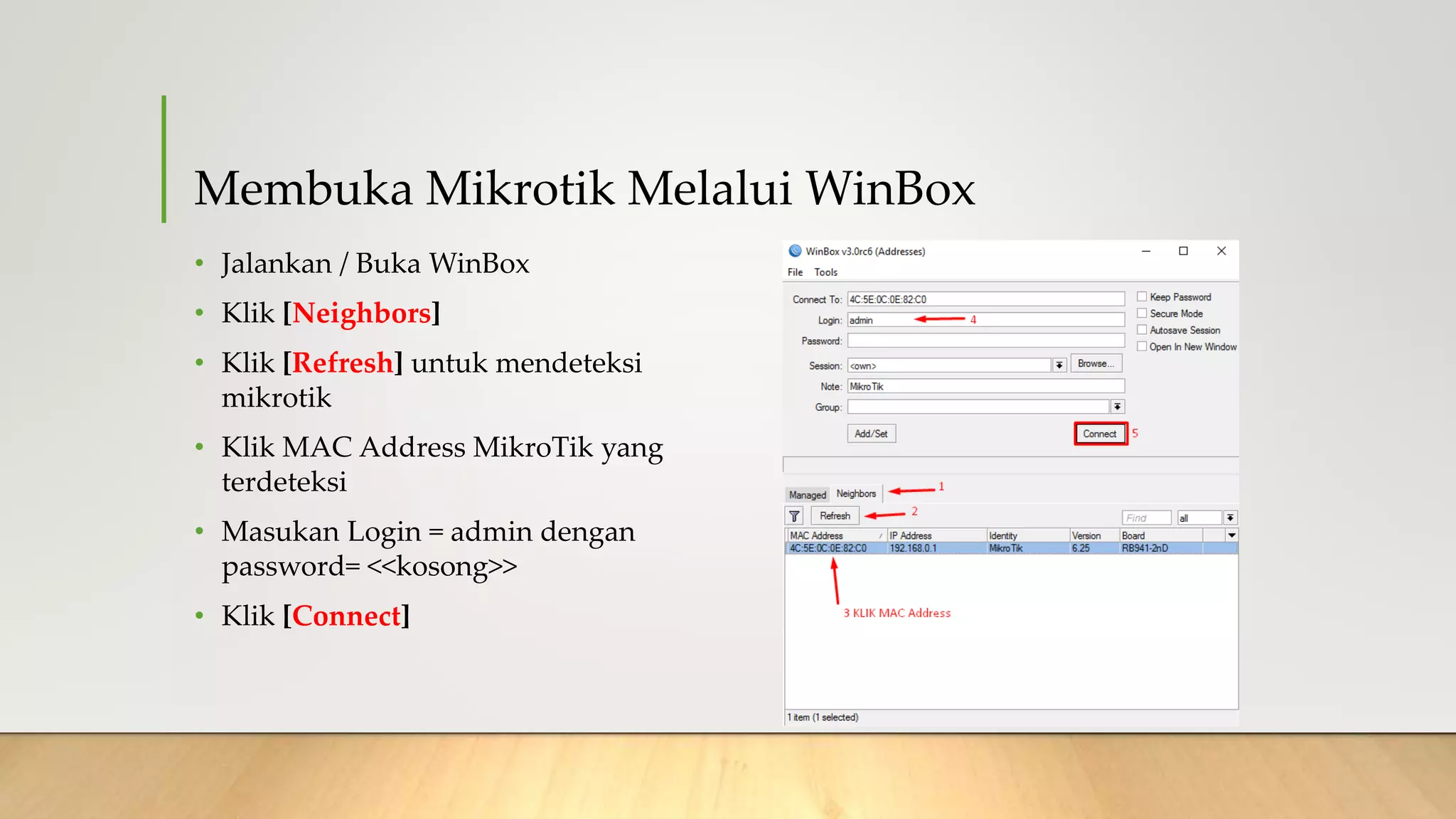

7. Membuka Mikrotik Melalui WinBox
• Jalankan / Buka WinBox
• Klik [Neighbors]
• Klik [Refresh] untuk mendeteksi
mikrotik
• Klik MAC Address MikroTik yang
terdeteksi
• Masukan Login = admin dengan
password= <<kosong>>
• Klik [Connect]

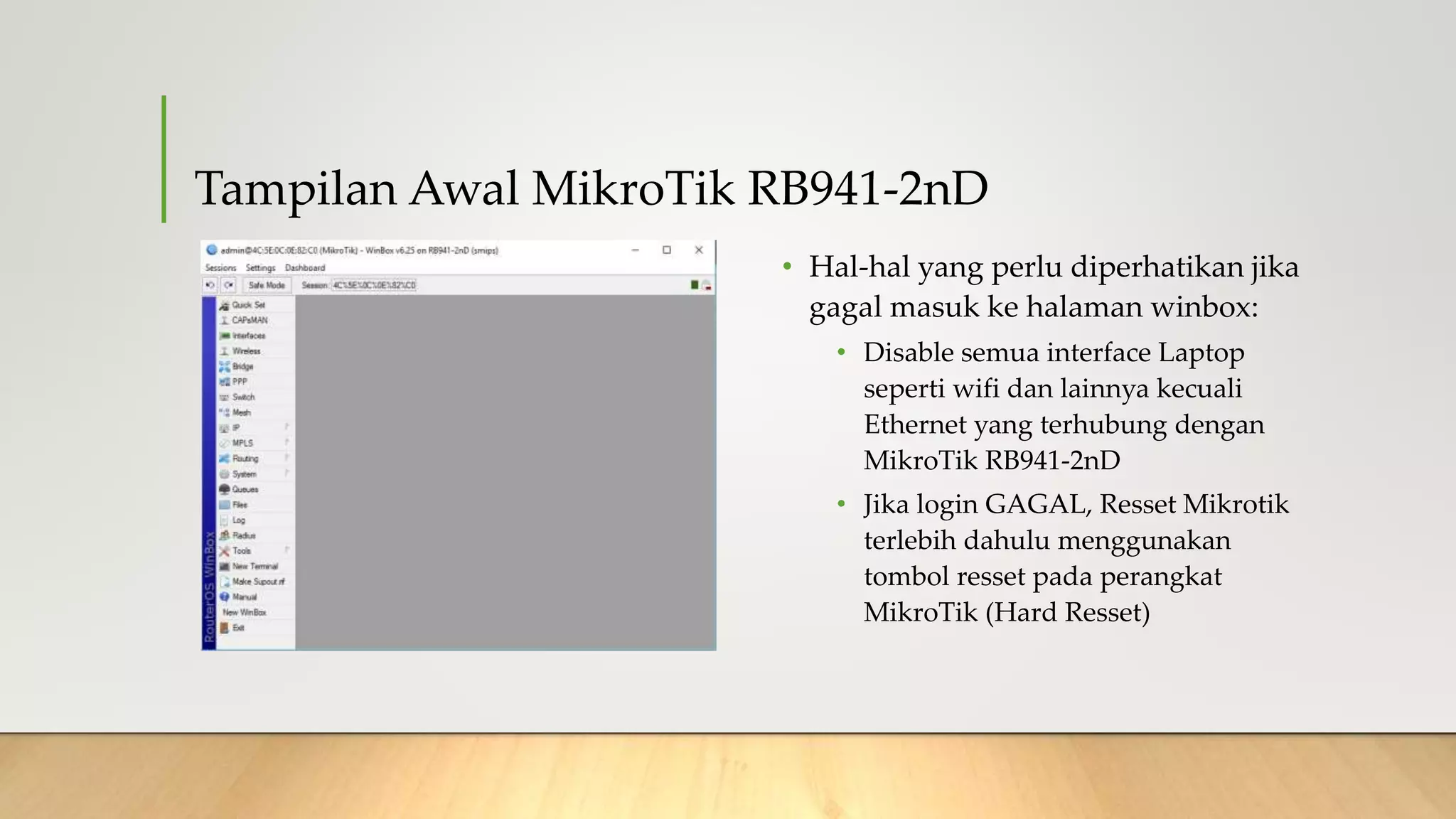

8. Tampilan Awal MikroTik RB941-2nD
• Hal-hal yang perlu diperhatikan jika
gagal masuk ke halaman winbox:
• Disable semua interface Laptop
seperti wifi dan lainnya kecuali
Ethernet yang terhubung dengan
MikroTik RB941-2nD
• Jika login GAGAL, Resset Mikrotik
terlebih dahulu menggunakan
tombol resset pada perangkat
MikroTik (Hard Resset)

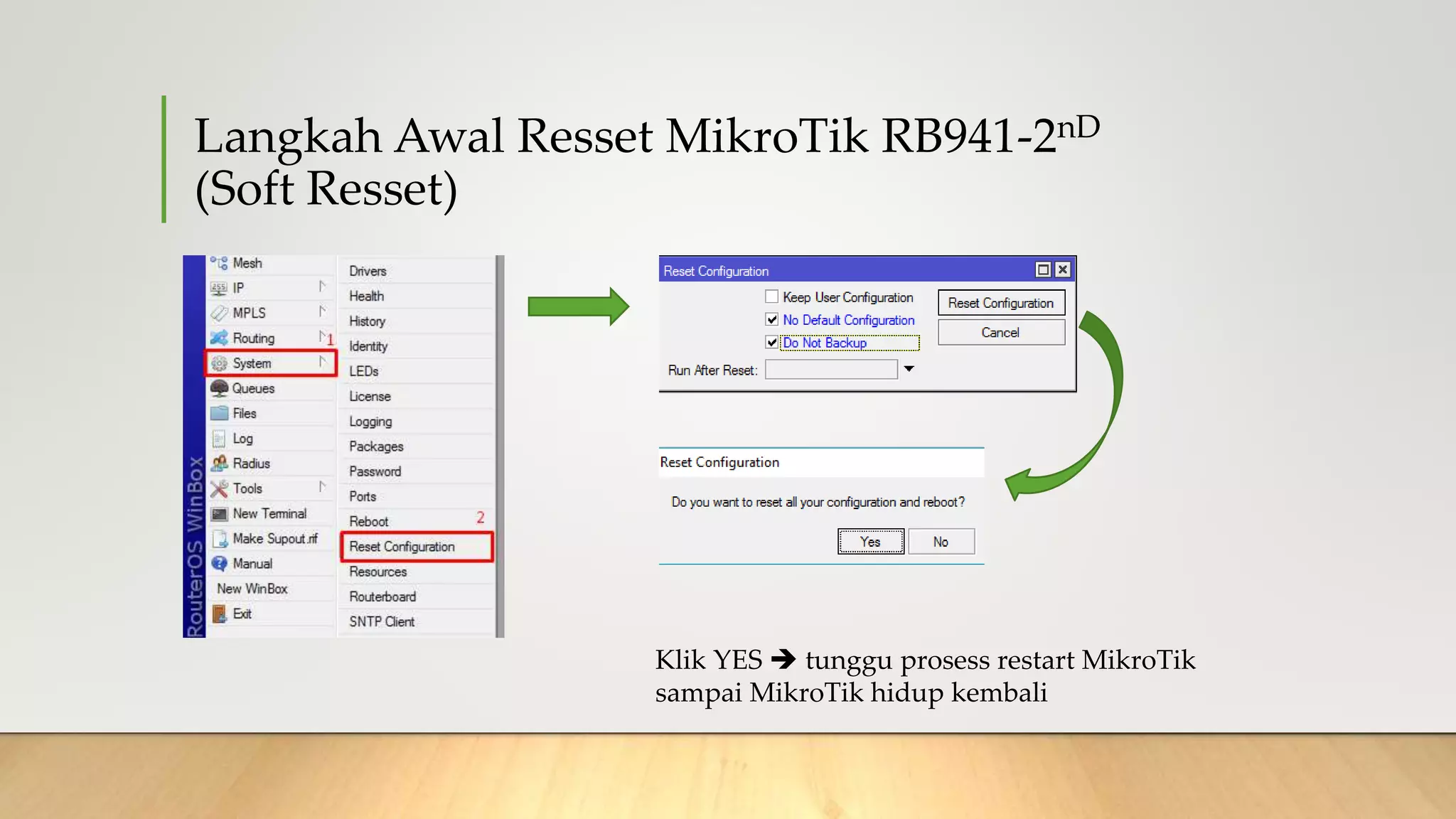

9. Langkah Awal Resset MikroTik RB941-2nD
(Soft Resset)
Klik YES  tunggu prosess restart MikroTik
sampai MikroTik hidup kembali

10. Tahapan Membangun Jaringan Hotspot
1. Cek dan Ganti Interface MikroTik
2. Mengaktifkan dan Konfigurasi Wireles Lan Mikrotik RB941-2nD
3. Konfigurasi IP Address Interface MikroTik sesuai skema jaringan
4. Konfigurasi DNS
5. Konfigurasi Gateway/Routes
6. Konfigurasi Firewall NAT
7. Konfigurasi Hotspot
8. Membuat dan Mengaktifkan Radius
9. Menambahkan User

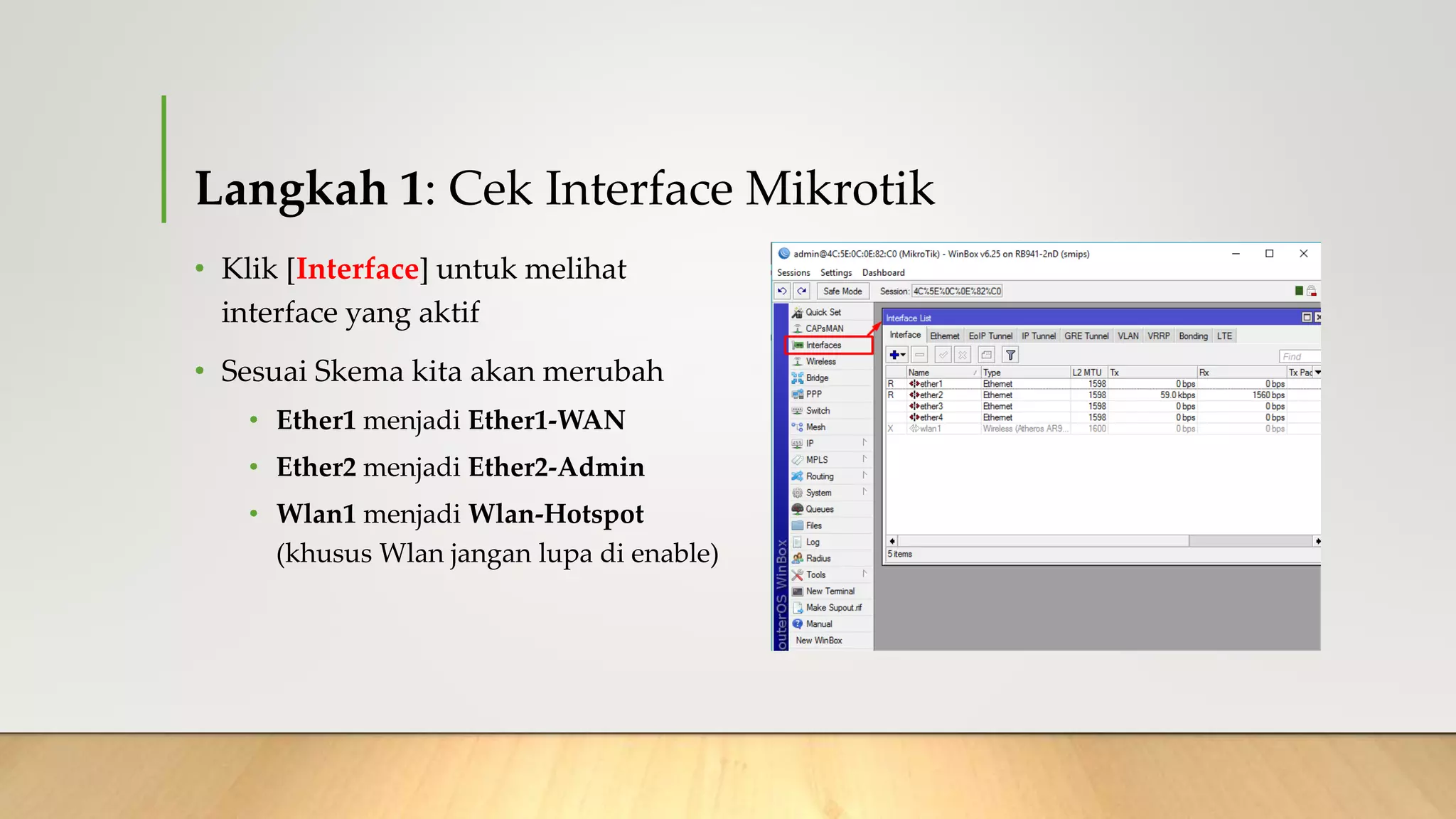

11. Langkah 1: Cek Interface Mikrotik
• Klik [Interface] untuk melihat
interface yang aktif
• Sesuai Skema kita akan merubah
• Ether1 menjadi Ether1-WAN
• Ether2 menjadi Ether2-Admin
• Wlan1 menjadi Wlan-Hotspot
(khusus Wlan jangan lupa di enable)

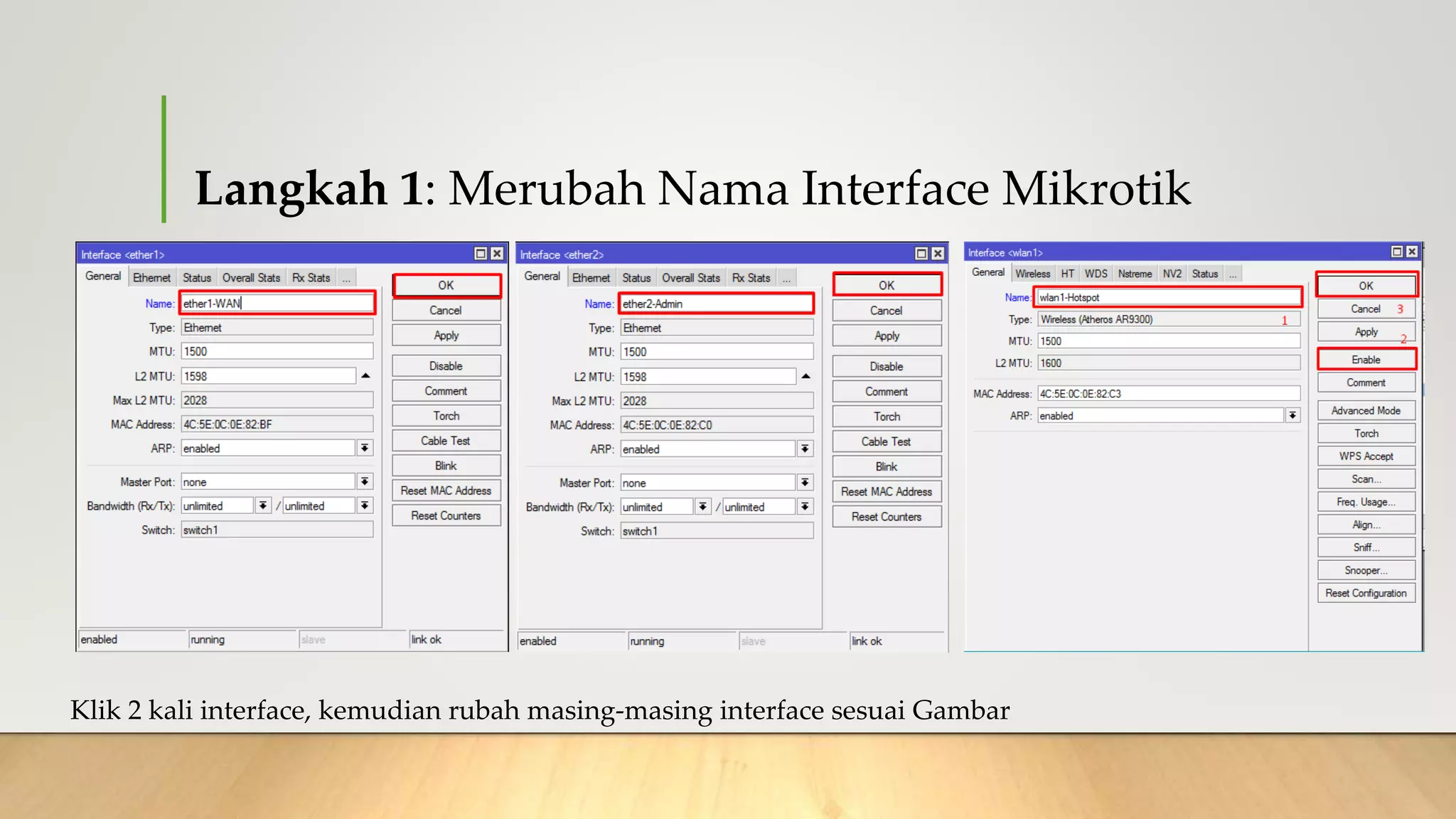

12. Langkah 1: Merubah Nama Interface Mikrotik
Klik 2 kali interface, kemudian rubah masing-masing interface sesuai Gambar

13. Langkah 2: Konfigurasi Wireless Lan

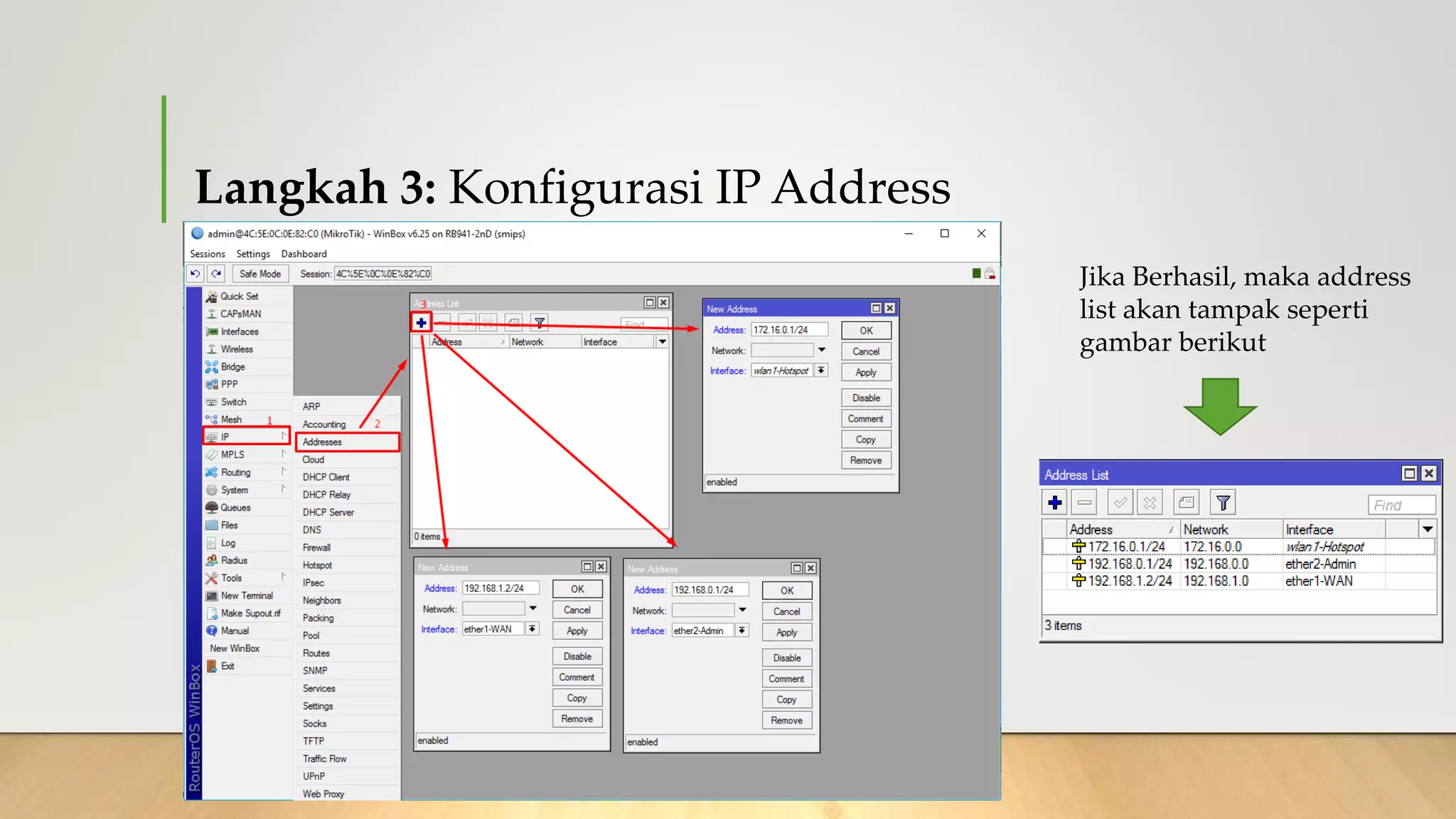

14. Langkah 3: Konfigurasi IP Address
Jika Berhasil, maka address
list akan tampak seperti
gambar berikut

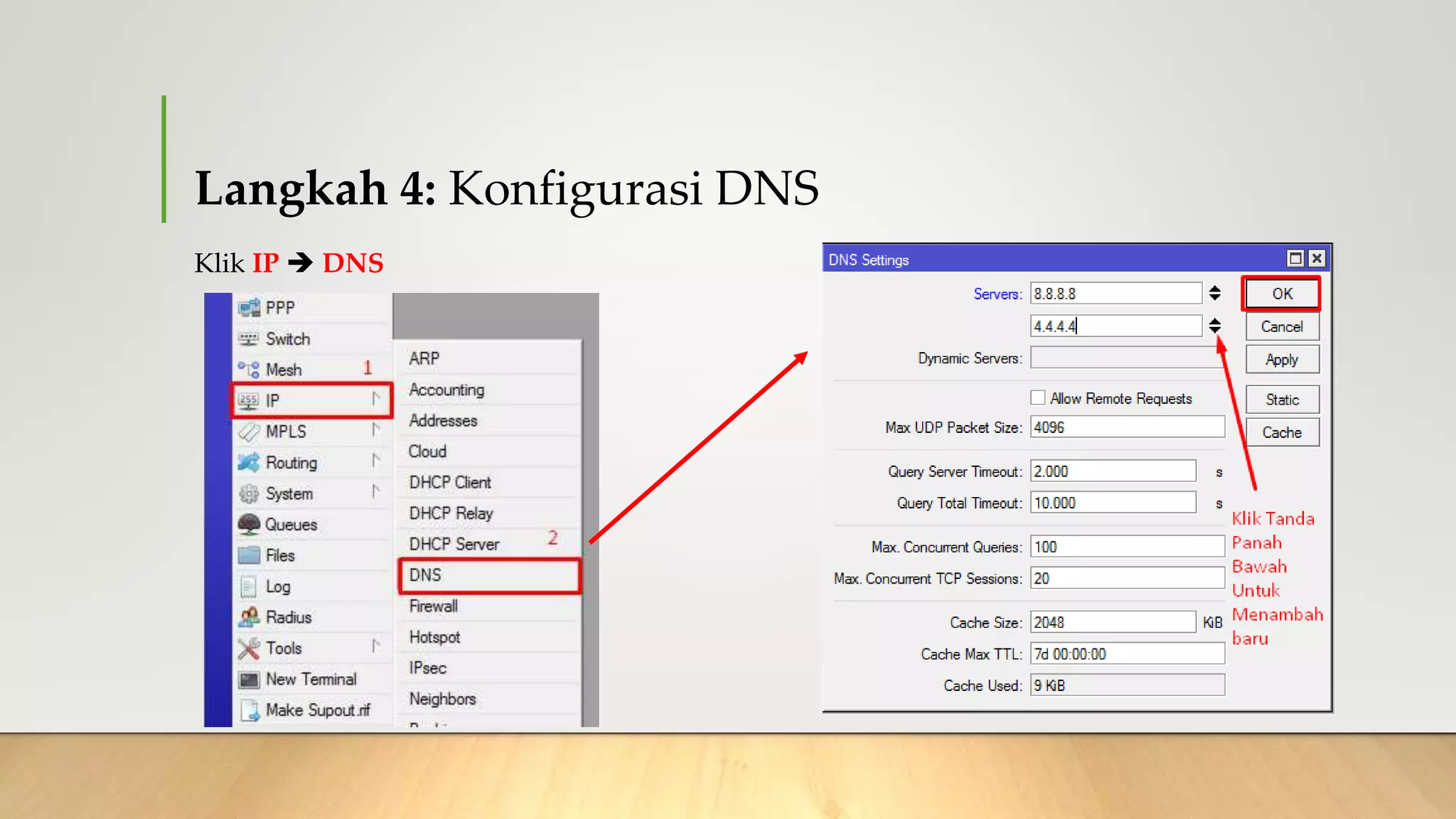

15. Langkah 4: Konfigurasi DNS
Klik IP  DNS

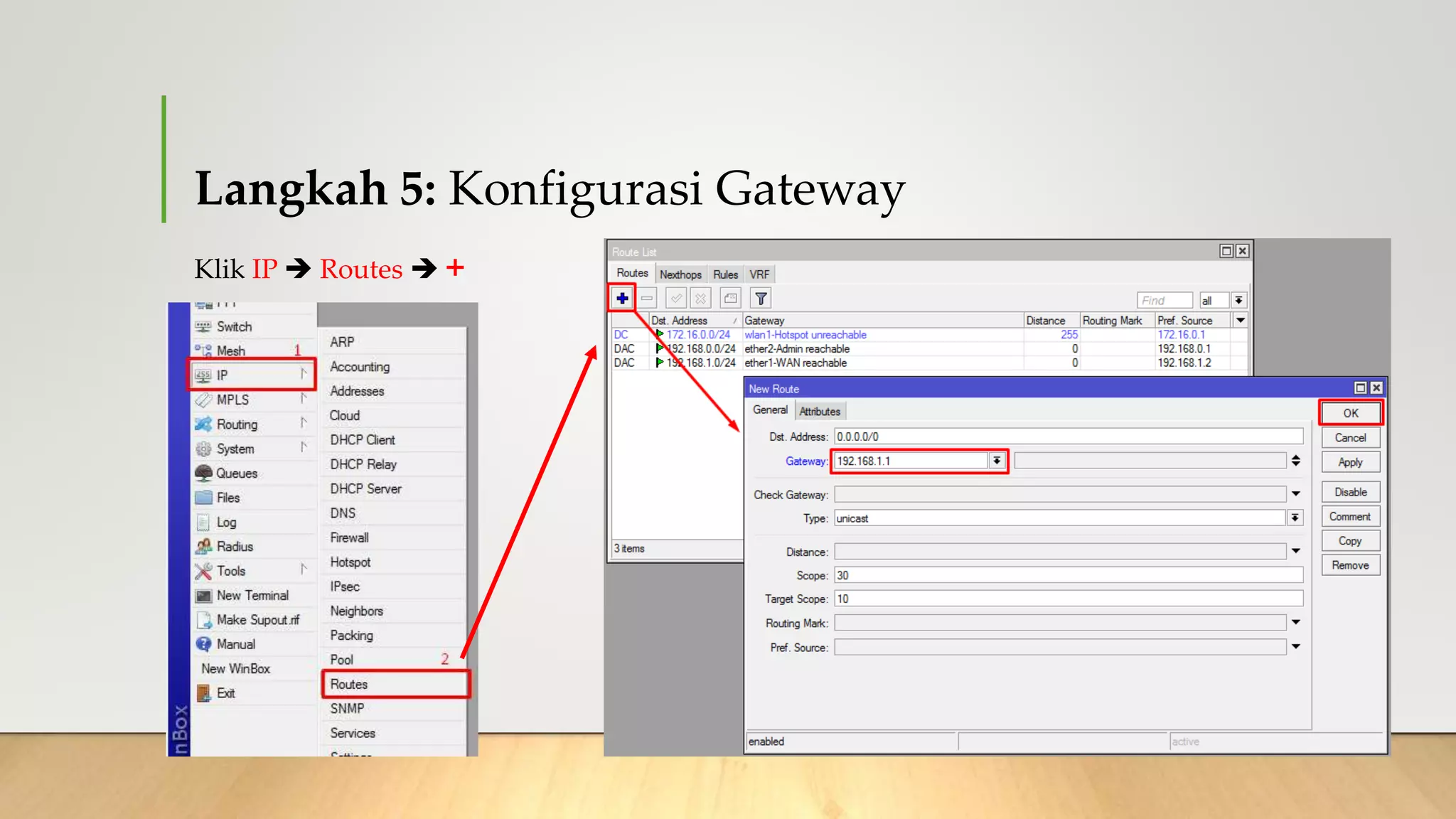

16. Langkah 5: Konfigurasi Gateway
Klik IP  Routes  +

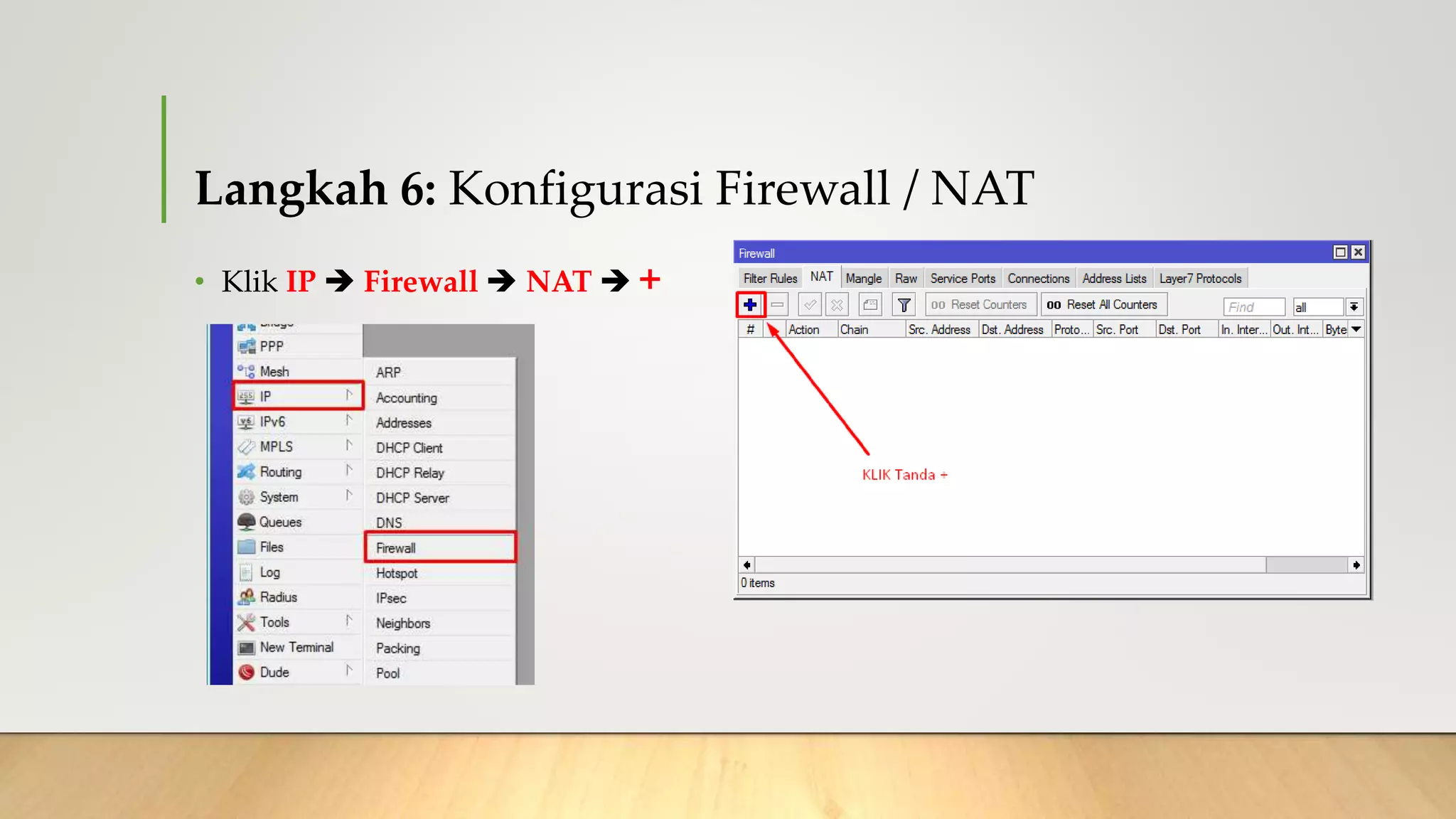

17. Langkah 6: Konfigurasi Firewall / NAT
• Klik IP  Firewall  NAT  +

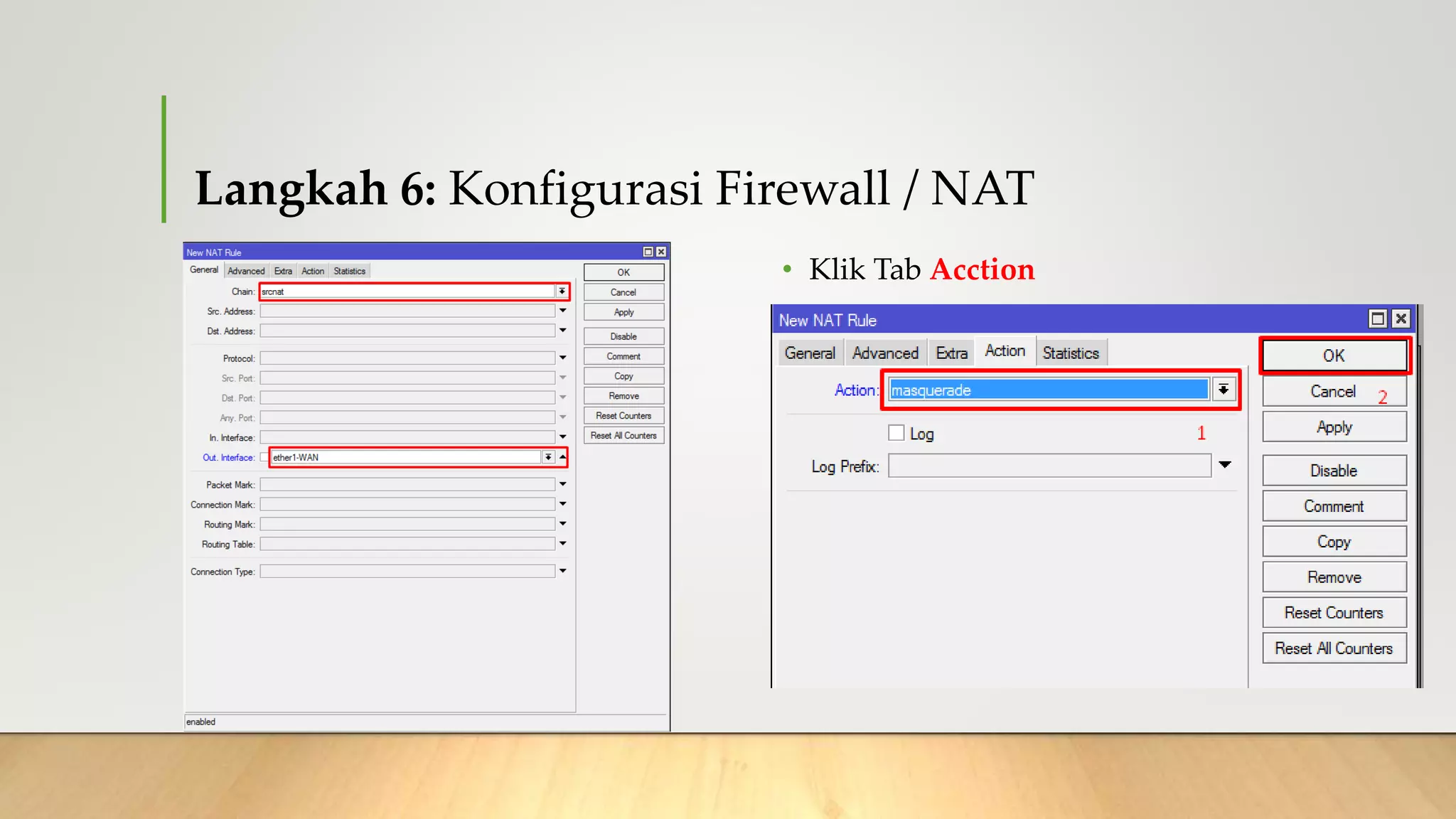

18. Langkah 6: Konfigurasi Firewall / NAT
• Klik Tab Acction

19. Langkah 7: Konfigurasi Hotspot
Klik IP  Hotspot  Hotspot Setup

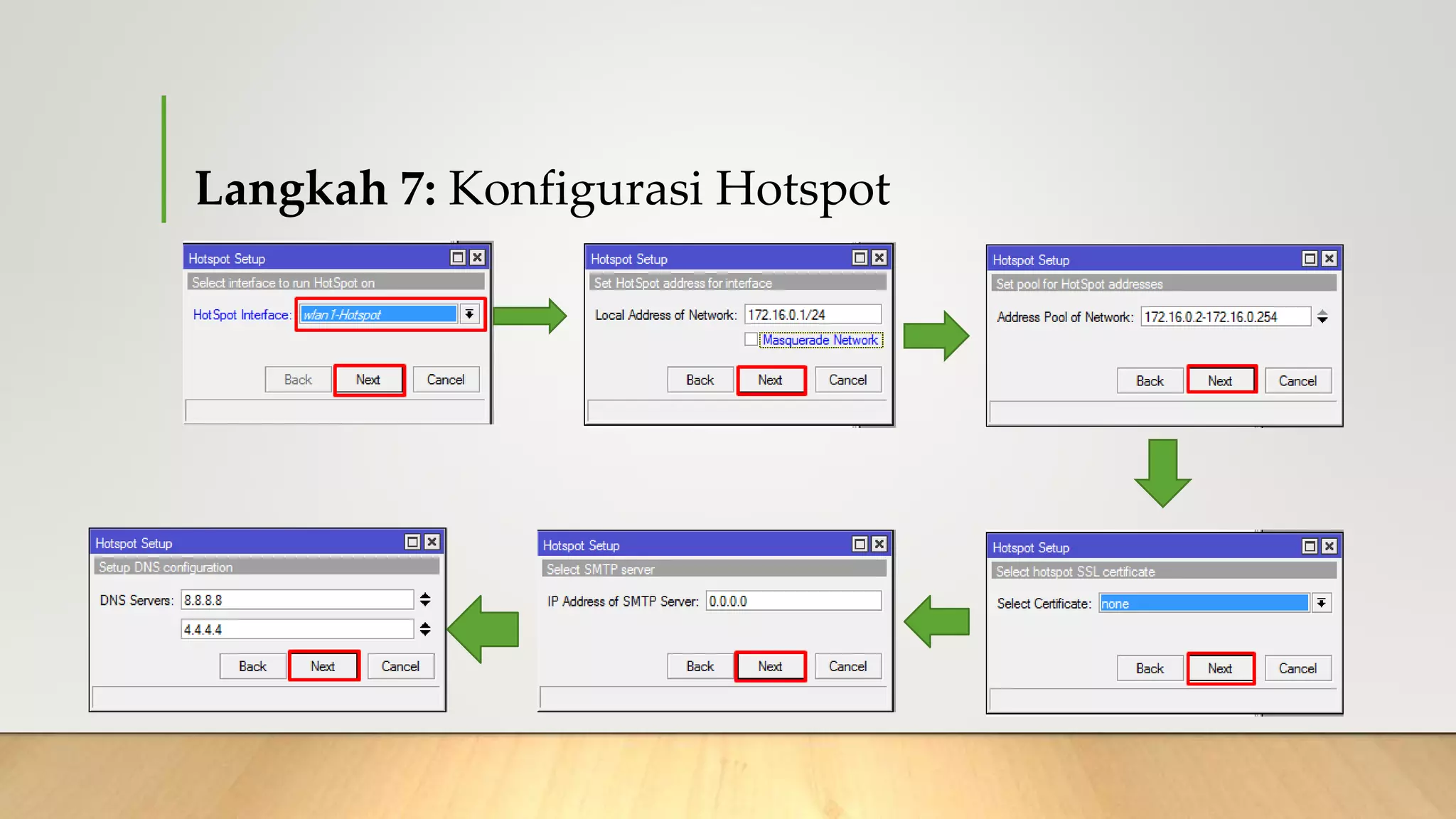

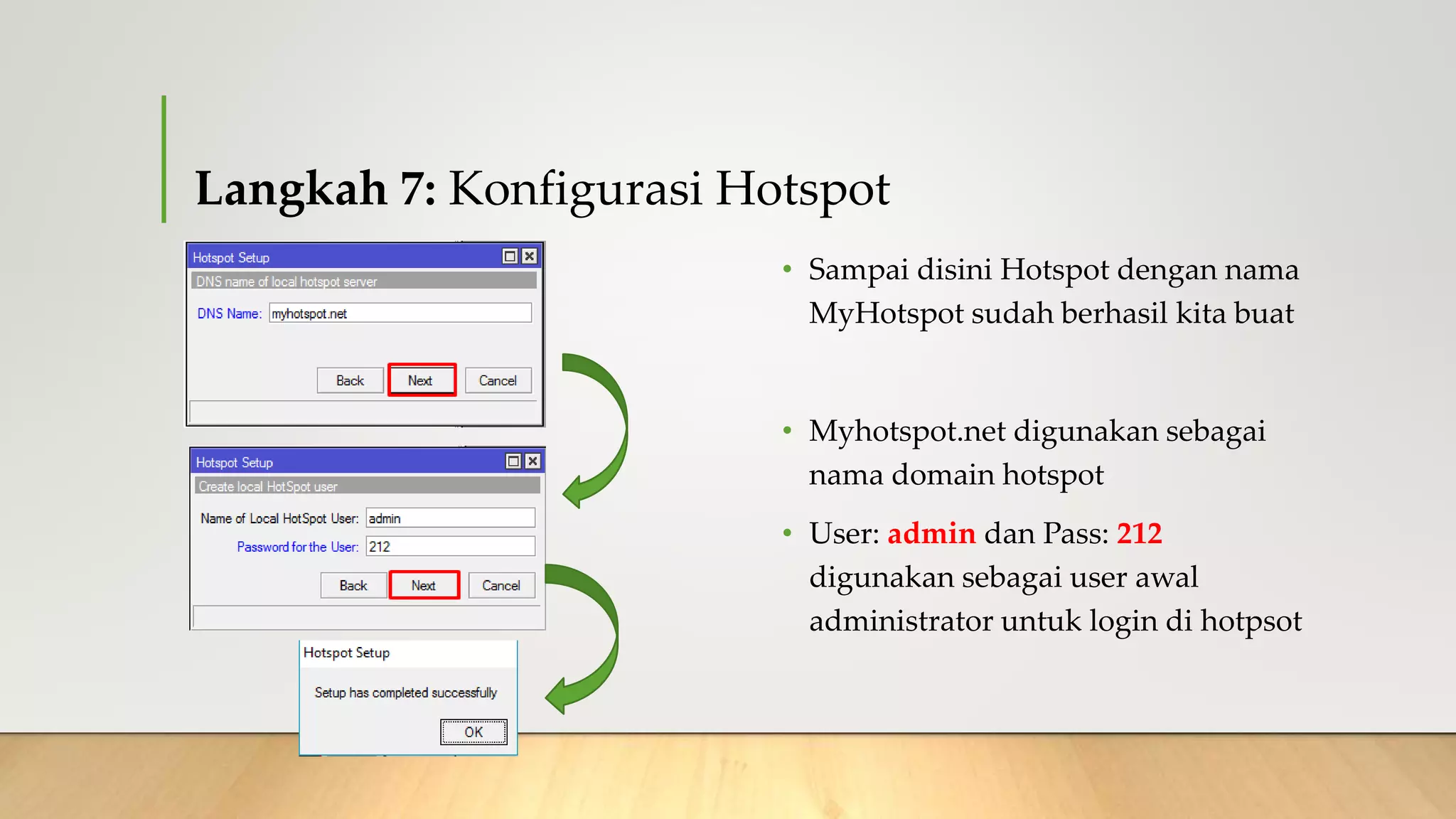

20. Langkah 7: Konfigurasi Hotspot

21. Langkah 7: Konfigurasi Hotspot
• Sampai disini Hotspot dengan nama
MyHotspot sudah berhasil kita buat
• Myhotspot.net digunakan sebagai
nama domain hotspot
• User: admin dan Pass: 212
digunakan sebagai user awal
administrator untuk login di hotpsot

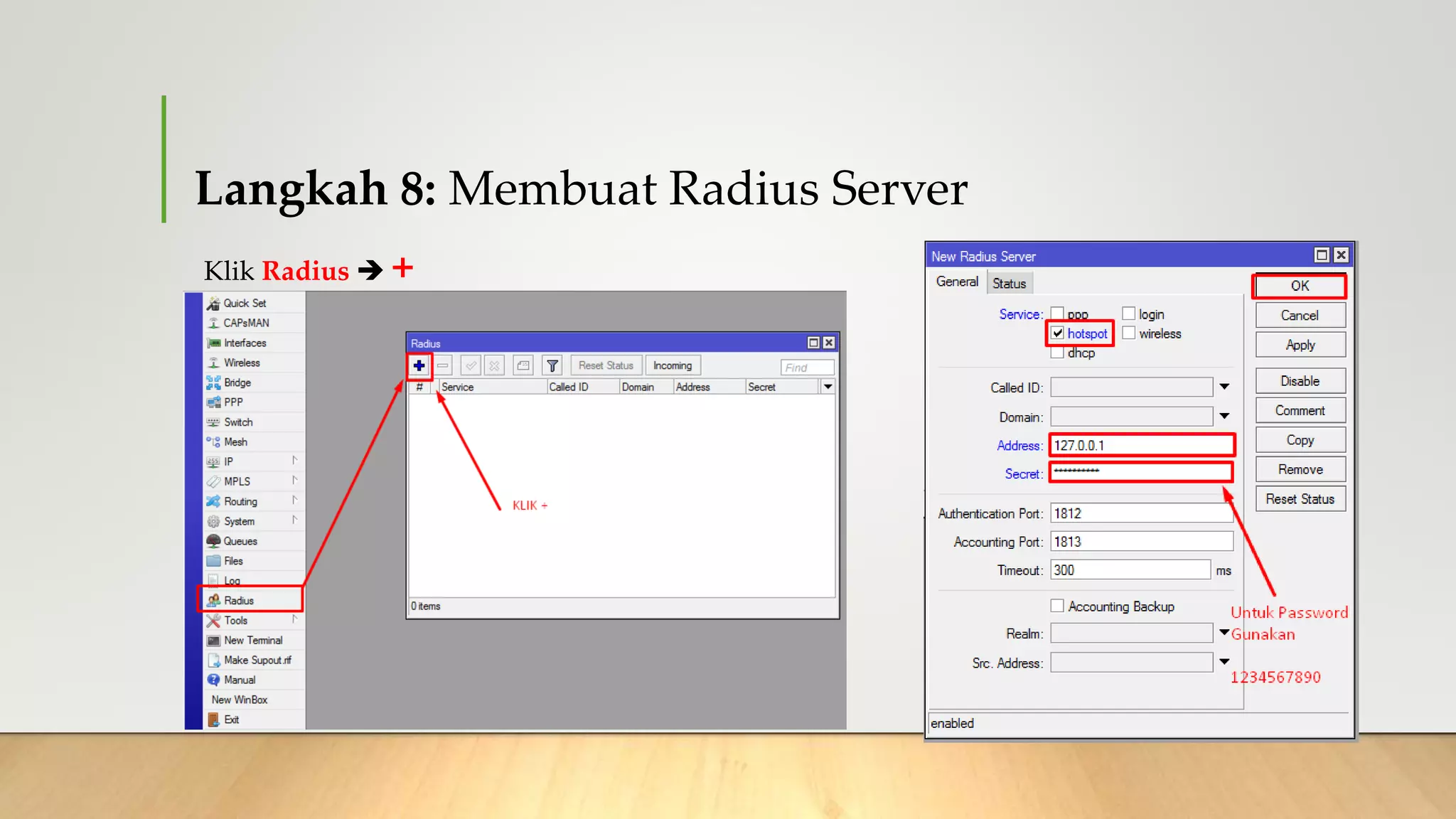

22. Langkah 8: Membuat Radius Server
Klik Radius  +

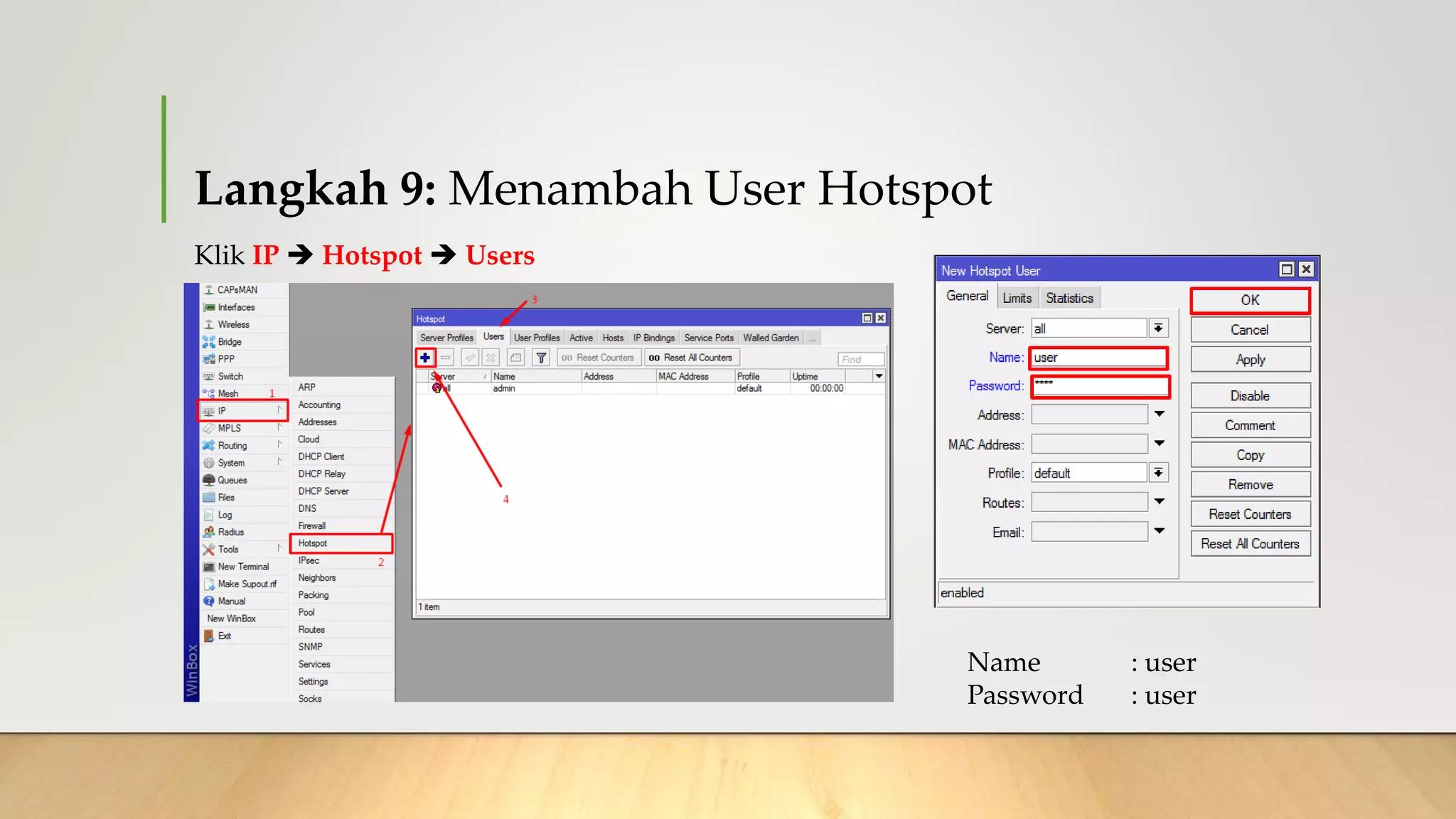

23. Langkah 9: Menambah User Hotspot
Klik IP  Hotspot  Users
Name : user
Password : user

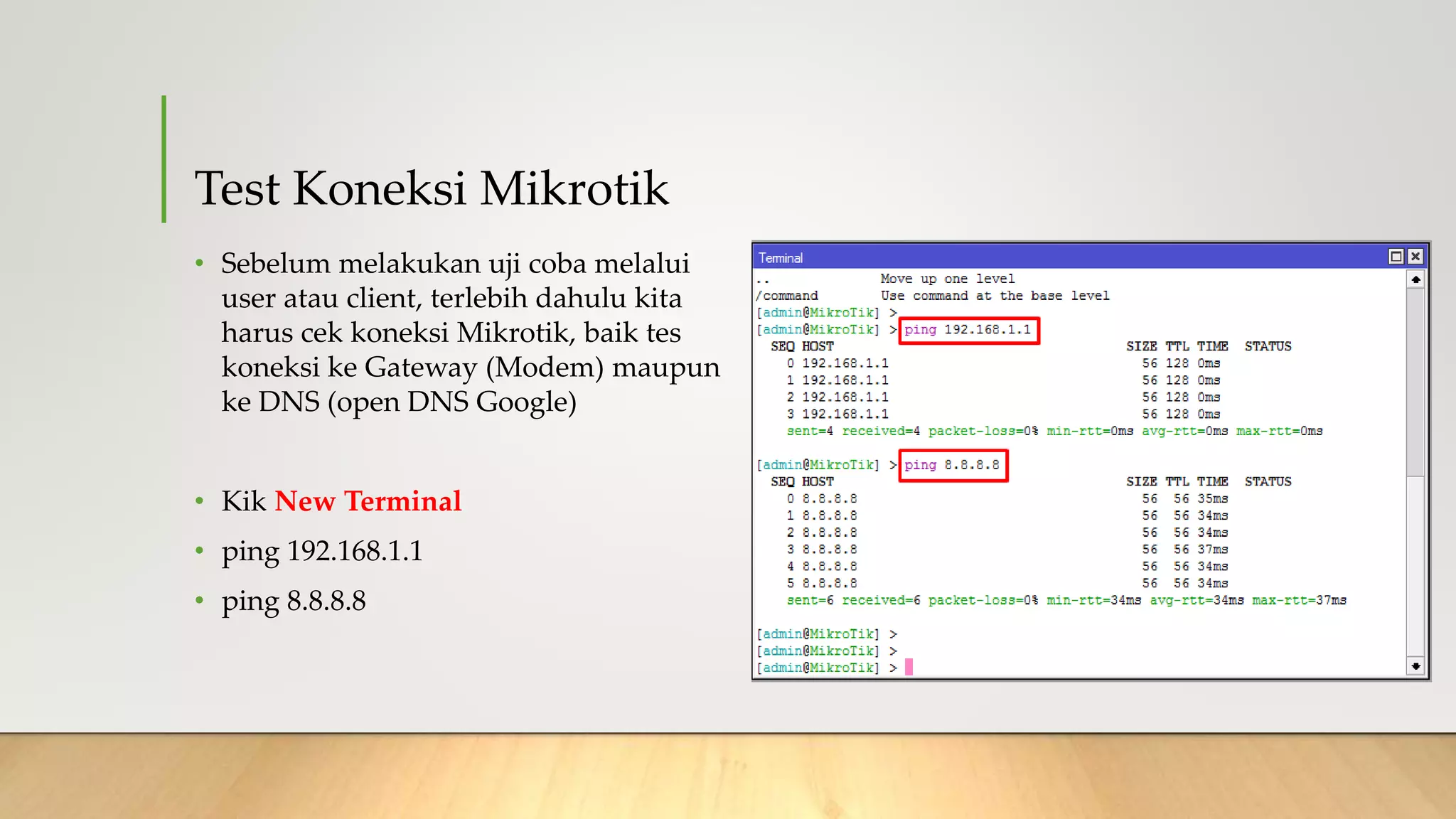

24. Test Koneksi Mikrotik
• Sebelum melakukan uji coba melalui
user atau client, terlebih dahulu kita
harus cek koneksi Mikrotik, baik tes
koneksi ke Gateway (Modem) maupun
ke DNS (open DNS Google)
• Kik New Terminal
• ping 192.168.1.1
• ping 8.8.8.8

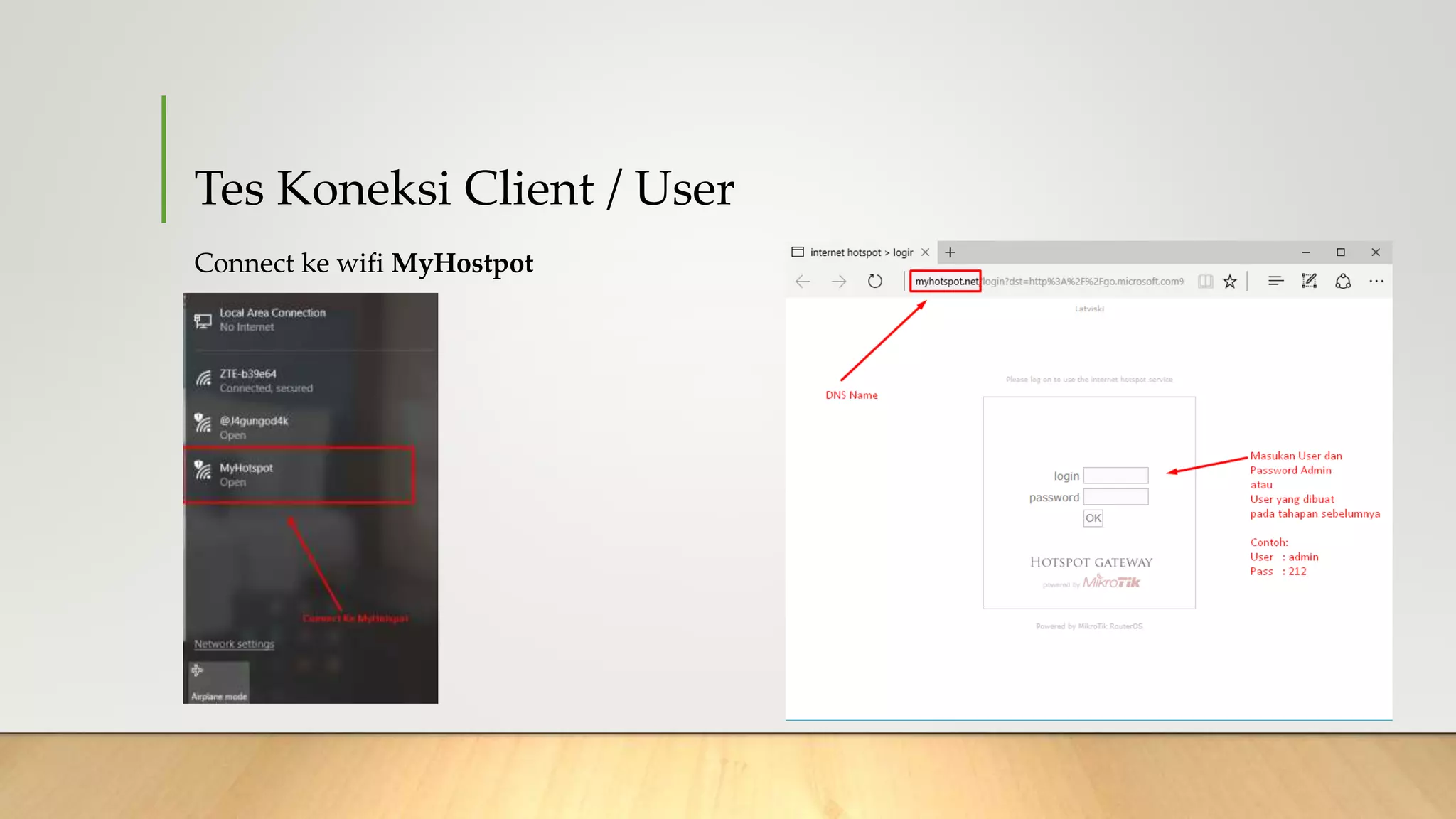

25. Tes Koneksi Client / User
Connect ke wifi MyHostpot

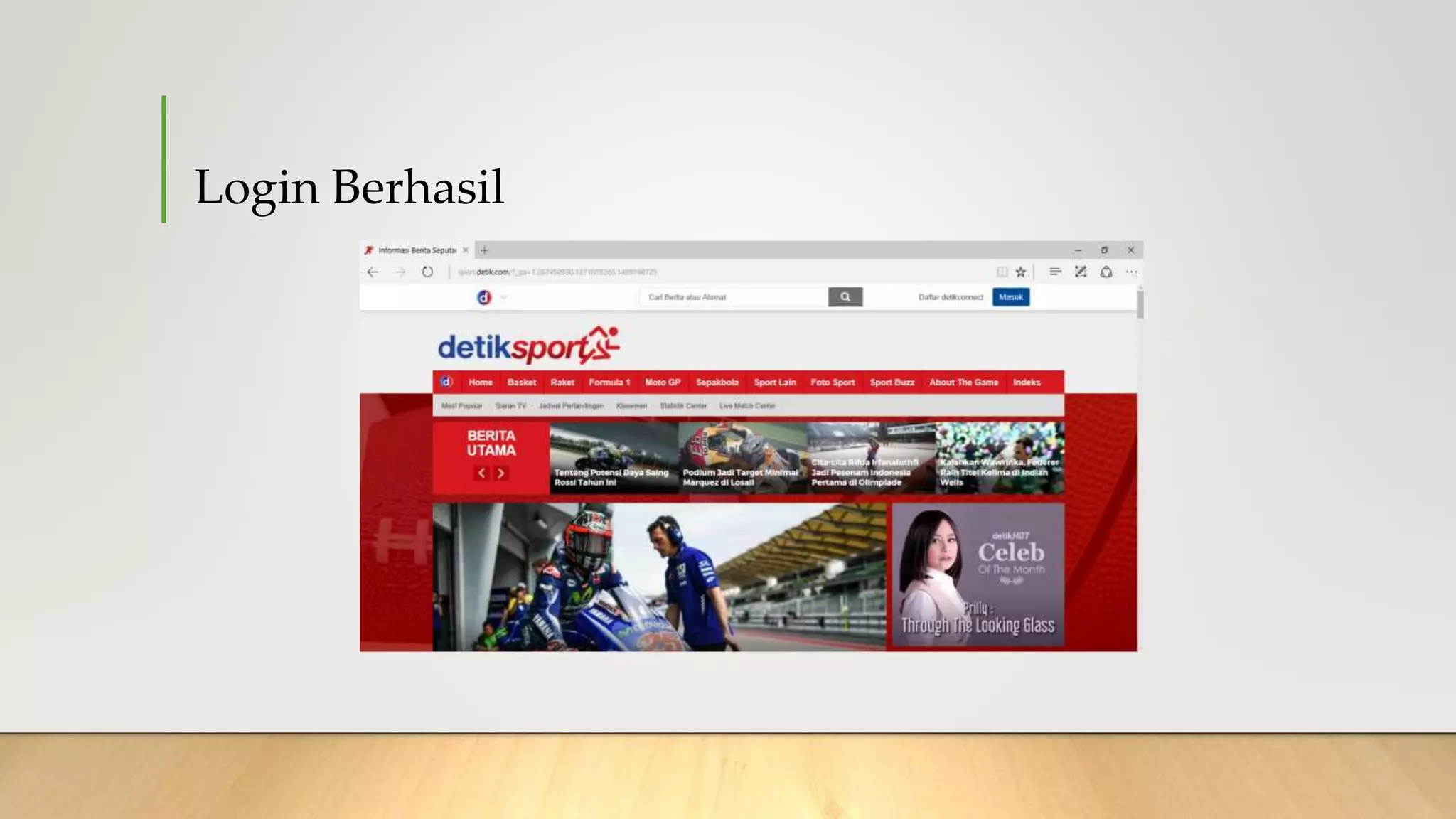

26. Login Berhasil

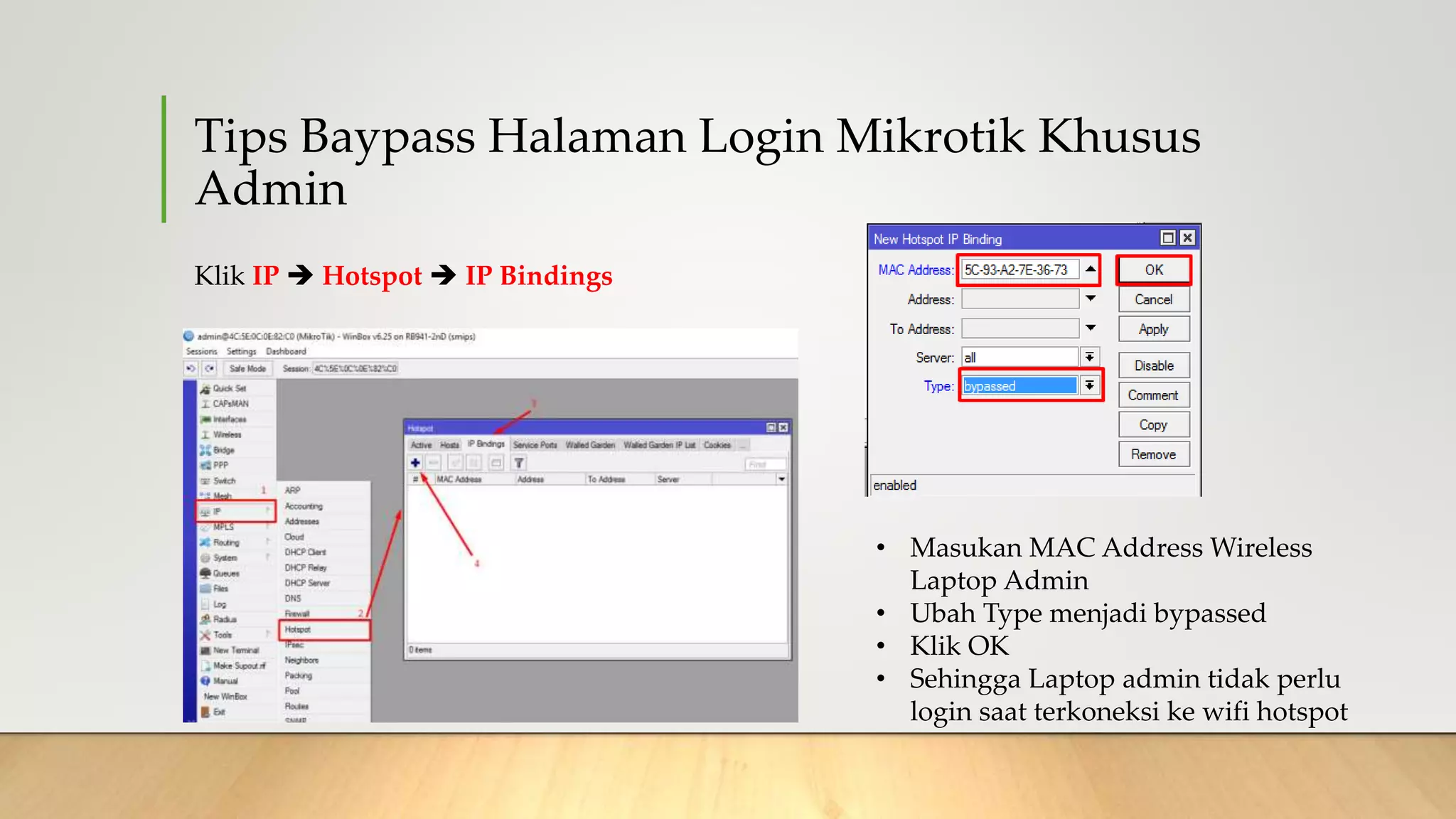

27. Tips Baypass Halaman Login Mikrotik Khusus
Admin
Klik IP  Hotspot  IP Bindings
• Masukan MAC Address Wireless
Laptop Admin
• Ubah Type menjadi bypassed
• Klik OK
• Sehingga Laptop admin tidak perlu
login saat terkoneksi ke wifi hotspot
