Arus listrik adalah muatan listrik yang mengalir dalam penghantar per satuan waktu. Secara matematis dituliskan sebagai kuat arus (I) sama dengan muatan (Q) dibagi waktu (t). Arus hanya dapat mengalir dalam rangkaian tertutup. Arah aliran elektron berlawanan dengan arah konvensi arus. Alat untuk mengukur arus adalah amperemeter, sedangkan untuk mengukur tegangan adalah voltmeter.

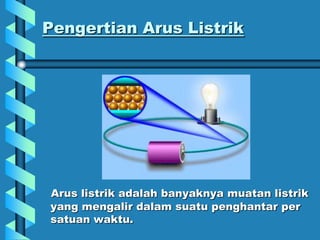

2. Pengertian Arus Listrik
Arus listrik adalah banyaknya muatan listrik
yang mengalir dalam suatu penghantar per
satuan waktu.

3. Secara matematis dinyatakan
sebagai :
t
Q
I
I= Kuat arus listrik (Coulomb / detik atau
Ampere)
Q= muatan listrik ( Coulomb
)t = waktu ( detik )

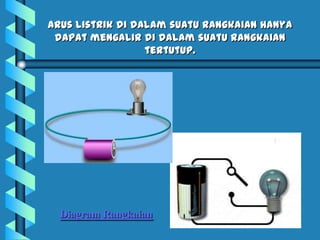

4. Arus listrik di dalam suatu rangkaian hanya
dapat mengalir di dalam suatu rangkaian
tertutup.
Diagram Rangkaian

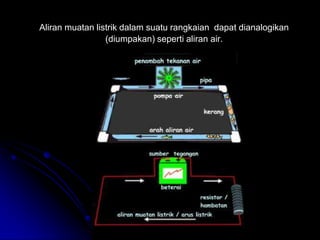

5. Aliran muatan listrik dalam suatu rangkaian dapat dianalogikan
(diumpakan) seperti aliran air.

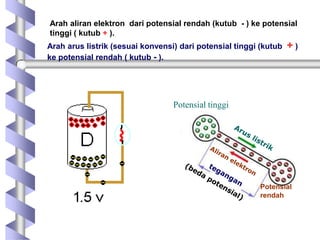

6. Arah arus listrik (sesuai konvensi) dari potensial tinggi (kutub + )
ke potensial rendah ( kutub - ).
Arah aliran elektron dari potensial rendah (kutub - ) ke potensial
tinggi ( kutub + ).
Potensial tinggi
Potensial
rendah

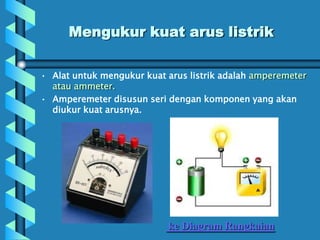

7. Mengukur kuat arus listrik
• Alat untuk mengukur kuat arus listrik adalah amperemeter
atau ammeter.
• Amperemeter disusun seri dengan komponen yang akan
diukur kuat arusnya.
ke Diagram Rangkaian

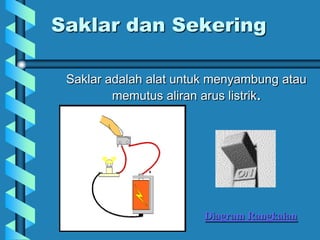

8. Saklar dan Sekering
Saklar adalah alat untuk menyambung atau
memutus aliran arus listrik.
Diagram Rangkaian

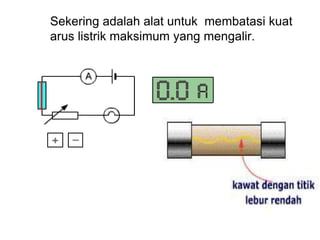

9. Sekering adalah alat untuk membatasi kuat
arus listrik maksimum yang mengalir.
arus
ground
netral
isolator
penjepit
sekering

10. Sumber Tegangan
 Supaya arus listrik dapat
terus mengalir dalam suatu
penghantar, maka pada
ujung – ujung penghantar
itu harus selalu ada beda
potensial.
 Alat yang dapat
mengadakan selisih atau
beda potensial disebut
sumber tegangan atau
sumber arus listrik.
 Beberapa macam sumber
tegangan antara lain :

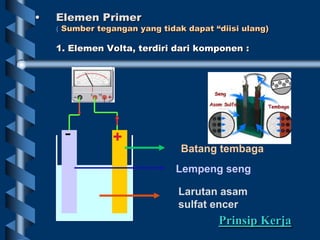

11. • Elemen Primer
( Sumber tegangan yang tidak dapat “diisi ulang)
1. Elemen Volta, terdiri dari komponen :
Larutan asam
sulfat encer
Lempeng seng
Batang tembaga
+-
Prinsip Kerja

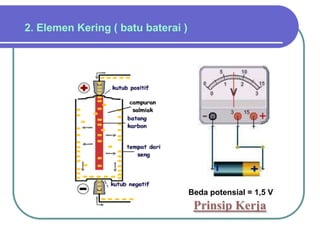

12. 2. Elemen Kering ( batu baterai )
Beda potensial = 1,5 V
Prinsip Kerja

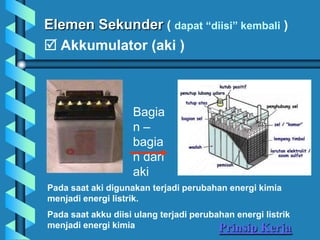

13. Elemen Sekunder ( dapat “diisi” kembali )
 Akkumulator (aki )
Pada saat aki digunakan terjadi perubahan energi kimia
menjadi energi listrik.
Pada saat akku diisi ulang terjadi perubahan energi listrik
menjadi energi kimia
Bagia
n –
bagia
n dari
aki
Prinsip Kerja

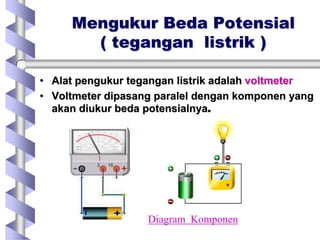

14. Mengukur Beda Potensial
( tegangan listrik )
• Alat pengukur tegangan listrik adalah voltmeter
• Voltmeter dipasang paralel dengan komponen yang
akan diukur beda potensialnya.
Diagram Komponen

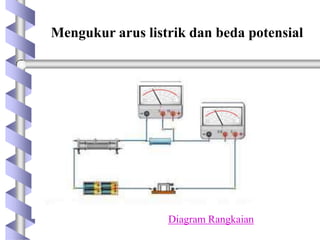

15. Mengukur arus listrik dan beda potensial
Diagram Rangkaian
