2. DATA FLOW DIAGRAM (DFD)
2

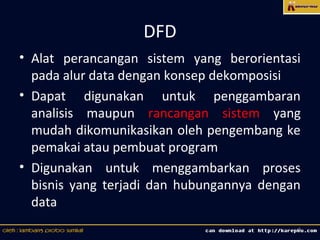

3. DFD
• Alat perancangan sistem yang berorientasi
pada alur data dengan konsep dekomposisi
• Dapat digunakan untuk penggambaran
analisis maupun rancangan sistem yang
mudah dikomunikasikan oleh pengembang ke
pemakai atau pembuat program
• Digunakan untuk menggambarkan proses
bisnis yang terjadi dan hubungannya dengan
data
3

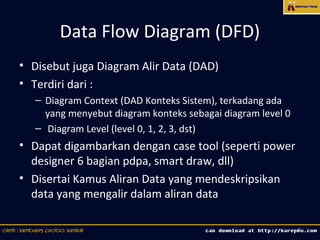

4. Data Flow Diagram (DFD)
• Disebut juga Diagram Alir Data (DAD)
• Terdiri dari :
– Diagram Context (DAD Konteks Sistem), terkadang ada
yang menyebut diagram konteks sebagai diagram level 0
– Diagram Level (level 0, 1, 2, 3, dst)
• Dapat digambarkan dengan case tool (seperti power
designer 6 bagian pdpa, smart draw, dll)
• Disertai Kamus Aliran Data yang mendeskripsikan
data yang mengalir dalam aliran data
4

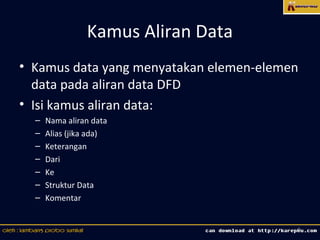

5. Kamus Aliran Data
• Kamus data yang menyatakan elemen-elemen
data pada aliran data DFD
• Isi kamus aliran data:
– Nama aliran data
– Alias (jika ada)
– Keterangan
– Dari
– Ke
– Struktur Data
– Komentar
5

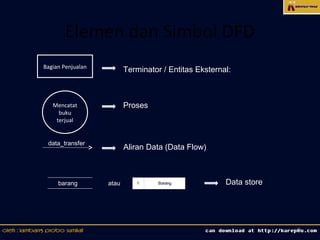

6. Elemen dan Simbol DFD
Bagian Penjualan
Terminator / Entitas Eksternal:
Mencatat Proses
buku
terjual
data_transfer
Aliran Data (Data Flow)
barang atau 1 Barang Data store
6

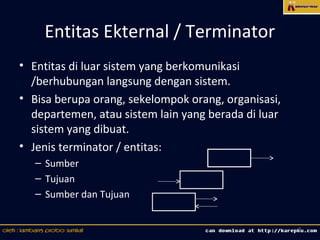

7. Entitas Ekternal / Terminator
• Entitas di luar sistem yang berkomunikasi
/berhubungan langsung dengan sistem.
• Bisa berupa orang, sekelompok orang, organisasi,
departemen, atau sistem lain yang berada di luar
sistem yang dibuat.
• Jenis terminator / entitas:
– Sumber
– Tujuan
– Sumber dan Tujuan
7

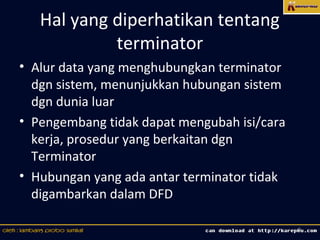

8. Hal yang diperhatikan tentang
terminator
• Alur data yang menghubungkan terminator
dgn sistem, menunjukkan hubungan sistem
dgn dunia luar
• Pengembang tidak dapat mengubah isi/cara
kerja, prosedur yang berkaitan dgn
Terminator
• Hubungan yang ada antar terminator tidak
digambarkan dalam DFD
8

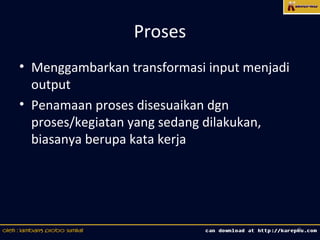

9. Proses
• Menggambarkan transformasi input menjadi
output
• Penamaan proses disesuaikan dgn
proses/kegiatan yang sedang dilakukan,
biasanya berupa kata kerja
9

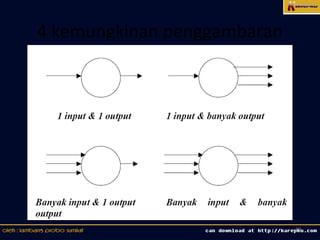

10. 4 kemungkinan penggambaran
10

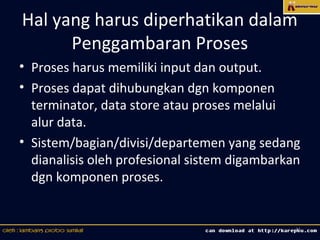

11. Hal yang harus diperhatikan dalam
Penggambaran Proses
• Proses harus memiliki input dan output.
• Proses dapat dihubungkan dgn komponen
terminator, data store atau proses melalui
alur data.
• Sistem/bagian/divisi/departemen yang sedang
dianalisis oleh profesional sistem digambarkan
dgn komponen proses.
11

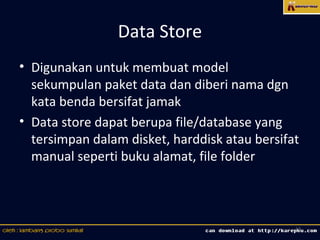

12. Data Store
• Digunakan untuk membuat model
sekumpulan paket data dan diberi nama dgn
kata benda bersifat jamak
• Data store dapat berupa file/database yang
tersimpan dalam disket, harddisk atau bersifat
manual seperti buku alamat, file folder
12

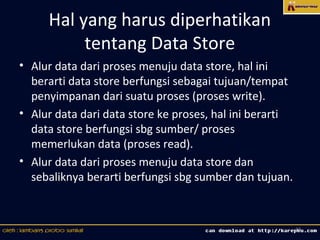

13. Hal yang harus diperhatikan
tentang Data Store
• Alur data dari proses menuju data store, hal ini
berarti data store berfungsi sebagai tujuan/tempat
penyimpanan dari suatu proses (proses write).
• Alur data dari data store ke proses, hal ini berarti
data store berfungsi sbg sumber/ proses
memerlukan data (proses read).
• Alur data dari proses menuju data store dan
sebaliknya berarti berfungsi sbg sumber dan tujuan.
13

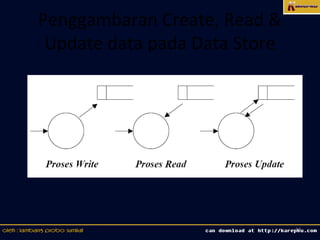

14. Penggambaran Create, Read &
Update data pada Data Store
14

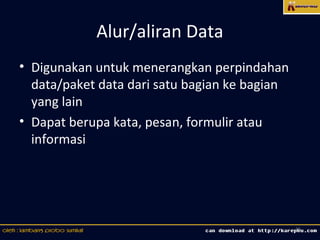

15. Alur/aliran Data
• Digunakan untuk menerangkan perpindahan
data/paket data dari satu bagian ke bagian
yang lain
• Dapat berupa kata, pesan, formulir atau
informasi
15

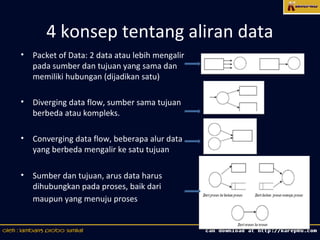

16. 4 konsep tentang aliran data
• Packet of Data: 2 data atau lebih mengalir
pada sumber dan tujuan yang sama dan
memiliki hubungan (dijadikan satu)
• Diverging data flow, sumber sama tujuan
berbeda atau kompleks.
• Converging data flow, beberapa alur data
yang berbeda mengalir ke satu tujuan
• Sumber dan tujuan, arus data harus
dihubungkan pada proses, baik dari
maupun yang menuju proses
16

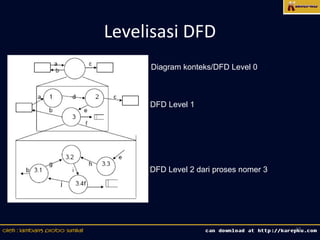

17. Levelisasi DFD
Diagram konteks/DFD Level 0
DFD Level 1
DFD Level 2 dari proses nomer 3
17

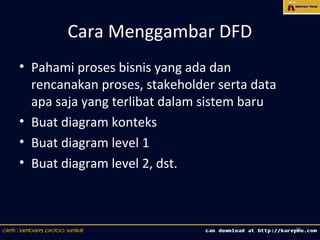

18. Cara Menggambar DFD
• Pahami proses bisnis yang ada dan
rencanakan proses, stakeholder serta data
apa saja yang terlibat dalam sistem baru
• Buat diagram konteks
• Buat diagram level 1
• Buat diagram level 2, dst.
18

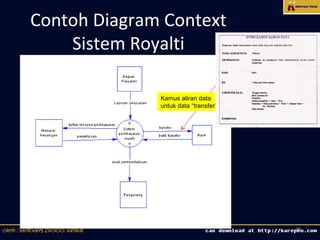

19. Contoh Diagram Context
Sistem Royalti
Kamus aliran data
untuk data “transfer”
19

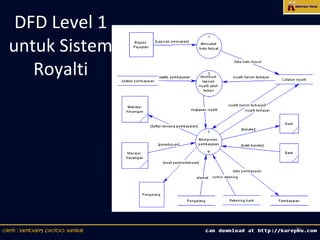

20. DFD Level 1
untuk Sistem
Royalti
20

21. Simbol proses
di level sebelumnya

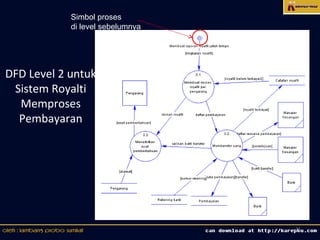

DFD Level 2 untuk
Sistem Royalti
Memproses
Pembayaran
21
