Maintenance Pompa Fire Protection

1. Form No. Date
Proyek FP-003
Report No. Page
of of
C l i e n t : Ref Drawing No.:

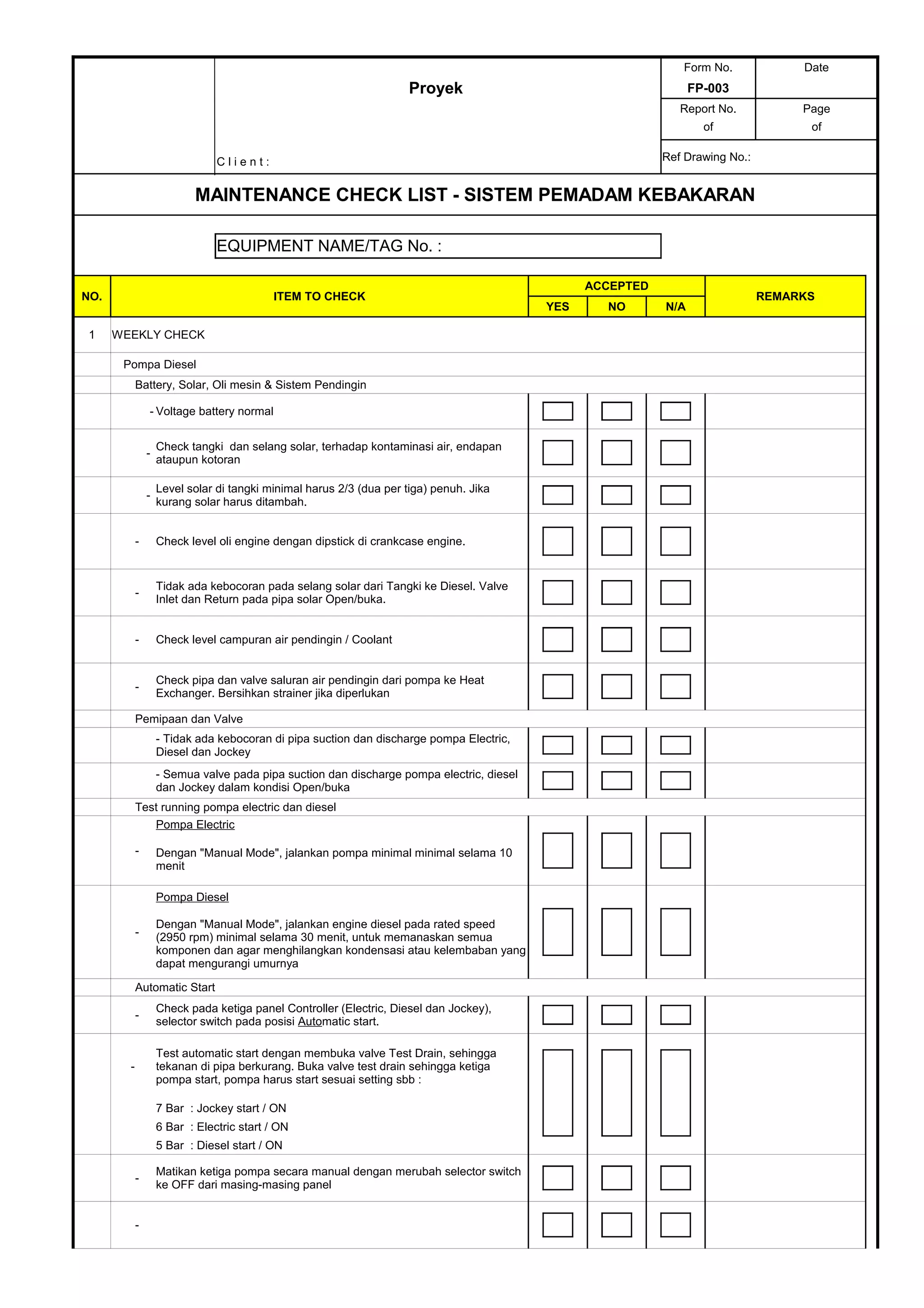

MAINTENANCE CHECK LIST - SISTEM PEMADAM KEBAKARAN
EQUIPMENT NAME/TAG No. :
NO. ITEM TO CHECK
ACCEPTED
REMARKS
YES NO N/A
1 WEEKLY CHECK
Pompa Diesel
Battery, Solar, Oli mesin & Sistem Pendingin
- Voltage battery normal
-
-
- Check level oli engine dengan dipstick di crankcase engine.
-
- Check level campuran air pendingin / Coolant
-
Pemipaan dan Valve
Test running pompa electric dan diesel
-
Pompa Electric
-
Pompa Diesel
Automatic Start
-
-
7 Bar : Jockey start / ON
6 Bar : Electric start / ON
5 Bar : Diesel start / ON
-
-
Check tangki dan selang solar, terhadap kontaminasi air, endapan
ataupun kotoran
Level solar di tangki minimal harus 2/3 (dua per tiga) penuh. Jika
kurang solar harus ditambah.
Tidak ada kebocoran pada selang solar dari Tangki ke Diesel. Valve
Inlet dan Return pada pipa solar Open/buka.
Check pipa dan valve saluran air pendingin dari pompa ke Heat
Exchanger. Bersihkan strainer jika diperlukan
- Tidak ada kebocoran di pipa suction dan discharge pompa Electric,
Diesel dan Jockey
- Semua valve pada pipa suction dan discharge pompa electric, diesel
dan Jockey dalam kondisi Open/buka
Dengan "Manual Mode", jalankan pompa minimal minimal selama 10
menit
Dengan "Manual Mode", jalankan engine diesel pada rated speed
(2950 rpm) minimal selama 30 menit, untuk memanaskan semua
komponen dan agar menghilangkan kondensasi atau kelembaban yang
dapat mengurangi umurnya
Check pada ketiga panel Controller (Electric, Diesel dan Jockey),
selector switch pada posisi Automatic start.
Test automatic start dengan membuka valve Test Drain, sehingga
tekanan di pipa berkurang. Buka valve test drain sehingga ketiga
pompa start, pompa harus start sesuai setting sbb :
Matikan ketiga pompa secara manual dengan merubah selector switch
ke OFF dari masing-masing panel

2. NO. ITEM TO CHECK
ACCEPTED
REMARKS
YES NO N/A
2 MONTHLY CHECK
- Level air aki di battery normal
-
- Casing battery bersih, kering dan bebas dari korosi
- Bersihkan saringan dan filter di saluran bahan bakar
- Buka dan bersihkan water strainer pada pipa saluran pendingin
-
-
-
5 BIANNUAL CHECK / PER ENAM BULAN
- Ganti oli mesin Diesel, kapasitas oli mesin 14,7 liter
-
6 ANNUAL CHECK
-
-
-
Remarks :
Prepared by Checked by
Name
Signature
Date
Terminal battery harus bebas dari korosi/karat. Connections to
electrical system acceptable?
Bersihkan box panel dan kabel-kabel listrik ke pompa (electric, diesel
dan jockey) ke panel listrik
Check kabel listrik terhadap pengelupasan ataupun hubung
singkat/short circuit
Kalibari pressure switch dan flow meter sehingga pembacaan nya tetap
akurat
Lubrikasi seluruh bearing/bantalan pada seluruh pompa dan diesel
engine
