ALAT PENGAMAN DAN PERLINDUNGAN.ppt
- 1.

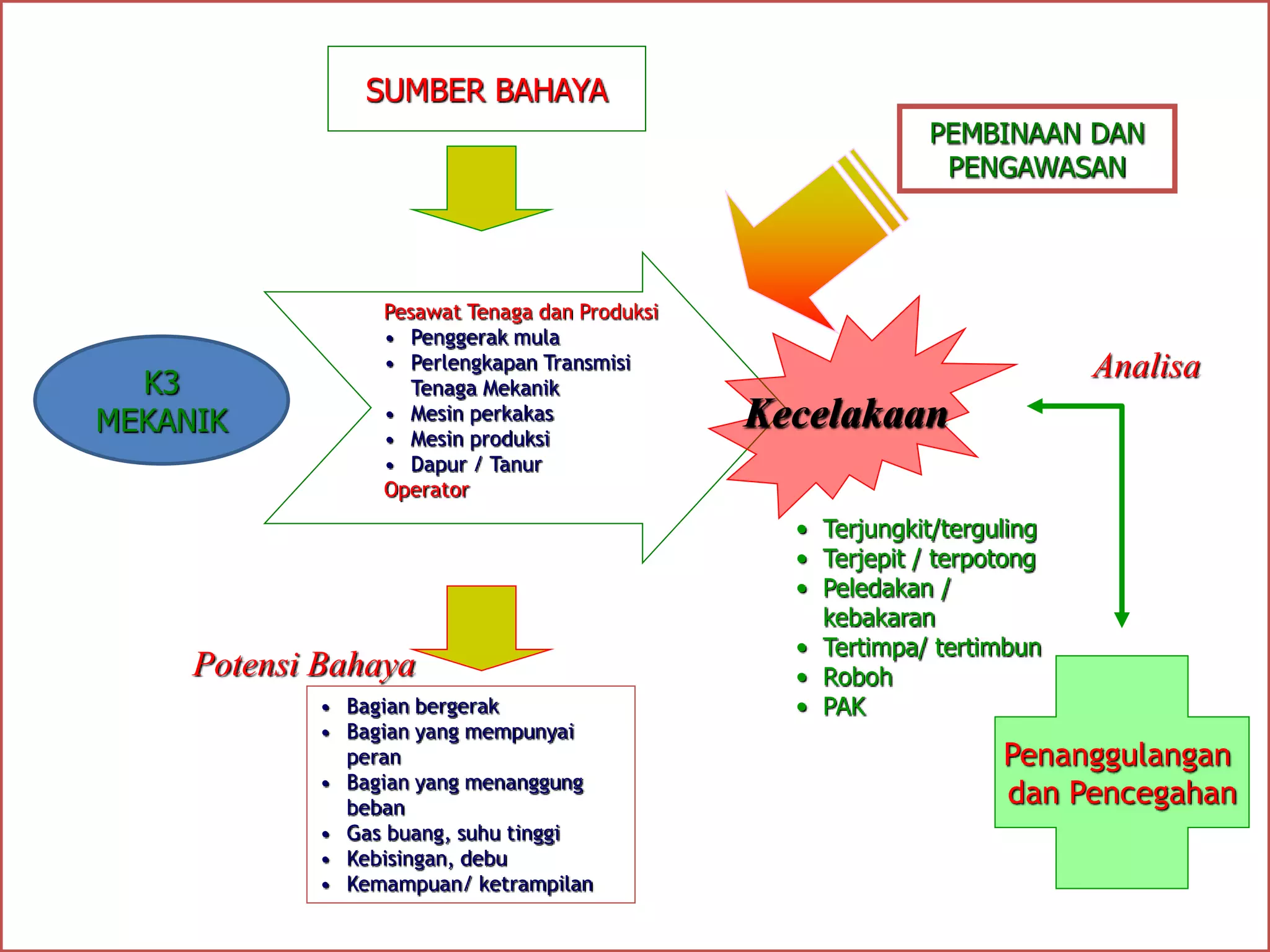

- 2. PEMBINAAN DAN PENGAWASAN SUMBER BAHAYA •Terjungkit/terguling • Terjepit / terpotong • Peledakan / kebakaran • Tertimpa/ tertimbun • Roboh • PAK • Bagian bergerak • Bagian yang mempunyai peran • Bagian yang menanggung beban • Gas buang, suhu tinggi • Kebisingan, debu • Kemampuan/ ketrampilan Pesawat Tenaga dan Produksi • Penggerak mula • Perlengkapan Transmisi Tenaga Mekanik • Mesin perkakas • Mesin produksi • Dapur / Tanur Operator Kecelakaan Potensi Bahaya Penanggulangan dan Pencegahan Analisa K3 MEKANIK

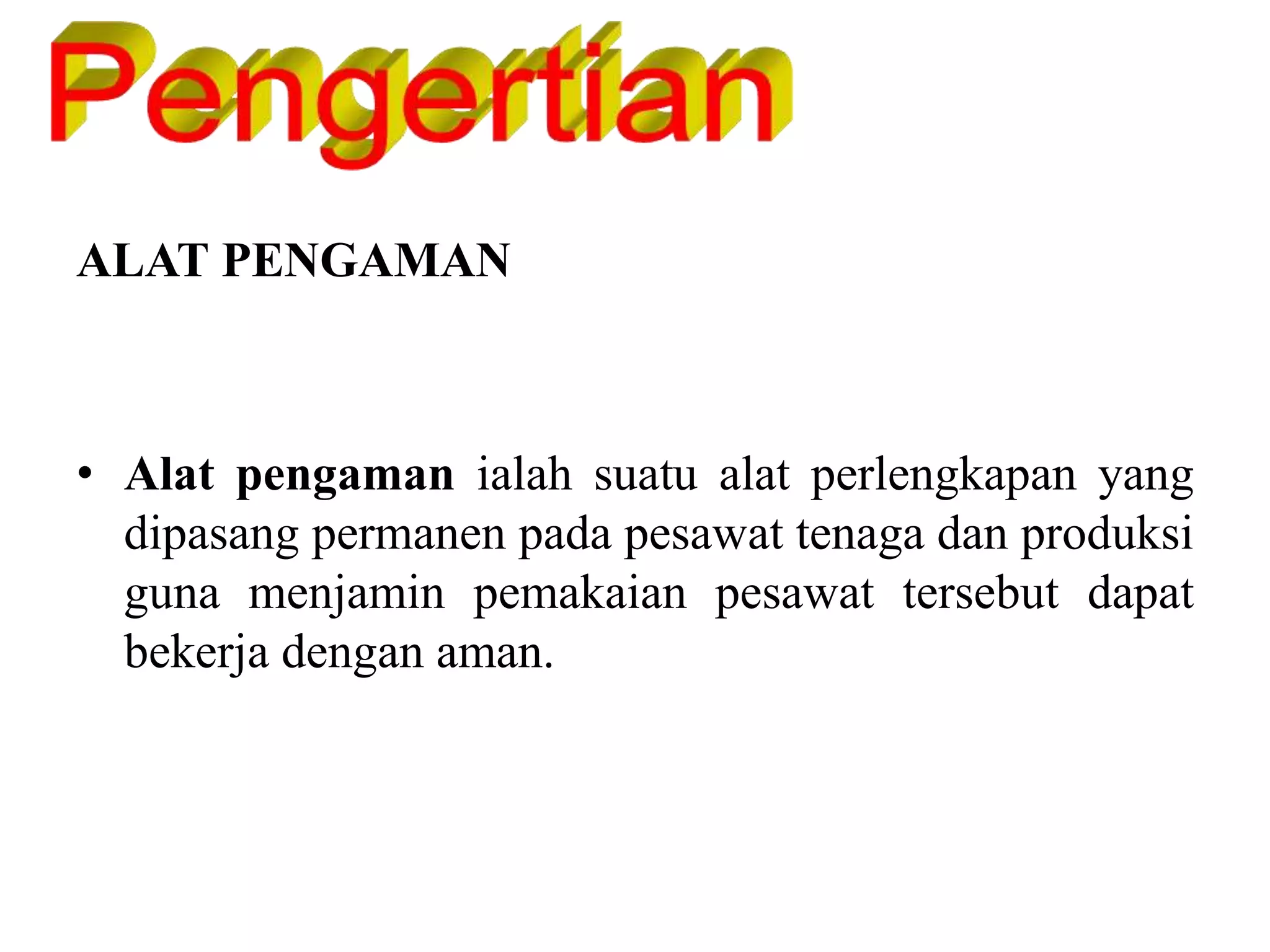

- 3. ALAT PENGAMAN • Alatpengaman ialah suatu alat perlengkapan yang dipasang permanen pada pesawat tenaga dan produksi guna menjamin pemakaian pesawat tersebut dapat bekerja dengan aman.

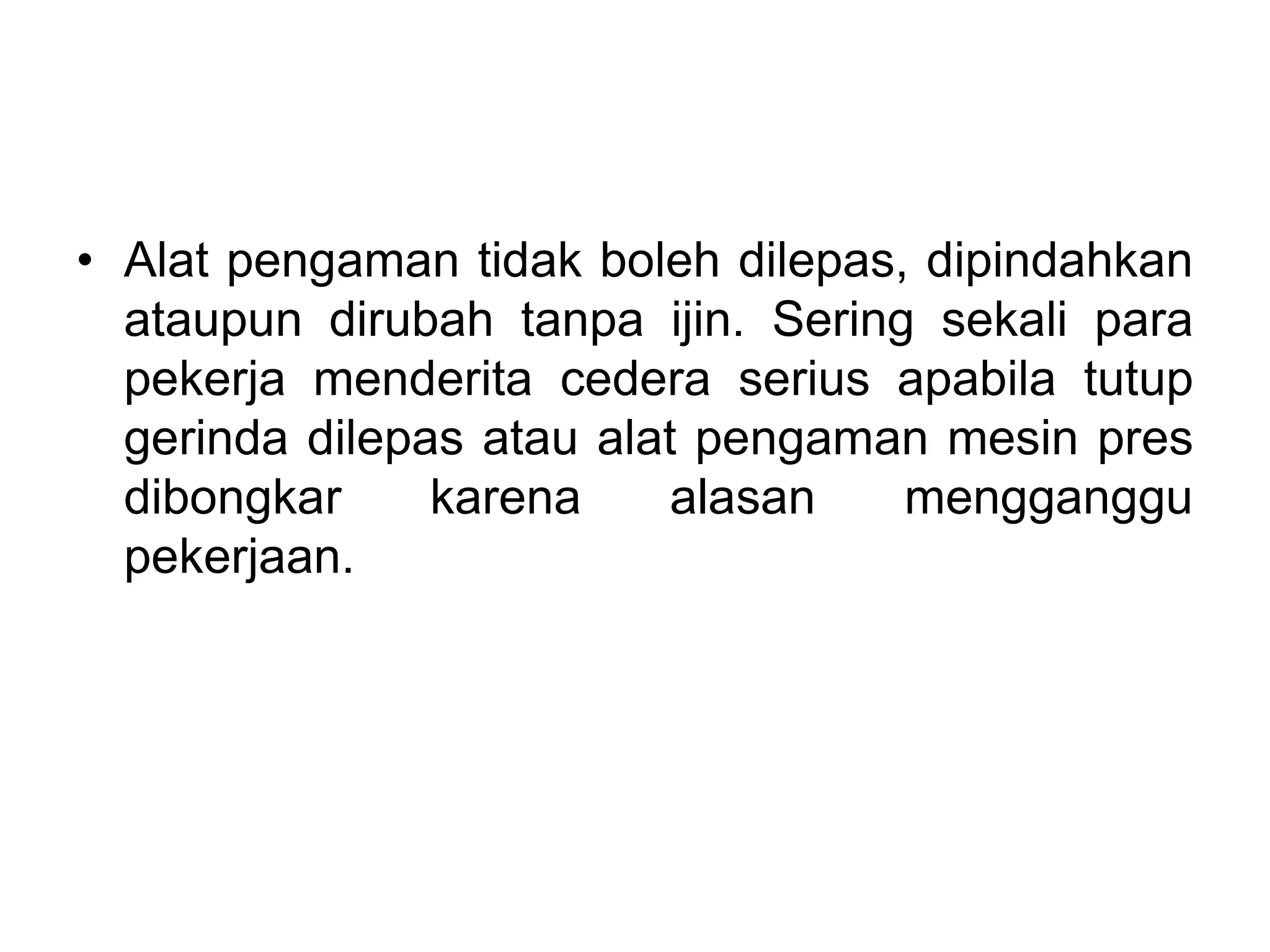

- 4. • Alat pengamantidak boleh dilepas, dipindahkan ataupun dirubah tanpa ijin. Sering sekali para pekerja menderita cedera serius apabila tutup gerinda dilepas atau alat pengaman mesin pres dibongkar karena alasan mengganggu pekerjaan.

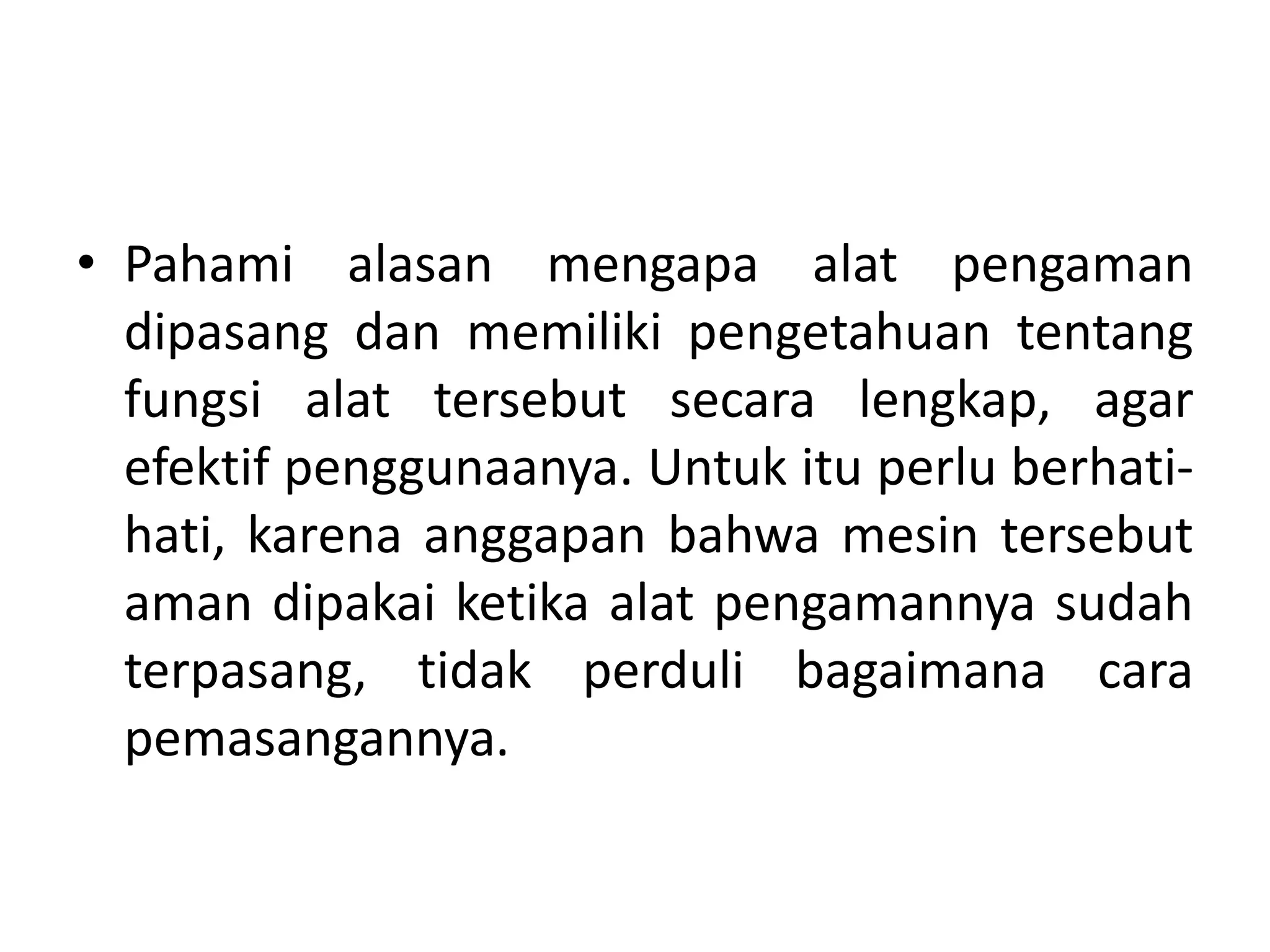

- 5. • Pahami alasanmengapa alat pengaman dipasang dan memiliki pengetahuan tentang fungsi alat tersebut secara lengkap, agar efektif penggunaanya. Untuk itu perlu berhati- hati, karena anggapan bahwa mesin tersebut aman dipakai ketika alat pengamannya sudah terpasang, tidak perduli bagaimana cara pemasangannya.

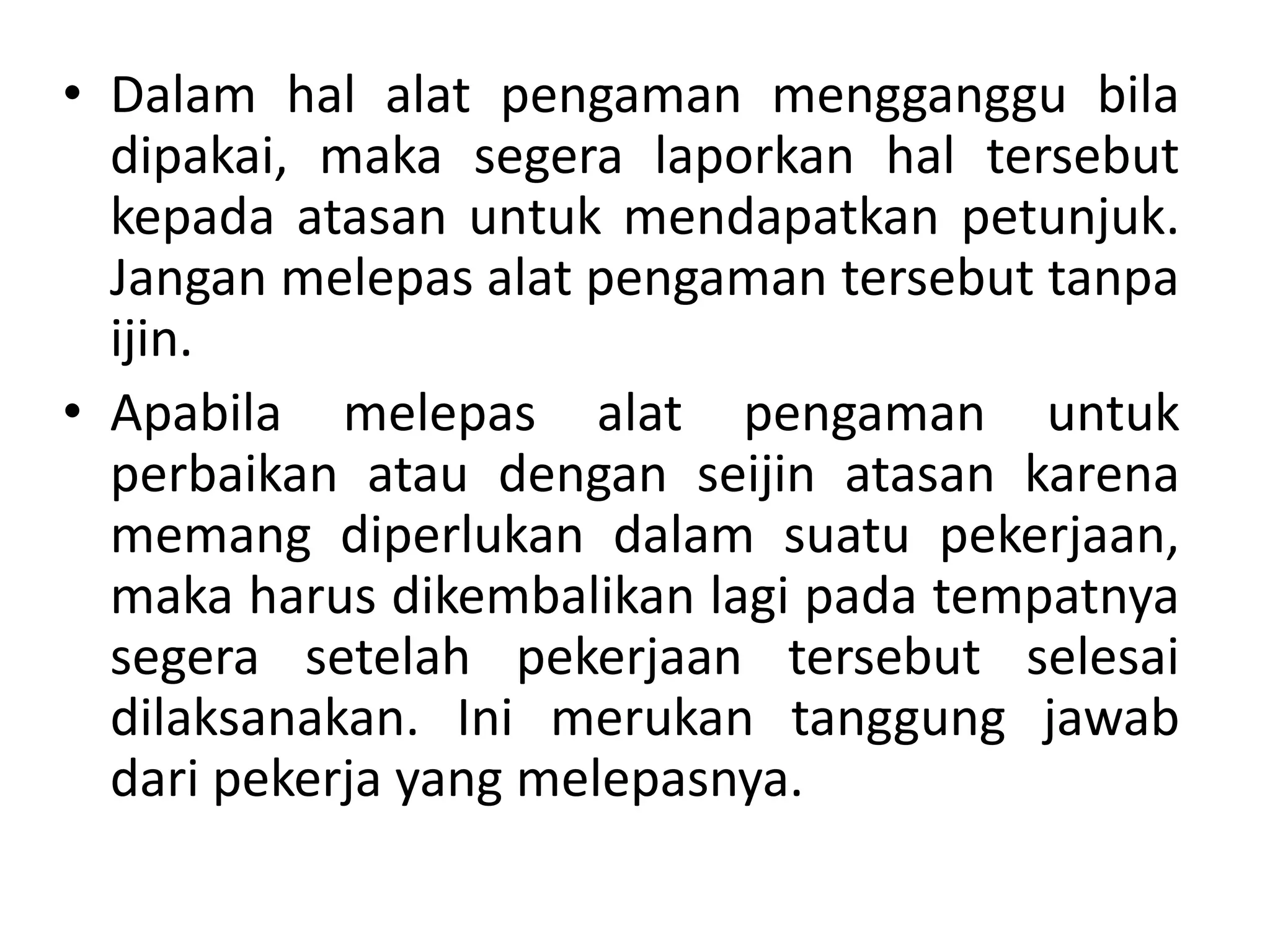

- 6. • Dalam halalat pengaman mengganggu bila dipakai, maka segera laporkan hal tersebut kepada atasan untuk mendapatkan petunjuk. Jangan melepas alat pengaman tersebut tanpa ijin. • Apabila melepas alat pengaman untuk perbaikan atau dengan seijin atasan karena memang diperlukan dalam suatu pekerjaan, maka harus dikembalikan lagi pada tempatnya segera setelah pekerjaan tersebut selesai dilaksanakan. Ini merukan tanggung jawab dari pekerja yang melepasnya.

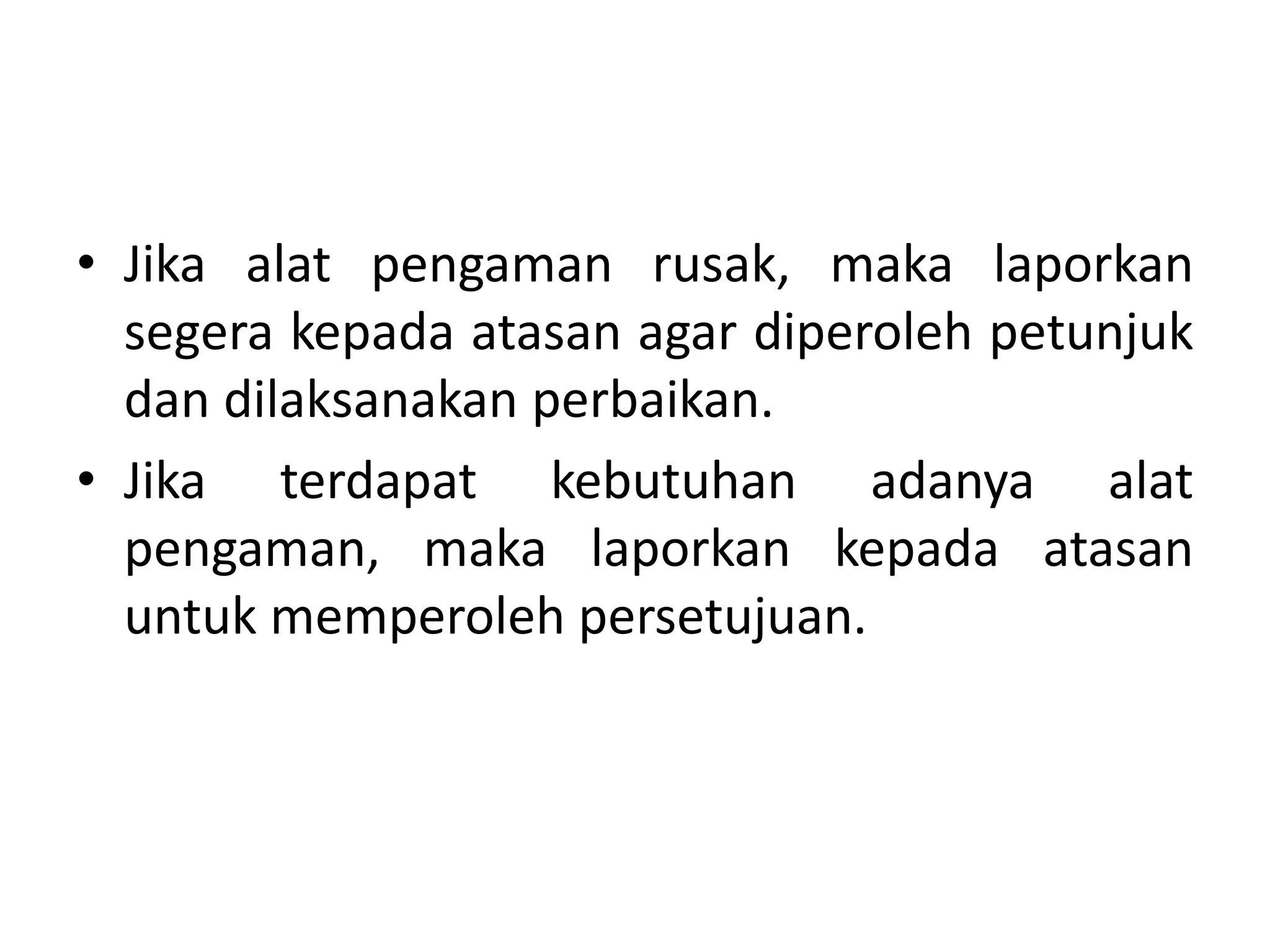

- 7. • Jika alatpengaman rusak, maka laporkan segera kepada atasan agar diperoleh petunjuk dan dilaksanakan perbaikan. • Jika terdapat kebutuhan adanya alat pengaman, maka laporkan kepada atasan untuk memperoleh persetujuan.

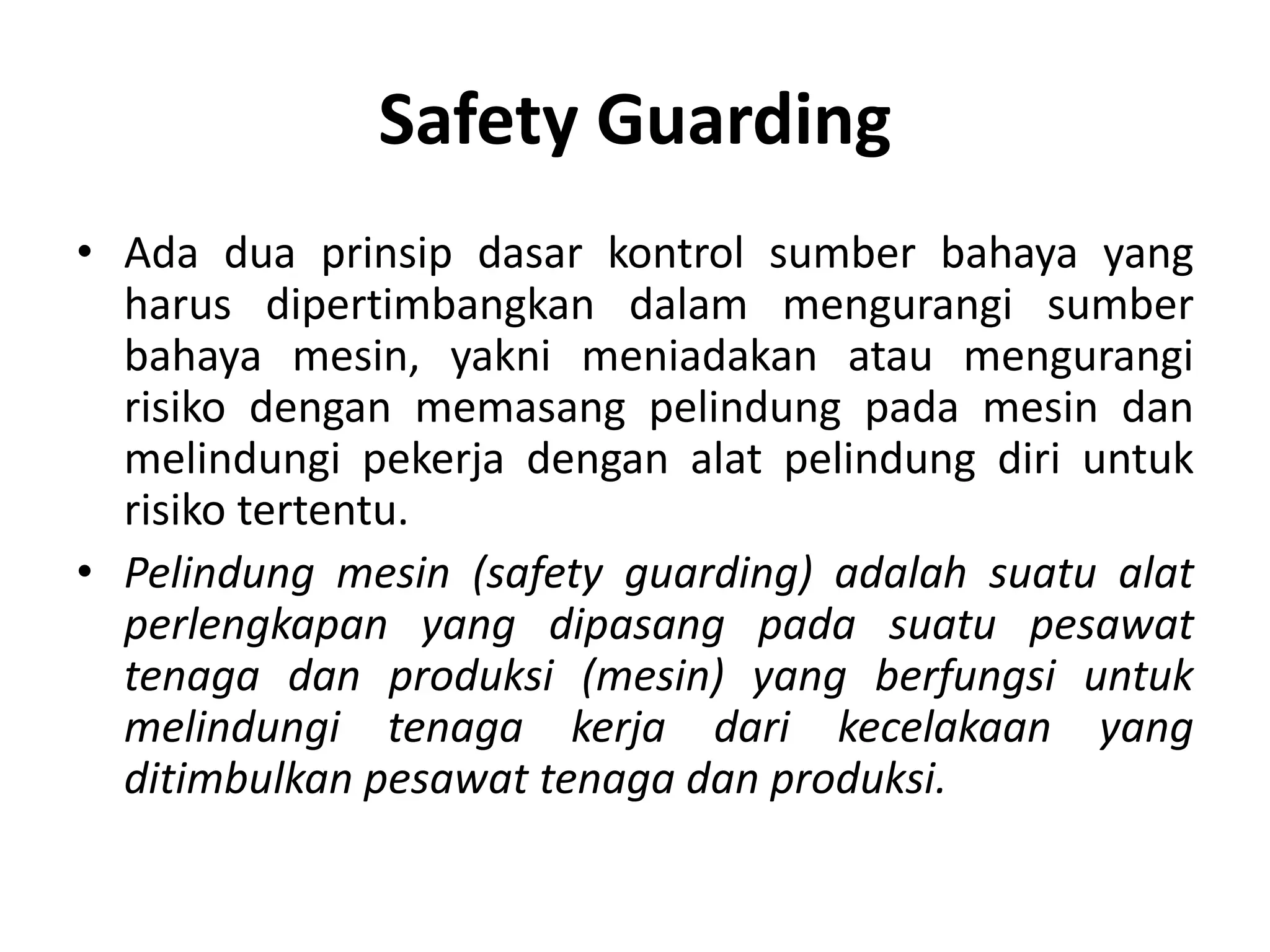

- 9. Safety Guarding • Adadua prinsip dasar kontrol sumber bahaya yang harus dipertimbangkan dalam mengurangi sumber bahaya mesin, yakni meniadakan atau mengurangi risiko dengan memasang pelindung pada mesin dan melindungi pekerja dengan alat pelindung diri untuk risiko tertentu. • Pelindung mesin (safety guarding) adalah suatu alat perlengkapan yang dipasang pada suatu pesawat tenaga dan produksi (mesin) yang berfungsi untuk melindungi tenaga kerja dari kecelakaan yang ditimbulkan pesawat tenaga dan produksi.

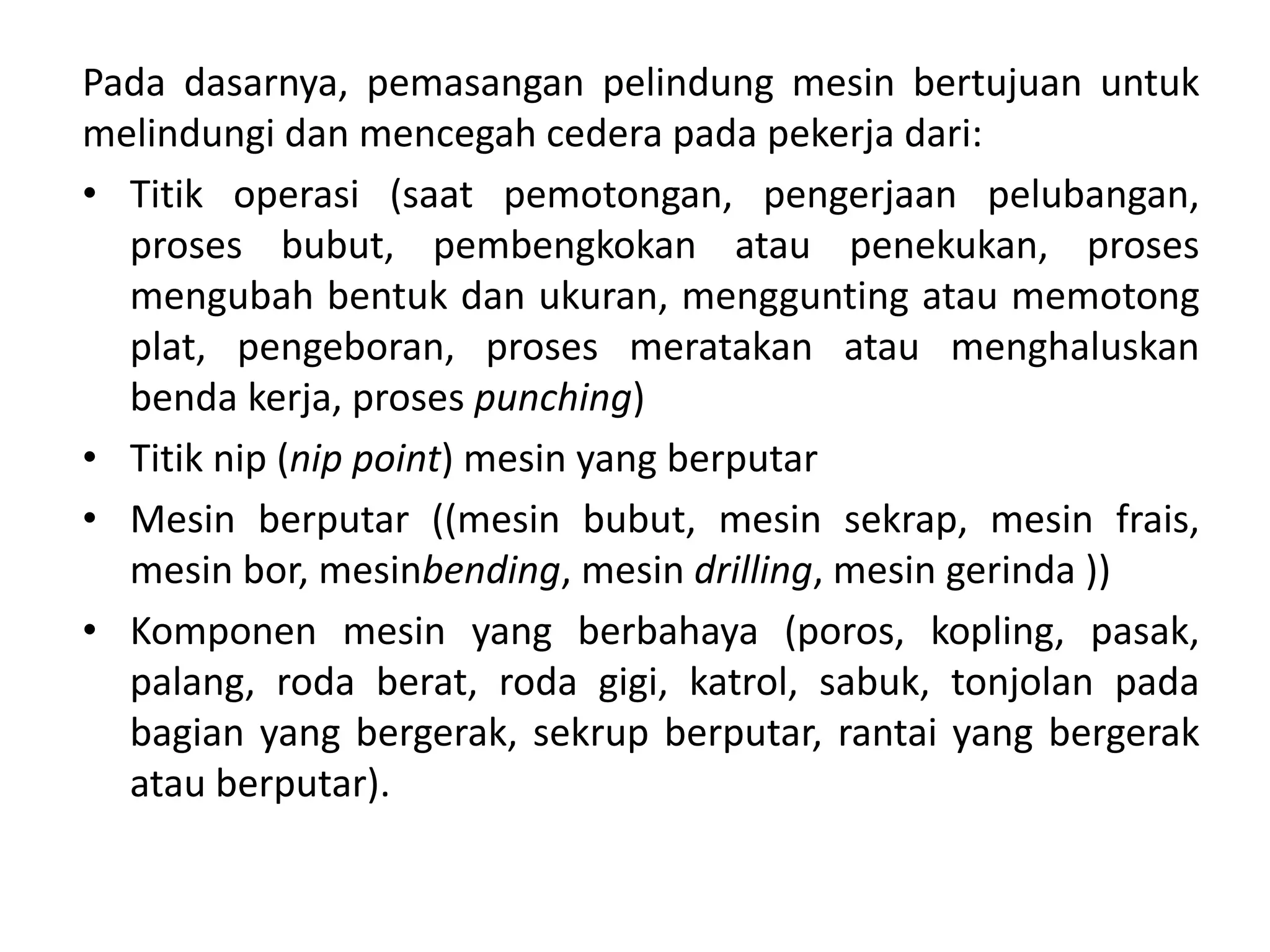

- 10. Pada dasarnya, pemasanganpelindung mesin bertujuan untuk melindungi dan mencegah cedera pada pekerja dari: • Titik operasi (saat pemotongan, pengerjaan pelubangan, proses bubut, pembengkokan atau penekukan, proses mengubah bentuk dan ukuran, menggunting atau memotong plat, pengeboran, proses meratakan atau menghaluskan benda kerja, proses punching) • Titik nip (nip point) mesin yang berputar • Mesin berputar ((mesin bubut, mesin sekrap, mesin frais, mesin bor, mesinbending, mesin drilling, mesin gerinda )) • Komponen mesin yang berbahaya (poros, kopling, pasak, palang, roda berat, roda gigi, katrol, sabuk, tonjolan pada bagian yang bergerak, sekrup berputar, rantai yang bergerak atau berputar).

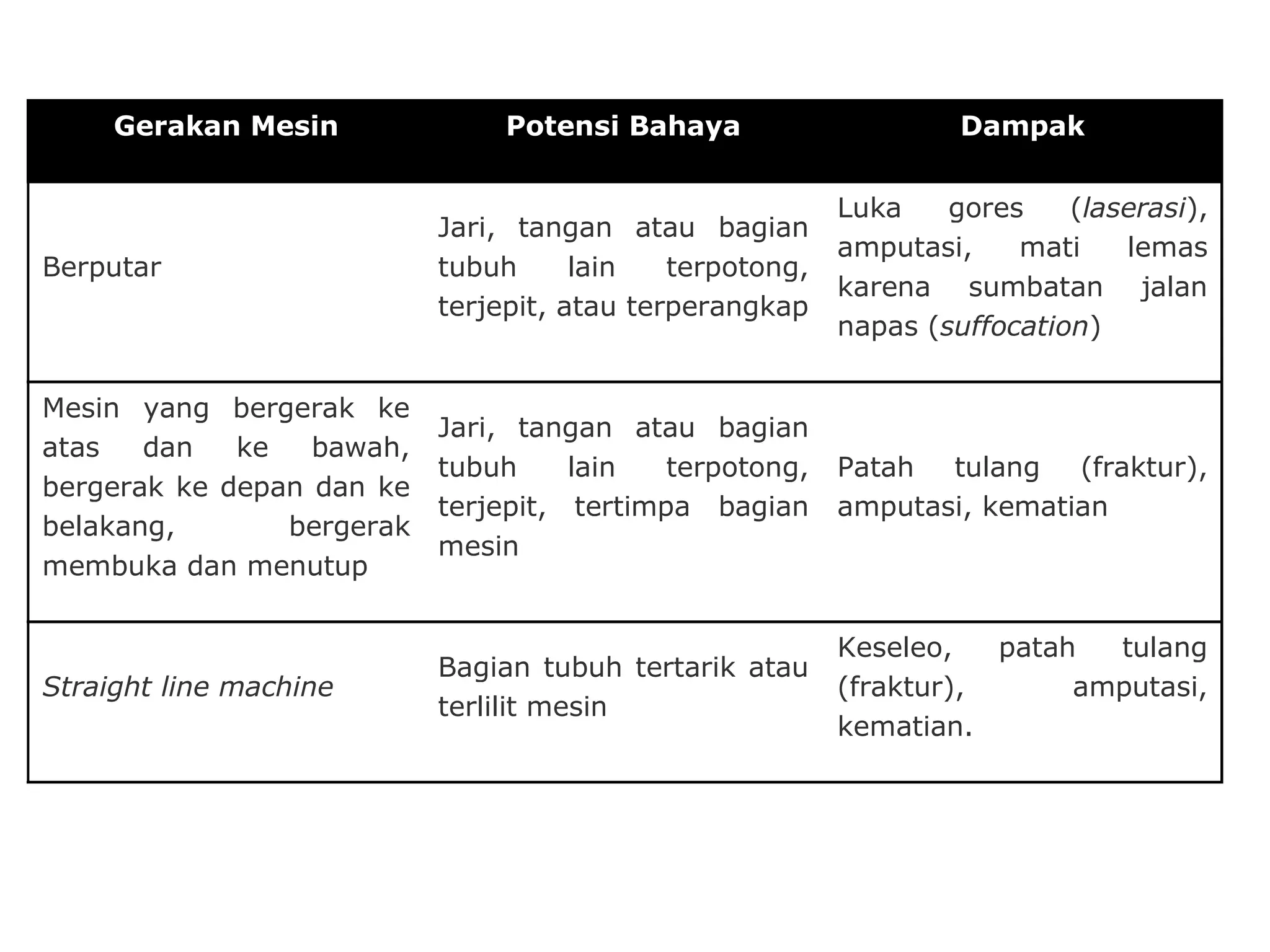

- 11. Gerakan Mesin PotensiBahaya Dampak Berputar Jari, tangan atau bagian tubuh lain terpotong, terjepit, atau terperangkap Luka gores (laserasi), amputasi, mati lemas karena sumbatan jalan napas (suffocation) Mesin yang bergerak ke atas dan ke bawah, bergerak ke depan dan ke belakang, bergerak membuka dan menutup Jari, tangan atau bagian tubuh lain terpotong, terjepit, tertimpa bagian mesin Patah tulang (fraktur), amputasi, kematian Straight line machine Bagian tubuh tertarik atau terlilit mesin Keseleo, patah tulang (fraktur), amputasi, kematian.

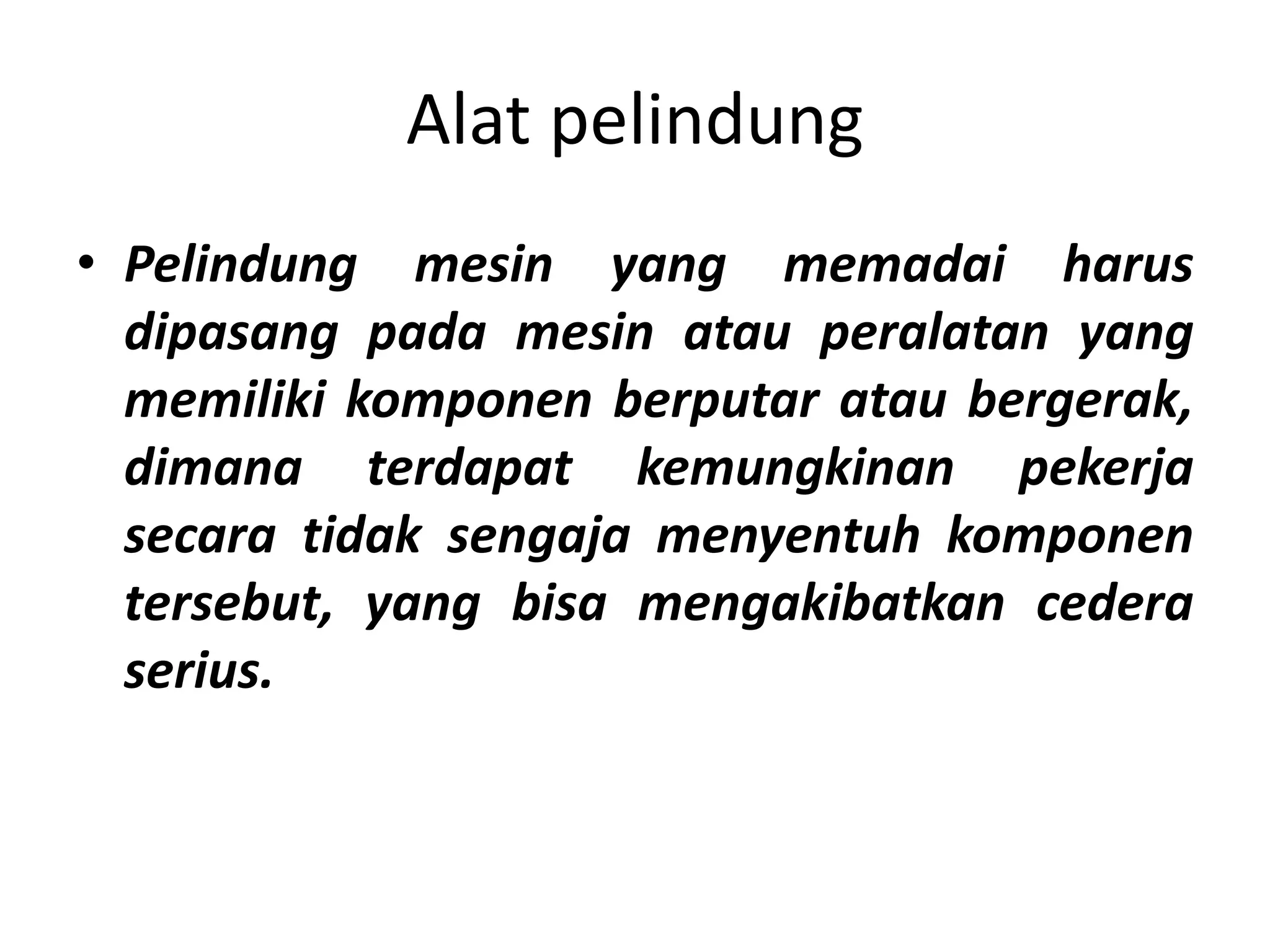

- 12. Alat pelindung • Pelindungmesin yang memadai harus dipasang pada mesin atau peralatan yang memiliki komponen berputar atau bergerak, dimana terdapat kemungkinan pekerja secara tidak sengaja menyentuh komponen tersebut, yang bisa mengakibatkan cedera serius.

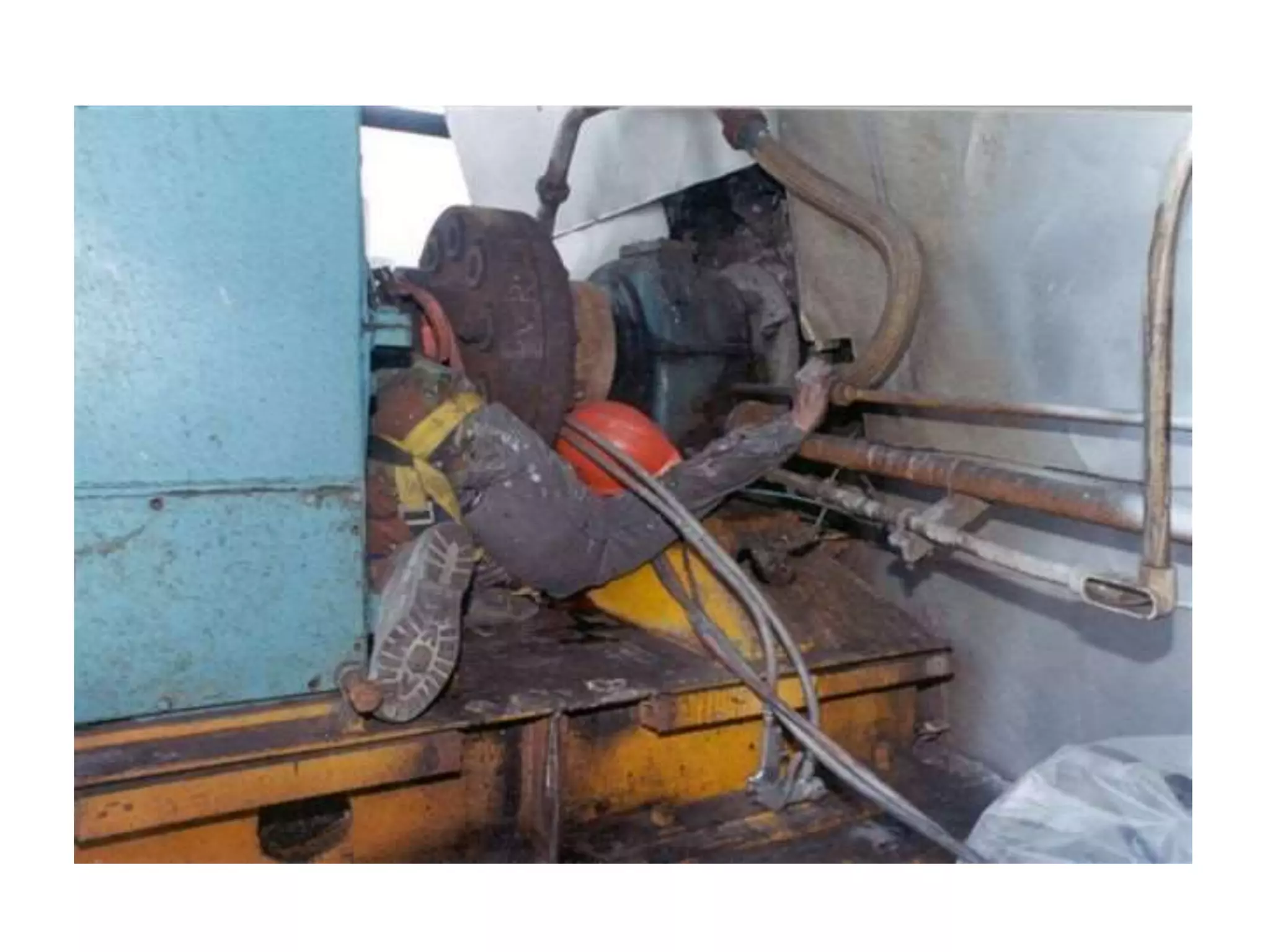

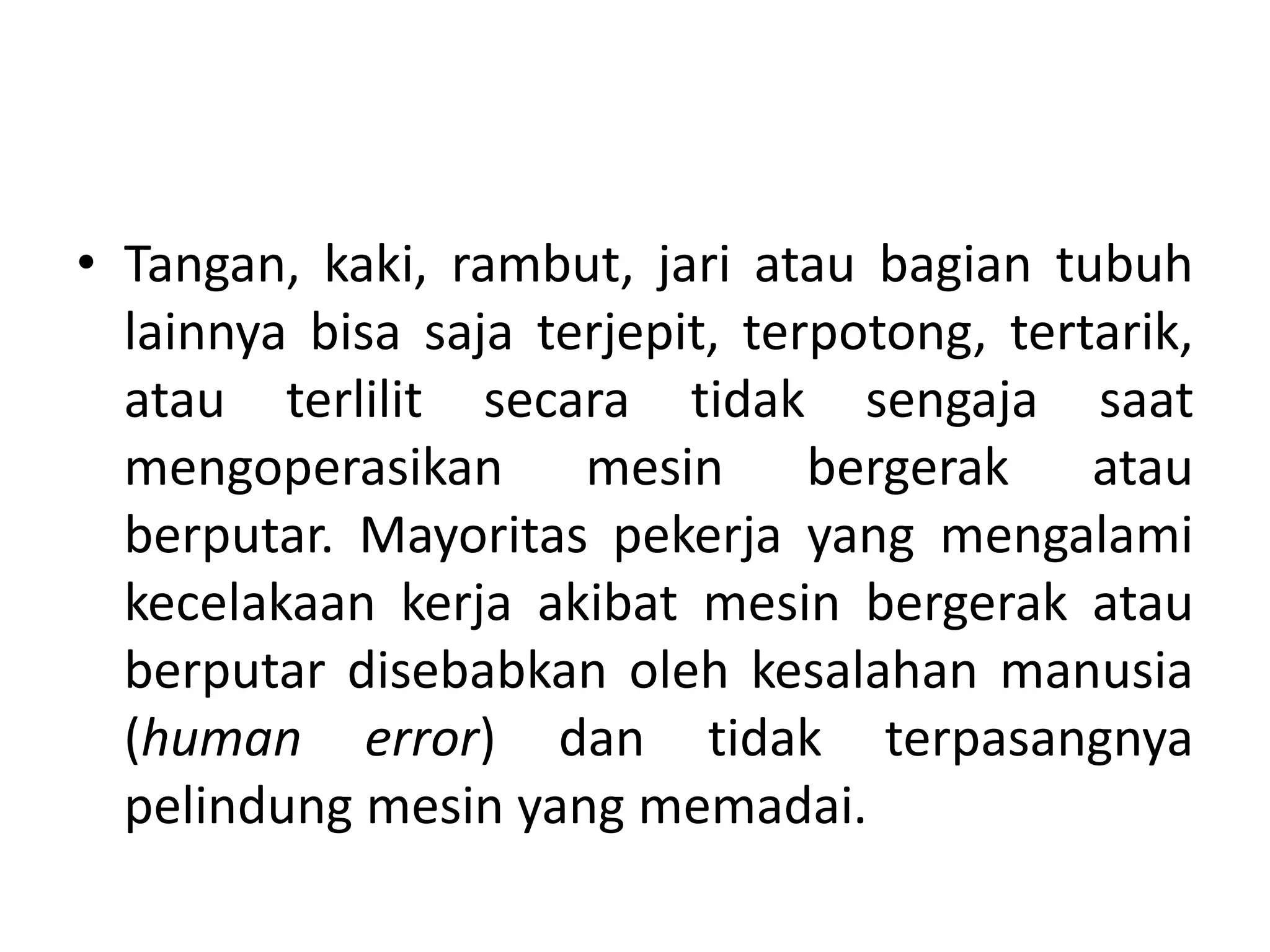

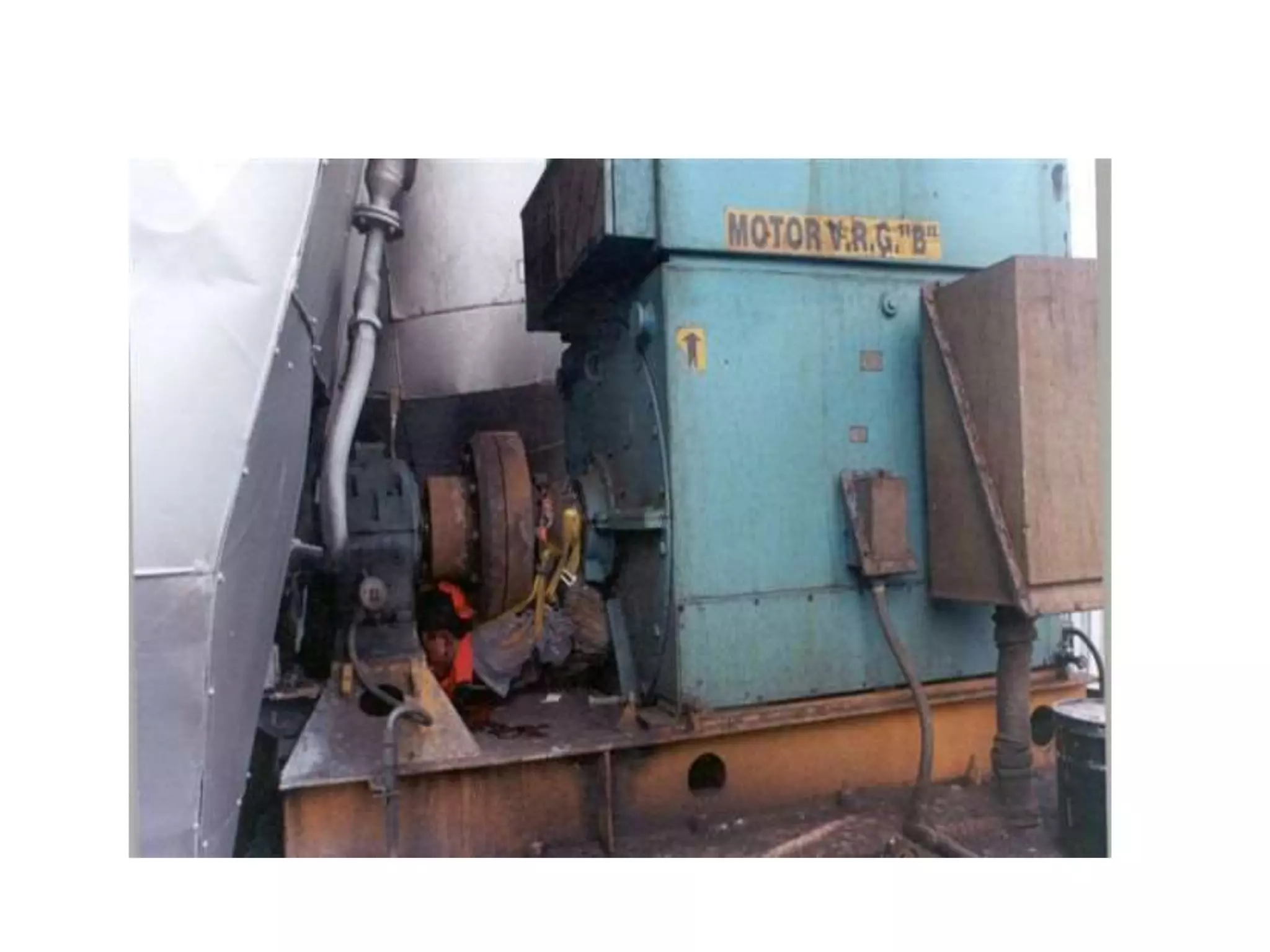

- 13. • Tangan, kaki,rambut, jari atau bagian tubuh lainnya bisa saja terjepit, terpotong, tertarik, atau terlilit secara tidak sengaja saat mengoperasikan mesin bergerak atau berputar. Mayoritas pekerja yang mengalami kecelakaan kerja akibat mesin bergerak atau berputar disebabkan oleh kesalahan manusia (human error) dan tidak terpasangnya pelindung mesin yang memadai.

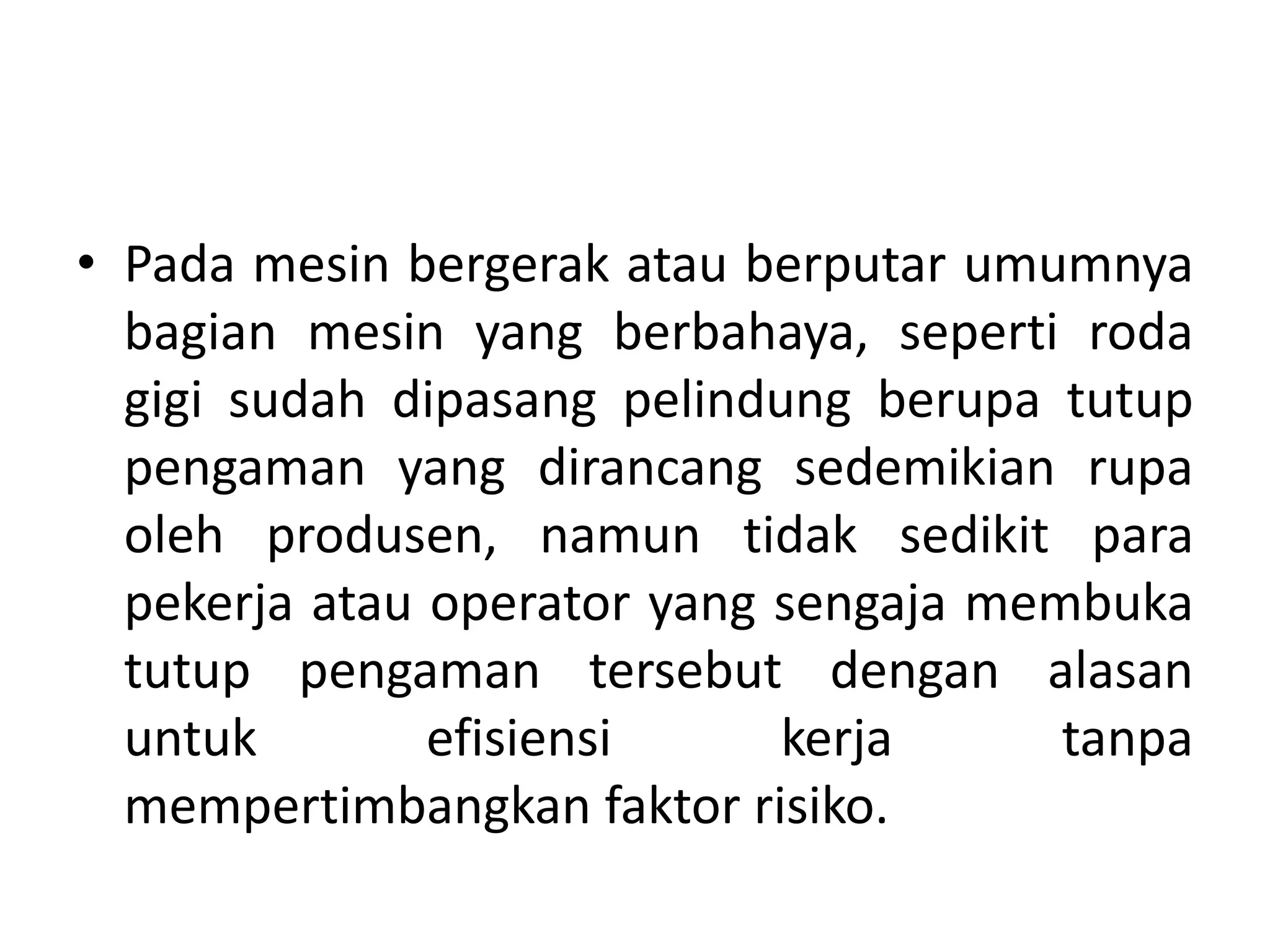

- 14. • Pada mesinbergerak atau berputar umumnya bagian mesin yang berbahaya, seperti roda gigi sudah dipasang pelindung berupa tutup pengaman yang dirancang sedemikian rupa oleh produsen, namun tidak sedikit para pekerja atau operator yang sengaja membuka tutup pengaman tersebut dengan alasan untuk efisiensi kerja tanpa mempertimbangkan faktor risiko.
- 15. • Padahal pelindungmesin sangat penting untuk melindungi pekerja dari kecelakaan kerja akibat mesin bergerak atau berputar, yang bisa menimbulkan luka gores (laserasi), patah tulang (fraktur), hingga kematian. • Untuk itu, setiap pekerja harus memastikan bahwa semua bagian mesin yang bergerak atau berputar tersebut telah ditutup pengaman agar tidak membahayakan pekerja, bila memungkinkan dipasang alat pelindung yang bisa mematikan mesin secara otomatis bila penutup dibuka.

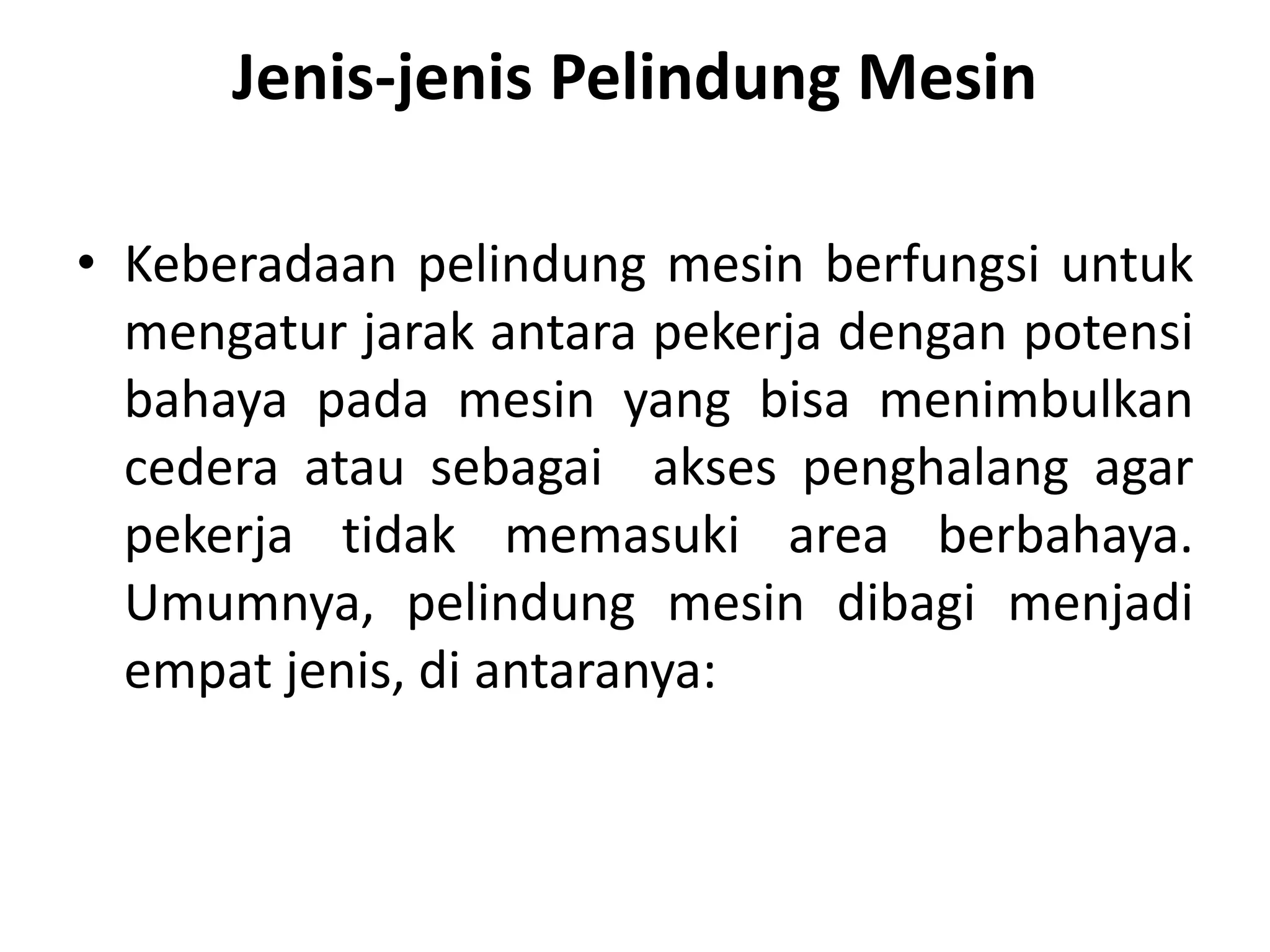

- 18. Jenis-jenis Pelindung Mesin •Keberadaan pelindung mesin berfungsi untuk mengatur jarak antara pekerja dengan potensi bahaya pada mesin yang bisa menimbulkan cedera atau sebagai akses penghalang agar pekerja tidak memasuki area berbahaya. Umumnya, pelindung mesin dibagi menjadi empat jenis, di antaranya:

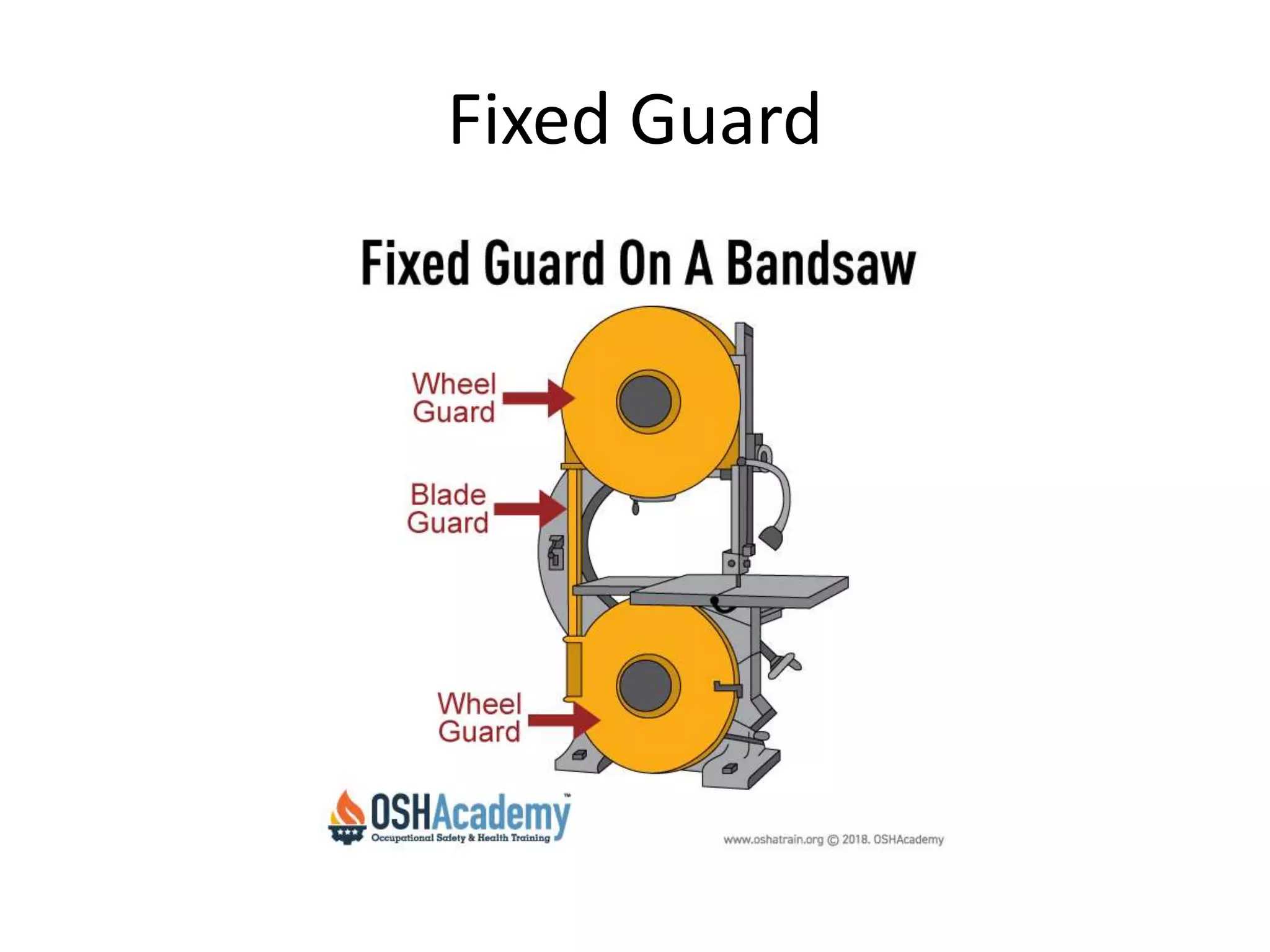

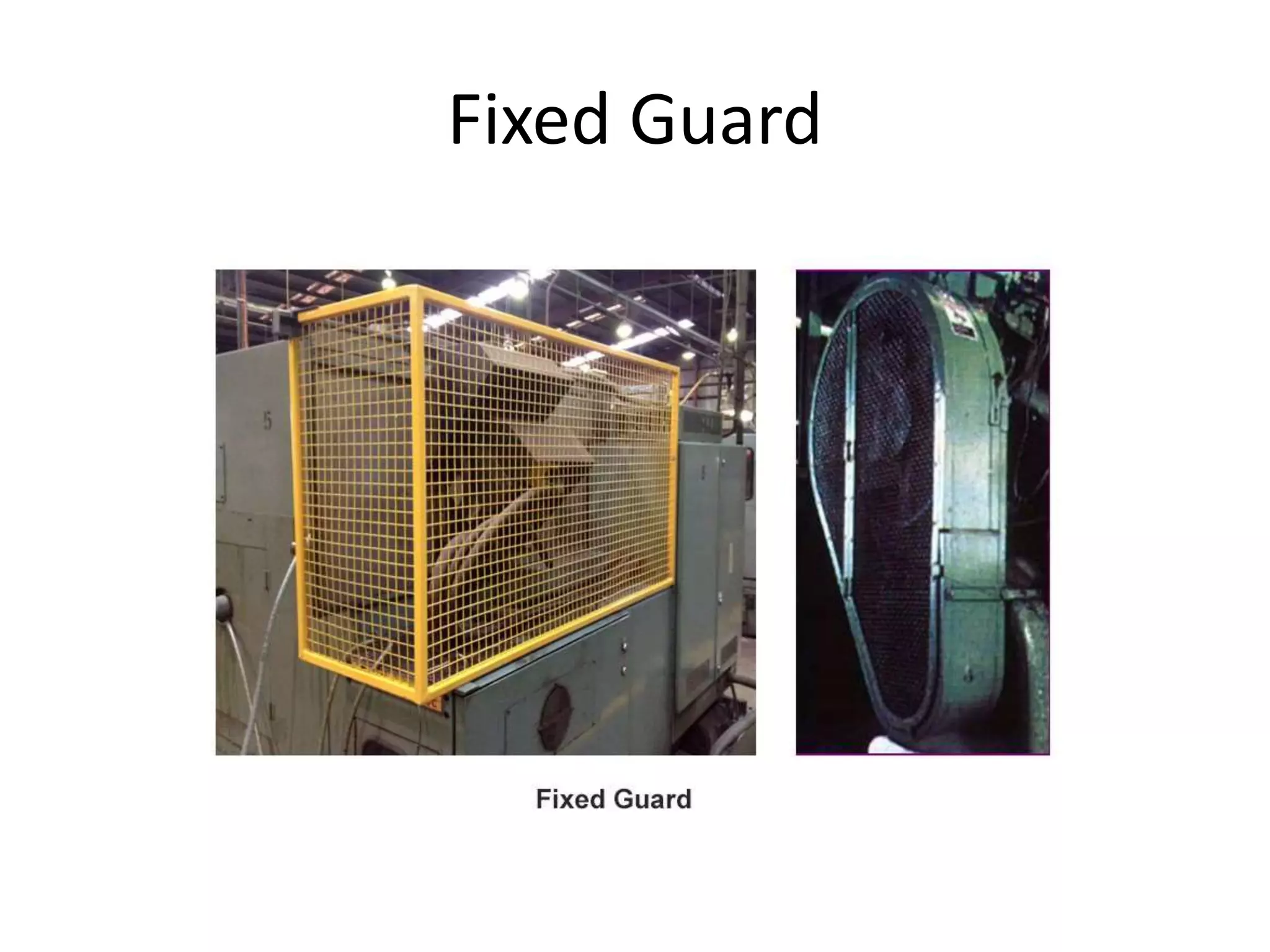

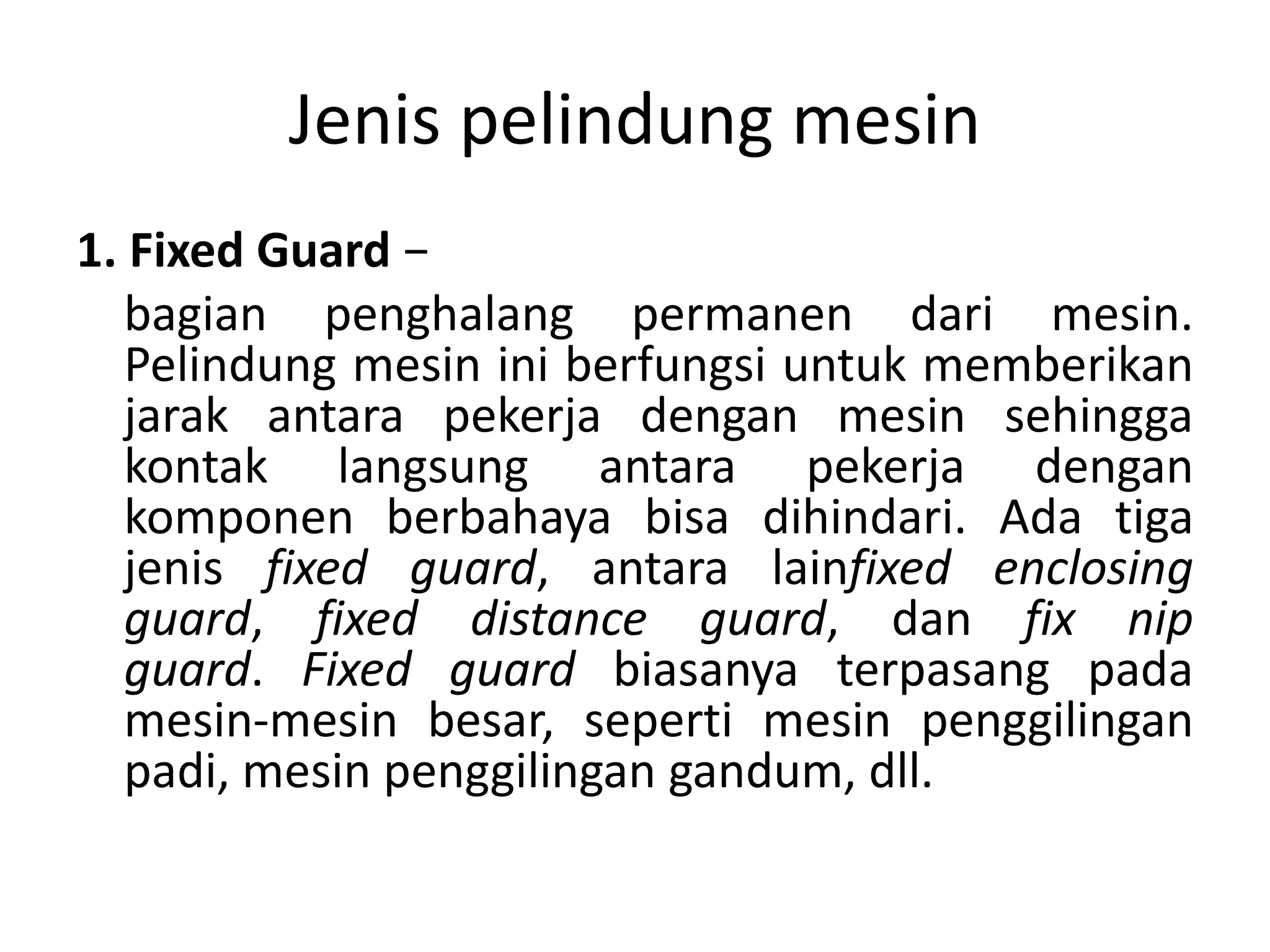

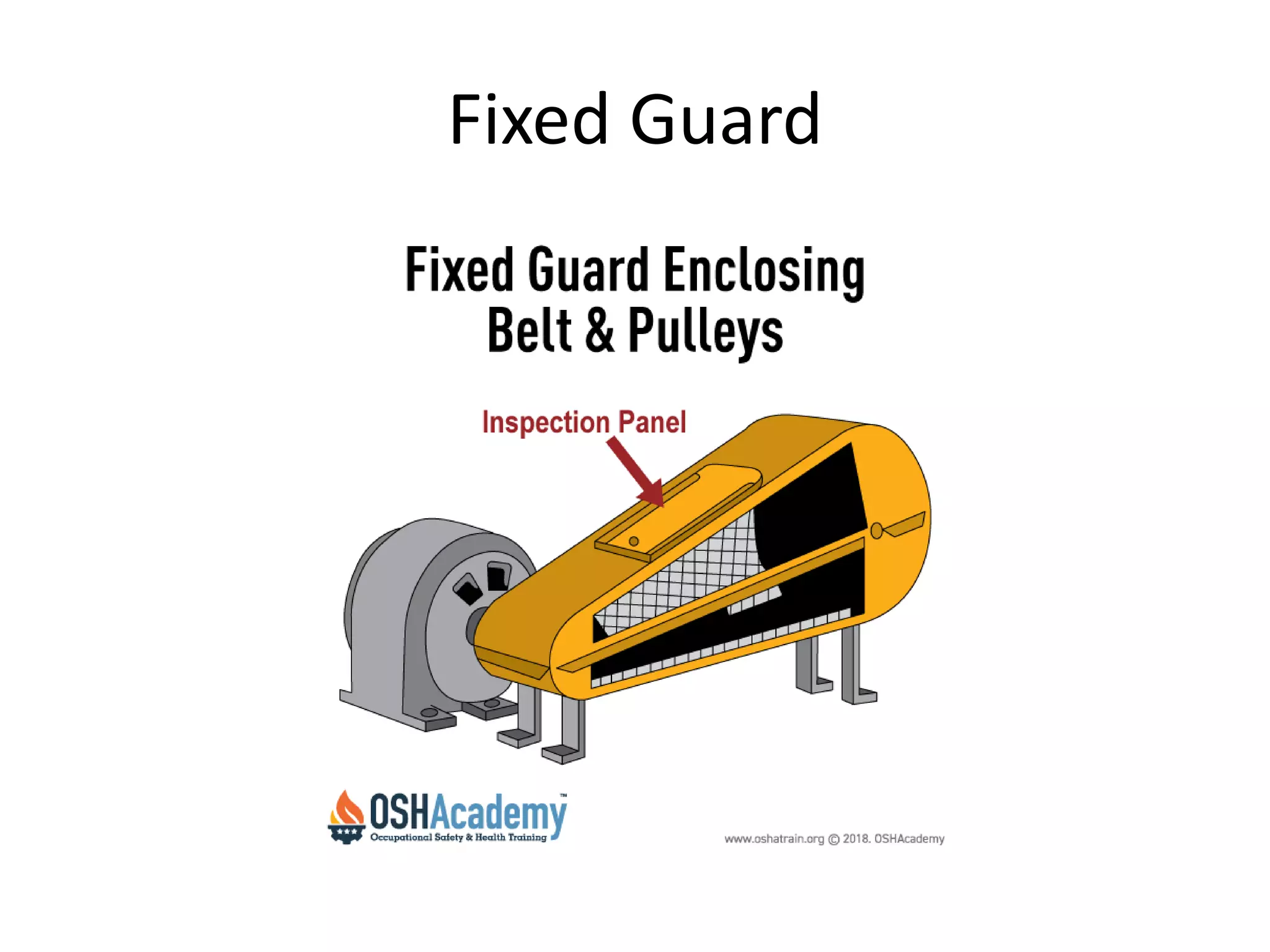

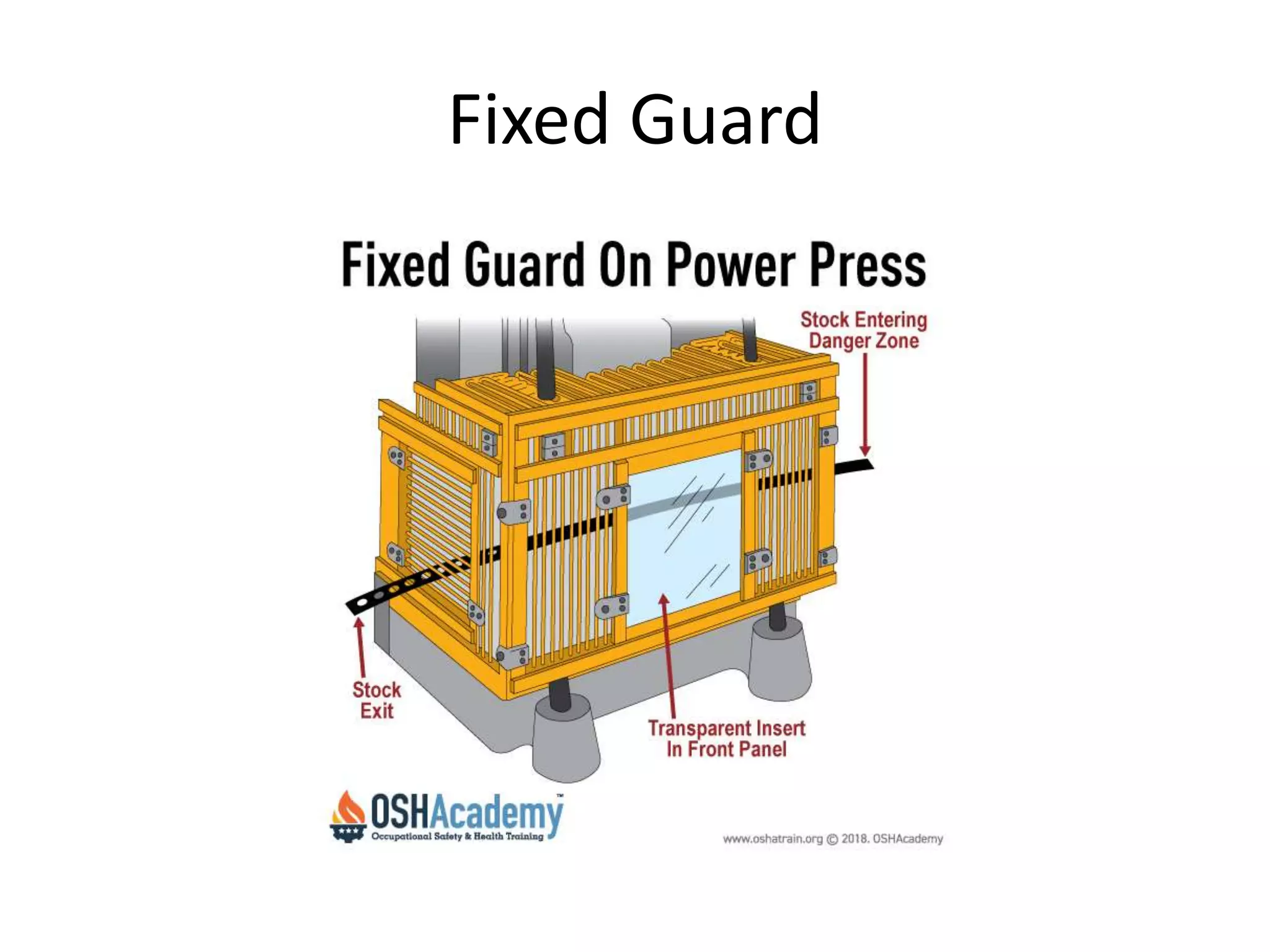

- 19. Jenis pelindung mesin 1.Fixed Guard − bagian penghalang permanen dari mesin. Pelindung mesin ini berfungsi untuk memberikan jarak antara pekerja dengan mesin sehingga kontak langsung antara pekerja dengan komponen berbahaya bisa dihindari. Ada tiga jenis fixed guard, antara lainfixed enclosing guard, fixed distance guard, dan fix nip guard. Fixed guard biasanya terpasang pada mesin-mesin besar, seperti mesin penggilingan padi, mesin penggilingan gandum, dll.
- 20.
- 21.
- 22.
- 23.

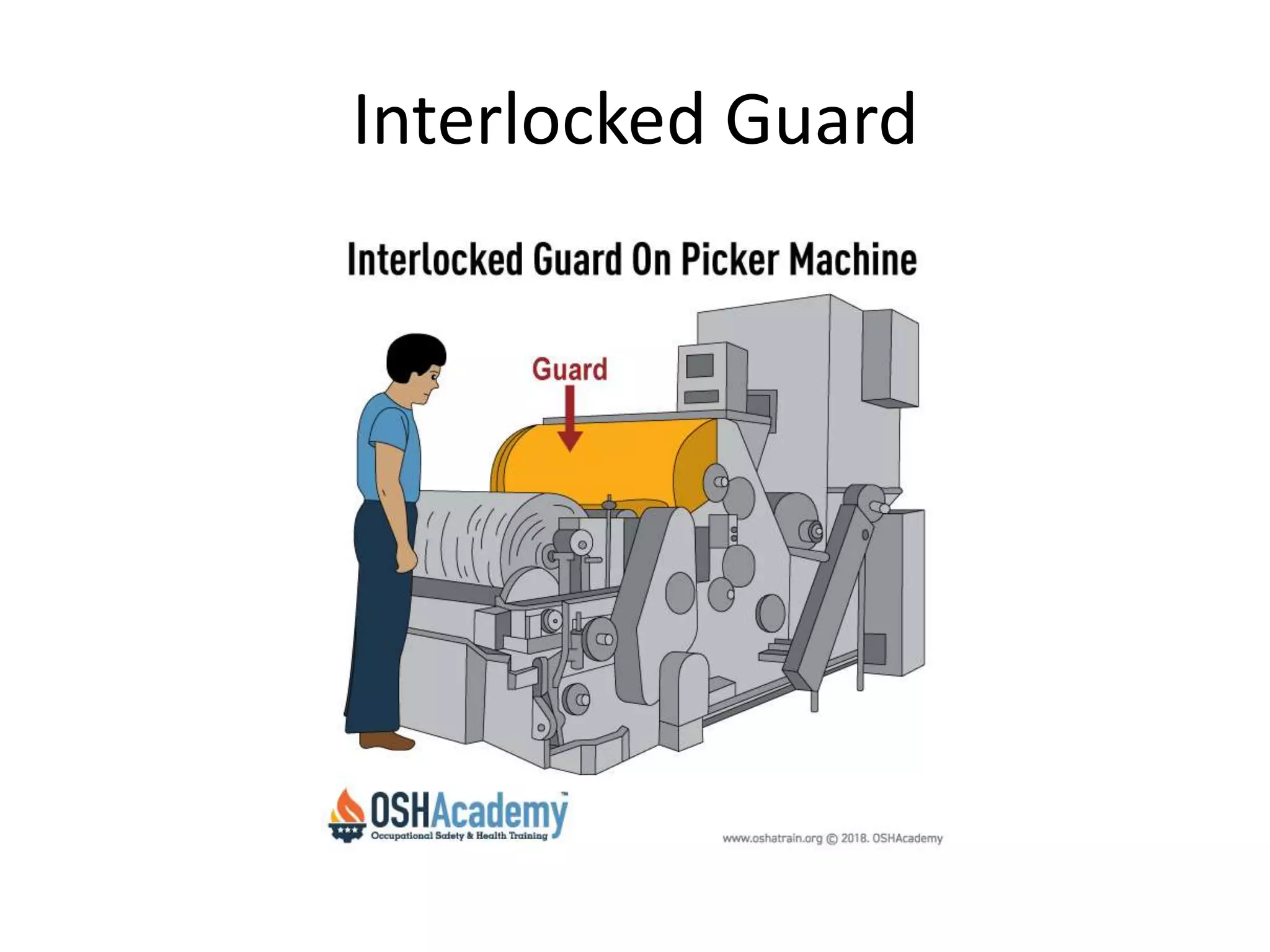

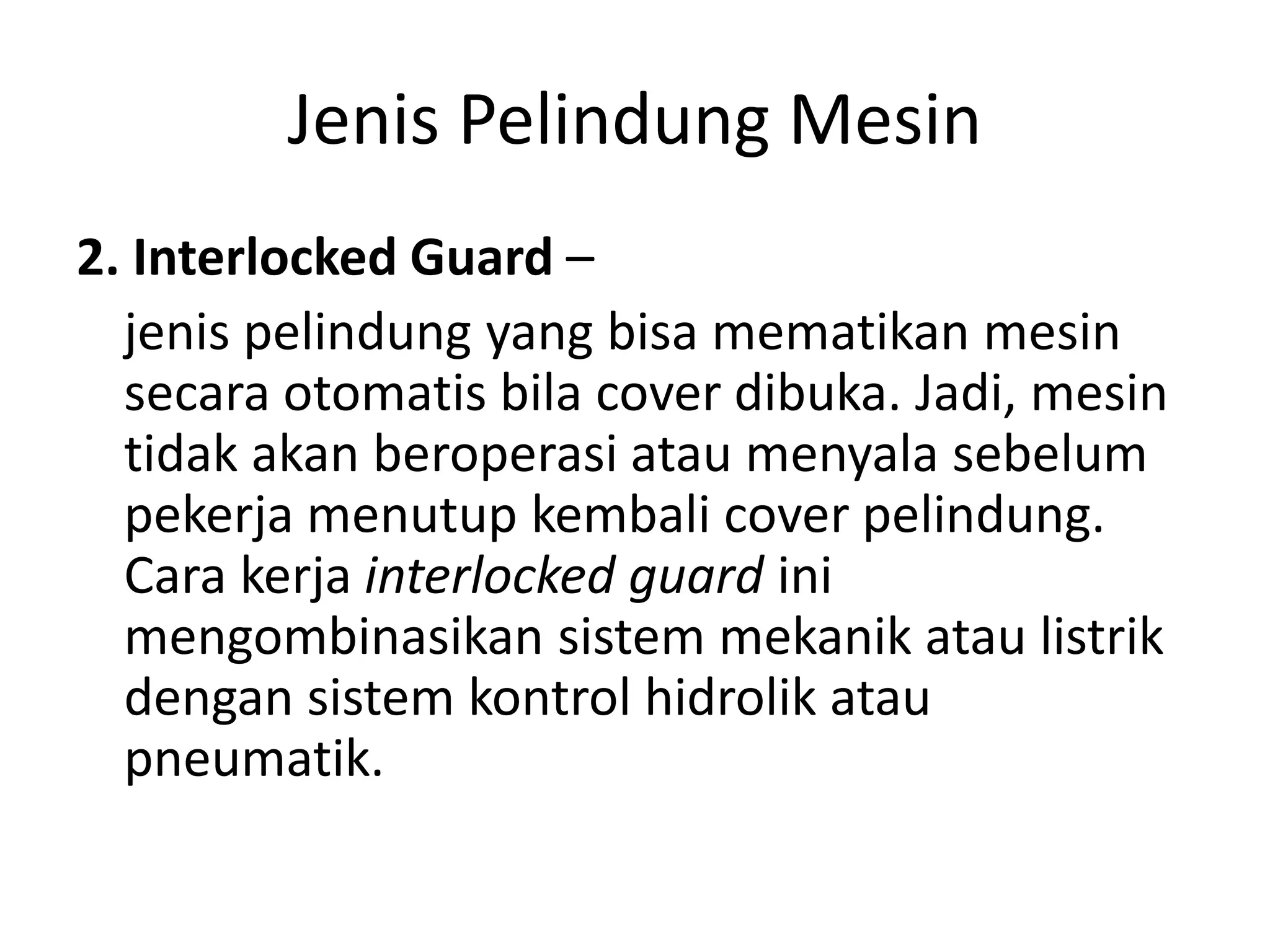

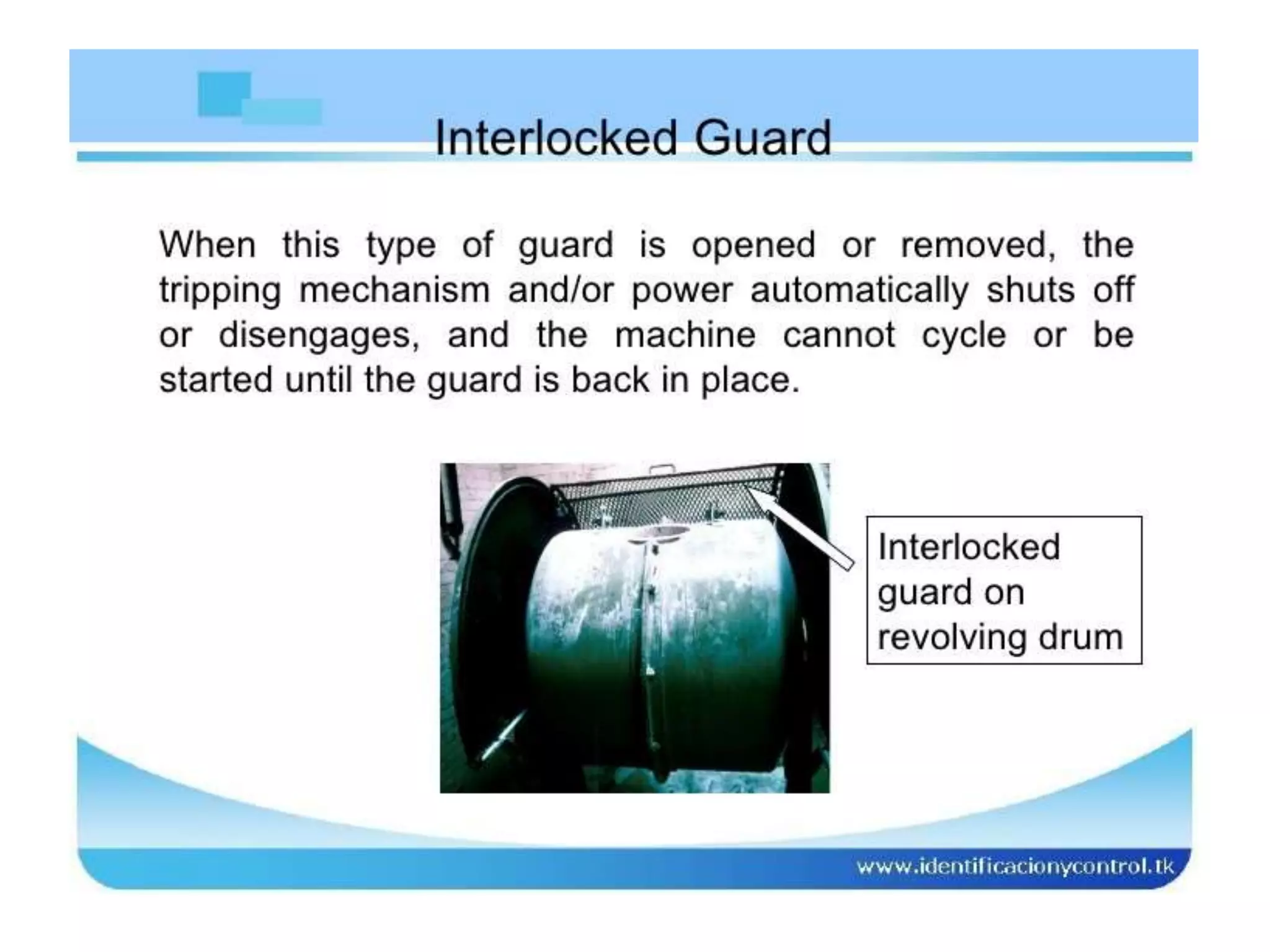

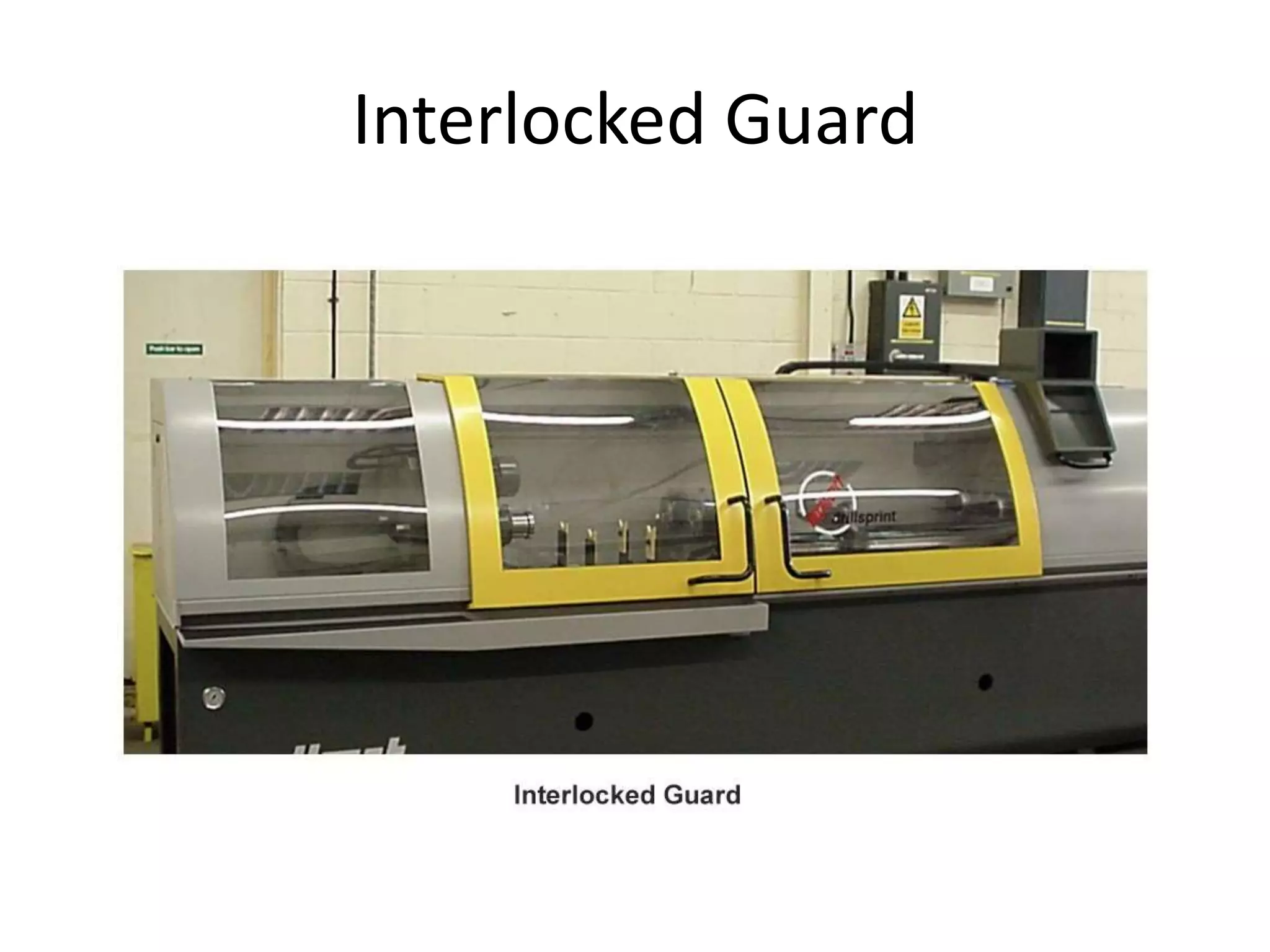

- 24. Jenis Pelindung Mesin 2.Interlocked Guard – jenis pelindung yang bisa mematikan mesin secara otomatis bila cover dibuka. Jadi, mesin tidak akan beroperasi atau menyala sebelum pekerja menutup kembali cover pelindung. Cara kerja interlocked guard ini mengombinasikan sistem mekanik atau listrik dengan sistem kontrol hidrolik atau pneumatik.
- 25.
- 26.

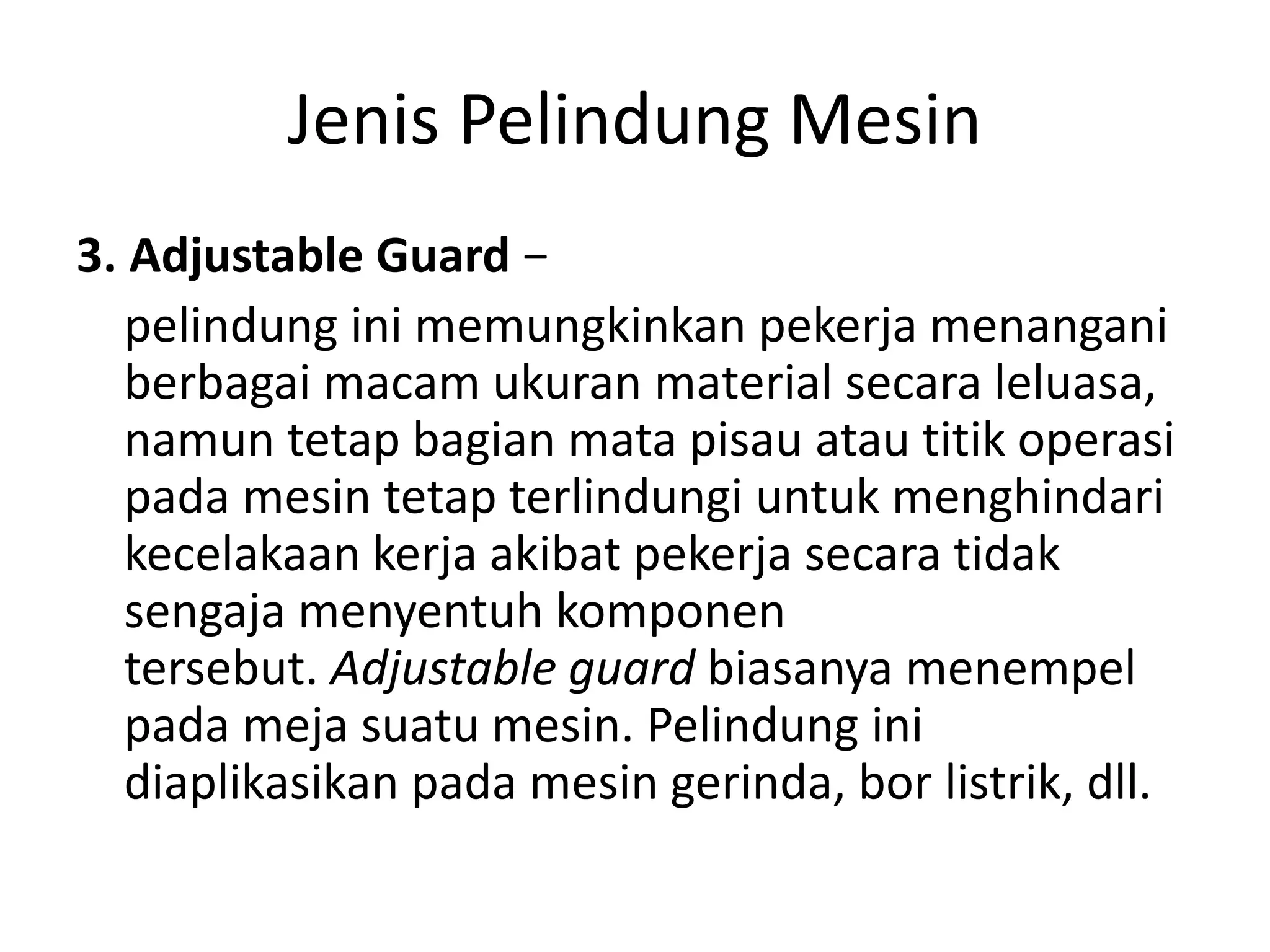

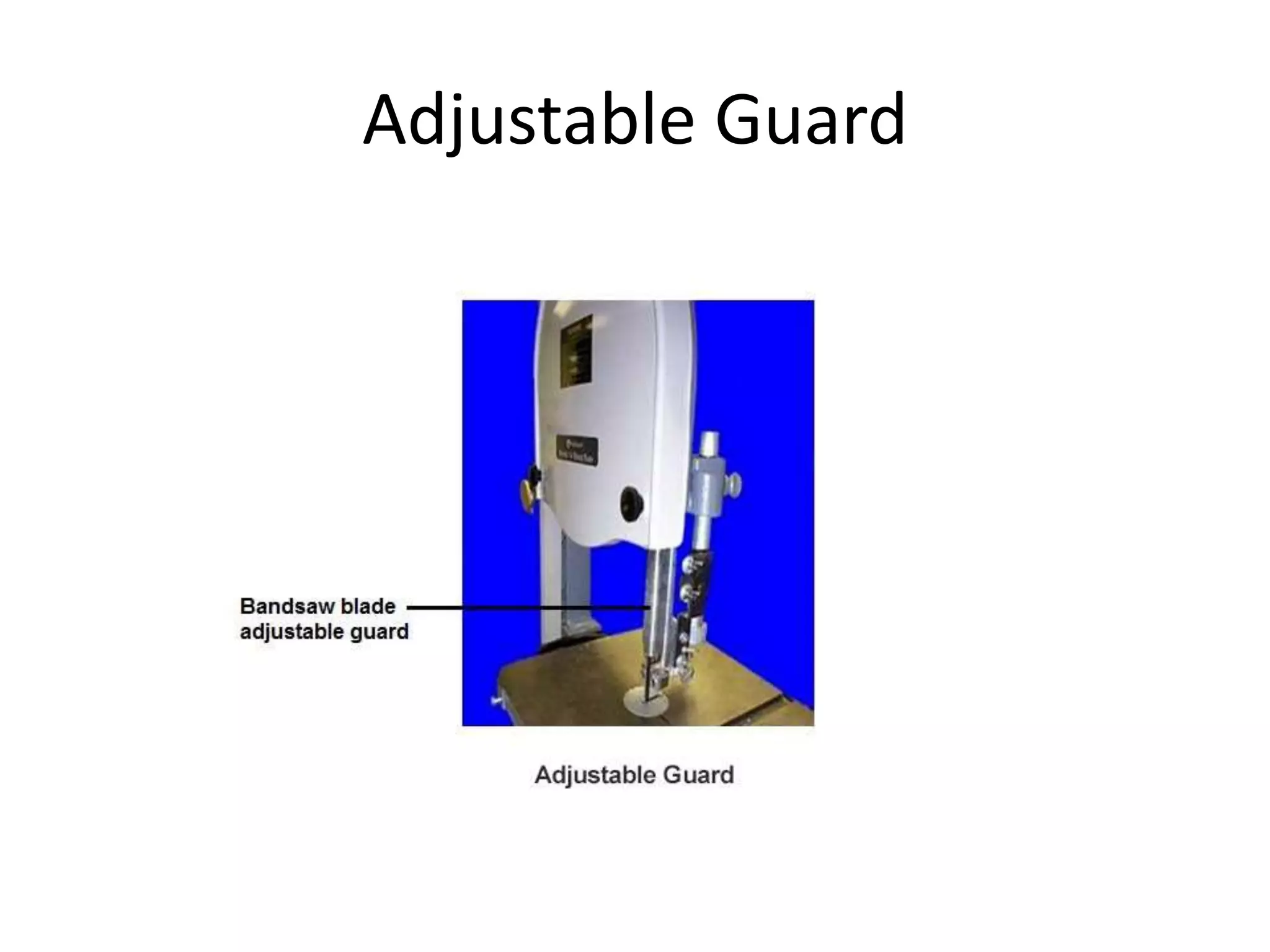

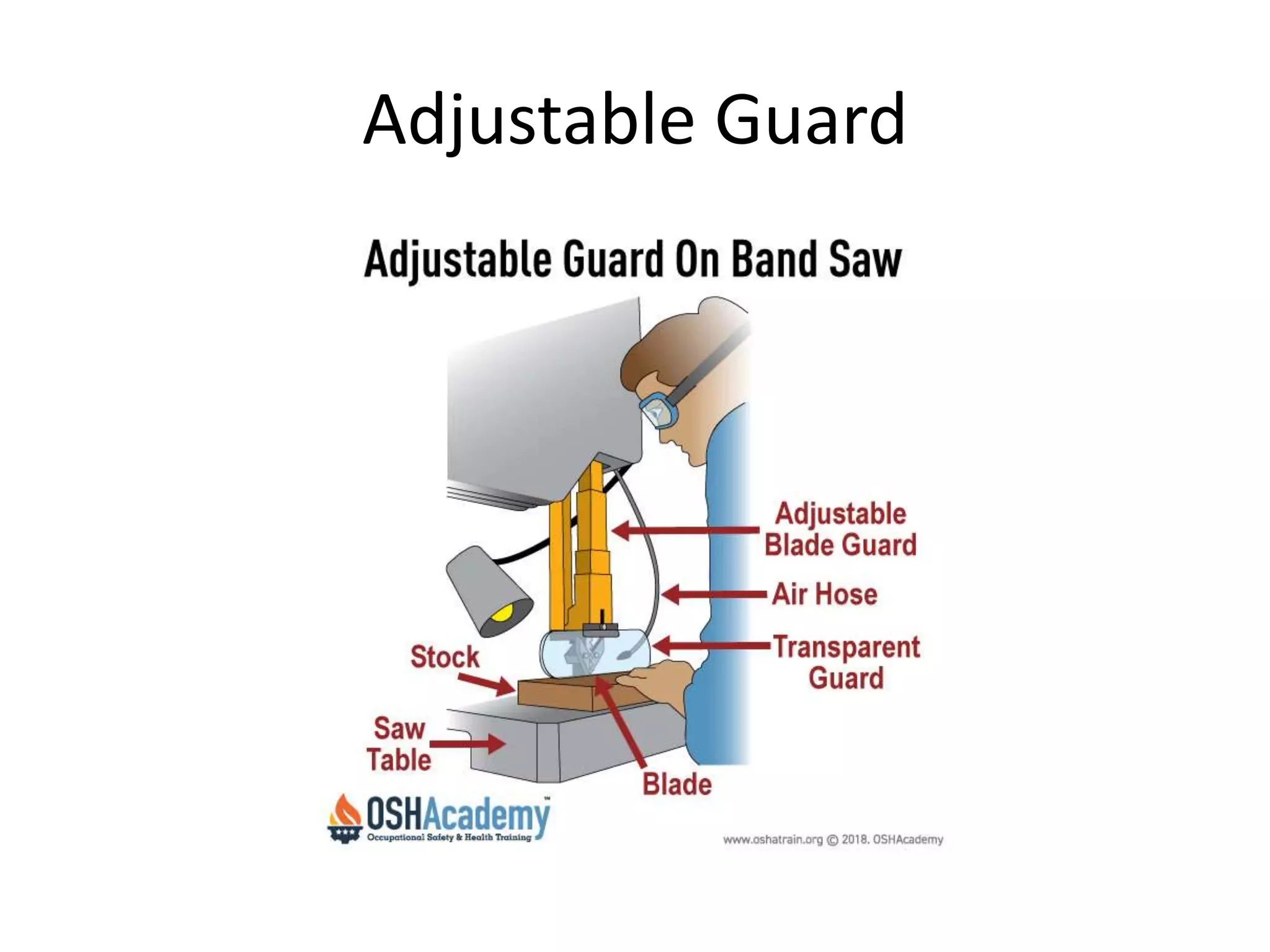

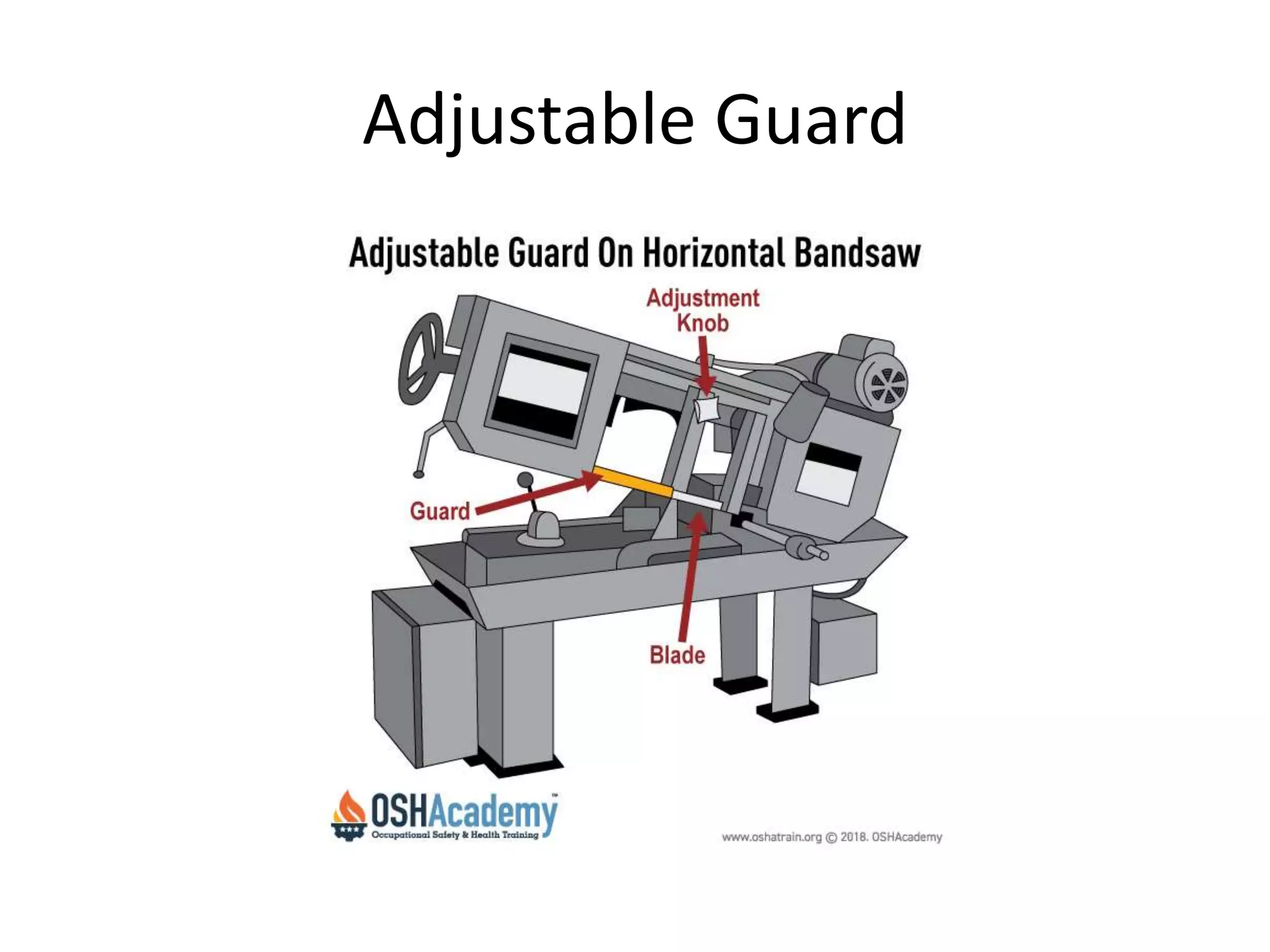

- 27. Jenis Pelindung Mesin 3.Adjustable Guard − pelindung ini memungkinkan pekerja menangani berbagai macam ukuran material secara leluasa, namun tetap bagian mata pisau atau titik operasi pada mesin tetap terlindungi untuk menghindari kecelakaan kerja akibat pekerja secara tidak sengaja menyentuh komponen tersebut. Adjustable guard biasanya menempel pada meja suatu mesin. Pelindung ini diaplikasikan pada mesin gerinda, bor listrik, dll.
- 28.
- 29.
- 30.

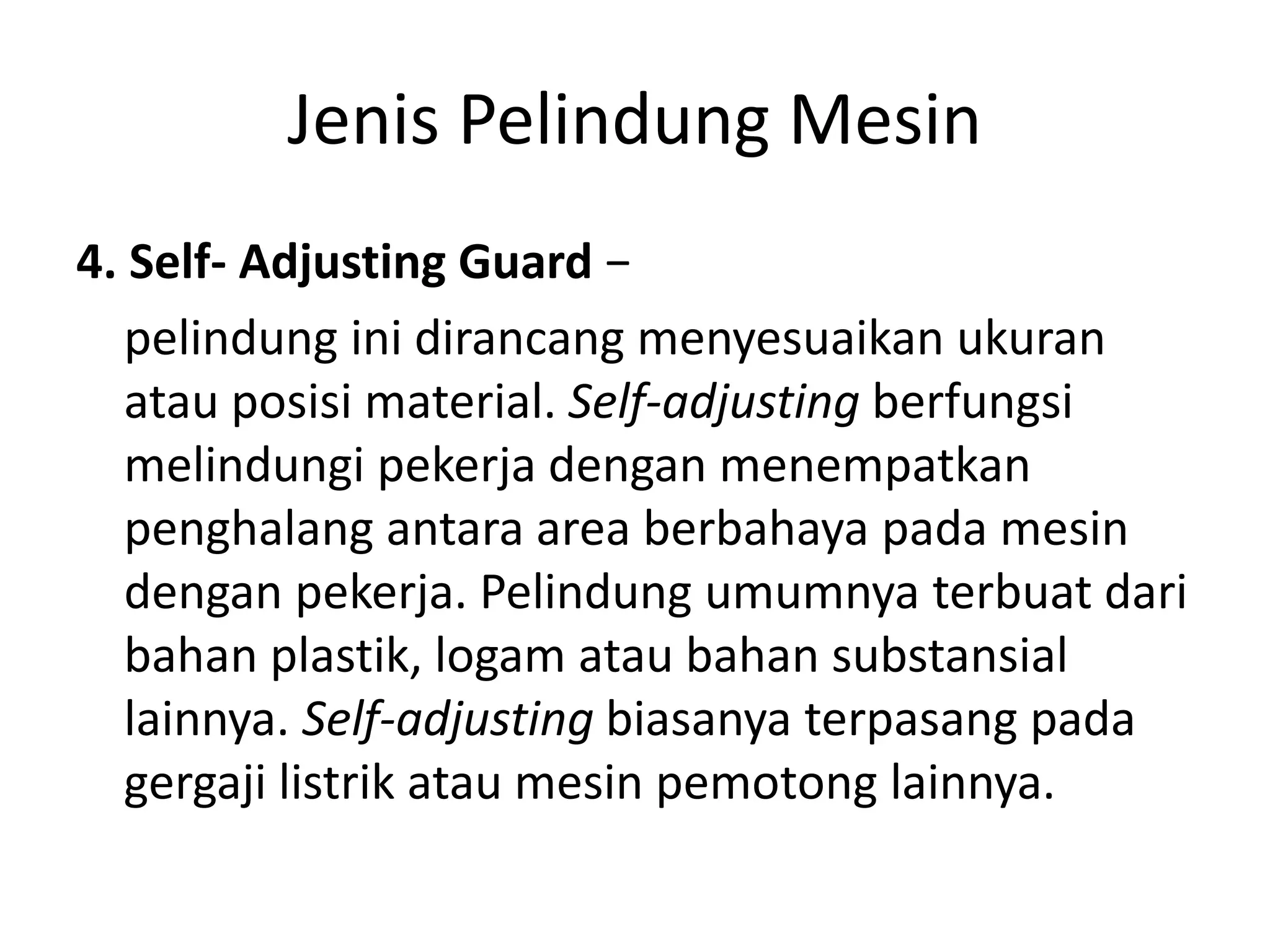

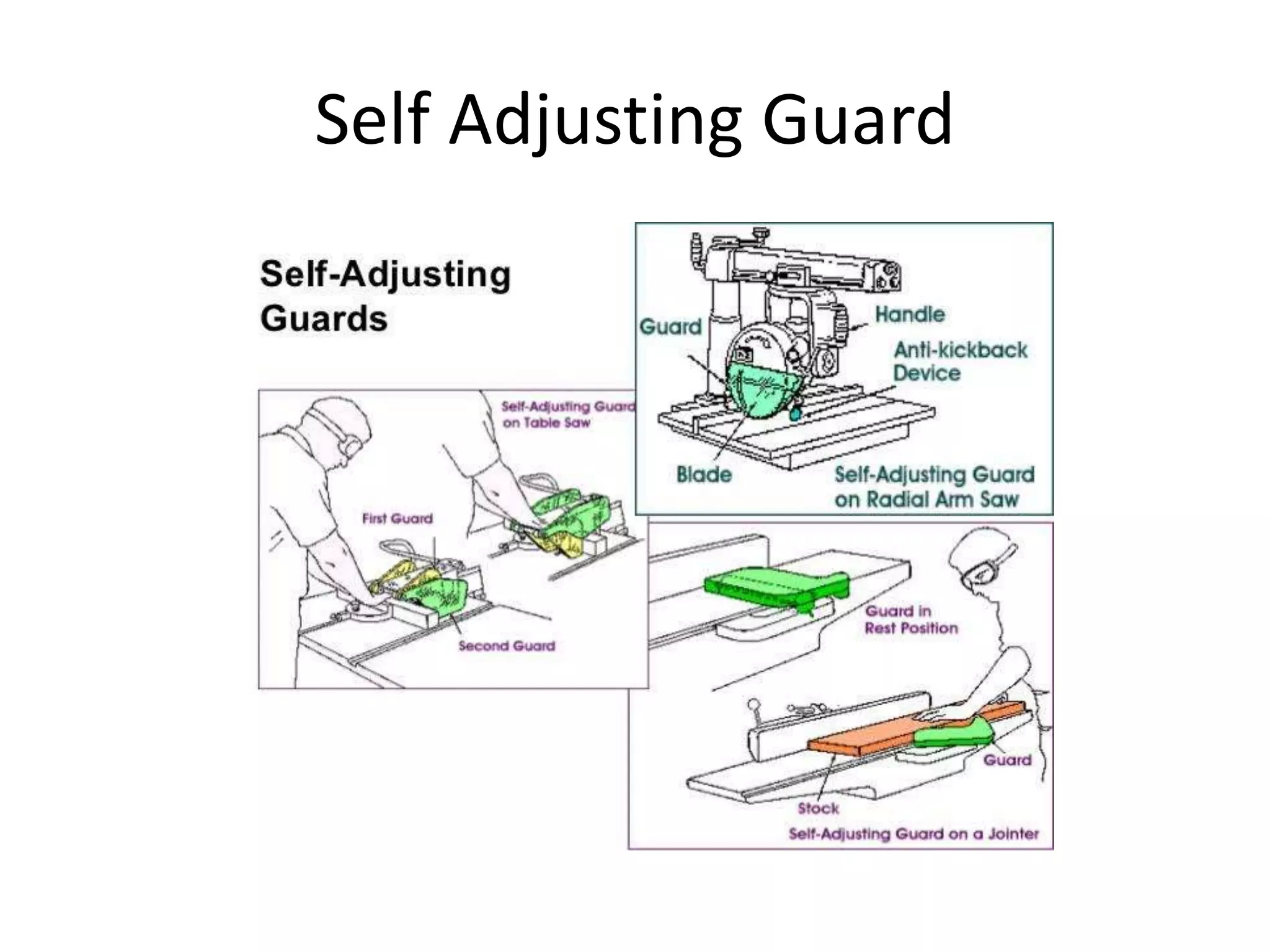

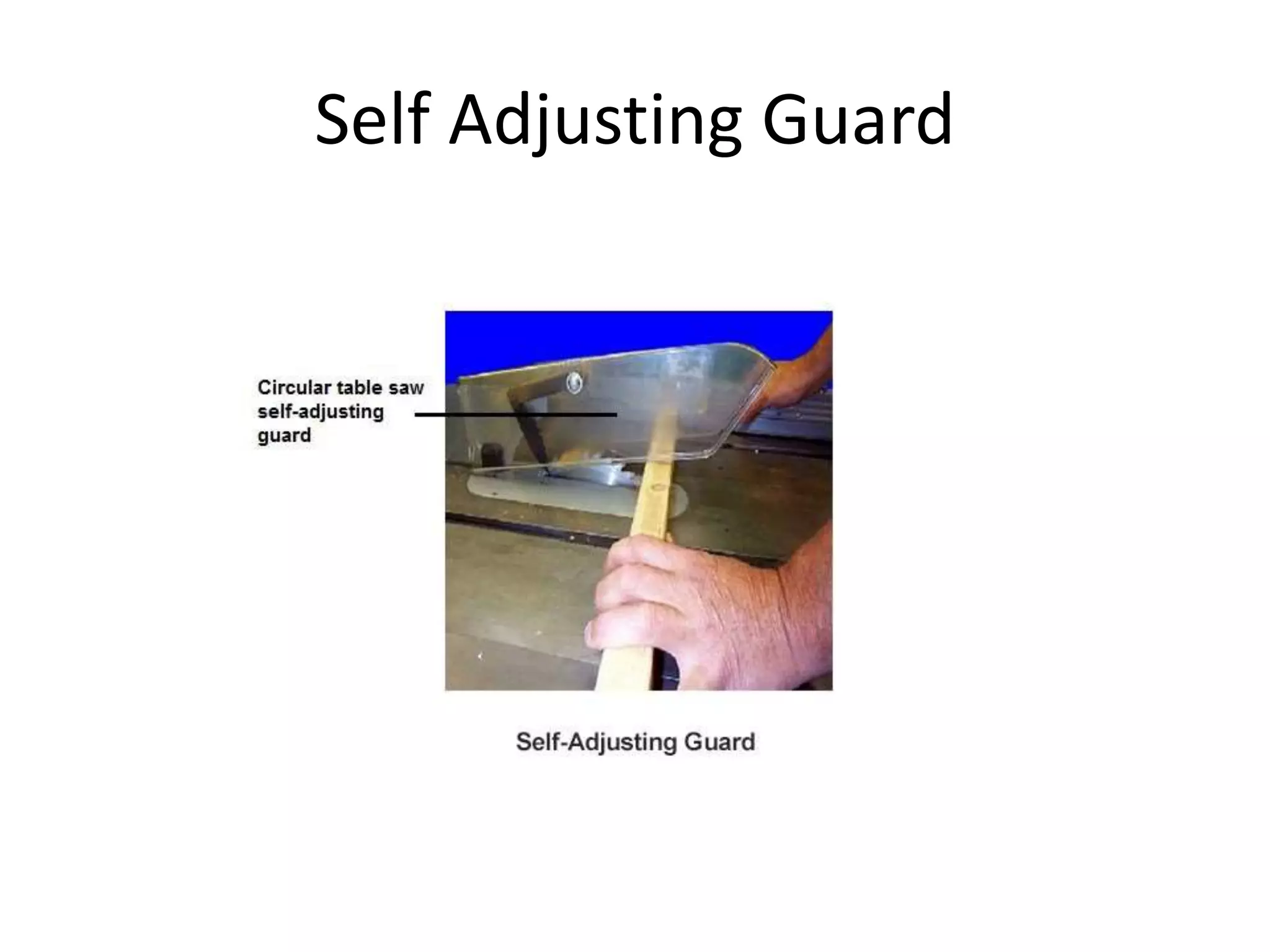

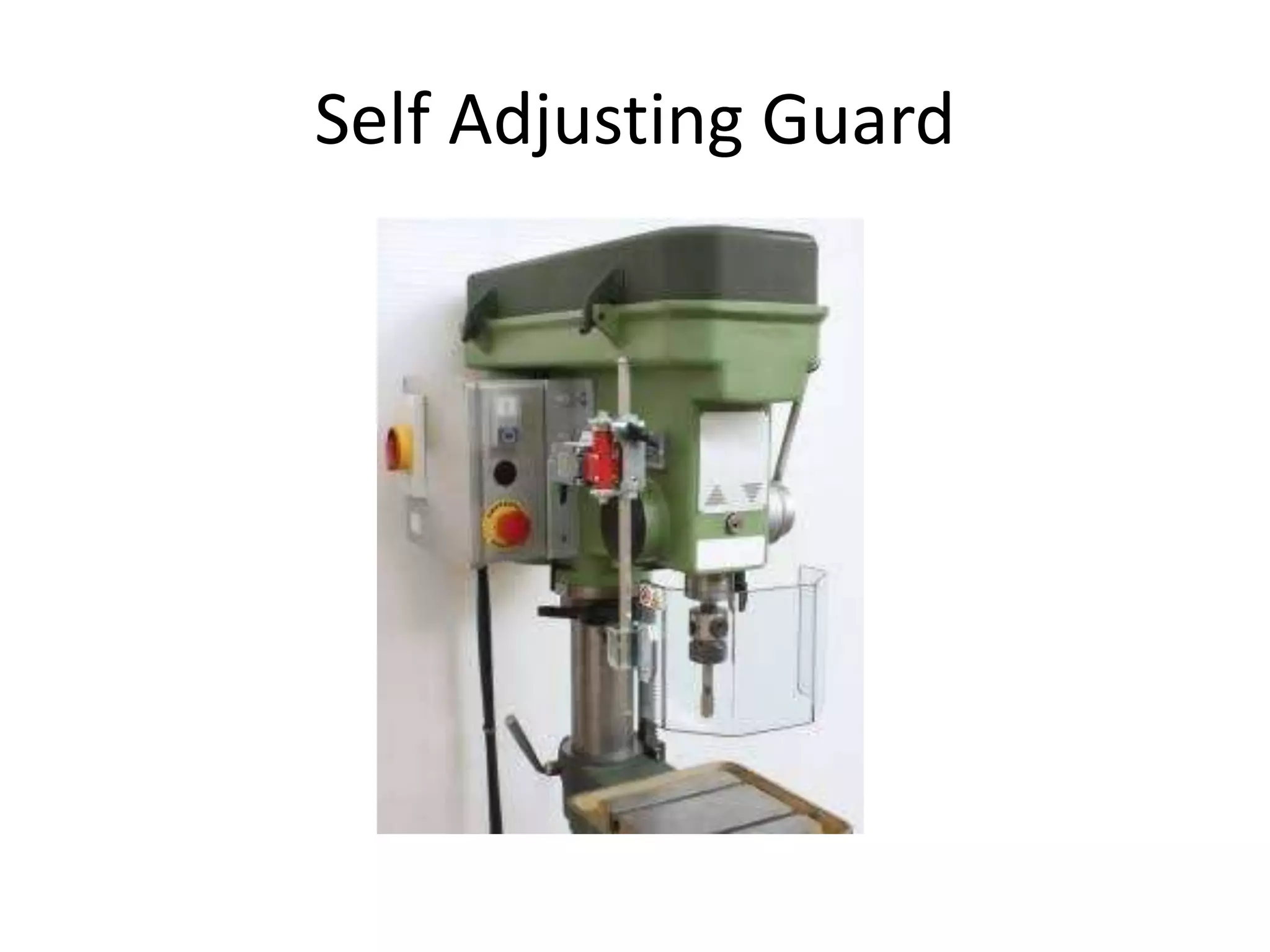

- 31. Jenis Pelindung Mesin 4.Self- Adjusting Guard − pelindung ini dirancang menyesuaikan ukuran atau posisi material. Self-adjusting berfungsi melindungi pekerja dengan menempatkan penghalang antara area berbahaya pada mesin dengan pekerja. Pelindung umumnya terbuat dari bahan plastik, logam atau bahan substansial lainnya. Self-adjusting biasanya terpasang pada gergaji listrik atau mesin pemotong lainnya.
- 32.
- 33.
- 34.
- 37.

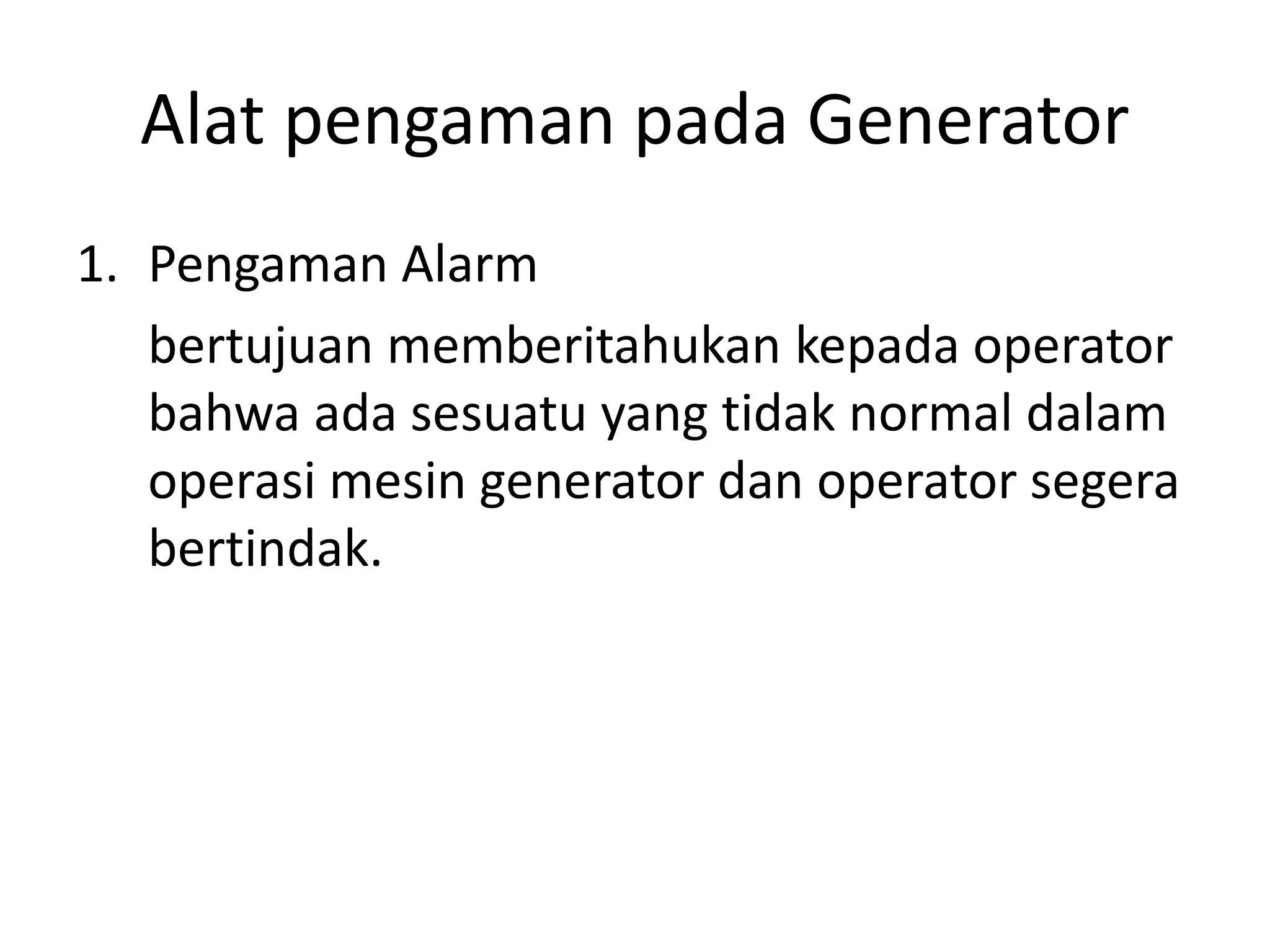

- 47. Alat pengaman padaGenerator 1. Pengaman Alarm bertujuan memberitahukan kepada operator bahwa ada sesuatu yang tidak normal dalam operasi mesin generator dan operator segera bertindak.

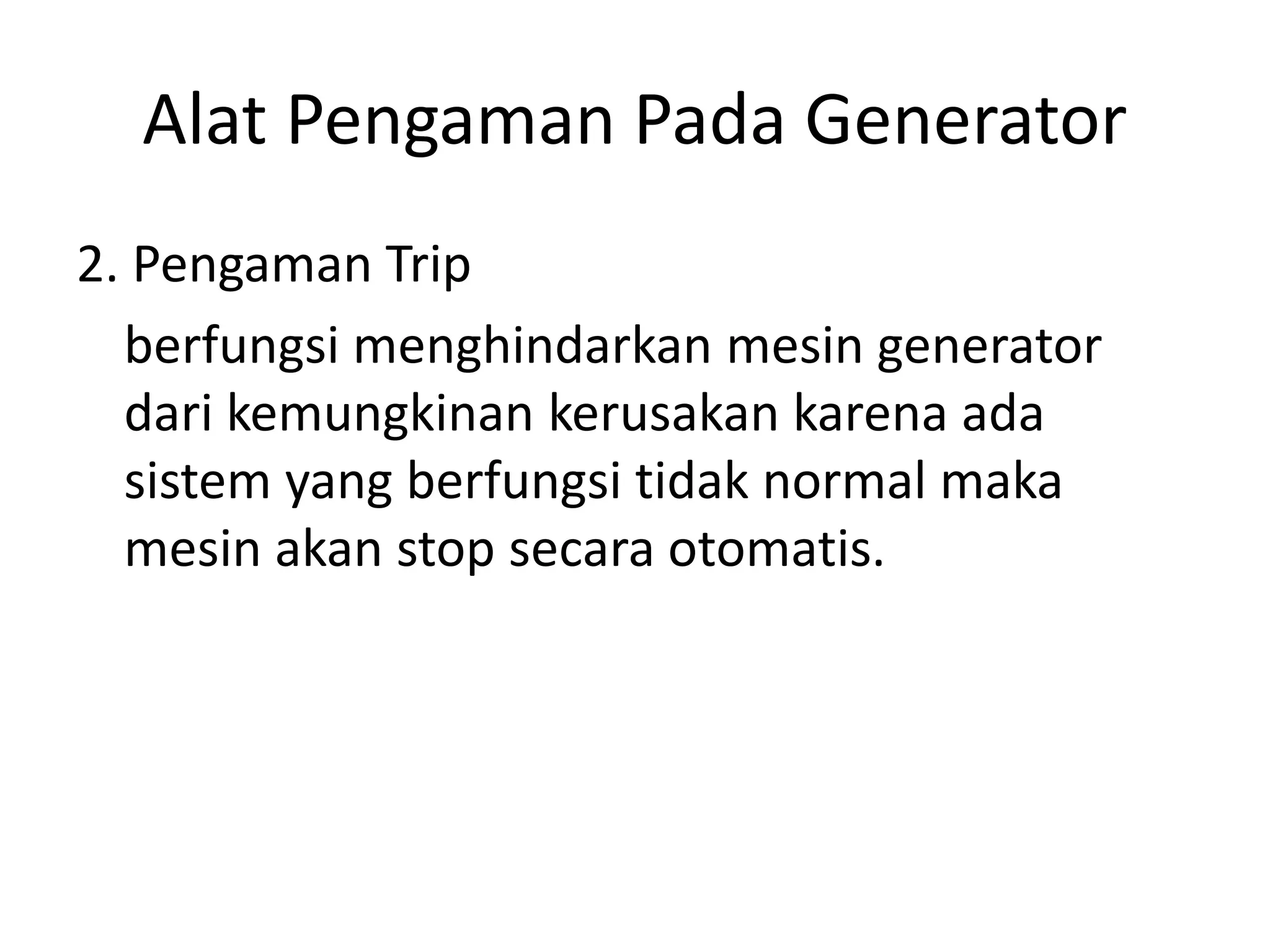

- 48. Alat Pengaman PadaGenerator 2. Pengaman Trip berfungsi menghindarkan mesin generator dari kemungkinan kerusakan karena ada sistem yang berfungsi tidak normal maka mesin akan stop secara otomatis.

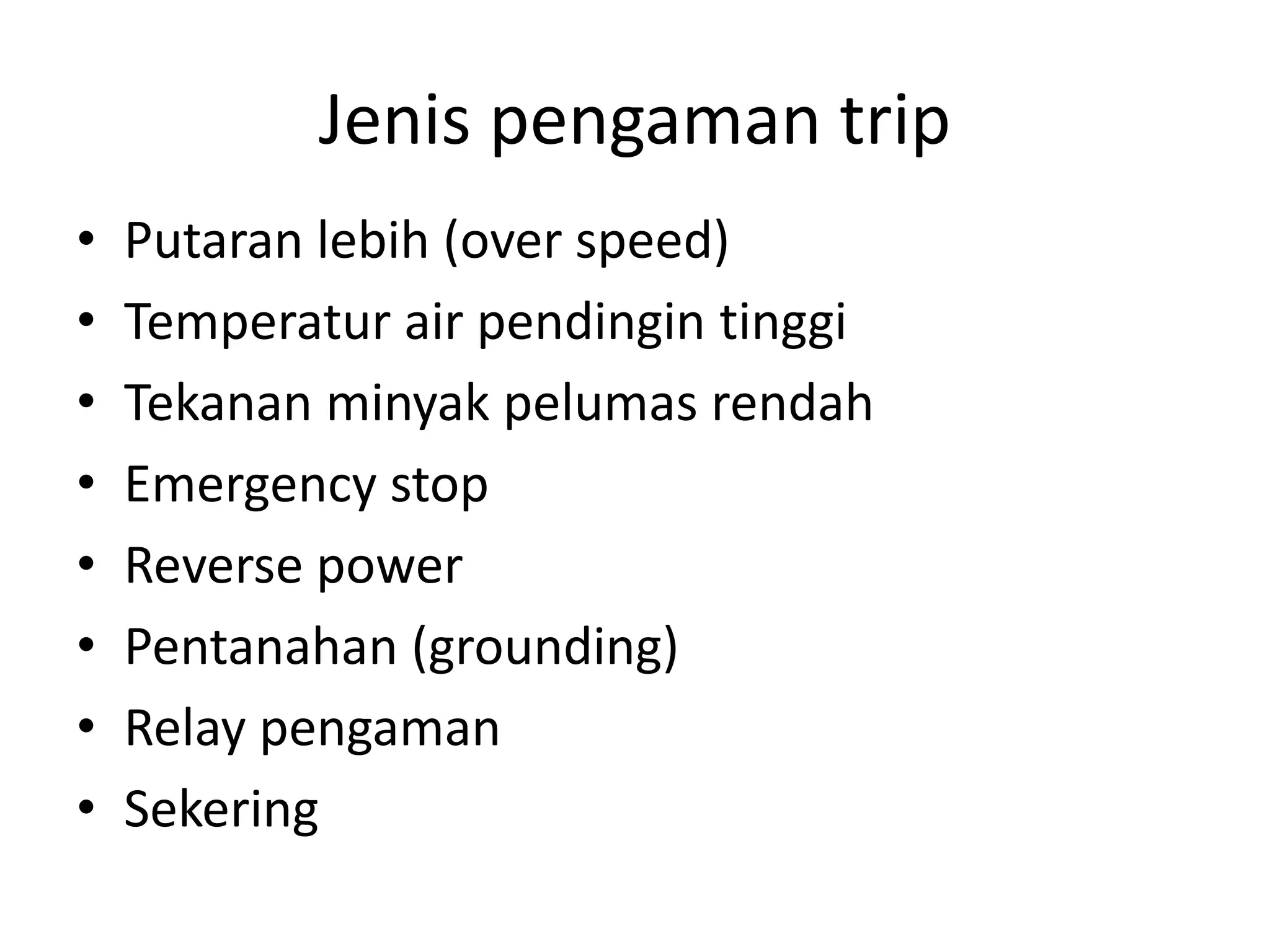

- 49. Jenis pengaman trip •Putaran lebih (over speed) • Temperatur air pendingin tinggi • Tekanan minyak pelumas rendah • Emergency stop • Reverse power • Pentanahan (grounding) • Relay pengaman • Sekering

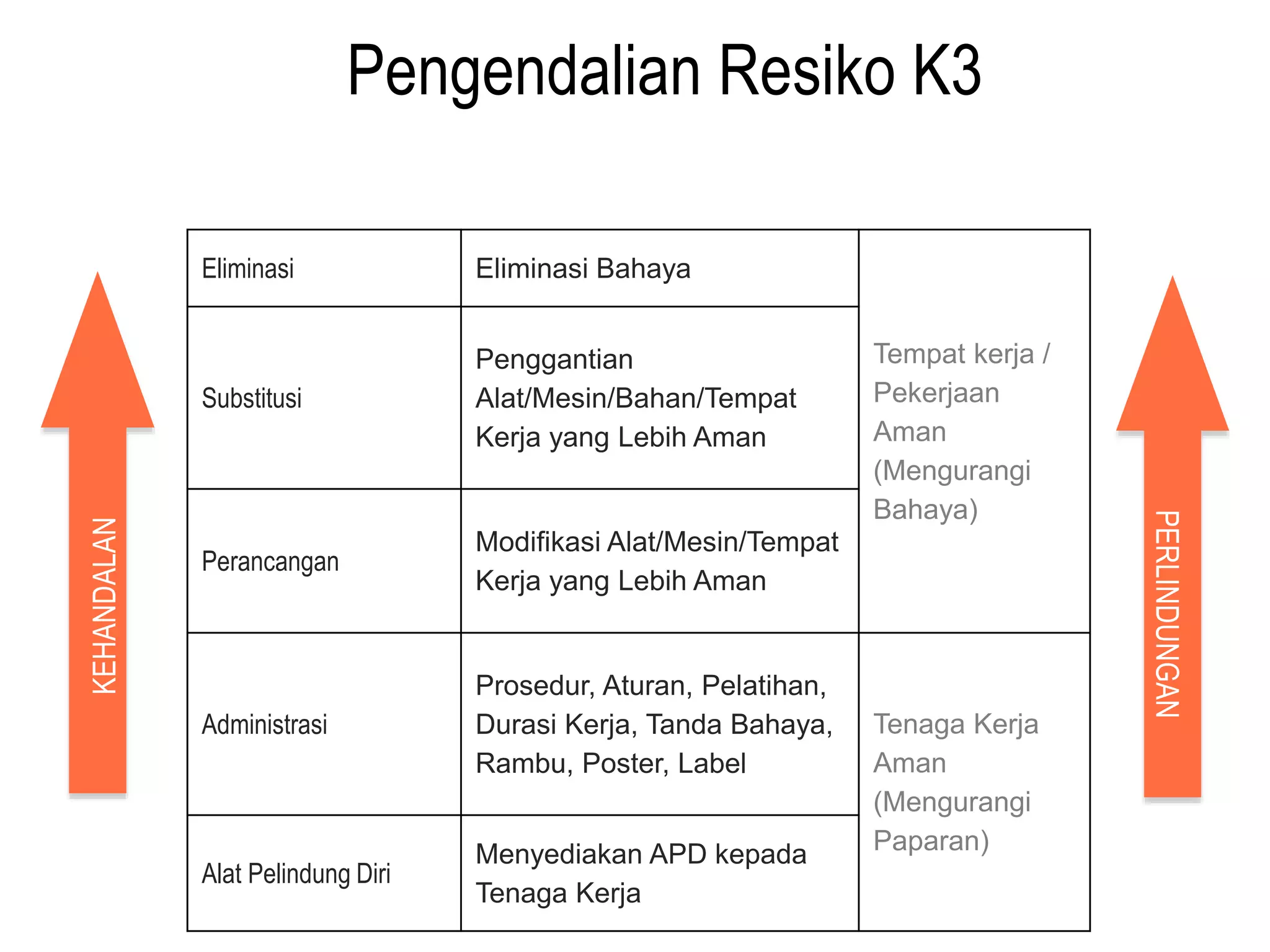

- 50. Pengendalian Resiko K3 KEHANDALAN HirarkiPengendalian Resiko/Bahaya Eliminasi Eliminasi Bahaya Tempat kerja / Pekerjaan Aman (Mengurangi Bahaya) Substitusi Penggantian Alat/Mesin/Bahan/Tempat Kerja yang Lebih Aman Perancangan Modifikasi Alat/Mesin/Tempat Kerja yang Lebih Aman Administrasi Prosedur, Aturan, Pelatihan, Durasi Kerja, Tanda Bahaya, Rambu, Poster, Label Tenaga Kerja Aman (Mengurangi Paparan) Alat Pelindung Diri Menyediakan APD kepada Tenaga Kerja PERLINDUNGAN
- 51.
