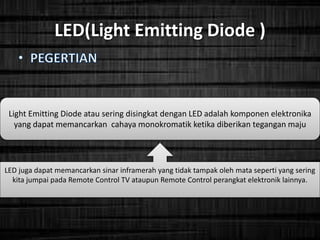

4. LED(Light Emitting Diode )

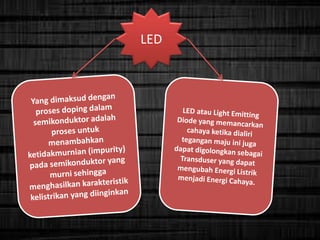

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika
yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju
LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering
kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

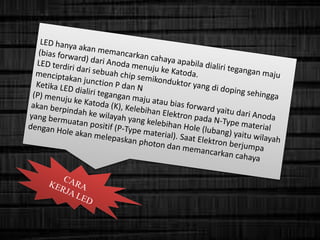

6. LED

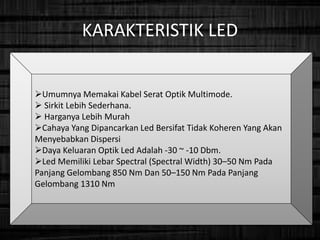

7. KARAKTERISTIK LED
Umumnya Memakai Kabel Serat Optik Multimode.
 Sirkit Lebih Sederhana.
 Harganya Lebih Murah
Cahaya Yang Dipancarkan Led Bersifat Tidak Koheren Yang Akan
Menyebabkan Dispersi
Daya Keluaran Optik Led Adalah -30 ~ -10 Dbm.
Led Memiliki Lebar Spectral (Spectral Width) 30–50 Nm Pada
Panjang Gelombang 850 Nm Dan 50–150 Nm Pada Panjang
Gelombang 1310 Nm

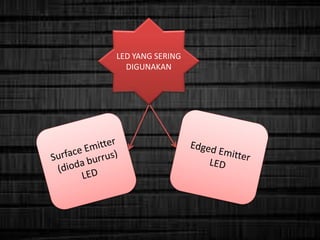

8. LED YANG SERING
DIGUNAKAN

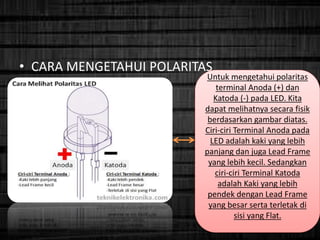

9. • CARA MENGETAHUI POLARITAS
Untuk mengetahui polaritas
terminal Anoda (+) dan
Katoda (-) pada LED. Kita
dapat melihatnya secara fisik
berdasarkan gambar diatas.
Ciri-ciri Terminal Anoda pada
LED adalah kaki yang lebih
panjang dan juga Lead Frame
yang lebih kecil. Sedangkan
ciri-ciri Terminal Katoda
adalah Kaki yang lebih
pendek dengan Lead Frame
yang besar serta terletak di
sisi yang Flat.

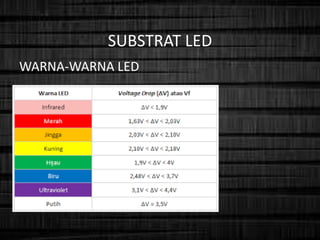

10. SUBSTRAT LED
WARNA-WARNA LED

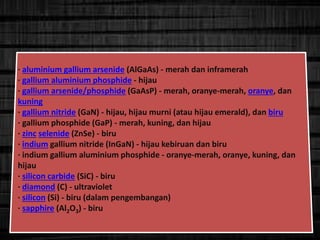

11. · aluminium gallium arsenide (AlGaAs) - merah dan inframerah
· gallium aluminium phosphide - hijau
· gallium arsenide/phosphide (GaAsP) - merah, oranye-merah, oranye, dan
kuning
· gallium nitride (GaN) - hijau, hijau murni (atau hijau emerald), dan biru
· gallium phosphide (GaP) - merah, kuning, dan hijau
· zinc selenide (ZnSe) - biru
· indium gallium nitride (InGaN) - hijau kebiruan dan biru
· indium gallium aluminium phosphide - oranye-merah, oranye, kuning, dan
hijau
· silicon carbide (SiC) - biru
· diamond (C) - ultraviolet
· silicon (Si) - biru (dalam pengembangan)
· sapphire (Al2O3) - biru

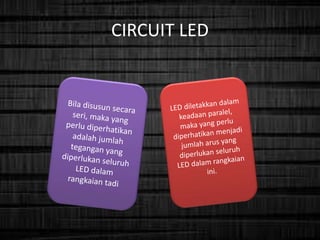

12. CIRCUIT LED

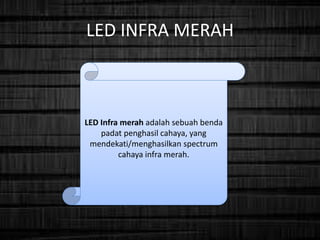

13. LED INFRA MERAH
LED Infra merah adalah sebuah benda
padat penghasil cahaya, yang
mendekati/menghasilkan spectrum
cahaya infra merah.

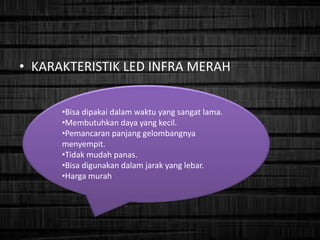

14. • KARAKTERISTIK LED INFRA MERAH
•Bisa dipakai dalam waktu yang sangat lama.
•Membutuhkan daya yang kecil.
•Pemancaran panjang gelombangnya
menyempit.
•Tidak mudah panas.
•Bisa digunakan dalam jarak yang lebar.
•Harga murah

15. LASER

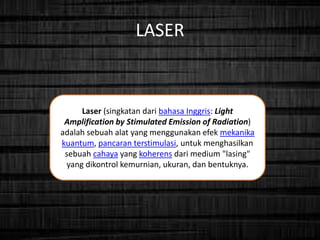

Laser (singkatan dari bahasa Inggris: Light
Amplification by Stimulated Emission of Radiation)
adalah sebuah alat yang menggunakan efek mekanika
kuantum, pancaran terstimulasi, untuk menghasilkan
sebuah cahaya yang koherens dari medium "lasing"
yang dikontrol kemurnian, ukuran, dan bentuknya.

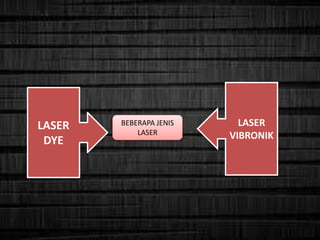

16. BEBERAPA JENIS
LASER
LASER
DYE
LASER
VIBRONIK

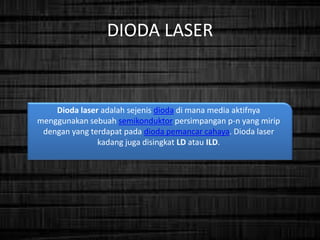

17. DIODA LASER
Dioda laser adalah sejenis dioda di mana media aktifnya
menggunakan sebuah semikonduktor persimpangan p-n yang mirip
dengan yang terdapat pada dioda pemancar cahaya. Dioda laser
kadang juga disingkat LD atau ILD.

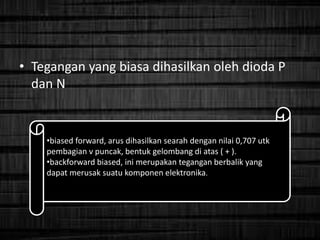

18. • Tegangan yang biasa dihasilkan oleh dioda P
dan N
•biased forward, arus dihasilkan searah dengan nilai 0,707 utk
pembagian v puncak, bentuk gelombang di atas ( + ).
•backforward biased, ini merupakan tegangan berbalik yang
dapat merusak suatu komponen elektronika.

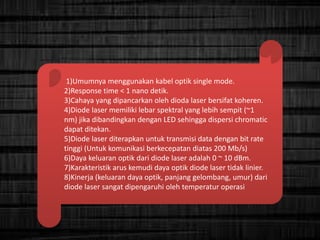

19. 1)Umumnya menggunakan kabel optik single mode.
2)Response time < 1 nano detik.
3)Cahaya yang dipancarkan oleh dioda laser bersifat koheren.
4)Diode laser memiliki lebar spektral yang lebih sempit (~1
nm) jika dibandingkan dengan LED sehingga dispersi chromatic
dapat ditekan.
5)Diode laser diterapkan untuk transmisi data dengan bit rate
tinggi (Untuk komunikasi berkecepatan diatas 200 Mb/s)
6)Daya keluaran optik dari diode laser adalah 0 ~ 10 dBm.
7)Karakteristik arus kemudi daya optik diode laser tidak linier.
8)Kinerja (keluaran daya optik, panjang gelombang, umur) dari
diode laser sangat dipengaruhi oleh temperatur operasi

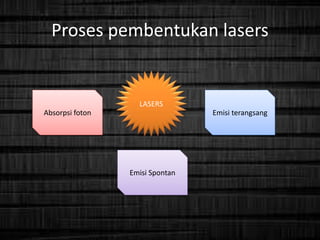

20. Proses pembentukan lasers
LASERS
Absorpsi foton Emisi terangsang
Emisi Spontan
