LED (light emitting diode) adalah dioda yang memancarkan cahaya saat dialiri arus maju dan dapat menghasilkan warna yang berbeda berdasarkan jenis doping yang digunakan. Terdapat beberapa jenis LED seperti LED warna tunggal dan LED tiga warna, yang memiliki cara kerja mirip dengan dioda biasa. LED memiliki berbagai aplikasi dalam kehidupan sehari-hari, termasuk lampu penerangan, papan iklan, dan backlight LCD.

1. Disusun oleh :
1. SUYONO (RRA1C312008) 5. ZARNAZI (RRA1C312024)
2. SYDIK DWI S (RRA1C312005) 6. ROMET SUWIRNO (RRA1C311001)
3. A. ZULHEN (RRA1C312013) 7. BUJANG SARBAWI(RRA1C312023)
4. A. RIOMA P (RRA1C312018)
Dosen: FEBRI BERTALITA PUJI NINGSI, S.SI, M.SI

2. Pengertian LED
 LED (Light Emitting Dioda) adalah dioda yang dapat
memancarkan cahaya pada saat mendapat arus bias maju
(forward bias). LED (Light Emitting Dioda) dapat
memancarkan cahaya karena menggunakan dopping
galium, arsenic dan phosporus. Jenis doping yang berbeda
diata dapat menhasilkan cahaya dengan warna yang
berbeda. LED (Light Emitting Dioda) merupakann salah
satu jenis dioda, sehingga hanya akan mengalirkan arus
listrik satu arah saja. LED akan memancarkan cahaya
apabil diberikan tegangan listrik dengan konfigurasi
forward bias.

3. Bentuk dan simbol LED

4. Macam-macam LED
1. Dioda Emiter Cahaya
2. LED Warna Tunggal
3. LED Tiga Warna Tiga Kaki
4. LED Tiga Warna Dua Kaki

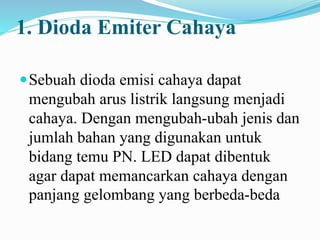

5. 1. Dioda Emiter Cahaya
Sebuah dioda emisi cahaya dapat
mengubah arus listrik langsung menjadi
cahaya. Dengan mengubah-ubah jenis dan
jumlah bahan yang digunakan untuk
bidang temu PN. LED dapat dibentuk
agar dapat memancarkan cahaya dengan
panjang gelombang yang berbeda-beda

6. 2. LED Warna Tunggal
Sebuah LED warna tunggal
mempunyai bidang temu PN pada
satu keping silicon. Sebuah lensa
menutupi bidang temu PN
tersebut untuk memfokuskan
cahaya yang dipancarkan.

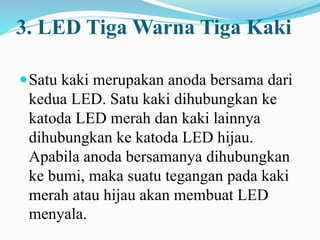

7. 3. LED Tiga Warna Tiga Kaki
Satu kaki merupakan anoda bersama dari
kedua LED. Satu kaki dihubungkan ke
katoda LED merah dan kaki lainnya
dihubungkan ke katoda LED hijau.
Apabila anoda bersamanya dihubungkan
ke bumi, maka suatu tegangan pada kaki
merah atau hijau akan membuat LED
menyala.

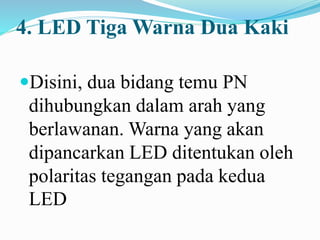

8. 4. LED Tiga Warna Dua Kaki
Disini, dua bidang temu PN
dihubungkan dalam arah yang
berlawanan. Warna yang akan
dipancarkan LED ditentukan oleh
polaritas tegangan pada kedua
LED

9. Cara Kerja LED (Light Emitting Diode)
 Cara kerjanya pun hampir sama dengan Dioda yang
memiliki dua kutub yaitu kutub Positif (P) dan Kutub
Negatif (N)
 LED terdiri dari sebuah chip semikonduktor yang di
doping sehingga menciptakan junction P dan N. Yang
dimaksud dengan proses doping dalam
semikonduktor adalah proses untuk menambahkan
ketidakmurnian (impurity) pada semikonduktor yang
murni sehingga menghasilkan karakteristik kelistrikan
yang diinginkan.

10. Cara Kerja LED (Light Emitting Diode)
LED atau Light Emitting Diode yang memancarkan cahaya
ketika dialiri tegangan maju ini juga dapat digolongkan
sebagai Transduser yang dapat mengubah Energi Listrik
menjadi Energi Cahaya.

11. Cara Mengetahui Polaritas LED
Untuk mengetahui polaritas terminal Anoda (+) dan Katoda (-) pada LED. Kita dapat
melihatnya secara fisik berdasarkan gambar diatas. Ciri-ciri Terminal Anoda pada LED
adalah kaki yang lebih panjang dan juga Lead Frame yang lebih kecil. Sedangkan ciri-ciri
Terminal Katoda adalah Kaki yang lebih pendek dengan Lead Frame yang besar serta
terletak di sisi yang Flat.

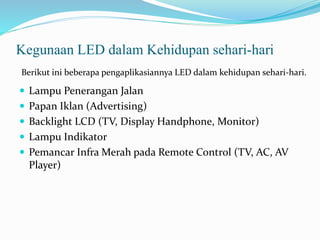

12. Kegunaan LED dalam Kehidupan sehari-hari
 Lampu Penerangan Jalan
 Papan Iklan (Advertising)
 Backlight LCD (TV, Display Handphone, Monitor)
 Lampu Indikator
 Pemancar Infra Merah pada Remote Control (TV, AC, AV
Player)
Berikut ini beberapa pengaplikasiannya LED dalam kehidupan sehari-hari.
