1. WORKSHOP
MIKROTIK #3
“ ROUTING CLASS “
PRESENTED BY :
Fakultas Sains dan Teknologi
Universitas Respati Yogyakarta
Oleh :
TIM

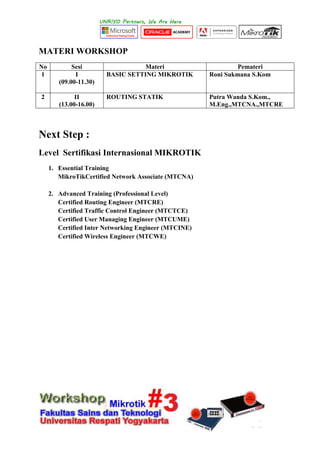

2. MATERI WORKSHOP
No Sesi Materi Pemateri
1 I
(09.00-11.30)
BASIC SETTING MIKROTIK Roni Sukmana S.Kom
2 II
(13.00-16.00)
ROUTING STATIK Putra Wanda S.Kom.,
M.Eng.,MTCNA.,MTCRE
Next Step :
Level Sertifikasi Internasional MIKROTIK
1. Essential Training
MikroTikCertified Network Associate (MTCNA)
2. Advanced Training (Professional Level)
Certified Routing Engineer (MTCRE)
Certified Traffic Control Engineer (MTCTCE)
Certified User Managing Engineer (MTCUME)
Certified Inter Networking Engineer (MTCINE)
Certified Wireless Engineer (MTCWE)

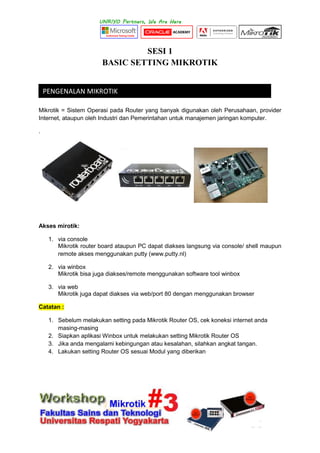

3. SESI 1
BASIC SETTING MIKROTIK
Mikrotik = Sistem Operasi pada Router yang banyak digunakan oleh Perusahaan, provider
Internet, ataupun oleh Industri dan Pemerintahan untuk manajemen jaringan komputer.
.
Akses mirotik:
1. via console
Mikrotik router board ataupun PC dapat diakses langsung via console/ shell maupun
remote akses menggunakan putty (www.putty.nl)
2. via winbox
Mikrotik bisa juga diakses/remote menggunakan software tool winbox
3. via web
Mikrotik juga dapat diakses via web/port 80 dengan menggunakan browser
Catatan :
1. Sebelum melakukan setting pada Mikrotik Router OS, cek koneksi internet anda
masing-masing
2. Siapkan aplikasi Winbox untuk melakukan setting Mikrotik Router OS
3. Jika anda mengalami kebingungan atau kesalahan, silahkan angkat tangan.
4. Lakukan setting Router OS sesuai Modul yang diberikan
PENGENALAN MIKROTIK

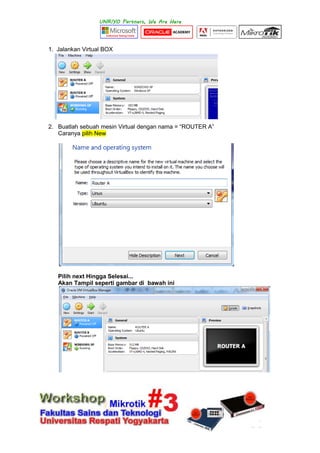

4. 1. Jalankan Virtual BOX
2. Buatlah sebuah mesin Virtual dengan nama = “ROUTER A”
Caranya pilih New
Pilih next Hingga Selesai...
Akan Tampil seperti gambar di bawah ini

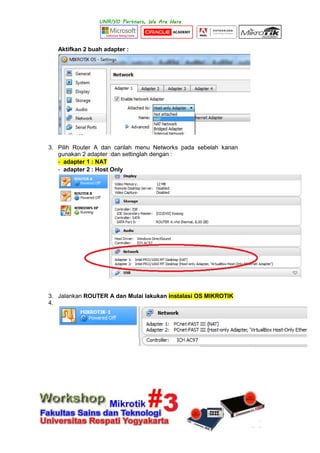

5. Aktifkan 2 buah adapter :
3. Pilih Router A dan carilah menu Networks pada sebelah kanan
gunakan 2 adapter :dan settinglah dengan :
- adapter 1 : NAT
- adapter 2 : Host Only
3. Jalankan ROUTER A dan Mulai lakukan instalasi OS MIKROTIK
4.

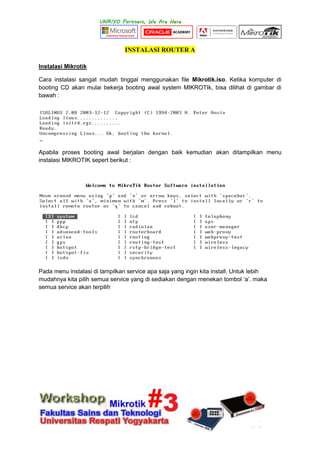

6. INSTALASI ROUTER A
Instalasi Mikrotik
Cara instalasi sangat mudah tinggal menggunakan file Mikrotik.iso. Ketika komputer di
booting CD akan mulai bekerja booting awal system MIKROTIk, bisa dilihat di gambar di
bawah :
Apabila proses booting awal berjalan dengan baik kemudian akan ditampilkan menu
instalasi MIKROTIK sepert berikut :
Pada menu instalasi di tampilkan service apa saja yang ingin kita install. Untuk lebih
mudahnya kita pilih semua service yang di sediakan dengan menekan tombol „a‟. maka
semua service akan terpilih

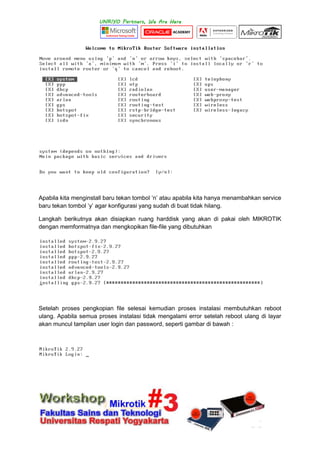

7. Apabila kita menginstall baru tekan tombol „n‟ atau apabila kita hanya menambahkan service
baru tekan tombol „y‟ agar konfigurasi yang sudah di buat tidak hilang.
Langkah berikutnya akan disiapkan ruang harddisk yang akan di pakai oleh MIKROTIK
dengan memformatnya dan mengkopikan file-file yang dibutuhkan
Setelah proses pengkopian file selesai kemudian proses instalasi membutuhkan reboot
ulang. Apabila semua proses instalasi tidak mengalami error setelah reboot ulang di layar
akan muncul tampilan user login dan password, seperti gambar di bawah :

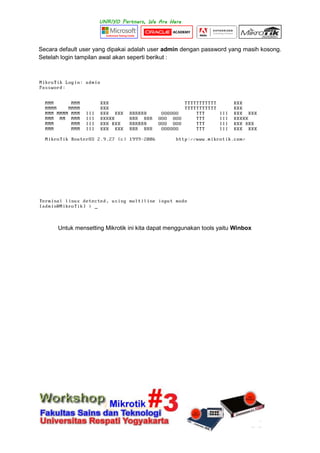

8. Secara default user yang dipakai adalah user admin dengan password yang masih kosong.
Setelah login tampilan awal akan seperti berikut :
Untuk mensetting Mikrotik ini kita dapat menggunakan tools yaitu Winbox

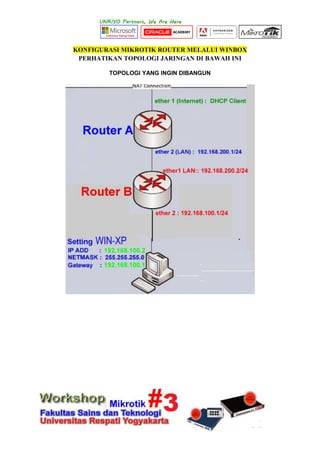

9. KONFIGURASI MIKROTIK ROUTER MELALUI WINBOX
PERHATIKAN TOPOLOGI JARINGAN DI BAWAH INI
TOPOLOGI YANG INGIN DIBANGUN

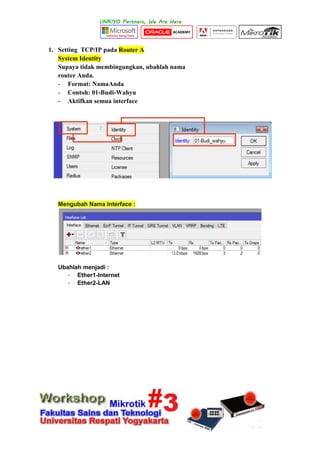

10. 1. Setting TCP/IP pada Router A
System Identity
Supaya tidak membingungkan, ubahlah nama
router Anda.
- Format: NamaAnda
- Contoh: 01-Budi-Wahyu
- Aktifkan semua interface
Mengubah Nama Interface :
Ubahlah menjadi :
- Ether1-Internet
- Ether2-LAN

11. IP Address Config
Setting lah IP address Router A : 192.168.200.1/24
Tambahkan IP Address pada ether2 :
192.168.200.1/24
Network : 192.168.200.0
Interface : ether2-LAN
DNS Config
Lakukan setting DNS (Domain Name System) pada Router Anda

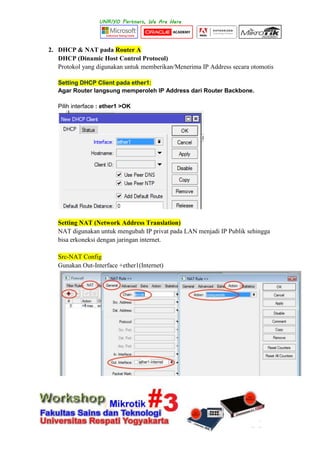

12. 2. DHCP & NAT pada Router A
DHCP (Dinamic Host Control Protocol)
Protokol yang digunakan untuk memberikan/Menerima IP Address secara otomotis
Setting DHCP Client pada ether1:
Agar Router langsung memperoleh IP Address dari Router Backbone.
Pilih interface : ether1 >OK
Setting NAT (Network Address Translation)
NAT digunakan untuk mengubah IP privat pada LAN menjadi IP Publik sehingga
bisa erkoneksi dengan jaringan internet.
Src-NAT Config
Gunakan Out-Interface +ether1(Internet)

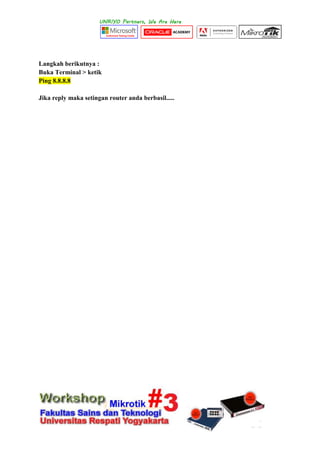

13. Langkah berikutnya :
Buka Terminal > ketik
Ping 8.8.8.8
Jika reply maka setingan router anda berbasil.....

14. SESI 2
ROUTING PADA MIKROTIK
Bagaimana cara mengkoneksikan WIN-XP ke Internet melalui Router A dan Router
B ??

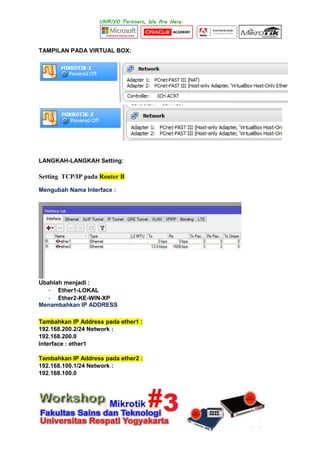

15. TAMPILAN PADA VIRTUAL BOX:
LANGKAH-LANGKAH Setting:
Setting TCP/IP pada Router B
Mengubah Nama Interface :
Ubahlah menjadi :
- Ether1-LOKAL
- Ether2-KE-WIN-XP
Menambahkan IP ADDRESS
Tambahkan IP Address pada ether1 :
192.168.200.2/24 Network :
192.168.200.0
Interface : ether1
Tambahkan IP Address pada ether2 :
192.168.100.1/24 Network :
192.168.100.0

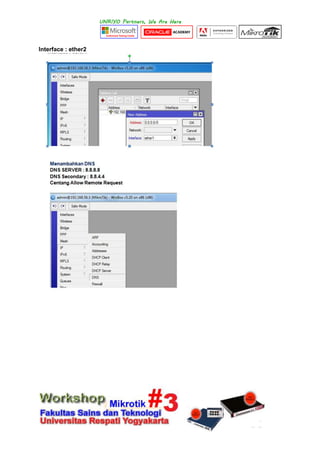

16. Interface : ether2

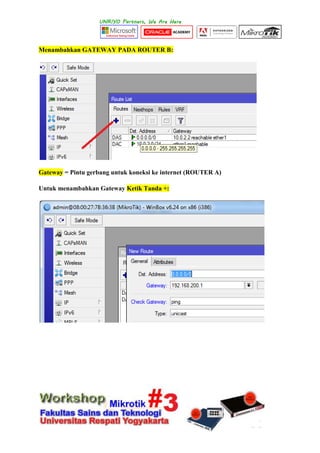

17. Menambahkan GATEWAY PADA ROUTER B:
Gateway = Pintu gerbang untuk koneksi ke internet (ROUTER A)
Untuk menambahkan Gateway Ketik Tanda +:

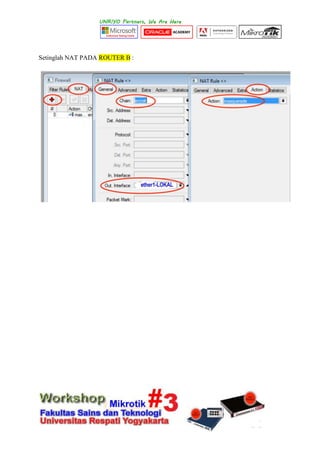

18. Setinglah NAT PADA ROUTER B :

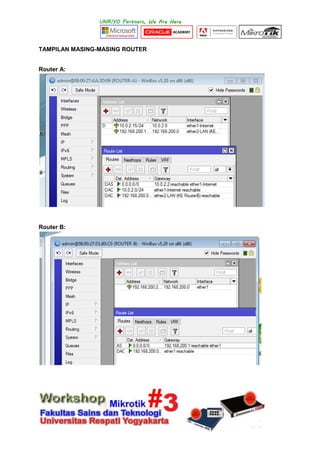

19. TAMPILAN MASING-MASING ROUTER
Router A:
Router B:

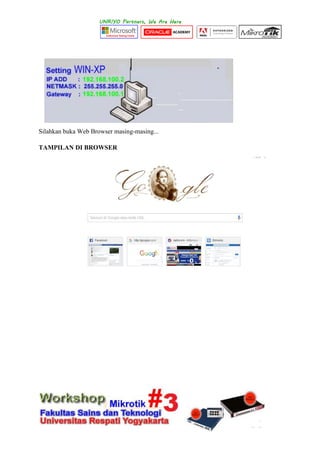

20. Silahkan buka Web Browser masing-masing...
TAMPILAN DI BROWSER

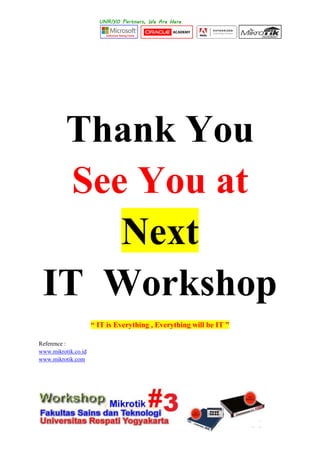

21. Thank You
See You at
Next
IT Workshop
“ IT is Everything , Everything will be IT ”
Reference :
www.mikrotik.co.id
www.mikrotik.com
