1. スパース表現による音響信号処理
亀岡弘和
東京大学 大学院情報理工学系研究科

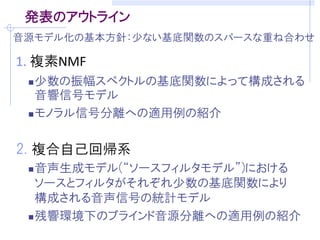

日本電信電話株式会社
NTTコミュニケーション科学基礎研究所

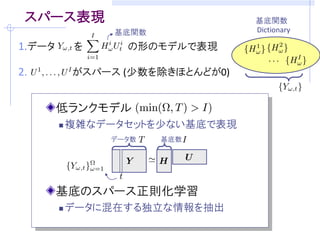

2. スパース表現 基底関数
基底関数 Dictionary
1.データ を の形のモデルで表現
2. がスパース (少数を除きほとんどが0)
低ランクモデル
 複雑なデータセットを少ない基底で表現
データ数 基底数
基底のスパース正則化学習
 データに混在する独立な情報を抽出

3. スパース表現による音響信号処理
実世界音響信号処理
 観測信号から現象を説明することが目的
 いかに実世界音響信号の構成音をうまくモデル化できるか
メッセージ伝達媒体としての音
 離散的なシンボル情報を波形で表現し伝達 実世界音響信号
 音声  音素単位 (/a/, /i/, /u/, ... ) ...
音源A 音源B
 音楽  音階単位 (ド,レ,ミ,ファ, ...)
 各シンボルがどういう波形で表現されるかは
音源に固有（すなわち未知）
要素A 要素B ...
音源の仮定とモデル化
(仮定)

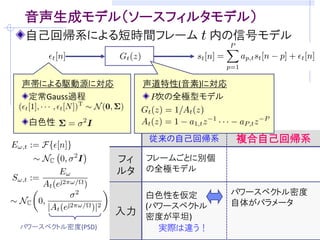

音源信号は限られた種類のシンボル単位 少ない基底関数の
に相当する未知の独立成分から成る スパースな重畳

4. 発表のアウトライン
音源モデル化の基本方針：少ない基底関数のスパースな重ね合わせ
1. 複素NMF
 少数の振幅スペクトルの基底関数によって構成される
音響信号モデル
 モノラル信号分離への適用例の紹介
2. 複合自己回帰系
 音声生成モデル(“ソースフィルタモデル”)における
ソースとフィルタがそれぞれ少数の基底関数により
構成される音声信号の統計モデル
 残響環境下のブラインド音源分離への適用例の紹介

5. 発表のアウトライン
音源モデル化の基本方針：少ない基底関数のスパースな重ね合わせ
1. 複素NMF
 少数の振幅スペクトルの基底関数によって構成される
音響信号モデル
 モノラル信号分離への適用例の紹介
2. 複合自己回帰系
 音声生成モデル(“ソースフィルタモデル”)における
ソースとフィルタがそれぞれ少数の基底関数により
構成される音声信号の統計モデル
 残響環境下のブラインド音源分離への適用例の紹介

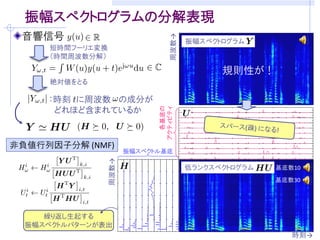

6. 振幅スペクトログラムの分解表現
音響信号
周波数→
振幅スペクトログラム
短時間フーリエ変換
（時間周波数分解）
規則性が！
絶対値をとる
：時刻 に周波数 の成分が
どれほど含まれているか
各基底の
アクティビティ
時刻→
非負値行列因子分解 (NMF)
振幅スペクトル基底
周波数→
低ランクスペクトログラム 基底数10
基底数30
繰り返し生起する
振幅スペクトルパターンが表出
時刻→

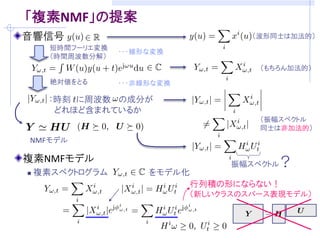

7. 「複素NMF」の提案
音響信号 （波形同士は加法的）
短時間フーリエ変換
・・・線形な変換
（時間周波数分解）
（もちろん加法的）
絶対値をとる ・・・非線形な変換
：時刻 に周波数 の成分が
どれほど含まれているか
（振幅スペクトル
同士は非加法的）
NMFモデル
複素NMFモデル 振幅スペクトル？
 複素スペクトログラム をモデル化
行列積の形にならない！
（新しいクラスのスパース表現モデル）

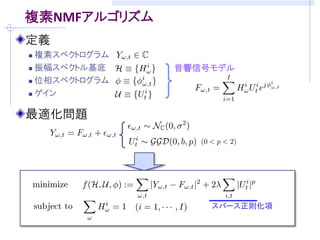

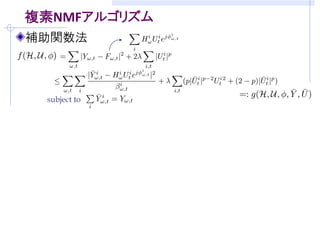

8. 複素NMFアルゴリズム
定義
 複素スペクトログラム
 振幅スペクトル基底 音響信号モデル
 位相スペクトログラム
 ゲイン
最適化問題
スパース正則化項

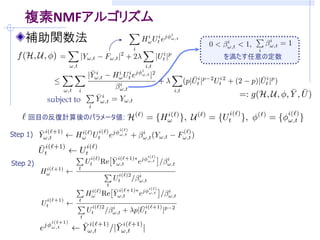

9. 複素NMFアルゴリズム
補助関数法
subject to

10. 複素NMFアルゴリズム
補助関数法
を満たす任意の定数
subject to

11. 複素NMFアルゴリズム
補助関数法
を満たす任意の定数
subject to
回目の反復計算後のパラメータ値:
Step 1)
Step 2)

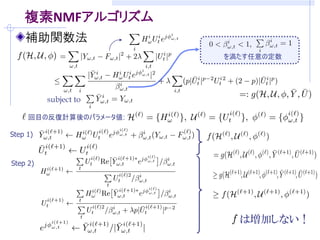

12. 複素NMFアルゴリズム
補助関数法
を満たす任意の定数
subject to
回目の反復計算後のパラメータ値:
Step 1)
Step 2)
は増加しない！

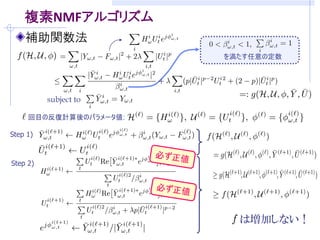

13. 複素NMFアルゴリズム
補助関数法
を満たす任意の定数
subject to
回目の反復計算後のパラメータ値:
Step 1)
Step 2)
は増加しない！

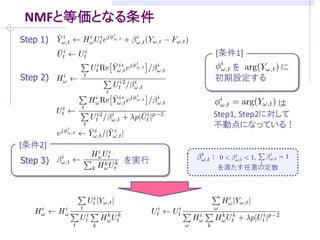

14. NMFと等価となる条件
Step 1)
[条件1]
を に
Step 2) 初期設定する
は
Step1, Step2に対して
不動点になっている！
[条件2]
Step 3) を実行
を満たす任意の定数

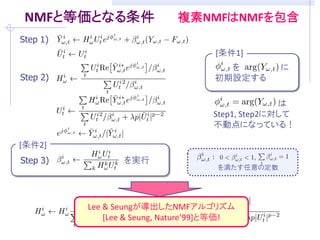

15. NMFと等価となる条件 複素NMFはNMFを包含
Step 1)
[条件1]
を に
Step 2) 初期設定する
は
Step1, Step2に対して
不動点になっている！
[条件2]
Step 3) を実行
を満たす任意の定数
Lee & Seungが導出したNMFアルゴリズム
[Lee & Seung 2000]と等価!

16. モノラル信号分離

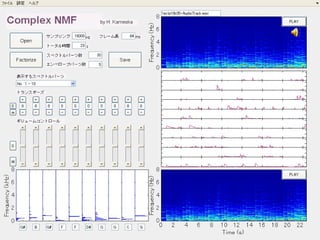

デモンストレーション

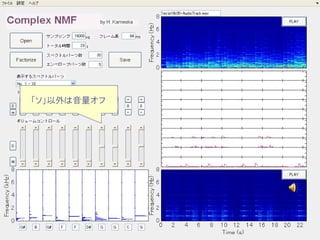

18. 「ソ」以外は音量オフ

19. 「ソ」だけ音量オフ

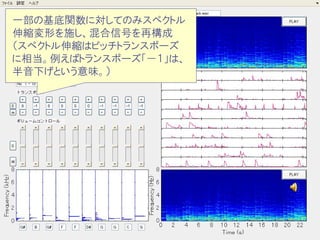

20. 一部の基底関数に対してのみスペクトル
伸縮変形を施し、混合信号を再構成
（スペクトル伸縮はピッチトランスポーズ
に相当。例えばトランスポーズ「－１」は、
半音下げという意味。）

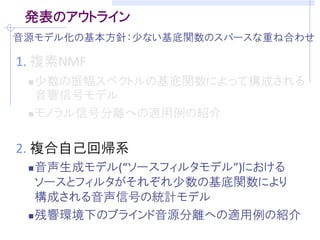

21. 発表のアウトライン
音源モデル化の基本方針：少ない基底関数のスパースな重ね合わせ
1. 複素NMF
 少数の振幅スペクトルの基底関数によって構成される
音響信号モデル
 モノラル信号分離への適用例の紹介
2. 複合自己回帰系
 音声生成モデル(“ソースフィルタモデル”)における
ソースとフィルタがそれぞれ少数の基底関数により
構成される音声信号の統計モデル
 残響環境下のブラインド音源分離への適用例の紹介

22. 発表のアウトライン
音源モデル化の基本方針：少ない基底関数のスパースな重ね合わせ
1. 複素NMF
 少数の振幅スペクトルの基底関数によって構成される
音響信号モデル
 モノラル信号分離への適用例の紹介
2. 複合自己回帰系
 音声生成モデル(“ソースフィルタモデル”)における
ソースとフィルタがそれぞれ少数の基底関数により
構成される音声信号の統計モデル
 残響環境下のブラインド音源分離への適用例の紹介

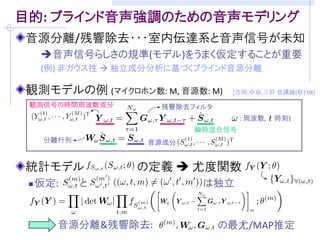

23. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
観測信号の時間周波数成分 残響除去フィルタ
( : 周波数, : 時刻)
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．

24. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
観測信号の時間周波数成分 残響除去フィルタ
( : 周波数, : 時刻)
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．
観測モデルに従って密度関数の変数変換

25. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
観測信号の時間周波数成分 残響除去フィルタ
( : 周波数, : 時刻)
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．
観測モデルに従って密度関数の変数変換
 仮定： と は独立

26. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
観測信号の時間周波数成分 残響除去フィルタ
( : 周波数, : 時刻)
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．
観測モデルに従って密度関数の変数変換
 仮定： と は独立

27. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
観測信号の時間周波数成分 残響除去フィルタ
( : 周波数, : 時刻)
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．
観測モデルに従って密度関数の変数変換
 仮定： と は独立
音源分離&残響除去: の最尤/MAP推定

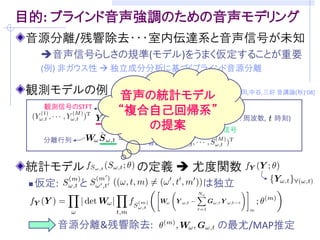

28. 目的: ブラインド音声強調のための音声モデリング
音源分離/残響除去・・・室内伝達系と音声信号が未知
音声信号らしさの規準(モデル)をうまく仮定することが重要
(例) 非ガウス性  独立成分分析に基づくブラインド音源分離
観測モデルの例 (マイクロホン数: M, 音源数: M) [吉岡,中谷,三好 音講論(秋)’08]
音声の統計モデル
観測信号の時間周波数成分 残響除去フィルタ
“複合自己回帰系”
( : 周波数, : 時刻)
の提案
瞬時混合信号
分離行列 音源成分
音源の確率モデル を設計できれば．．．
観測モデルに従って密度関数の変数変換
 仮定： と は独立
音源分離&残響除去: の最尤/MAP推定

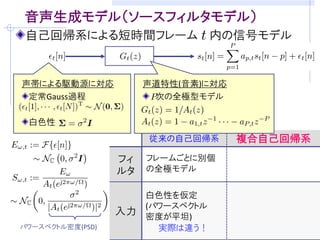

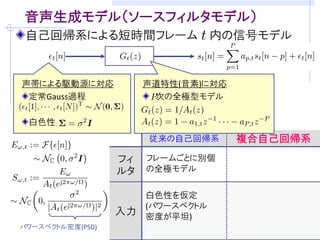

29. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性
従来の自己回帰系 複合自己回帰系
フィ フレームごとに別個
ルタ の全極モデル
白色性を仮定
(パワースペクトル
入力 密度が平坦)
パワースペクトル密度(PSD)

30. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性
従来の自己回帰系 複合自己回帰系
フィ フレームごとに別個
ルタ の全極モデル
白色性を仮定
(パワースペクトル
入力 密度が平坦)
パワースペクトル密度(PSD) 実際は違う！

31. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性
従来の自己回帰系 複合自己回帰系
フィ フレームごとに別個
ルタ の全極モデル
白色性を仮定 パワースペクトル密度
(パワースペクトル 自体がパラメータ
入力 密度が平坦)
パワースペクトル密度(PSD) 実際は違う！

32. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性
従来の自己回帰系 複合自己回帰系
フィ フレームごとに別個 全フレームで高々J種類
ルタ の全極モデル の全極モデルを仮定
白色性を仮定 パワースペクトル密度
(パワースペクトル 自体がパラメータ
入力 密度が平坦)
パワースペクトル密度(PSD) 実際は違う！

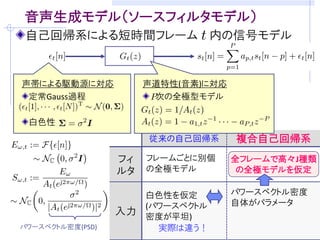

33. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性
従来の自己回帰系 複合自己回帰系
フィ フレームごとに別個 全フレームで高々J種類
ルタ の全極モデル の全極モデルを仮定
白色性を仮定 パワースペクトル密度
(パワースペクトル 自体がパラメータ
入力 密度が平坦) 全フレームで高々I種類
パワースペクトル密度(PSD) 実際は違う！ のパワースペクトル密度

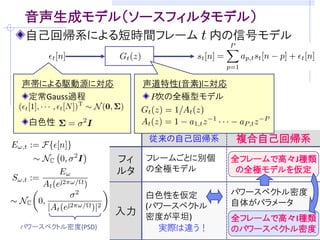

34. 音声生成モデル（ソースフィルタモデル）
自己回帰系による短時間フレーム 内の信号モデル
声帯による駆動源に対応 声道特性(音素)に対応
定常Gauss過程 次の全極型モデル
白色性 音声では...
音素の種類は
framewise自己回帰系
限られている！ 複合自己回帰系
フィ フレームごとに別個 全フレームで高々J種類
ルタ の全極モデル の全極モデルを仮定
音声では...
白色性を仮定 パワースペクトル密度
ピッチの範囲は
(パワースペクトル 自体がパラメータ
入力 限られている！
密度が平坦) 全フレームで高々I種類
パワースペクトル密度(PSD) 実際は違う！ のパワースペクトル密度

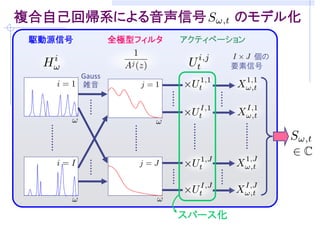

35. 複合自己回帰系による音声信号 のモデル化
駆動源信号 全極型フィルタ アクティベーション
個の
要素信号
Gauss
雑音
スパース化

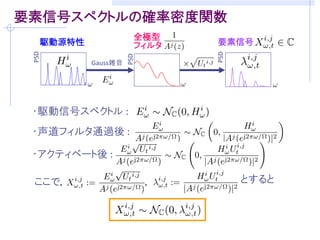

36. 要素信号スペクトルの確率密度関数
全極型
駆動源特性 フィルタ 要素信号
PSD
PSD
PSD
Gauss雑音
・駆動信号スペクトル :
・声道フィルタ通過後 :
・アクティベート後 :
ここで， ， とすると

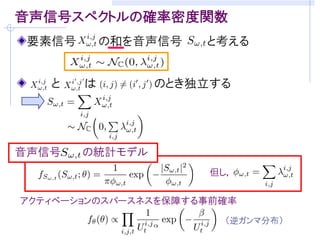

37. 音声信号スペクトルの確率密度関数
要素信号 の和を音声信号 と考える
と は のとき独立する
音声信号 の統計モデル
但し，
アクティベーションのスパースネスを保障する事前確率
（逆ガンマ分布）

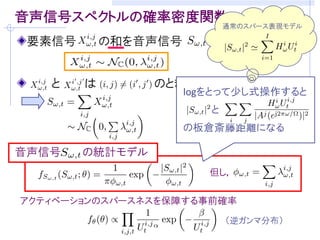

38. 音声信号スペクトルの確率密度関数通常のスパース表現モデル
要素信号 の和を音声信号 と考える
と は のとき独立する
logをとって少し式操作すると
と
の板倉斎藤距離になる
音声信号 の統計モデル
但し，
アクティベーションのスパースネスを保障する事前確率
（逆ガンマ分布）

39. EMアルゴリズムによる最適化
M番目の話者の
音声パワースペクトル密度推定値
(Step 1: 音源分離) を固定
(Step 3: 音声パラメータ推定) を固定
(Step 2: 残響除去) を固定
をEMアルゴリズムにより行う！

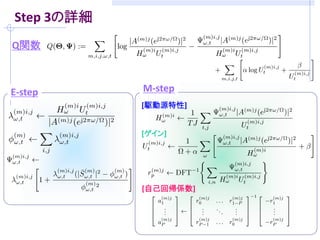

40. Step 3の詳細
Q関数
E-step M-step
[駆動源特性]
[ゲイン]
[自己回帰係数]

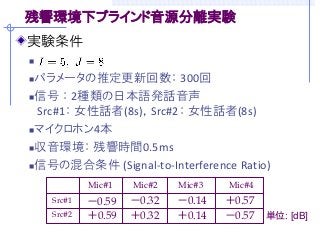

41. 残響環境下ブラインド音源分離実験
実験条件

 パラメータの推定更新回数： 300回
 信号 ： 2種類の日本語発話音声
Src#1： 女性話者(8s)，Src#2： 女性話者(8s)
 マイクロホン4本
 収音環境： 残響時間0.5ms
 信号の混合条件 (Signal-to-Interference Ratio)
Mic#1 Mic#2 Mic#3 Mic#4
Src#1 －0.59 －0.32 －0.14 ＋0.57
Src#2 ＋0.59 ＋0.32 ＋0.14 －0.57 単位: [dB]

42. 残響環境下ブラインド音源分離実験
実験結果
・混合条件
Mic#1 Mic#2 Mic#3 Mic#4
Src#1 －0.59 －0.32 －0.14 ＋0.57
Src#2 ＋0.59 ＋0.32 ＋0.14 －0.57 単位: [dB]
・Src#1の分離性能 : SDR (Signal-to-Distortion ratio)
提案法 従来法
SIR ＋19.9 dB ＋17.2 dB
・Src#2の残響除去性能: DRR (Direct-to-Reverberate ratio)
提案法 従来法
DRR ＋13.5 dB ＋12.6 dB

43. まとめ (1/2)
実世界音響信号処理へのアプローチ
 実世界音響信号が何個かの統計的に独立な音源信号に
よって構成されると仮定するのと同様に，各音源信号もまた
何らかの離散的なシンボル情報に対応した何個かの独立
成分によって構成される，と仮定
実世界音響信号
 実世界音響信号を階層的に独立
な成分に分解したモデルで簡潔 音源A 音源B ...
に記述し，現象をモデルパラメータ
最適化の視点から推論
要素A 要素B ...

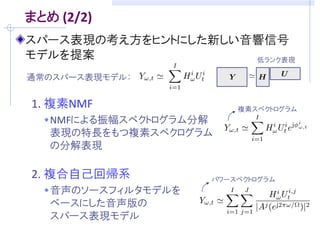

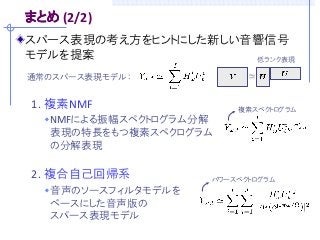

44. まとめ (2/2)
スパース表現の考え方をヒントにした新しい音響信号
モデルを提案 低ランク表現
通常のスパース表現モデル：
1. 複素NMF 複素スペクトログラム
 NMFによる振幅スペクトログラム分解
表現の特長をもつ複素スペクログラム
の分解表現
2. 複合自己回帰系 パワースペクトログラム
 音声のソースフィルタモデルを
ベースにした音声版の
スパース表現モデル
