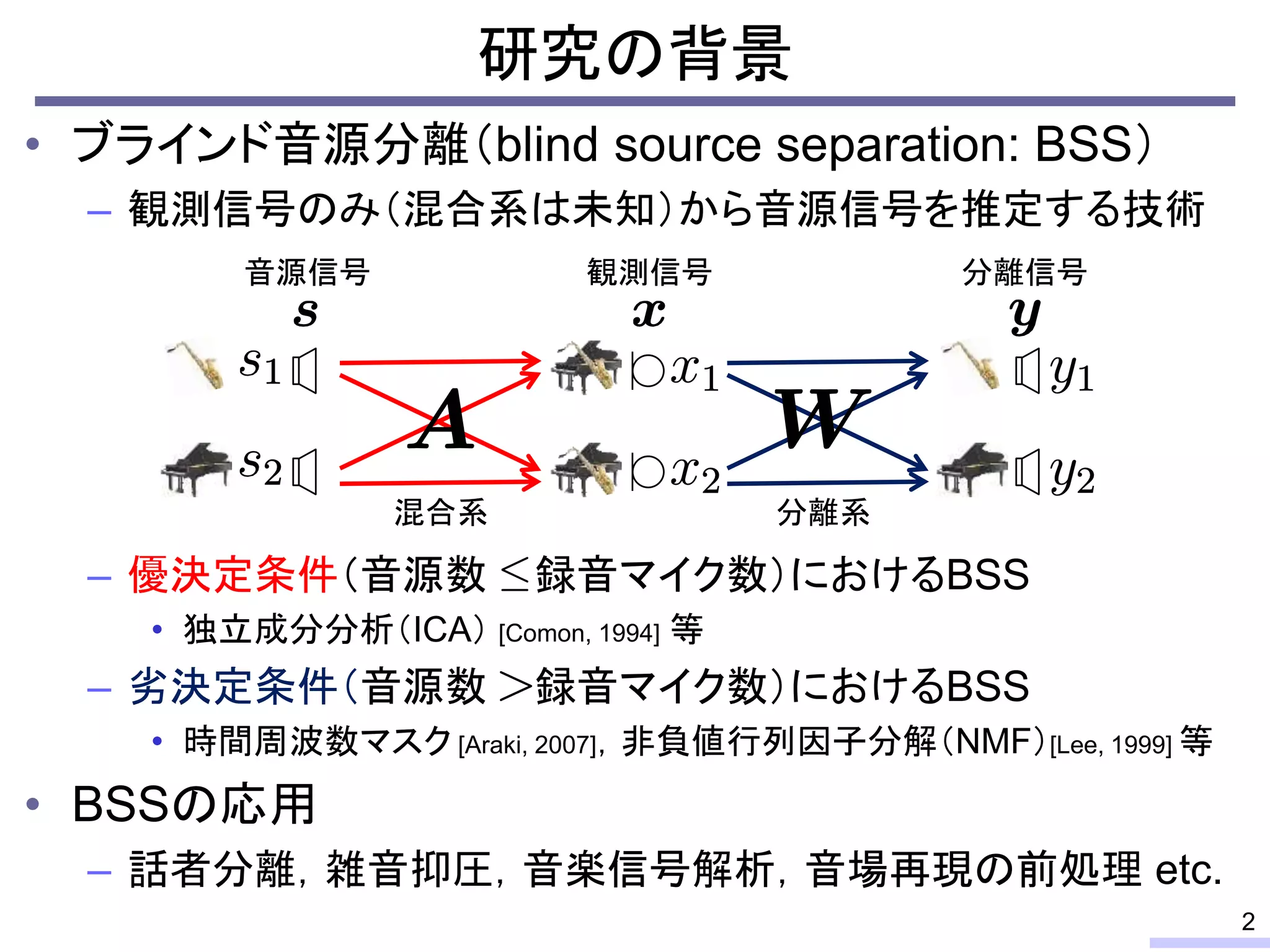

![研究の背景
• ブラインド音源分離（blind source separation: BSS）
– 観測信号のみ（混合系は未知）から音源信号を推定する技術
– 優決定条件（音源数 録音マイク数）におけるBSS
• 独立成分分析（ICA） [Comon, 1994] 等
– 劣決定条件（音源数 録音マイク数）におけるBSS
• 時間周波数マスク [Araki, 2007]，非負値行列因子分解（NMF）[Lee, 1999] 等
• BSSの応用
– 話者分離，雑音抑圧，音楽信号解析，音場再現の前処理 etc.
2
音源信号 観測信号 分離信号
混合系 分離系](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-2-2048.jpg){kind=icon}

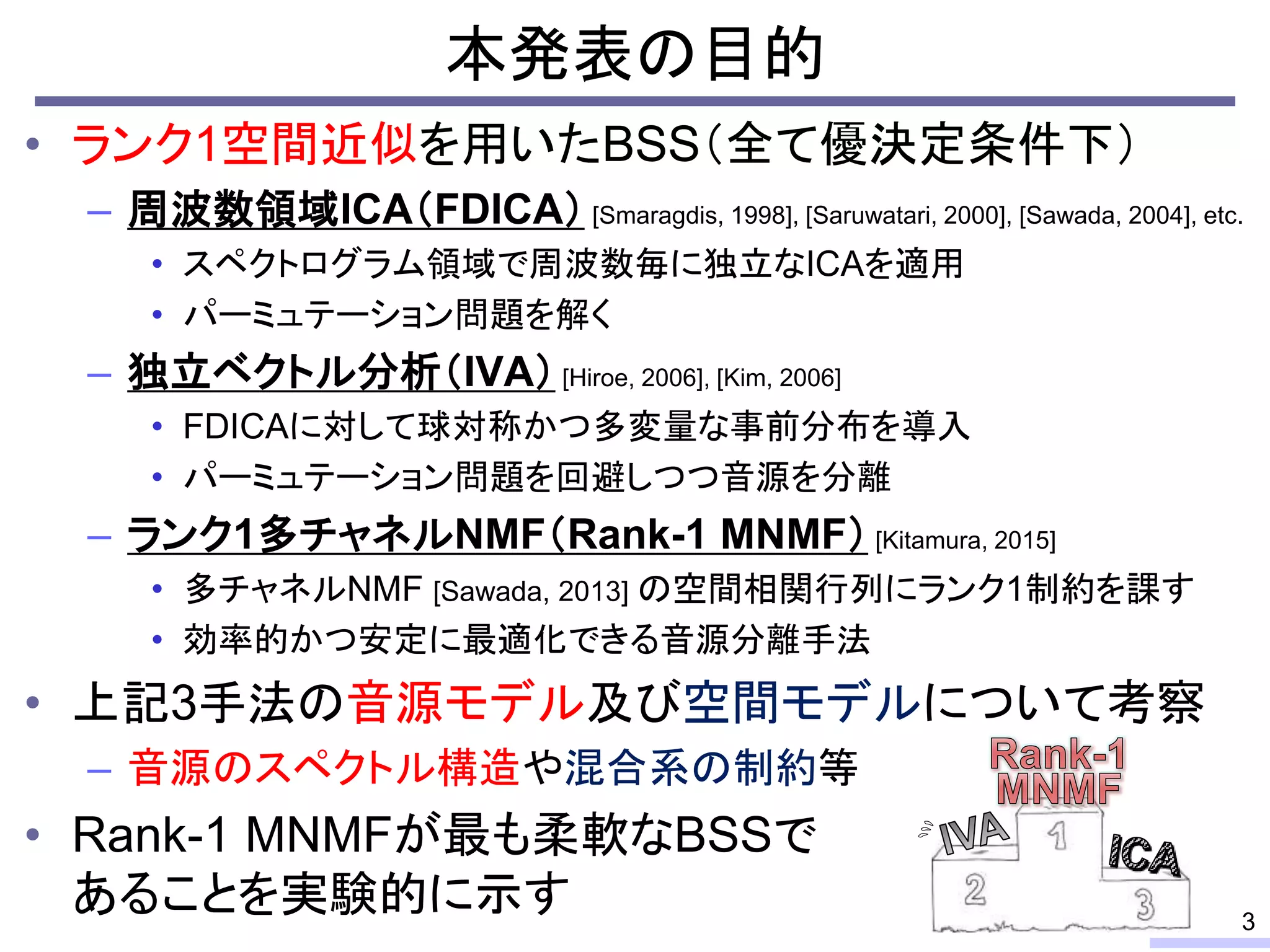

![本発表の目的
• ランク1空間近似を用いたBSS（全て優決定条件下）
– 周波数領域ICA（FDICA） [Smaragdis, 1998], [Saruwatari, 2000], [Sawada, 2004], etc.
• スペクトログラム領域で周波数毎に独立なICAを適用
• パーミュテーション問題を解く
– 独立ベクトル分析（IVA） [Hiroe, 2006], [Kim, 2006]
• FDICAに対して球対称かつ多変量な事前分布を導入
• パーミュテーション問題を回避しつつ音源を分離
– ランク1多チャネルNMF（Rank-1 MNMF） [Kitamura, 2015]
• 多チャネルNMF [Sawada, 2013] の空間相関行列にランク1制約を課す
• 効率的かつ安定に最適化できる音源分離手法
• 上記3手法の音源モデル及び空間モデルについて考察
– 音源のスペクトル構造や混合系の制約等
• Rank-1 MNMFが最も柔軟なBSSで
あることを実験的に示す 3](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-3-2048.jpg){kind=icon}

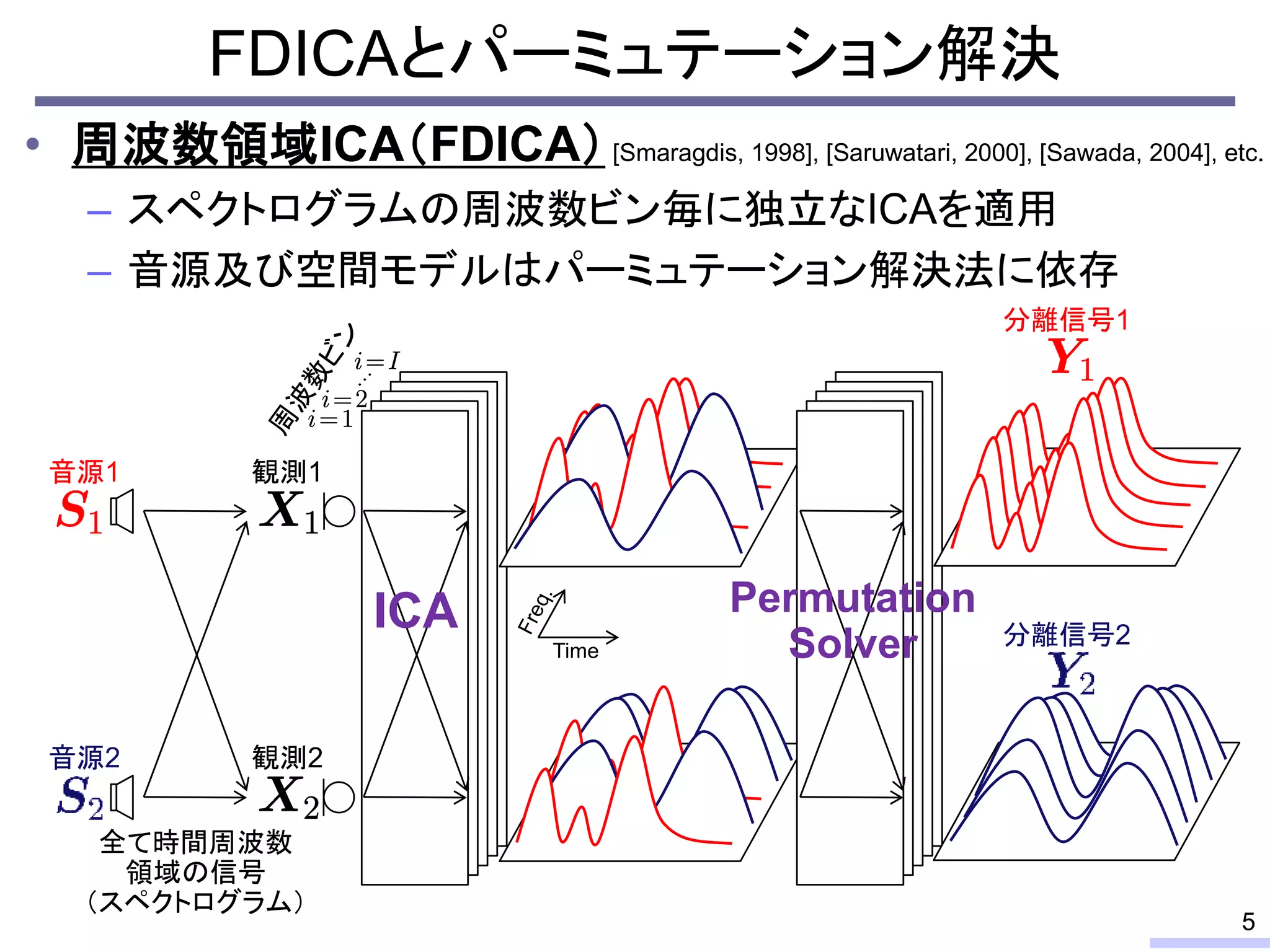

![FDICAとパーミュテーション解決
5
ICA
全て時間周波数
領域の信号
（スペクトログラム）
音源1
音源2
観測1
観測2
Permutation
Solver
分離信号1
分離信号2Time
• 周波数領域ICA（FDICA）[Smaragdis, 1998], [Saruwatari, 2000], [Sawada, 2004], etc.
– スペクトログラムの周波数ビン毎に独立なICAを適用
– 音源及び空間モデルはパーミュテーション解決法に依存](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-5-2048.jpg){kind=icon}

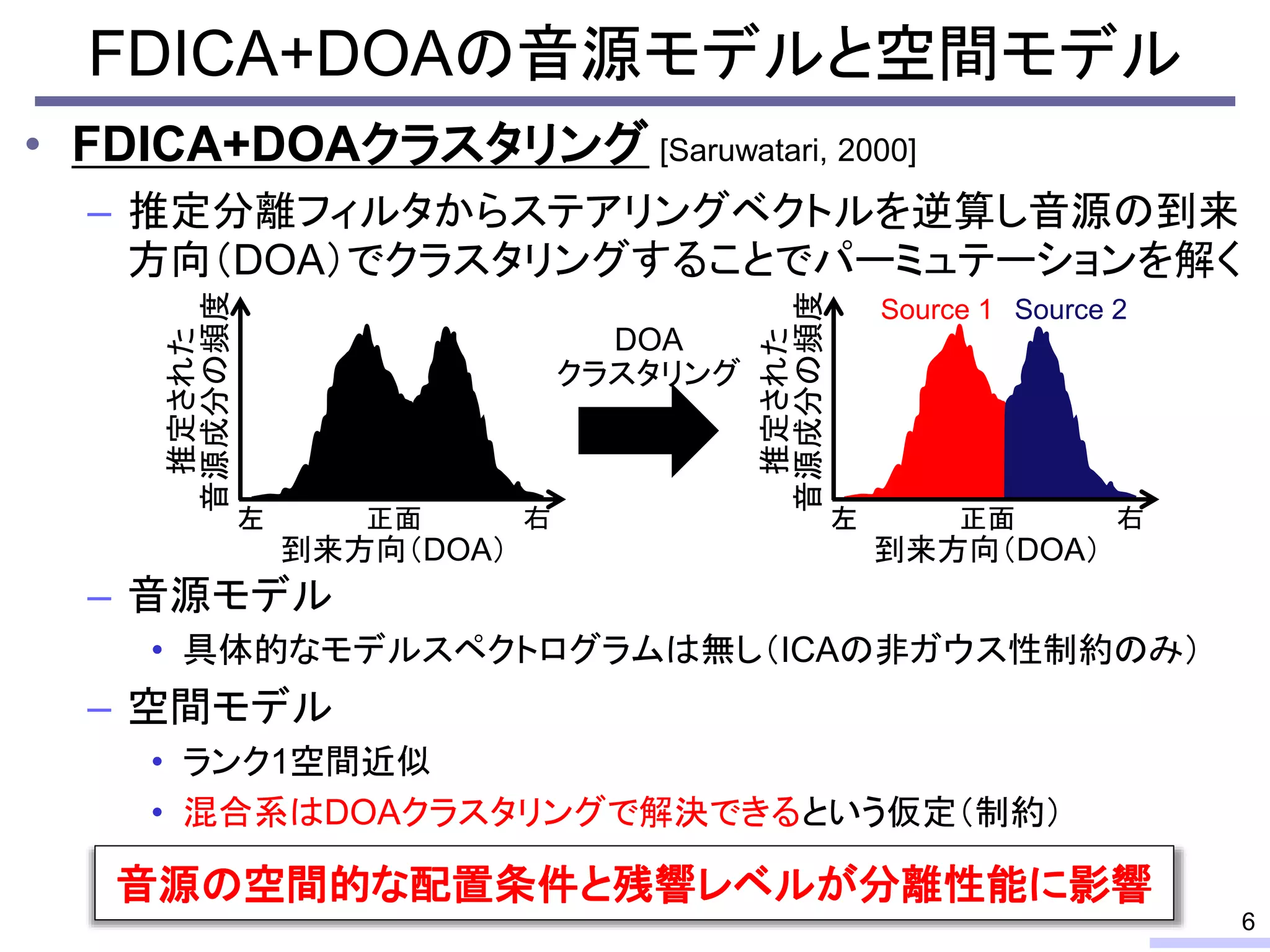

![FDICA+DOAの音源モデルと空間モデル
6
• FDICA+DOAクラスタリング [Saruwatari, 2000]
– 推定分離フィルタからステアリングベクトルを逆算し音源の到来
方向（DOA）でクラスタリングすることでパーミュテーションを解く
– 音源モデル
• 具体的なモデルスペクトログラムは無し（ICAの非ガウス性制約のみ）
– 空間モデル
• ランク1空間近似
• 混合系はDOAクラスタリングで解決できるという仮定（制約）
推定された
音源成分の頻度
到来方向（DOA）
正面左 右
推定された
音源成分の頻度
到来方向（DOA）
正面左 右
DOA
クラスタリング
Source 1 Source 2
音源の空間的な配置条件と残響レベルが分離性能に影響](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-6-2048.jpg){kind=icon}

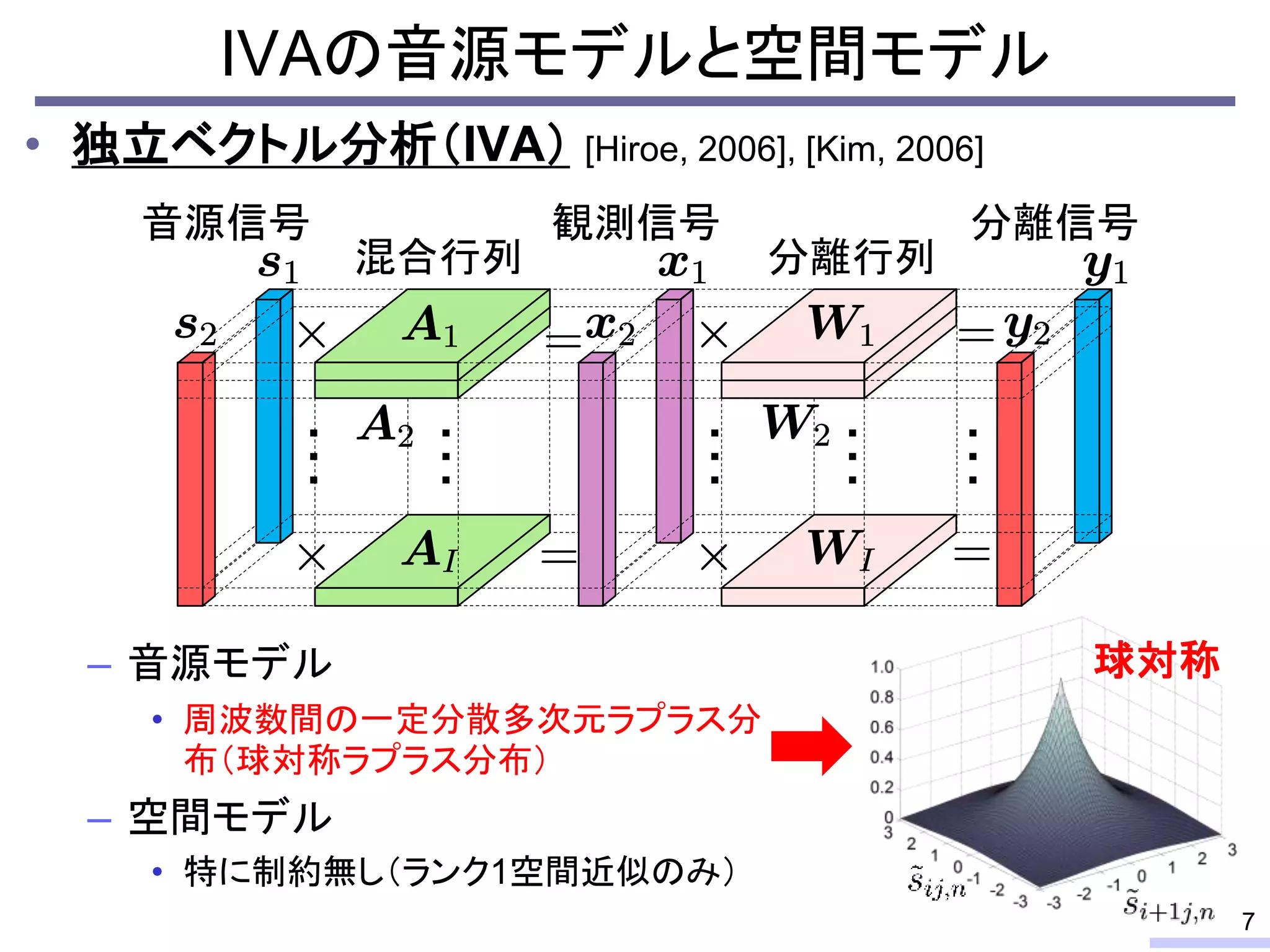

![• 独立ベクトル分析（IVA） [Hiroe, 2006], [Kim, 2006]
– 音源モデル
• 周波数間の一定分散多次元ラプラス分
布（球対称ラプラス分布）
– 空間モデル
• 特に制約無し（ランク1空間近似のみ）
IVAの音源モデルと空間モデル
7
…
…
音源信号
混合行列
…
…
…
観測信号
分離行列
分離信号
球対称](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-7-2048.jpg){kind=icon}

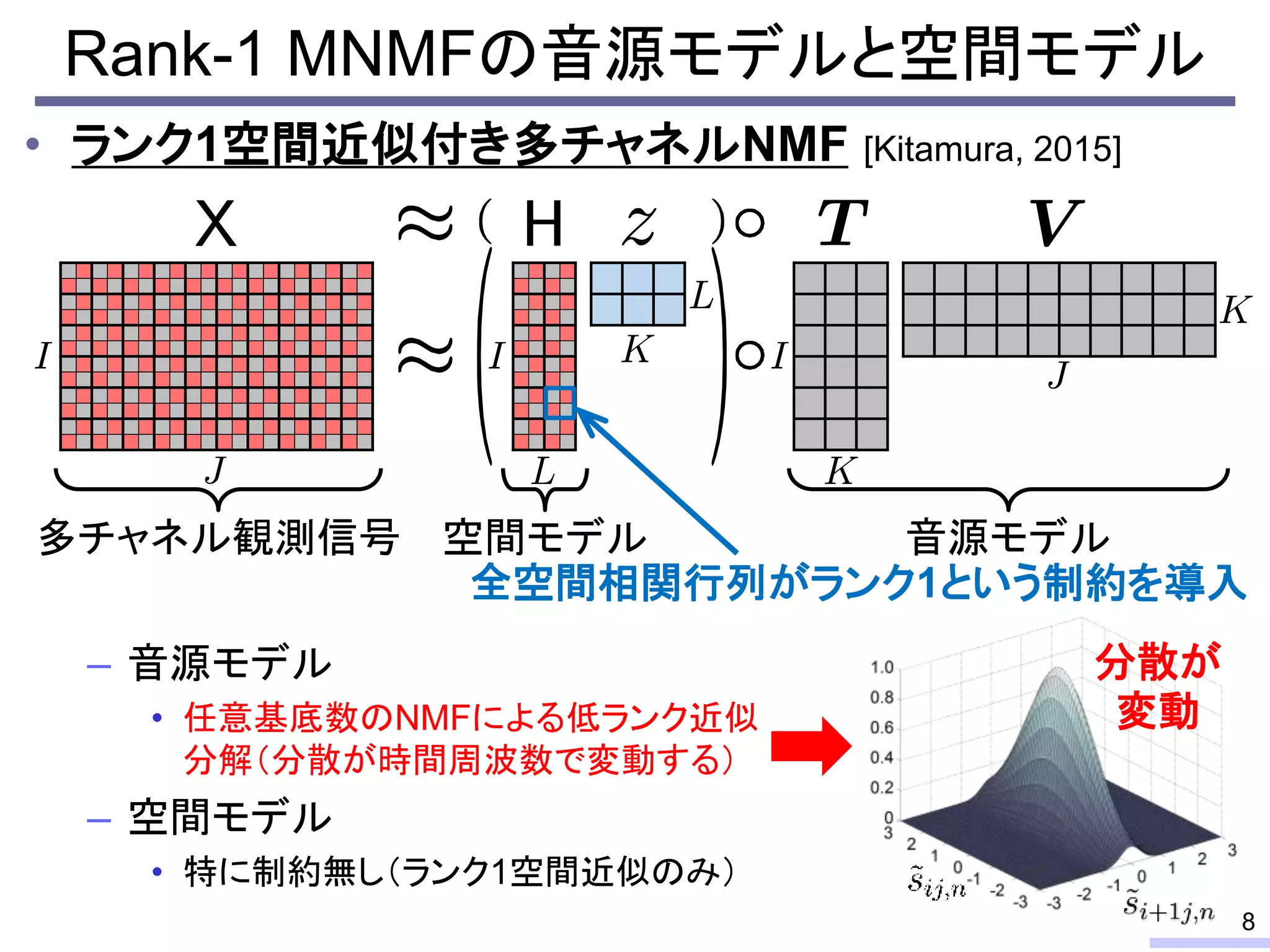

![音源モデル空間モデル多チャネル観測信号
Rank-1 MNMFの音源モデルと空間モデル
8
全空間相関行列がランク1という制約を導入
• ランク1空間近似付き多チャネルNMF [Kitamura, 2015]
– 音源モデル
• 任意基底数のNMFによる低ランク近似
分解（分散が時間周波数で変動する）
– 空間モデル
• 特に制約無し（ランク1空間近似のみ）
分散が
変動](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-8-2048.jpg){kind=icon}

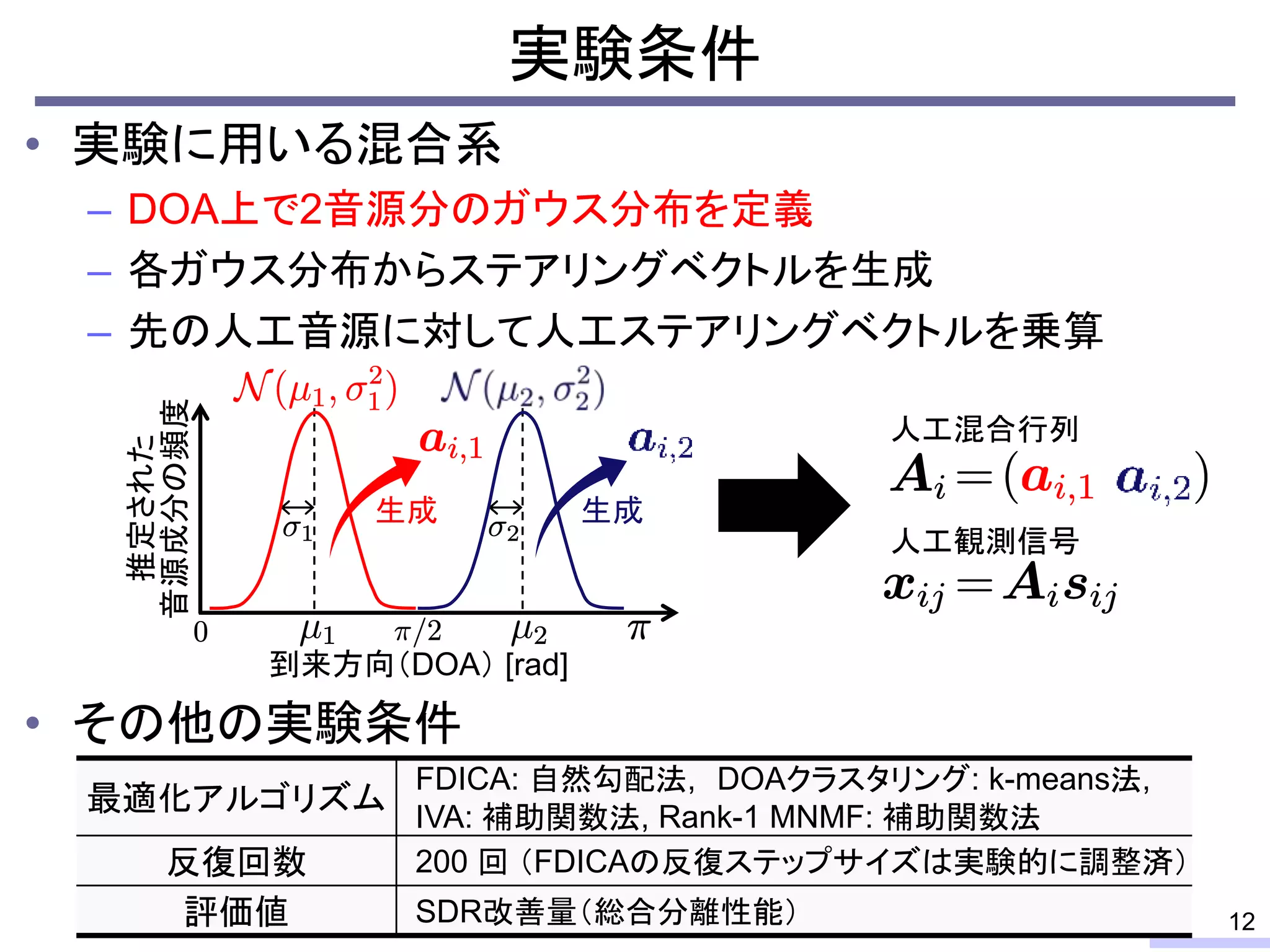

![• 実験に用いる混合系
– DOA上で2音源分のガウス分布を定義
– 各ガウス分布からステアリングベクトルを生成
– 先の人工音源に対して人工ステアリングベクトルを乗算
• その他の実験条件
実験条件
12
最適化アルゴリズム
FDICA: 自然勾配法, DOAクラスタリング: k-means法,
IVA: 補助関数法, Rank-1 MNMF: 補助関数法
反復回数 200 回 （FDICAの反復ステップサイズは実験的に調整済）
評価値 SDR改善量（総合分離性能）
人工混合行列
人工観測信号
生成 生成
推定された
音源成分の頻度
到来方向（DOA） [rad]](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-12-2048.jpg){kind=icon}

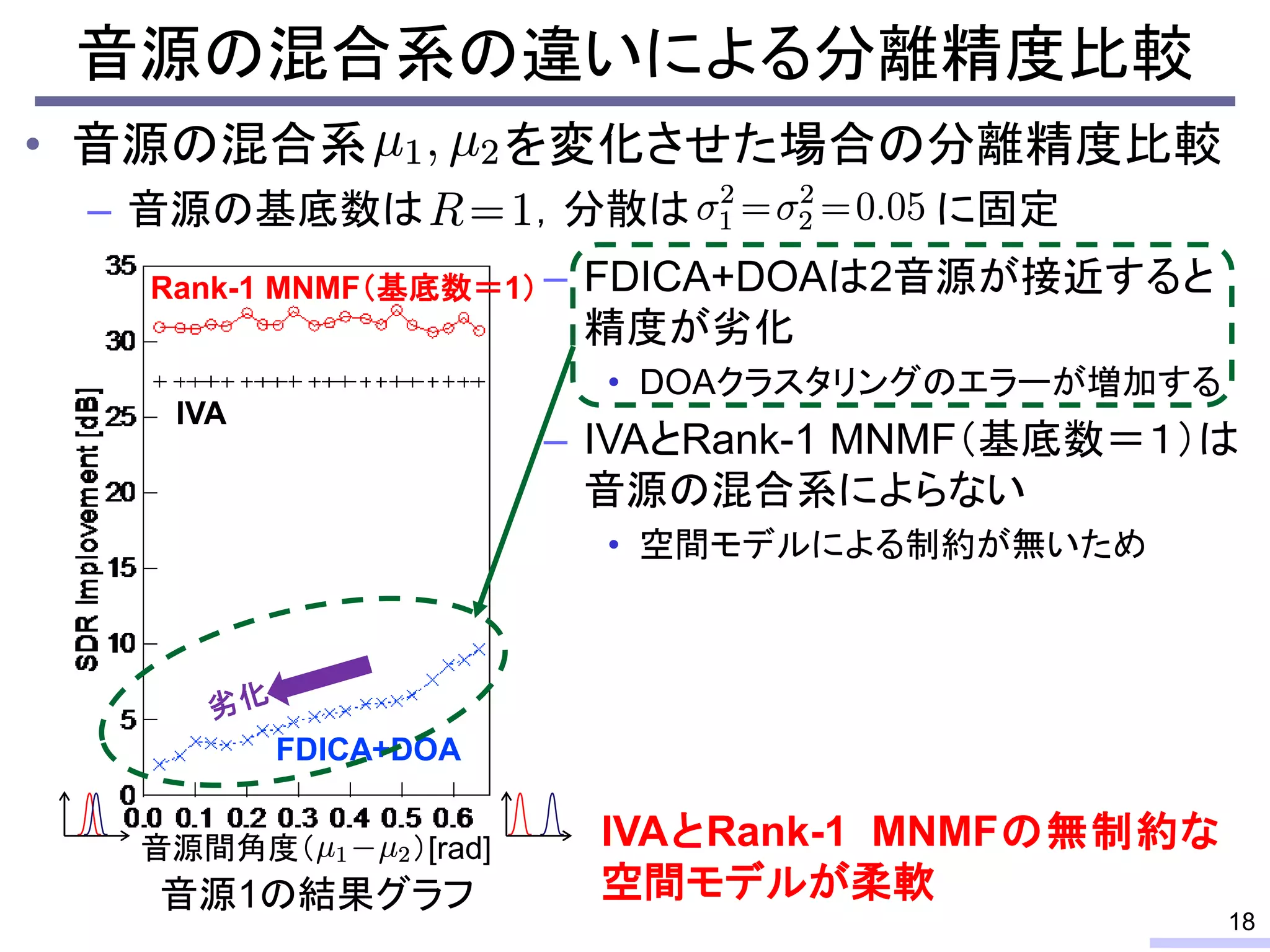

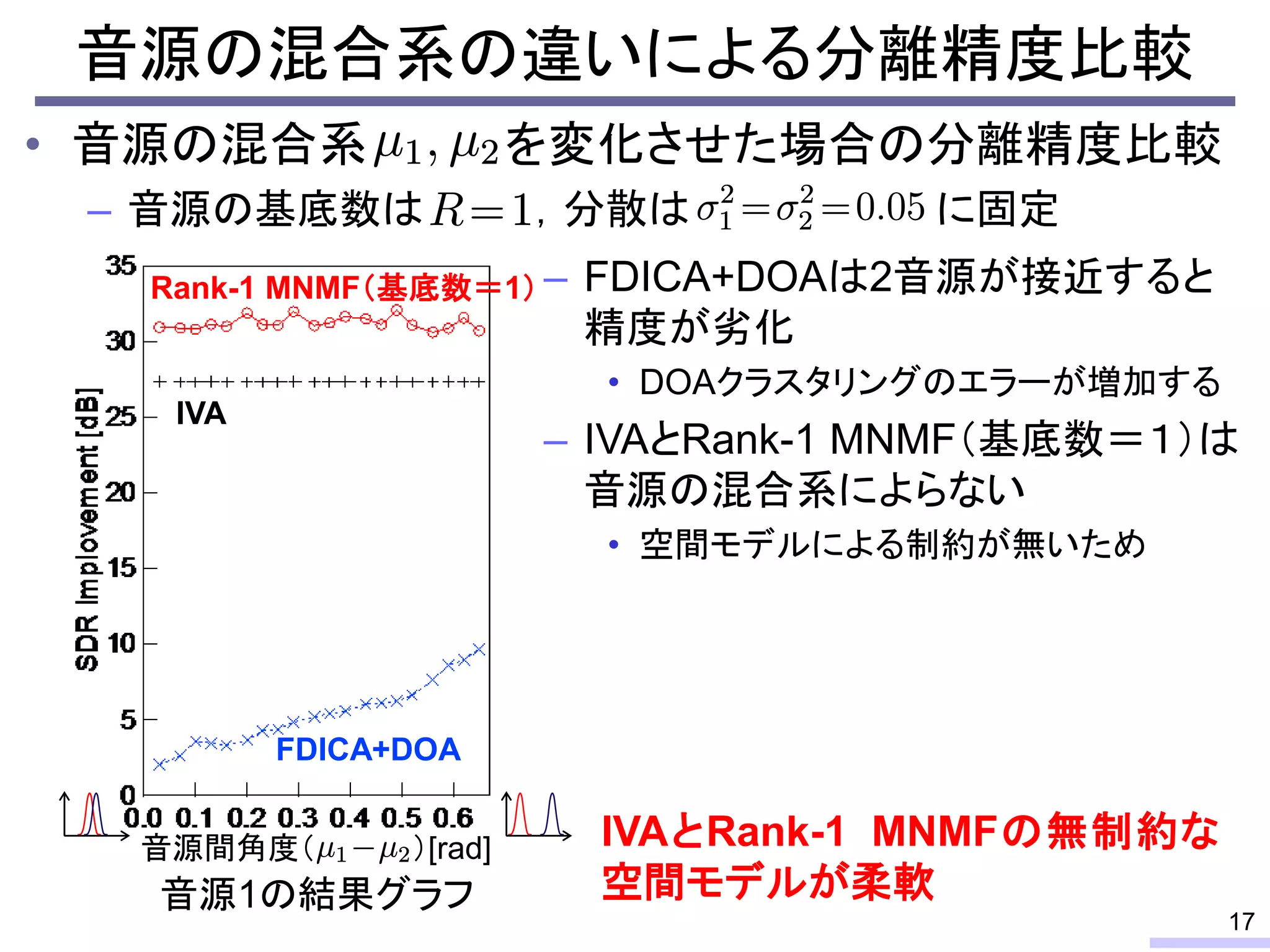

![• 音源の混合系 を変化させた場合の分離精度比較
– 音源の基底数は ，分散は に固定
音源の混合系の違いによる分離精度比較
17
– FDICA+DOAは2音源が接近すると
精度が劣化
• DOAクラスタリングのエラーが増加する
– IVAとRank-1 MNMF（基底数＝１）は
音源の混合系によらない
• 空間モデルによる制約が無いため
IVAとRank-1 MNMFの無制約な
空間モデルが柔軟音源1の結果グラフ
FDICA+DOA
Rank-1 MNMF（基底数＝1）
IVA
音源間角度（ ）[rad]](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-17-2048.jpg){kind=icon}

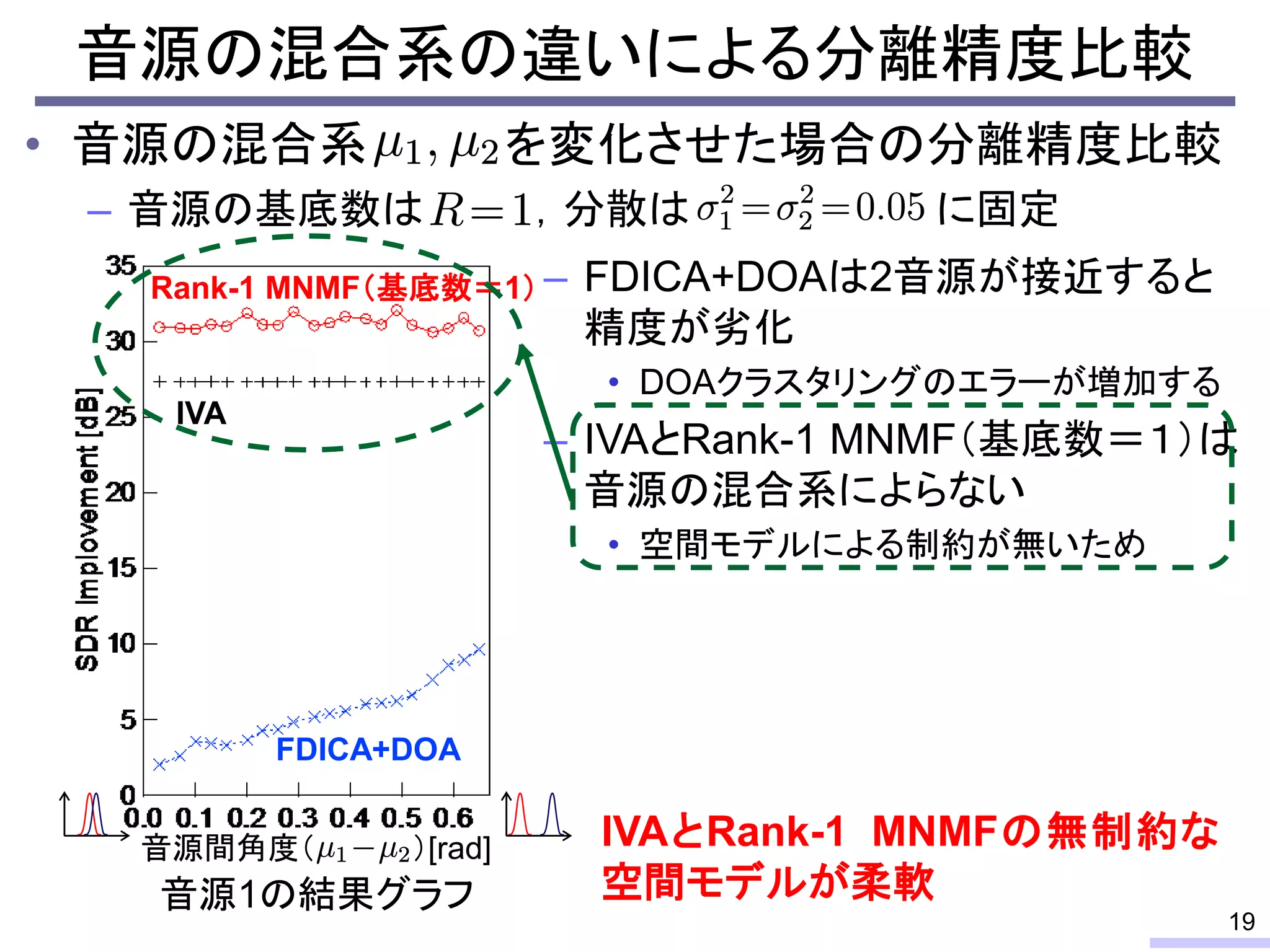

![• 音源の混合系 を変化させた場合の分離精度比較
– 音源の基底数は ，分散は に固定
音源の混合系の違いによる分離精度比較
18
– FDICA+DOAは2音源が接近すると
精度が劣化
• DOAクラスタリングのエラーが増加する
– IVAとRank-1 MNMF（基底数＝１）は
音源の混合系によらない
• 空間モデルによる制約が無いため
IVAとRank-1 MNMFの無制約な
空間モデルが柔軟音源1の結果グラフ
FDICA+DOA
Rank-1 MNMF（基底数＝1）
IVA
音源間角度（ ）[rad]](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-18-2048.jpg){kind=icon}
![• 音源の混合系 を変化させた場合の分離精度比較
– 音源の基底数は ，分散は に固定
音源の混合系の違いによる分離精度比較
19
– FDICA+DOAは2音源が接近すると
精度が劣化
• DOAクラスタリングのエラーが増加する
– IVAとRank-1 MNMF（基底数＝１）は
音源の混合系によらない
• 空間モデルによる制約が無いため
IVAとRank-1 MNMFの無制約な
空間モデルが柔軟音源1の結果グラフ
FDICA+DOA
Rank-1 MNMF（基底数＝1）
IVA
音源間角度（ ）[rad]](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-19-2048.jpg){kind=icon}

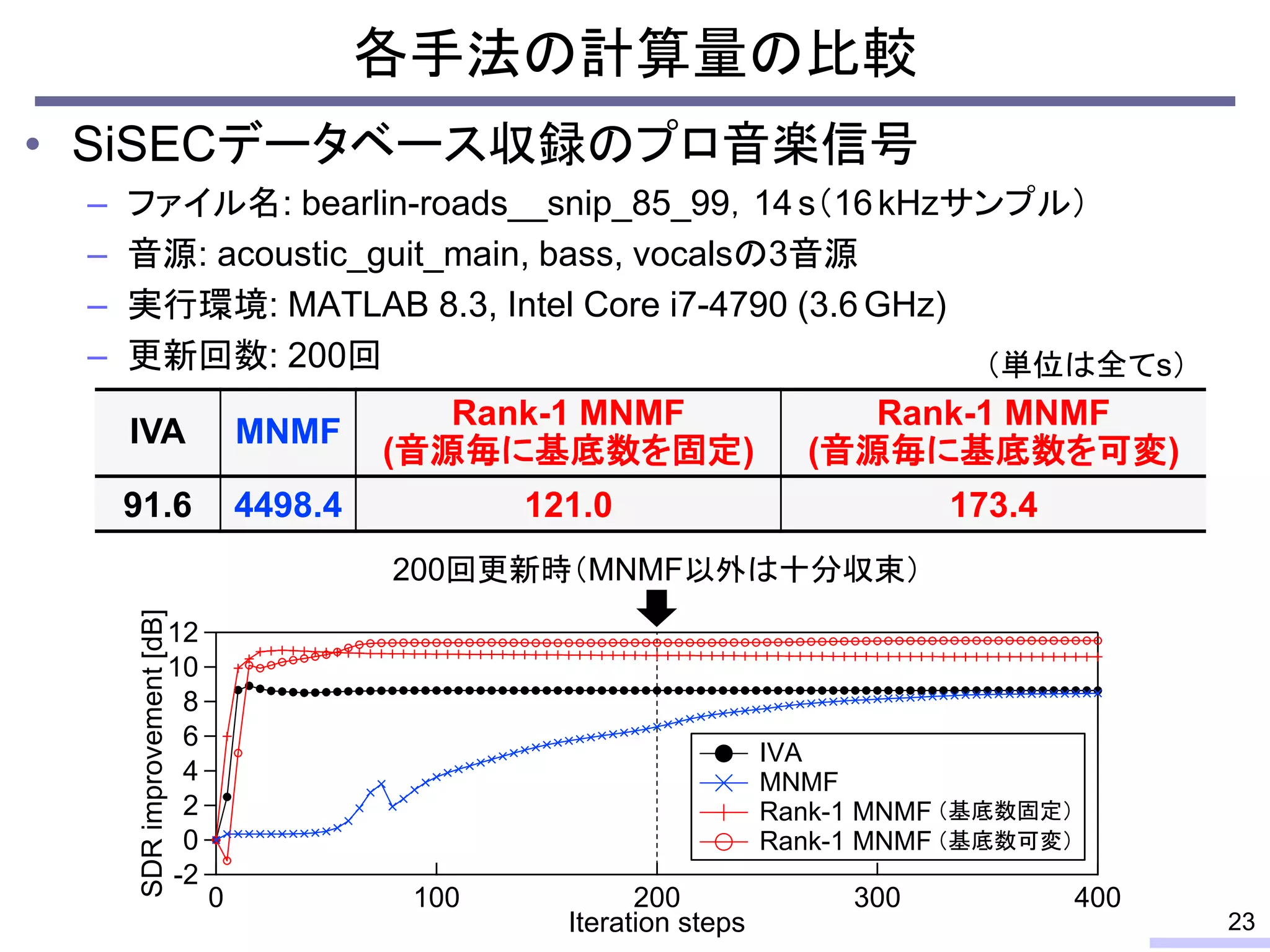

![• SiSECデータベース収録のプロ音楽信号
– ファイル名: bearlin-roads__snip_85_99，14 s（16kHzサンプル）
– 音源: acoustic_guit_main, bass, vocalsの3音源
– 実行環境: MATLAB 8.3, Intel Core i7-4790 (3.6 GHz)
– 更新回数: 200回
各手法の計算量の比較
23
IVA MNMF
Rank-1 MNMF
(音源毎に基底数を固定)
Rank-1 MNMF
(音源毎に基底数を可変)
91.6 4498.4 121.0 173.4
（単位は全てs）
12
10
8
6
4
2
0
-2
SDRimprovement[dB]
4003002001000
Iteration steps
IVA
MNMF
Rank-1 MNMF
Rank-1 MNMF
（基底数固定）
（基底数可変）
200回更新時（MNMF以外は十分収束）](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-23-2048.jpg){kind=icon}

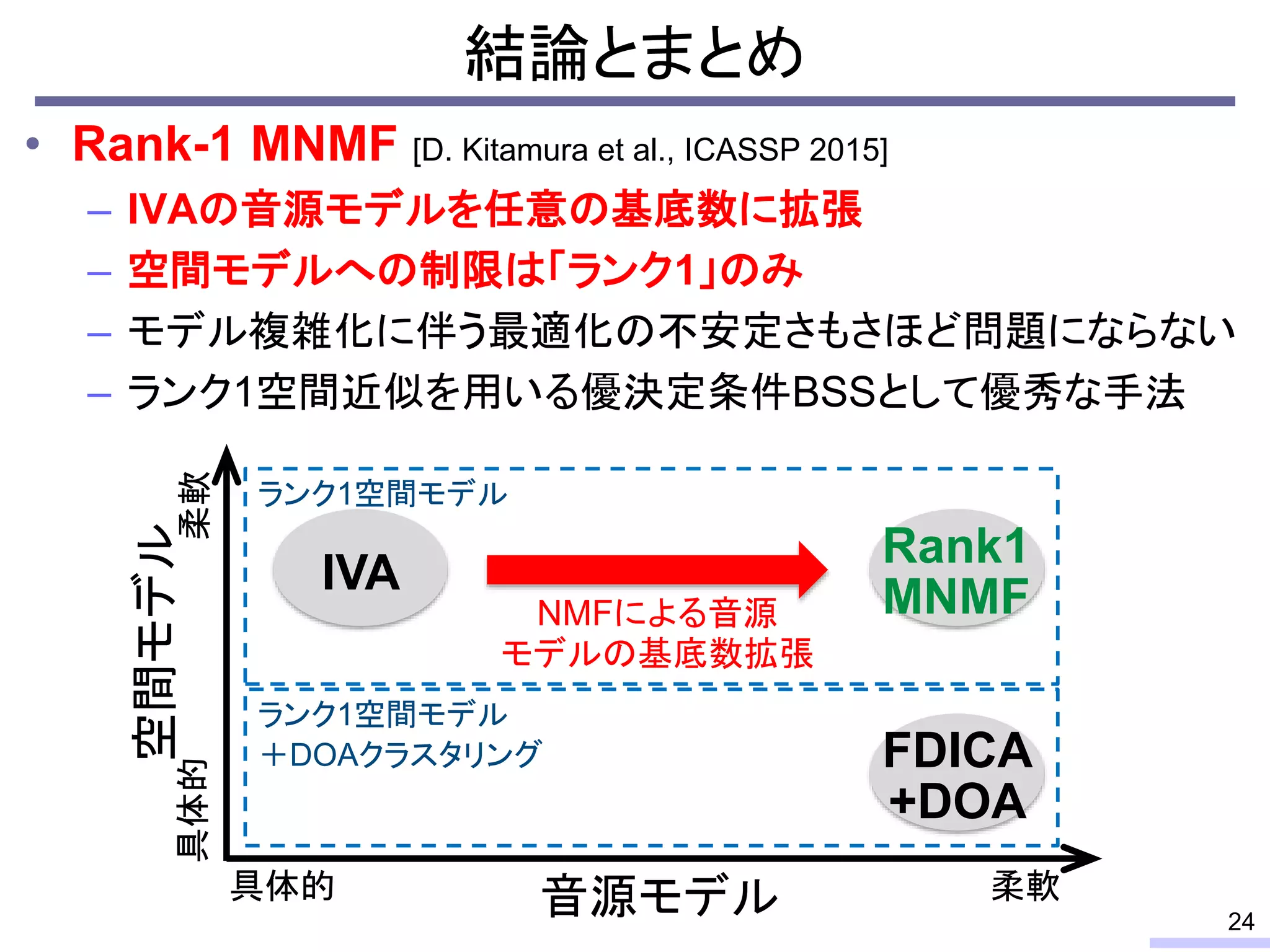

![結論とまとめ
• Rank-1 MNMF [D. Kitamura et al., ICASSP 2015]
– IVAの音源モデルを任意の基底数に拡張
– 空間モデルへの制限は「ランク1」のみ
– モデル複雑化に伴う最適化の不安定さもさほど問題にならない
– ランク1空間近似を用いる優決定条件BSSとして優秀な手法
24
音源モデル
空間モデル
柔軟具体的
柔軟具体的
IVA
Rank1
MNMFNMFによる音源
モデルの基底数拡張
FDICA
+DOA
ランク1空間モデル
ランク1空間モデル
＋DOAクラスタリング](https://image.slidesharecdn.com/kitamura2015asjspringver2-150918110645-lva1-app6891/75/1-BSS-Study-on-Source-and-Spatial-Models-for-BSS-with-Rank-1-Spatial-Approximation-in-Japanese-24-2048.jpg){kind=icon}
Uploaded byDaichi Kitamura
ランク1空間近似を用いたBSSにおける音源及び空間モデルの考察 Study on Source and Spatial Models for BSS with Rank-1 Spatial Approximation (in Japanese)
Presented at 2015 Autumn Meeting of Acoustical Society of Japan (domestic conference) 北村大地, 猿渡洋, 小野順貴, 澤田宏, 亀岡弘和, "ランク1空間近似を用いたBSSにおける音源及び空間モデルの考察," 日本音響学会 2015年秋季研究発表会, 3-6-10, pp.583-586, Fukushima, September 2015. Daichi Kitamura, Hiroshi Saruwatari, Nobutaka Ono, Hiroshi Sawada, Hirokazu Kameoka, "Study on source and spatial models for BSS with rank-1 spatial approximation," Proceedings of 2015 Autumn Meeting of Acoustical Society of Japan, 3-6-10, pp.583-586, Fukushima, September 2015 (in Japanese).
More Related Content
Similar to ランク1空間近似を用いたBSSにおける音源及び空間モデルの考察 Study on Source and Spatial Models for BSS with Rank-1 Spatial Approximation (in Japanese)
ランク1空間近似を用いたBSSにおける音源及び空間モデルの考察 Study on Source and Spatial Models for BSS with Rank-1 Spatial Approximation (in Japanese)
- 1. ランク1空間近似を用いたBSSにおける 音源及び空間モデルの考察 総合研究大学院大学 博士課程2年 東京大学 国立情報学研究所/総合研究大学院大学 NTT 東京大学/NTT Study onSource and Spatial Models for BSS with Rank-1 Spatial Approximation ○北村大地 猿渡洋 小野順貴 澤田宏 亀岡弘和
- 2. 研究の背景 • ブラインド音源分離（blind sourceseparation: BSS） – 観測信号のみ（混合系は未知）から音源信号を推定する技術 – 優決定条件（音源数 録音マイク数）におけるBSS • 独立成分分析（ICA） [Comon, 1994] 等 – 劣決定条件（音源数 録音マイク数）におけるBSS • 時間周波数マスク [Araki, 2007]，非負値行列因子分解（NMF）[Lee, 1999] 等 • BSSの応用 – 話者分離，雑音抑圧，音楽信号解析，音場再現の前処理 etc. 2 音源信号 観測信号 分離信号 混合系 分離系
- 3. 本発表の目的 • ランク1空間近似を用いたBSS（全て優決定条件下） – 周波数領域ICA（FDICA）[Smaragdis, 1998], [Saruwatari, 2000], [Sawada, 2004], etc. • スペクトログラム領域で周波数毎に独立なICAを適用 • パーミュテーション問題を解く – 独立ベクトル分析（IVA） [Hiroe, 2006], [Kim, 2006] • FDICAに対して球対称かつ多変量な事前分布を導入 • パーミュテーション問題を回避しつつ音源を分離 – ランク1多チャネルNMF（Rank-1 MNMF） [Kitamura, 2015] • 多チャネルNMF [Sawada, 2013] の空間相関行列にランク1制約を課す • 効率的かつ安定に最適化できる音源分離手法 • 上記3手法の音源モデル及び空間モデルについて考察 – 音源のスペクトル構造や混合系の制約等 • Rank-1 MNMFが最も柔軟なBSSで あることを実験的に示す 3

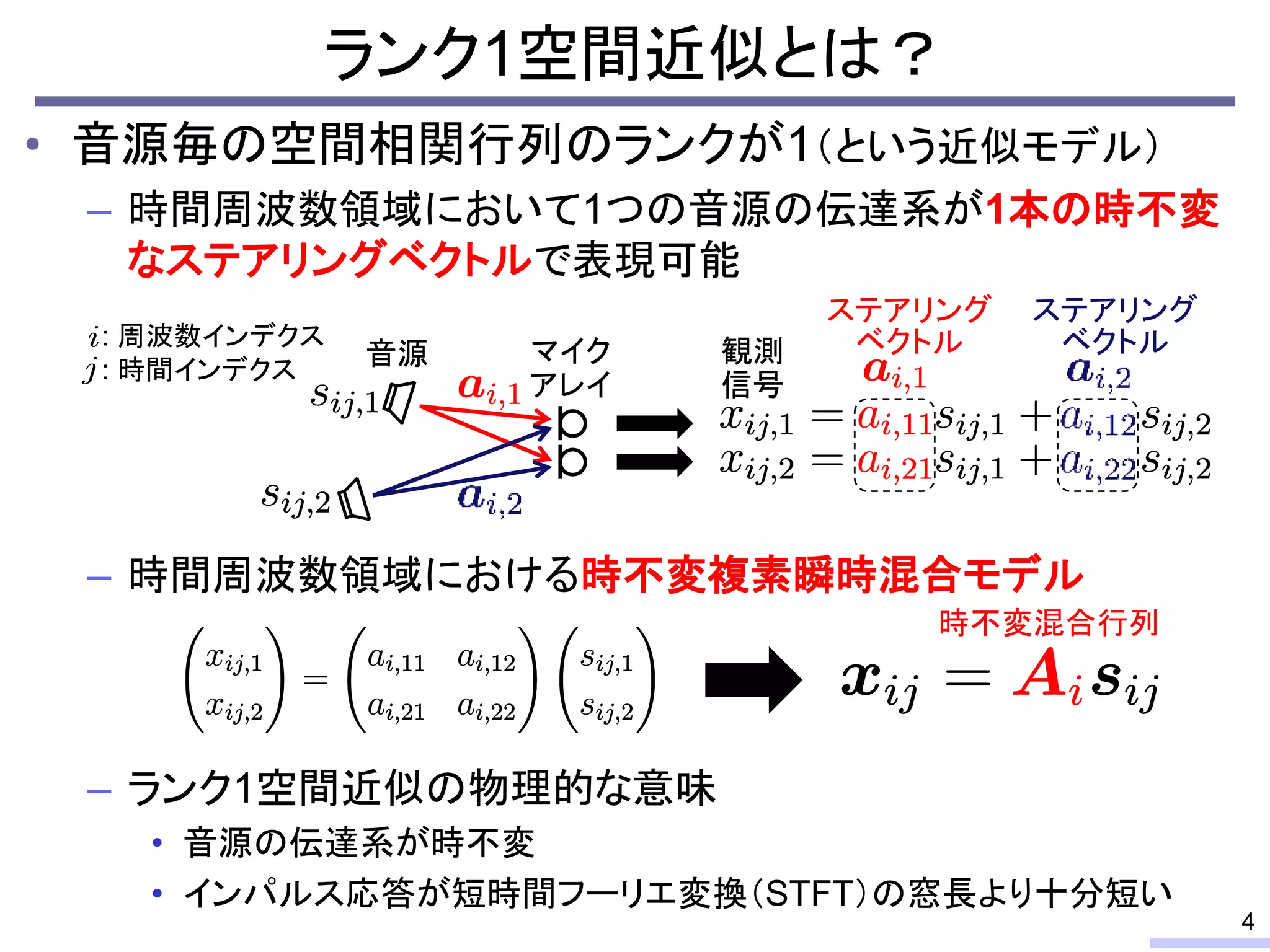

- 4. ランク1空間近似とは？ • 音源毎の空間相関行列のランクが1（という近似モデル） – 時間周波数領域において1つの音源の伝達系が1本の時不変 なステアリングベクトルで表現可能 –時間周波数領域における時不変複素瞬時混合モデル – ランク1空間近似の物理的な意味 • 音源の伝達系が時不変 • インパルス応答が短時間フーリエ変換（STFT）の窓長より十分短い 4 マイク アレイ 観測 信号 音源 : 周波数インデクス : 時間インデクス 時不変混合行列 ステアリング ベクトル ステアリング ベクトル
- 5. FDICAとパーミュテーション解決 5 ICA 全て時間周波数 領域の信号 （スペクトログラム） 音源1 音源2 観測1 観測2 Permutation Solver 分離信号1 分離信号2Time • 周波数領域ICA（FDICA）[Smaragdis, 1998],[Saruwatari, 2000], [Sawada, 2004], etc. – スペクトログラムの周波数ビン毎に独立なICAを適用 – 音源及び空間モデルはパーミュテーション解決法に依存
- 6. FDICA+DOAの音源モデルと空間モデル 6 • FDICA+DOAクラスタリング [Saruwatari,2000] – 推定分離フィルタからステアリングベクトルを逆算し音源の到来 方向（DOA）でクラスタリングすることでパーミュテーションを解く – 音源モデル • 具体的なモデルスペクトログラムは無し（ICAの非ガウス性制約のみ） – 空間モデル • ランク1空間近似 • 混合系はDOAクラスタリングで解決できるという仮定（制約） 推定された 音源成分の頻度 到来方向（DOA） 正面左 右 推定された 音源成分の頻度 到来方向（DOA） 正面左 右 DOA クラスタリング Source 1 Source 2 音源の空間的な配置条件と残響レベルが分離性能に影響
- 7. • 独立ベクトル分析（IVA） [Hiroe,2006], [Kim, 2006] – 音源モデル • 周波数間の一定分散多次元ラプラス分 布（球対称ラプラス分布） – 空間モデル • 特に制約無し（ランク1空間近似のみ） IVAの音源モデルと空間モデル 7 … … 音源信号 混合行列 … … … 観測信号 分離行列 分離信号 球対称
- 8. 音源モデル空間モデル多チャネル観測信号 Rank-1 MNMFの音源モデルと空間モデル 8 全空間相関行列がランク1という制約を導入 • ランク1空間近似付き多チャネルNMF[Kitamura, 2015] – 音源モデル • 任意基底数のNMFによる低ランク近似 分解（分散が時間周波数で変動する） – 空間モデル • 特に制約無し（ランク1空間近似のみ） 分散が 変動

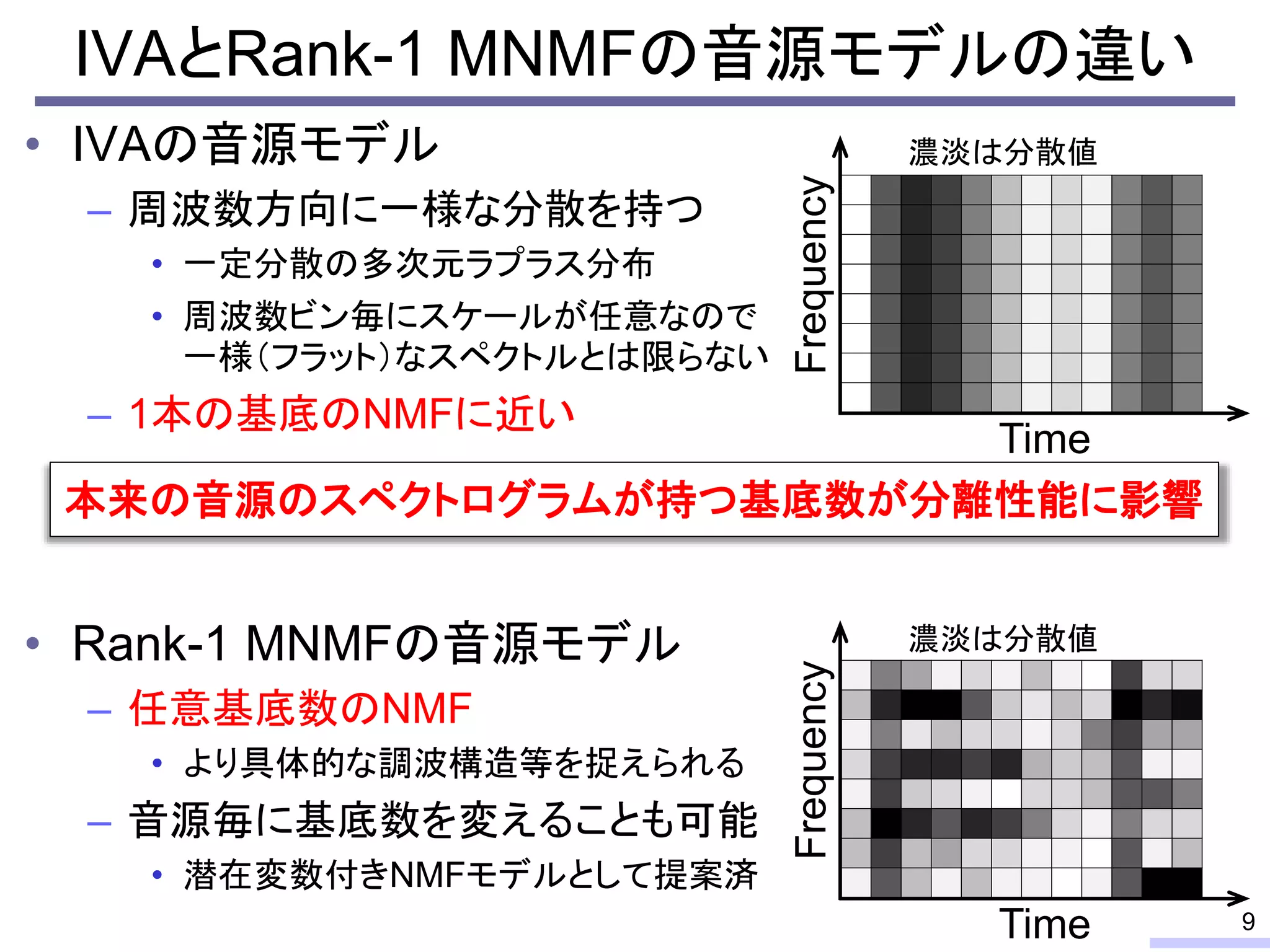

- 9. IVAとRank-1 MNMFの音源モデルの違い • IVAの音源モデル –周波数方向に一様な分散を持つ • 一定分散の多次元ラプラス分布 • 周波数ビン毎にスケールが任意なので 一様（フラット）なスペクトルとは限らない – 1本の基底のNMFに近い • Rank-1 MNMFの音源モデル – 任意基底数のNMF • より具体的な調波構造等を捉えられる – 音源毎に基底数を変えることも可能 • 潜在変数付きNMFモデルとして提案済 9 Frequency Time Frequency Time 本来の音源のスペクトログラムが持つ基底数が分離性能に影響 濃淡は分散値 濃淡は分散値

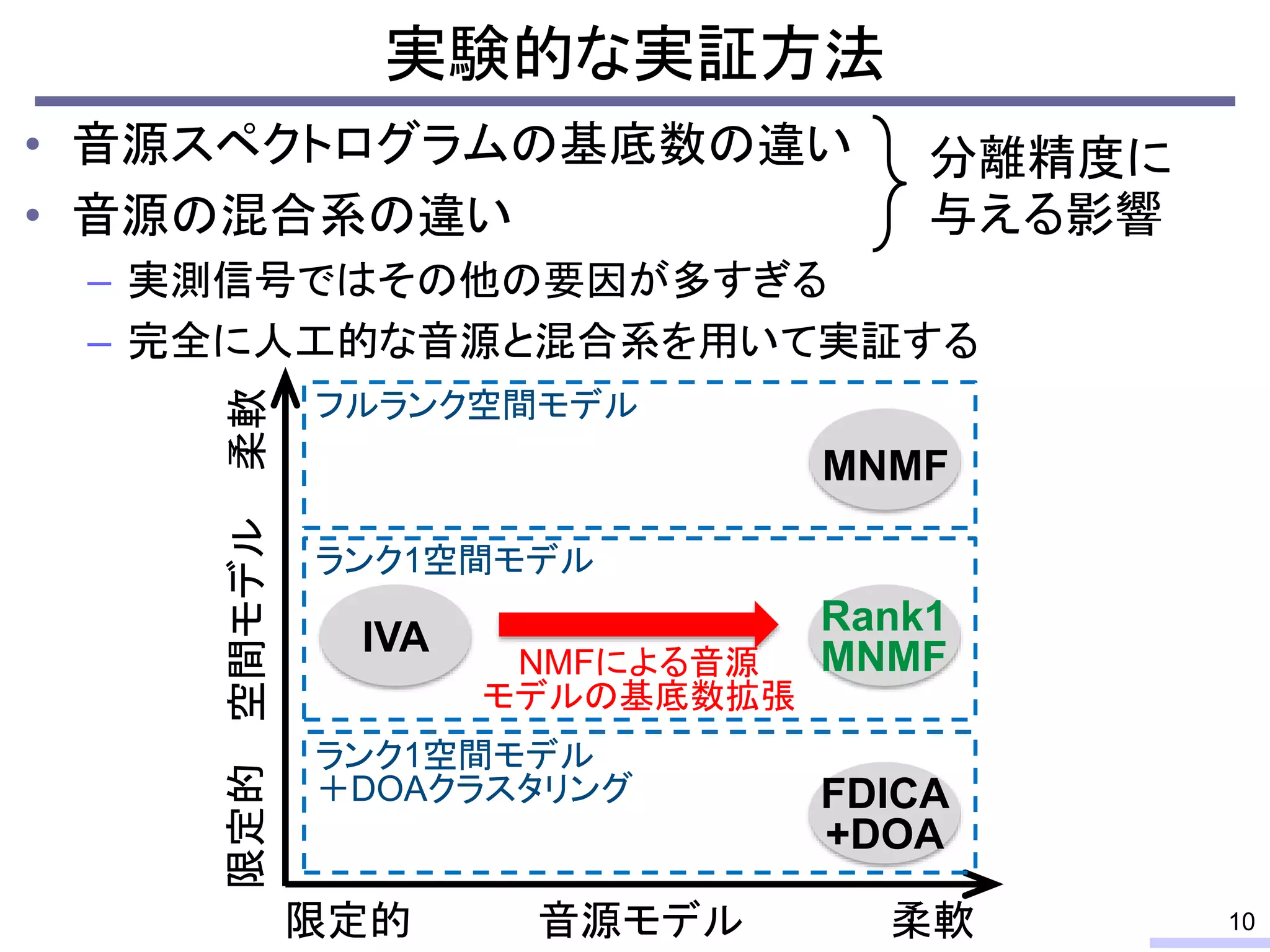

- 10. 実験的な実証方法 • 音源スペクトログラムの基底数の違い • 音源の混合系の違い –実測信号ではその他の要因が多すぎる – 完全に人工的な音源と混合系を用いて実証する 10音源モデル 空間モデル柔軟限定的 柔軟限定的 IVA MNMF Rank1 MNMFNMFによる音源 モデルの基底数拡張 FDICA +DOA ランク1空間モデル フルランク空間モデル ランク1空間モデル ＋DOAクラスタリング 分離精度に 与える影響

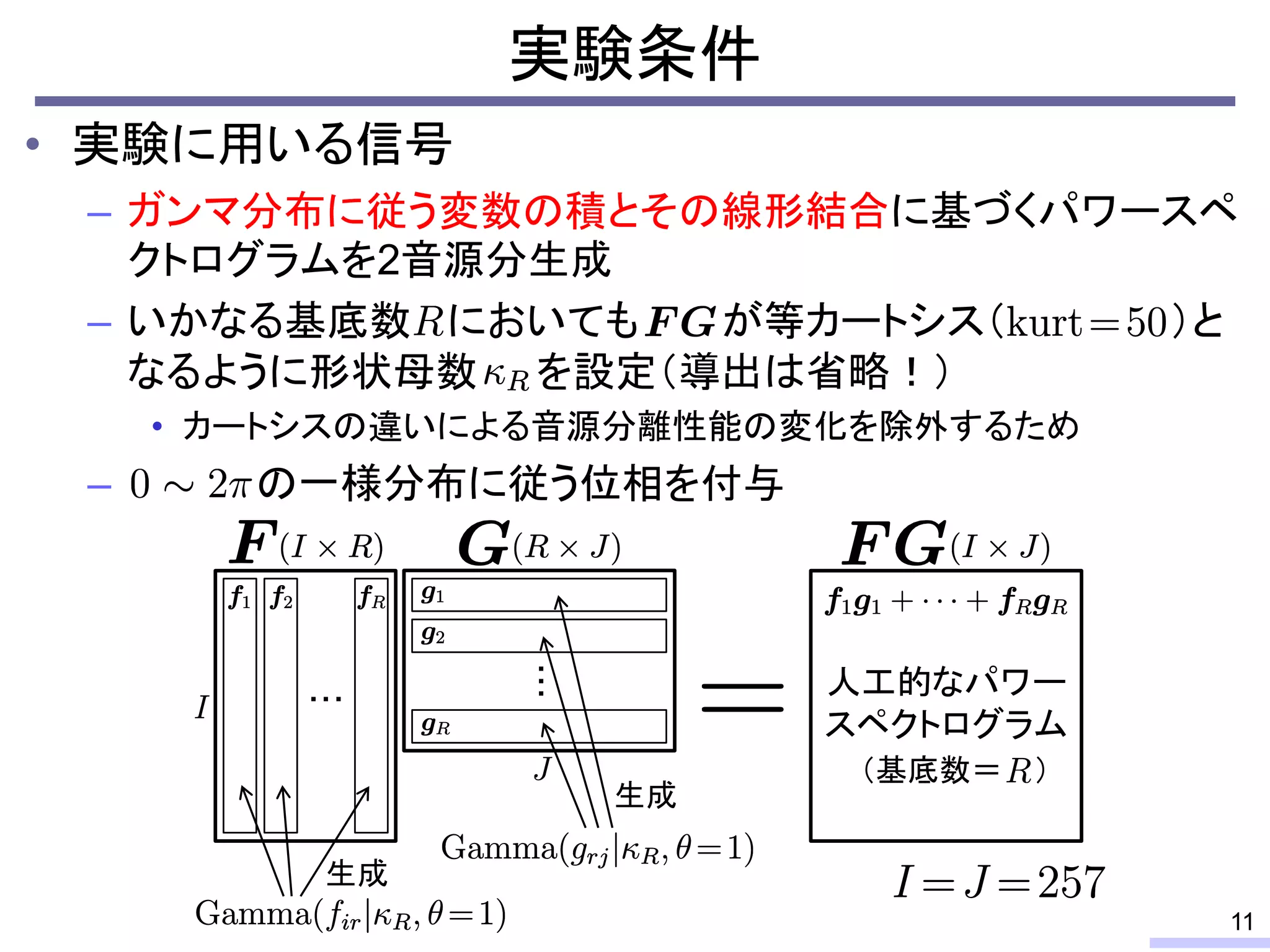

- 11. • 実験に用いる信号 – ガンマ分布に従う変数の積とその線形結合に基づくパワースペ クトログラムを2音源分生成 –いかなる基底数 においても が等カートシス（ ）と なるように形状母数 を設定（導出は省略！） • カートシスの違いによる音源分離性能の変化を除外するため – の一様分布に従う位相を付与 実験条件 11 ・・・ ・・・ 人工的なパワー スペクトログラム （基底数＝ ） 生成 生成
- 12. • 実験に用いる混合系 – DOA上で2音源分のガウス分布を定義 –各ガウス分布からステアリングベクトルを生成 – 先の人工音源に対して人工ステアリングベクトルを乗算 • その他の実験条件 実験条件 12 最適化アルゴリズム FDICA: 自然勾配法, DOAクラスタリング: k-means法, IVA: 補助関数法, Rank-1 MNMF: 補助関数法 反復回数 200 回 （FDICAの反復ステップサイズは実験的に調整済） 評価値 SDR改善量（総合分離性能） 人工混合行列 人工観測信号 生成 生成 推定された 音源成分の頻度 到来方向（DOA） [rad]

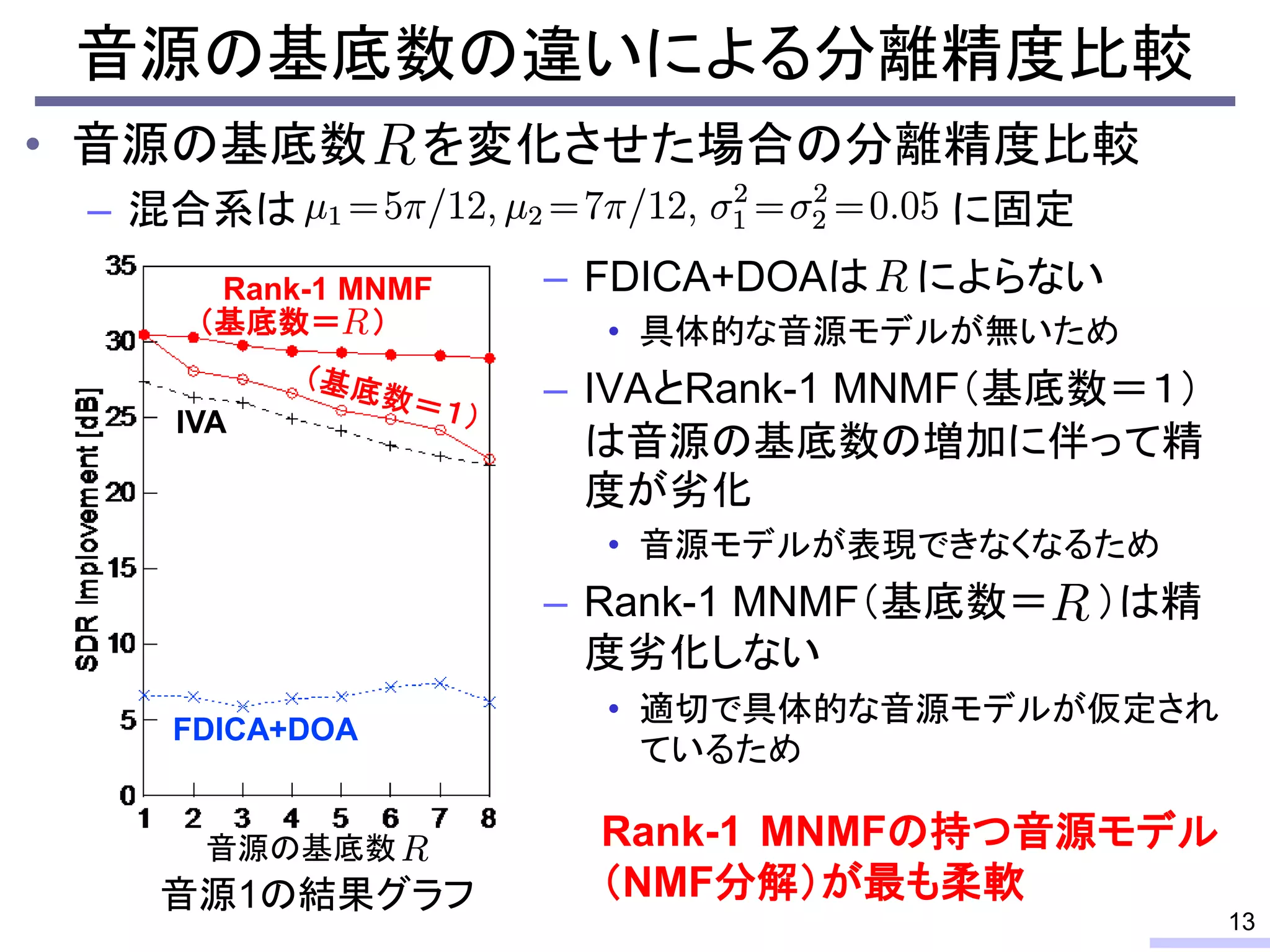

- 13. • 音源の基底数 を変化させた場合の分離精度比較 –混合系は に固定 FDICA+DOA Rank-1 MNMF IVA 音源の基底数 音源1の結果グラフ 音源の基底数の違いによる分離精度比較 13 Rank-1 MNMFの持つ音源モデル （NMF分解）が最も柔軟 （基底数＝ ） – FDICA+DOAは によらない • 具体的な音源モデルが無いため – IVAとRank-1 MNMF（基底数＝１） は音源の基底数の増加に伴って精 度が劣化 • 音源モデルが表現できなくなるため – Rank-1 MNMF（基底数＝ ）は精 度劣化しない • 適切で具体的な音源モデルが仮定され ているため

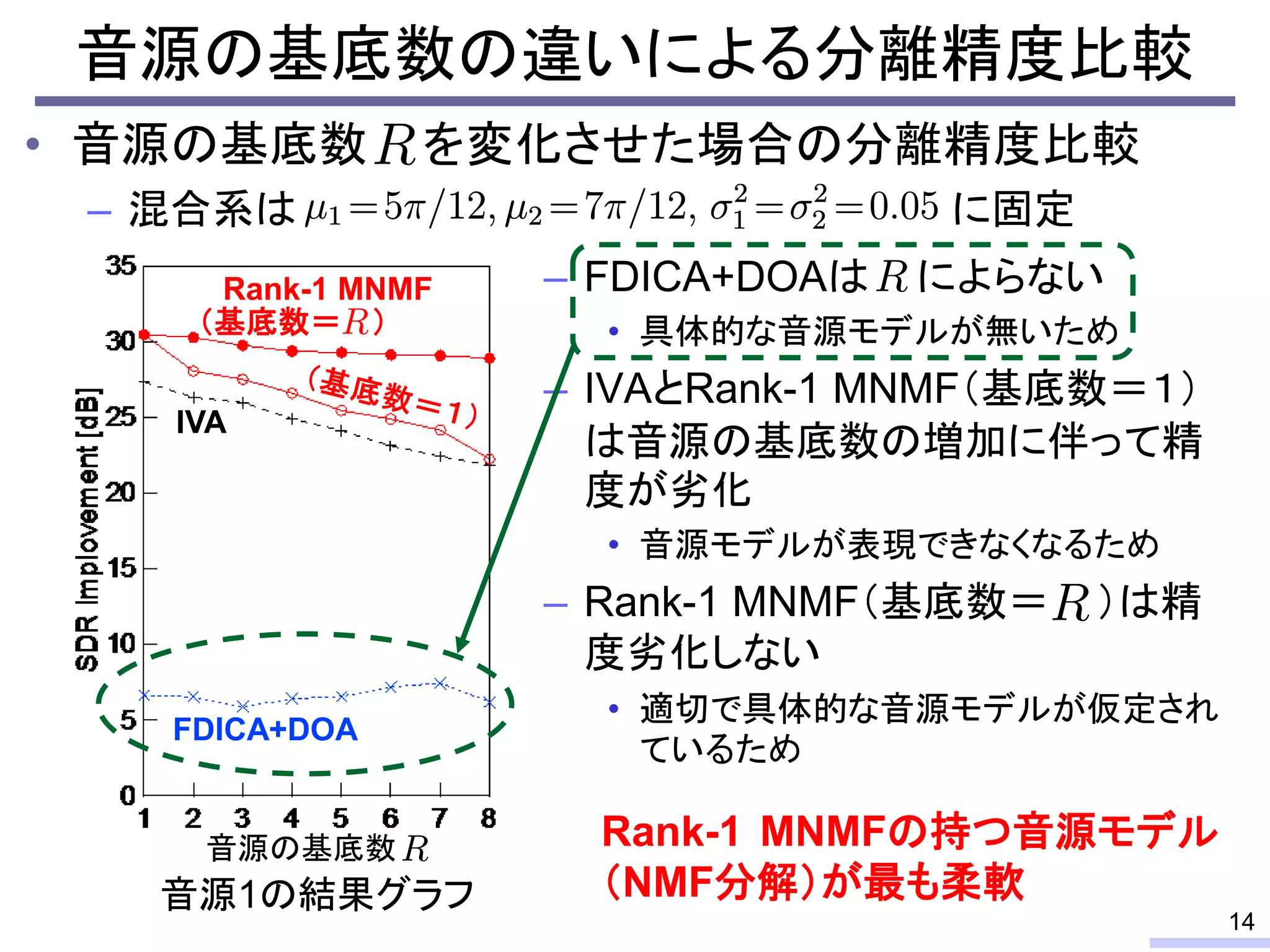

- 14. • 音源の基底数 を変化させた場合の分離精度比較 –混合系は に固定 FDICA+DOA Rank-1 MNMF IVA 音源の基底数 音源1の結果グラフ 音源の基底数の違いによる分離精度比較 14 Rank-1 MNMFの持つ音源モデル （NMF分解）が最も柔軟 （基底数＝ ） – FDICA+DOAは によらない • 具体的な音源モデルが無いため – IVAとRank-1 MNMF（基底数＝１） は音源の基底数の増加に伴って精 度が劣化 • 音源モデルが表現できなくなるため – Rank-1 MNMF（基底数＝ ）は精 度劣化しない • 適切で具体的な音源モデルが仮定され ているため

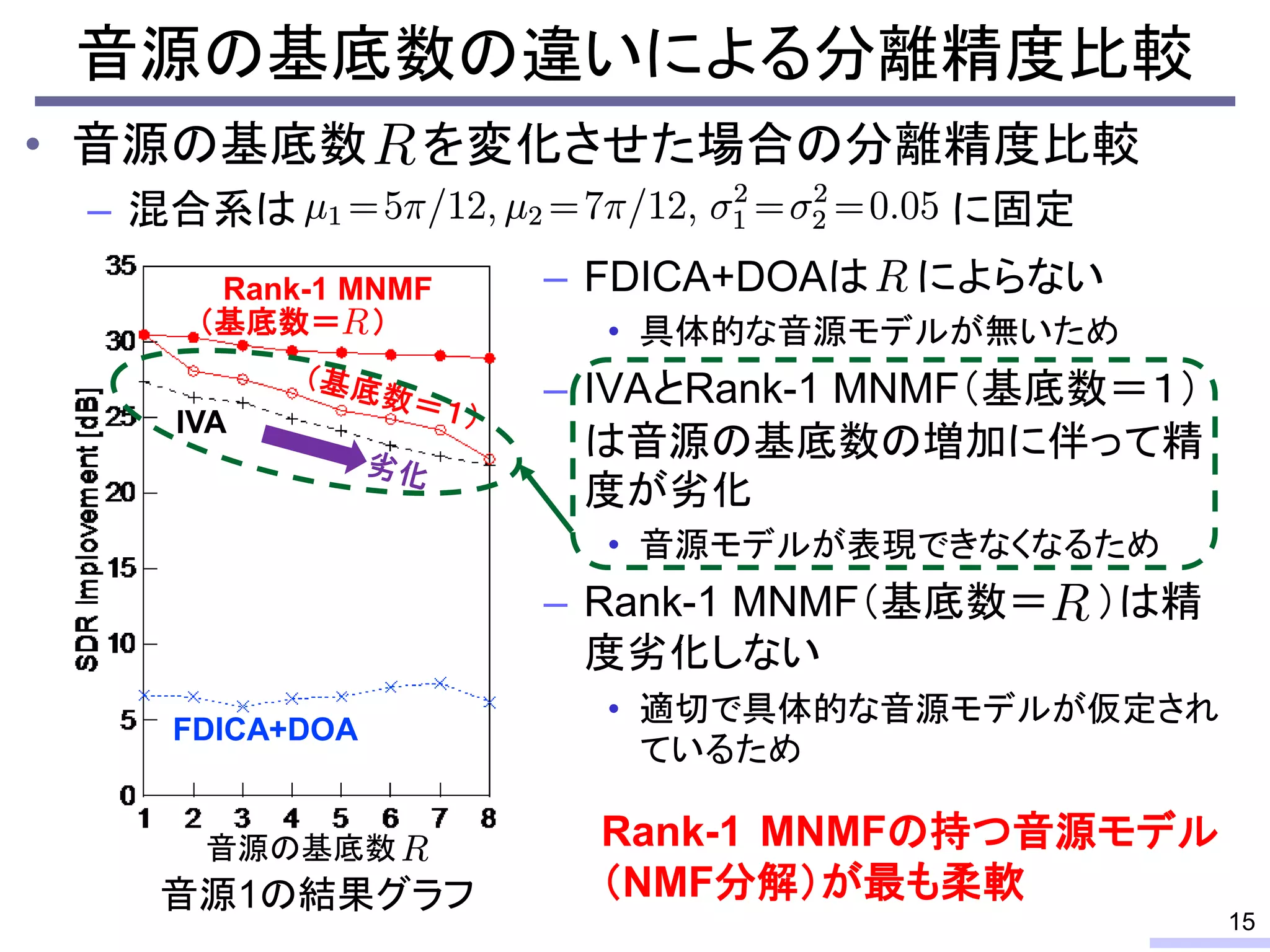

- 15. • 音源の基底数 を変化させた場合の分離精度比較 –混合系は に固定 FDICA+DOA Rank-1 MNMF IVA 音源の基底数 音源1の結果グラフ 音源の基底数の違いによる分離精度比較 15 Rank-1 MNMFの持つ音源モデル （NMF分解）が最も柔軟 （基底数＝ ） – FDICA+DOAは によらない • 具体的な音源モデルが無いため – IVAとRank-1 MNMF（基底数＝１） は音源の基底数の増加に伴って精 度が劣化 • 音源モデルが表現できなくなるため – Rank-1 MNMF（基底数＝ ）は精 度劣化しない • 適切で具体的な音源モデルが仮定され ているため

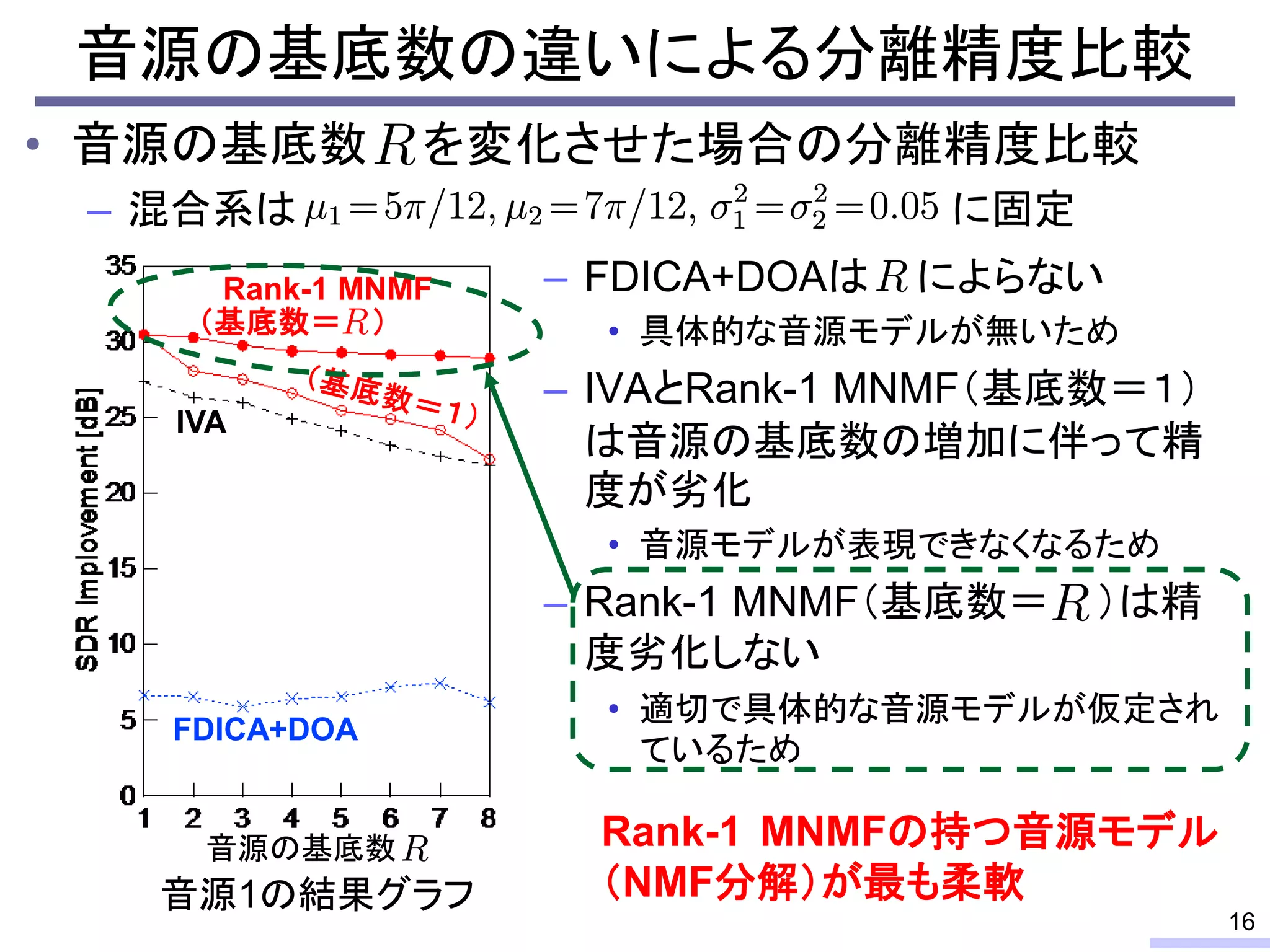

- 16. • 音源の基底数 を変化させた場合の分離精度比較 –混合系は に固定 FDICA+DOA Rank-1 MNMF IVA 音源の基底数 音源1の結果グラフ 音源の基底数の違いによる分離精度比較 16 Rank-1 MNMFの持つ音源モデル （NMF分解）が最も柔軟 （基底数＝ ） – FDICA+DOAは によらない • 具体的な音源モデルが無いため – IVAとRank-1 MNMF（基底数＝１） は音源の基底数の増加に伴って精 度が劣化 • 音源モデルが表現できなくなるため – Rank-1 MNMF（基底数＝ ）は精 度劣化しない • 適切で具体的な音源モデルが仮定され ているため
- 17. • 音源の混合系 を変化させた場合の分離精度比較 –音源の基底数は ，分散は に固定 音源の混合系の違いによる分離精度比較 17 – FDICA+DOAは2音源が接近すると 精度が劣化 • DOAクラスタリングのエラーが増加する – IVAとRank-1 MNMF（基底数＝１）は 音源の混合系によらない • 空間モデルによる制約が無いため IVAとRank-1 MNMFの無制約な 空間モデルが柔軟音源1の結果グラフ FDICA+DOA Rank-1 MNMF（基底数＝1） IVA 音源間角度（ ）[rad]
- 18. • 音源の混合系 を変化させた場合の分離精度比較 –音源の基底数は ，分散は に固定 音源の混合系の違いによる分離精度比較 18 – FDICA+DOAは2音源が接近すると 精度が劣化 • DOAクラスタリングのエラーが増加する – IVAとRank-1 MNMF（基底数＝１）は 音源の混合系によらない • 空間モデルによる制約が無いため IVAとRank-1 MNMFの無制約な 空間モデルが柔軟音源1の結果グラフ FDICA+DOA Rank-1 MNMF（基底数＝1） IVA 音源間角度（ ）[rad]
- 19. • 音源の混合系 を変化させた場合の分離精度比較 –音源の基底数は ，分散は に固定 音源の混合系の違いによる分離精度比較 19 – FDICA+DOAは2音源が接近すると 精度が劣化 • DOAクラスタリングのエラーが増加する – IVAとRank-1 MNMF（基底数＝１）は 音源の混合系によらない • 空間モデルによる制約が無いため IVAとRank-1 MNMFの無制約な 空間モデルが柔軟音源1の結果グラフ FDICA+DOA Rank-1 MNMF（基底数＝1） IVA 音源間角度（ ）[rad]

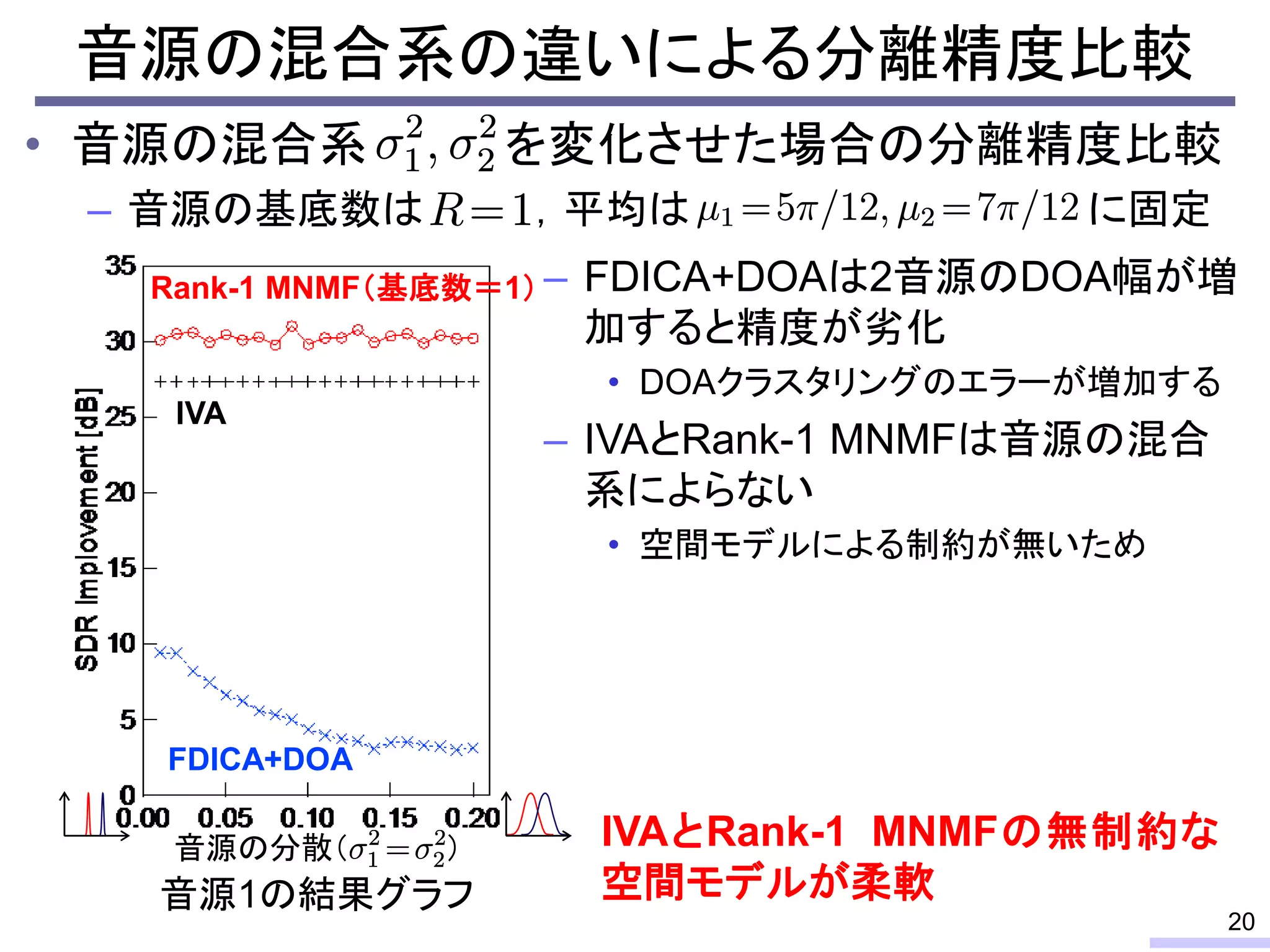

- 20. • 音源の混合系 を変化させた場合の分離精度比較 –音源の基底数は ，平均は に固定 FDICA+DOA IVA 音源の分散（ ） 音源1の結果グラフ 音源の混合系の違いによる分離精度比較 20 – FDICA+DOAは2音源のDOA幅が増 加すると精度が劣化 • DOAクラスタリングのエラーが増加する – IVAとRank-1 MNMFは音源の混合 系によらない • 空間モデルによる制約が無いため IVAとRank-1 MNMFの無制約な 空間モデルが柔軟 Rank-1 MNMF（基底数＝1）
