1. 統計的バイノーラル信号表現と
その音源分離への応用
東京大学・大学院情報理工学系研究科
猿渡 洋
（2015年7月）
電気音響研究会・招待講演

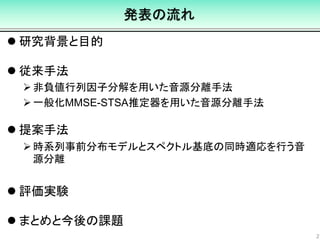

2. 発表の流れ
 研究背景と目的
 従来手法
非負値行列因子分解を用いた音源分離手法
一般化MMSE-STSA推定器を用いた音源分離手法
 提案手法
時系列事前分布モデルとスペクトル基底の同時適応を行う音
源分離
 評価実験
 まとめと今後の課題
2

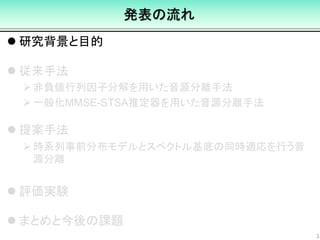

3. 発表の流れ
 研究背景と目的
 従来手法
非負値行列因子分解を用いた音源分離手法
一般化MMSE-STSA推定器を用いた音源分離手法
 提案手法
時系列事前分布モデルとスペクトル基底の同時適応を行う音
源分離
 評価実験
 まとめと今後の課題
3

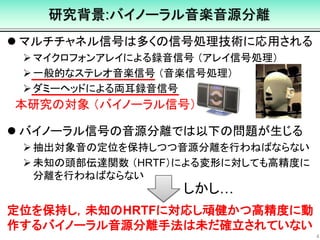

4. 研究背景:バイノーラル音楽音源分離
 マルチチャネル信号は多くの信号処理技術に応用される
マイクロフォンアレイによる録音信号 （アレイ信号処理）
一般的なステレオ音楽信号 （音楽信号処理）
ダミーヘッドによる両耳録音信号
 バイノーラル信号の音源分離では以下の問題が生じる
抽出対象音の定位を保持しつつ音源分離を行わねばならない
未知の頭部伝達関数 （HRTF）による変形に対しても高精度に
分離を行わねばならない
4
本研究の対象 （バイノーラル信号）
しかし…
定位を保持し，未知のHRTFに対応し頑健かつ高精度に動
作するバイノーラル音源分離手法は未だ確立されていない

5. 発表の流れ
 研究背景と目的
 従来手法
非負値行列因子分解を用いた音源分離手法
一般化MMSE-STSA推定器を用いた音源分離手法
 提案手法
時系列事前分布モデルとスペクトル基底の同時適応を行う音
源分離
 評価実験
 まとめと今後の課題
5

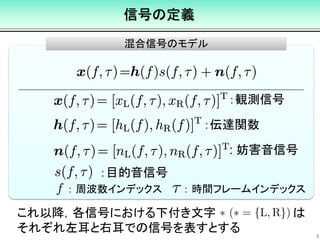

6. 混合信号のモデル
信号の定義
：観測信号
：伝達関数
: 妨害音信号
：目的音信号
これ以降，各信号における下付き文字 は
それぞれ左耳と右耳での信号を表すとする
： 周波数インデックス ： 時間フレームインデックス
8

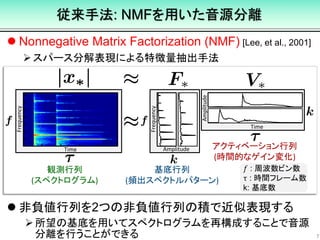

7. 従来手法: NMFを用いた音源分離
 Nonnegative Matrix Factorization (NMF) [Lee, et al., 2001]
スパース分解表現による特徴量抽出手法
 非負値行列を2つの非負値行列の積で近似表現する
所望の基底を用いてスペクトログラムを再構成することで音源
分離を行うことができる 7
Amplitude
Amplitude
観測行列
(スペクトログラム)
基底行列
(頻出スペクトルパターン)
アクティベーション行列
(時間的なゲイン変化)
Time
𝑓 : 周波数ビン数
τ : 時間フレーム数
k: 基底数
Time
Frequency
Frequency

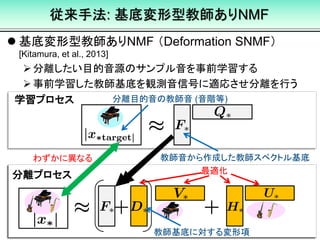

8. 従来手法: 基底変形型教師ありNMF
 基底変形型教師ありNMF （Deformation SNMF）
[Kitamura, et al., 2013]
分離したい目的音源のサンプル音を事前学習する
事前学習した教師基底を観測音信号に適応させ分離を行う
学習プロセス
教師音から作成した教師スペクトル基底
分離目的音の教師音 (音階等)
わずかに異なる
分離プロセス 最適化
分離プロセス 最適化
教師基底に対する変形項

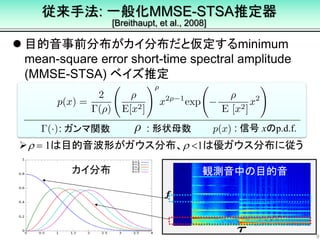

9. 従来手法: 一般化MMSE-STSA推定器
[Breithaupt, et al., 2008]
 目的音事前分布がカイ分布だと仮定するminimum
mean-square error short-time spectral amplitude
(MMSE-STSA) ベイズ推定
9
r = 1は目的音波形がガウス分布、r <1は優ガウス分布に従う
: 信号 xのp.d.f.: 形状母数: ガンマ関数
観測音中の目的音カイ分布

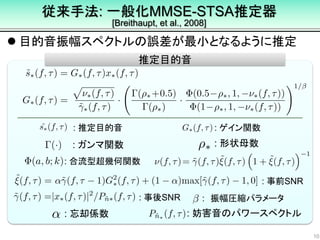

10.  目的音振幅スペクトルの誤差が最小となるように推定
10
推定目的音
: 推定目的音 : ゲイン関数
: 合流型超幾何関数
: 事前SNR
: 事後SNR
: 形状母数: ガンマ関数
: 忘却係数 : 妨害音のパワースペクトル
従来手法: 一般化MMSE-STSA推定器
[Breithaupt, et al., 2008]
: 振幅圧縮パラメータ

11. • 観測音中の目的音を最もよく表す形状母数の値は未知
• 非定常な妨害音に対応できない
• カイ分布を用いた時系列データモデリングによって，時間
方向の影響（残響など）に適応して分離可能．
• 加法型の変形方法では，適切な変形を行うことが難しい
• 基底の変形と音源分離を同時に行うため，最適化が困難

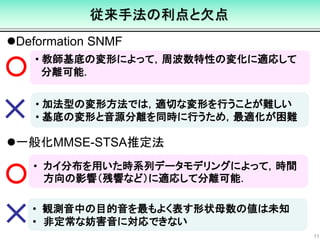

従来手法の利点と欠点
11
Deformation SNMF
• 教師基底の変形によって，周波数特性の変化に適応して
分離可能．
一般化MMSE-STSA推定法

12. 発表の流れ
 研究背景と目的
 従来手法
非負値行列因子分解を用いた音源分離手法
一般化MMSE-STSA推定器を用いた音源分離手法
 提案手法
時系列事前分布モデルとスペクトル基底の同時適応を行う音
源分離
 まとめと今後の課題
12

13. Frequency
AmplitudeAmplitude
Frequency
時変な変形
（フレーム外変動）
Amplitude
Frequency
時不変な変形
（周波数変形） 13

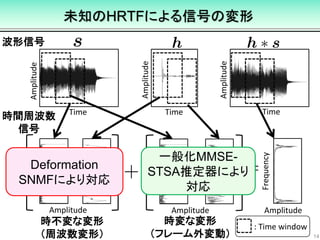

未知のHRTFによる信号の変形
Amplitude
Time
Amplitude
Time
Amplitude
Time
波形信号
時間周波数
信号
: Time window

14. Frequency
AmplitudeAmplitude
Frequency
時変な変形
（フレーム外変動）
Amplitude
Frequency
時不変な変形
（周波数変形） 14
未知のHRTFによる信号の変形
Amplitude
Time
Amplitude
Time
Amplitude
Time
波形信号
時間周波数
信号
: Time window
Deformation
SNMFにより対応
一般化MMSE-
STSA推定器により
対応

15.  カイ分布における時系列モデリングの問題点
観測音中の目的音を最もよく表す形状母数の値は未知．
 Deformation SNMFの基底変形における問題点
目的音に対応した精度のよい基底変形を行うことが困難．
 提案手法における各問題点の解決方法
15
提案手法における問題点と解決方法
より良い基底変形の枠組みを導入する
時系列モデリング
基底変形
観測データからブラインドに形状母数を推定する

16. 16
STFT
Non-target signal
estimation by SNMF
Generalized MMSE-STSA
estimator
Equi binaural
spectral gain calculation
Target prior
estimation
ISTFT
Supervised basis training
Supervised basis update
Spectral weight training,
true
false

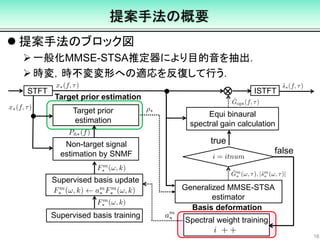

提案手法の概要
Target prior estimation
Basis deformation
 提案手法のブロック図
一般化MMSE-STSA推定器により目的音を抽出．
時変，時不変変形への適応を反復して行う．

17. 統計的バイノーラルモデルの自動
適応に基づく両耳音楽信号分離

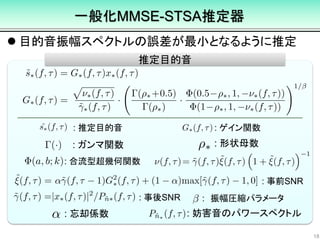

18.  目的音振幅スペクトルの誤差が最小となるように推定
18
推定目的音
: 推定目的音 : ゲイン関数
: 合流型超幾何関数
: 事前SNR
: 事後SNR
: 形状母数: ガンマ関数
: 忘却係数 : 妨害音のパワースペクトル
一般化MMSE-STSA推定器
: 振幅圧縮パラメータ

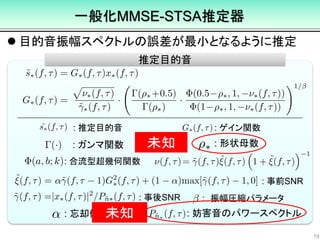

19.  目的音振幅スペクトルの誤差が最小となるように推定
19
推定目的音
: 推定目的音 : ゲイン関数
: 合流型超幾何関数
: 事前SNR
: 事後SNR
: 形状母数: ガンマ関数
: 忘却係数 : 妨害音のパワースペクトル
一般化MMSE-STSA推定器
: 振幅圧縮パラメータ
未知
未知

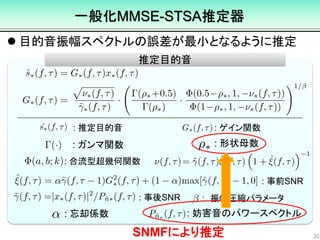

20.  目的音振幅スペクトルの誤差が最小となるように推定
20
推定目的音
: 推定目的音 : ゲイン関数
: 合流型超幾何関数
: 事前SNR
: 事後SNR
: 形状母数: ガンマ関数
: 忘却係数 : 妨害音のパワースペクトル
一般化MMSE-STSA推定器
: 振幅圧縮パラメータ
SNMFにより推定

21. 形状母数とカートシス
21
目的音振幅スペクトルの４次統計量（カートシス）を求め
ることで形状母数が推定可能→でも目的音は未知！？
カイ分布 の形状母数rとカートシスの関係
: m次モーメント
: カイ分布の確率密度
関数（p.d.f.）
: カートシス

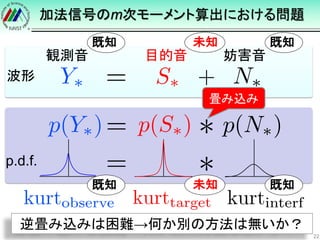

22. 加法信号のm次モーメント算出における問題
22
観測音 目的音 妨害音
未知 既知既知
波形
逆畳み込みは困難→何か別の方法は無いか？
畳み込み
未知 既知既知
p.d.f.

23. • キュムラント km(x)：対数特性関数の級数展開
特徴
• 特性関数
モーメント・キュムラント変換 [1/4]
(m次モーメント)
(m次キュムラント)
キュムラントの加法性
モーメントの乗法性
キュムラント・モーメント変換を駆使すれば様々な
混合確率過程の統計量分解も可能

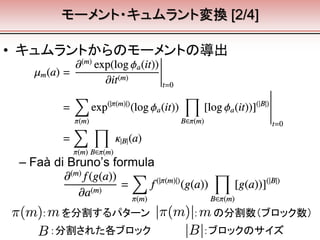

24. モーメント・キュムラント変換 [2/4]
• キュムラントからのモーメントの導出
： を分割するパターン
：分割された各ブロック ：ブロックのサイズ
： の分割数（ブロック数）
– Faà di Bruno’s formula

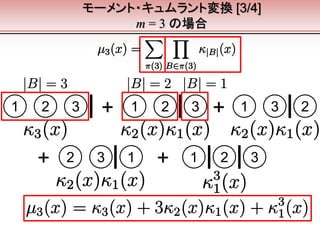

25. モーメント・キュムラント変換 [3/4]
m = 3 の場合
1 2 3 1 2 3 1 3 2
2 3 1 1 2 3
+ +
++

26. • モーメントからのキュムラントの導出
モーメント・キュムラント変換 [4/4]

27. 目的音振幅スペクトルのカートシス推定
目的音振幅スペクトルカートシス(複素数ドメイン)

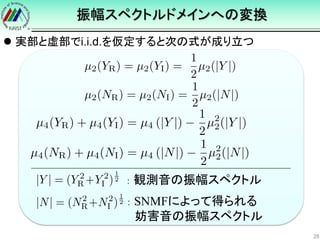

28.  実部と虚部でi.i.d.を仮定すると次の式が成り立つ
振幅スペクトルドメインへの変換
28
： 観測音の振幅スペクトル
： SNMFによって得られる
妨害音の振幅スペクトル

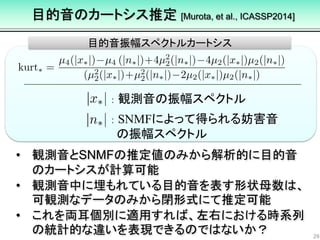

29. 目的音のカートシス推定 [Murota, et al., ICASSP2014]
29
目的音振幅スペクトルカートシス
• 観測音とSNMFの推定値のみから解析的に目的音
のカートシスが計算可能
• 観測音中に埋もれている目的音を表す形状母数は、
可観測なデータのみから閉形式にて推定可能
• これを両耳個別に適用すれば、左右における時系列
の統計的な違いを表現できるのではないか？
： 観測音の振幅スペクトル
： SNMFによって得られる妨害音
の振幅スペクトル

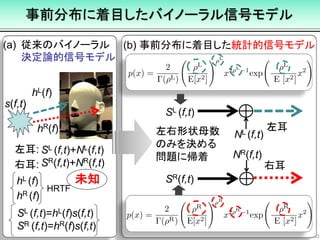

30. 事前分布に着目したバイノーラル信号モデル
30
左耳
右耳
NR(f,t)
NL (f,t)
SL (f,t)
SR(f,t)
s(f,t)
hL(f)
hR(f)
(a) 従来のバイノーラル
決定論的信号モデル
hR (f)
hL (f)
HRTF
(b) 事前分布に着目した統計的信号モデル
未知
SL (f,t)=hL(f)s(f,t)
SR (f,t)=hR(f)s(f,t)
左耳:
右耳:
SL (f,t)+NL(f,t)
SR(f,t)+NR(f,t)
左右形状母数
のみを決める
問題に帰着

31. 音像定位に関する問題
 個別の統計モデルを用いた一般化MMSE-STSA推定器
両耳のゲインは個別に計算されたものを用いて良いのか？
統計的な手法に基づいているので，推定値（ゲイン関数）に揺
らぎが生じる．
 両耳信号推定における音像定位改善
左右の耳で共通のゲインを用いることで定位問題を改善する．
31
両耳間のゲインが同期していないグリッドがあるので，
定位感に劣化が生じる（音像のふらつき等）．

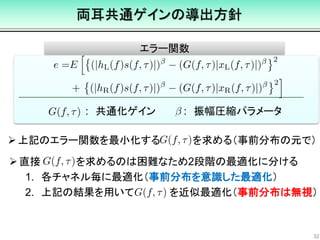

32. エラー関数
両耳共通ゲインの導出方針
32
: 共通化ゲイン
上記のエラー関数を最小化する を求める（事前分布の元で）
: 振幅圧縮パラメータ
直接 を求めるのは困難なため2段階の最適化に分ける
1. 各チャネル毎に最適化（事前分布を意識した最適化）
2. 上記の結果を用いて を近似最適化（事前分布は無視）

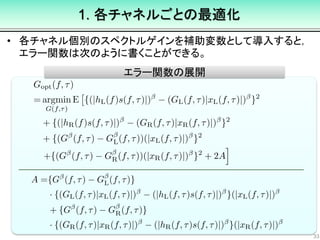

33. 1. 各チャネルごとの最適化
• 各チャネル個別のスペクトルゲインを補助変数として導入すると，
エラー関数は次のように書くことができる。
33
エラー関数の展開

34. 1. 各チャネルごとの最適化
• 各チャネル個別のスペクトルゲインを補助変数として導入すると，
エラー関数は次のように書くことができる。
34
エラー関数の展開

35. 1. 各チャネルごとの最適化
• 各チャネル個別のスペクトルゲインを補助変数として導入すると，
エラー関数は次のように書くことができる。
35
エラー関数の展開
≒0
≒0

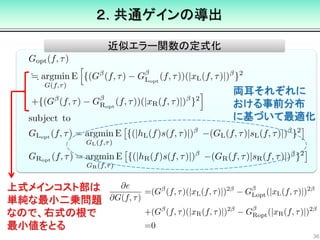

36. 近似エラー関数の定式化
２. 共通ゲインの導出
36
上式メインコスト部は
単純な最小二乗問題
なので、右式の根で
最小値をとる
両耳それぞれに
おける事前分布
に基づいて最適化

37. 両耳共通ゲイン
LチャネルにおけるMMSE最適スペクトルゲイン
RチャネルにおけるMMSE最適スペクトルゲイン
（これら2個のゲインは，一般化MMSE-STSA推定器によって計算されたもの）
２．共通ゲインの導出（続き）

38. スペクトル基底の反復変形に基づく
教師信号ミスマッチ問題解決

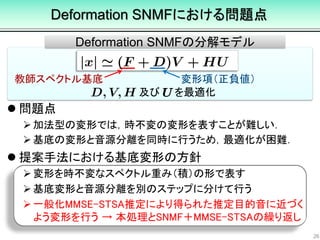

39.  問題点
加法型の変形では，時不変の変形を表すことが難しい．
基底の変形と音源分離を同時に行うため，最適化が困難．
 提案手法における基底変形の方針
変形を時不変なスペクトル重み（積）の形で表す
基底変形と音源分離を別のステップに分けて行う
一般化MMSE-STSA推定により得られた推定目的音に近づく
よう変形を行う → 本処理とSNMF＋MMSE-STSAの繰り返し
Deformation SNMFにおける問題点
26
教師スペクトル基底 変形項（正負値）
及び を最適化
Deformation SNMFの分解モデル

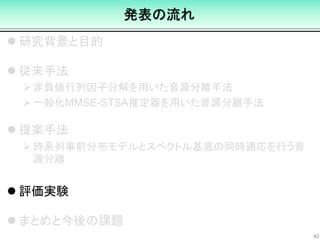

40. 発表の流れ
 研究背景と目的
 従来手法
非負値行列因子分解を用いた音源分離手法
一般化MMSE-STSA推定器を用いた音源分離手法
 提案手法
時系列事前分布モデルとスペクトル基底の同時適応を行う音
源分離
 評価実験
 まとめと今後の課題
40

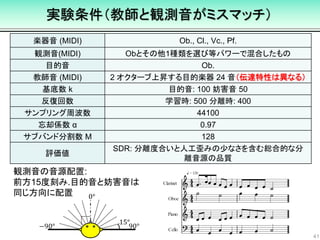

41. 実験条件（教師と観測音がミスマッチ）
41
楽器音 (MIDI) Ob., Cl., Vc., Pf.
観測音(MIDI) Obとその他1種類を選び等パワーで混合したもの
目的音 Ob.
教師音 (MIDI) 2 オクターブ上昇する目的楽器 24 音（伝達特性は異なる）
基底数 k 目的音: 100 妨害音 50
反復回数 学習時: 500 分離時: 400
サンプリング周波数 44100
忘却係数 α 0.97
サブバンド分割数 M 128
評価値
SDR: 分離度合いと人工歪みの少なさを含む総合的な分
離音源の品質
0°
90°−90°
15°
観測音の音源配置:
前方15度刻み.目的音と妨害音は
同じ方向に配置

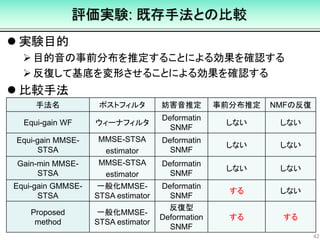

42. 評価実験: 既存手法との比較
 実験目的
目的音の事前分布を推定することによる効果を確認する
反復して基底を変形させることによる効果を確認する
 比較手法
42
手法名 ポストフィルタ 妨害音推定 事前分布推定 NMFの反復
Equi-gain WF ウィーナフィルタ
Deformatin
SNMF
しない しない
Equi-gain MMSE-
STSA
MMSE-STSA
estimator
Deformatin
SNMF
しない しない
Gain-min MMSE-
STSA
MMSE-STSA
estimator
Deformatin
SNMF
しない しない
Equi-gain GMMSE-
STSA
一般化MMSE-
STSA estimator
Deformatin
SNMF
する しない
Proposed
method
一般化MMSE-
STSA estimator
反復型
Deformation
SNMF
する する

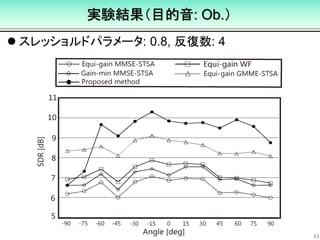

43. 実験結果（目的音: Ob.）
 スレッショルドパラメータ: 0.8, 反復数: 4
43

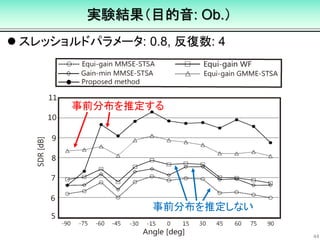

44. 実験結果（目的音: Ob.）
 スレッショルドパラメータ: 0.8, 反復数: 4
44
事前分布を推定する
事前分布を推定しない

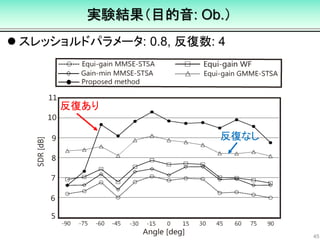

45. 実験結果（目的音: Ob.）
 スレッショルドパラメータ: 0.8, 反復数: 4
45
反復あり
反復なし

46. 主観評価結果
 ゲイン共通化を行う場合と行わない場合の差をXAB試
験により比較
46

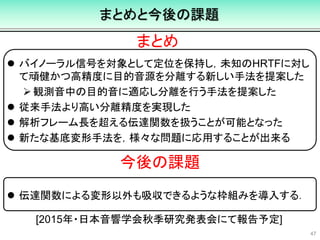

47. まとめと今後の課題
 バイノーラル信号を対象として定位を保持し，未知のHRTFに対し
て頑健かつ高精度に目的音源を分離する新しい手法を提案した
観測音中の目的音に適応し分離を行う手法を提案した
 従来手法より高い分離精度を実現した
 解析フレーム長を超える伝達関数を扱うことが可能となった
 新たな基底変形手法を，様々な問題に応用することが出来る
 伝達関数による変形以外も吸収できるような枠組みを導入する．
47
まとめ
今後の課題
[2015年・日本音響学会秋季研究発表会にて報告予定]
