Presented at IEICE EA conference (domestic conference) Daichi Kitamura, Hiroshi Saruwatari, Kiyohiro Shikano, Kazunobu Kondo, Yu Takahashi, "Study on optimal divergence for superresolution-based supervised nonnegative matrix factorization," IEICE technical Report, EA2013-14, vol.113, no.27, pp.79-84, Okayama, May 2013.

1. 超解像に基づく教師あり非負値行列因子分解の
最適距離規範に関する検討
奈良先端科学技術大学院大学
北村大地 猿渡洋 鹿野清宏
ヤマハ株式会社
近藤多伸 高橋祐
Study on optimal divergence for superresolution-based
supervised nonnegative matrix factorization

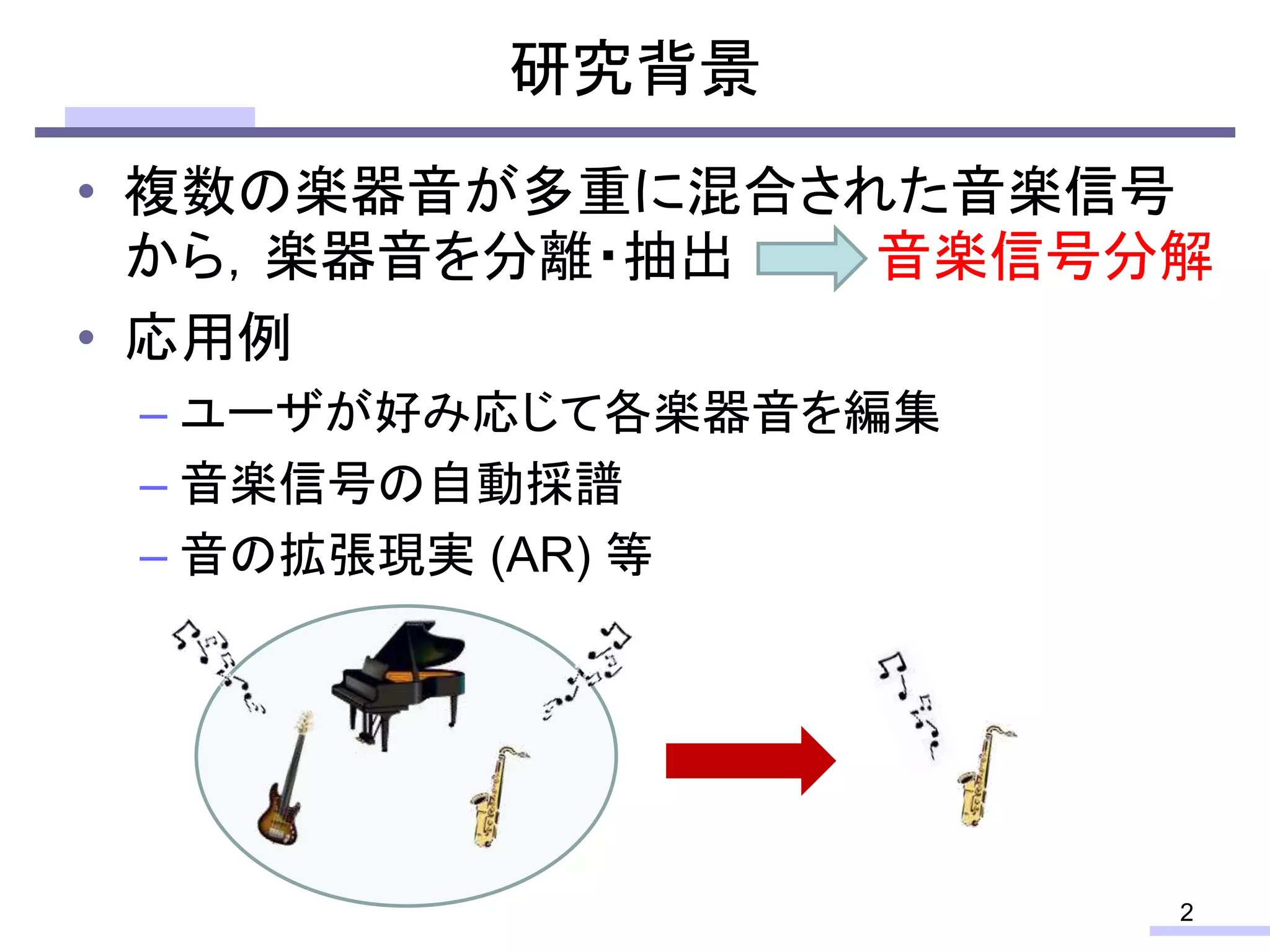

2. 研究背景
• 複数の楽器音が多重に混合された音楽信号
から，楽器音を分離・抽出 音楽信号分解
• 応用例
– ユーザが好み応じて各楽器音を編集
– 音楽信号の自動採譜
– 音の拡張現実 (AR) 等
2

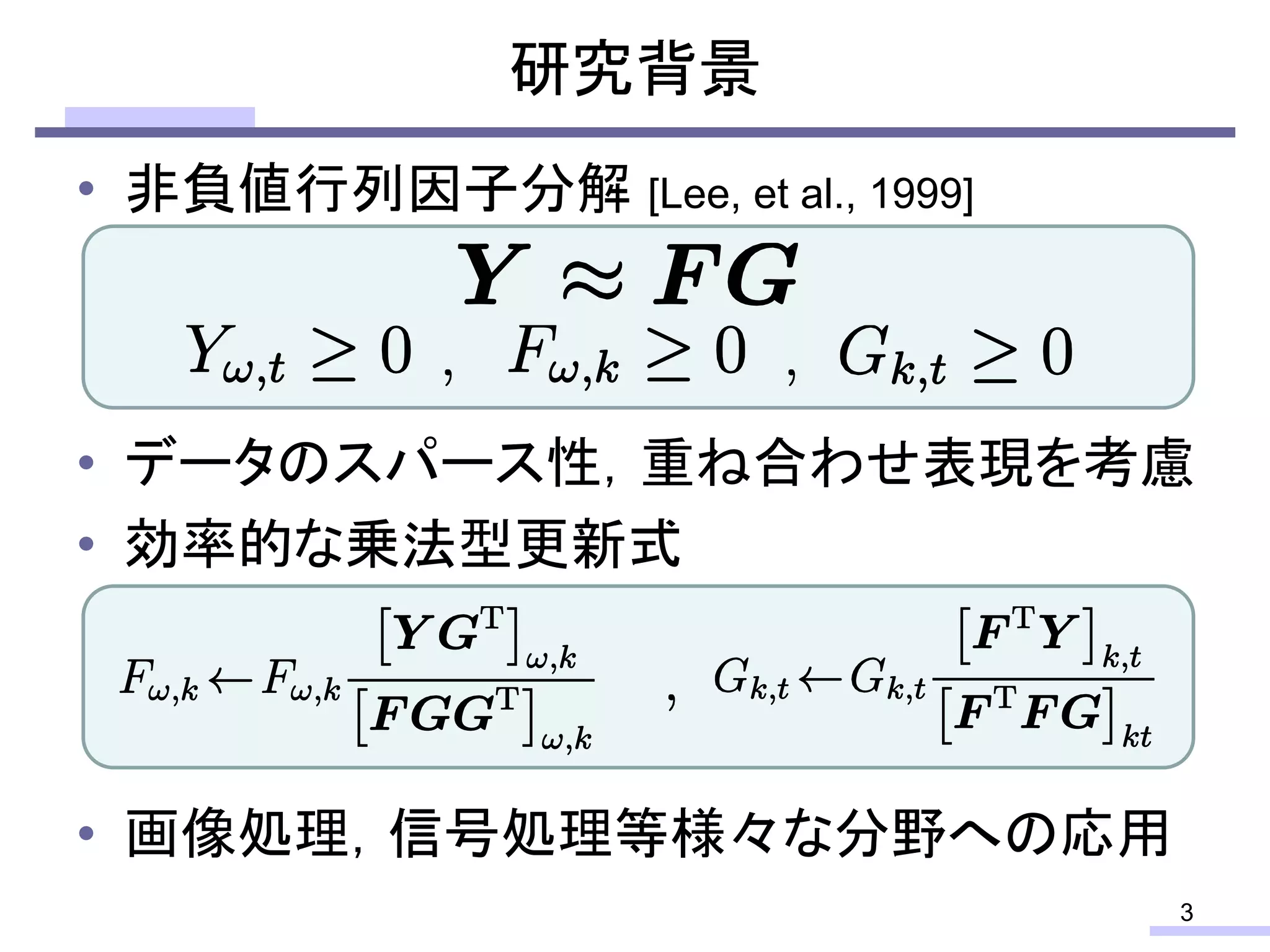

3. • 非負値行列因子分解 [Lee, et al., 1999]
• データのスパース性，重ね合わせ表現を考慮
• 効率的な乗法型更新式
• 画像処理，信号処理等様々な分野への応用
研究背景
3

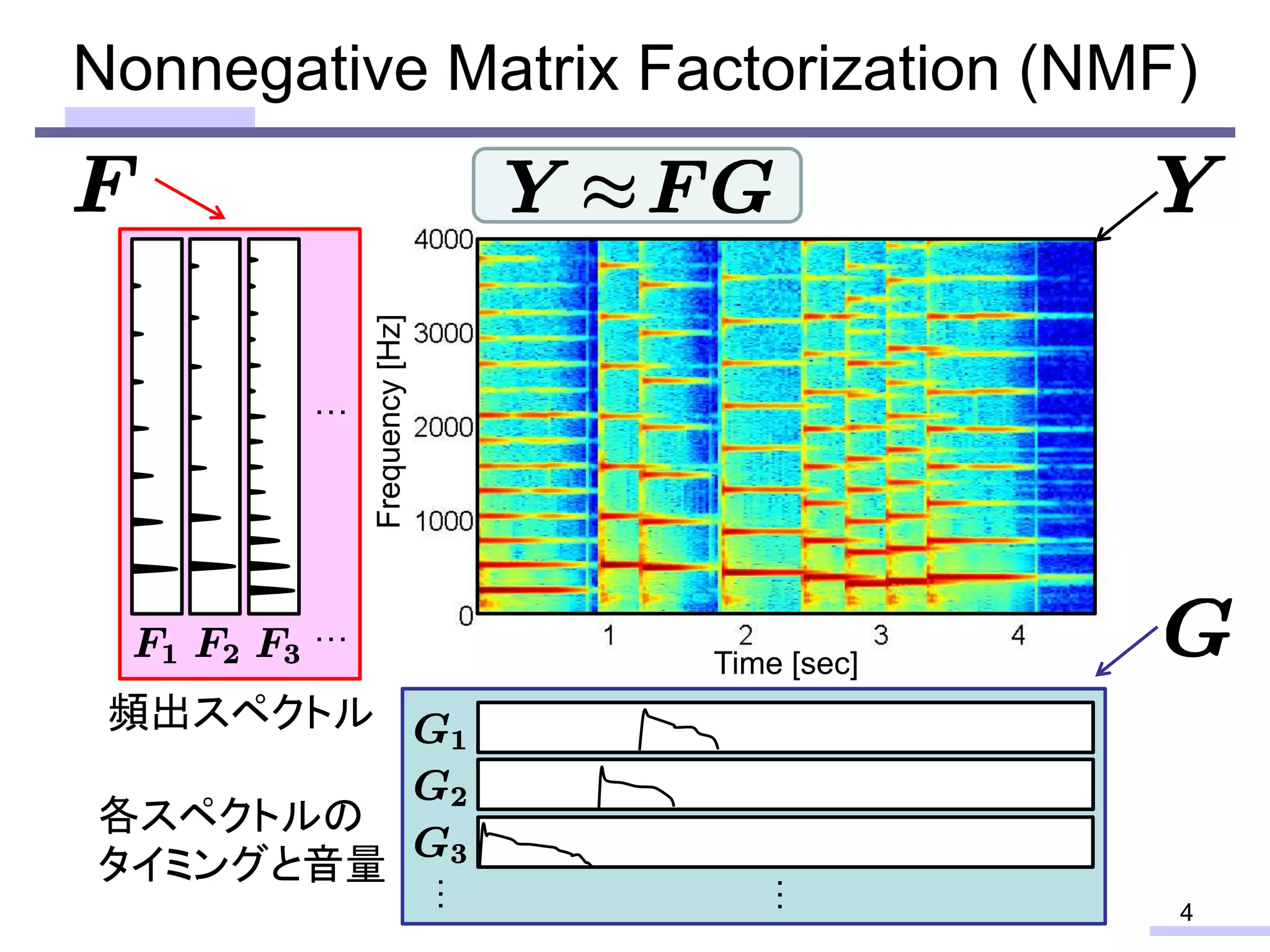

4. Time [sec]
Frequency[Hz]
Nonnegative Matrix Factorization (NMF)
4
…
…
…
…
頻出スペクトル
各スペクトルの
タイミングと音量

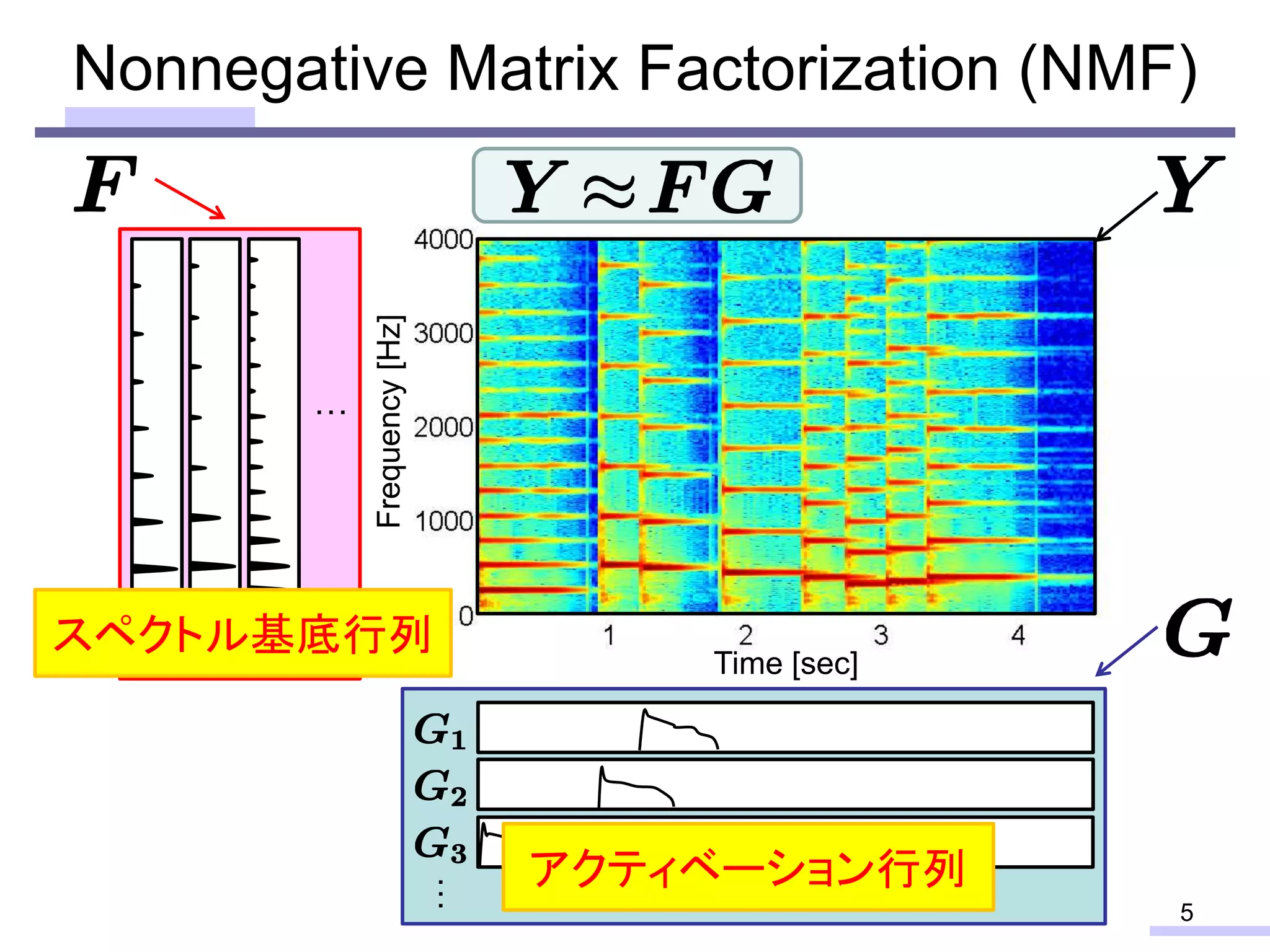

5. Time [sec]
Frequency[Hz]
Nonnegative Matrix Factorization (NMF)
5
…
…
…
…
アクティベーション行列
スペクトル基底行列

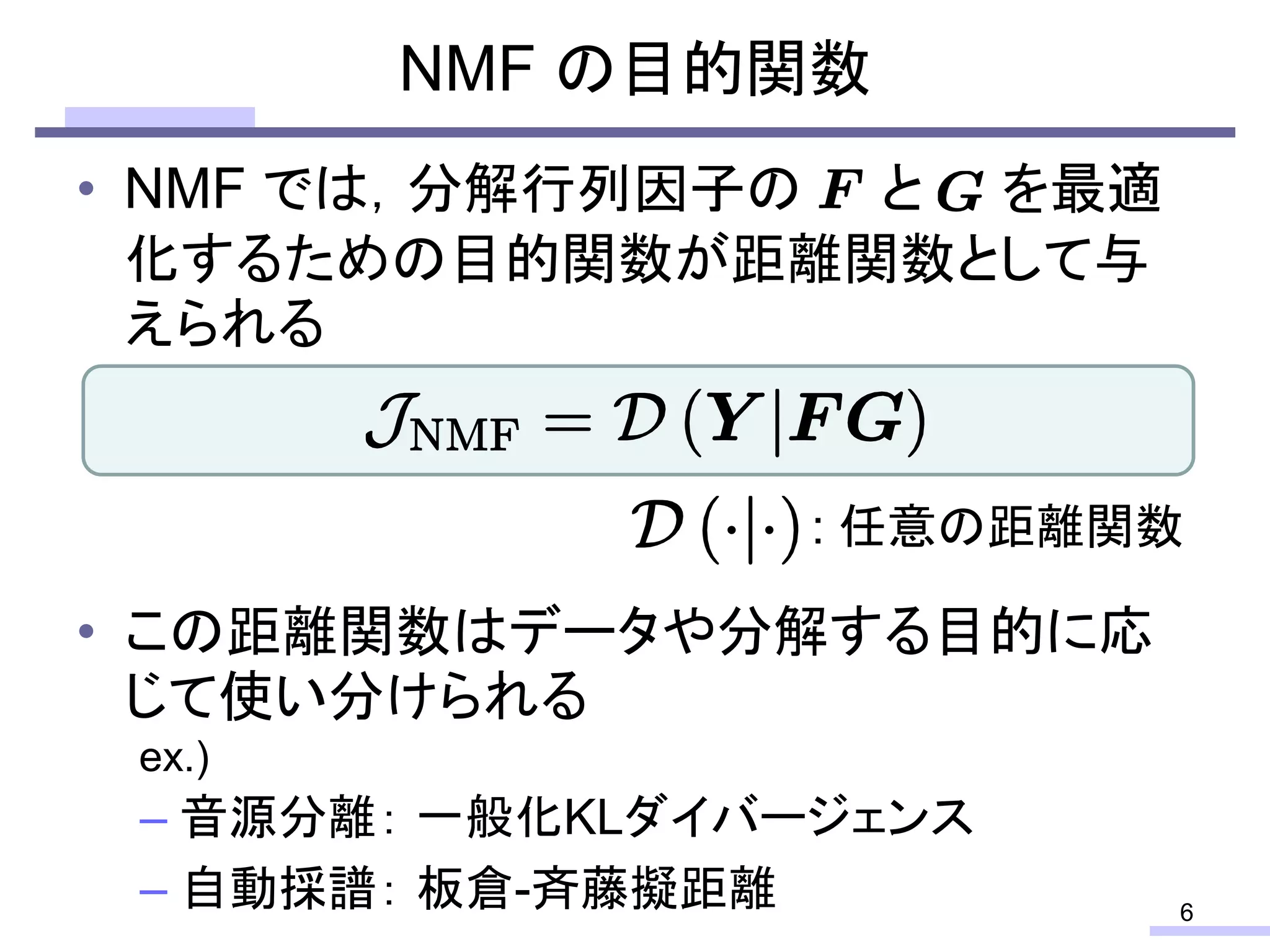

6. • NMF では，分解行列因子の と を最適
化するための目的関数が距離関数として与
えられる
• この距離関数はデータや分解する目的に応
じて使い分けられる
– 音源分離： 一般化KLダイバージェンス
– 自動採譜： 板倉-斉藤擬距離
NMF の目的関数
6
: 任意の距離関数
ex.)

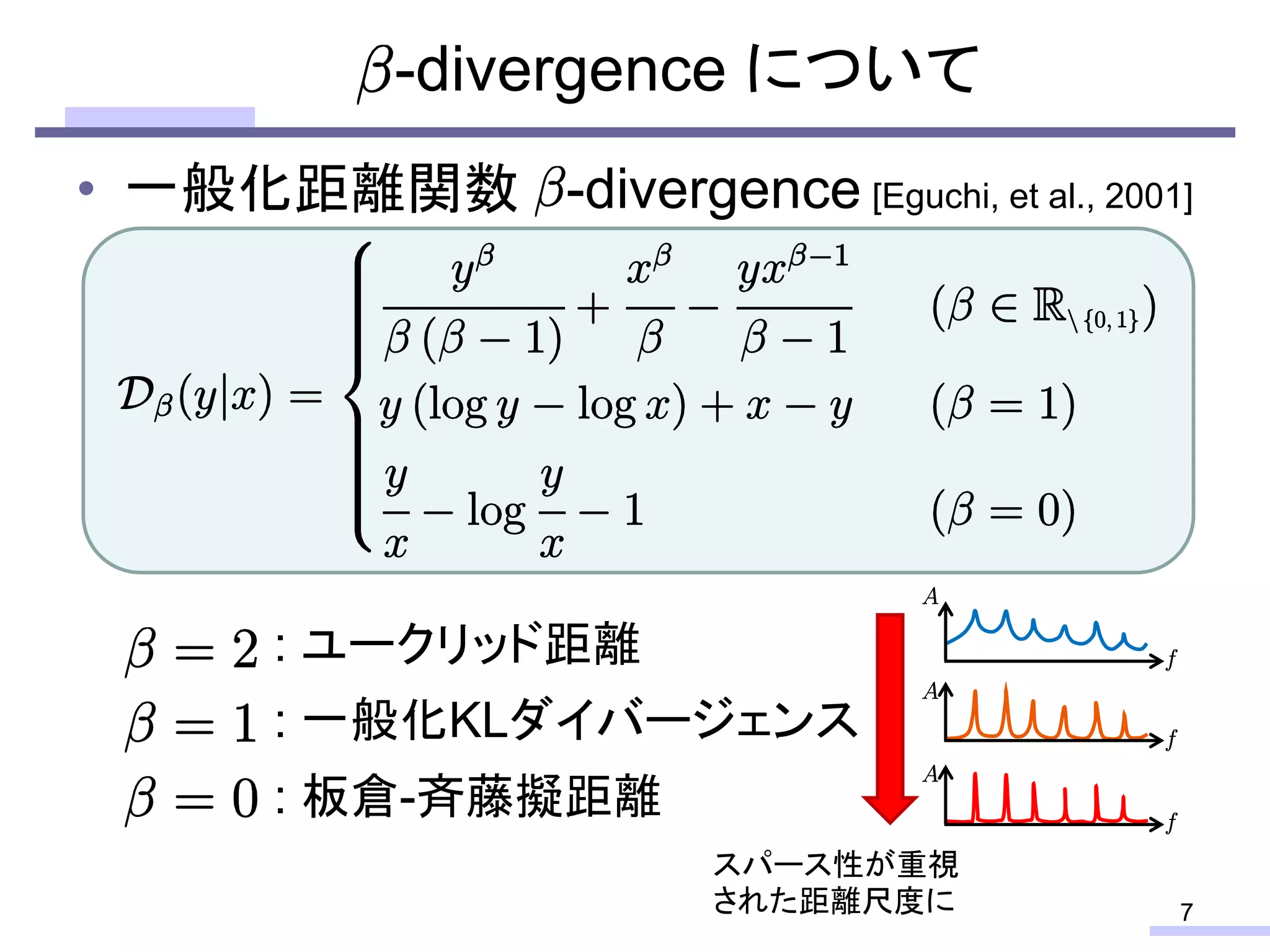

7. • 一般化距離関数 -divergence [Eguchi, et al., 2001]
7
: ユークリッド距離
: 一般化KLダイバージェンス
: 板倉-斉藤擬距離
スパース性が重視
された距離尺度に
-divergence について

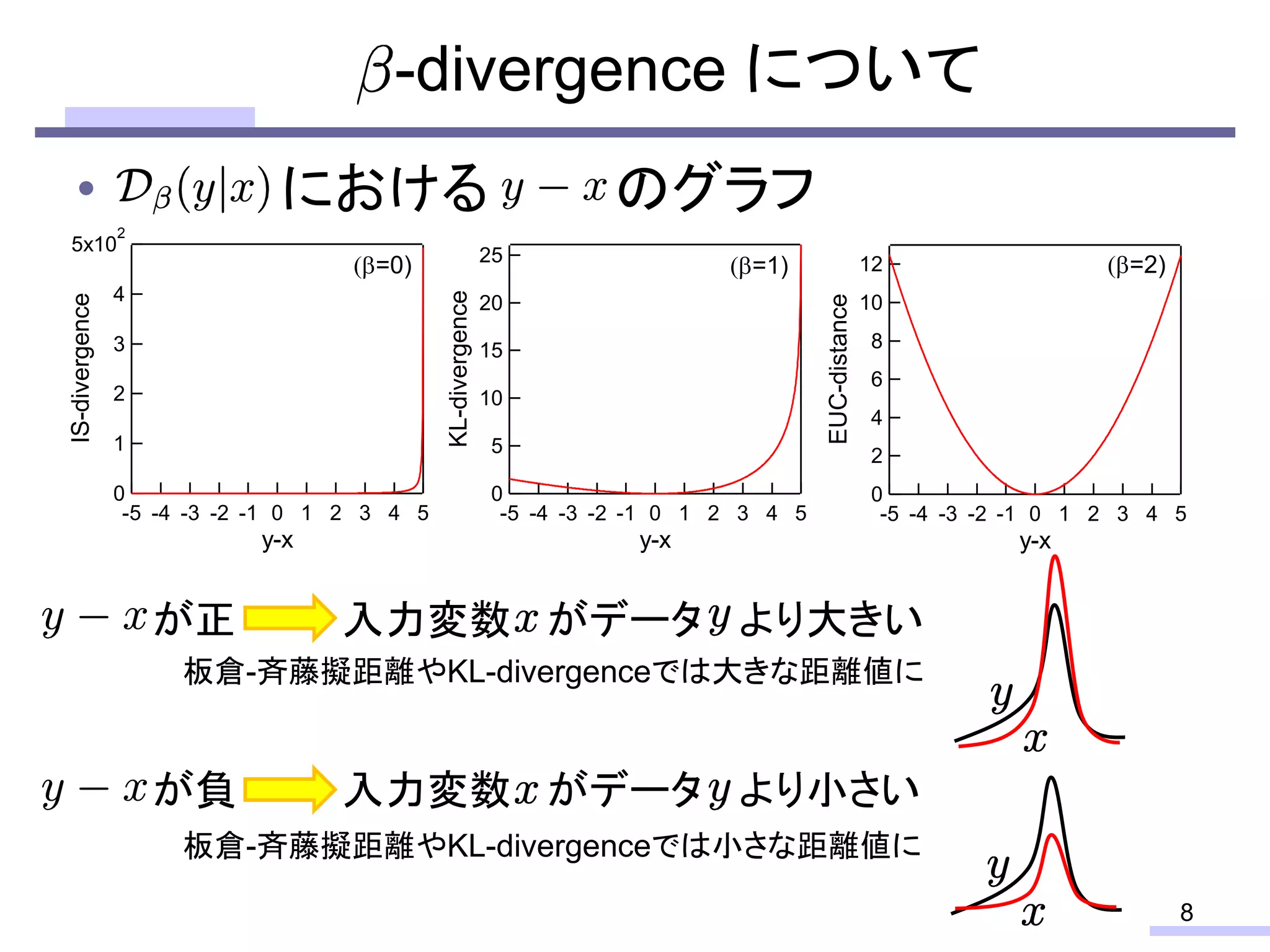

8. • における のグラフ
8
-divergence について
5x10
2
4
3
2
1
0
IS-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=0) 25
20
15
10
5
0
KL-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=1) 12
10
8
6
4
2
0
EUC-distance
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=2)
が正 入力変数 がデータ より大きい
が負 入力変数 がデータ より小さい
板倉-斉藤擬距離やKL-divergenceでは大きな距離値に
板倉-斉藤擬距離やKL-divergenceでは小さな距離値に

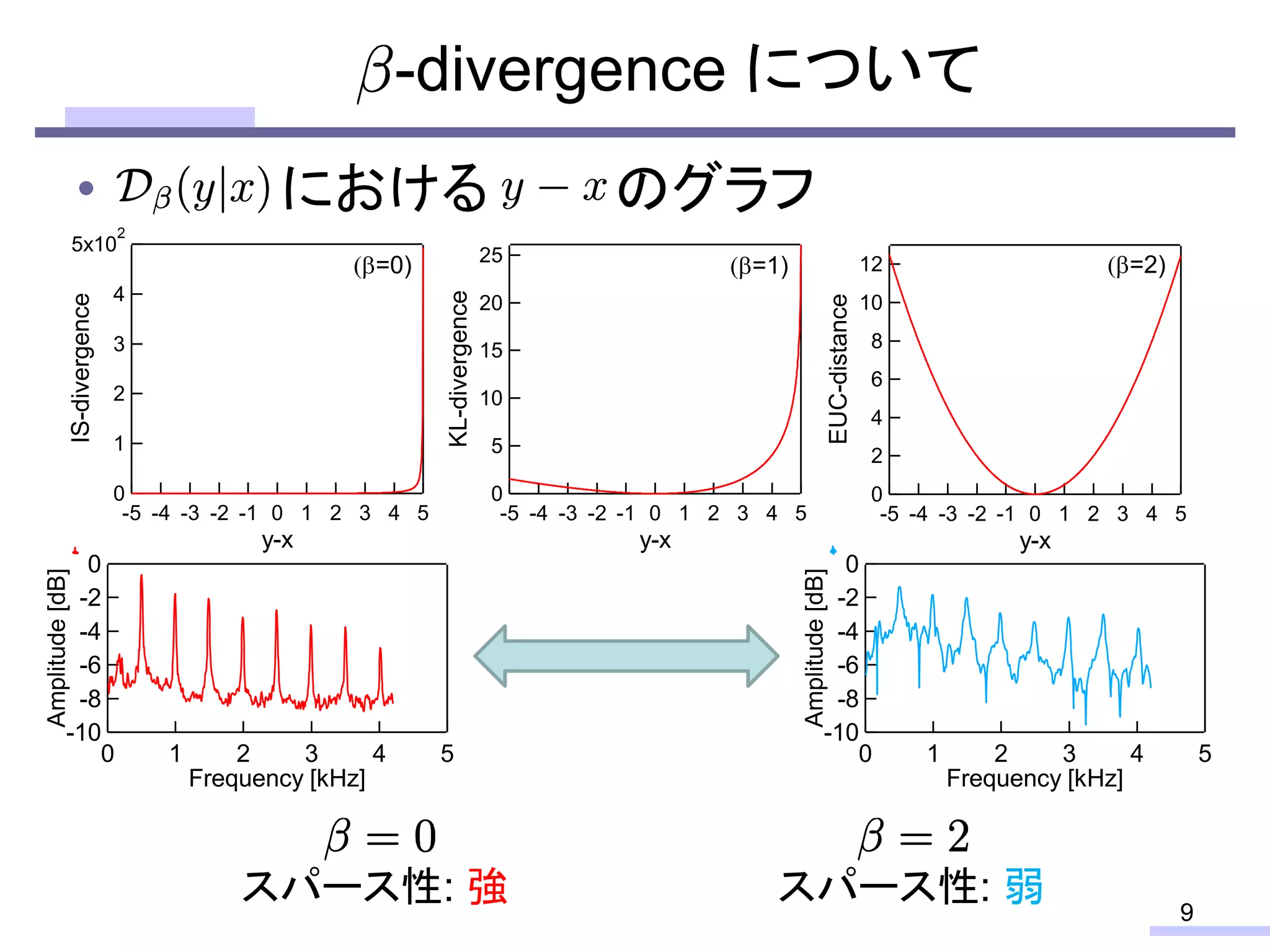

9. 9
-divergence について
5x10
2
4
3
2
1
0
IS-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=0) 25
20
15
10
5
0
KL-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=1) 12
10
8
6
4
2
0
EUC-distance
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=2)
• における のグラフ
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]
スパース性: 強 スパース性: 弱

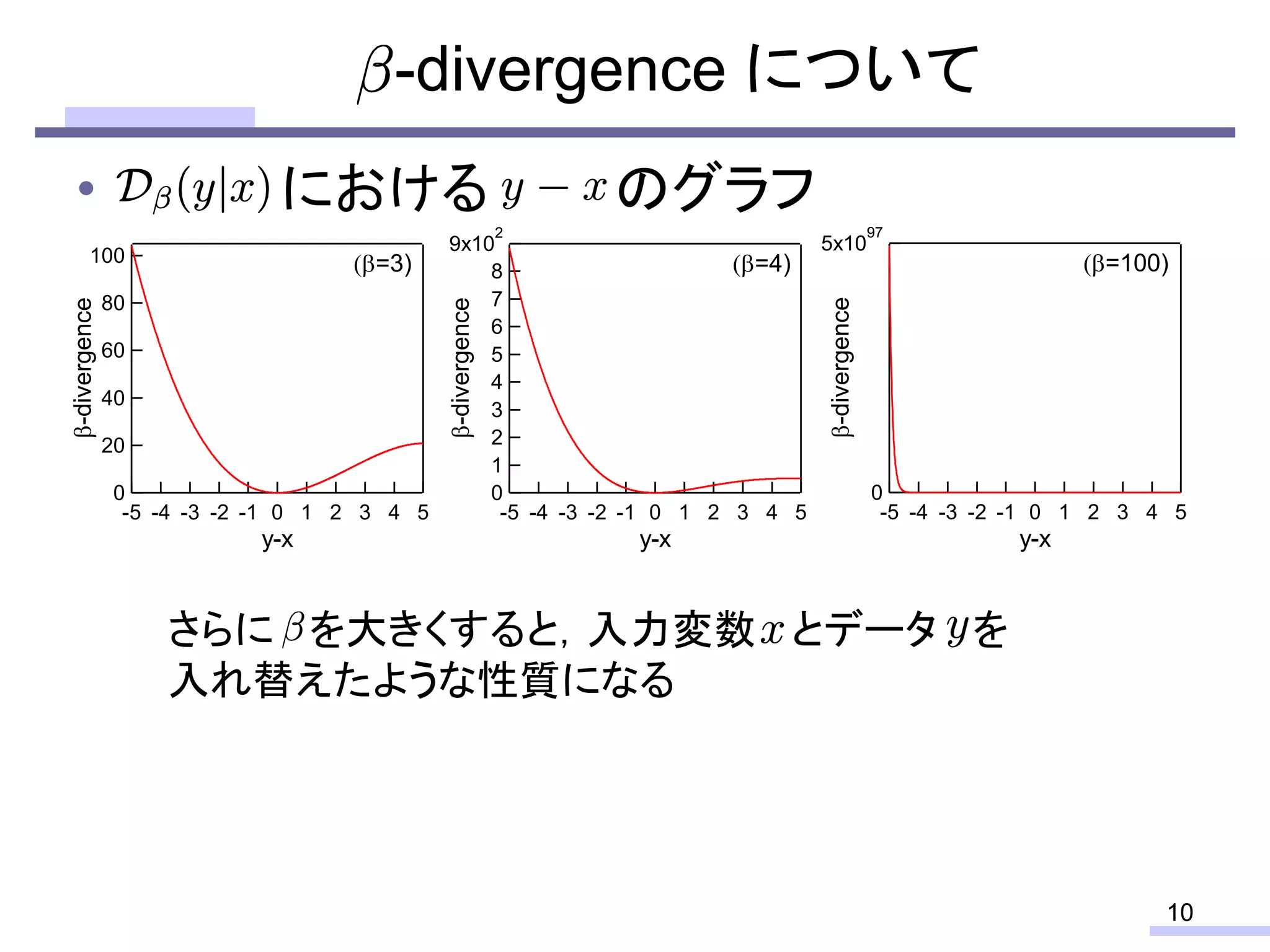

10. -divergence について
10
• における のグラフ
100
80
60
40
20
0
-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=3)
9x10
2
8
7
6
5
4
3
2
1
0
-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=4)
5x10
97
0
-divergence
-5 -4 -3 -2 -1 0 1 2 3 4 5
y-x
=100)
さらに を大きくすると，入力変数 とデータ を
入れ替えたような性質になる

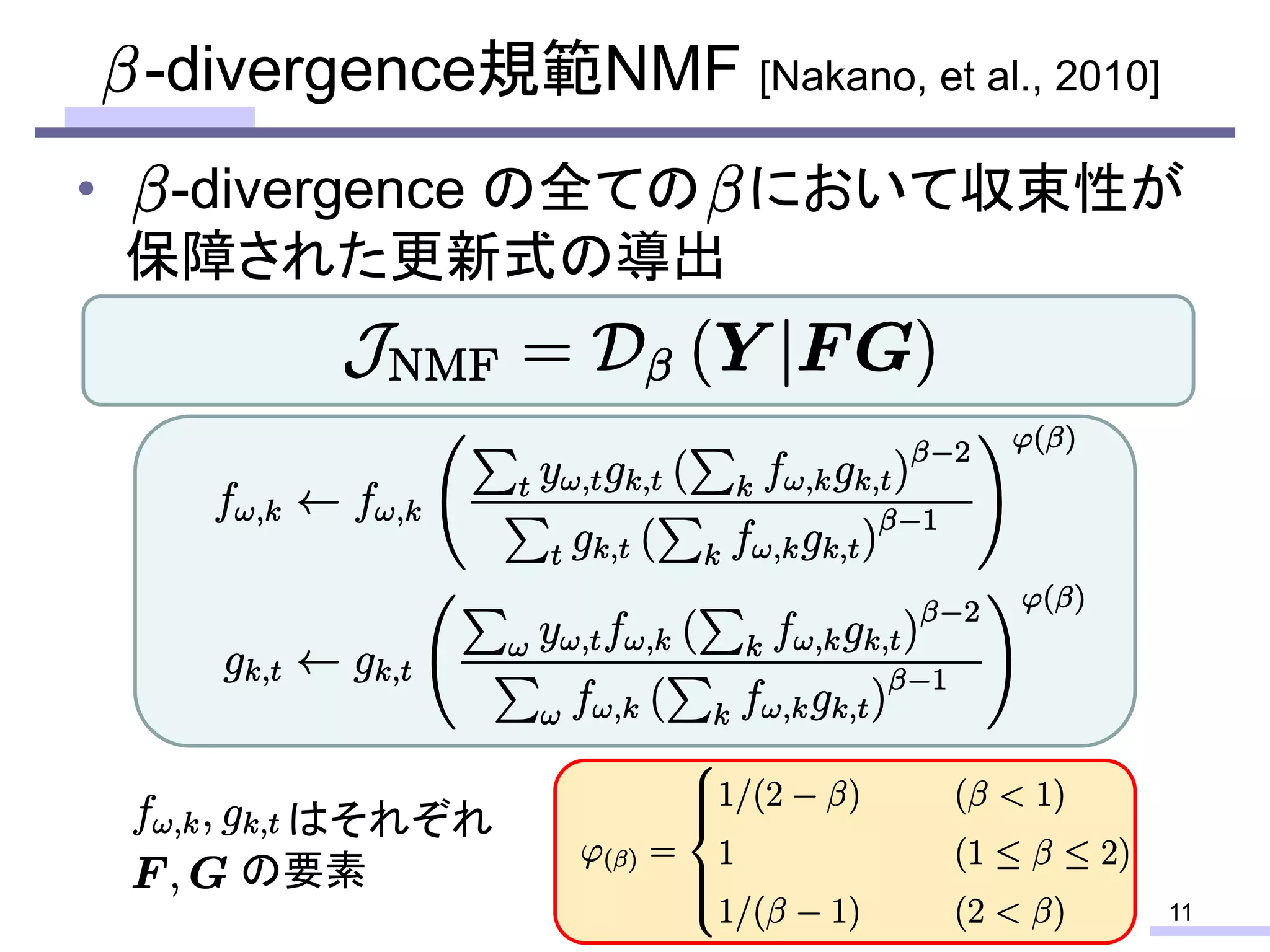

11. • -divergence の全ての において収束性が
保障された更新式の導出
-divergence規範NMF [Nakano, et al., 2010]
11
はそれぞれ
の要素

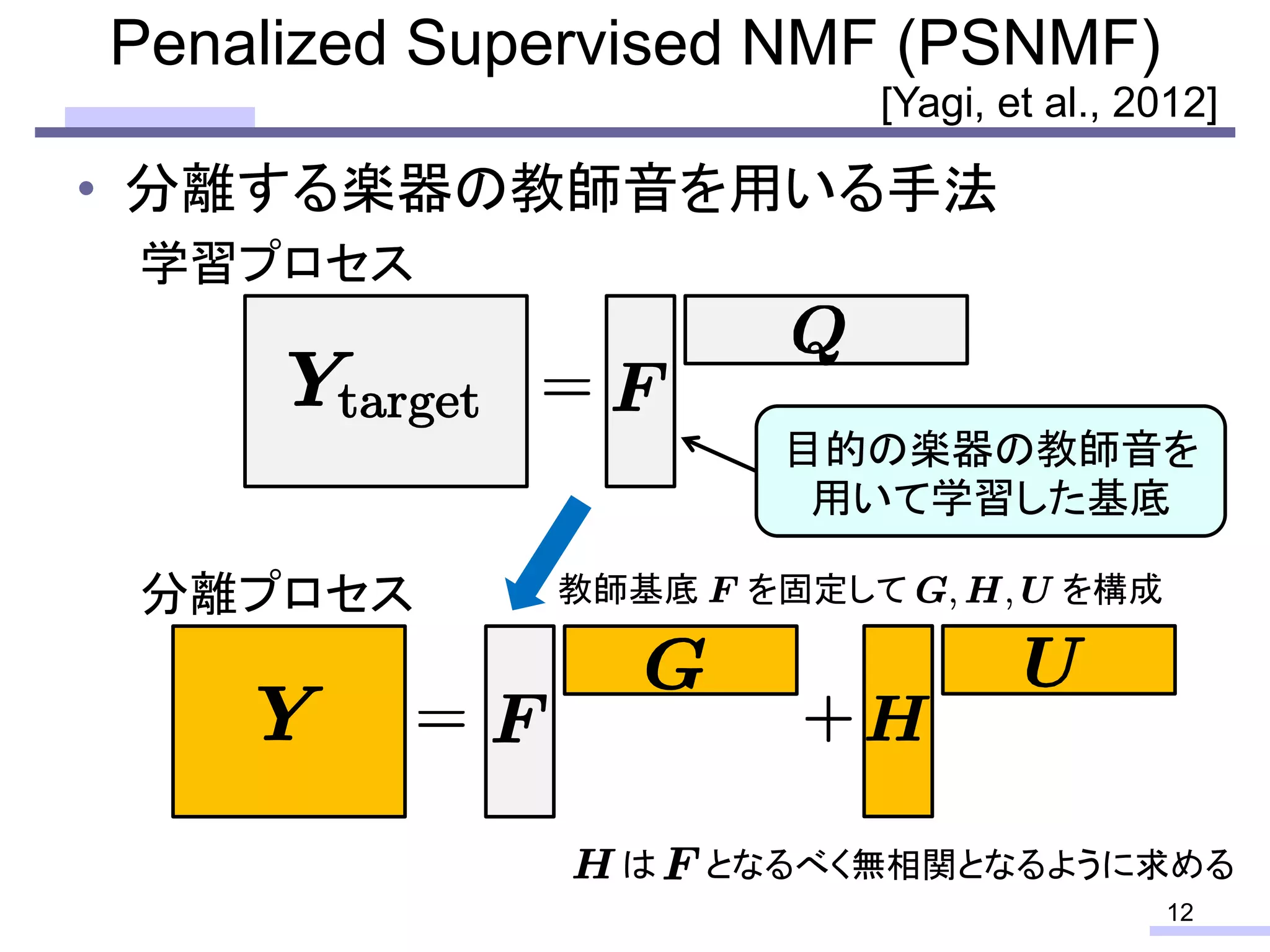

12. • 分離する楽器の教師音を用いる手法
学習プロセス
12
目的の楽器の教師音を
用いて学習した基底
分離プロセス 教師基底 を固定して を構成
Penalized Supervised NMF (PSNMF)
[Yagi, et al., 2012]
は となるべく無相関となるように求める

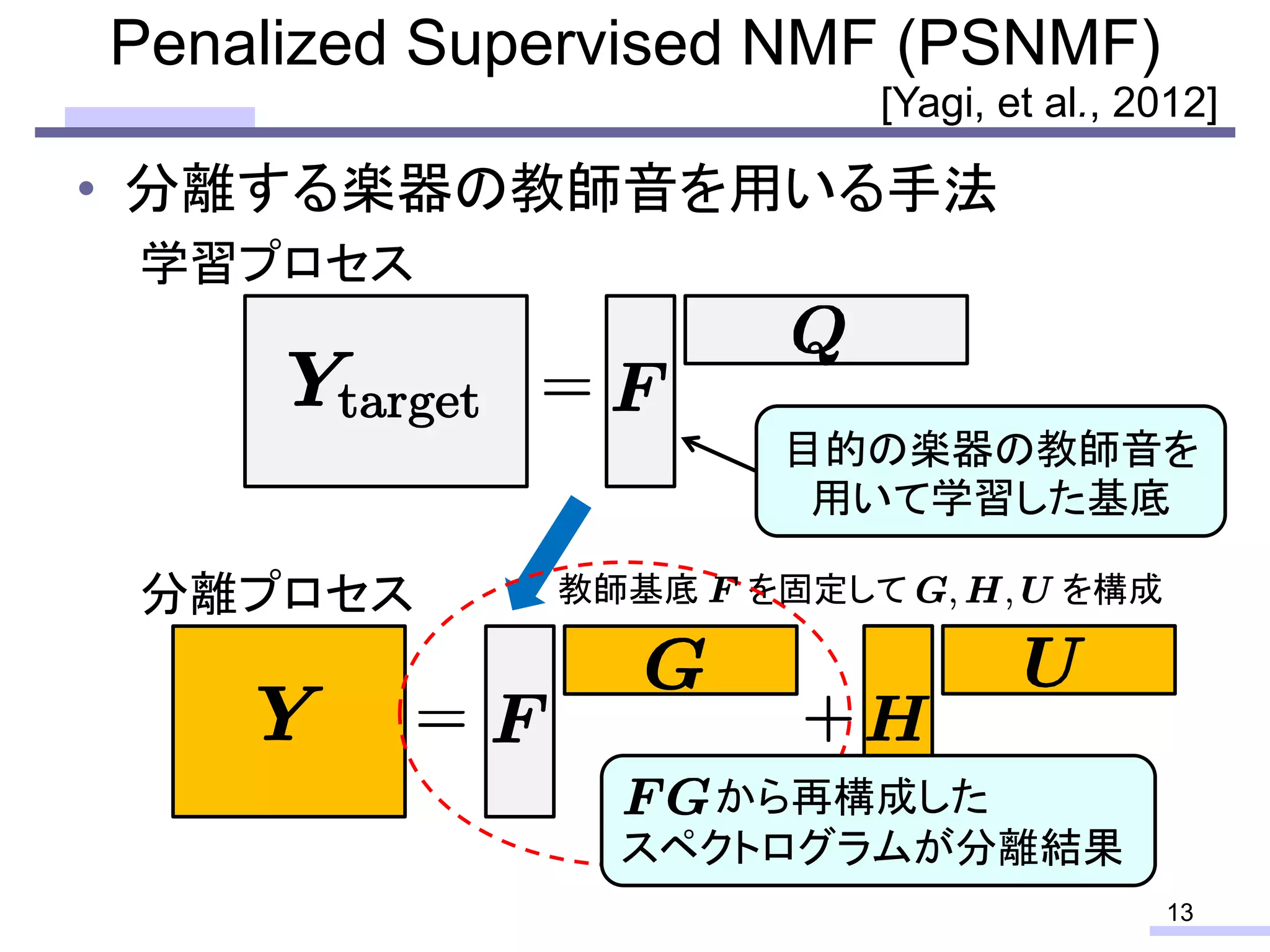

13. • 分離する楽器の教師音を用いる手法
学習プロセス
Penalized Supervised NMF (PSNMF)
13
目的の楽器の教師音を
用いて学習した基底
分離プロセス 教師基底 を固定して を構成
から再構成した
スペクトログラムが分離結果
[Yagi, et al., 2012]

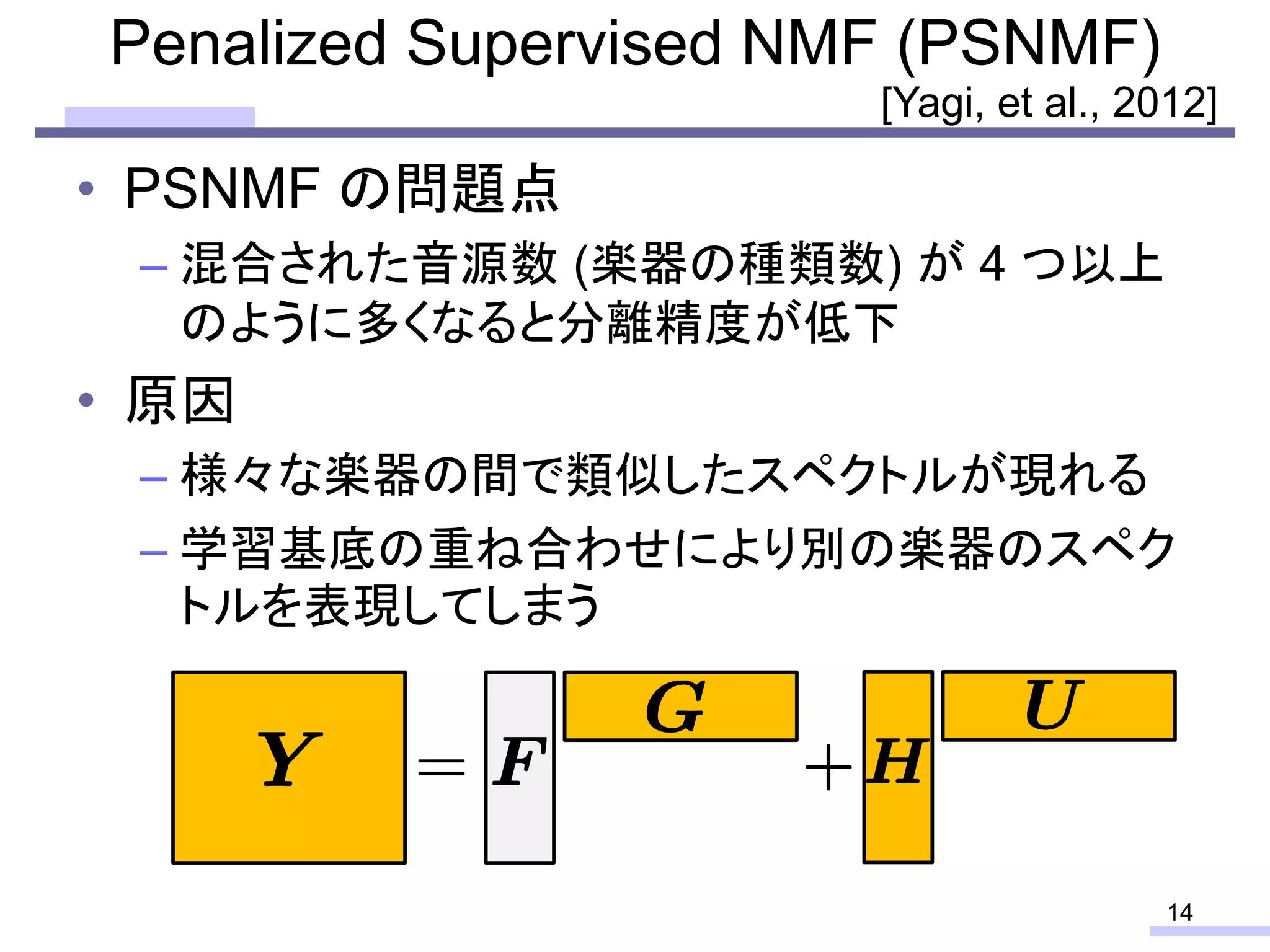

14. • PSNMF の問題点
– 混合された音源数 (楽器の種類数) が 4 つ以上
のように多くなると分離精度が低下
• 原因
– 様々な楽器の間で類似したスペクトルが現れる
– 学習基底の重ね合わせにより別の楽器のスペク
トルを表現してしまう
14
Penalized Supervised NMF (PSNMF)
[Yagi, et al., 2012]

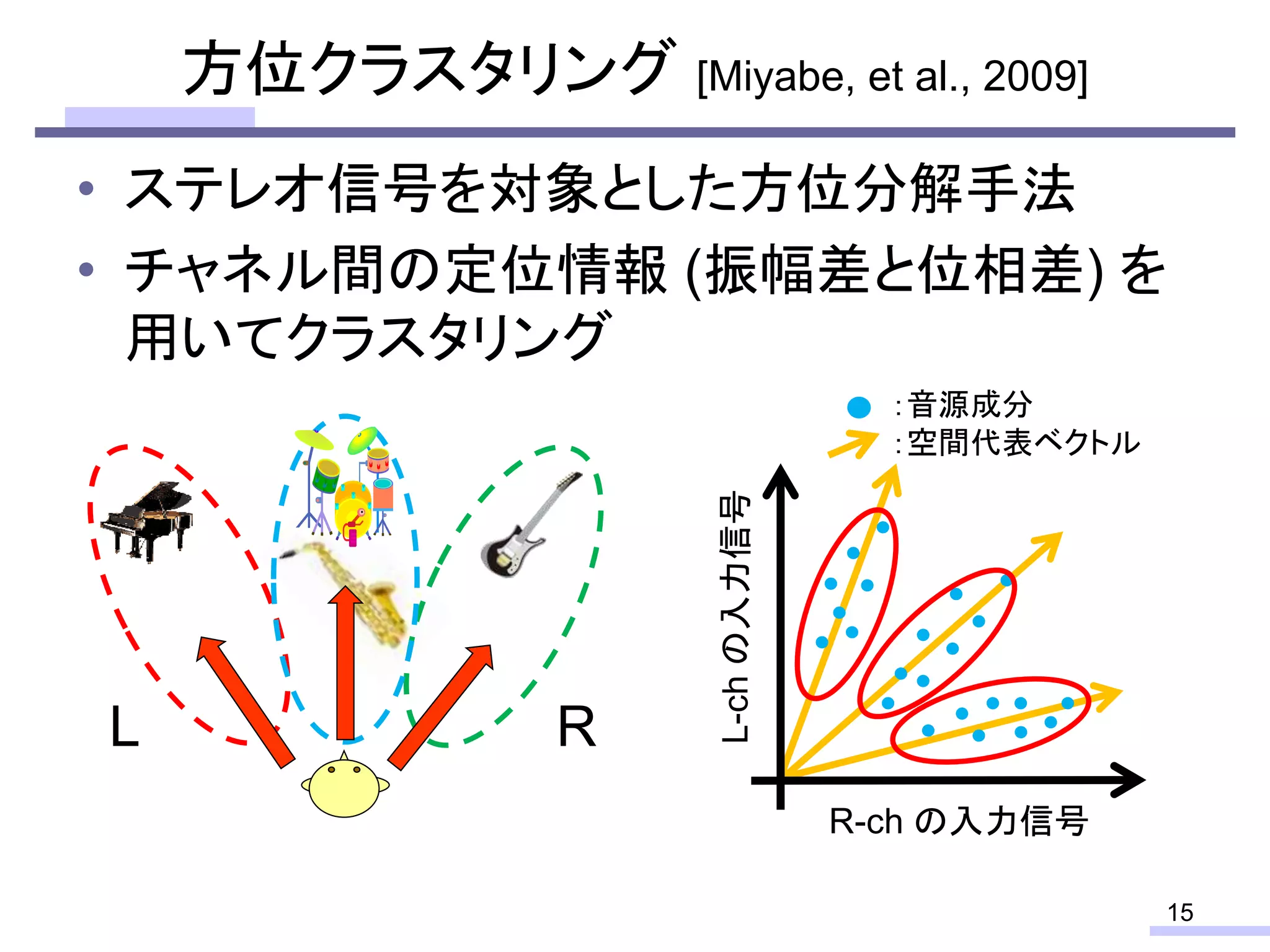

15. 方位クラスタリング [Miyabe, et al., 2009]
• ステレオ信号を対象とした方位分解手法
• チャネル間の定位情報 (振幅差と位相差) を
用いてクラスタリング
15
L R L-chの入力信号
R-ch の入力信号
：音源成分
：空間代表ベクトル

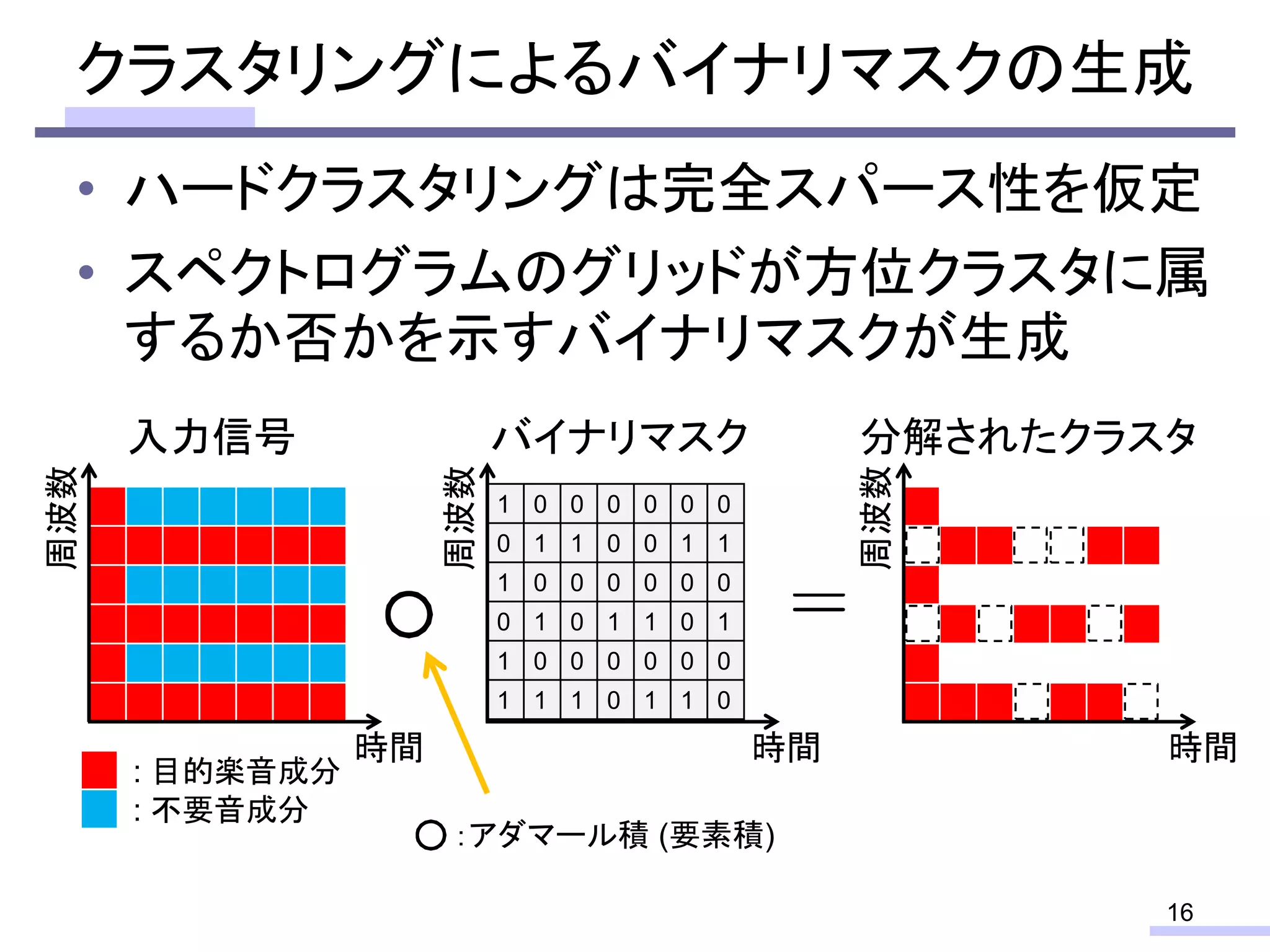

16. クラスタリングによるバイナリマスクの生成
• ハードクラスタリングは完全スパース性を仮定
• スペクトログラムのグリッドが方位クラスタに属
するか否かを示すバイナリマスクが生成
16
1 0 0 0 0 0 0
0 1 1 0 0 1 1
1 0 0 0 0 0 0
0 1 0 1 1 0 1
1 0 0 0 0 0 0
1 1 1 0 1 1 0
時間
周波数
: 目的楽音成分
時間
周波数
時間
周波数
: 不要音成分
：アダマール積 (要素積)
入力信号 バイナリマスク 分解されたクラスタ

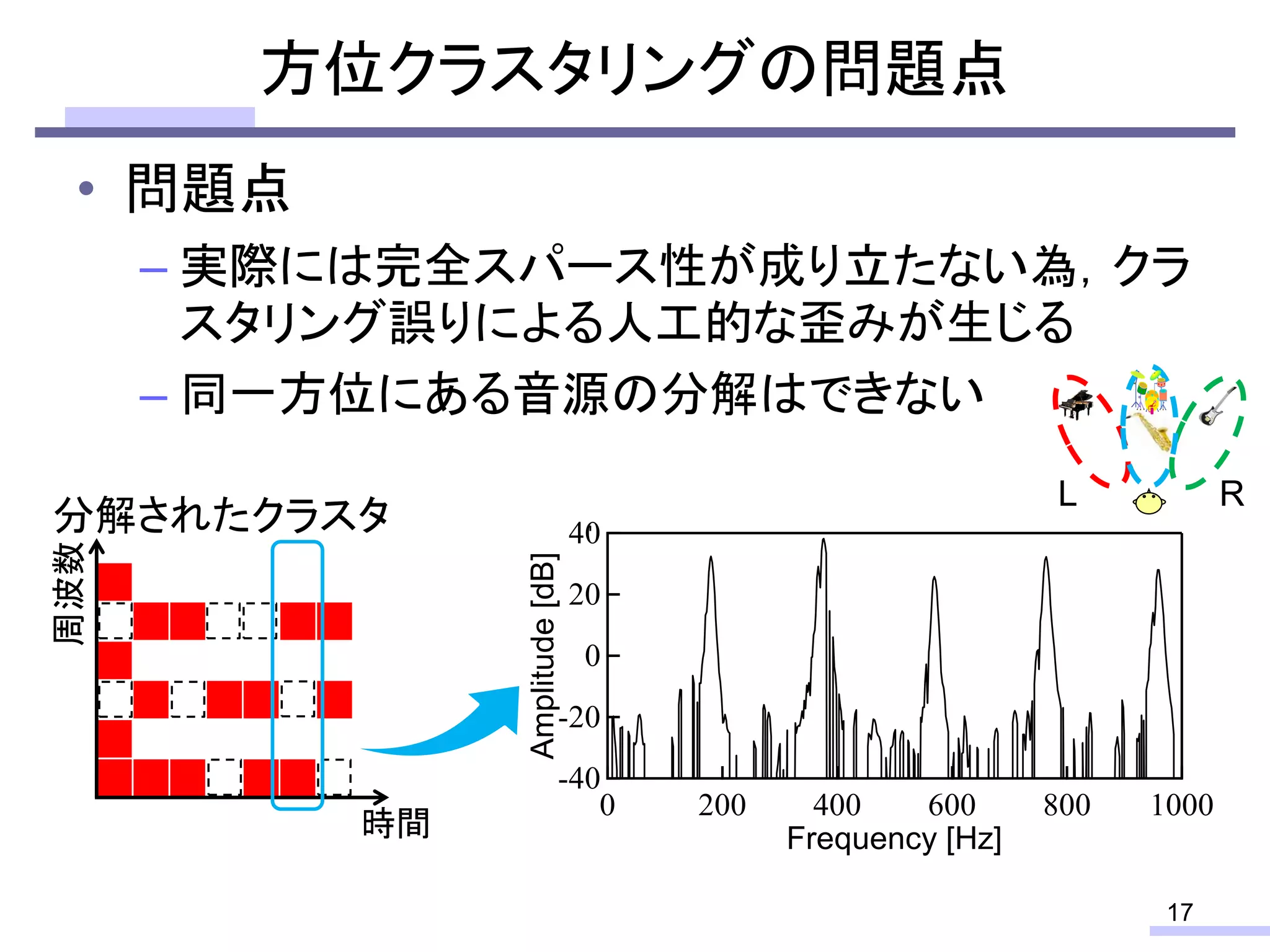

17. 方位クラスタリングの問題点
• 問題点
– 実際には完全スパース性が成り立たない為，クラ
スタリング誤りによる人工的な歪みが生じる
– 同一方位にある音源の分解はできない
17
時間
周波数
分解されたクラスタ
-40
-20
0
20
40Amplitude[dB]
10008006004002000
Frequency [Hz]
L R

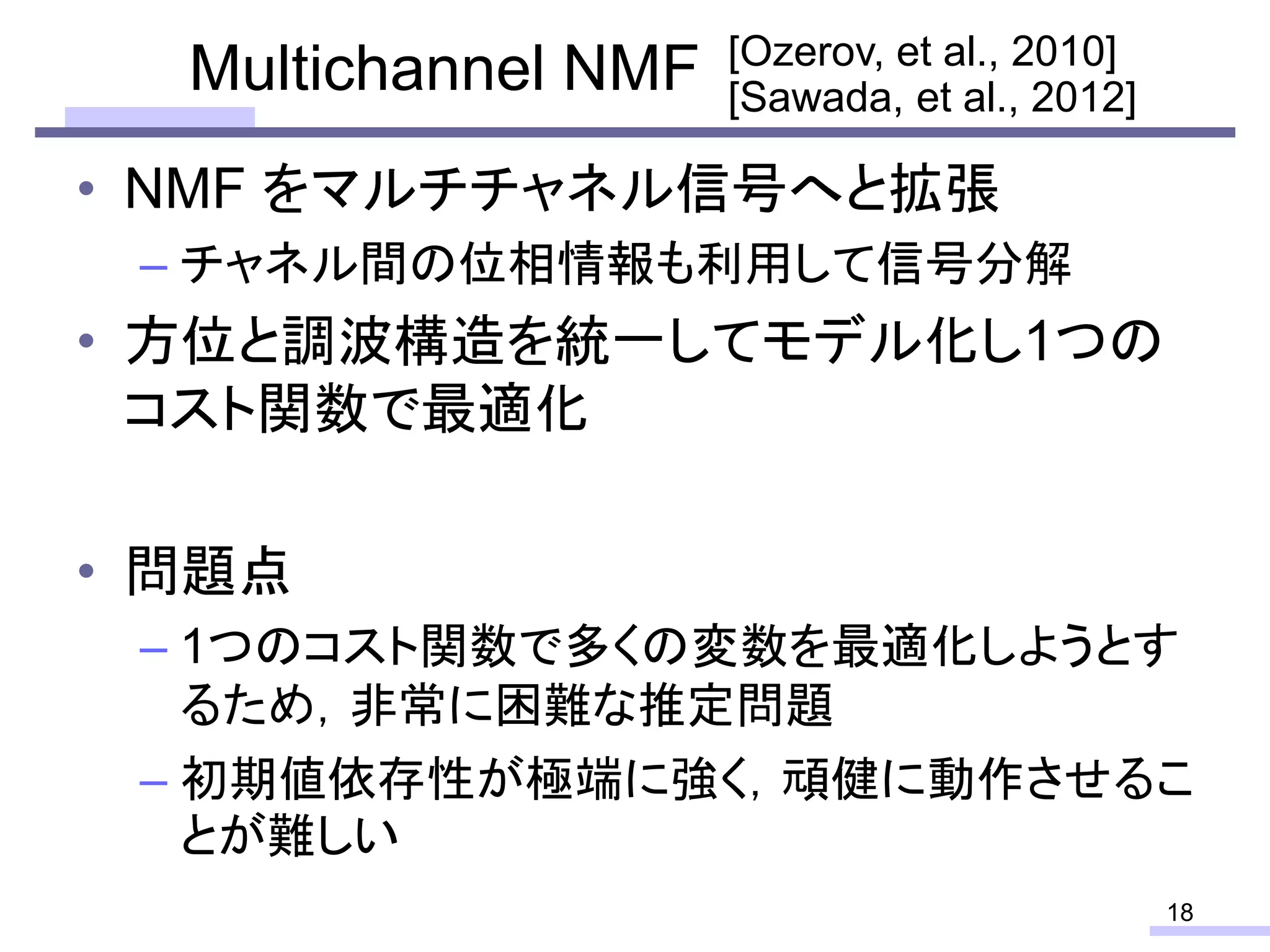

18. Multichannel NMF
• NMF をマルチチャネル信号へと拡張
– チャネル間の位相情報も利用して信号分解
• 方位と調波構造を統一してモデル化し1つの
コスト関数で最適化
• 問題点
– 1つのコスト関数で多くの変数を最適化しようとす
るため，非常に困難な推定問題
– 初期値依存性が極端に強く，頑健に動作させるこ
とが難しい
18
[Sawada, et al., 2012]
[Ozerov, et al., 2010]

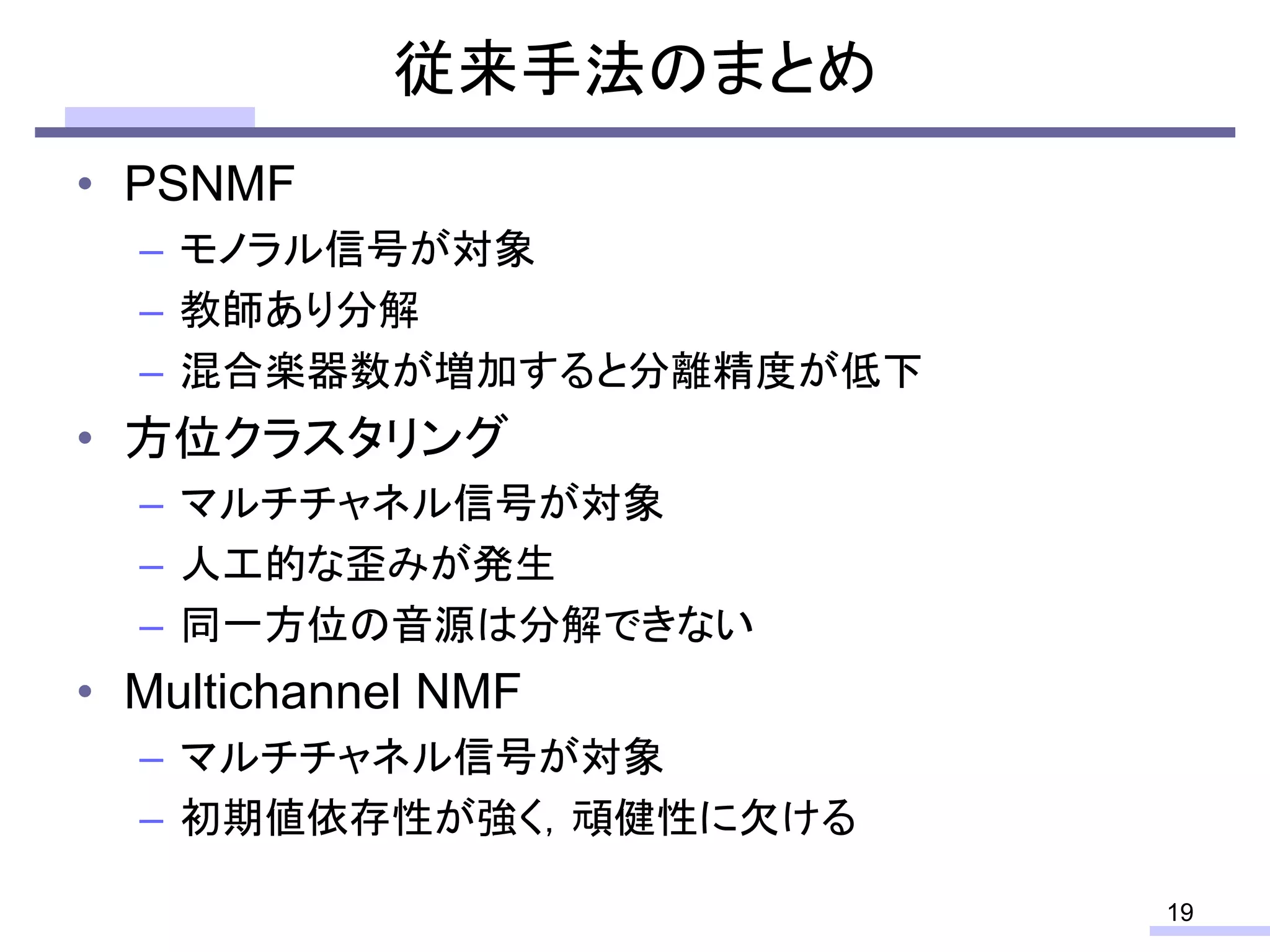

19. 従来手法のまとめ
• PSNMF
– モノラル信号が対象
– 教師あり分解
– 混合楽器数が増加すると分離精度が低下
• 方位クラスタリング
– マルチチャネル信号が対象
– 人工的な歪みが発生
– 同一方位の音源は分解できない
• Multichannel NMF
– マルチチャネル信号が対象
– 初期値依存性が強く，頑健性に欠ける
19

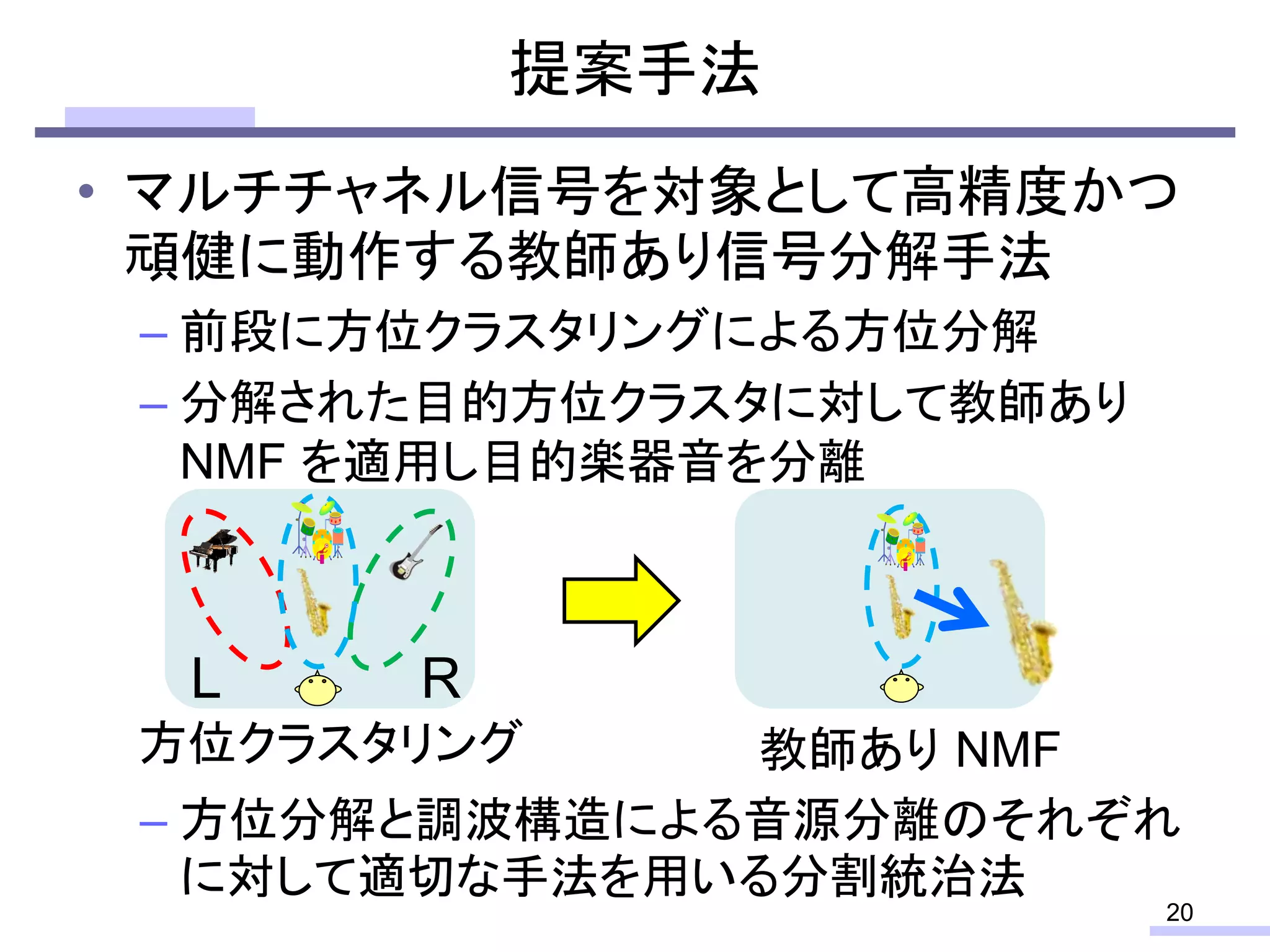

20. • マルチチャネル信号を対象として高精度かつ
頑健に動作する教師あり信号分解手法
– 前段に方位クラスタリングによる方位分解
– 分解された目的方位クラスタに対して教師あり
NMF を適用し目的楽器音を分離
– 方位分解と調波構造による音源分離のそれぞれ
に対して適切な手法を用いる分割統治法
20
提案手法
方位クラスタリング
L R
教師あり NMF

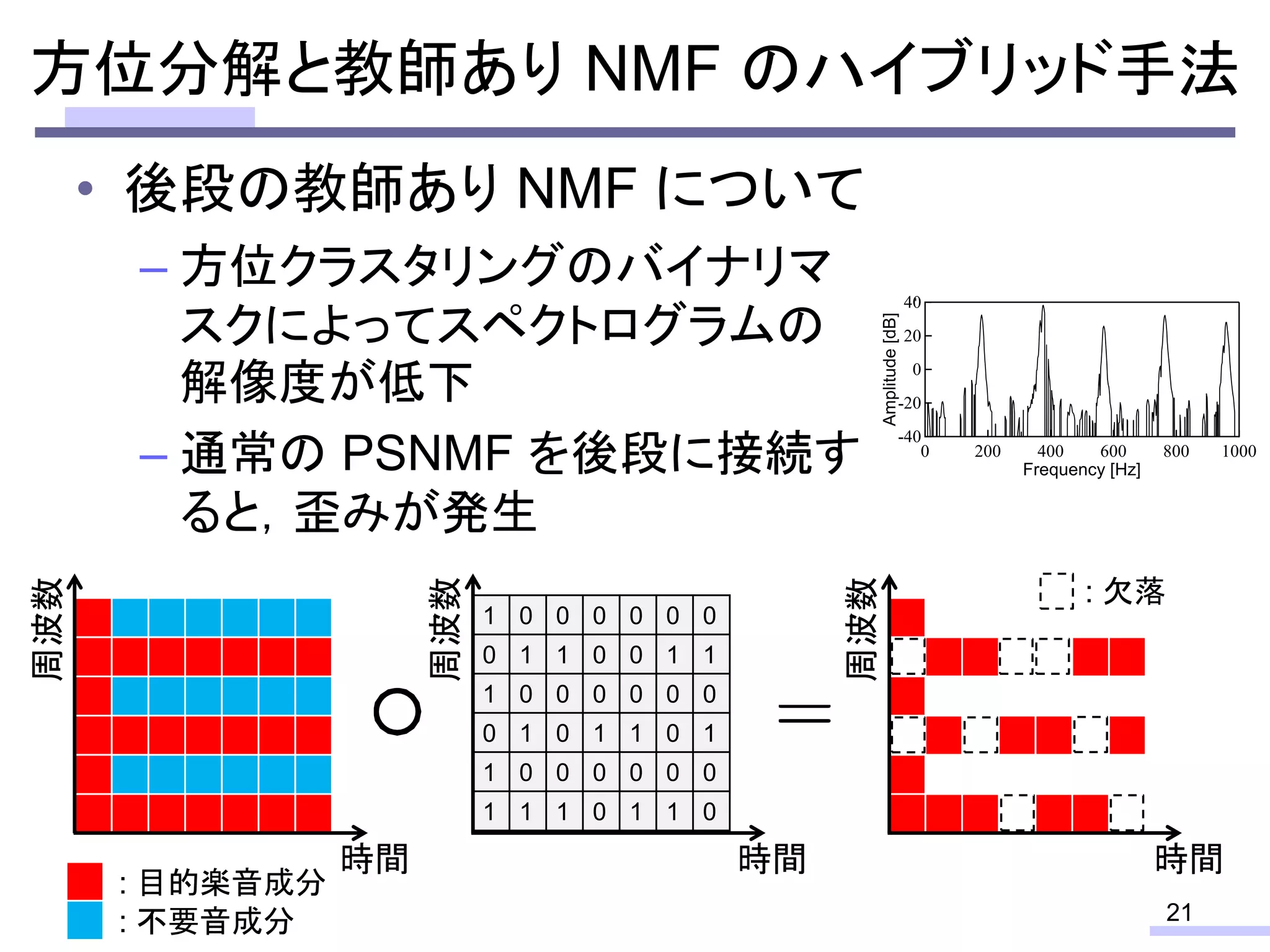

21. – 方位クラスタリングのバイナリマ
スクによってスペクトログラムの
解像度が低下
– 通常の PSNMF を後段に接続す
ると，歪みが発生
21
方位分解と教師あり NMF のハイブリッド手法
1 0 0 0 0 0 0
0 1 1 0 0 1 1
1 0 0 0 0 0 0
0 1 0 1 1 0 1
1 0 0 0 0 0 0
1 1 1 0 1 1 0
時間
周波数
: 目的楽音成分
時間
周波数
時間周波数
: 不要音成分
-40
-20
0
20
40
Amplitude[dB]
10008006004002000
Frequency [Hz]
• 後段の教師あり NMF について
: 欠落

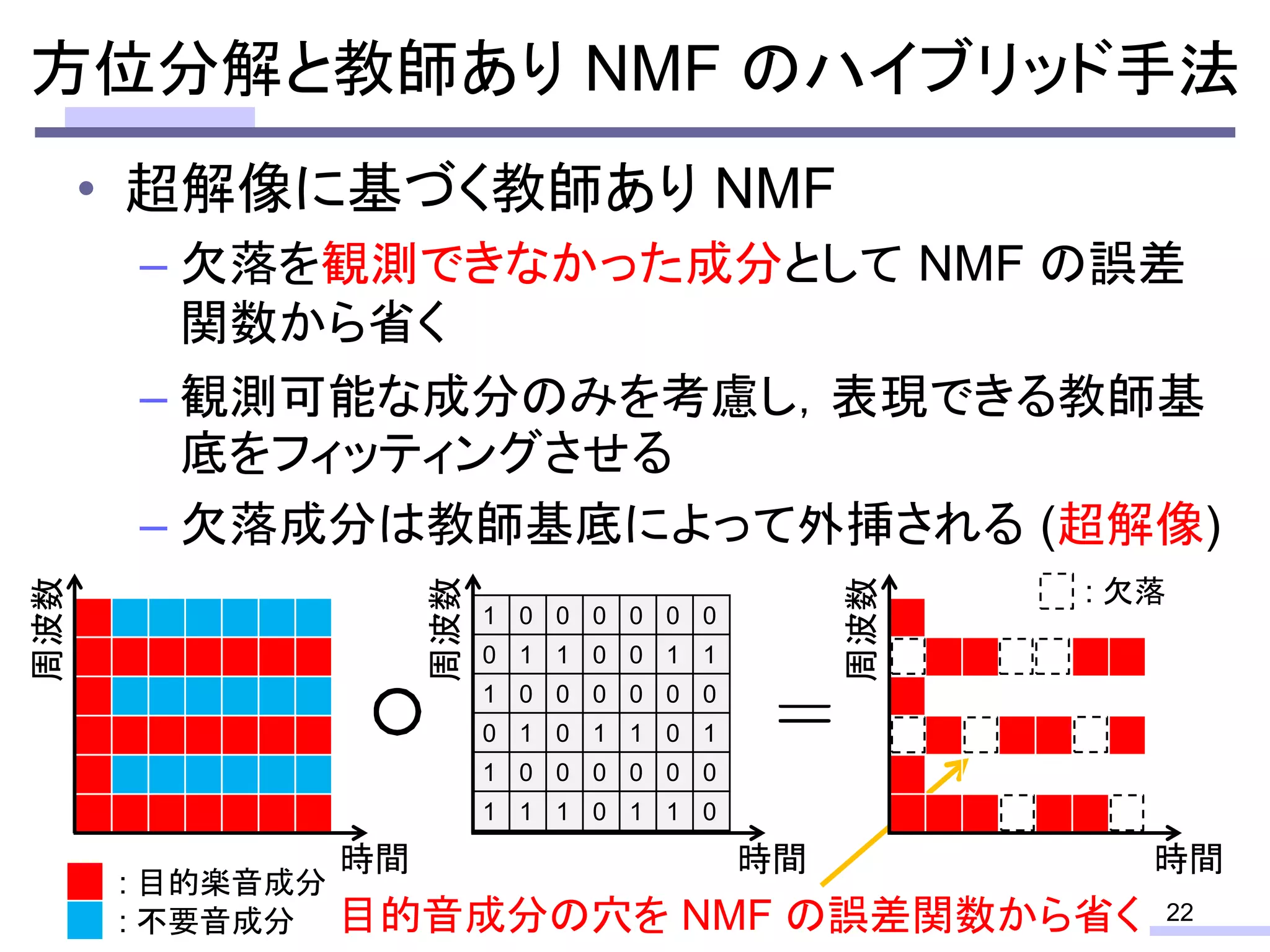

22. • 超解像に基づく教師あり NMF
– 欠落を観測できなかった成分として NMF の誤差
関数から省く
– 観測可能な成分のみを考慮し，表現できる教師基
底をフィッティングさせる
– 欠落成分は教師基底によって外挿される (超解像)
22
方位分解と教師あり NMF のハイブリッド手法
目的音成分の穴を NMF の誤差関数から省く
1 0 0 0 0 0 0
0 1 1 0 0 1 1
1 0 0 0 0 0 0
0 1 0 1 1 0 1
1 0 0 0 0 0 0
1 1 1 0 1 1 0
時間
周波数
: 目的楽音成分
時間
周波数
時間周波数
: 欠落
: 不要音成分

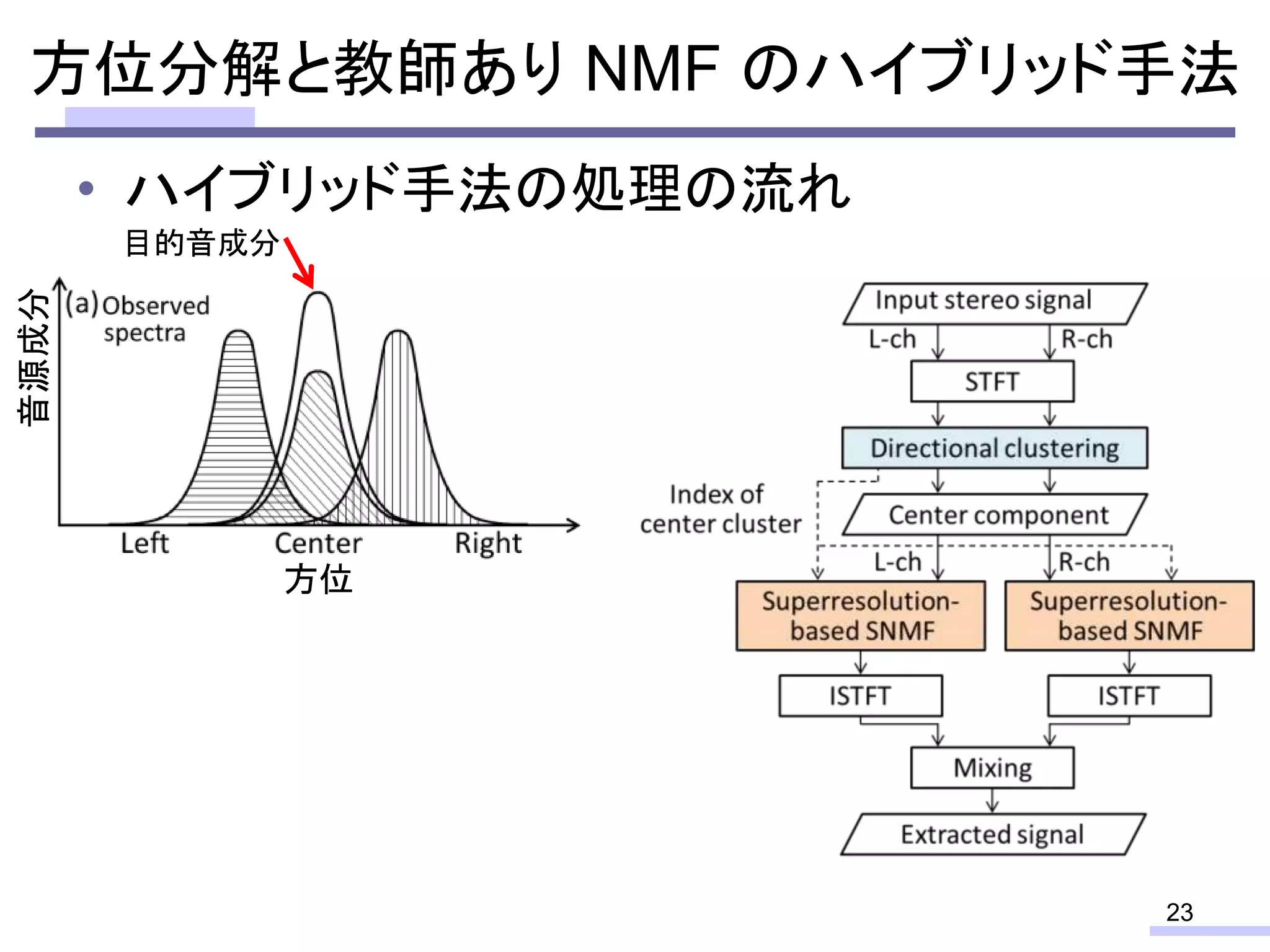

23. • ハイブリッド手法の処理の流れ
23
方位分解と教師あり NMF のハイブリッド手法
方位
音源成分
目的音成分

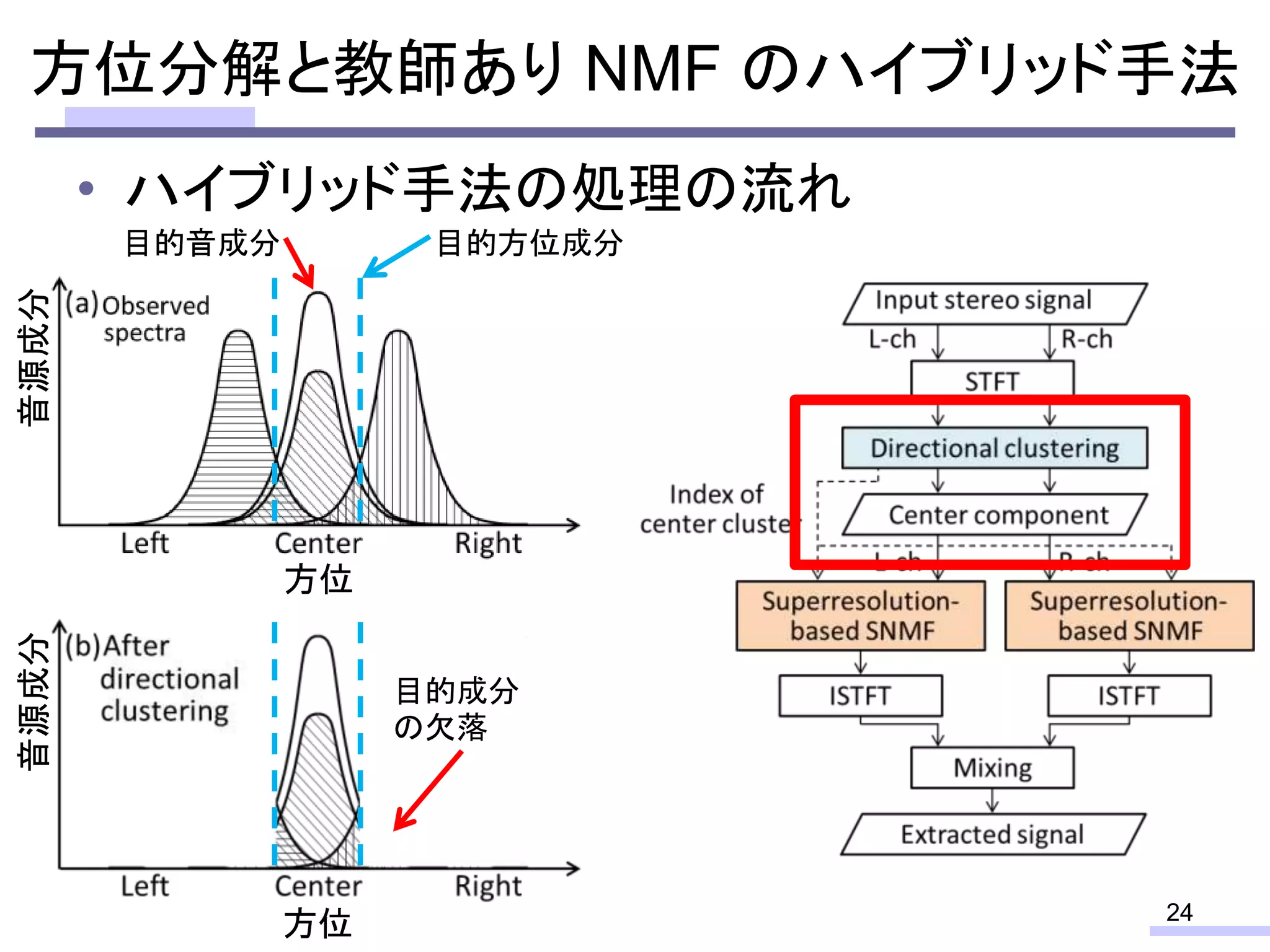

24. • ハイブリッド手法の処理の流れ
24
方位分解と教師あり NMF のハイブリッド手法
方位
音源成分
目的音成分
方位
音源成分
目的方位成分
目的成分
の欠落

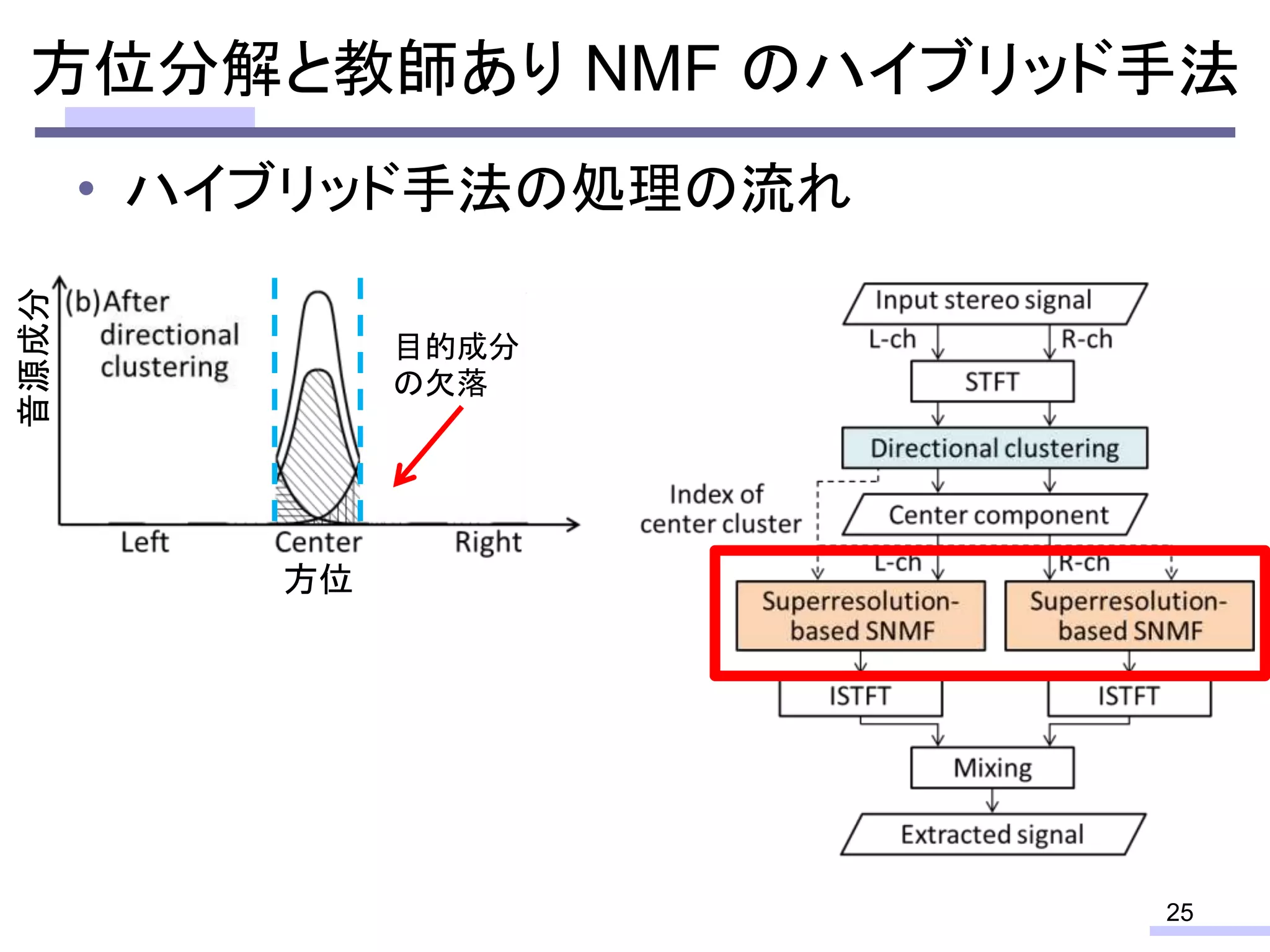

25. • ハイブリッド手法の処理の流れ
25
方位分解と教師あり NMF のハイブリッド手法
方位
音源成分
目的成分
の欠落

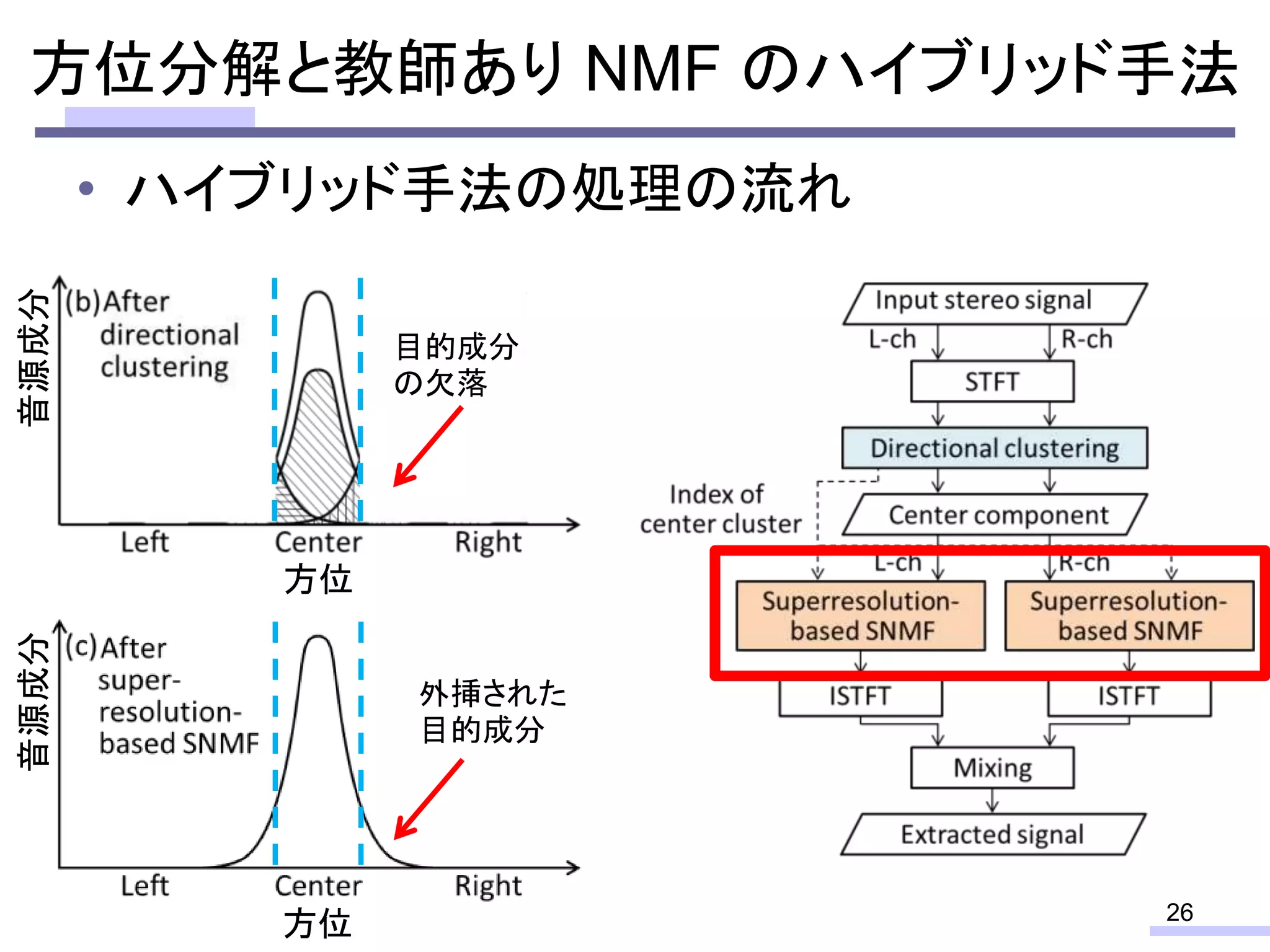

26. • ハイブリッド手法の処理の流れ
26
方位分解と教師あり NMF のハイブリッド手法
方位
音源成分
外挿された
目的成分
方位
音源成分
目的成分
の欠落

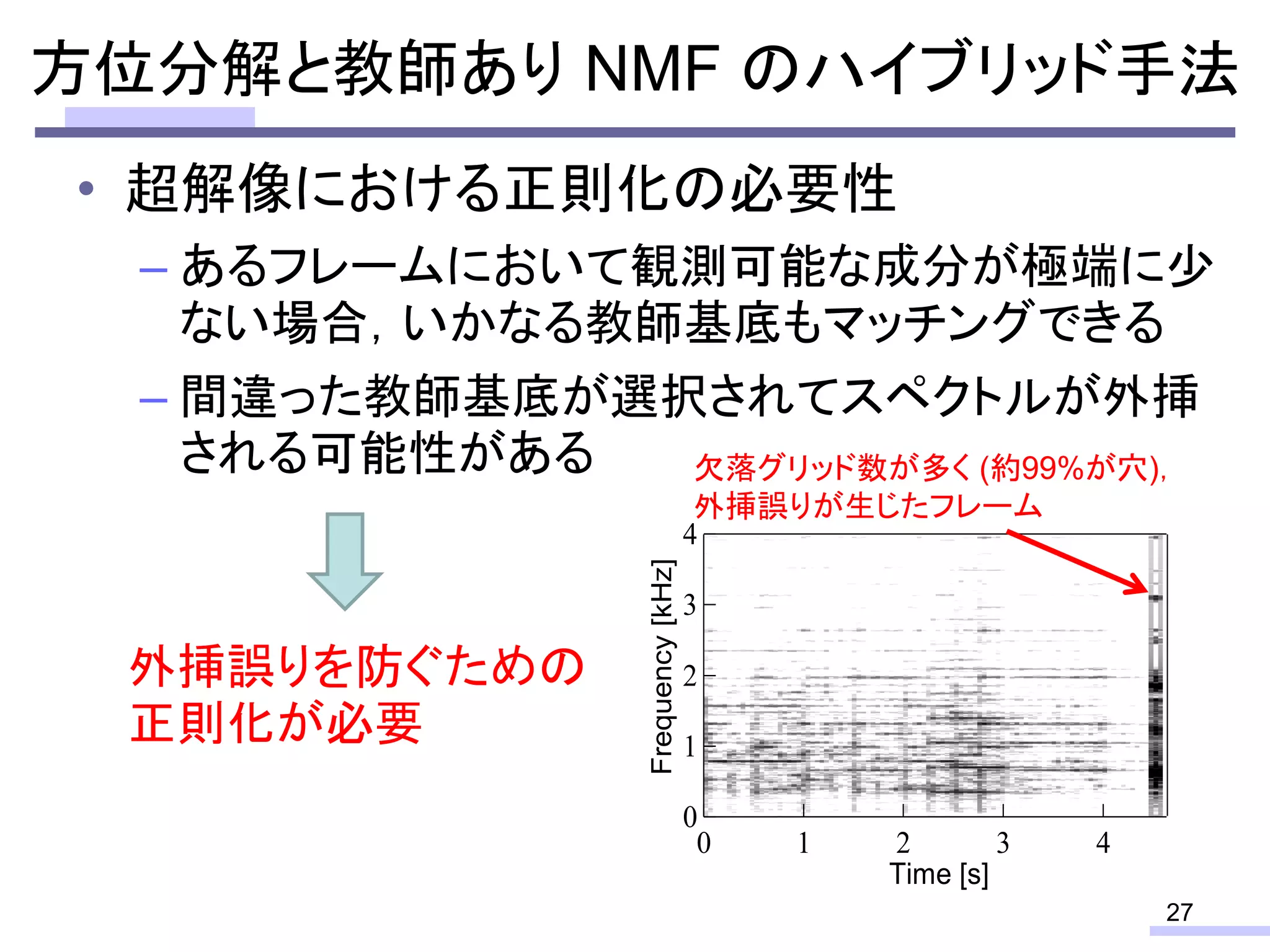

27. • 超解像における正則化の必要性
– あるフレームにおいて観測可能な成分が極端に少
ない場合，いかなる教師基底もマッチングできる
– 間違った教師基底が選択されてスペクトルが外挿
される可能性がある
27
方位分解と教師あり NMF のハイブリッド手法
4
3
2
1
0
Frequency[kHz]
43210
Time [s]
欠落グリッド数が多く (約99%が穴)，
外挿誤りが生じたフレーム
外挿誤りを防ぐための
正則化が必要

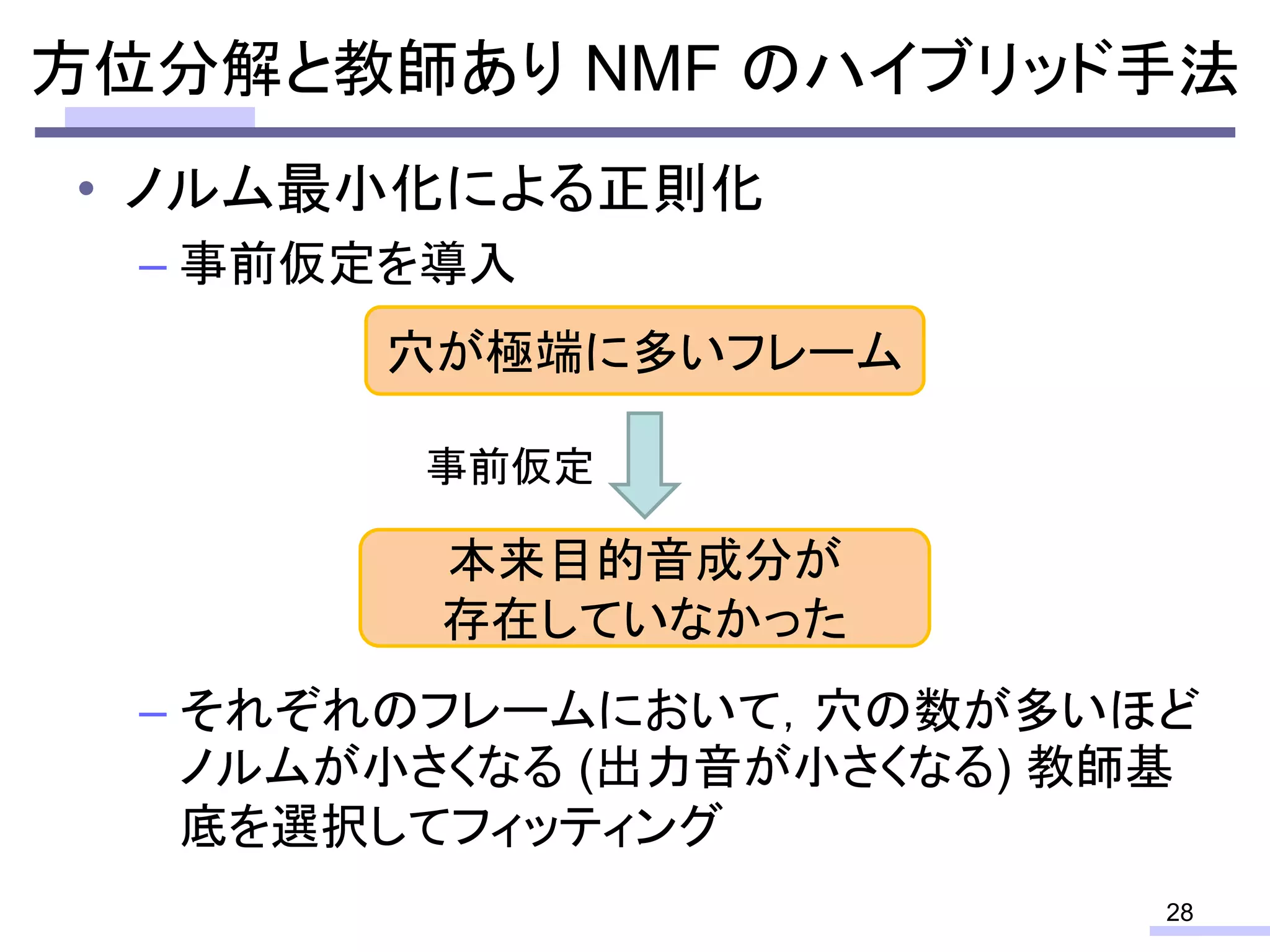

28. • ノルム最小化による正則化
28
方位分解と教師あり NMF のハイブリッド手法
穴が極端に多いフレーム
本来目的音成分が
存在していなかった
事前仮定
– 事前仮定を導入
– それぞれのフレームにおいて，穴の数が多いほど
ノルムが小さくなる (出力音が小さくなる) 教師基
底を選択してフィッティング

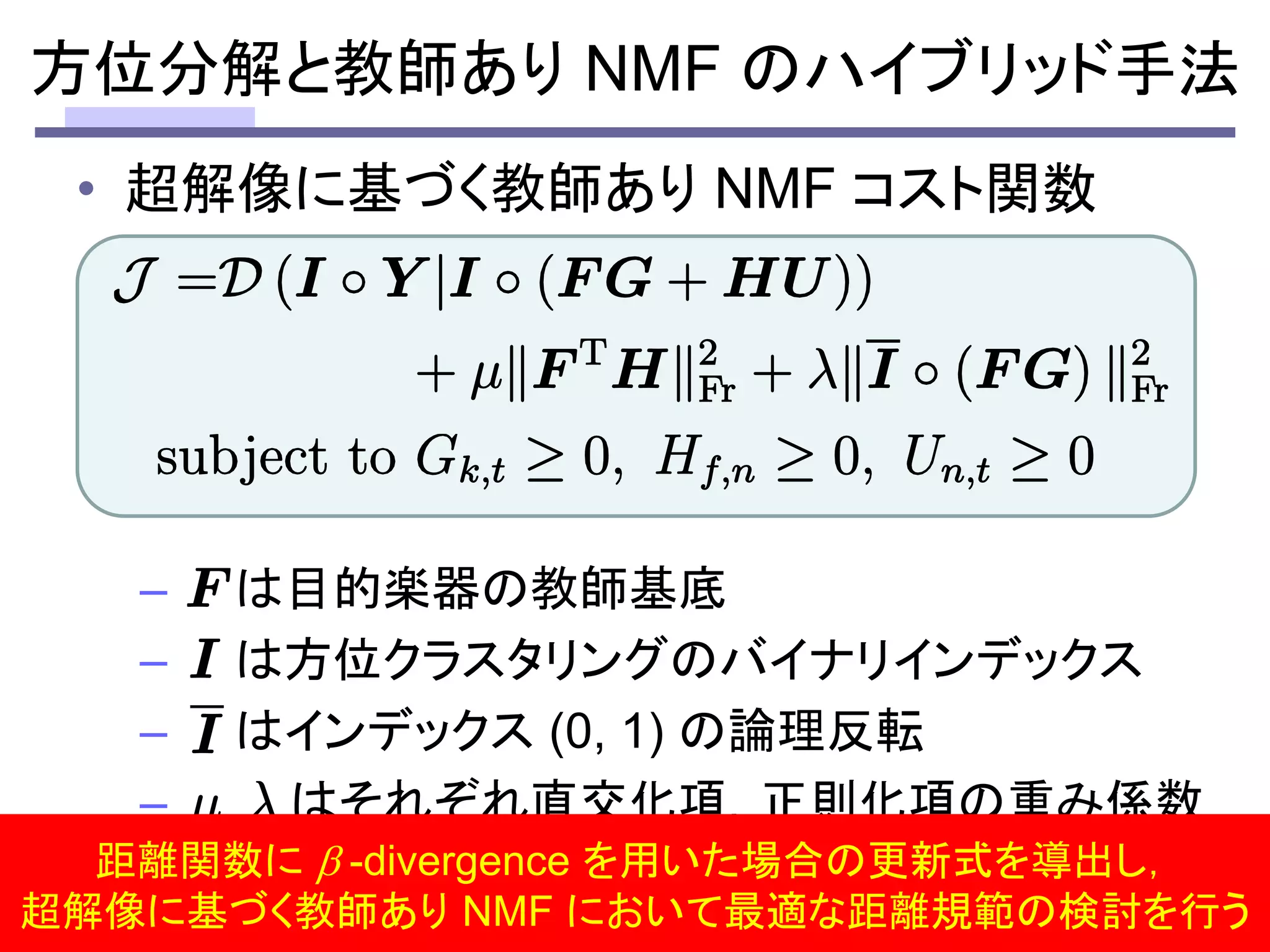

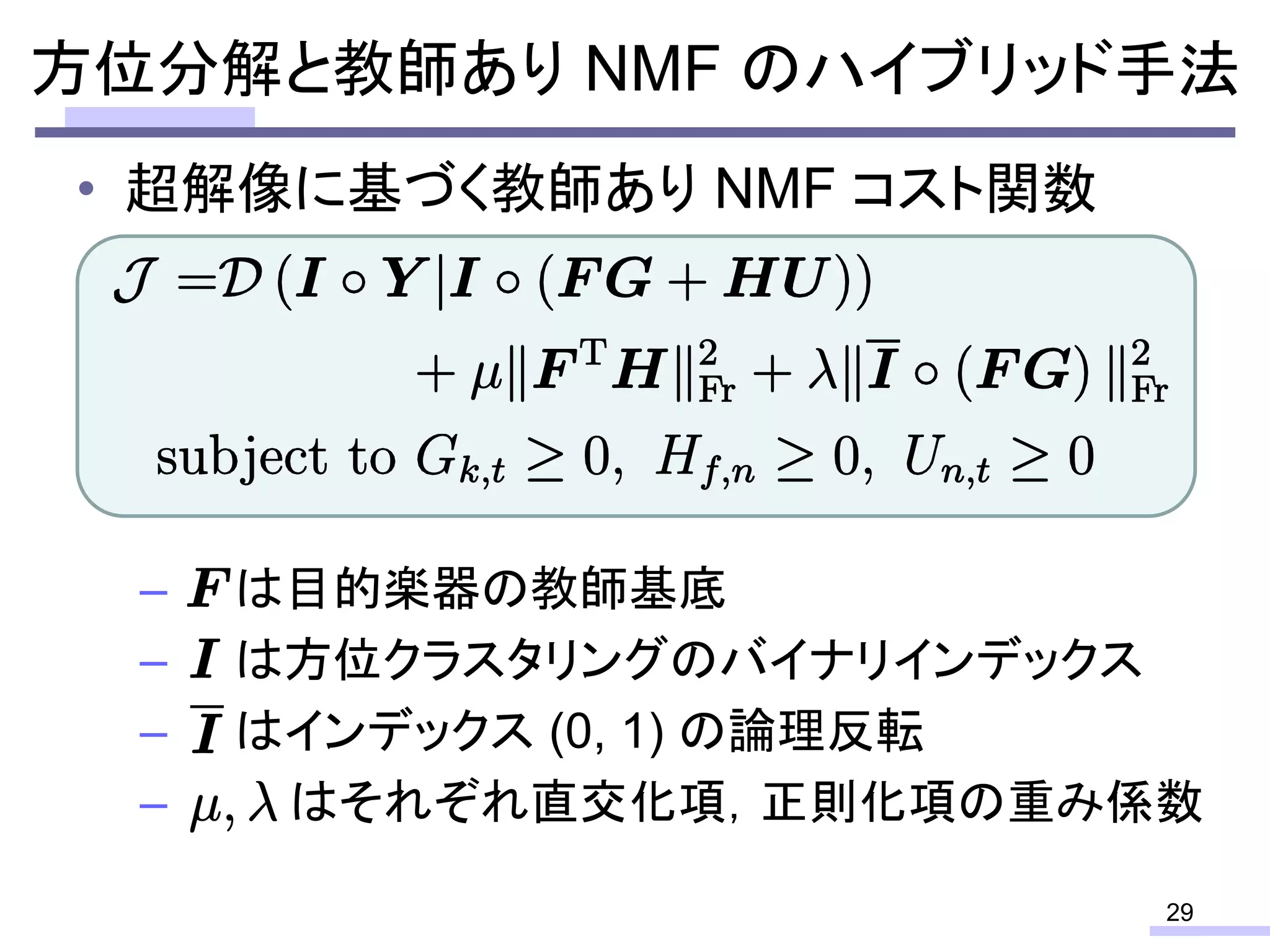

29. • 超解像に基づく教師あり NMF コスト関数
– は目的楽器の教師基底
– は方位クラスタリングのバイナリインデックス
– はインデックス (0, 1) の論理反転
– はそれぞれ直交化項，正則化項の重み係数
29
方位分解と教師あり NMF のハイブリッド手法

30. • 超解像に基づく教師あり NMF コスト関数
– は目的楽器の教師基底
– は方位クラスタリングのバイナリインデックス
– はインデックス (0, 1) の論理反転
– はそれぞれ直交化項，正則化項の重み係数
30
方位分解と教師あり NMF のハイブリッド手法
距離関数に  -divergence を用いた場合の更新式を導出し，
超解像に基づく教師あり NMF において最適な距離規範の検討を行う

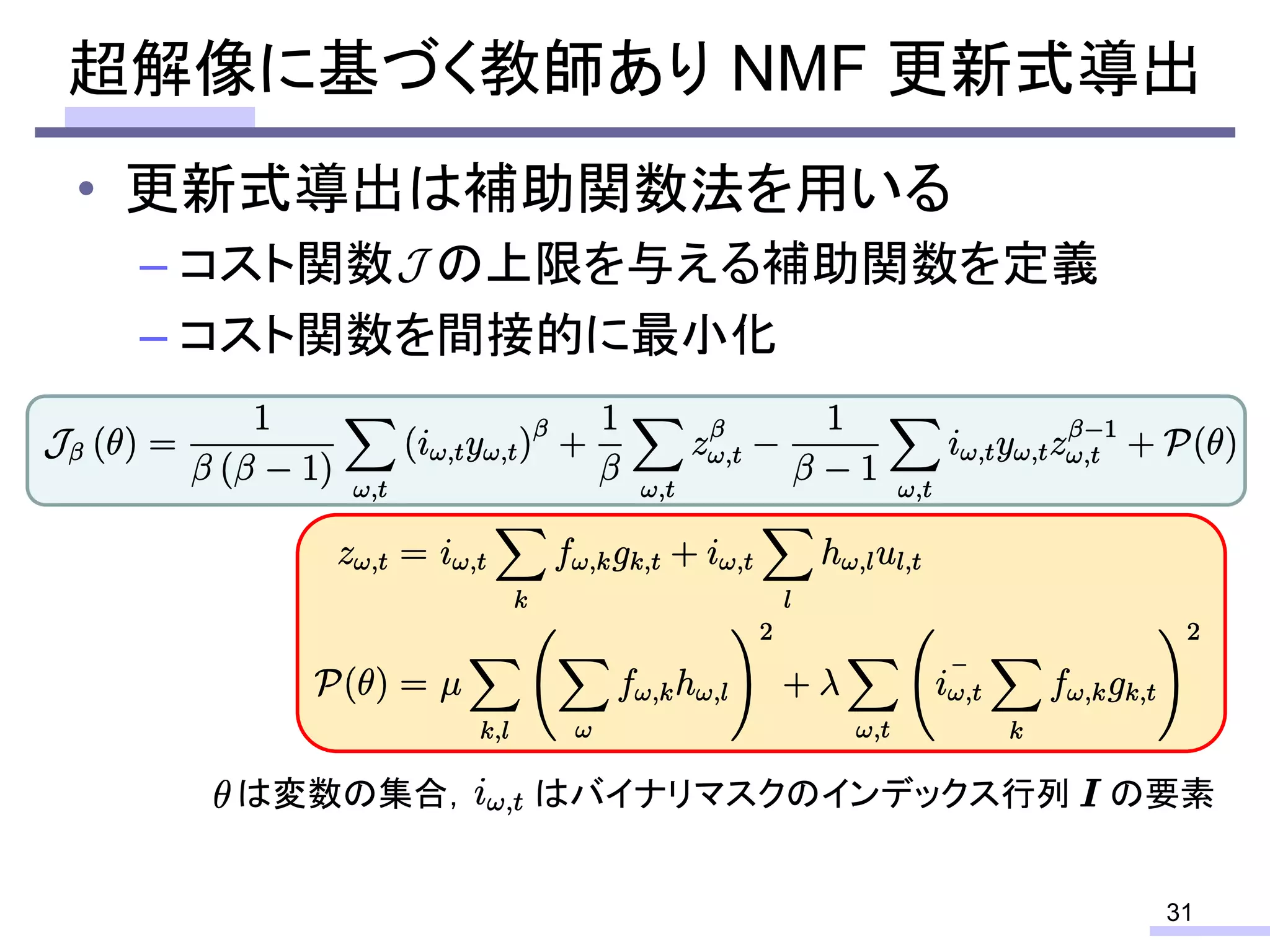

31. • 更新式導出は補助関数法を用いる
– コスト関数 の上限を与える補助関数を定義
– コスト関数を間接的に最小化
超解像に基づく教師あり NMF 更新式導出
31
は変数の集合， はバイナリマスクのインデックス行列 の要素

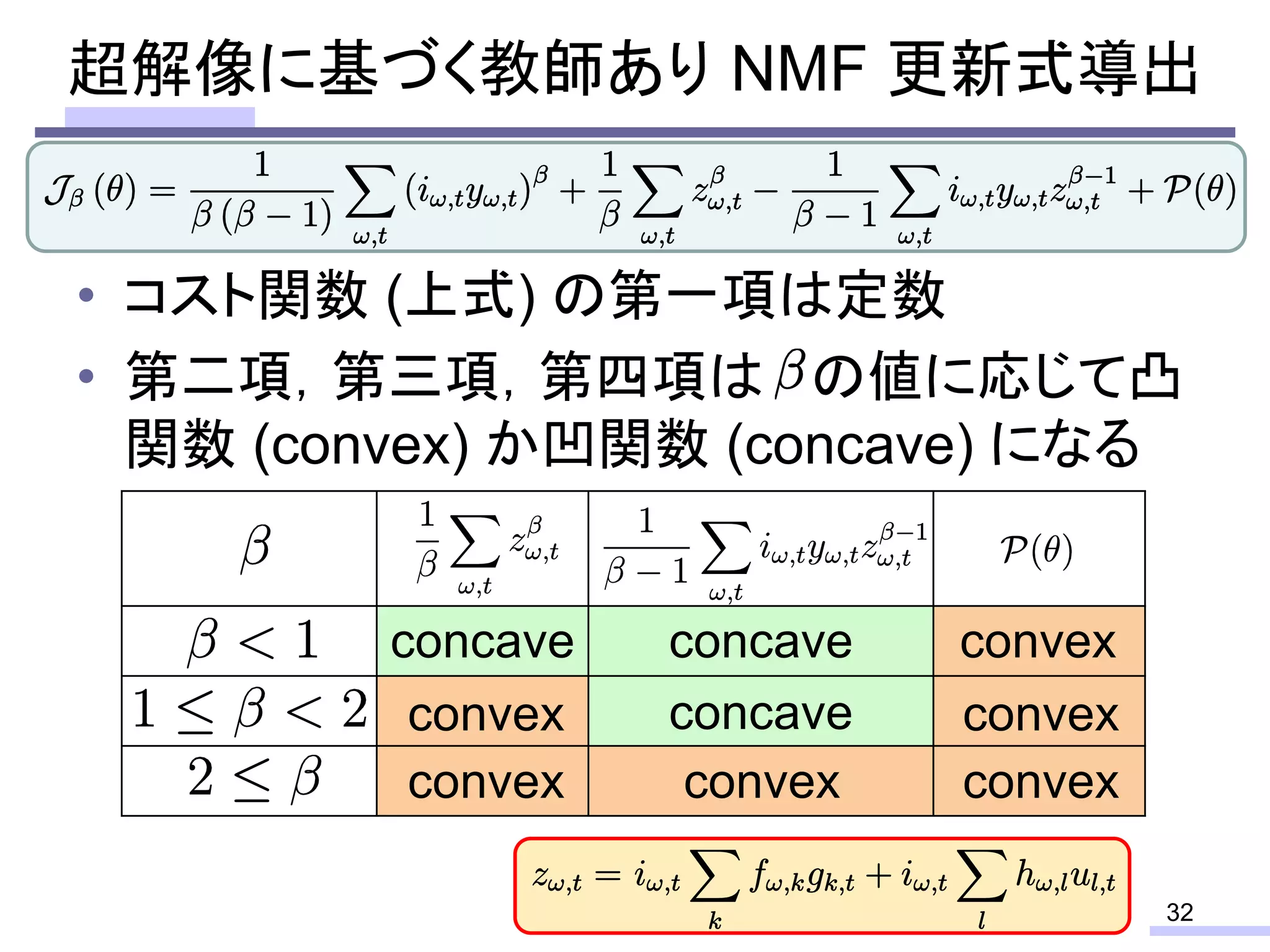

32. • コスト関数 (上式) の第一項は定数
• 第二項，第三項，第四項は の値に応じて凸
関数 (convex) か凹関数 (concave) になる
超解像に基づく教師あり NMF 更新式導出
32
concave
convex
convex
concave
convex
convex
convex
convex
concave

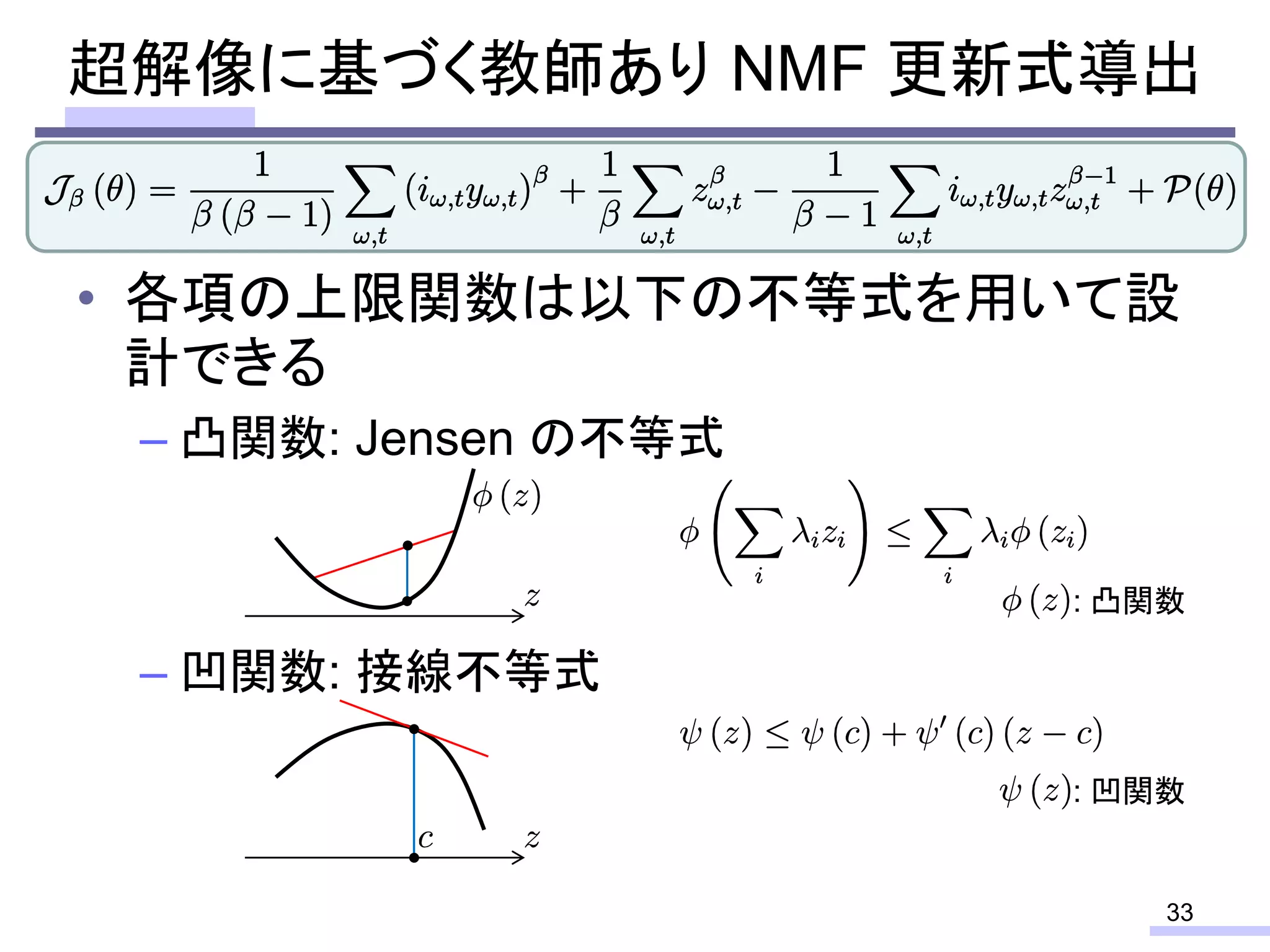

33. • 各項の上限関数は以下の不等式を用いて設
計できる
– 凸関数: Jensen の不等式
– 凹関数: 接線不等式
超解像に基づく教師あり NMF 更新式導出
33
: 凸関数
: 凹関数

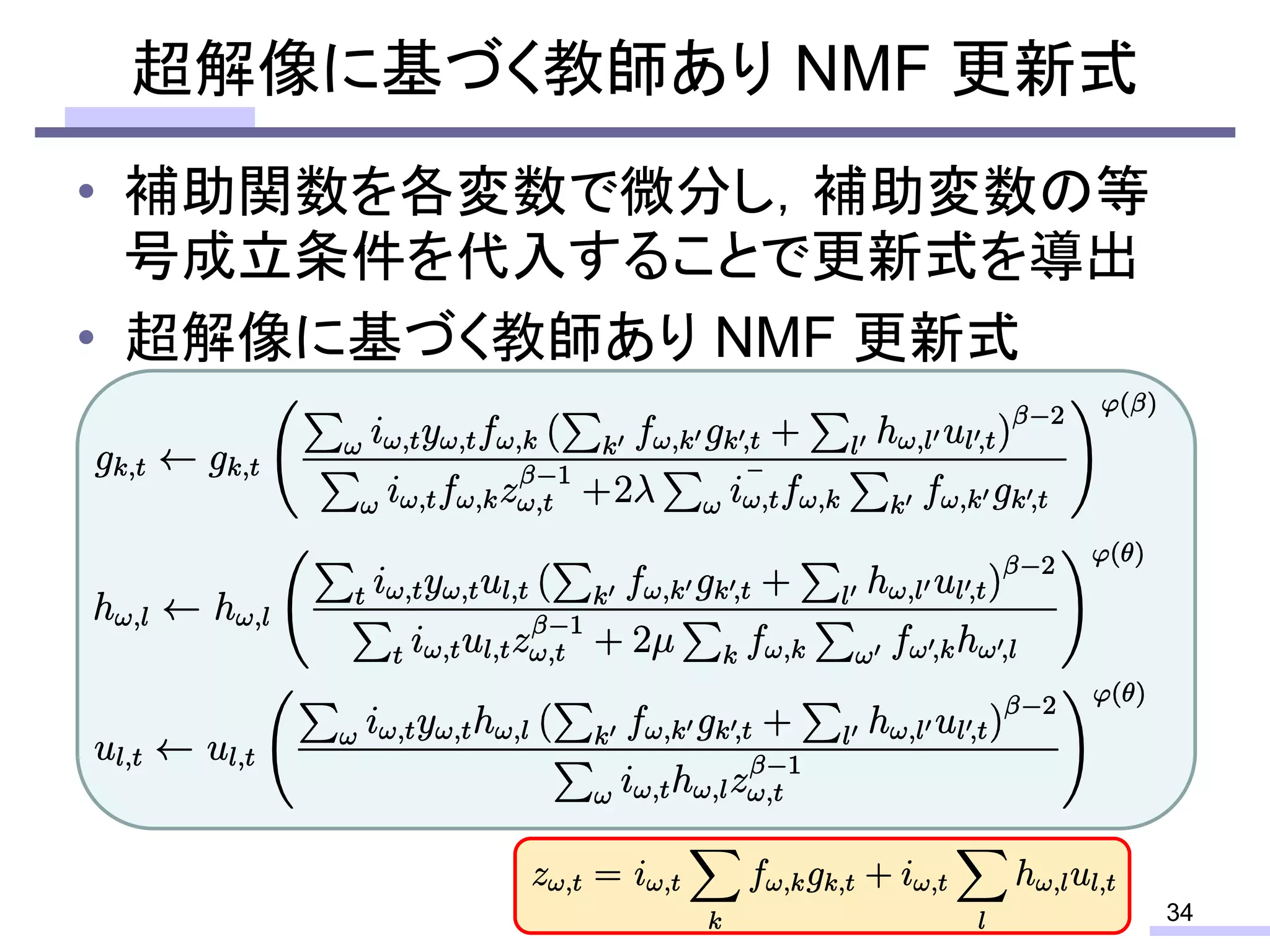

34. 超解像に基づく教師あり NMF 更新式
34
• 補助関数を各変数で微分し，補助変数の等
号成立条件を代入することで更新式を導出
• 超解像に基づく教師あり NMF 更新式

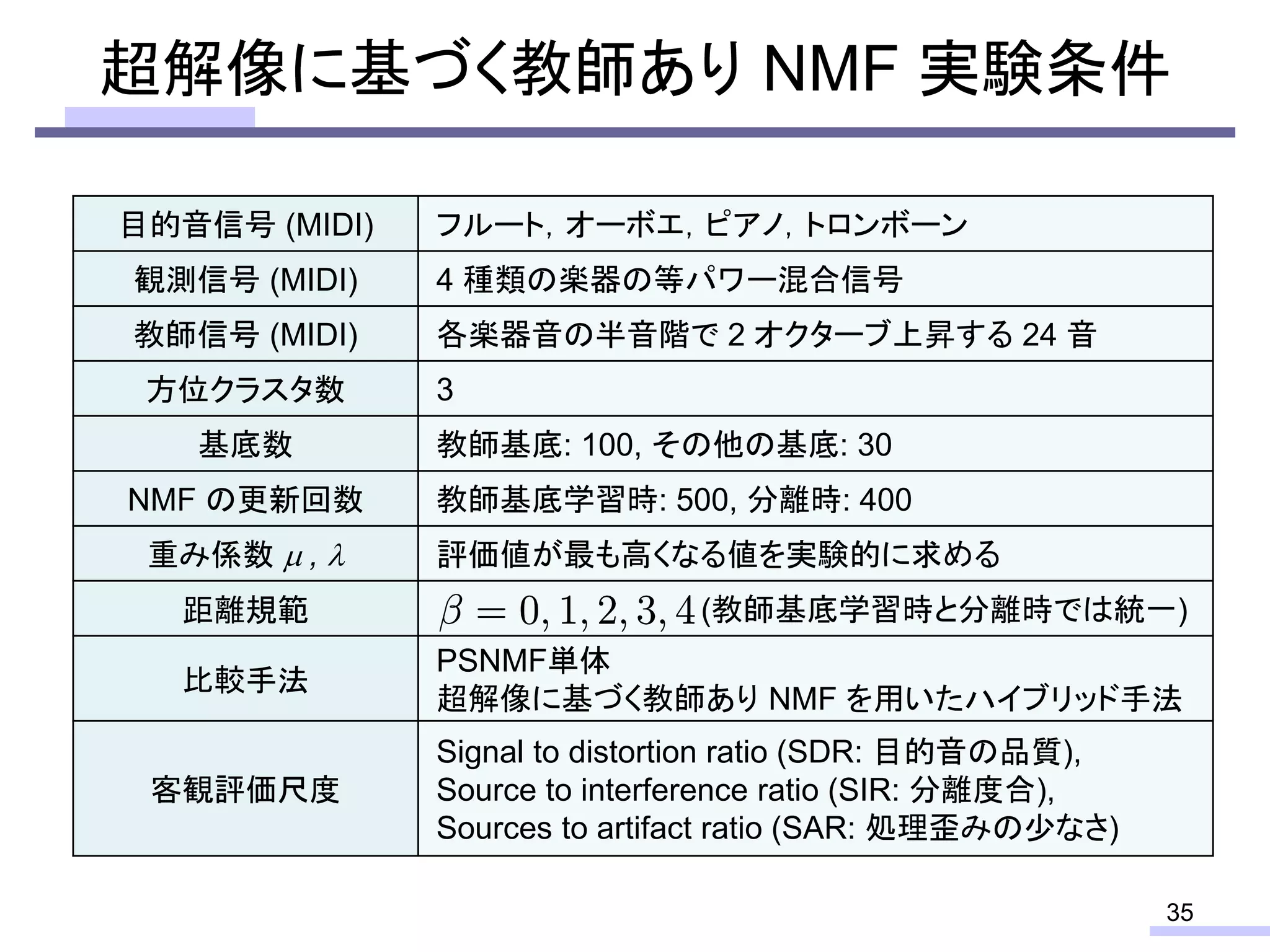

35. 超解像に基づく教師あり NMF 実験条件
35
目的音信号 (MIDI) フルート，オーボエ，ピアノ，トロンボーン
観測信号 (MIDI) 4 種類の楽器の等パワー混合信号
教師信号 (MIDI) 各楽器音の半音階で 2 オクターブ上昇する 24 音
方位クラスタ数 3
基底数 教師基底: 100, その他の基底: 30
NMF の更新回数 教師基底学習時: 500, 分離時: 400
重み係数 m , l 評価値が最も高くなる値を実験的に求める
距離規範 (教師基底学習時と分離時では統一)
比較手法
PSNMF単体
超解像に基づく教師あり NMF を用いたハイブリッド手法
客観評価尺度
Signal to distortion ratio (SDR: 目的音の品質),
Source to interference ratio (SIR: 分離度合),
Sources to artifact ratio (SAR: 処理歪みの少なさ)

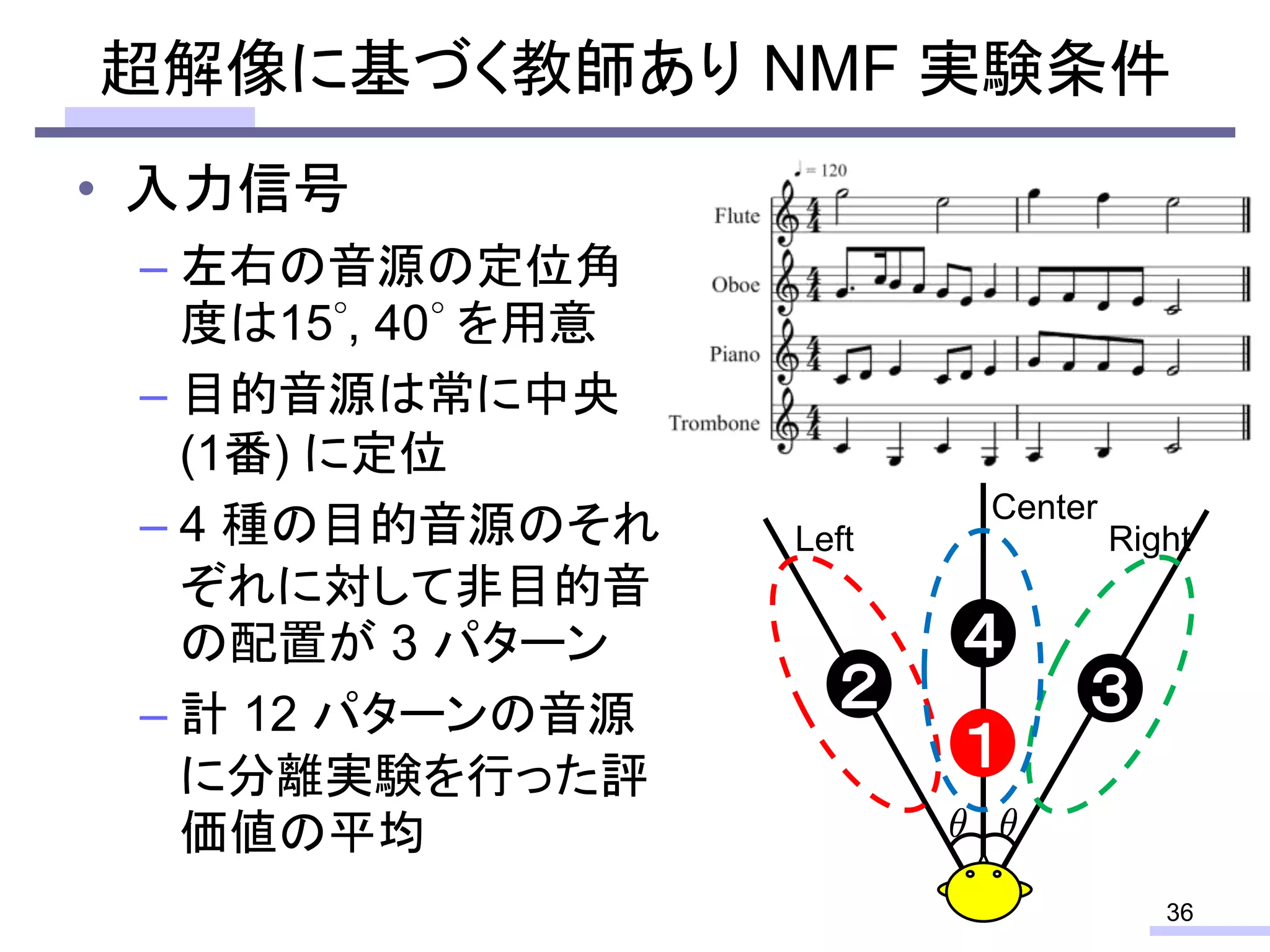

36. 超解像に基づく教師あり NMF 実験条件
• 入力信号
– 左右の音源の定位角
度は15 , 40 を用意
– 目的音源は常に中央
(1番) に定位
– 4 種の目的音源のそれ
ぞれに対して非目的音
の配置が 3 パターン
– 計 12 パターンの音源
に分離実験を行った評
価値の平均
36
Center
１
２ ３
４
Left Right

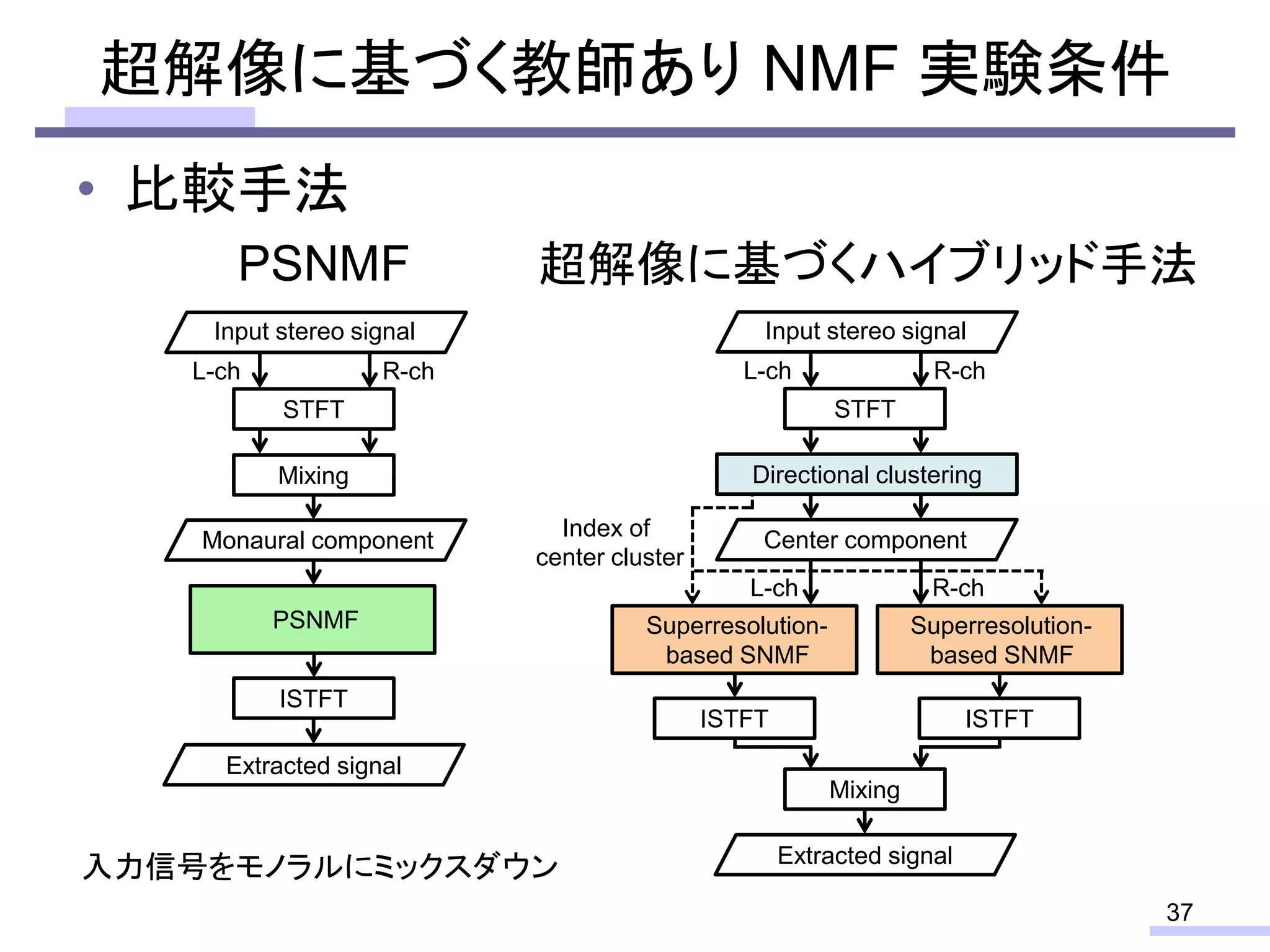

37. • 比較手法
超解像に基づく教師あり NMF 実験条件
37
Input stereo signal
L-ch R-ch
STFT
Directional clustering
Center component
L-ch R-ch
center cluster
Index of
based SNMF
Superresolution-
based SNMF
Superresolution-
ISTFT ISTFT
Mixing
Extracted signal
Input stereo signal
L-ch R-ch
STFT
Monaural component
PSNMF
ISTFT
Mixing
Extracted signal
PSNMF 超解像に基づくハイブリッド手法
入力信号をモノラルにミックスダウン

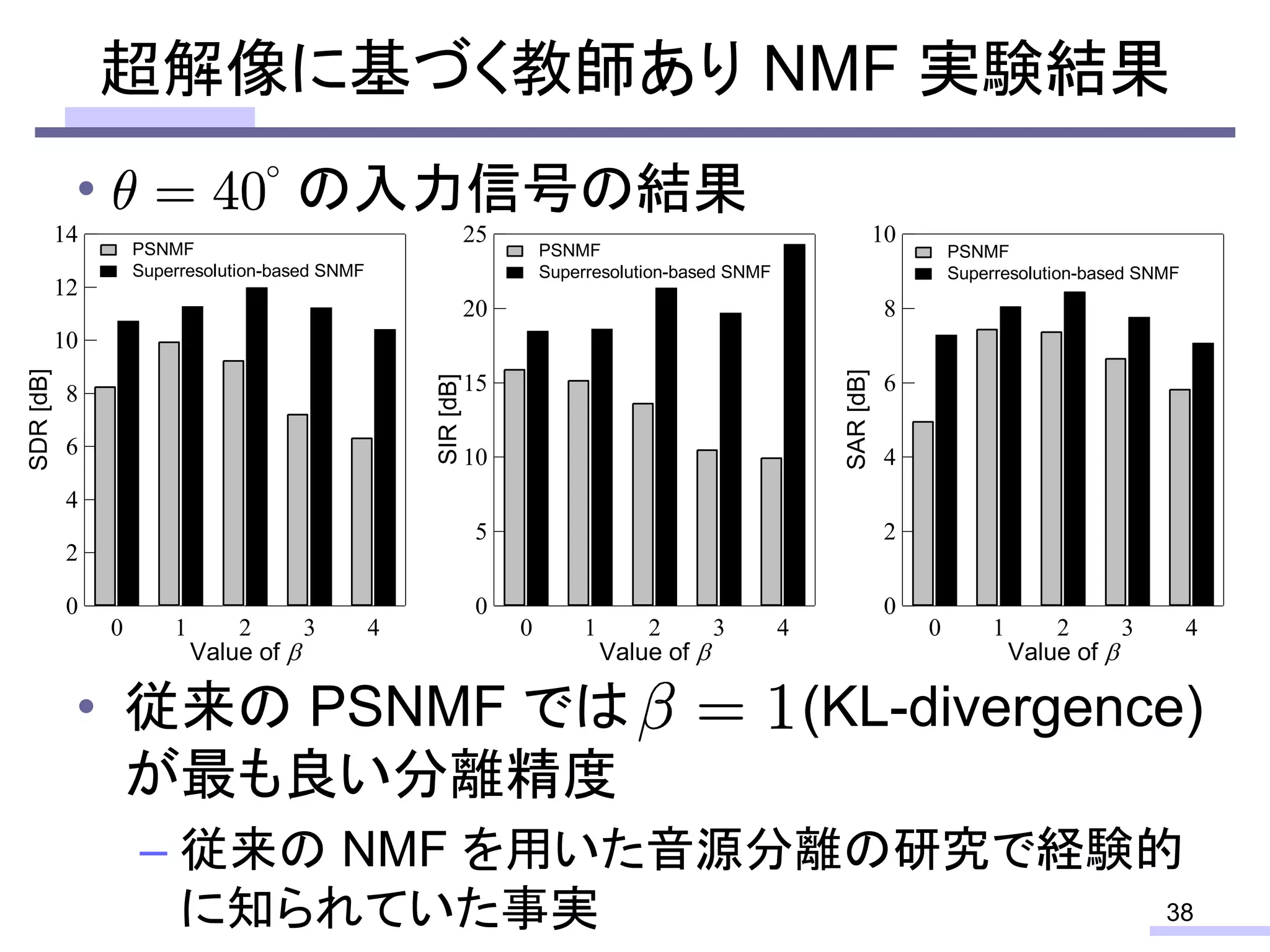

38. • の入力信号の結果
• 従来の PSNMF では (KL-divergence)
が最も良い分離精度
– 従来の NMF を用いた音源分離の研究で経験的
に知られていた事実
超解像に基づく教師あり NMF 実験結果
38
14
12
10
8
6
4
2
0
SDR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
25
20
15
10
5
0
SIR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
10
8
6
4
2
0
SAR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF

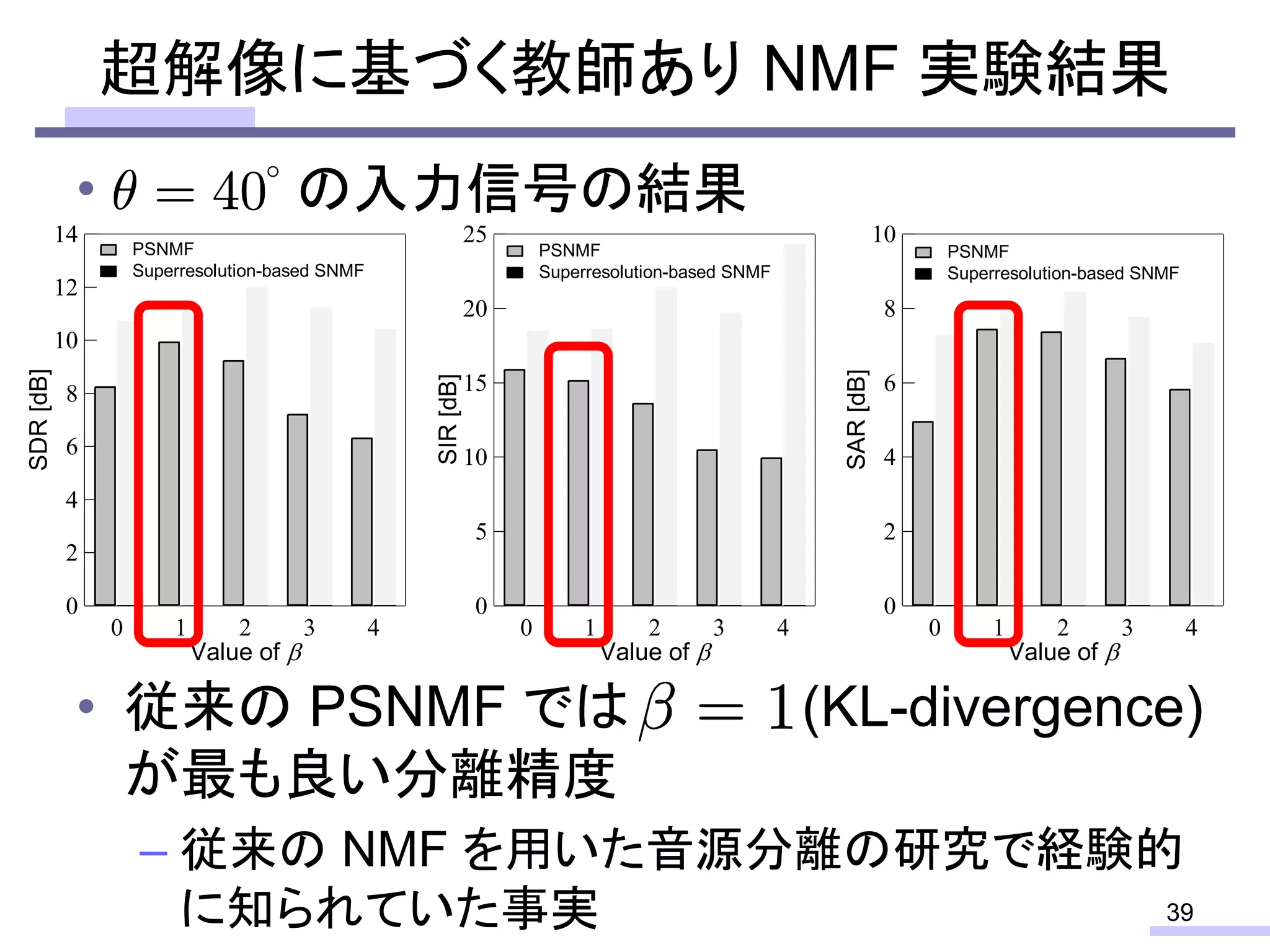

39. • の入力信号の結果
• 従来の PSNMF では (KL-divergence)
が最も良い分離精度
– 従来の NMF を用いた音源分離の研究で経験的
に知られていた事実
超解像に基づく教師あり NMF 実験結果
39
14
12
10
8
6
4
2
0
SDR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
25
20
15
10
5
0
SIR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
10
8
6
4
2
0
SAR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF

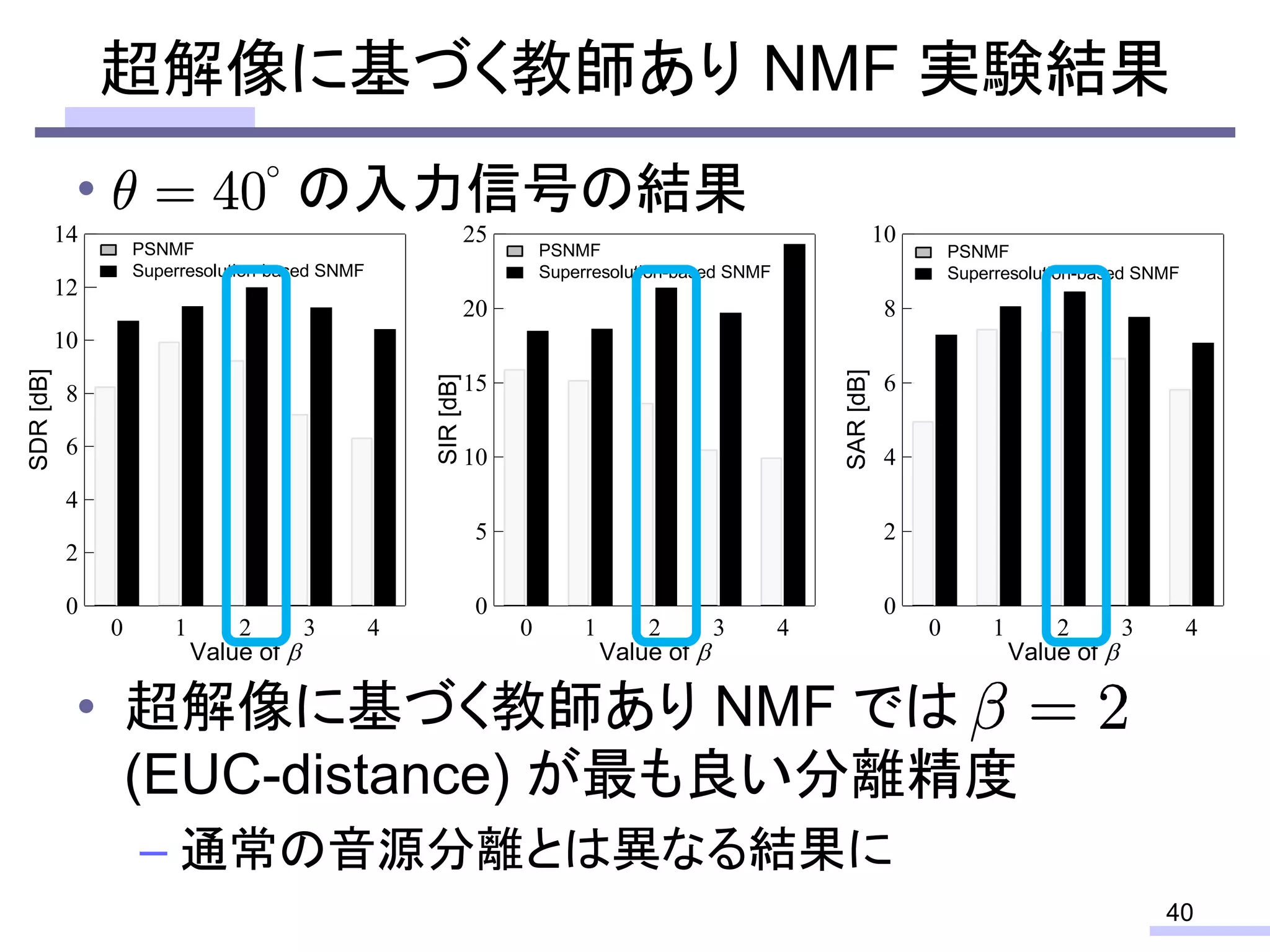

40. • の入力信号の結果
• 超解像に基づく教師あり NMF では
(EUC-distance) が最も良い分離精度
– 通常の音源分離とは異なる結果に
超解像に基づく教師あり NMF 実験結果
40
14
12
10
8
6
4
2
0
SDR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
25
20
15
10
5
0
SIR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
10
8
6
4
2
0
SAR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF

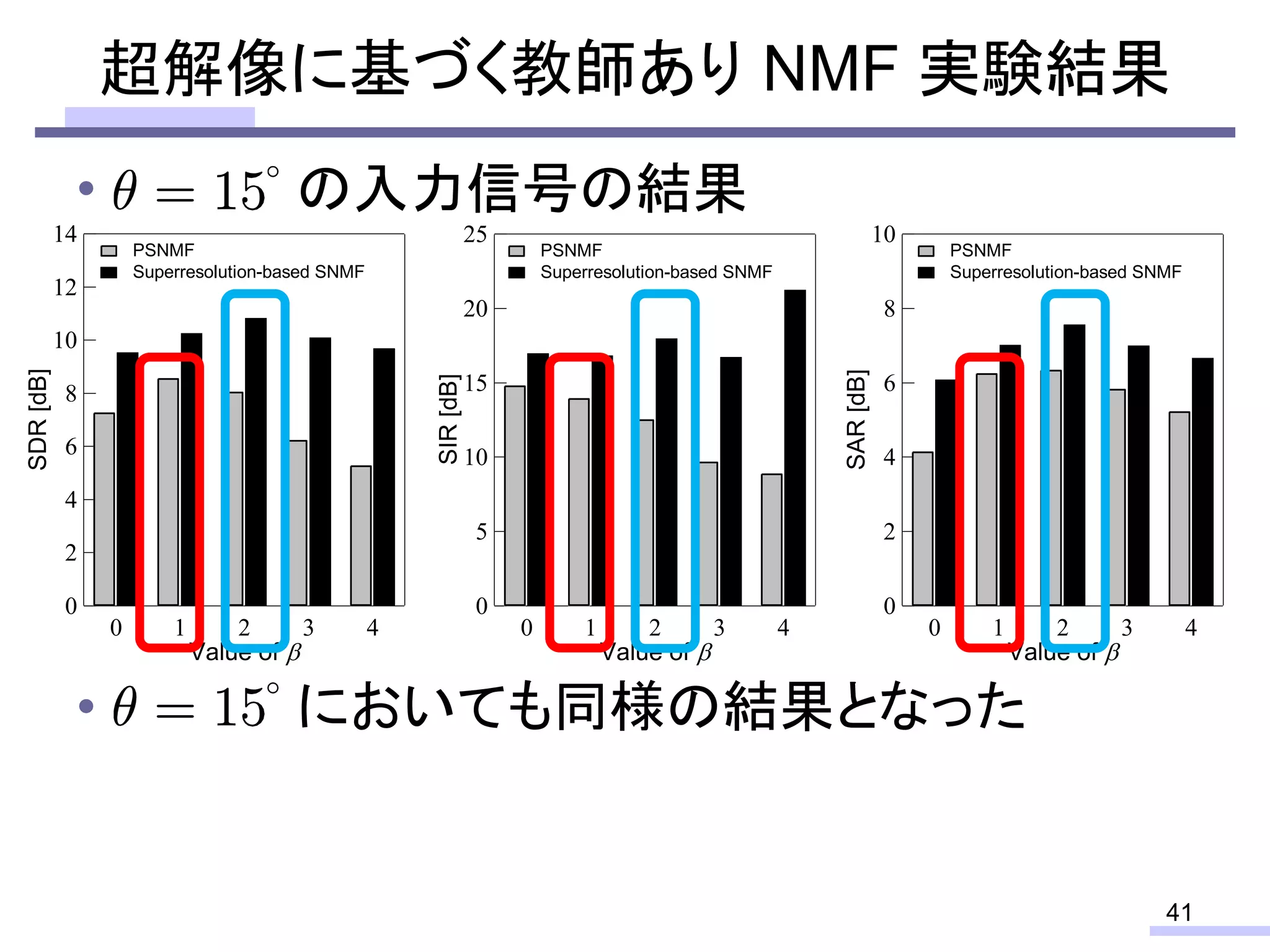

41. • の入力信号の結果
• においても同様の結果となった
超解像に基づく教師あり NMF 実験結果
41
14
12
10
8
6
4
2
0
SDR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
25
20
15
10
5
0
SIR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF
10
8
6
4
2
0
SAR[dB]
0 1 2 3 4
Value of 
PSNMF
Superresolution-based SNMF

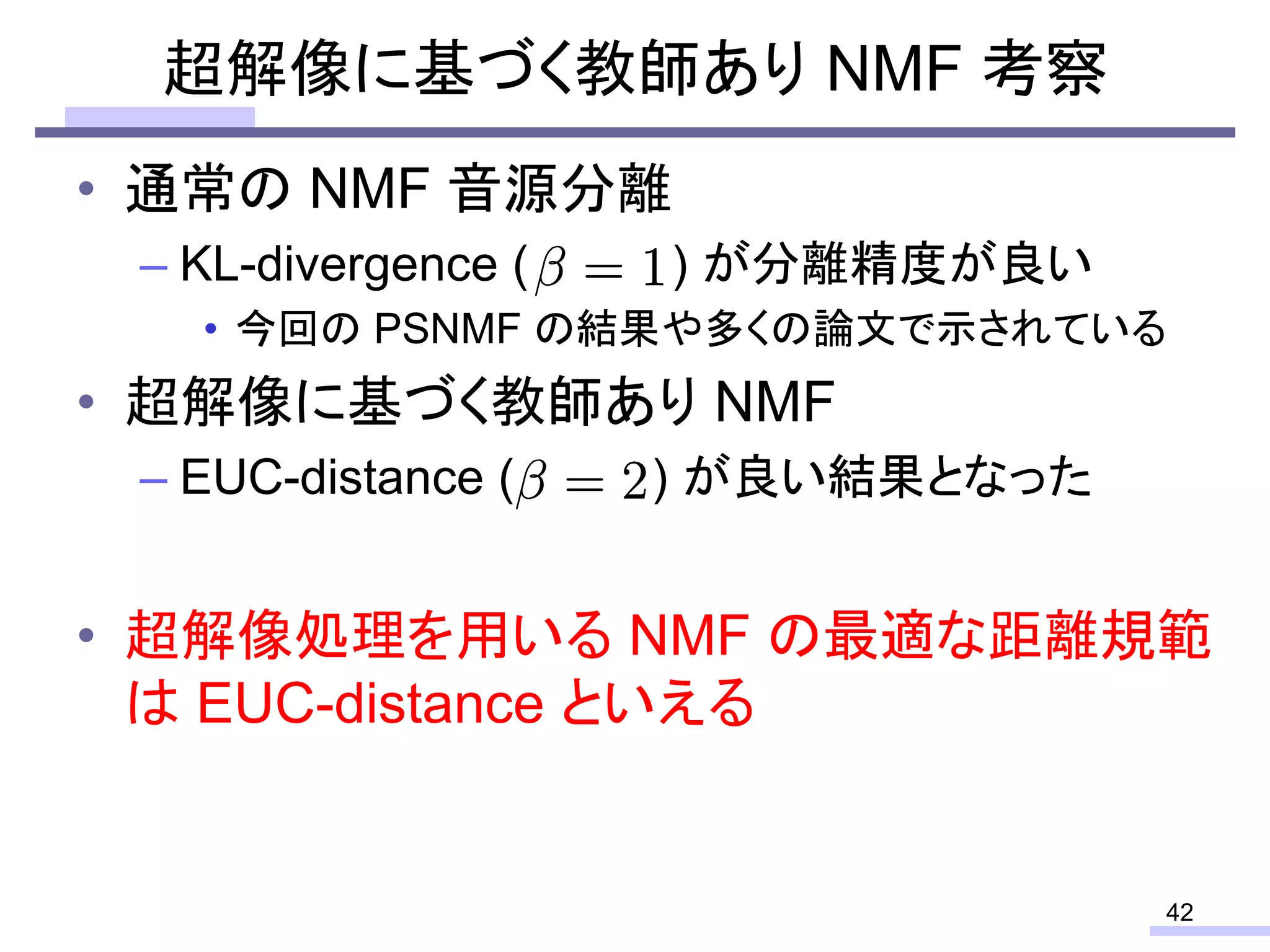

42. • 通常の NMF 音源分離
– KL-divergence ( ) が分離精度が良い
• 今回の PSNMF の結果や多くの論文で示されている
• 超解像に基づく教師あり NMF
– EUC-distance ( ) が良い結果となった
• 超解像処理を用いる NMF の最適な距離規範
は EUC-distance といえる
超解像に基づく教師あり NMF 考察
42

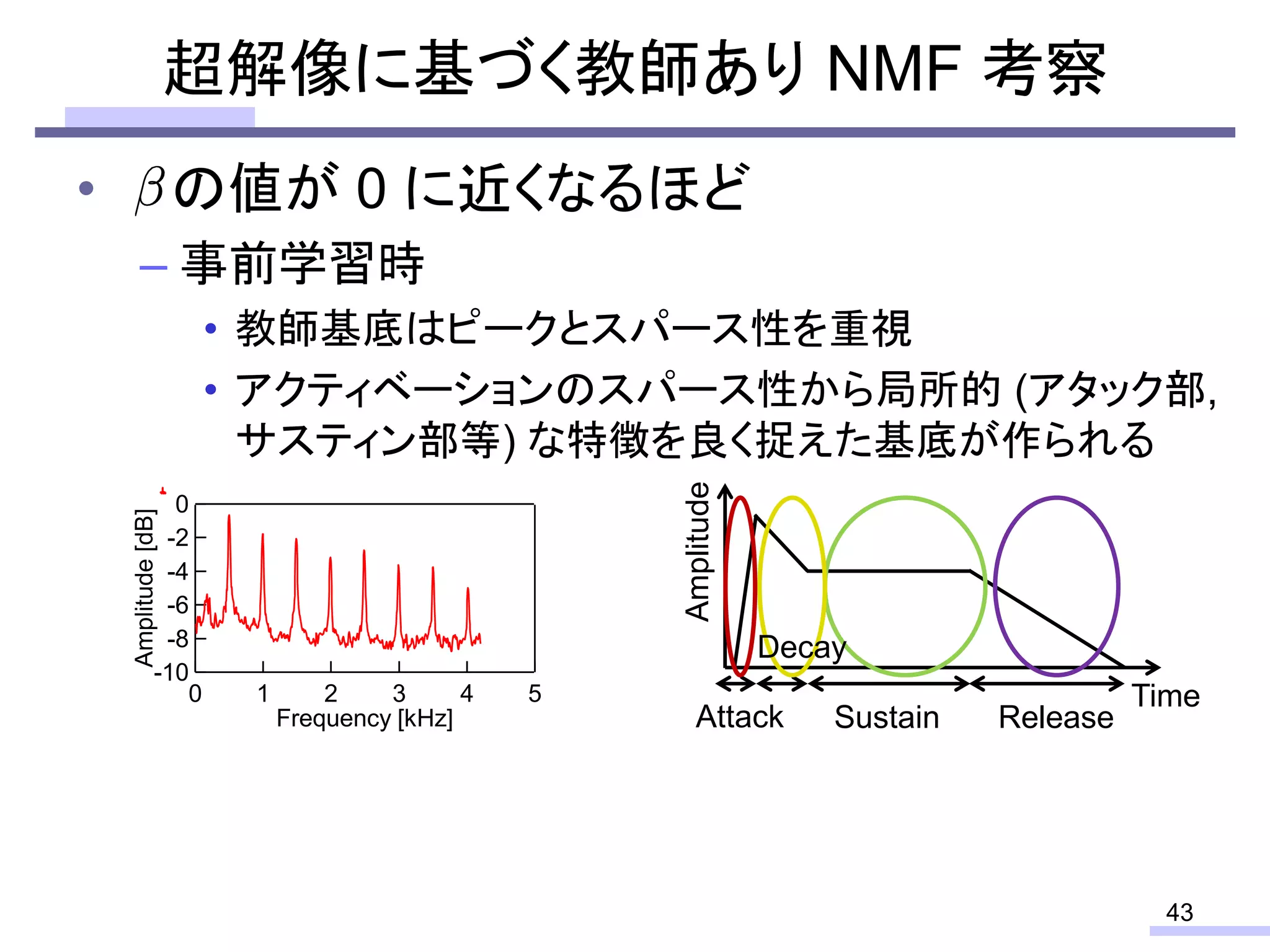

43. • の値が 0 に近くなるほど
– 事前学習時
• 教師基底はピークとスパース性を重視
• アクティベーションのスパース性から局所的 (アタック部,
サスティン部等) な特徴を良く捉えた基底が作られる
超解像に基づく教師あり NMF 考察
43
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz] Attack Sustain Release
Amplitude Time
Decay

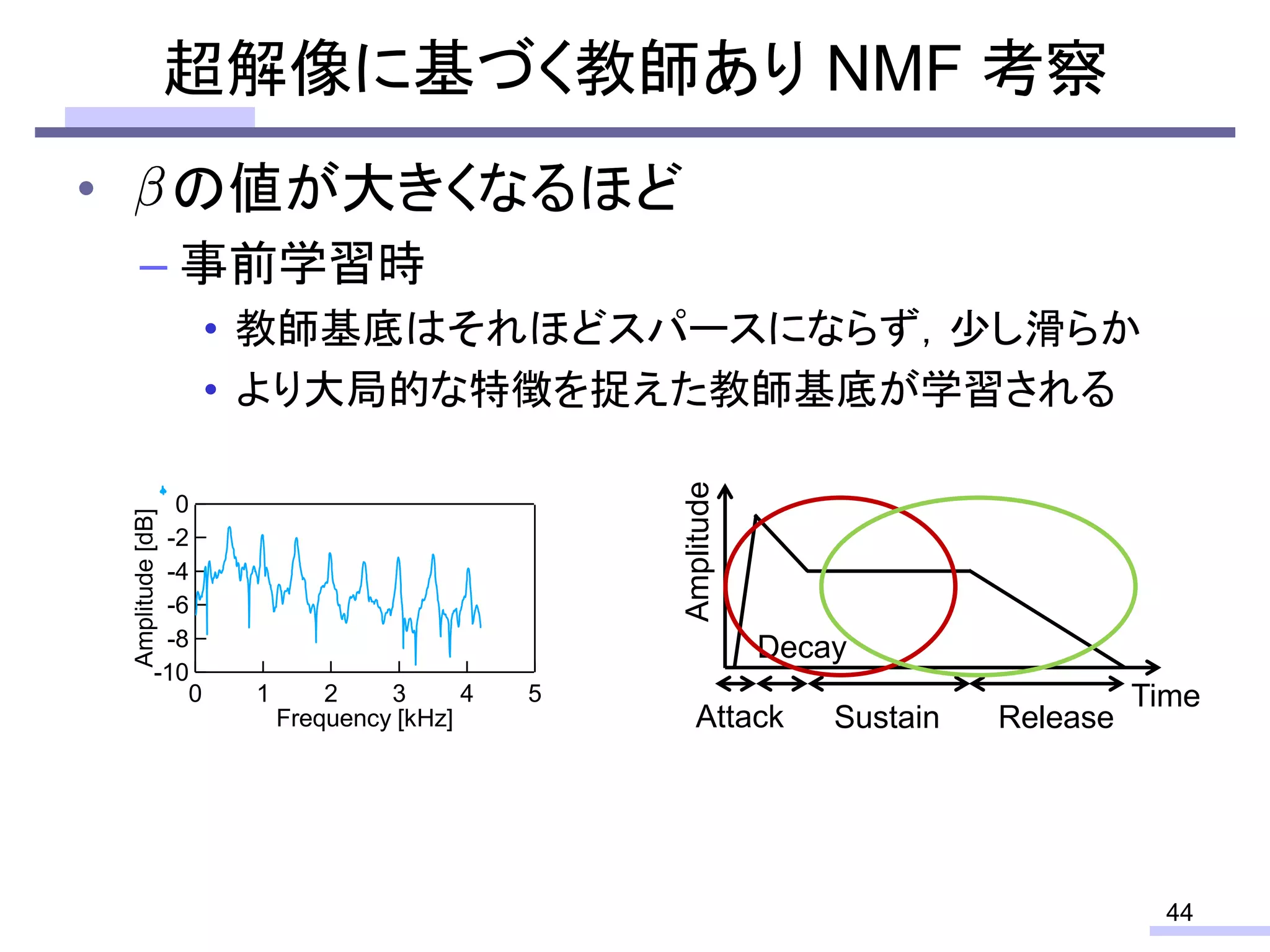

44. • の値が大きくなるほど
– 事前学習時
• 教師基底はそれほどスパースにならず，少し滑らか
• より大局的な特徴を捉えた教師基底が学習される
超解像に基づく教師あり NMF 考察
44
Attack
Decay
Sustain Release
Amplitude Time
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]

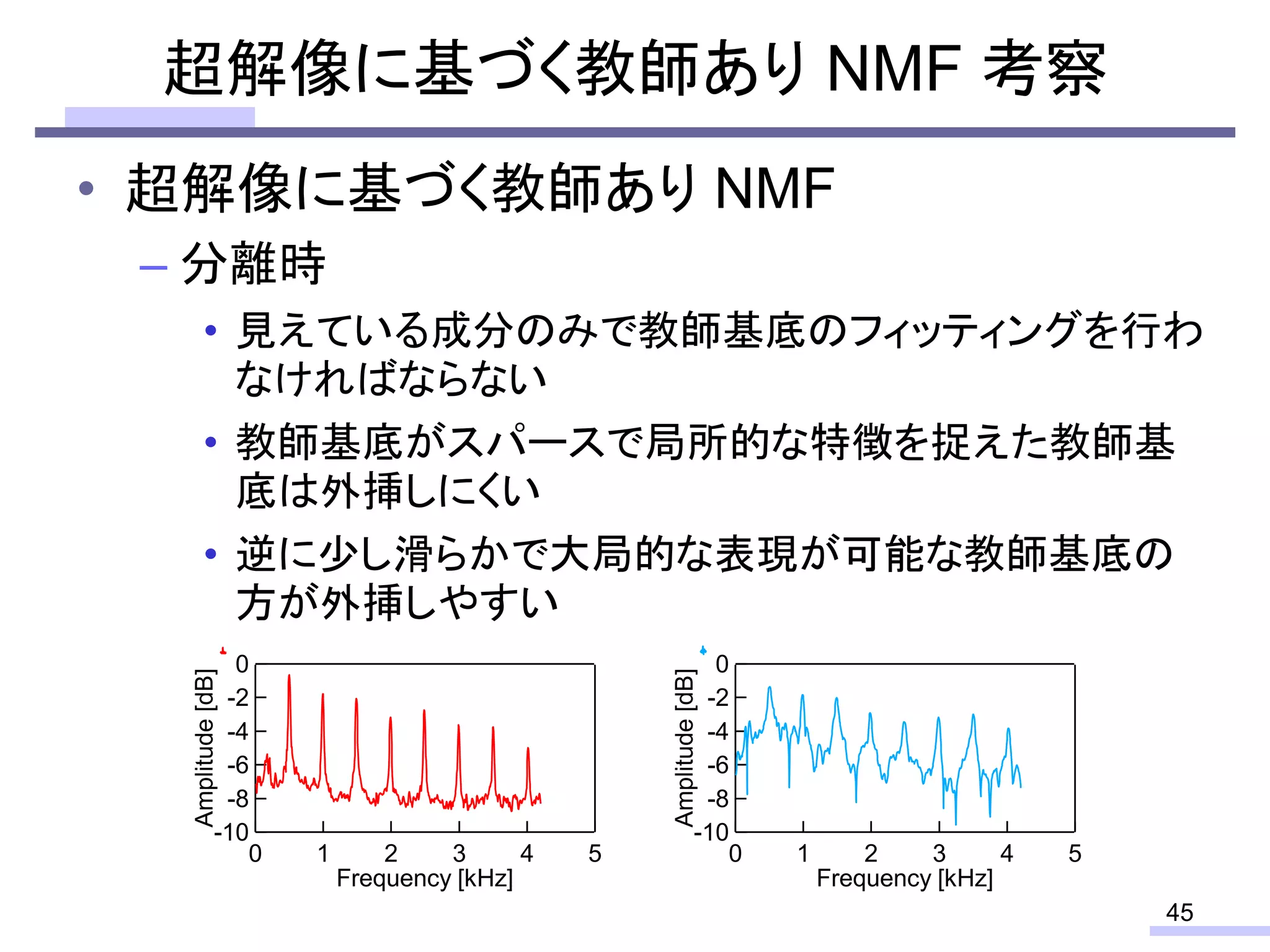

45. • 超解像に基づく教師あり NMF
– 分離時
• 見えている成分のみで教師基底のフィッティングを行わ
なければならない
• 教師基底がスパースで局所的な特徴を捉えた教師基
底は外挿しにくい
• 逆に少し滑らかで大局的な表現が可能な教師基底の
方が外挿しやすい
超解像に基づく教師あり NMF 考察
45
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]

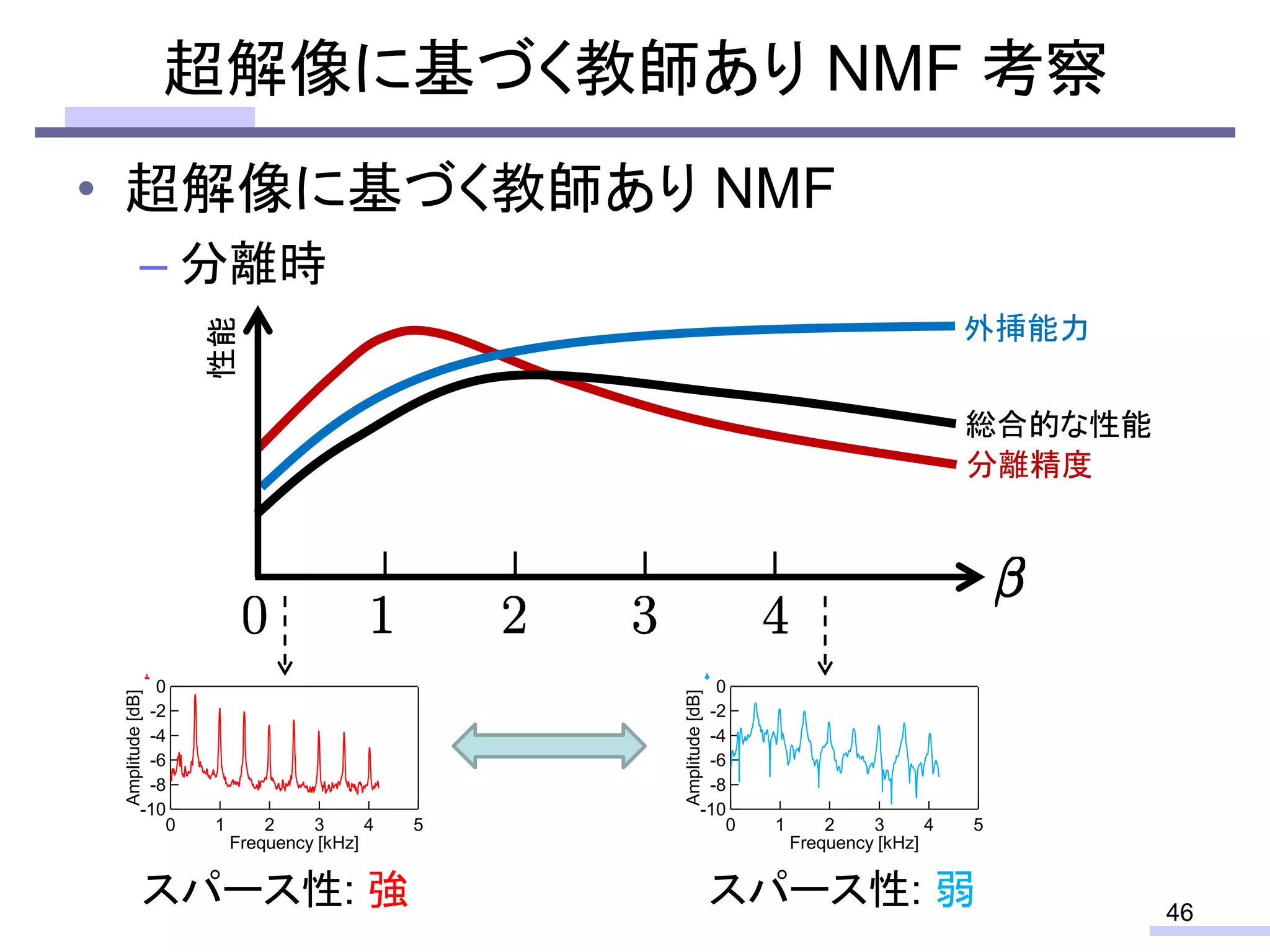

46. • 超解像に基づく教師あり NMF
– 分離時
超解像に基づく教師あり NMF 考察
46
-10
-8
-6
-4
-2
0Amplitude[dB]
543210
Frequency [kHz]
-10
-8
-6
-4
-2
0
Amplitude[dB]
543210
Frequency [kHz]
性能
分離精度
外挿能力
スパース性: 強 スパース性: 弱
総合的な性能

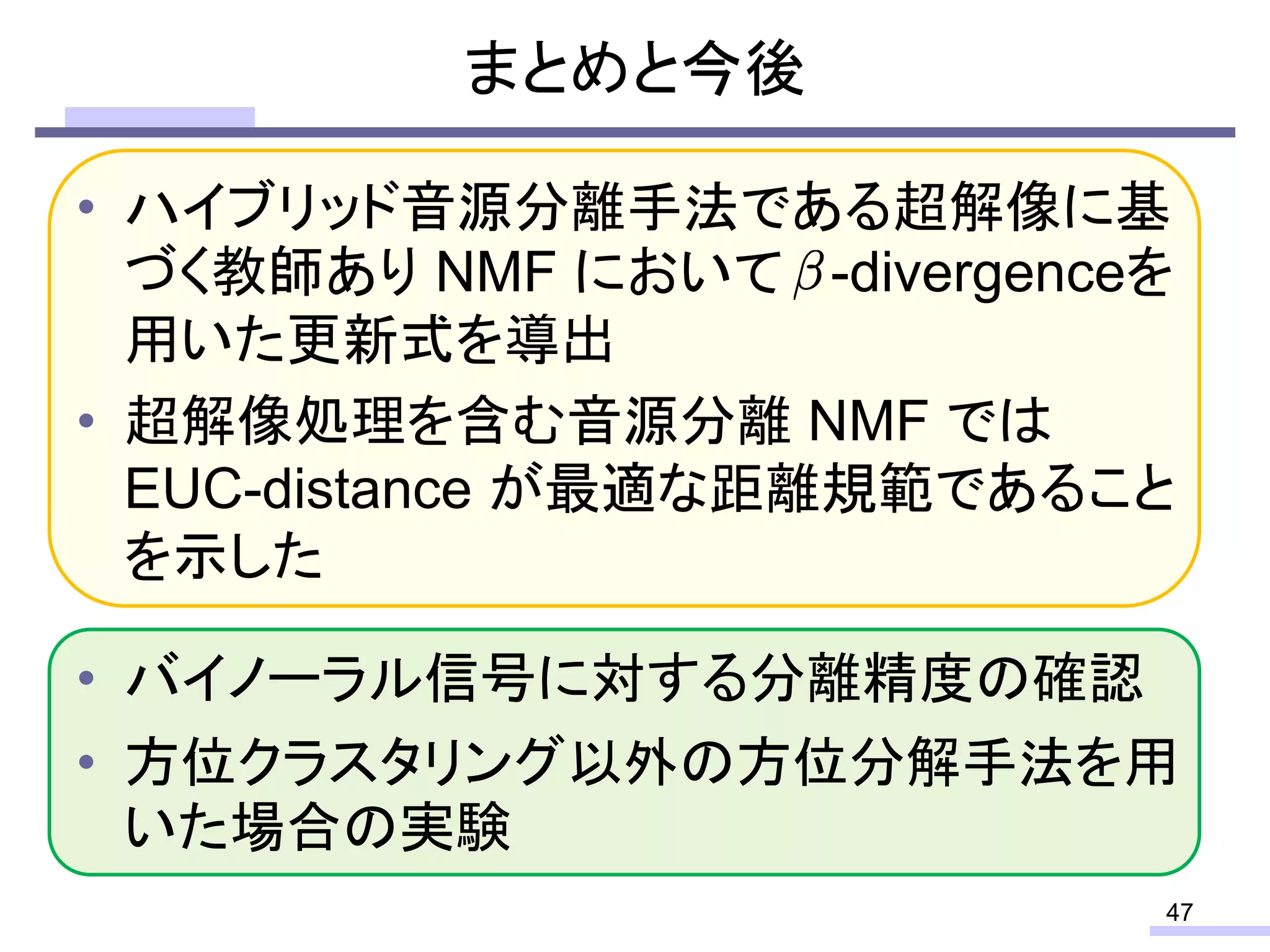

47. • ハイブリッド音源分離手法である超解像に基
づく教師あり NMF において -divergenceを
用いた更新式を導出
• 超解像処理を含む音源分離 NMF では
EUC-distance が最適な距離規範であること
を示した
• バイノーラル信号に対する分離精度の確認
• 方位クラスタリング以外の方位分解手法を用
いた場合の実験
まとめと今後
47
