もう一つのHCI VxRackとVBlock

1
© Copyright 2016 EMC Corporation. All rights reserved.
もう⼀つのHCI VXRACKとVBLOCK
2016/6/25 VCEテクノロジー・ソリューションズ株式会社
SR. VARCHITECTS ⾼橋岳

2

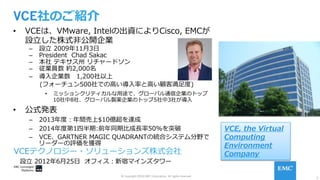

VCE社のご紹介
•  VCEは、VMware, Intelの出資によりCisco, EMCが
設⽴した株式⾮公開企業
–  設⽴ 2009年11⽉3⽇
–  President Chad Sakac
–  本社テキサス州リチャードソン
–  従業員数約2,000名
–  導⼊企業数 1,200社以上
(フォーチュン500社での⾼い導⼊率と⾼い顧客満⾜度)
•  ミッションクリティカルな⽤途で、グローバル通信企業のトップ
10社中8社、グローバル製薬企業のトップ5社中3社が導⼊
•  公式発表
–  2013年度：年間売上$10億超を達成
–  2014年度第1四半期:前年同期⽐成⻑率50%を突破
–  VCE、GARTNER MAGIC QUADRANTの統合システム分野で
リーダーの評価を獲得
VCEテクノロジー・ソリューションズ株式会社
設⽴ 2012年6⽉25⽇オフィス：新宿マインズタワー
VCE, the Virtual
Computing
Environment
Company

3

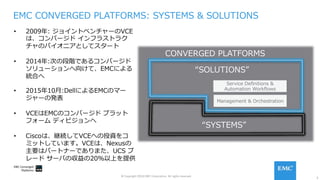

EMC CONVERGED PLATFORMS: SYSTEMS & SOLUTIONS
CONVERGED PLATFORMS
“SOLUTIONS”
“SYSTEMS”
Management & Orchestration
Service Deﬁnitions &
Automation Workﬂows
•  2009年: ジョイントベンチャーのVCE
は、コンバージドインフラストラク
チャのパイオニアとしてスタート
•  2014年:次の段階であるコンバージド
ソリューションへ向けて、EMCによる
統合へ
•  2015年10⽉:DellによるEMCのマー
ジャーの発表
•  VCEはEMCのコンバージドプラット
フォームディビジョンへ
•  Ciscoは、継続してVCEへの投資をコ
ミットしています。VCEは、Nexusの
主要はパートナーでありまた、UCS ブ
レードサーバの収益の20%以上を提供

4

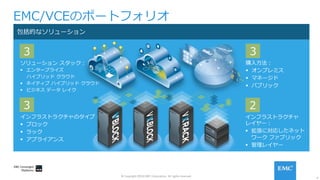

EMC/VCEのポートフォリオ
インフラストラクチャのタイプ：
§  ブロック
§  ラック
§  アプライアンス
3
包括的なソリューション
インフラストラクチャ
レイヤー：
§  拡張に対応したネット
ワークファブリック
§  管理レイヤー
2
購⼊⽅法：
§  オンプレミス
§  マネージド
§  パブリック
3
ソリューションスタック：
§  エンタープライズ
ハイブリッドクラウド
§  ネイティブハイブリッドクラウド
§  ビジネスデータレイク
3

5
なぜポートフォリオが重要なのか？
必要とされる要件に応じて提供⽅法は変化する
伝統的な経験に
基づいた⼿法
⼤規模な要件に対して
効率的に提供
早い！安い！簡単！

6

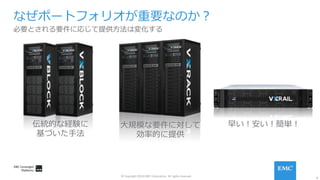

なぜポートフォリオが重要なのか？
必要とされる要件に応じて提供⽅法は変化する
伝統的な経験に
基づいた⼿法
⼤規模な要件に対して
効率的に提供
早い！安い！簡単！

7

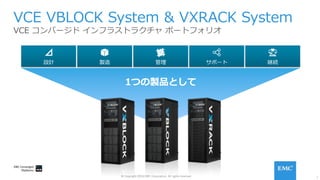

VCE VBLOCK System & VXRACK System
VCE コンバージドインフラストラクチャポートフォリオ
サポート継続設計製造管理
1つの製品として

8

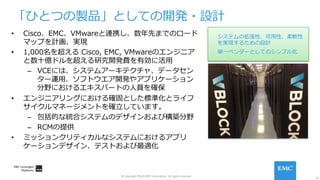

「ひとつの製品」としての開発・設計
•  Cisco、EMC、VMwareと連携し、数年先までのロード
マップを計画、実現
•  1,000名を超える Cisco, EMC, VMwareのエンジニア
と数⼗億ドルを超える研究開発費を有効に活⽤
–  VCEには、システムアーキテクチャ、データセン
ター運⽤、ソフトウエア開発やアプリケーション
分野におけるエキスパートの⼈員を確保
•  エンジニアリングにおける確固とした標準化とライフ
サイクルマネージメントを確⽴しています。
–  包括的な統合システムのデザインおよび構築分野
–  RCMの提供
•  ミッションクリティカルなシステムにおけるアプリ
ケーションデザイン、テストおよび最適化
システムの拡張性、可⽤性、柔軟性
を実現するための設計
単⼀ベンダーとしてのシンプル化

9

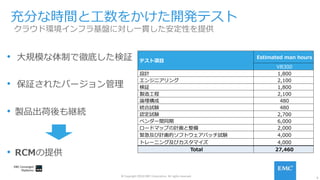

クラウド環境インフラ基盤に対し⼀貫した安定性を提供
•  ⼤規模な体制で徹底した検証
•  保証されたバージョン管理
•  製品出荷後も継続
•  RCMの提供
テスト項⽬
Estimated man hours
VB300
設計 1,800
エンジニアリング 2,100
検証 1,800
製造⼯程 2,100
論理構成 480
統合試験 480
認定試験 2,700
ベンダー間同期 6,000
ロードマップの計画と整備 2,000
緊急及び計画的ソフトウェアパッチ試験 4,000
トレーニング及びカスタマイズ 4,000
Total 27,460
充分な時間と⼯数をかけた開発テスト

10

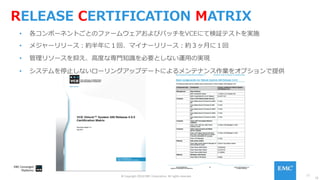

RELEASE CERTIFICATION MATRIX
•  各コンポーネントごとのファームウェアおよびパッチをVCEにて検証テストを実施
•  メジャーリリース：約半年に１回、マイナーリリース：約３ヶ⽉に１回
•  管理リソースを抑え、⾼度な専⾨知識を必要としない運⽤の実現
•  システムを停⽌しないローリングアップデートによるメンテナンス作業をオプションで提供
10

11

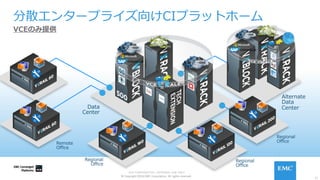

分散エンタープライズ向けCIプラットホーム
VCEのみ提供
Data
Center
Alternate
Data
Center
Remote
Office
Regional
Office
Regional
Office
Regional
Office
VCE CONFIDENTIAL̶INTERNAL USE ONLY

12

EMC コンバージドインフラストラクチャ
エンタープライズ
ビジネス
データレイク
ネイティブ
エンドユーザー
コンピューティング
ラックブロックアプライアンス

13

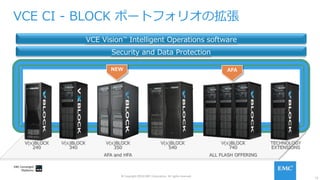

VCE CI - BLOCK ポートフォリオの拡張
V(x)BLOCK
240
TECHNOLOGY
EXTENSIONS
V(x)BLOCK
740
ALL FLASH OFFERING
V(x)BLOCK
340
V(x)BLOCK
540
V(x)BLOCK
350
AFA and HFA
NEW
VCE Vision™ Intelligent Operations software
Security and Data Protection
AFA

14

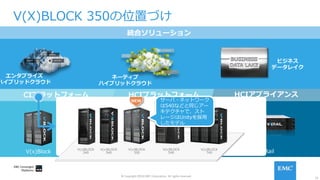

CIプラットフォーム HCIアプライアンスHCIプラットフォーム
V(x)Block
Technology
Extensions VxRack VxRail
統合ソリューション
エンタプライズ
ネーティブ
ビジネス
データレイク
V(X)BLOCK 350の位置づけ
V(x)BLOCK
240
V(x)BLOCK
740
V(x)BLOCK
340
V(x)BLOCK
540
V(x)BLOCK
350
NEW サーバ・ネットワーク
は540などと同じアー
キテクチャで、スト
レージはUnityを採⽤
したモデル

15

16

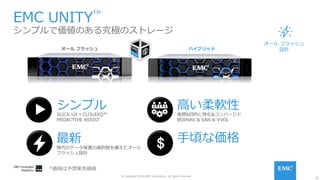

EMC UNITY
TM
シンプルで価値のある究極のストレージ
オールフラッシュ
設計オールフラッシュハイブリッド
シンプル
SLICK UX Ÿ CLOUDIQ™
PROACTIVE ASSIST
⾼い柔軟性
仮想&⽬的に特化&コンバージド
統合NAS & SAN & VVOL
⼿頃な価格最新
現代のデータ保護の選択肢を備えたオール
フラッシュ設計
*価格は予想実売価格

17

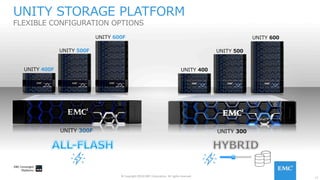

UNITY STORAGE PLATFORM
FLEXIBLE CONFIGURATION OPTIONS
UNITY 400F
UNITY 500F
UNITY 600F
UNITY 300F
UNITY 400
UNITY 500
UNITY 600
UNITY 300

18

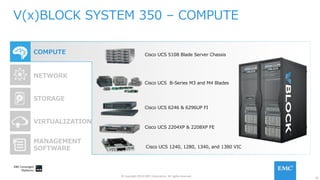

V(x)BLOCK SYSTEM 350 – COMPUTE
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
Cisco UCS 6246 & 6296UP FI
Cisco UCS 5108 Blade Server Chassis
Cisco UCS B-Series M3 and M4 Blades
Cisco UCS 2204XP & 2208XP FE
Cisco UCS 1240, 1280, 1340, and 1380 VIC

19
© Copyright 2016 EMC Corporation. All rights reserved.19

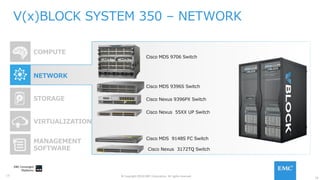

V(x)BLOCK SYSTEM 350 – NETWORK
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
Cisco Nexus 55XX UP Switch
Cisco Nexus 9396PX Switch
Cisco Nexus 3172TQ Switch
Cisco MDS 9148S FC Switch
Cisco MDS 9706 Switch
Cisco MDS 9396S Switch

20

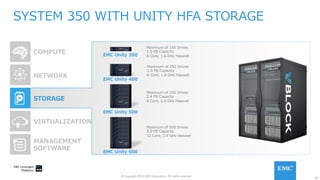

SYSTEM 350 WITH UNITY HFA STORAGE
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
EMC Unity 300
EMC Unity 600
EMC Unity 500
EMC Unity 400
Maximum of 150 Drives
1.0 PB Capacity
6 Core, 1.6 GHz Haswell
1.0 PB Capacity
2.4 PB Capacity
5.0 PB Capacity

21

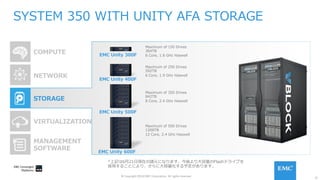

SYSTEM 350 WITH UNITY AFA STORAGE
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
EMC Unity 300F
EMC Unity 600F
EMC Unity 500F
EMC Unity 400F
364TB
592TB
842TB
1208TB
*上記は6⽉21⽇現在の諸元になります。今後より⼤容量のFlashドライブを
採⽤することにより、さらに⼤容量化する予定があります。

22

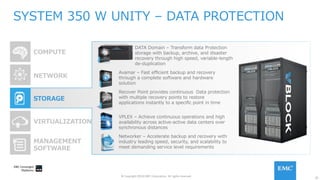

SYSTEM 350 W UNITY – DATA PROTECTION
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
DATA Domain – Transform data Protection
storage with backup, archive, and disaster
recovery through high speed, variable-length
de-duplication
Avamar – Fast eﬃcient backup and recovery
through a complete software and hardware
solution
Recover Point provides continuous Data protection
with multiple recovery points to restore
applications instantly to a speciﬁc point in time
VPLEX – Achieve continuous operations and high
availability across active-active data centers over
synchronous distances
Networker – Accelerate backup and recovery with
industry leading speed, security, and scalability to
meet demanding service level requirements

23

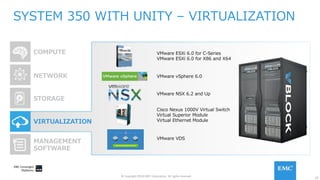

SYSTEM 350 WITH UNITY – VIRTUALIZATION
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
VMware vSphere 6.0
VMware ESXi 6.0 for C-Series
VMware ESXi 6.0 for X86 and X64
VMware NSX 6.2 and Up
VMware VDS
Cisco Nexus 1000V Virtual Switch
Virtual Superior Module
Virtual Ethernet Module

24

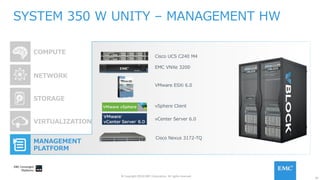

SYSTEM 350 W UNITY – MANAGEMENT HW
COMPUTE
NETWORK
MANAGEMENT
PLATFORM
STORAGE
VIRTUALIZATION
Cisco UCS C240 M4
EMC VNXe 3200
VMware ESXi 6.0
vSphere Client
vCenter Server 6.0
Cisco Nexus 3172-TQ

25

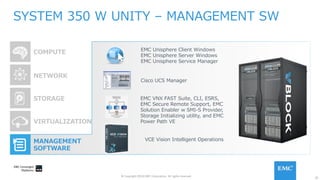

SYSTEM 350 W UNITY – MANAGEMENT SW
COMPUTE
NETWORK
MANAGEMENT
SOFTWARE
STORAGE
VIRTUALIZATION
EMC VNX FAST Suite, CLI, ESRS,
EMC Secure Remote Support, EMC
Solution Enabler w SMI-S Provider,
Storage Initializing utility, and EMC
Power Path VE
EMC Unisphere Client Windows
EMC Unisphere Server Windows
EMC Unisphere Service Manager
Cisco UCS Manager
VCE Vision Intelligent Operations

26
VCE VISION INTELLIGENT OPERATIONS
パッケージされたシステム向けの
RCM System Update
セキュリティコンプライアンスの確認
VCE Vision™ API経由での統合管理/監視
標準化、最適化、セキュリティコンプライアンスを⾼める

27

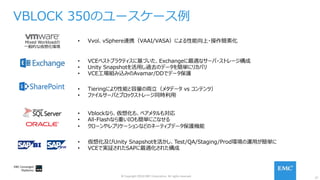

VBLOCK 350のユースケース例
•  Vvol、vSphere連携（VAAI/VASA）による性能向上・操作簡素化
•  VCEベストプラクティスに基づいた、Exchangeに最適なサーバ・ストレージ構成
•  Unity Snapshotを活⽤し過去のデータを簡単にリカバリ
•  VCE⼯場組み込みのAvamar/DDでデータ保護
•  Tieringにより性能と容量の両⽴（メタデータ vs コンテンツ）
•  ファイルサーバとブロックストレージ同時利⽤
•  Vblockなら、仮想化も、ベアメタルも対応
•  All-Flashなら重いIOも簡単にこなせる
•  クローンやレプリケーションなどのネーティブデータ保護機能
•  仮想化及びUnity Snapshotを活かし、Test/QA/Staging/Prod環境の運⽤が簡単に
•  VCEで実証されたSAPに最適化された構成
Mixed Workloadの
⼀般的な仮想化環境

28

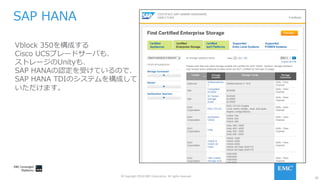

SAP HANA
Vblock 350を構成する
Cisco UCSブレードサーバも、
ストレージのUnityも、
SAP HANAの認定を受けているので、
SAP HANA TDIのシステムを構成して
いただけます。

29

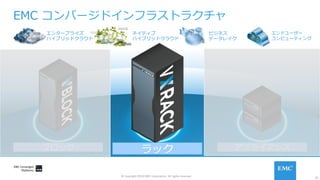

EMC コンバージドインフラストラクチャ
エンタープライズ
ビジネス
データレイク
ネイティブ
エンドユーザー
コンピューティング
ラックブロックアプライアンス

30

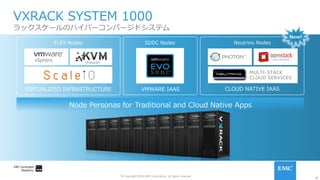

VXRACK SYSTEM 1000
ラックスケールのハイパーコンバージドシステム
vSphere
VIRTUALIZED INFRASTRUCTURE CLOUD NATIVE IAAS
MULTI-STACK
CLOUD SERVICES
Node Personas for Traditional and Cloud Native Apps
FLEX Nodes SDDC Nodes Neutrino Nodes
VMWARE IAAS
New!
(Future)

31

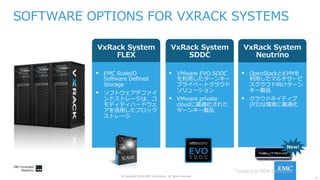

SOFTWARE OPTIONS FOR VXRACK SYSTEMS
*Subject to NDA disclosure
§  EMC ScaleIO
Software Deﬁned
Storage
§  ソフトウェアデファイ
ンドストレージは、コ
モディティハードウェ
アを活⽤したブロック
ストレージ
VxRack System
FLEX
§  VMware EVO SDDC
を利⽤したターンキー
プライベートクラウド
ソリューション
§  VMware private
cloudに最適化された
ターンキー製品
VxRack System
SDDC
§  OpenStackとKVMを
利⽤したマルチサービ
スクラウド向けターン
キー製品
§  クラウドネイティブ
(P3)な環境に最適化
VxRack System
Neutrino
New!

32
…

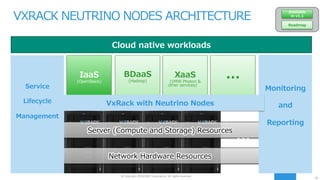

VXRACK NEUTRINO NODES ARCHITECTURE
Server (Compute and Storage) Resources
Network Hardware Resources
IaaS
(OpenStack)
BDaaS
(Hadoop)
XaaS
(VMW Photon &
Cloud native workloads
Available
in v1.1
Roadmap
…
…
VxRack with Neutrino Nodes
Service
Lifecycle
Management
Monitoring
and
Reporting
other services)

33

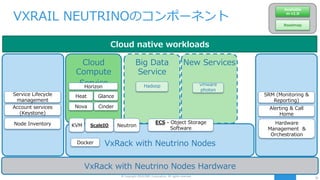

VXRAIL NEUTRINOのコンポーネント
SRM (Monitoring &
Reporting)
Node Inventory Hardware
Management &
Orchestration
Account services
(Keystone)
Cloud
Compute
Service
VxRack with Neutrino NodesDocker
Cinder
Glance
Nova
Heat
Horizon
ScaleIOKVM
VxRack with Neutrino Nodes Hardware
Alerting & Call
Home
Service Lifecycle
management
New ServicesBig Data
Service
Hadoop vmware
photon
Neutron
…
Cloud native workloads
Available
in v1.0
Roadmap
ECS - Object Storage
Software

34
シンプルな運⽤、アップグレード、維持
VCE VxRack Manager
EVO SDDC Manager
Neutrino Manager
EVO SDDC MANAGER
§  新規ノード追加
§  ユーザー及びアプリリソースの分
割
§  システム情報の管理
§  セキュリティ、アクセスの管理
デプロイ監視
維持サポート
§  ワークロードの平準化とパフォー
マンスの監視
§  KPI、ログ、容量、利⽤法など
ワークロードの効率化のため運⽤
可視化
§  システムアップグレードの管理
§  RCMの利⽤した⾃動化された管
理ソフトウェアのマネジメント
§  簡単で⼀貫した管理ソフトウェア
アップデートN
§  統括的なサポート
§  サポートリクエストの作成
§  ログ収集
§  サポートドキュメントへのアクセ
ス

35

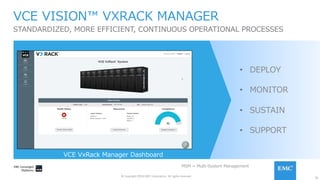

STANDARDIZED, MORE EFFICIENT, CONTINUOUS OPERATIONAL PROCESSES
VCE VISION™ VXRACK MANAGER
•  DEPLOY
•  MONITOR
•  SUSTAIN
•  SUPPORT
MSM = Multi-System Management
VCE VxRack Manager Dashboard

36
NEUTRINO UI DEMO
