2015 年 2 月 28 日 (金) に開催した、第 1 回 Tech Fielders × Cloud Samurai Roadshow でのセッション資料です。

2. http://d.hatena.ne.jp/ogawad/

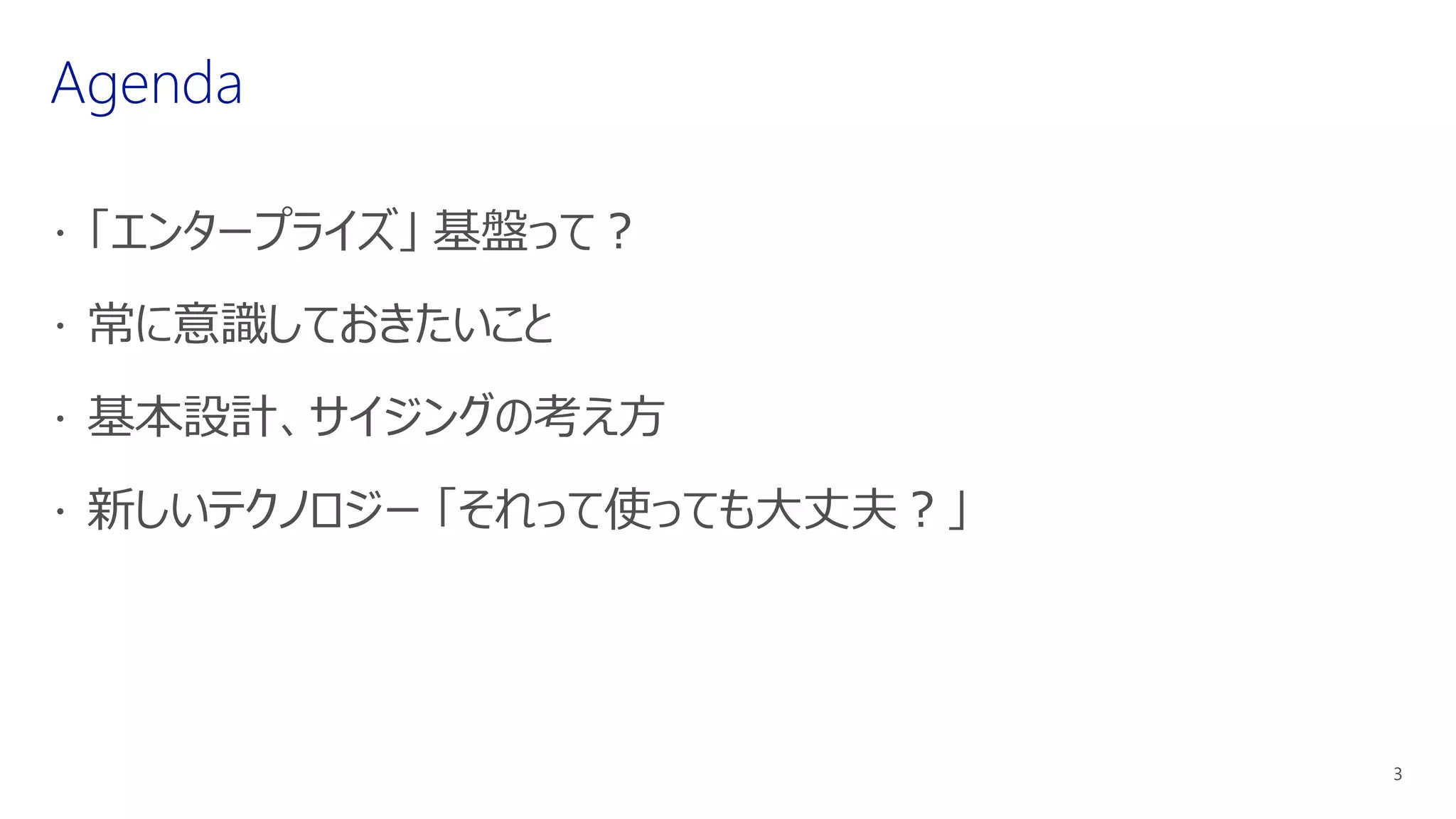

3.  常に意識しておきたいこと
 基本設計、サイジングの考え方
 新しいテクノロジー 「それって使っても大丈夫？」

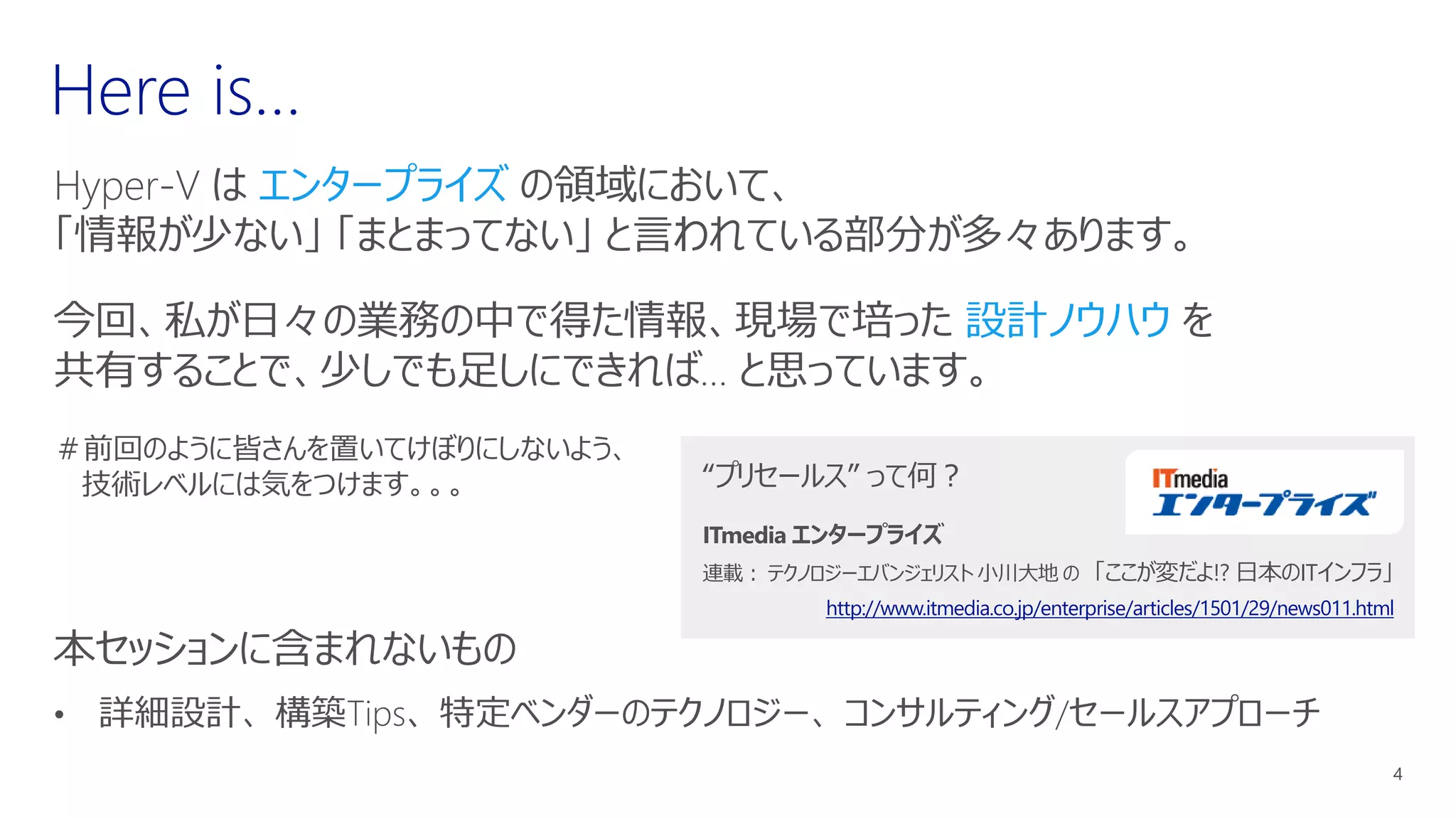

4. エンタープライズ
設計ノウハウ
“プリセールス” って何？
ITmedia エンタープライズ
連載： テクノロジーエバンジェリスト 小川大地 の 「ここが変だよ!? 日本のITインフラ」
http://www.itmedia.co.jp/enterprise/articles/1501/29/news011.html

5. 「エンタープライズ」 基盤って？

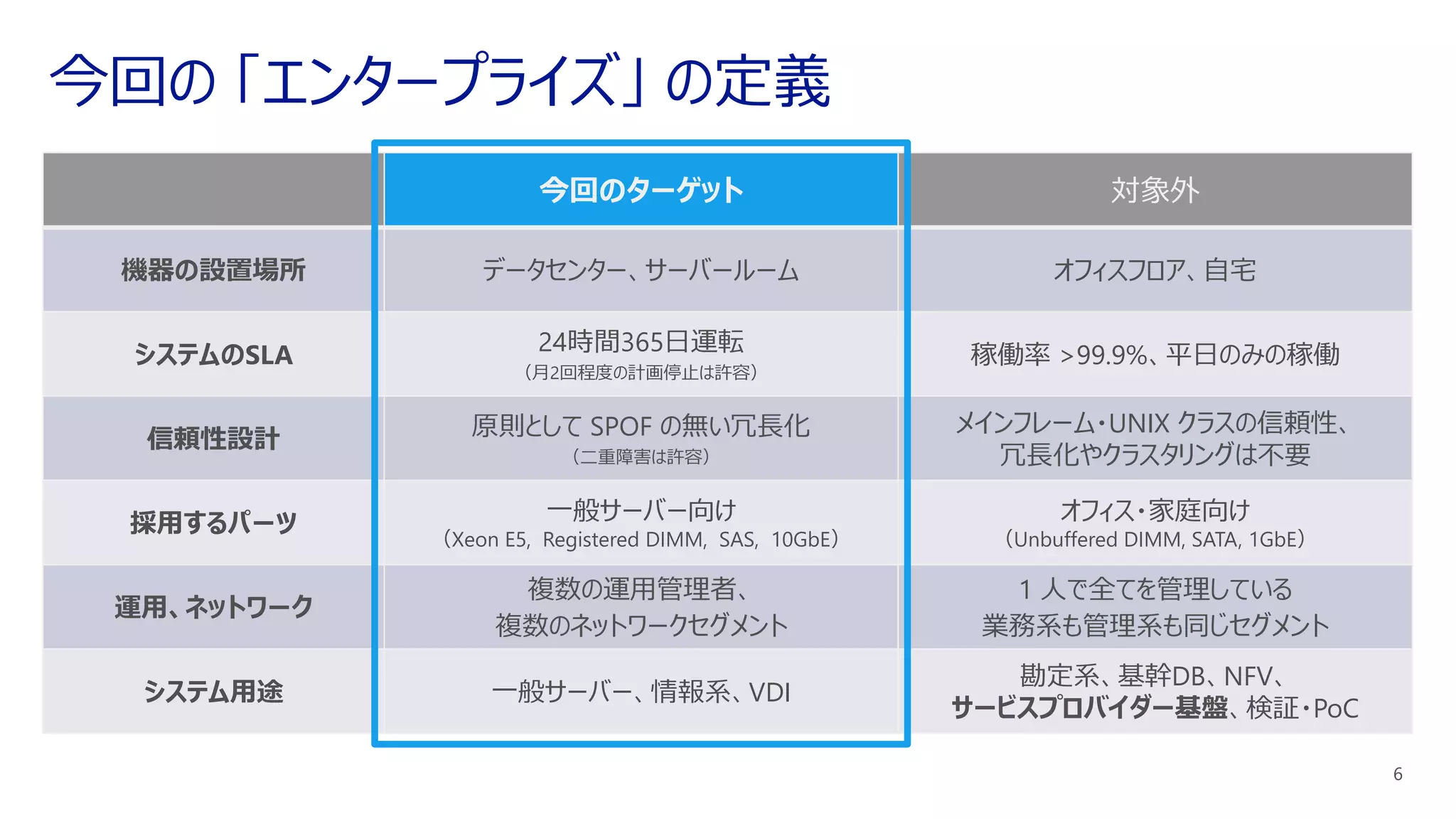

6. 今回のターゲット 対象外
機器の設置場所 データセンター、サーバールーム オフィスフロア、自宅
システムのSLA 24時間365日運転
（月2回程度の計画停止は許容）
稼働率 >99.9%、平日のみの稼働
信頼性設計 原則として SPOF の無い冗長化
（二重障害は許容）
メインフレーム・UNIX クラスの信頼性、
冗長化やクラスタリングは不要
採用するパーツ 一般サーバー向け
（Xeon E5, Registered DIMM, SAS, 10GbE）
オフィス・家庭向け
（Unbuffered DIMM, SATA, 1GbE）
運用、ネットワーク
複数の運用管理者、
複数のネットワークセグメント
1 人で全てを管理している
業務系も管理系も同じセグメント
システム用途 一般サーバー、情報系、VDI
勘定系、基幹DB、NFV、
サービスプロバイダー基盤、検証・PoC

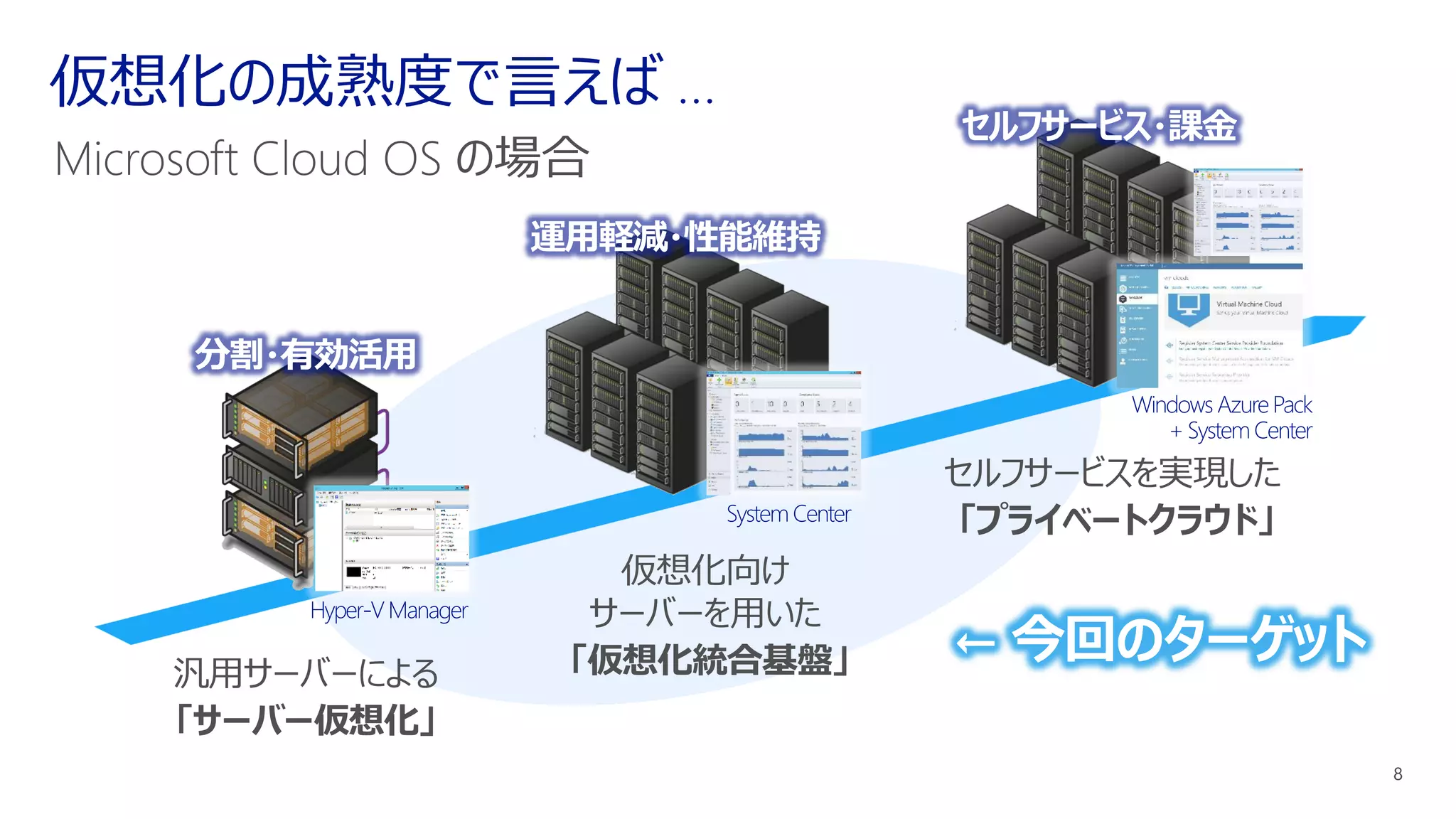

8. 分割・有効活用
運用軽減・性能維持
セルフサービス・課金
← 今回のターゲット

9. 実績あるの？
性能出るの？
それって
サポートされるの？
バックアップは？

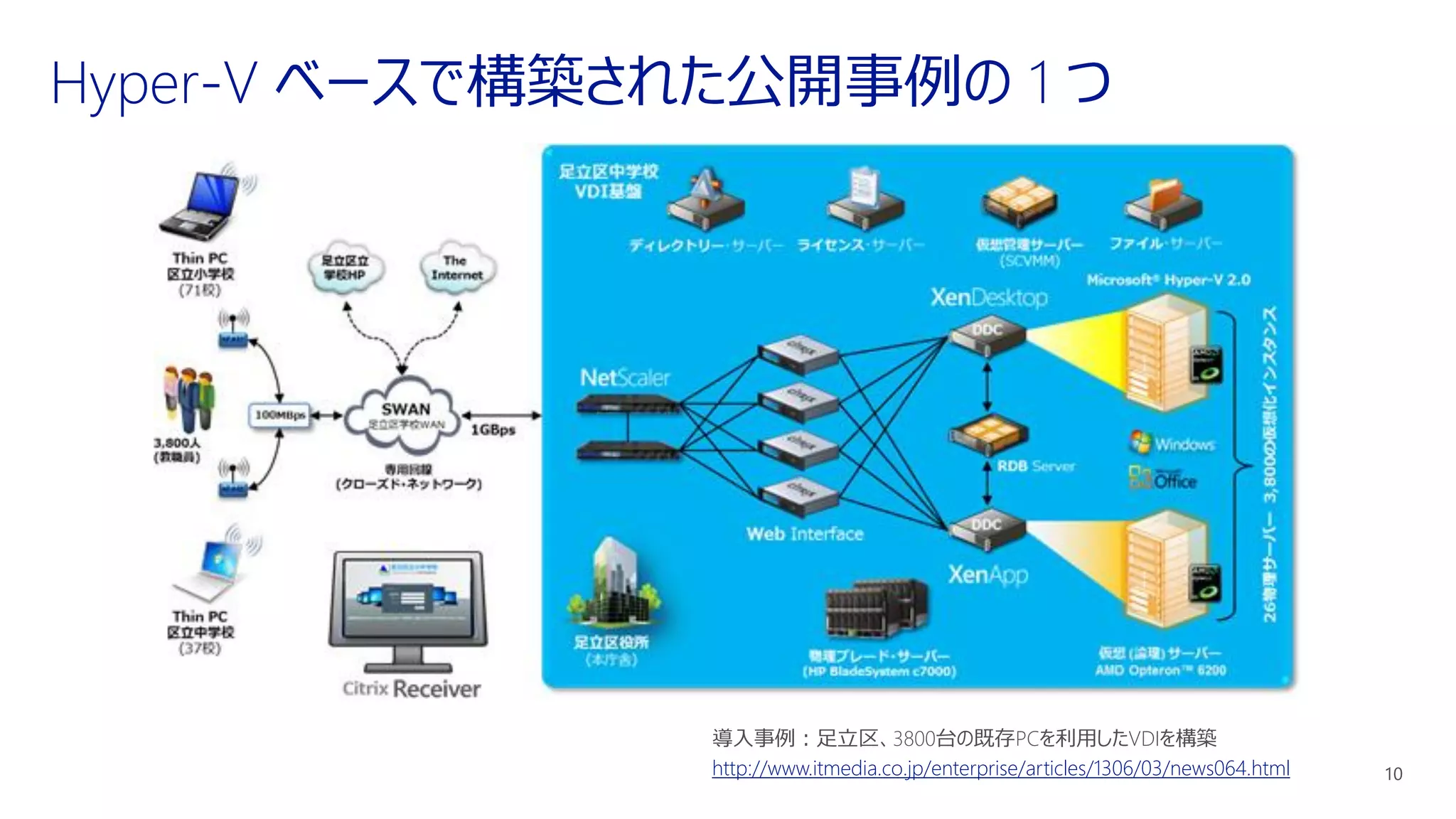

10. 導入事例：足立区、3800台の既存PCを利用したVDIを構築
http://www.itmedia.co.jp/enterprise/articles/1306/03/news064.html

11. まず、最初に 、、、
常に意識しておきたいこと

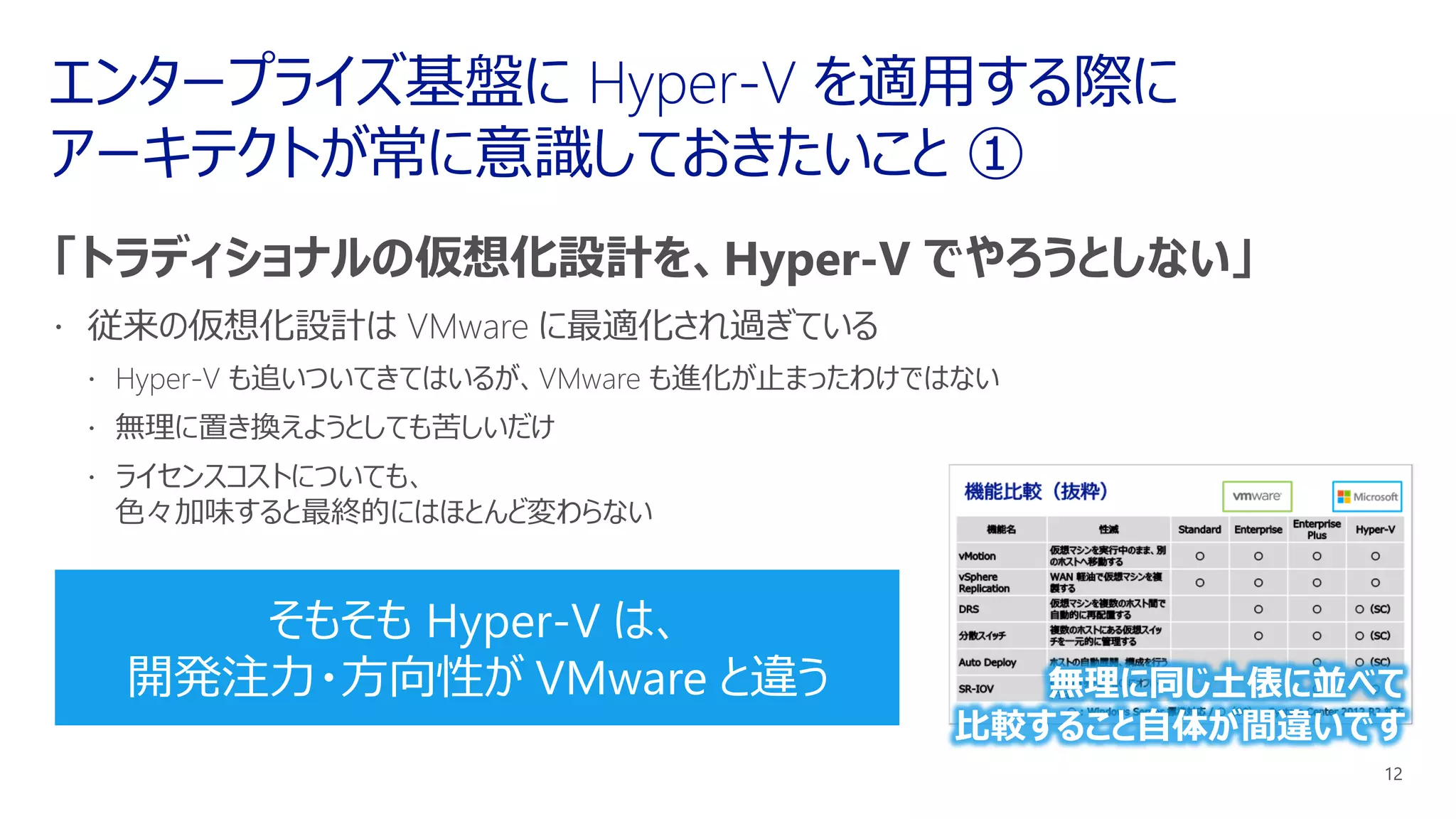

12. 無理に同じ土俵に並べて
比較すること自体が間違いです
そもそも Hyper-V は、
開発注力・方向性が VMware と違う

13. “Cloud OS”
～ Azure とのハイブリッドクラウド

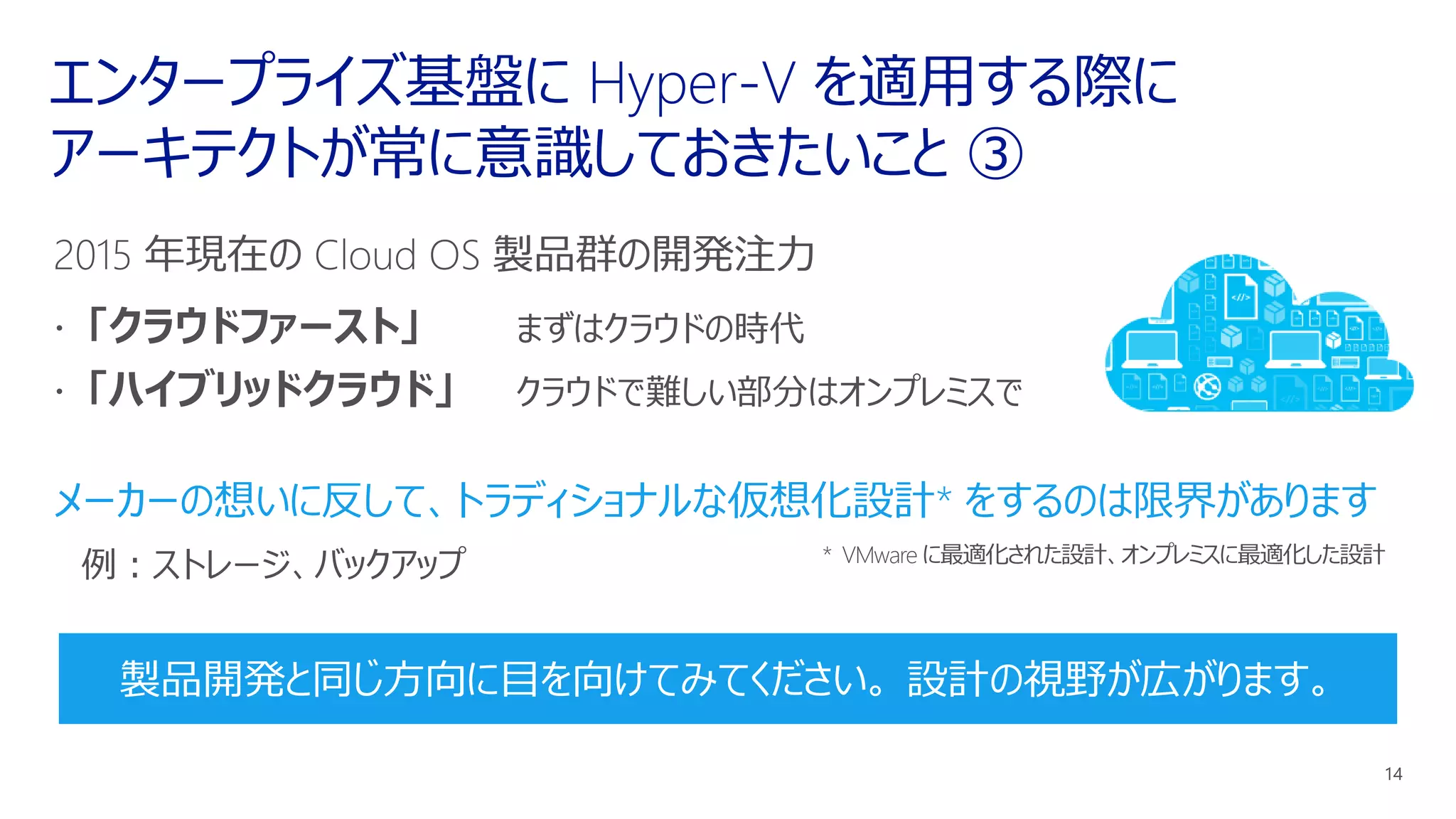

14. メーカーの想いに反して、トラディショナルな仮想化設計* をするのは限界があります
製品開発と同じ方向に目を向けてみてください。 設計の視野が広がります。

15. 基本設計、
サイジングの考え方

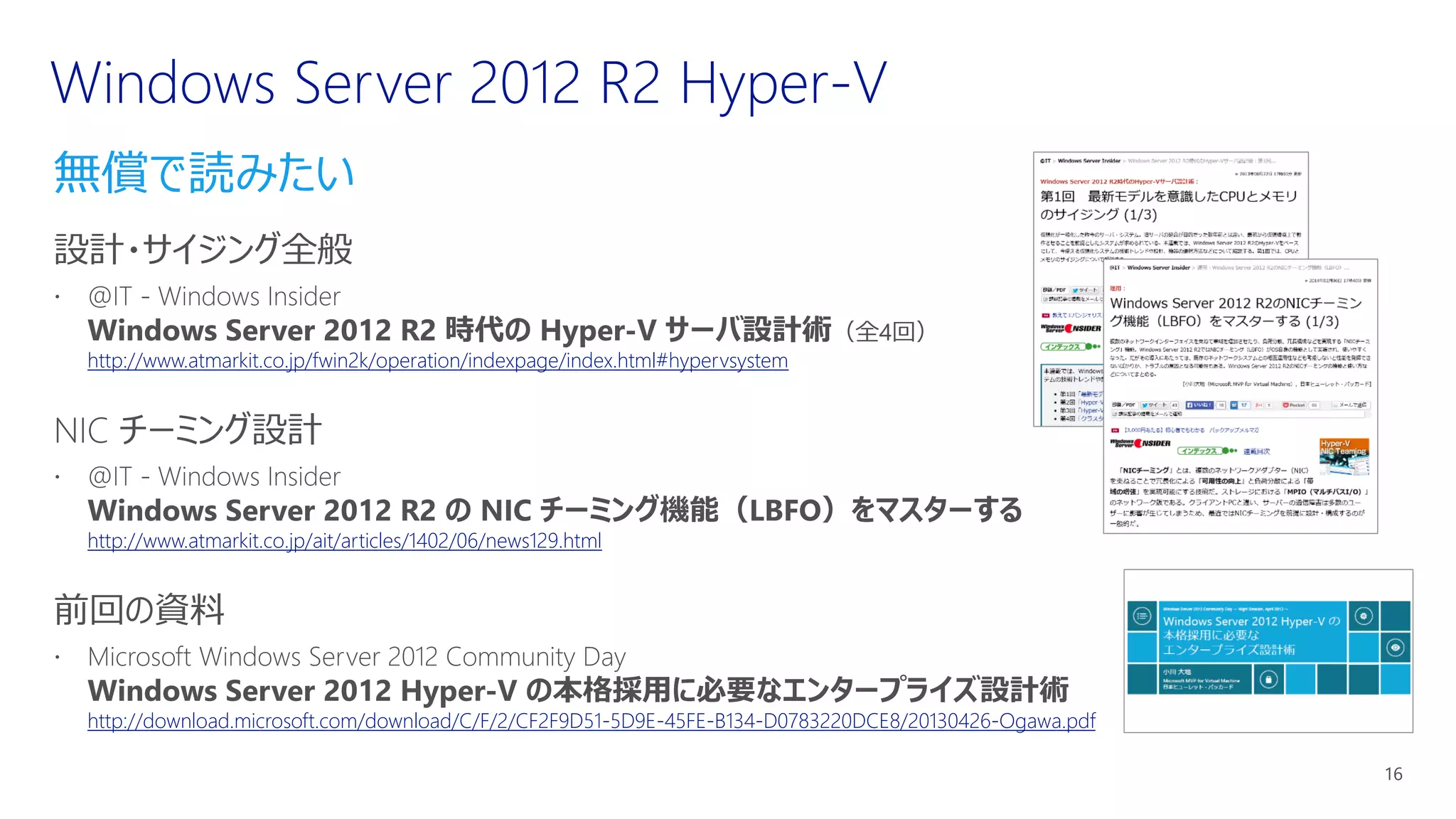

16. 無償で読みたい
http://www.atmarkit.co.jp/fwin2k/operation/indexpage/index.html#hypervsystem
http://www.atmarkit.co.jp/ait/articles/1402/06/news129.html
http://download.microsoft.com/download/C/F/2/CF2F9D51-5D9E-45FE-B134-D0783220DCE8/20130426-Ogawa.pdf

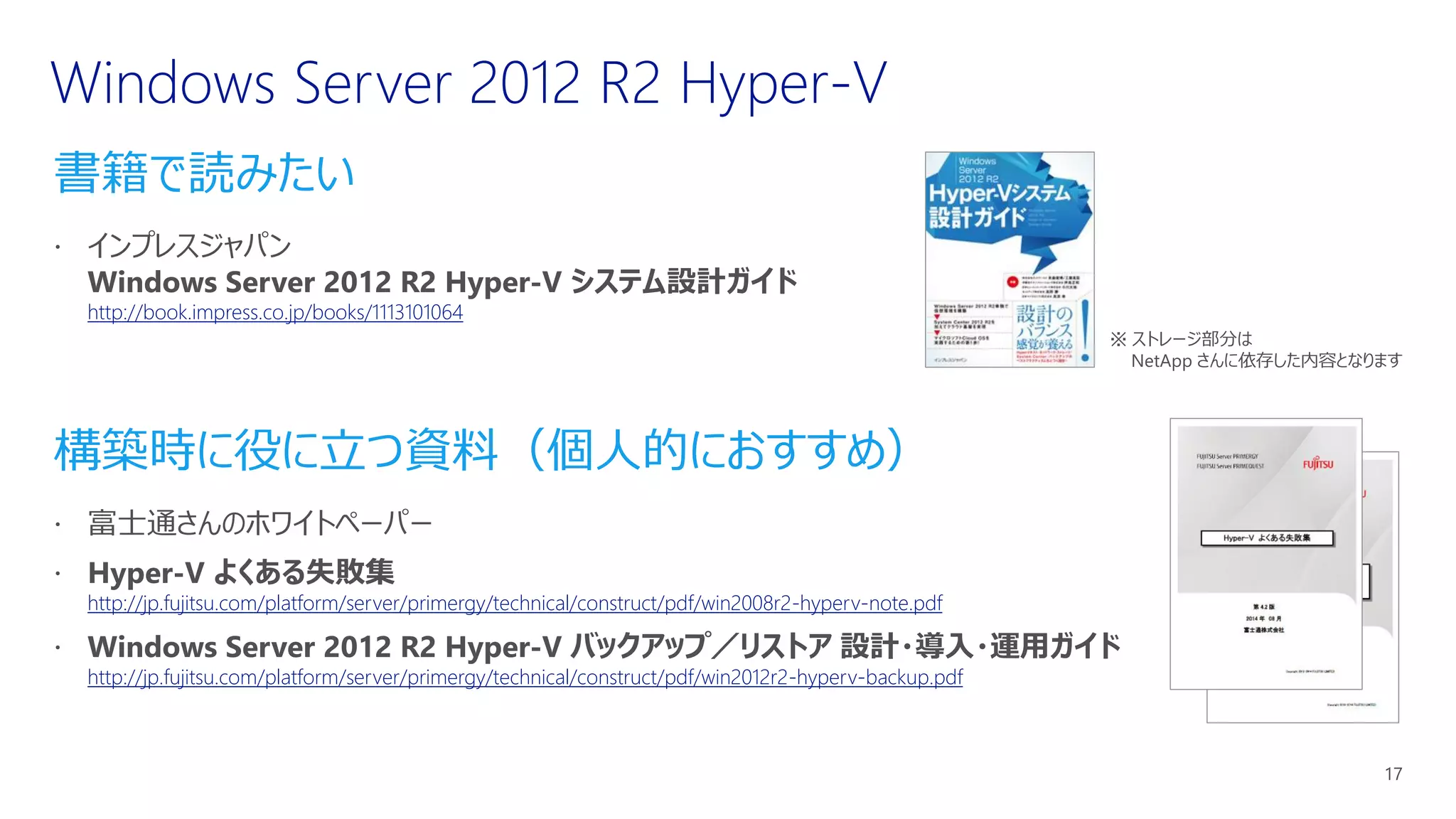

17. 書籍で読みたい
http://book.impress.co.jp/books/1113101064
構築時に役に立つ資料（個人的におすすめ）
http://jp.fujitsu.com/platform/server/primergy/technical/construct/pdf/win2008r2-hyperv-note.pdf
http://jp.fujitsu.com/platform/server/primergy/technical/construct/pdf/win2012r2-hyperv-backup.pdf
※ ストレージ部分は
NetApp さんに依存した内容となります

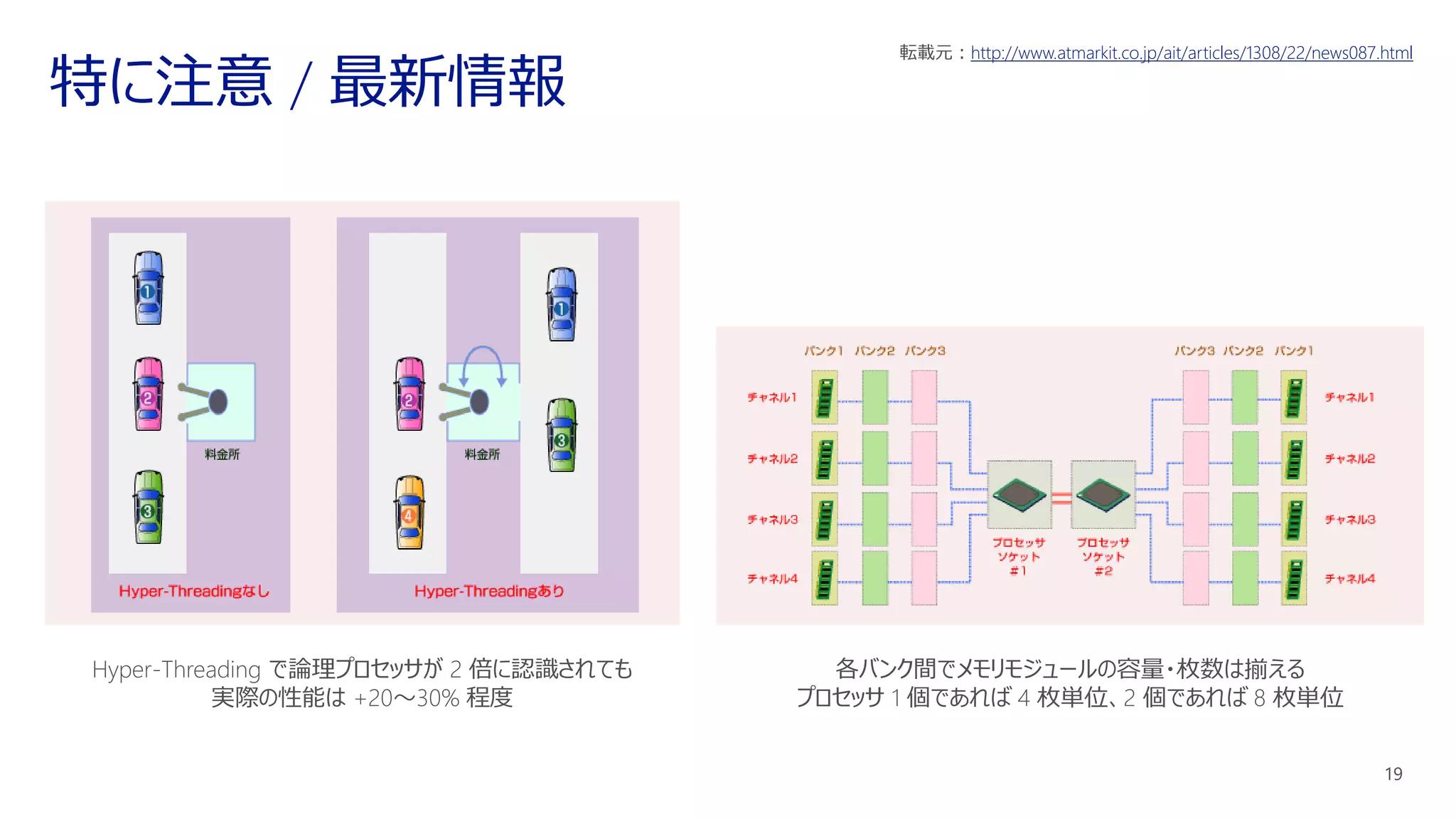

19. Hyper-Threading で論理プロセッサが 2 倍に認識されても
実際の性能は +20～30% 程度
各バンク間でメモリモジュールの容量・枚数は揃える
プロセッサ 1 個であれば 4 枚単位、2 個であれば 8 枚単位
転載元：http://www.atmarkit.co.jp/ait/articles/1308/22/news087.html

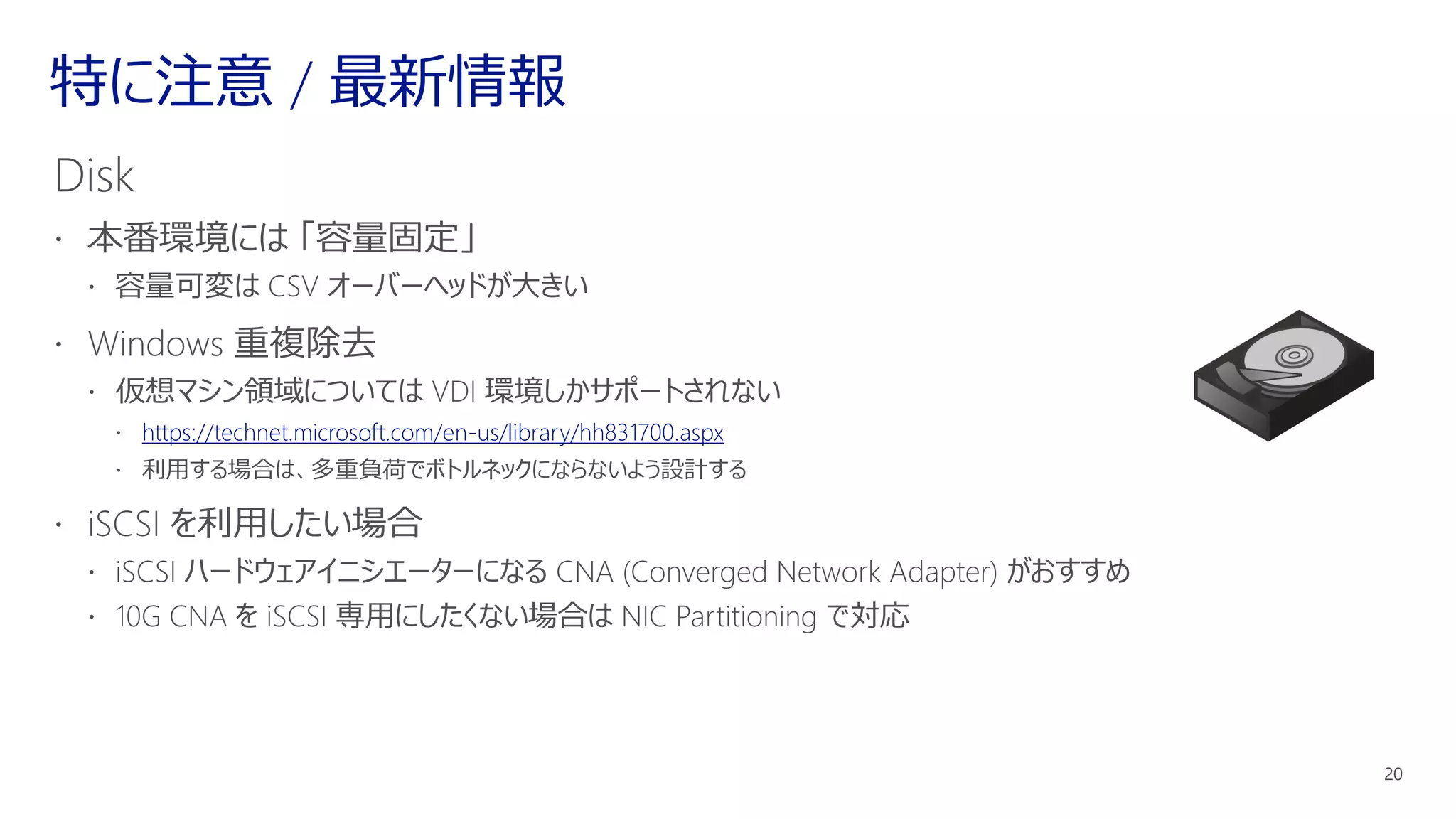

20. https://technet.microsoft.com/en-us/library/hh831700.aspx

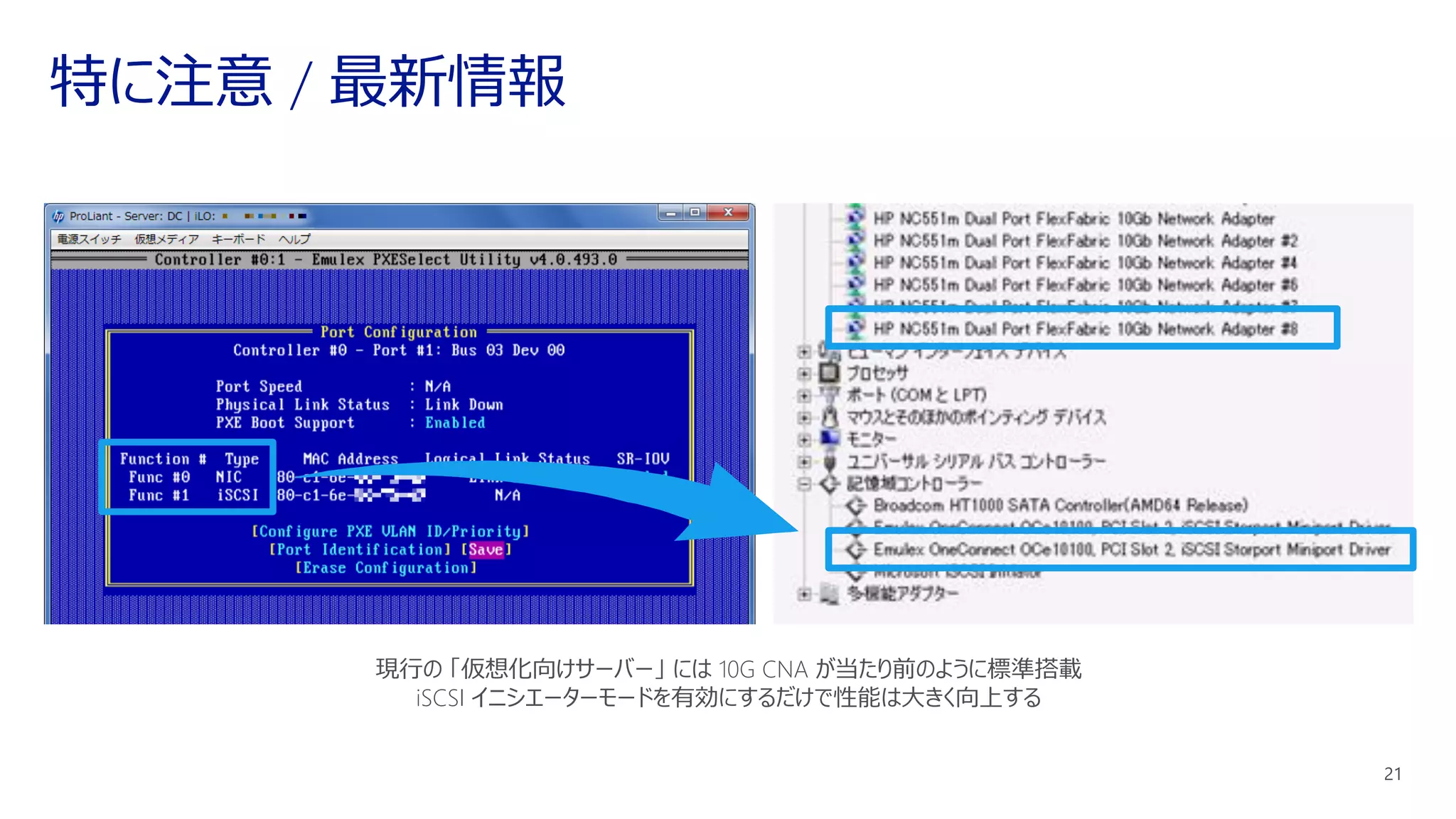

21. 現行の 「仮想化向けサーバー」 には 10G CNA が当たり前のように標準搭載
iSCSI イニシエーターモードを有効にするだけで性能は大きく向上する

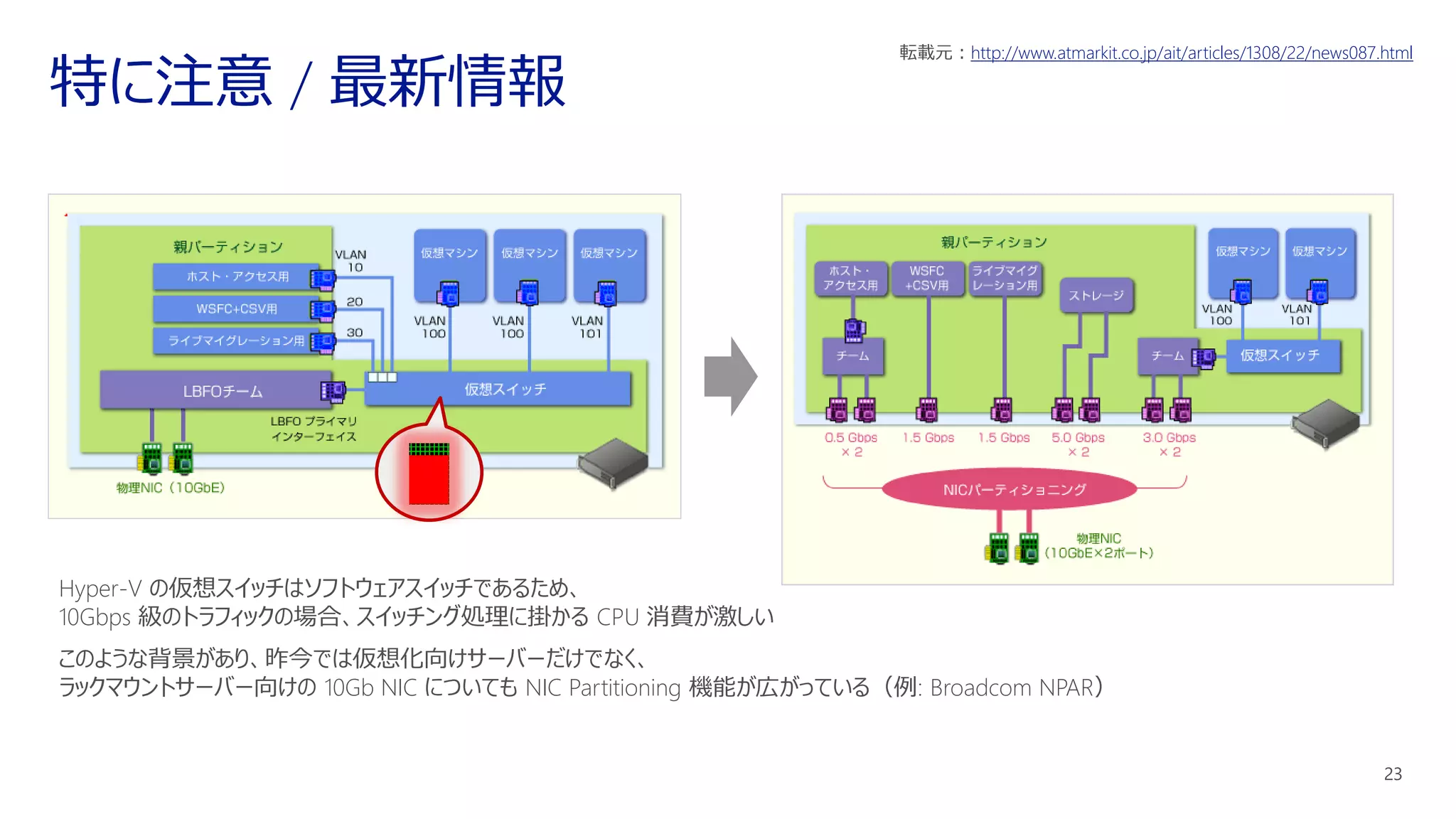

23. 転載元：http://www.atmarkit.co.jp/ait/articles/1308/22/news087.html
Hyper-V の仮想スイッチはソフトウェアスイッチであるため、
10Gbps 級のトラフィックの場合、スイッチング処理に掛かる CPU 消費が激しい
このような背景があり、昨今では仮想化向けサーバーだけでなく、
ラックマウントサーバー向けの 10Gb NIC についても NIC Partitioning 機能が広がっている（例: Broadcom NPAR）

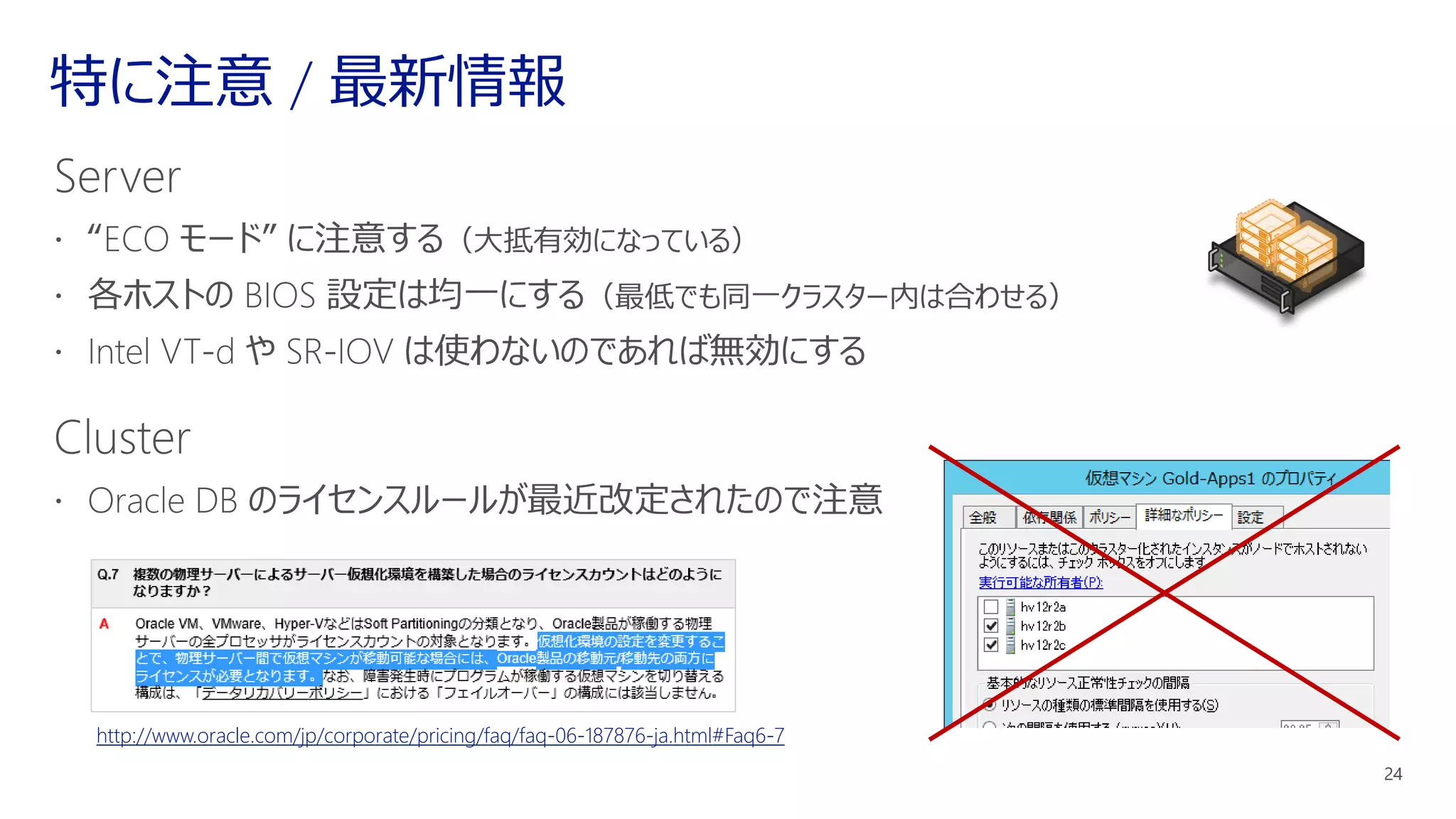

24. http://www.oracle.com/jp/corporate/pricing/faq/faq-06-187876-ja.html#Faq6-7

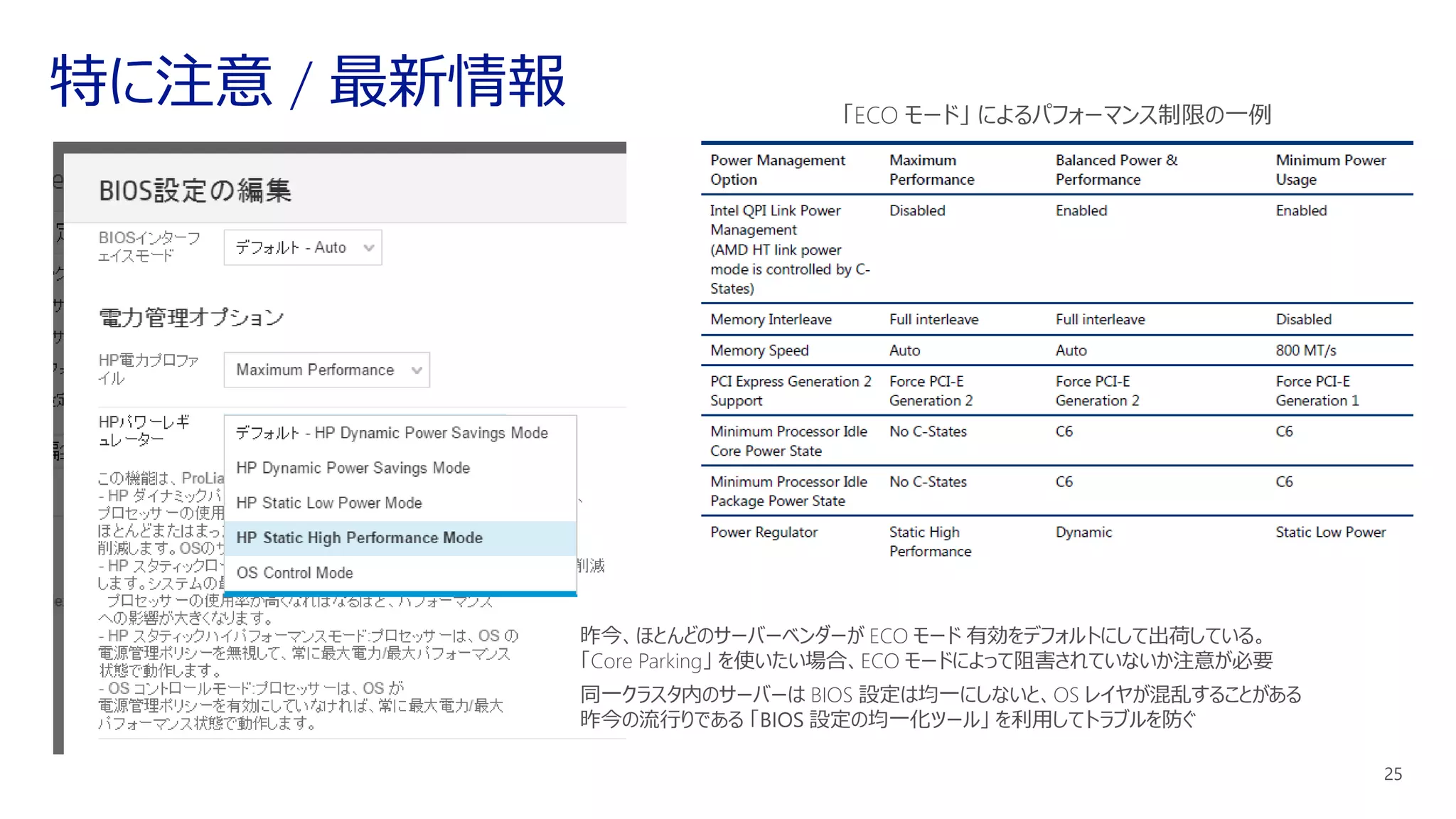

25. 「ECO モード」 によるパフォーマンス制限の一例
昨今、ほとんどのサーバーベンダーが ECO モード 有効をデフォルトにして出荷している。
「Core Parking」 を使いたい場合、ECO モードによって阻害されていないか注意が必要
同一クラスタ内のサーバーは BIOS 設定は均一にしないと、OS レイヤが混乱することがある
昨今の流行りである 「BIOS 設定の均一化ツール」 を利用してトラブルを防ぐ

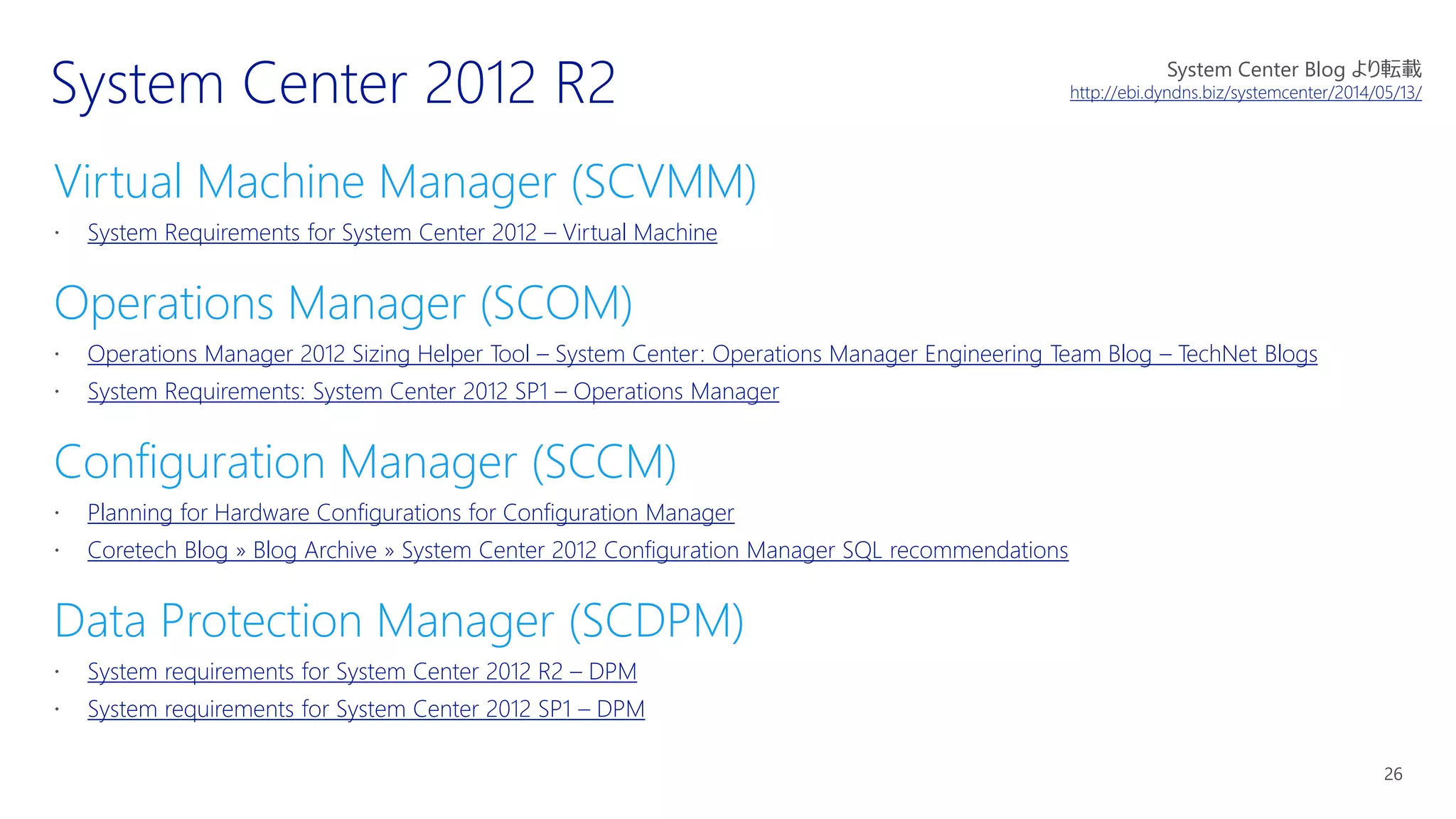

26. Virtual Machine Manager (SCVMM)
System Requirements for System Center 2012 – Virtual Machine
Operations Manager (SCOM)
Operations Manager 2012 Sizing Helper Tool – System Center: Operations Manager Engineering Team Blog – TechNet Blogs
System Requirements: System Center 2012 SP1 – Operations Manager
Configuration Manager (SCCM)
Planning for Hardware Configurations for Configuration Manager
Coretech Blog » Blog Archive » System Center 2012 Configuration Manager SQL recommendations
Data Protection Manager (SCDPM)
System requirements for System Center 2012 R2 – DPM
System requirements for System Center 2012 SP1 – DPM
System Center Blog より転載
http://ebi.dyndns.biz/systemcenter/2014/05/13/

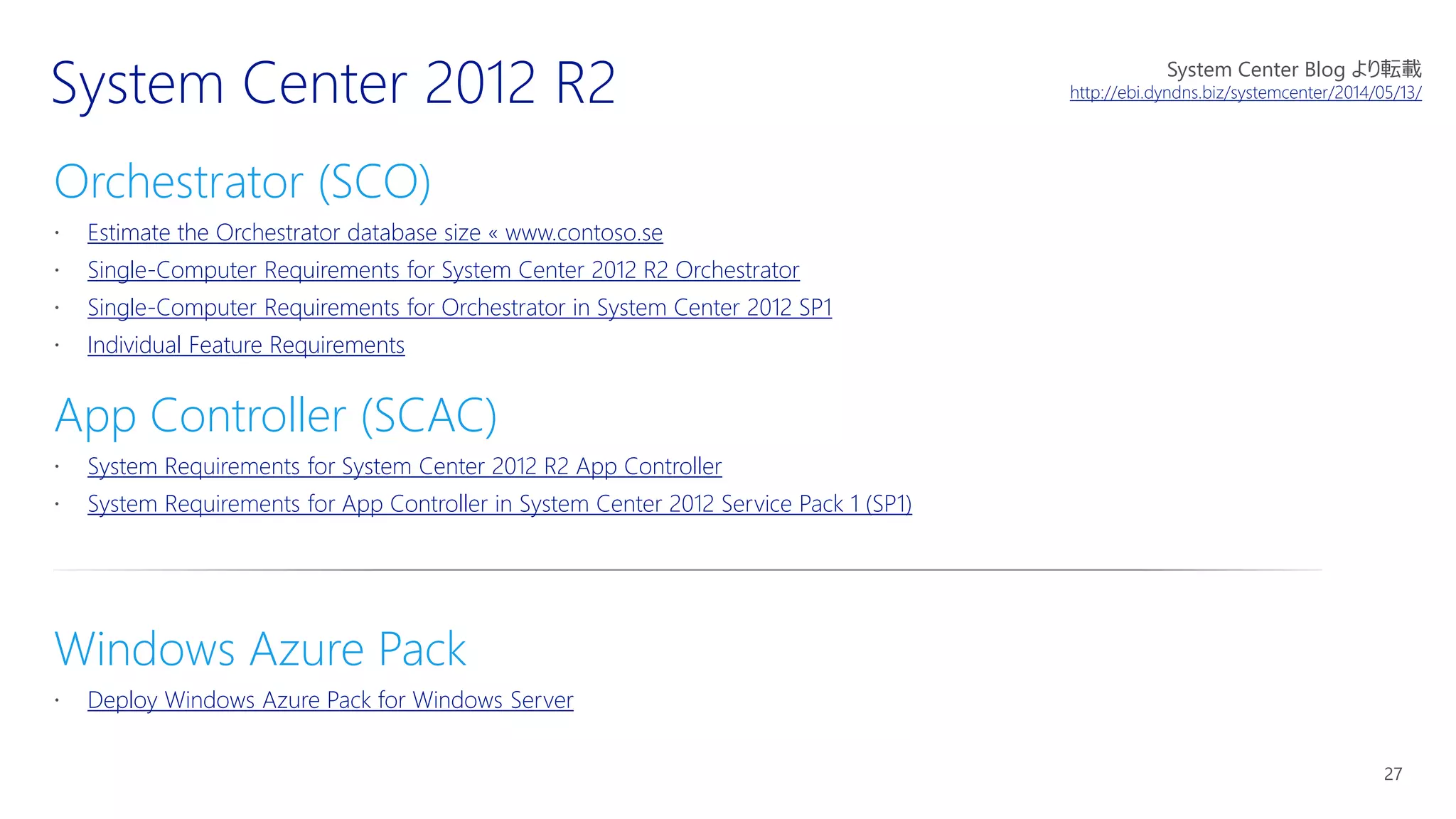

27. Orchestrator (SCO)
Estimate the Orchestrator database size « www.contoso.se
Single-Computer Requirements for System Center 2012 R2 Orchestrator
Single-Computer Requirements for Orchestrator in System Center 2012 SP1
Individual Feature Requirements
App Controller (SCAC)
System Requirements for System Center 2012 R2 App Controller
System Requirements for App Controller in System Center 2012 Service Pack 1 (SP1)
Windows Azure Pack
Deploy Windows Azure Pack for Windows Server
System Center Blog より転載
http://ebi.dyndns.biz/systemcenter/2014/05/13/

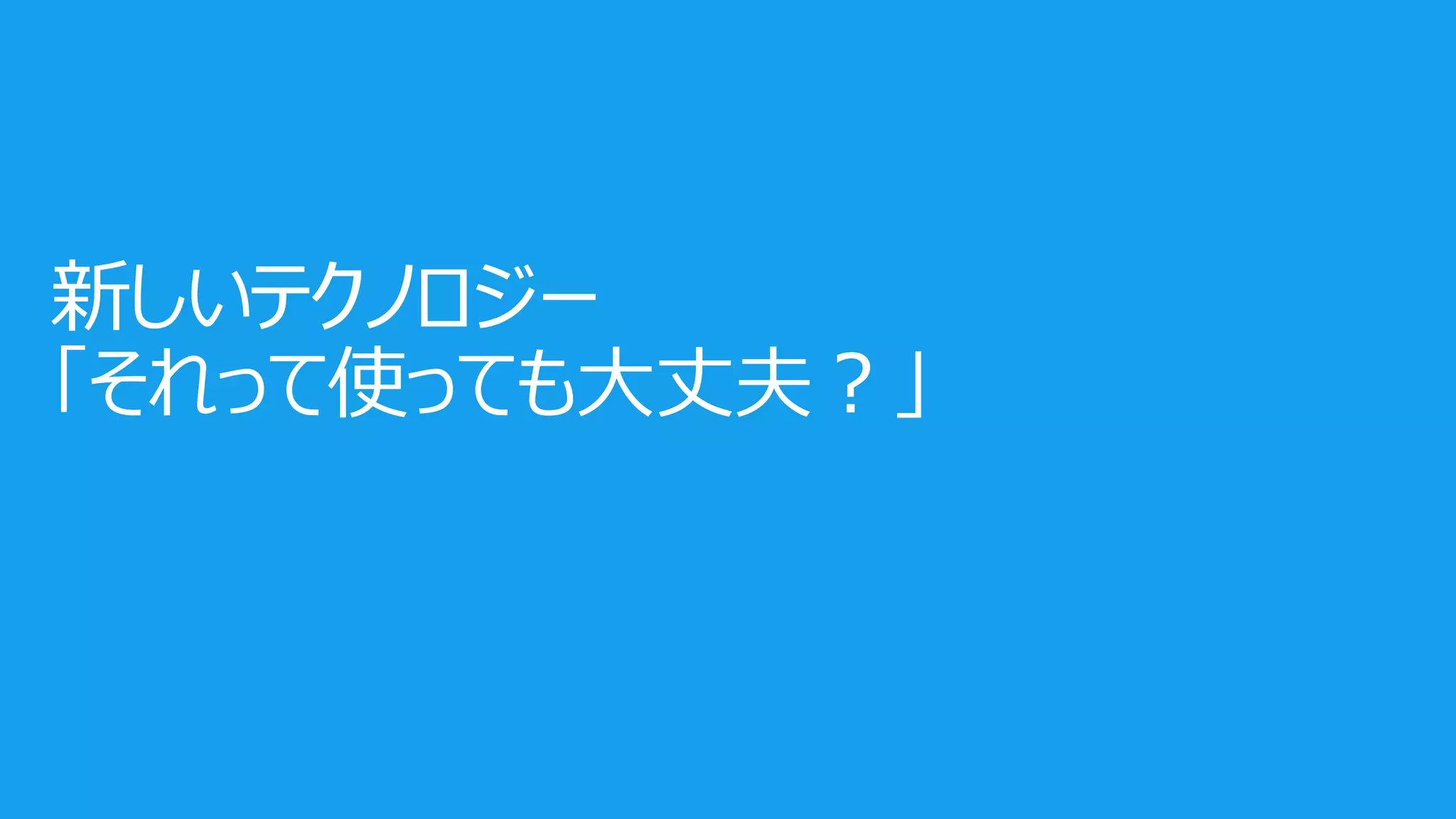

28. 新しいテクノロジー
「それって使っても大丈夫？」

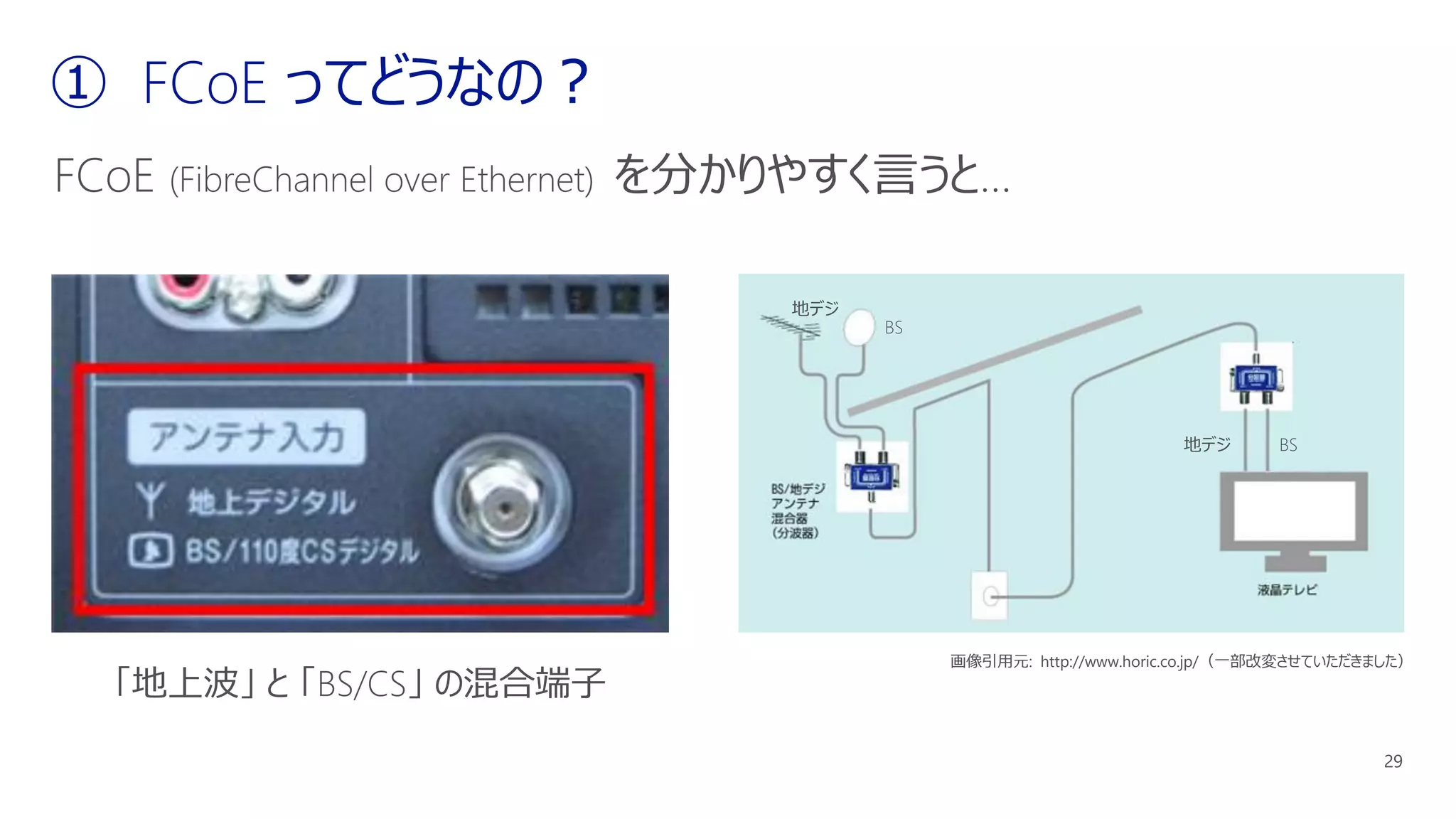

29. 「地上波」 と 「BS/CS」 の混合端子
地デジ
BS
BS地デジ
画像引用元: http://www.horic.co.jp/（一部改変させていただきました）

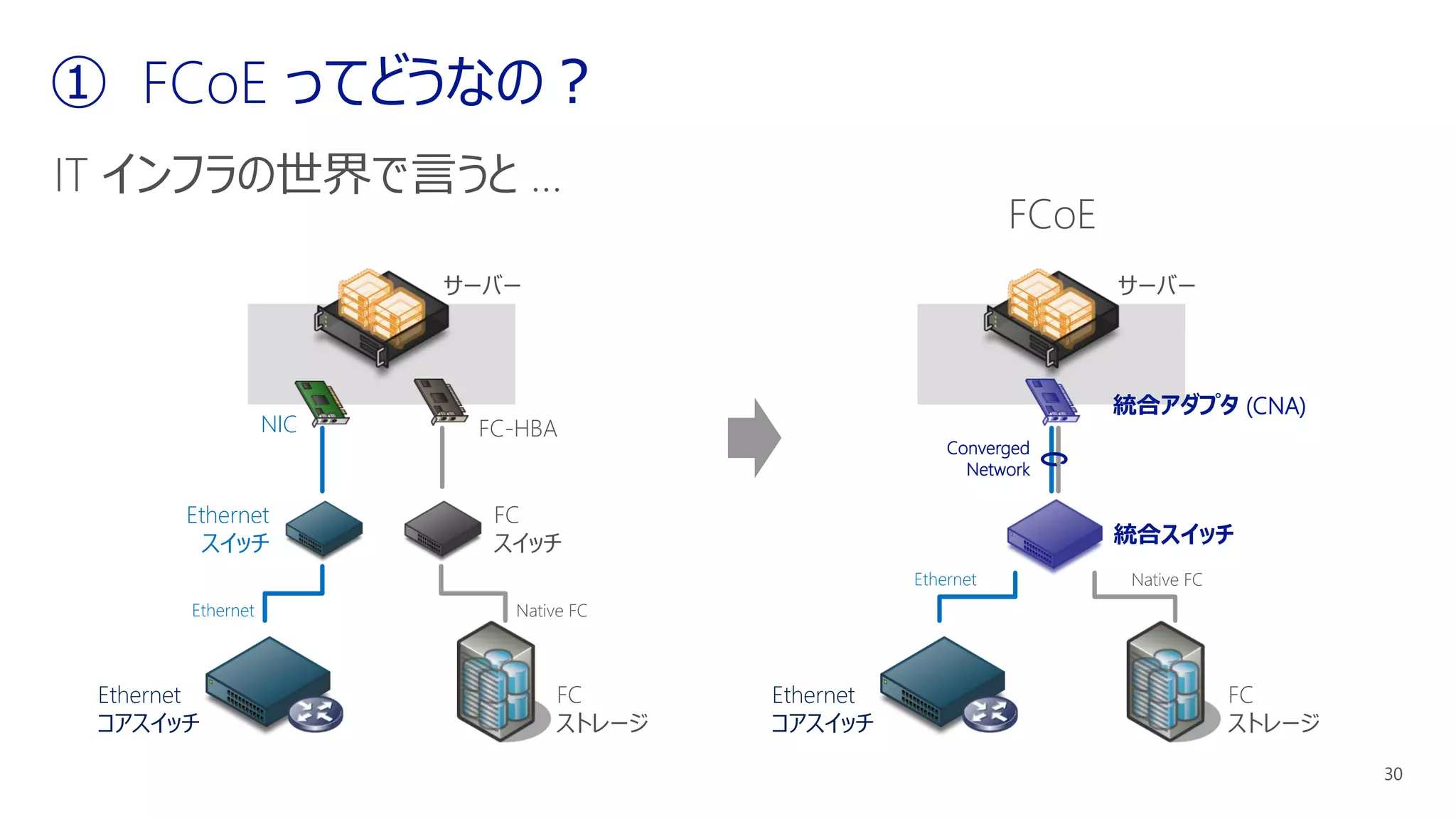

30. サーバー
FC
スイッチ
Ethernet
スイッチ
FC
ストレージ
Ethernet
コアスイッチ
FC-HBANIC
統合スイッチ
Ethernet
FC
ストレージ
Ethernet
コアスイッチ
Native FC
統合アダプタ (CNA)
Converged
Network
サーバー
FCoE
Ethernet Native FC

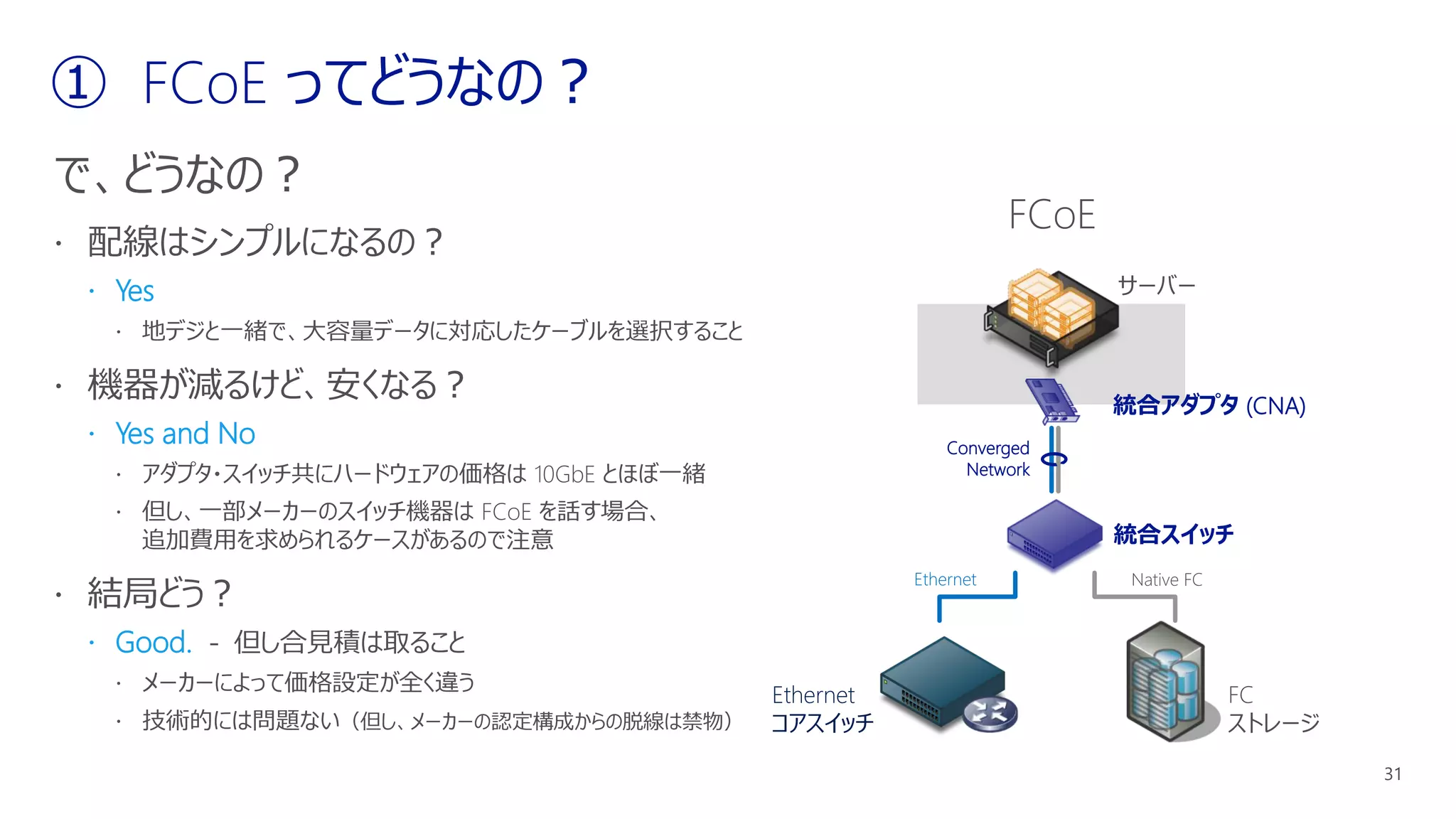

31.  Yes
 Yes and No
 Good. - 但し合
統合スイッチ
Ethernet
FC
ストレージ
Ethernet
コアスイッチ
Native FC
統合アダプタ (CNA)
Converged
Network
サーバー
FCoE

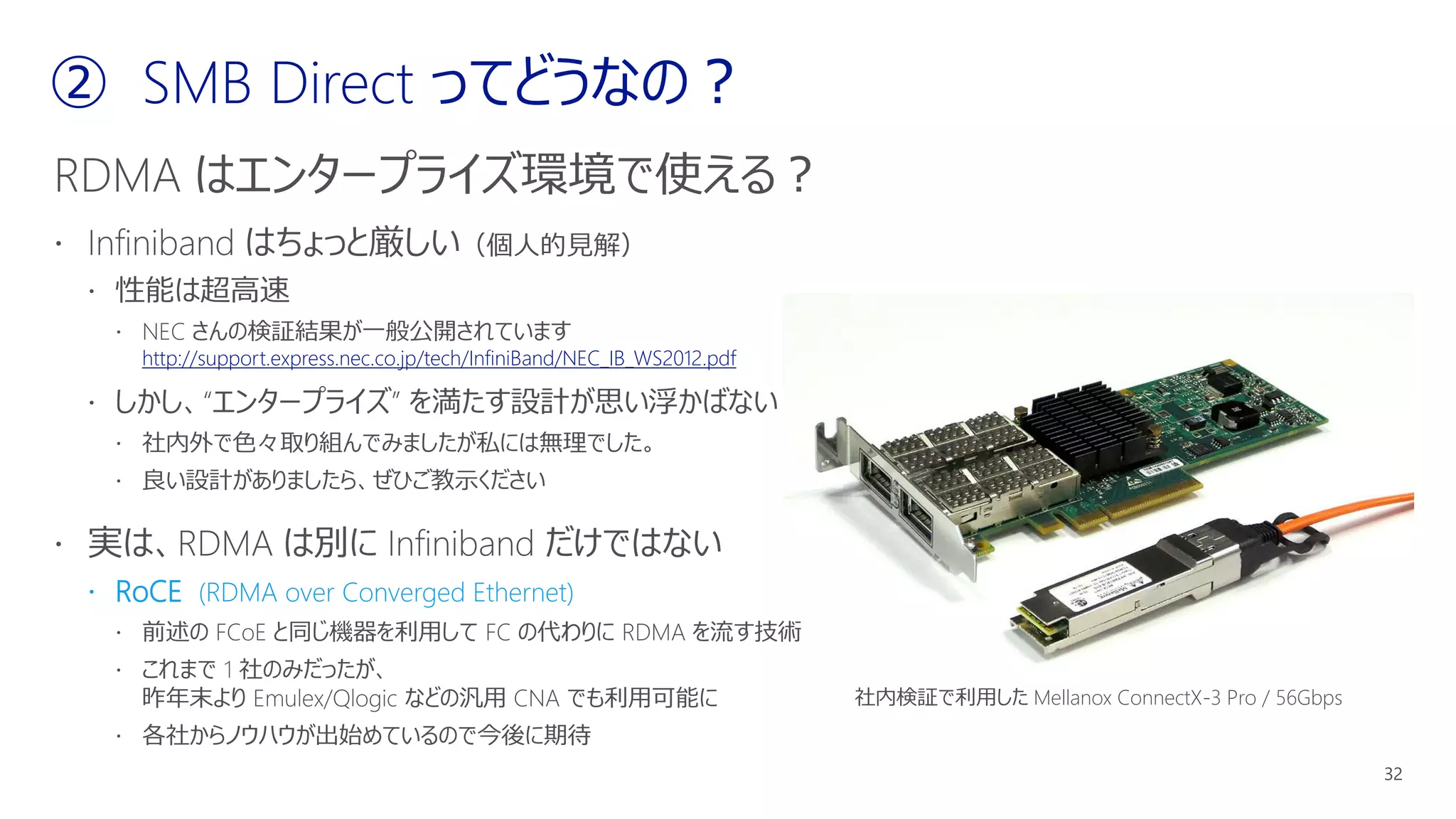

32. http://support.express.nec.co.jp/tech/InfiniBand/NEC_IB_WS2012.pdf
 RoCE (RDMA over Converged Ethernet)
社内検証で利用した Mellanox ConnectX-3 Pro / 56Gbps

33.  NVGRE トンネリング
 NVGRE ゲートウェイ
https://technet.microsoft.com/ja-jp/library/dn423897.aspx

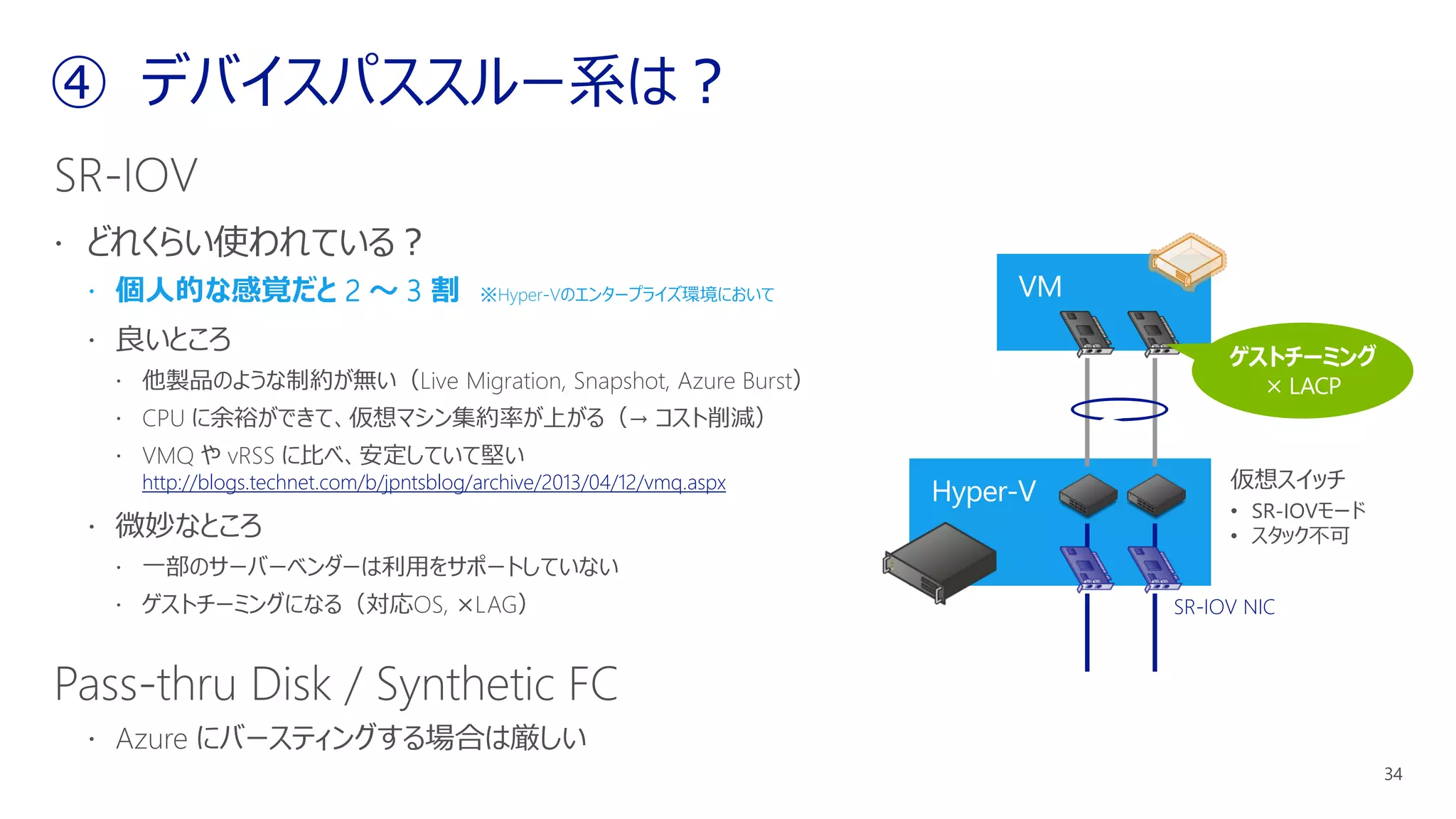

34.  個人的な感覚だと 2 ～ 3 割 ※Hyper-Vのエンタープライズ環境において
http://blogs.technet.com/b/jpntsblog/archive/2013/04/12/vmq.aspx
VM
Hyper-V 仮想スイッチ
• SR-IOVモード
• スタック不可
ゲストチーミング
× LACP
SR-IOV NIC

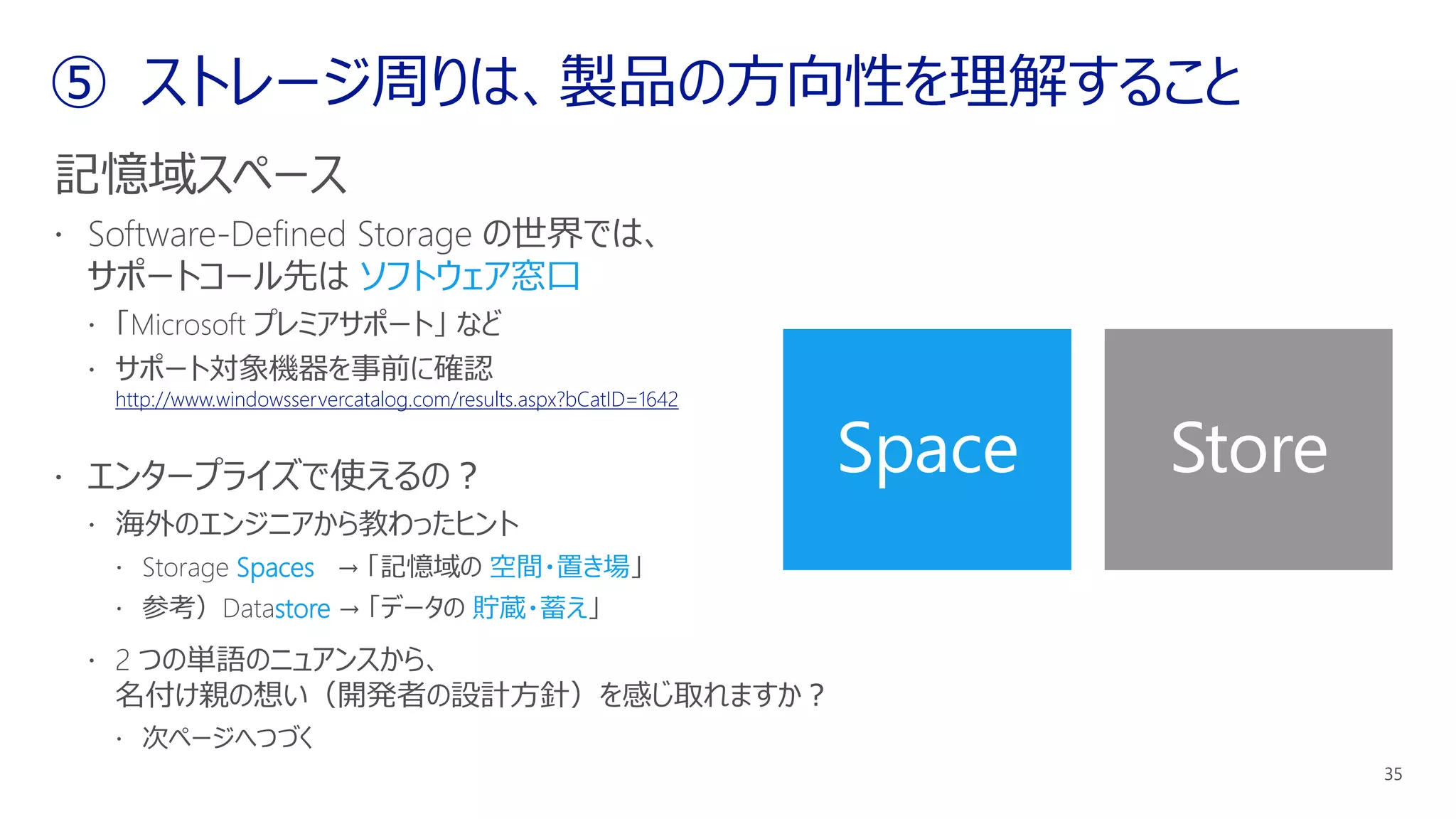

35. ソフトウェア窓口
http://www.windowsservercatalog.com/results.aspx?bCatID=1642
Spaces 空間・置き場
store 貯蔵・蓄え
Space Store

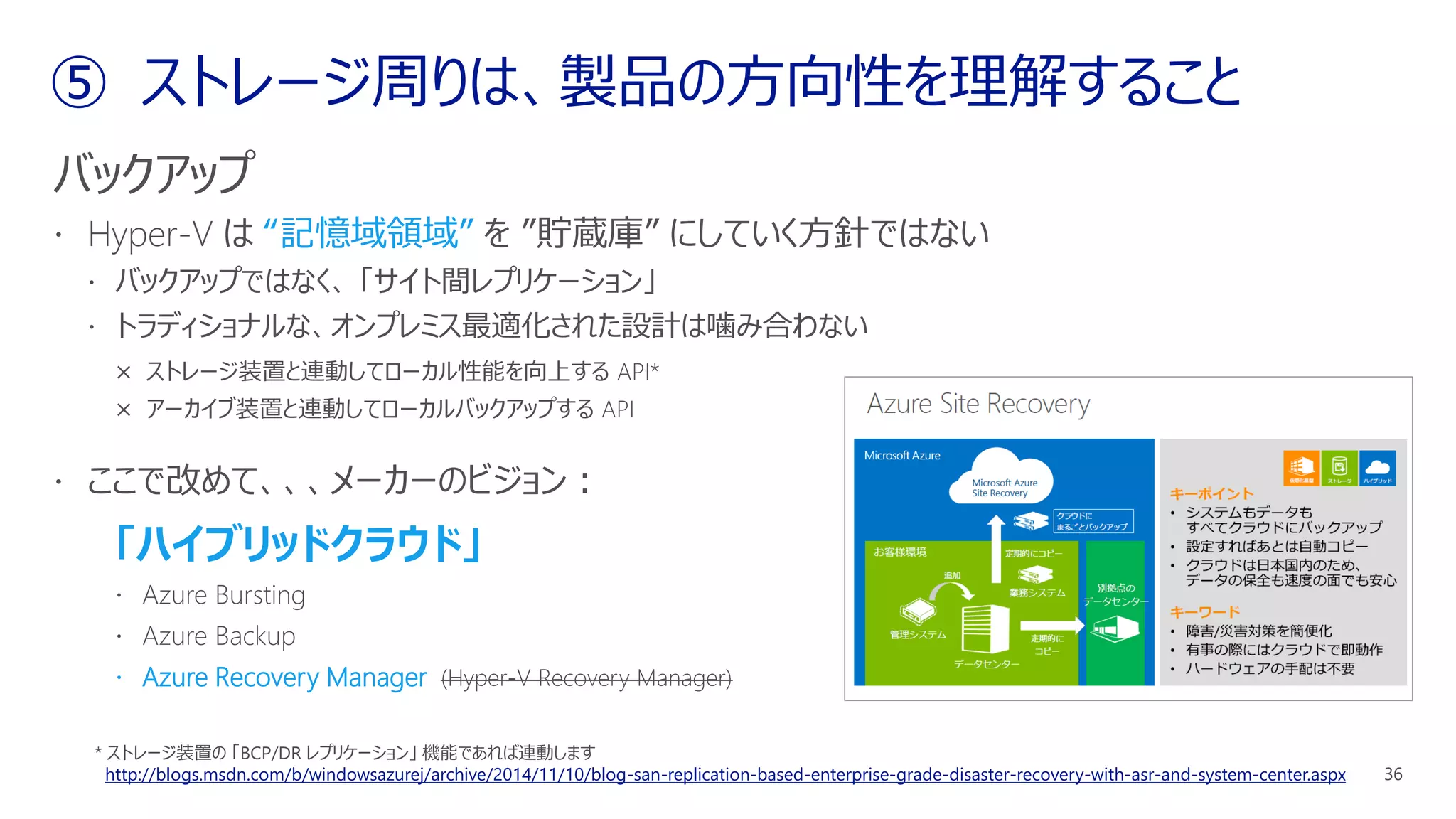

36. “記憶域領域”
「ハイブリッドクラウド」
 Azure Recovery Manager
* ストレージ装置の 「BCP/DR レプリケーション」 機能であれば連動します
http://blogs.msdn.com/b/windowsazurej/archive/2014/11/10/blog-san-replication-based-enterprise-grade-disaster-recovery-with-asr-and-system-center.aspx
