データセンター進化論：SDNは今オープンに ～攻めるITインフラにの絶対条件とは？～
クラウドやビッグデータへの潮流と、Software-Definedを可能にするさまざまな技術革新を踏まえ、企業は今、10年後を見据えたデータセンター・アーキテクチャの再定義を迫られています。本講演では、『攻める情シス』のためのITインフラ構築術を、物理と仮想の融合、自動化、そして「オープン」をキーワードに現実的時間軸に沿って解説します。
More Related Content
![[C21] MySQL Cluster徹底活用術 by Mikiya Okuno](https://cdn.slidesharecdn.com/ss_thumbnails/c21mysql-cluster-techniques-rev3-131206023325-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
![DevOps時代の開発環境と現場体験 [#cmdevio2015]](https://cdn.slidesharecdn.com/ss_thumbnails/cmdevio2015a-4-150329003710-conversion-gate01-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to データセンター進化論：SDNは今オープンに ～攻めるITインフラにの絶対条件とは？～
![[SDN JAPAN 2013] IaaS事業者が考える真のSDN](https://cdn.slidesharecdn.com/ss_thumbnails/sdnjapan2013iaassdnidc-130920041843-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
データセンター進化論：SDNは今オープンに ～攻めるITインフラにの絶対条件とは？～
- 1. データセンター進化論 SDNは今オープンに ～攻めるITインフラの絶対条件とは？～ 1 尾方 一成 ブロケードコミュニケーションズシステム株式会社 SDN/NFV ビジネス開発本部
- 2. 2 全てのものが「つながる」世の中 来るInternet-of-Things 時代に向けて リコメンデーション 系統制御 保険料率計算 アフターサービス 経年劣化把握 犯罪抑止 食糧増産 再開発推進 最短配送 自動制御
- 3. プラットフォーム統合 アプリケーションの75～85% がクラウド・ビッグデータ関連 2年間で クラウドインフラは 2倍 に拡大 3 The 3rd PLATFORM Source: IDC 第3のプラットフォームの登場 SOCIAL BUSINESS CLOUD MOBILE BIG DATA 5年間で インテリジェント端末は 2倍 に増加 数百万ユーザ X10,000 X1,000,000 X1000 数億ユーザ 数十億ユーザ
- 4. © 2014 BROCADECOMMUNICATIONS SYSTEMS, INC. The New IP: 第3のプラットフォームのための ネットワーク オープン・アーキテクチャ 容易なスケールアウトと高速デリバリ ソフトウェア定義による物理の縛りからの解放 ネットワークをユーザ自身の手に 4 4
- 5. 5 The NewIP のための SDN とは？ そもそも SDN は何故生まれたのか ネットワーク製品をソフトウェア によってサービスとして抽象化 A社 Switch B社 vSwitch C社 Switch A社 Firewall B社 Firewall C社 vFirewall A社 ロードバランサ B社 ロードバランサ C社 vロードバランサ Software Defined Network の場合の関係図 ベンダロックインされない 柔軟な設計が可能 迅速に制御可能 マイグレーションが容易 ファイア フォール ロード バランス L2 ネット ワーク ルータ
- 6. 6 「The NewIP ワールドの夜明け」 本日の登場キャラ 企 運 サービス企画を担当する 今 直暮（いますぐくれ） 日々時間に追われる毎日・・・ インフラ運用を担当する 源 譲二（げんじょういじ） 止められないプレッシャー 「自由の国」の頼れる兄さん 後は俺に任しておけ！ Mr. Fabric 「ソフトの世界」のお姫様 恋しさと 優しさと 心強さを Ms. Vyatta 「世界の中心」で愛を叫ぶ 私がみんなの心をつなぐわ Ms. Vyatta Controller 「自由の国」の王子様 僕があなたの夢を叶えます Mr. OpenStack
- 7. 7 あらすじ 立場の違う悩める二人が、自由の国の使者に出会い、同じ夢を叶える旅に・・・ 企 運 お客様 明日の正午までに 開通してください 部長 競合の提案、何で うちじゃできないの？ もぉ～、そんなこと僕に 言われたって困るよ 源さん、もっと簡単に すぐサービスを立ち上げ られないですか？ 今さん、我々のセンター の設備じゃ無理です しかも、そんなスキルを 持った技術者もいないです 企 運 どうしよう・・・ 誰か助けて 大丈夫、僕らに任せて！ The New IP World

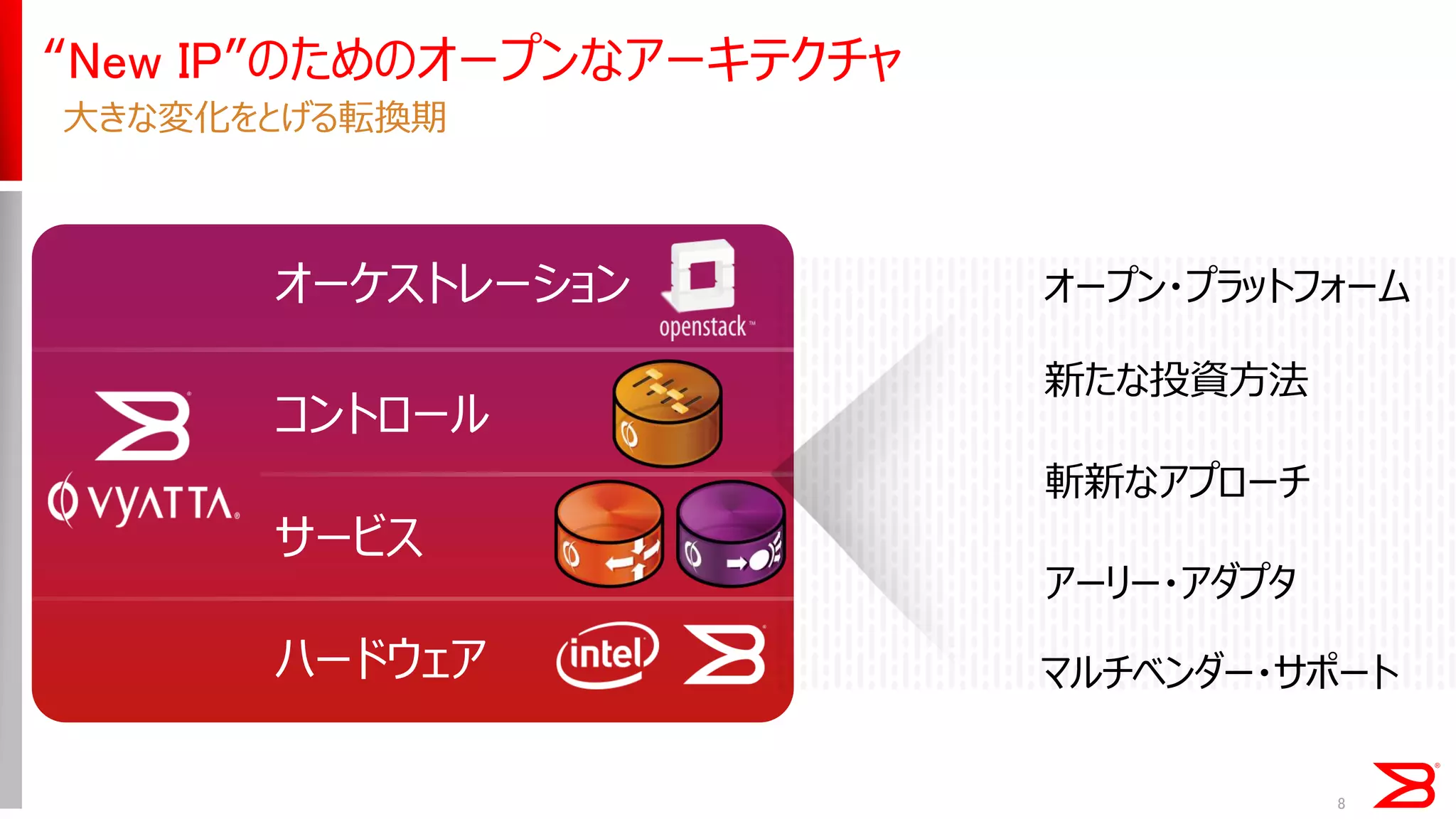

- 8. 8 “New IP”のためのオープンなアーキテクチャ オーケストレーション サービス コントロール ハードウェア オープン・プラットフォーム 斬新なアプローチ 新たな投資方法 アーリー・アダプタ マルチベンダー・サポート 大きな変化をとげる転換期
- 9. それぞれの関係と立ち位置 プログラミングの手法 NetworkElement Network IT Infrastructure Python REST CLI Scripting Puppet (Puppet Labs) Chef (Opscode) 9 OpenDaylight 既存のネットワーク Neutron OpenStack

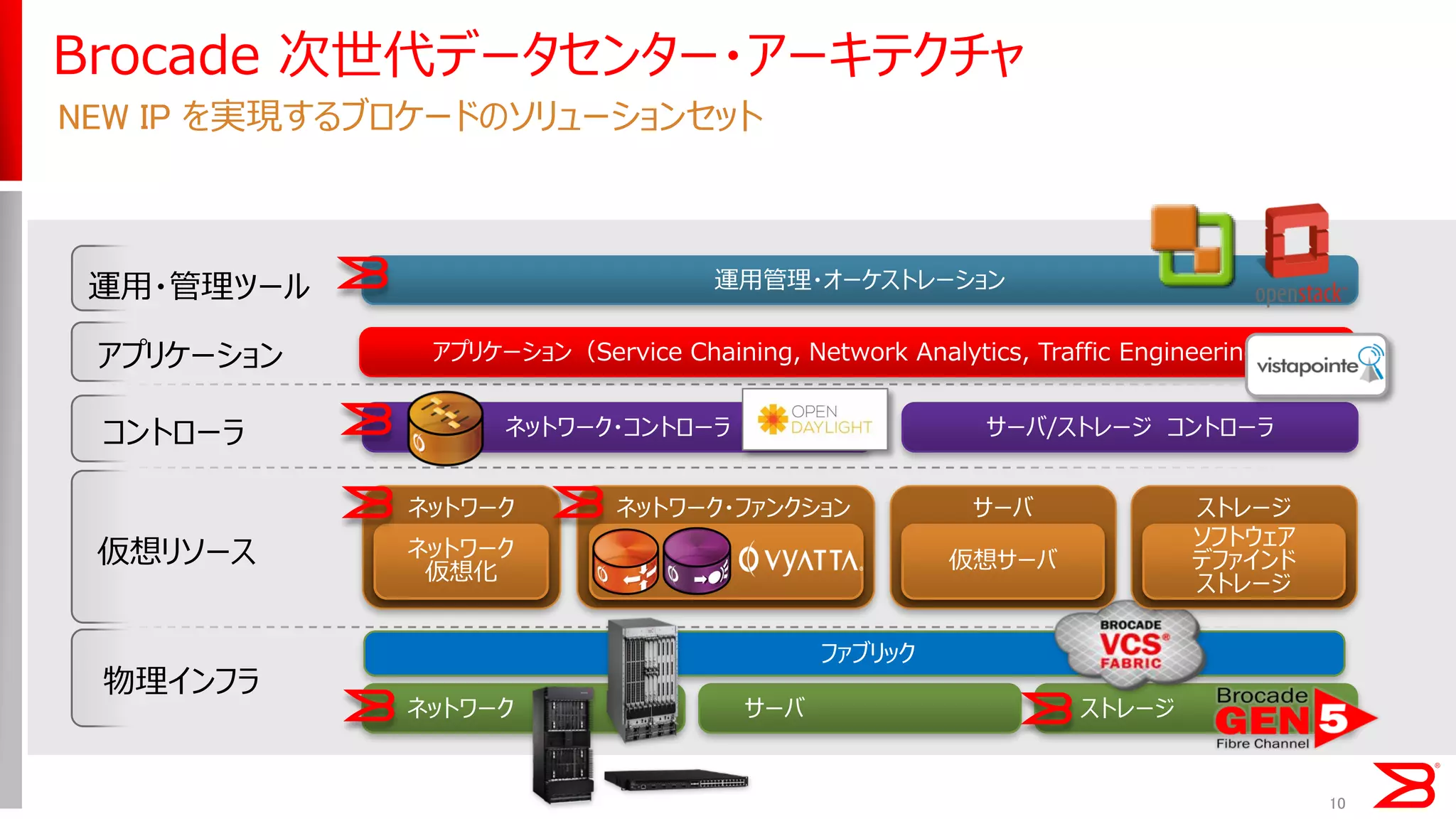

- 10. ネットワーク サーバ ストレージ 物理インフラ ファブリック 仮想リソース 10 Brocade 次世代データセンター・アーキテクチャ NEW IP を実現するブロケードのソリューションセット アプリケーション コントローラ 運用・管理ツール 運用管理・オーケストレーション ネットワーク ネットワーク 仮想化 サーバ 仮想サーバ ストレージ ソフトウェア デファインド ストレージ ネットワーク・ファンクション アプリケーション（Service Chaining, Network Analytics, Traffic Engineering） サーバ/ストレージ コントローラ ネットワーク・コントローラ
- 11. 簡単 高速 自在 とにかく時間との勝負 で、すぐにサービスを スタートしたいのです。 システム＆サービス 企画・構築 御担当者 11 オープンな世界をしっかりと支える土台づくり しっかりと守りつつ、攻めのビジネスを展開するには？ ＜ソフトウェア : インフラの仮想化＞ 1.アプライアンスの仮想化 2.自由自在なネットワーク分割 3.運用の自動化 企 ＜ハードウェア : インフラの整備＞ 1.システム利用率の向上 2.冗長化による耐障害性の向上 3.ループ障害のない安心のネットワーク 安価 安全 安定 とにかく、障害・事故の 無い、安価なシステム が必要なのです。 ネットワーク 構築・運用 ご担当者 運
- 12. 今すぐ始められる 「３ステップSDx」 将来を見据えた投資が可能なBrocade のSDxソリューション SDN-Ready ～2014年10月 リスクの無いSDxスタート SDNレディな NW製品の採用 1.ネットワーク の仮想化 自動設定 ループフリー 各種オープン対応 SDN-Completed 2015年4月～9月 インフラの転換期 Software-Defined Network ３．ネットワーク抽象化 と統合管理 OpenStack OpenDaylight マルチベンダー環境 SDN-Enabled 2014年10月～3月 付加価値サービスの展開 付加価値 サービス SDN対応 ネットワークの導入 ２．ネットワーク機能 の仮想化 仮想ルータ 仮想ロードバランサ Service Chaining 12
- 13. 13 ブロケードがお届けする３つの贈り物 クラウド時代に本当に必要なもの。それは・・・ 箱を空けてつなぐだけ 速い仮想化。いかがですか？ 小さく始めて 大きく育てる
- 14. 14 ステップ１：ネットワークの仮想化 2014年秋リスクの無いSDDCスタート 箱から出して、つなぐだけ 1.手間いらず、ループのない安心ネットワーク 2.サーバ管理者とネットワーク管理者間の平和を築く 3.よりよいストレージ環境の構築と運用 アプリケーション 運用・管理ツール アプリケーション、オーケストレーション、サービス ビジネス・ロジック ネットワーク サーバ ストレージ コントローラ ネットワーク・コントローラ サーバ/ストレージ コントローラ ネットワーク ネットワーク 仮想化 サーバ 仮想サーバ ストレージ ソフトウェア デファインド ストレージ ネットワーク・ファンクション 仮想リソース レイヤ2-7 ファンクション 物理インフラ （アンダーレイ） ファブリック
- 15. Brocade イーサネットファブリックの歩み NOS3.0 Brocade VDX ハードウェアリリースの歴史とロードマップ NOS ソフトウェアリリー ス VDX 6720 2011年1月 NOS 2.0 NOS 2.1 Q1 11 Q3 11 Q4 12 VDX 6710 VDX 6730 2011年9月 VDX 8770 2012年10月 NOS 4.0 Q3 13 VDX 6740 VDX 6740T 2013年9月 NOS 4.1 Q1 14 VDX 6740T-1G 2014年1月 NOS 4.1.2 Q2 14 VDX 8770 Gen2 Line Cards 2014年4月 NOS 4.1.1 NOS 5.0 NOS 3.0.1 NOS 4.0.1 NOS 5.0.1 15 Q3 14 加速する技術革新 NOS 6.0 VDX 67XX 15年中旬 VDX 67XX 2015年上旬 NOS 6.0.1 秘密 秘密
- 16. 16 ループが発生しない、つなぐだけのネットワーク！ TheNew IP を支える自動化ネットワーク 従来の階層型アーキテクチャ Core Aggregation Access イーサネット・ファブリック アーキテクチャ Edge Core コア・ルータ スケールアップ 50% VLAN ACL QoS ヘアピン ループ障害 ３．ネットワーク構成の複雑化 ２．仮想環境の運用負荷 １．STP問題。設定・管理の複雑さ ② ループフリー ① ID を付与するだけで、自律構成 ③ 設定の必要がないポート ④ 最短経路を選択

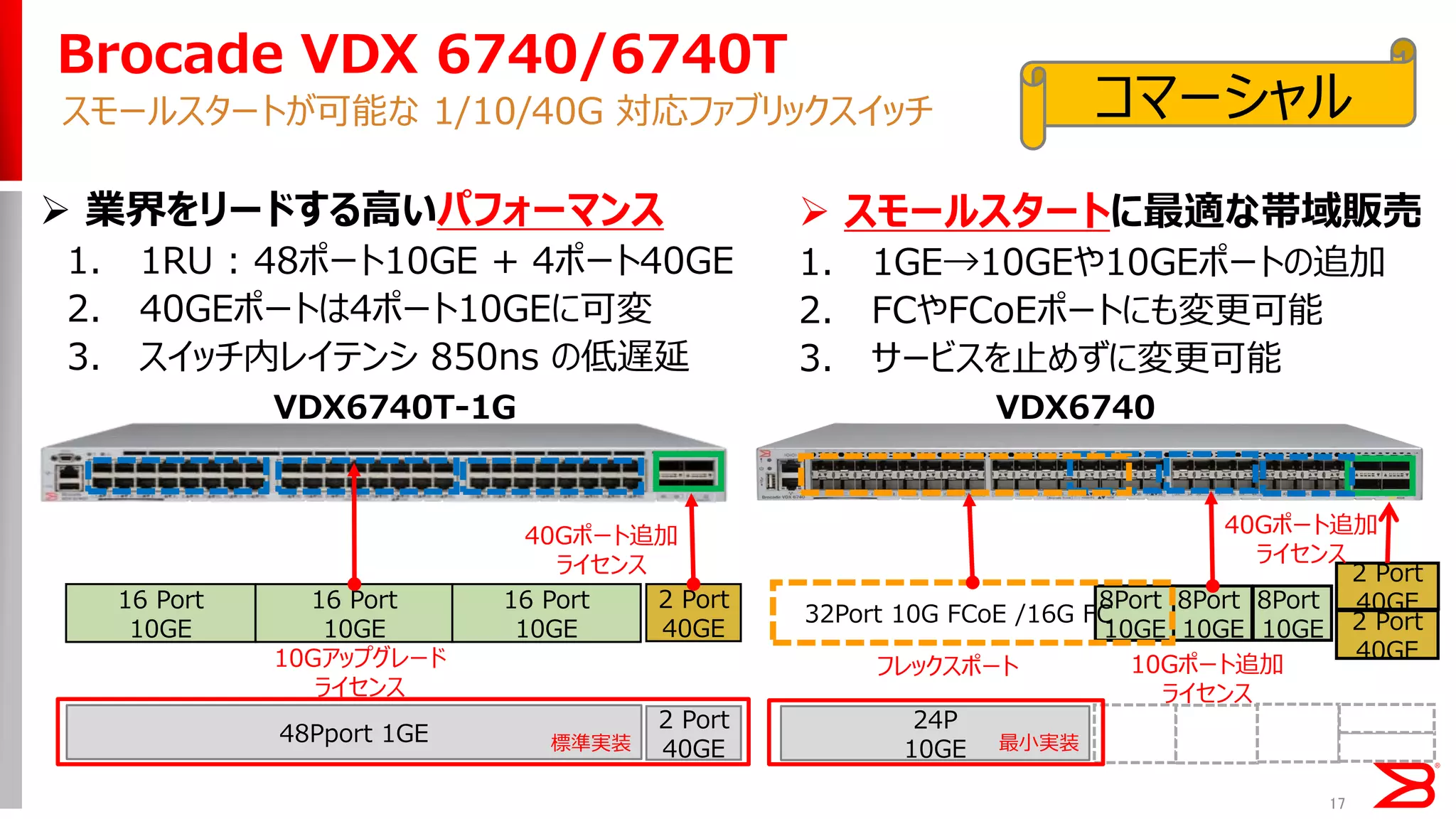

- 17. VDX6740T-1G スモールスタートが可能な 1/10/40G対応ファブリックスイッチ Brocade VDX 6740/6740T 業界をリードする高いパフォーマンス 1.1RU : 48ポート10GE + 4ポート40GE 2.40GEポートは4ポート10GEに可変 3.スイッチ内レイテンシ 850ns の低遅延 コマーシャル 2 Port 40GE 40Gポート追加 ライセンス 10Gアップグレード ライセンス 16 Port 10GE VDX6740 24P 10GE 最小実装 2 Port 40GE 2 Port 40GE 40Gポート追加 ライセンス 8Port 10GE 10Gポート追加 ライセンス 48Pport 1GE 2 Port 40GE 標準実装 スモールスタートに最適な帯域販売 1.1GE→10GEや10GEポートの追加 2.FCやFCoEポートにも変更可能 3.サービスを止めずに変更可能 16 Port 10GE 16 Port 10GE 8Port 10GE 8Port 10GE フレックスポート 32Port 10G FCoE /16G FC 17

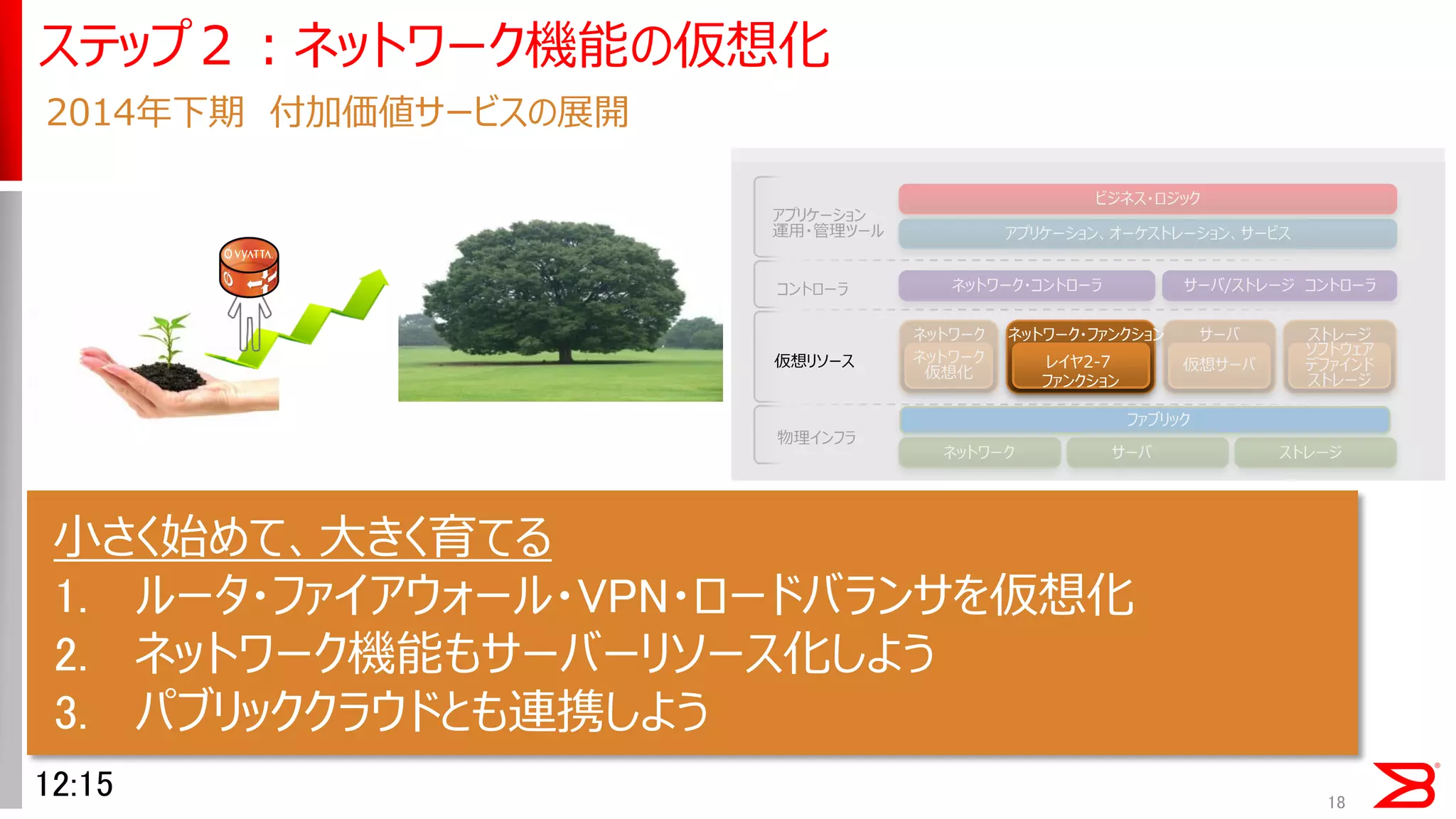

- 18. 18 ステップ２：ネットワーク機能の仮想化 2014年下期付加価値サービスの展開 小さく始めて、大きく育てる 1.ルータ・ファイアウォール・VPN・ロードバランサを仮想化 2.ネットワーク機能もサーバーリソース化しよう 3.パブリッククラウドとも連携しよう アプリケーション 運用・管理ツール アプリケーション、オーケストレーション、サービス ビジネス・ロジック ネットワーク サーバ ストレージ コントローラ ネットワーク・コントローラ サーバ/ストレージ コントローラ ネットワーク ネットワーク 仮想化 サーバ 仮想サーバ ストレージ ソフトウェア デファインド ストレージ 物理インフラ ファブリック ネットワーク・ファンクション レイヤ2-7 ファンクション 仮想リソース 12:15
- 19. 19 ネットワーク機能（ファンクション）の仮想化 NFV(Network Function Virtualization) とは？ 1.初期投資コストの大幅削減 2.オンデマンドでリモート稼働 3.サービス提供の納期短縮 X86サーバ上で動くソフトウェア によりネットワークサービスを提供 アプリケーション Web DB ロードバランサ ステイトフル ファイアウォール、 VPN、ルータ １台のサーバ上で統合サービスの運用が可能に

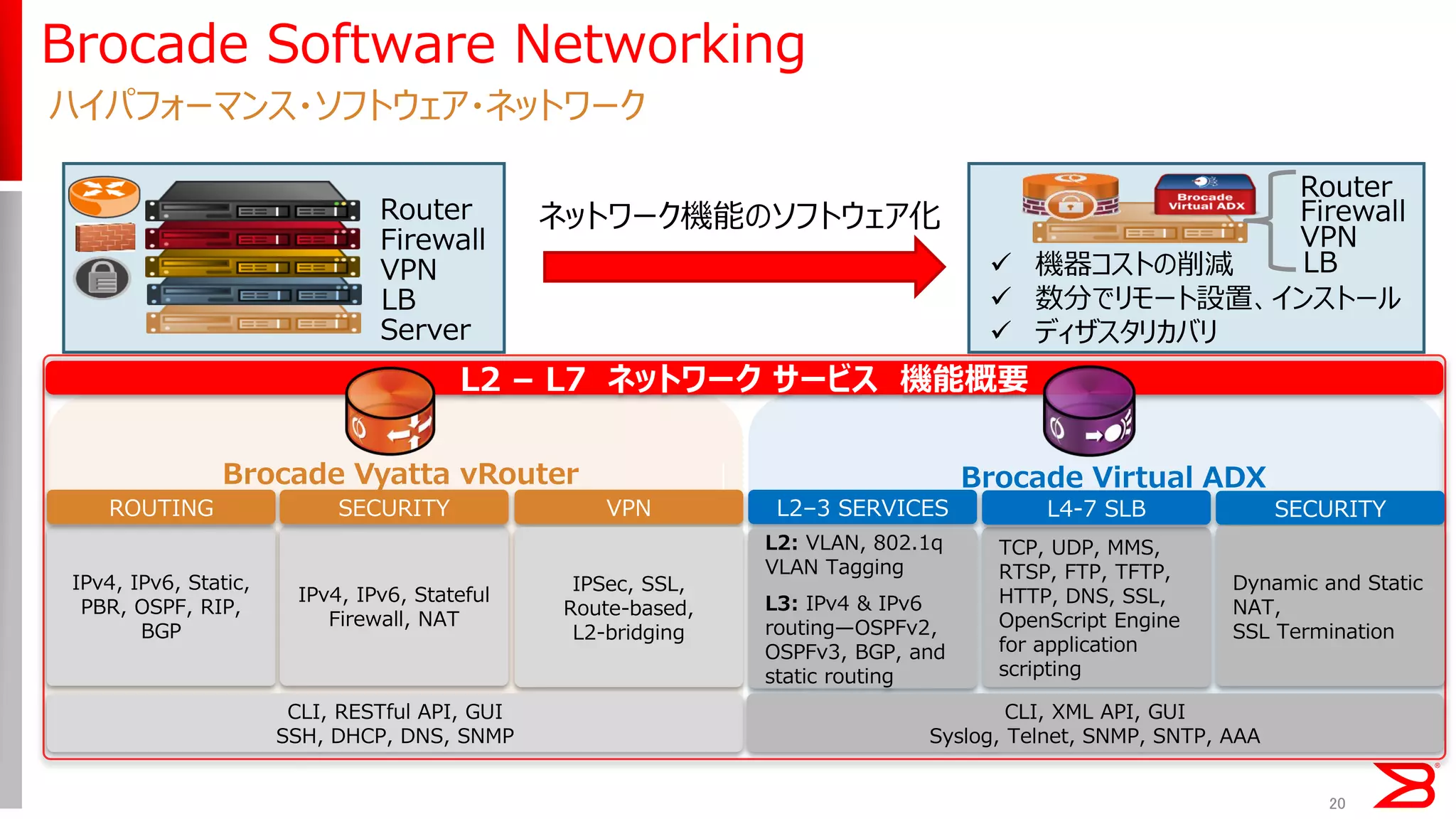

- 20. 20 ハイパフォーマンス・ソフトウェア・ネットワーク BrocadeSoftware Networking Brocade Vyatta vRouter Brocade Virtual ADX L2 – L7 ネットワーク サービス 機能概要 L2–3 SERVICES TCP, UDP, MMS, RTSP, FTP, TFTP, HTTP, DNS, SSL, OpenScript Engine for application scripting IPv4, IPv6, Static, PBR, OSPF, RIP, BGP IPv4, IPv6, Stateful Firewall, NAT ROUTING SECURITY VPN IPSec, SSL, Route-based, L2-bridging L2: VLAN, 802.1q VLAN Tagging L3: IPv4 & IPv6 routing—OSPFv2, OSPFv3, BGP, and static routing L4-7 SLB SECURITY Dynamic and Static NAT, SSL Termination CLI, RESTful API, GUI SSH, DHCP, DNS, SNMP CLI, XML API, GUI Syslog, Telnet, SNMP, SNTP, AAA Router Firewall VPN Server Router Firewall VPN 機器コストの削減 数分でリモート設置、インストール ディザスタリカバリ ネットワーク機能のソフトウェア化 LB LB
- 21. 21 仮想ルーターのインストールから起動まで ESXサーバ上で３分半で立ち上がる Router/Firewall/VPN GW

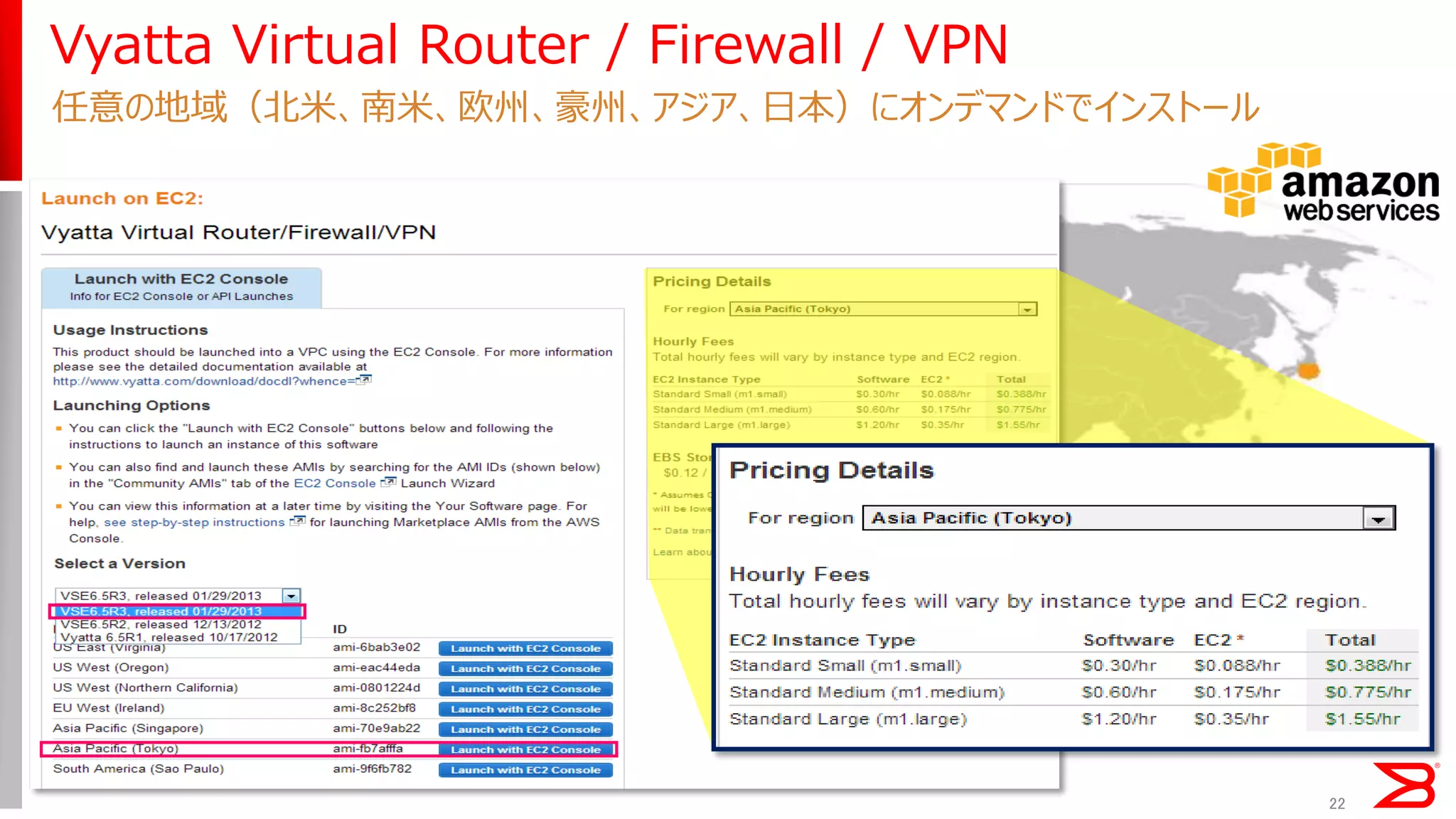

- 22. 22 Vyatta VirtualRouter / Firewall / VPN 任意の地域（北米、南米、欧州、豪州、アジア、日本）にオンデマンドでインストール
- 23. 23 Amazon 仮想ルーターのインストールから起動まで さらに５分でハイブリットクラウドを構築 （１分１５秒縮小版）

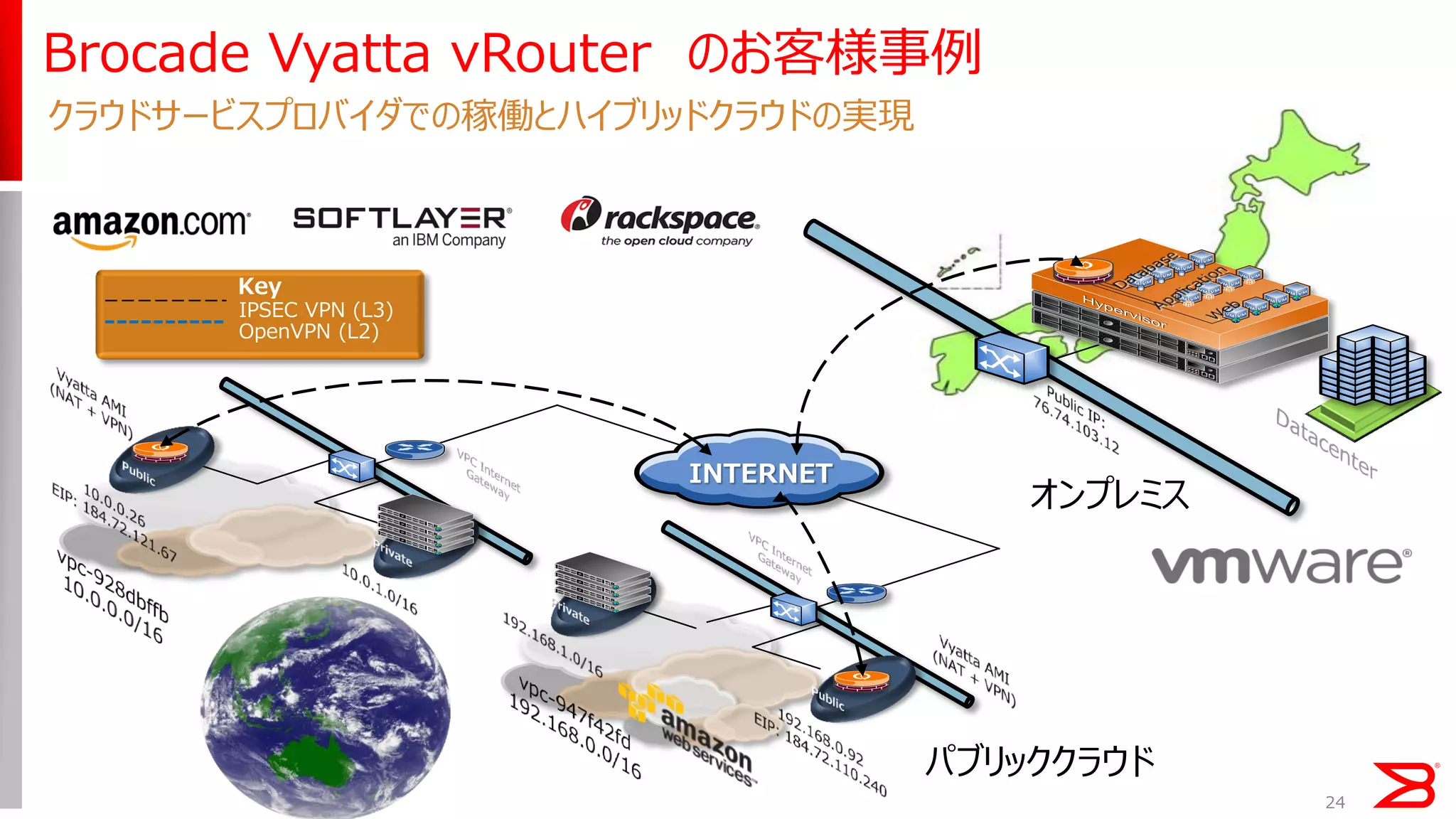

- 24. 24 Brocade VyattavRouter のお客様事例 クラウドサービスプロバイダでの稼働とハイブリッドクラウドの実現 Key IPSEC VPN (L3) OpenVPN (L2) INTERNET オンプレミス パブリッククラウド

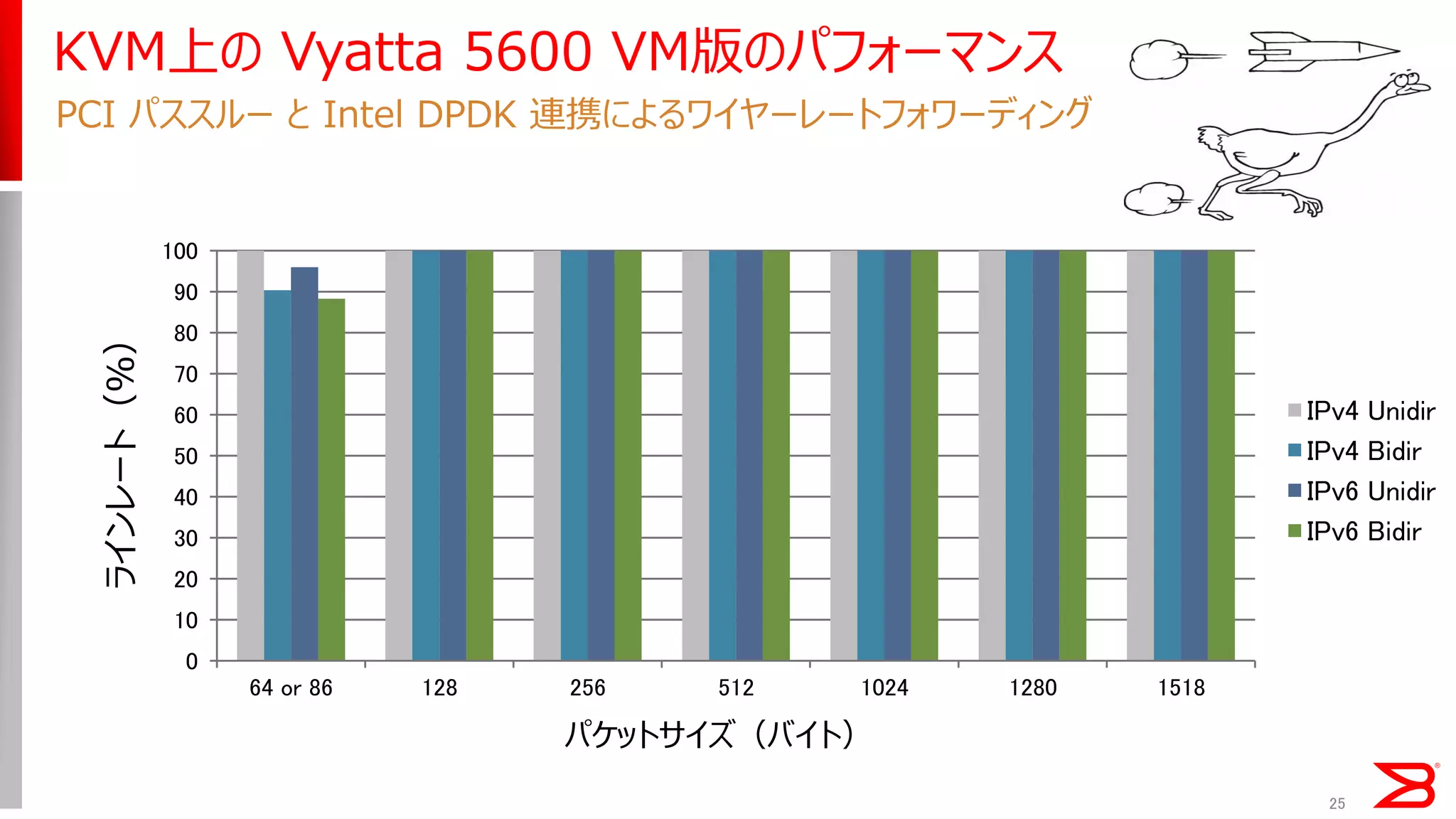

- 25. 25 0 10 20 30 40 50 60 70 80 90 100 64 or 86 128 256 512 1024 1280 1518 IPv4 Unidir IPv4 Bidir IPv6 Unidir IPv6 Bidir KVM上の Vyatta 5600 VM版のパフォーマンス PCI パススルー と Intel DPDK 連携によるワイヤーレートフォワーディング ラインレート（％） パケットサイズ（バイト）
- 26. 26 60日間無償 評価版Vyatta 5400 vRouter ５項目の入力と、４クリックで簡単ダウンロード！ http://www.brocade.com/forms/jsp/vyatta-download/index.jsp 名前 苗字 メール 会社名 国 5項目 の入力 ４クリック 是非一度 お試しください！
- 27. 27 ステップ３：ネットワーク抽象化と集中管理 ２０１５年インフラの転換期 バーチャルな世界を自在に操ろう！ 1.まずは仮想世界を支えるインフラをしっかり運用 2.Open な世界との連携で心地よい運用ライフ 3.オープンな世界とも連携してみよう ビジネス・ロジック ネットワーク サーバ ストレージ サーバ/ストレージ コントローラ ネットワーク ネットワーク 仮想化 サーバ 仮想サーバ ストレージ ソフトウェア デファインド ストレージ 物理インフラ ファブリック ネットワーク・ファンクション レイヤ2-7 ファンクション 仮想リソース アプリケーション 運用・管理ツール アプリケーション、オーケストレーション、サービス コントローラ ネットワーク・コントローラ 12:25
- 28. 28 プライベートクラウドを構築しよう！ OpenStackがもたらす変化 OpenStack ⇒ 「APIを介したインフラ操作の自動化」 ①仮想ネットワーク・外部ルータ設定 ②IPアドレス管理票の参照 ③IPアドレスの払い出し ④外部ストレージのLUNの割当て ⑤物理サーバへの参照 ⑥物理サーバのリソース状況確認 ⑦物理サーバの選択 ⑧仮想マシンの作成 データセンタ全体を抽象化して管理効率を向上 IPアドレス払出し、 物理マシン選択等を自動化 今までのITインフラ運用 抽象化されたリクエストの送信 ①仮想マシンのスペック選択と起動 ②仮想ネットワークの選択 ③ストレージ容量の選択と接続 OpenStackの世界

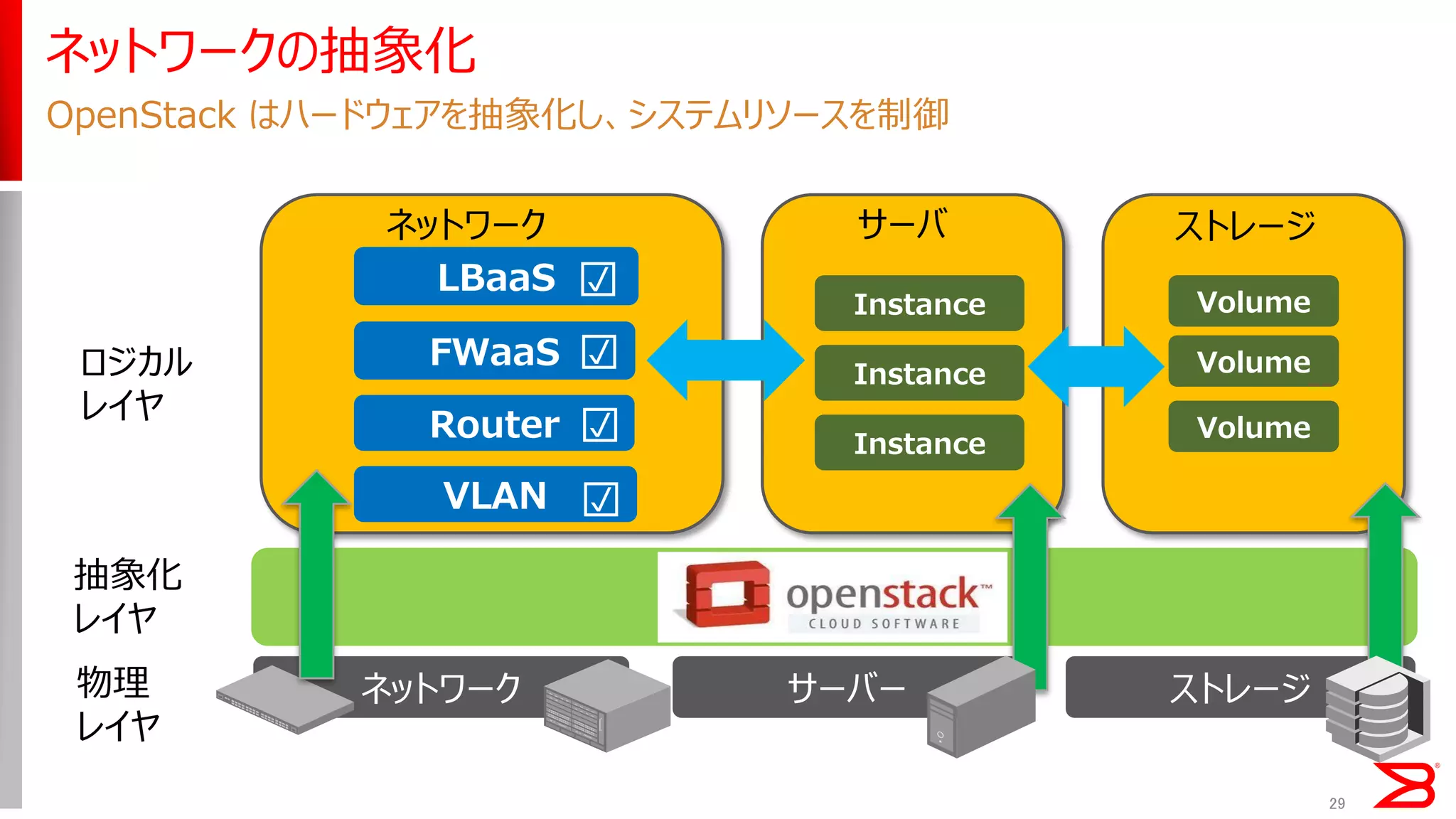

- 29. 29 OpenStack はハードウェアを抽象化し、システムリソースを制御 ネットワーク サーバー ストレージ 物理 レイヤ ネットワークの抽象化 Instance サーバ ストレージ Volume Volume Instance Volume Instance 抽象化 レイヤ LBaaS ネットワーク FWaaS Router ロジカル レイヤ ☑ VLAN ☑ ☑ ☑

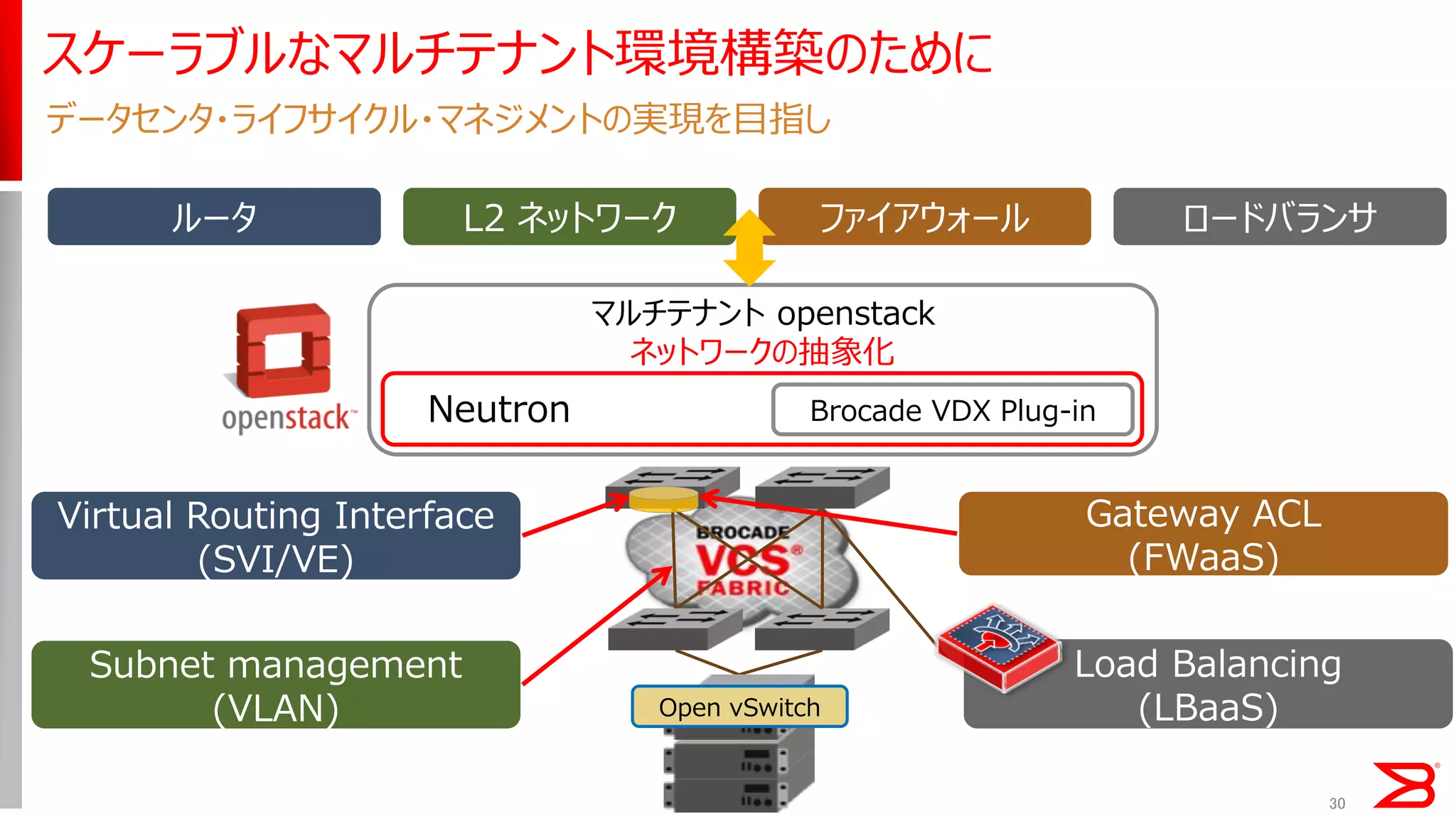

- 30. スケーラブルなマルチテナント環境構築のために マルチテナント openstack ネットワークの抽象化 Brocade VDX Plug-in Virtual Routing Interface (SVI/VE) Open vSwitch Gateway ACL (FWaaS) Subnet management (VLAN) Load Balancing (LBaaS) ルータ L2 ネットワーク ファイアウォール ロードバランサ データセンタ・ライフサイクル・マネジメントの実現を目指し Neutron 30
- 31. 31 LB FW ルータ システムＡ LB FW ルータ システムＢ サーバ LB FW ルータ システムＣ スイッチ スイッチ スイッチ サーバ サーバ おなじみの世界 ５～１０分で構築完了！ 発注から数週間？ OpenStack による仮想ネットワーク構築デモ
- 32. 一般的なOpenStackネットワークモデル •VMは、コントローラノード（ネットワークノード） を介して、外部と通信 Linux OSですべてを完結 コンピュート ノード コントローラ ノード コンピュート ノード コンピュート ノード コントローラ ノード マネージメント プライベート パブリック GRE or VLAN GRE or VLAN GRE or VLAN GRE or VLAN GRE or VLAN Internet or Intranet 32
- 33. VDXを使ったOpenStackネットワークモデル •高速、低遅延で広帯域を活用可能 ハードウェアベースのL3/FW コンピュート ノード コントローラ ノード コンピュート ノード コンピュート ノード コントローラ ノード マネージメント プライベート VLAN VLAN VLAN VLAN VLAN Internet or Intranet パブリック 33
- 34. 34 検証結果 50VMに対して 圧倒的性能差 0.0Gbps 5.0Gbps 10.0Gbps 15.0Gbps 20.0Gbps gre tunnel VDX 通信速度 8倍 0Kpps 1000Kpps 2000Kpps 3000Kpps gre tunnel VDX 転送速度 9倍 0.00ms 1.00ms 2.00ms 3.00ms gre tunnel VDX 応答時間 0.5倍 圧倒的性能差を誇るハードウェアベース L3/FW Openstackユーザーによる検証結果公開

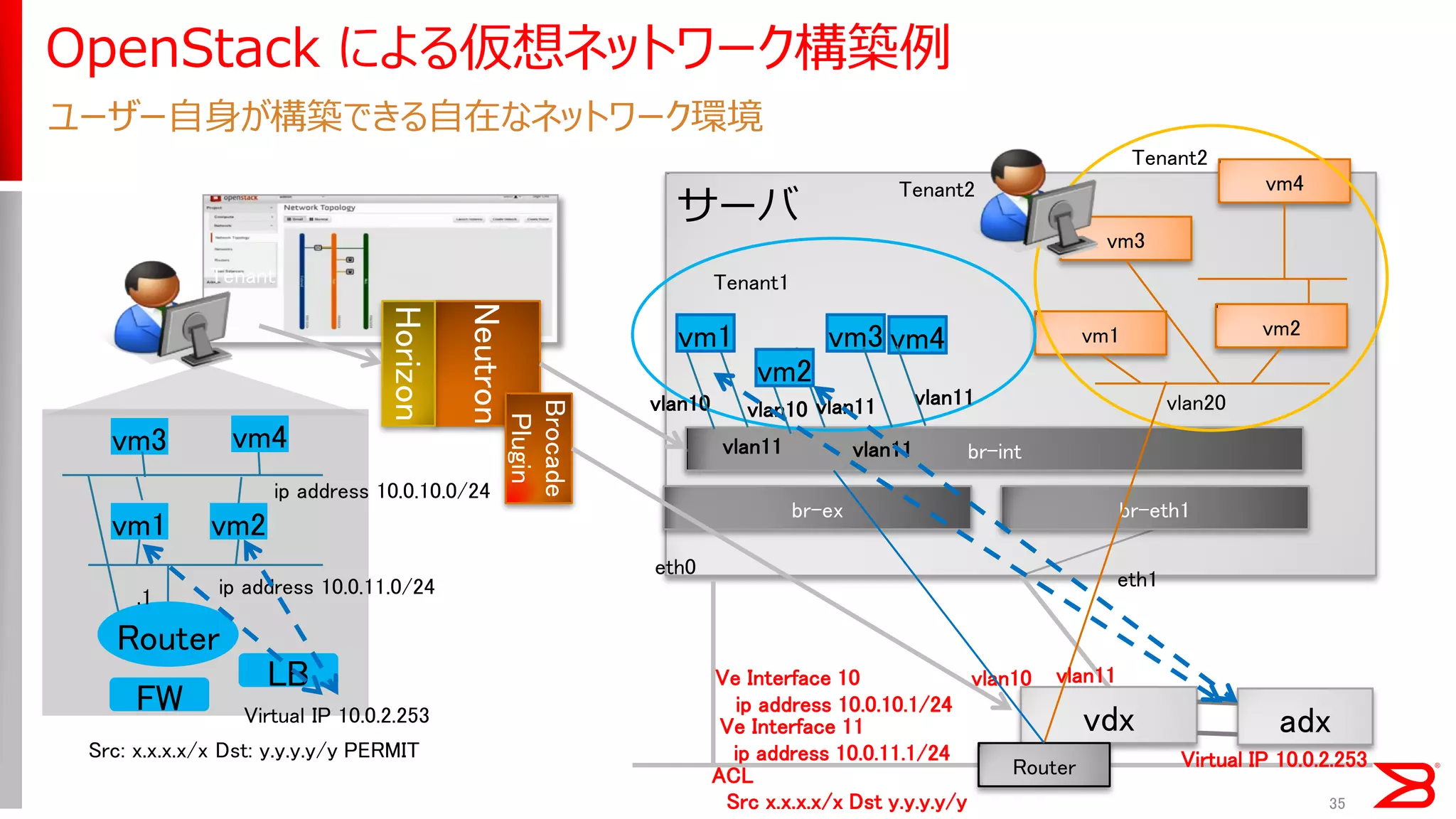

- 35. eth0 vdx eth1 br-ex br-int vm1 vm2 tagged vm3 vm4 br-eth1 vlan20 vlan10 Router Tenant1 Tenant2 Router LB vm1 vm2 vm3 vm4 vlan10 vlan11 vlan11 vm1 vm2 vm3 vm4 vlan11 vlan11 vlan10 vlan11 Ve Interface 10 ip address 10.0.10.1/24 Tenant1 Tenant2 Ve Interface 11 ip address 10.0.11.1/24 ip address 10.0.10.0/24 ip address 10.0.11.0/24 .1 Virtual IP 10.0.2.253 Neutron Horizon Brocade Plugin adx Virtual IP 10.0.2.253 サーバ FW Src: x.x.x.x/x Dst: y.y.y.y/y PERMIT ACL Src x.x.x.x/x Dst y.y.y.y/y PERMIT OpenStack による仮想ネットワーク構築例 ユーザー自身が構築できる自在なネットワーク環境 35
- 36. 36 Yahoo! JAPAN OpenStack プライベートクラウド プライベートクラウドをつくろう！ OpenStack 始めてみませんか？ 1.スイッチ２台からまずは開始 2.同じHW・プラグインで構築 3.同じパフォーマンスと拡張性 まずは、小さく始めよう！ ハイパフォーマンス OpenStack
- 37. 37 既存インフラとの連携と更なるネットワーク自動化 既存ネットワークの統合管理と自動化への第一歩 A B C 運 企 いや～助かった これで安心 ありがとねぇ～ いやいや、まだ終わりじゃないですよ。既存インフラとも つなげなくちゃいけないし、さらにシステムが増えて運用 も大変。統合管理も必要だし、できれば自動化も。 システム連携 統合管理 自動化 12:33
- 38. 38 •スイッチ/ルータ・ベンダー固有のEMS, NMS,CLI, API •製品毎に独自のコントロール・プレーン •通信プロトコルの標準化により相互を可能に 新しいネットワーク・アーキテクチャ SDNによりコントロール・プレーンを論理的に一元化 CLI/API EMS/NMS Vendor CLI/API EMS/NMS Vendor B Vendor Specific Management Captive Control Plane Industry Standard Protocols Vendor C CLI/API EMS/NMS ベンダーA ベンダーB ベンダーC ベンダー 固有の管理 固有の コントロール プレーン 業界標準 プロトコル Vendor A Vendor B Vendor C オープン・ソース SDN コントローラ Northbound API 業界標準の コントロール・プロトコル 標準 モデリング言語 •コントロール・プレーンの論理的な一元化、ベンダー非依存 •標準化されたプログラミング・インタフェース •標準のコントロール・プロトコル＆モデリング言語 ベンダーA ベンダーB ベンダーC
- 39. コントローラはネットワークの中心的存在に Service AbstractionLayer Common Services Standardized REST API Standard Interfaces and Plugins BGP-LS PCE-P Customer Developed Applications Vendor Developed Applications NETCONF YANG OVSDB SNMP OpenFlow 1.0 / 1.3 Neutron Plugin Vendor-Specific Plugins アプリケーション サービス OSS / BSS オーケストレーション 物理スイッチ 物理ルータ 仮想スイッチ 仮想ルータ ネットワーク ポリシー N.O.1 オープンソースSDNコントローラ Linux Foundation プロジェクト参加企業39社およびユーザ企 業の個人メンバにより業界をリード 200名を超える開発者 1700万ライン以上のコード ネットワークに関わる全てのイベントのハブ スイッチ・ルータ 仮想・物理アプライアンス アプリケーション サービス ビジネスロジック ポリシー SDNによりコントロール・プレーンを論理的に一元化 39
- 40. ネットワーク – スイッチ& ルータ ネットワーク機器ベンダーが、管理性を 向上し、コストを削減するためのプラグイン を開発し、機器の情報モデルを構築 CONTROLLER PLATFORM アプリケーション & サービス ソフトウェア開発者が、ネットワークから 必要な情報を入手し、ネットワークを制御 できるアプリケーションを容易に開発 40 コントローラを使って我々は何をすべきか？ プラットフォームとなるコントローラ サービス抽象化レイヤ 共通サービス 標準 REST API 標準インタフェース & プラグイン BGP-LS PCE-P ユーザが開発する アプリケーション ベンダーが開発する アプリケーション NETCONF YANG OVSDB SNMP OpenFlow 1.0 / 1.3 オーケストレー ション・プラグイン ベンダー固有の プラグイン

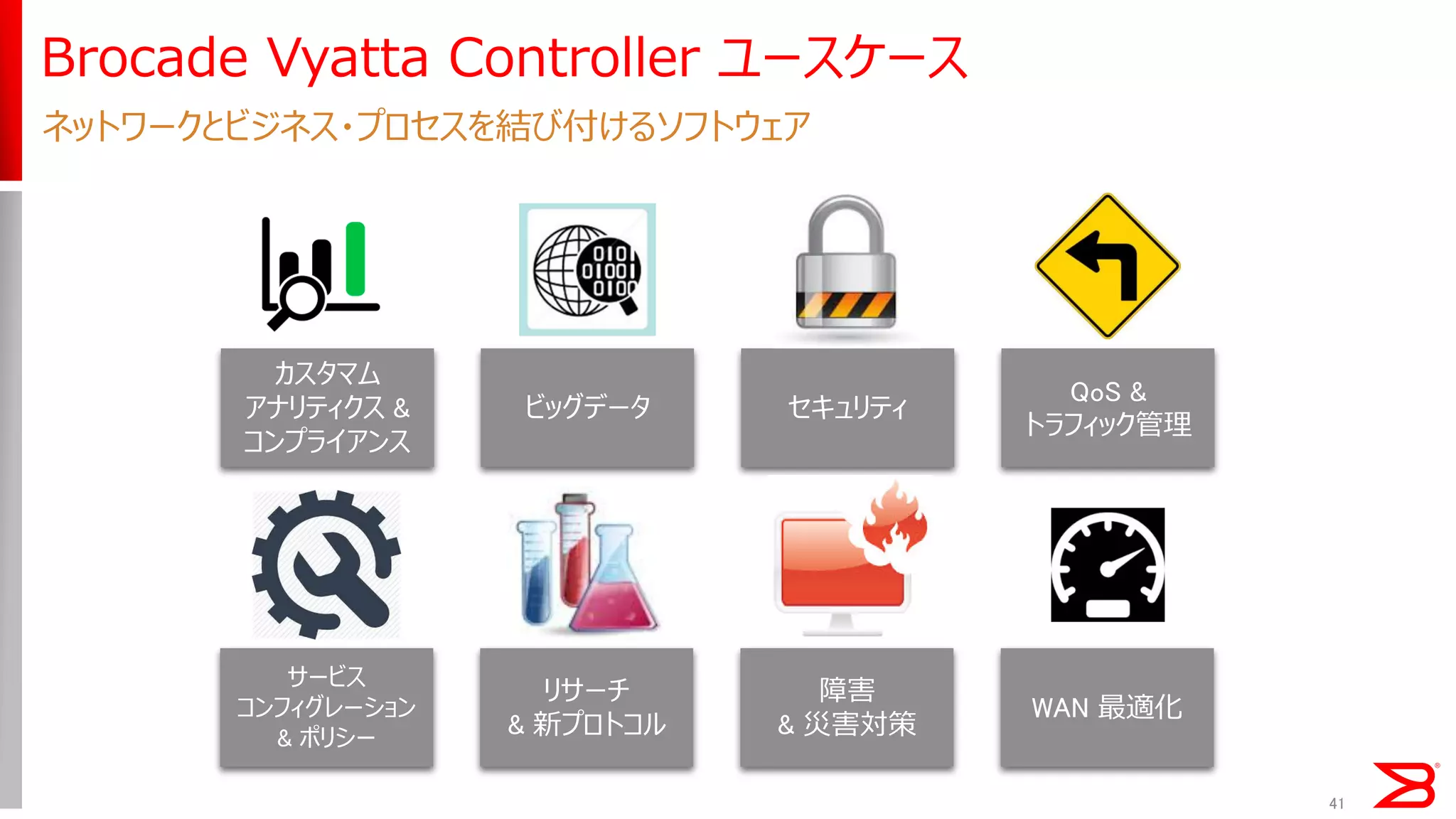

- 41. 41 Brocade VyattaController ユースケース ネットワークとビジネス・プロセスを結び付けるソフトウェア カスタマム アナリティクス & コンプライアンス ビッグデータ セキュリティ QoS & トラフィック管理 WAN 最適化 障害 & 災害対策 リサーチ & 新プロトコル サービス コンフィグレーション & ポリシー
- 42. 42 （例 1）ドラッグ&ドロップでのフロー変更 •Brocade Vyatta Controllerには、ネットワーク フローのGUIオブジェクトを表示するトポロジが含ま れる。 •OpenFlow 1.3 によって制御されるあらゆるデバ イスで、GUIを使ってドラッグ&ドロップでネットワーク エレメントを動かすことができる。 Brocade Vyatta Controller – ドラッグ&ドロップ フローGUI ICX 6610 Data Center ICX 6610 ICX 6610 MLXe or ICX 6610 VDX MLXe or ICX 6610 ドラッグ&ドロップでサービス をフローに追加
- 43. 43 （例２）帯域制御スケジューラー •K-12.comテスト・プロバイダ： ローカル・サービス・ プロバイダから従量課金制で帯域を購入 •学校側でテストの時間帯を設定・予約 •K-12.com が、ユーザ数ごとに予約された時間帯 をサービス・プロバイダに通知 •ローカル・サービス・プロバイダのOSS/BSSシステム がスケジュールベースのポリシーをVyatta Controllerにプログラミング •Brocade Vyatta Controllerが、PE & CE ルータに QoS ポリシーをプログラミング •PE & CE ルータがテスト実施時のテスト関連のトラ フィックを設定されたポリシーに基づいて自動的に 優先制御 アクセス ネットワーク MLXe K-12.com テストサーバ Vyatta Controller による帯域ポリシー のプログラミング QoS QoS プロバイダ・エッジ MLXe カスタマ・エッジ Vyatta vRouter 学校：オンラインテストを実施 学生 テスト用端末 Brocade Vyatta Controller ローカル サービス プロバイダ 米国 K-12.com 社の例 帯域購入 テストサービス購入
- 44. （例３） DDoS等の大容量トラフィック負荷への対策 1.データセンター・デバイス sFlowサンプルをコレクタに送信 2.sFlow Analyzer 大容量トラフィックフローのトリガーを分析・レポート 3.ポリシーベースのGUIとREST APIを利用したトラ フィック・ステアリング・アプリケーション 大容量トラフィックフローをリダイレクトするよう コントローラに指示 4.Brocade Vyatta Controller により OpenFlow 1.3 ルールを MLX と ICX にプログ ラミング 44 ネットワーク Brocade sFlow Analyzer Brocade TS App 1 2 3 4 カスタマ ポータル S-Flow サンプル Ethernet VLAN, VXLAN IPv4/v6, NVGRE MPLS Brocade Vyatta Controller
- 45. 45 世界に広げよう TheNEW IP の輪！ 世界はひとつ 世界はおなじ 世界はまるい ただひとつ 企 運 C J A N The New IP
- 46. Brocadeお悩み相談Café開催中！ 毎日オープン 46 •「ビッグデータ」と「クラウド」に最適な IT インフラを設計・構築したい方のための 「お悩み相談 Café 」です。直近の疑問や課題の解決から、10 年後を見据え たデータセンター・アーキテクチャ設計のヒントまで、業界経験と専門知識豊富な ブロケードのエキスパートが、最新技術、運用効率化、TCO 削減などの 視点から皆さまのお悩みにお答えします。 ぜひお気軽にお越しください。 おいしいコーヒーと共にお待ちしています。 ♦Brocadeお悩み相談Caféはこちら♦ ♦お悩みキーワード♦ 仮想化/VMware連携ファブリック/ネットワーク自動化 Hadoop/分散ストレージSDN/OpenDaylight等 NFV/仮想ルータ&LB等OpenStack/データセンター自動化
