Si descrivono alcuni elementi per la progettazione delle fognature nere. Fanno parte del materiale del Corso di Costruzioni Idrauliche per la laurea in Ingegneria Civile dell'Università di Trento

1. Bruno Majone & Riccardo Rigon
Fognature Nere

2. Fognature Nere
Majone & Rigon
2

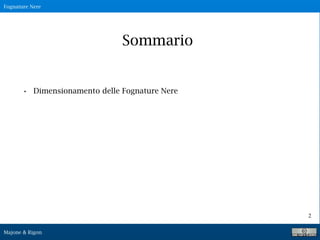

Sommario
• Dimensionamento delle Fognature Nere

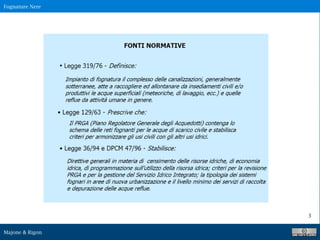

3. Fognature Nere
Majone & Rigon
3

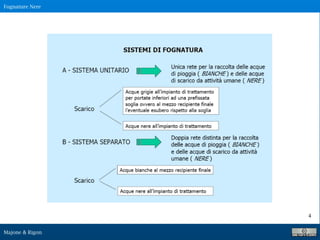

4. Fognature Nere
Majone & Rigon
4

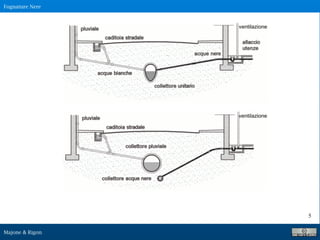

5. Fognature Nere
Majone & Rigon
5

6. Fognature Nere
Majone & Rigon
6

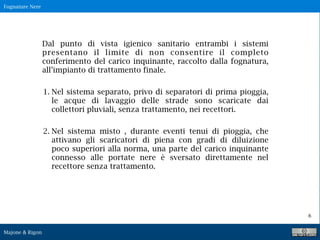

Dal punto di vista igienico sanitario entrambi i sistemi
presentano il limite di non consentire il completo
conferimento del carico inquinante, raccolto dalla fognatura,
all’impianto di trattamento finale.
1. Nel sistema separato, privo di separatori di prima pioggia,
le acque di lavaggio delle strade sono scaricate dai
collettori pluviali, senza trattamento, nei recettori.
2. Nel sistema misto , durante eventi tenui di pioggia, che
attivano gli scaricatori di piena con gradi di diluizione
poco superiori alla norma, una parte del carico inquinante
connesso alle portate nere è sversato direttamente nel
recettore senza trattamento.

7. Fognature Nere
Majone & Rigon
7

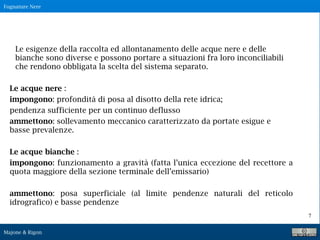

Le esigenze della raccolta ed allontanamento delle acque nere e delle
bianche sono diverse e possono portare a situazioni fra loro inconciliabili
che rendono obbligata la scelta del sistema separato.
Le acque nere :
impongono: profondità di posa al disotto della rete idrica;
pendenza sufficiente per un continuo deflusso
ammettono: sollevamento meccanico caratterizzato da portate esigue e
basse prevalenze.
Le acque bianche :
impongono: funzionamento a gravità (fatta l’unica eccezione del recettore a
quota maggiore della sezione terminale dell’emissario)
ammettono: posa superficiale (al limite pendenze naturali del reticolo
idrografico) e basse pendenze

8. Fognature Nere
Majone & Rigon
8

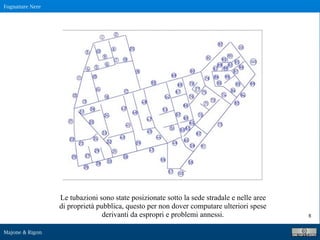

Le tubazioni sono state posizionate sotto la sede stradale e nelle aree
di proprietà pubblica, questo per non dover computare ulteriori spese
derivanti da espropri e problemi annessi.

9. Fognature Nere
Majone & Rigon
9

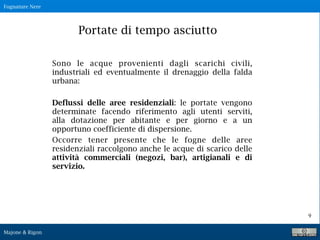

Sono le acque provenienti dagli scarichi civili,
industriali ed eventualmente il drenaggio della falda
urbana:
Deflussi delle aree residenziali: le portate vengono
determinate facendo riferimento agli utenti serviti,
alla dotazione per abitante e per giorno e a un
opportuno coefficiente di dispersione.
Occorre tener presente che le fogne delle aree
residenziali raccolgono anche le acque di scarico delle
attività commerciali (negozi, bar), artigianali e di
servizio.
Portate di tempo asciutto

10. Fognature Nere
Majone & Rigon
10

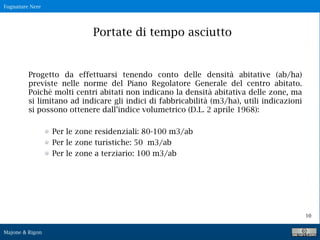

Progetto da effettuarsi tenendo conto delle densità abitative (ab/ha)
previste nelle norme del Piano Regolatore Generale del centro abitato.
Poichè molti centri abitati non indicano la densità abitativa delle zone, ma
si limitano ad indicare gli indici di fabbricabilità (m3/ha), utili indicazioni
si possono ottenere dall’indice volumetrico (D.L. 2 aprile 1968):
Per le zone residenziali: 80-100 m3/ab
Per le zone turistiche: 50 m3/ab
Per le zone a terziario: 100 m3/ab
Portate di tempo asciutto

11. Fognature Nere
Majone & Rigon
11
Dotazione Idrica

12. Fognature Nere
Majone & Rigon
12

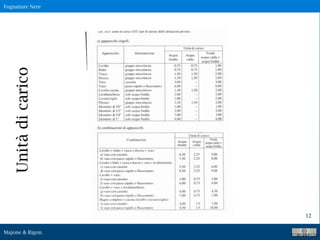

Unitàdicarico

13. Fognature Nere
Majone & Rigon
13

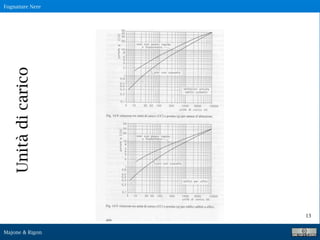

Unitàdicarico

14. Fognature Nere
Majone & Rigon
14

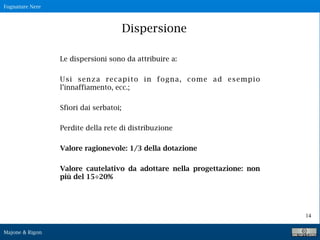

Dispersione
Le dispersioni sono da attribuire a:
Usi senza recapito in fogna, come ad esempio
l’innaffiamento, ecc.;
Sfiori dai serbatoi;
Perdite della rete di distribuzione
Valore ragionevole: 1/3 della dotazione
Valore cautelativo da adottare nella progettazione: non
più del 15÷20%

15. Fognature Nere
Majone & Rigon
15

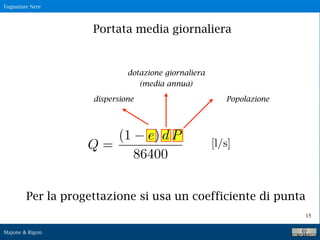

Portata media giornaliera
dispersione
dotazione giornaliera
(media annua)
Popolazione
Per la progettazione si usa un coefficiente di punta

16. Fognature Nere
Majone & Rigon
16

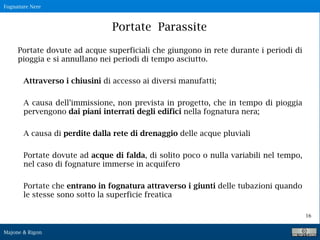

Portate Parassite
Portate dovute ad acque superficiali che giungono in rete durante i periodi di
pioggia e si annullano nei periodi di tempo asciutto.
Attraverso i chiusini di accesso ai diversi manufatti;
A causa dell’immissione, non prevista in progetto, che in tempo di pioggia
pervengono dai piani interrati degli edifici nella fognatura nera;
A causa di perdite dalla rete di drenaggio delle acque pluviali
Portate dovute ad acque di falda, di solito poco o nulla variabili nel tempo,
nel caso di fognature immerse in acquifero
Portate che entrano in fognatura attraverso i giunti delle tubazioni quando
le stesse sono sotto la superficie freatica

17. Fognature Nere
Majone & Rigon
17

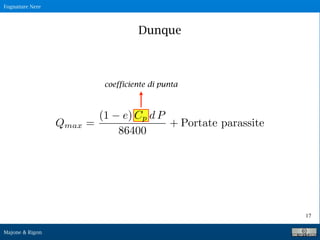

Dunque
coefficiente di punta

18. Fognature Nere
Majone & Rigon
18

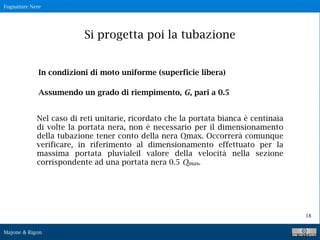

Si progetta poi la tubazione
In condizioni di moto uniforme (superficie libera)
Assumendo un grado di riempimento, G, pari a 0.5
Nel caso di reti unitarie, ricordato che la portata bianca è centinaia
di volte la portata nera, non è necessario per il dimensionamento
della tubazione tener conto della nera Qmax. Occorrerà comunque
verificare, in riferimento al dimensionamento effettuato per la
massima portata pluvialeil valore della velocità nella sezione
corrispondente ad una portata nera 0.5 Qmax.
