Estintori che cosa sono
- 1.

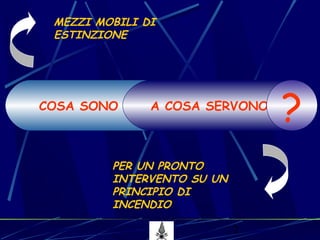

- 2. 2 COSA SONO ACOSA SERVONO ? MEZZI MOBILI DI ESTINZIONE PER UN PRONTO INTERVENTO SU UN PRINCIPIO DI INCENDIO

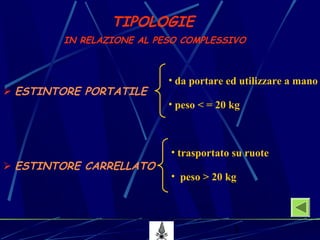

- 3. 3 TIPOLOGIE IN RELAZIONE ALPESO COMPLESSIVO ESTINTORE PORTATILE ESTINTORE CARRELLATO • da portare ed utilizzare a mano • peso < = 20 kg • trasportato su ruote • peso > 20 kg
- 4. 4 TIPOLOGIE IN RELAZIONE ALL’AGENTEESTINGUENTE ESTINTORI AD ACQUA ESTINTORI IDRICI A SCHIUMA ESTINTORI A POLVERE ESTINTORI AD ANIDRIDE CARBONICA ESTINTORI AD IDROCARBURI ALOGENATI
- 5. 5 ESTINTORI AD ACQUAESTINTORIAD ACQUA COMPOSIZIONE: 90% ACQUA 10% FILMANTI E ADDITIVI EROGAZIONE NEBULIZZATA MEDIANTE UGELLI UTILIZZABILI SU APPARECCHIATURE ELETTRICHE SOLO SE NON VIETATO

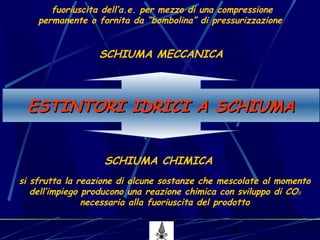

- 6. 6 SCHIUMA MECCANICA SCHIUMA CHIMICA fuoriuscitadell’a.e. per mezzo di una compressione permanente o fornita da “bombolina” di pressurizzazione si sfrutta la reazione di alcune sostanze che mescolate al momento dell’impiego producono una reazione chimica con sviluppo di CO2 necessaria alla fuoriuscita del prodotto ESTINTORI IDRICI A SCHIUMAESTINTORI IDRICI A SCHIUMA
- 7. 7 Polvere polivalente abase di solfato e fosfato di ammonio, solfato di bario, etc. a base di bicarbonato di sodio ESTINTORI A POLVEREESTINTORI A POLVERE TIPO A B C TIPO B C

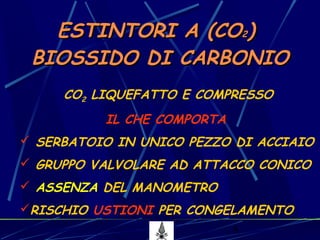

- 8. 8 CO2 LIQUEFATTO ECOMPRESSO IL CHE COMPORTA SERBATOIO IN UNICO PEZZO DI ACCIAIO GRUPPO VALVOLARE AD ATTACCO CONICO ASSENZA DEL MANOMETRO RISCHIO USTIONI PER CONGELAMENTO ESTINTORI A (COESTINTORI A (CO22)) BIOSSIDO DI CARBONIOBIOSSIDO DI CARBONIO
- 9. 9 IDONEO PERFUOCHI DI CLASSE B C E UTILE SULLE APPARECCHIATURE ELETTRICHE DISTANZA UTILE DEL GETTO NON PIU’ DI 2 m SOLO PER UTENTI INFORMATI SERBATOIO DA COLLAUDARE OGNI 10 ANNI SECONDO LE DISPOSIZIONI EMANATE AI SENSI DELLA PED (D.I. 1.12.2004 n.329) ESTINTORI AESTINTORI A BIOSSIDO DI CARBONICABIOSSIDO DI CARBONICA
- 10. 10 CARATTERISTICHE TECNICO-COSTRUTTIVE SIMILIAGLI ESTINTORI A POLVERE VECCHI HALON IMPIEGATI 1211 E 2402 ATTUALMENTE IMPIEGATI IDROCARBURI ALOGENATI “ECOCOMPATIBILI” MA MOLTO MENO EFFICACI DEGLI HALON ORIGINARI INEFFICACI PER FUOCHI DI CLASSE A ESTINTORI ADESTINTORI AD IDROCARBURI ALOGENATIIDROCARBURI ALOGENATI

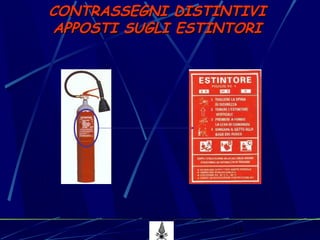

- 11. 11 CONTRASSEGNI DISTINTIVICONTRASSEGNI DISTINTIVI APPOSTISUGLI ESTINTORIAPPOSTI SUGLI ESTINTORI

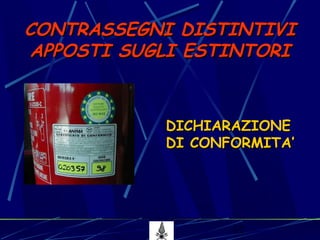

- 12. 12 CONTRASSEGNI DISTINTIVICONTRASSEGNI DISTINTIVI APPOSTISUGLI ESTINTORIAPPOSTI SUGLI ESTINTORI DICHIARAZIONEDICHIARAZIONE DI CONFORMITA’DI CONFORMITA’

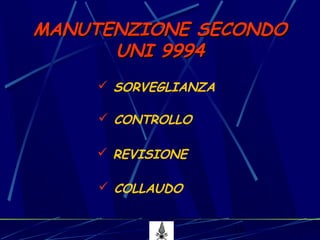

- 13. 13 CONTROLLO MANUTENZIONE SECONDOMANUTENZIONESECONDO UNI 9994UNI 9994 SORVEGLIANZA REVISIONE COLLAUDO

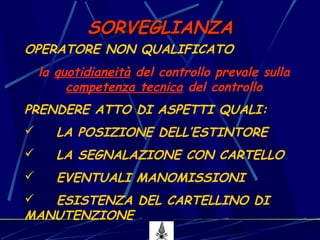

- 14. 14 SORVEGLIANZASORVEGLIANZA OPERATORE NON QUALIFICATO laquotidianeità del controllo prevale sulla competenza tecnica del controllo PRENDERE ATTO DI ASPETTI QUALI: LA POSIZIONE DELL’ESTINTORE LA SEGNALAZIONE CON CARTELLO EVENTUALI MANOMISSIONI ESISTENZA DEL CARTELLINO DI MANUTENZIONE

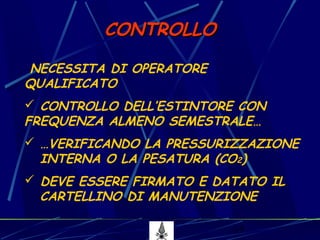

- 15. 15 CONTROLLOCONTROLLO NECESSITA DI OPERATORE QUALIFICATO CONTROLLO DELL’ESTINTORE CON FREQUENZA ALMENO SEMESTRALE… …VERIFICANDO LA PRESSURIZZAZIONE INTERNA O LA PESATURA (CO2) DEVE ESSERE FIRMATO E DATATO IL CARTELLINO DI MANUTENZIONE
- 16. 16 REVISIONEREVISIONE NECESSITA DI OPERATOREQUALIFICATO CONTROLLO DELL’ESTINTORE AL FINE DI RIPRISTINARE LA SUA PERFETTA EFFICIENZA (FREQUENZA DIPENDENTE DAL TIPO DI ESTINTORE) VIENE EFFETTUATA LA RICARICA DELL’AGENTE ESTINGUENTE DEVE ESSERE FIRMATO E DATATO IL CARTELLINO DI MANUTENZIONE

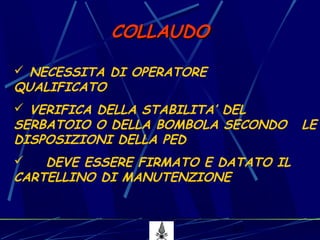

- 17. 17 COLLAUDOCOLLAUDO NECESSITA DIOPERATORE QUALIFICATO VERIFICA DELLA STABILITA’ DEL SERBATOIO O DELLA BOMBOLA SECONDO LE DISPOSIZIONI DELLA PED DEVE ESSERE FIRMATO E DATATO IL CARTELLINO DI MANUTENZIONE

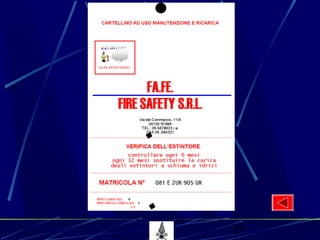

- 18. 18 IL CARTELLINO DIILCARTELLINO DI MANUTENZIONEMANUTENZIONE DEVE CONTENERE: NUMERO DI MATRICOLA O ESTREMI IDENTIFICAZIONE ESTINTORE MASSA LORDA DELL’ESTINTORE CARICA EFFETTIVA TIPO OPERAZIONE EFFETTUATA DATA DELL’INTERVENTO FIRMA O PUNZONATURA DEL MANUTENTORE
- 19.
- 20.

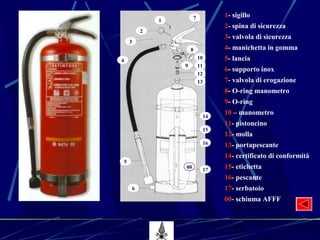

- 21. 21 1 2 3 4 5 6 7 8 10 9 11 12 13 14 15 16 17 1- sigillo 2-spina di sicurezza 3- valvola di sicurezza 4- manichetta in gomma 5- lancia 6- supporto inox 7- valvola di erogazione 8- O-ring manometro 9- O-ring 10 – manometro 11- pistoncino 12- molla 13- portapescante 14- certificato di conformità 15- etichetta 16- pescante 17- serbatoio 00- schiuma AFFF 00

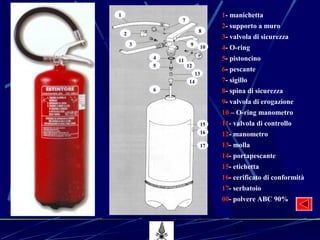

- 22. 22 1 2 3 4 5 7 6 8 9 10 11 12 13 14 15 16 17 1- manichetta 2- supportoa muro 3- valvola di sicurezza 4- O-ring 5- pistoncino 6- pescante 7- sigillo 8- spina di sicurezza 9- valvola di erogazione 10 – O-ring manometro 11- valvola di controllo 12- manometro 13- molla 14- portapescante 15- etichetta 16- cerificato di conformità 17- serbatoio 00- polvere ABC 90%

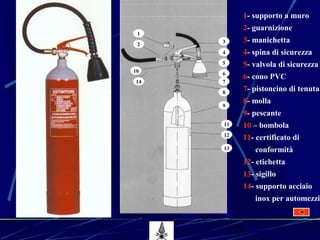

- 23. 23 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1- supporto amuro 2- guarnizione 3- manichetta 4- spina di sicurezza 5- valvola di sicurezza 6- cono PVC 7- pistoncino di tenuta 8- molla 9- pescante 10 – bombola 11- certificato di conformità 12- etichetta 13- sigillo 14- supporto acciaio inox per automezzi
- 24.
- 25.
- 26.
- 27.

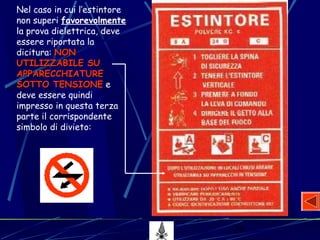

- 28. 28 Nel caso incui l’estintore non superi favorevolmente la prova dielettrica, deve essere riportata la dicitura: NONNON UTILIZZABILE SUUTILIZZABILE SU APPARECCHIATUREAPPARECCHIATURE SOTTO TENSIONESOTTO TENSIONE e deve essere quindi impresso in questa terza parte il corrispondente simbolo di divieto:
