Slide quarto modulo
- 1. PIANO DI EMERGENZA Protocollod’intesa tra tutti i lavoratori, e per i presenti a qualsiasi titolo, che permangono in uno stesso comprensorio di impresa secondo cui al sopraggiungere di un evento di rischio giudicato superiore alla possibilità di sicuro contenimento, si interrompe qualsiasi attività lavorativa, ponendo per quanto compatibile con la situazione in atto ogni elemento di impianto in condizioni di sicurezza, per disporsi ad un esodo rapido ed ordinato secondo direttrici prestabilite verso luoghi sicuri La protezione incendi

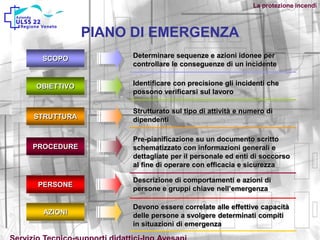

- 2. PIANO DI EMERGENZA SCOPODeterminare sequenze e azioni idonee per controllare le conseguenze di un incidente OBIETTIVO Identificare con precisione gli incidenti che possono verificarsi sul lavoro STRUTTURA Strutturato sul tipo di attività e numero di dipendenti PROCEDURE Pre-pianificazione su un documento scritto schematizzato con informazioni generali e dettagliate per il personale ed enti di soccorso al fine di operare con efficacia e sicurezza PERSONE Descrizione di comportamenti e azioni di persone e gruppi chiave nell’emergenza AZIONI Devono essere correlate alle effettive capacità delle persone a svolgere determinati compiti in situazioni di emergenza La protezione incendi

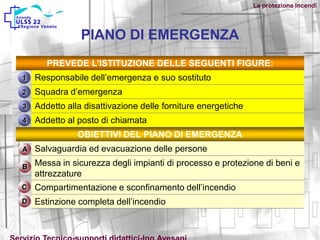

- 3. PIANO DI EMERGENZA PREVEDEL’ISTITUZIONE DELLE SEGUENTI FIGURE: Responsabile dell’emergenza e suo sostituto Squadra d’emergenza Addetto alla disattivazione delle forniture energetiche Addetto al posto di chiamata OBIETTIVI DEL PIANO DI EMERGENZA Salvaguardia ed evacuazione delle persone Messa in sicurezza degli impianti di processo e protezione di beni e attrezzature Compartimentazione e sconfinamento dell’incendio Estinzione completa dell’incendio 1 2 3 4 A B C D La protezione incendi

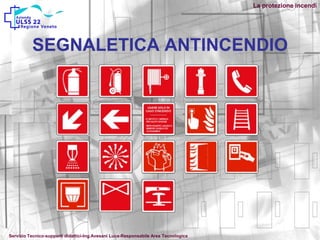

- 4. SEGNALETICA ANTINCENDIO La protezioneincendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica
- 5. SEGNALETICA DI SICUREZZA Laprotezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica
- 6. SEGNALETICA DI DIVIETO Laprotezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica
- 7. SEGNALETICA DI PRESCRIZIONE Laprotezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

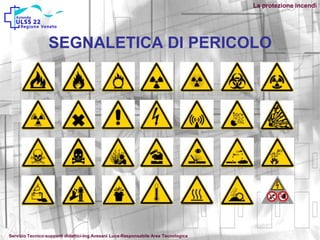

- 8. SEGNALETICA DI PERICOLO Laprotezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica
- 9. SEGNALETICA SOSTANZE PERICOLOSE Laprotezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

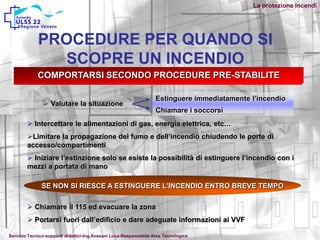

- 10. COMPORTARSI SECONDO PROCEDUREPRE-STABILITE Valutare la situazione Estinguere immediatamente l’incendio Chiamare i soccorsi Intercettare le alimentazioni di gas, energia elettrica, etc… Limitare la propagazione del fumo e dell’incendio chiudendo le porte di accesso/compartimenti Iniziare l’estinzione solo se esiste la possibilità di estinguere l’incendio con i mezzi a portata di mano SE NON SI RIESCE A ESTINGUERE L’INCENDIO ENTRO BREVE TEMPO Chiamare il 115 ed evacuare la zona Portarsi fuori dall’edificio e dare adeguate informazioni ai VVF PROCEDURE PER QUANDO SI SCOPRE UN INCENDIO La protezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

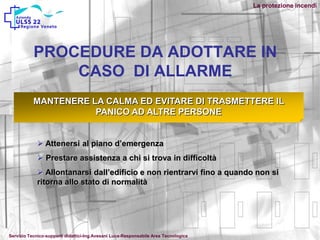

- 11. PROCEDURE DA ADOTTAREIN CASO DI ALLARME MANTENERE LA CALMA ED EVITARE DI TRASMETTERE IL PANICO AD ALTRE PERSONE Attenersi al piano d’emergenza Prestare assistenza a chi si trova in difficoltà Allontanarsi dall’edificio e non rientrarvi fino a quando non si ritorna allo stato di normalità La protezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

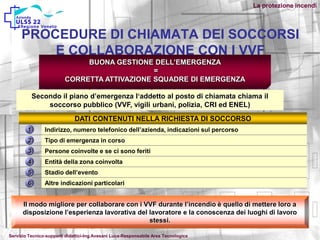

- 12. BUONA GESTIONE DELL’EMERGENZA = CORRETTAATTIVAZIONE SQUADRE DI EMERGENZA Secondo il piano d’emergenza l‘addetto al posto di chiamata chiama il soccorso pubblico (VVF, vigili urbani, polizia, CRI ed ENEL) DATI CONTENUTI NELLA RICHIESTA DI SOCCORSO Indirizzo, numero telefonico dell’azienda, indicazioni sul percorso Tipo di emergenza in corso Persone coinvolte e se ci sono feriti Entità della zona coinvolta Stadio dell’evento Altre indicazioni particolari Il modo migliore per collaborare con i VVF durante l’incendio è quello di mettere loro a disposizione l’esperienza lavorativa del lavoratore e la conoscenza dei luoghi di lavoro stessi. 1 2 3 4 5 6 PROCEDURE DI CHIAMATA DEI SOCCORSI E COLLABORAZIONE CON I VVF La protezione incendi Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

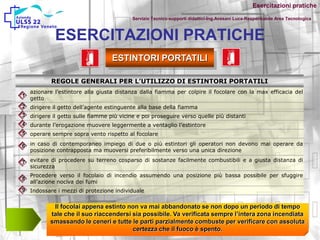

- 13. Esercitazioni pratiche ESERCITAZIONI PRATICHE ESTINTORIPORTATILI REGOLE GENERALI PER L’UTILIZZO DI ESTINTORI PORTATILI azionare l’estintore alla giusta distanza dalla fiamma per colpire il focolare con la max efficacia del getto dirigere il getto dell’agente estinguente alla base della fiamma dirigere il getto sulle fiamme più vicine e poi proseguire verso quelle più distanti durante l’erogazione muovere leggermente a ventaglio l’estintore operare sempre sopra vento rispetto al focolare in caso di contemporaneo impiego di due o più estintori gli operatori non devono mai operare da posizione contrapposta ma muoversi preferibilmente verso una unica direzione evitare di procedere su terreno cosparso di sostanze facilmente combustibili e a giusta distanza di sicurezza Procedere verso il focolaio di incendio assumendo una posizione più bassa possibile per sfuggire all’azione nociva dei fumi Indossare i mezzi di protezione individuale Il focolai appena estinto non va mai abbandonato se non dopo un periodo di tempo tale che il suo riaccendersi sia possibile. Va verificata sempre l’intera zona incendiata smassando le ceneri e tutte le parti parzialmente combuste per verificare con assoluta certezza che il fuoco è spento. 1 2 3 4 5 6 7 8 9 Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

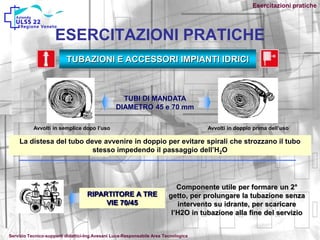

- 14. Esercitazioni pratiche ESERCITAZIONI PRATICHE TUBAZIONIE ACCESSORI IMPIANTI IDRICI TUBI DI MANDATA DIAMETRO 45 e 70 mm Avvolti in doppio prima dell’usoAvvolti in semplice dopo l’uso RIPARTITORE A TRE VIE 70/45 La distesa del tubo deve avvenire in doppio per evitare spirali che strozzano il tubo stesso impedendo il passaggio dell’H2O Componente utile per formare un 2° getto, per prolungare la tubazione senza intervento su idrante, per scaricare l’H2O in tubazione alla fine del servizio Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

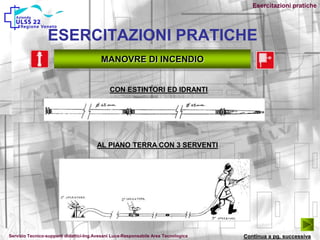

- 15. Esercitazioni pratiche ESERCITAZIONI PRATICHE MANOVREDI INCENDIO AL PIANO TERRA CON 3 SERVENTI CON ESTINTORI ED IDRANTI Continua a pg. successivaServizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

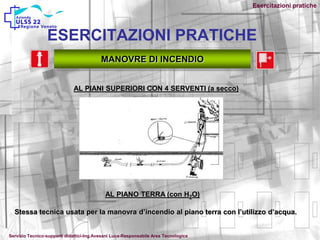

- 16. Esercitazioni pratiche ESERCITAZIONI PRATICHE ALPIANI SUPERIORI CON 4 SERVENTI (a secco) AL PIANO TERRA (con H2O) Stessa tecnica usata per la manovra d’incendio al piano terra con l’utilizzo d’acqua. MANOVRE DI INCENDIO Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

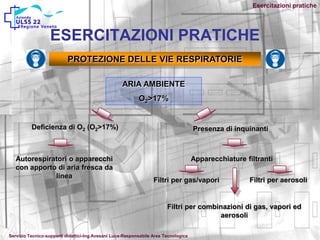

- 17. Esercitazioni pratiche ESERCITAZIONI PRATICHE PROTEZIONEDELLE VIE RESPIRATORIE ARIA AMBIENTE O2>17% Deficienza di O2 (O2>17%) Autorespiratori o apparecchi con apporto di aria fresca da linea Presenza di inquinanti Apparecchiature filtranti Filtri per combinazioni di gas, vapori ed aerosoli Filtri per gas/vapori Filtri per aerosoli Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

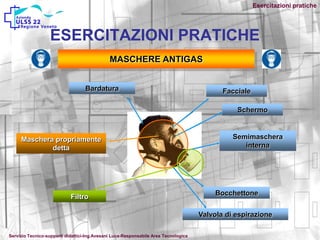

- 18. Esercitazioni pratiche ESERCITAZIONI PRATICHE MASCHEREANTIGAS Bardatura Facciale Semimaschera interna Schermo Bocchettone Valvola di espirazione Filtro Maschera propriamente detta Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

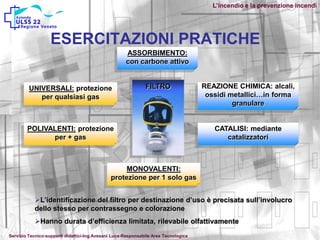

- 19. ESERCITAZIONI PRATICHE L’incendio ela prevenzione incendi FILTRO ASSORBIMENTO: con carbone attivo REAZIONE CHIMICA: alcali, ossidi metallici…in forma granulare CATALISI: mediante catalizzatori MONOVALENTI: protezione per 1 solo gas POLIVALENTI: protezione per + gas UNIVERSALI: protezione per qualsiasi gas L’identificazione del filtro per destinazione d’uso è precisata sull’involucro dello stesso per contrassegno e colorazione Hanno durata d’efficienza limitata, rilevabile olfattivamente Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

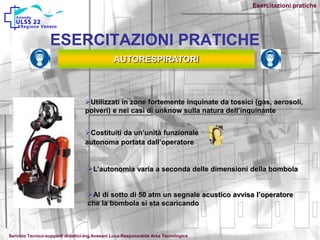

- 20. Esercitazioni pratiche ESERCITAZIONI PRATICHE AUTORESPIRATORI Utilizzatiin zone fortemente inquinate da tossici (gas, aerosoli, polveri) e nei casi di unknow sulla natura dell’inquinante Costituiti da un’unità funzionale autonoma portata dall’operatore L’autonomia varia a seconda delle dimensioni della bombola Al di sotto di 50 atm un segnale acustico avvisa l’operatore che la bombola si sta scaricando Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica

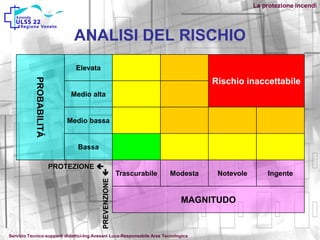

- 21. La protezione incendi ANALISIDEL RISCHIOPROBABILITÁ Elevata Rischio inaccettabile Medio alta Medio bassa Bassa Trascurabile Modesta Notevole Ingente MAGNITUDO PROTEZIONE PREVENZIONE Servizio Tecnico-supporti didattici-Ing.Avesani Luca-Responsabile Area Tecnologica
