Presentazione cartografia
- 1. 53°CORSO V.P.P. 1 OBIETTIVO SAPEREINDIVIDUARE E COMUNICARE ESATTAMENTE LA PROPIA POSIZIONE

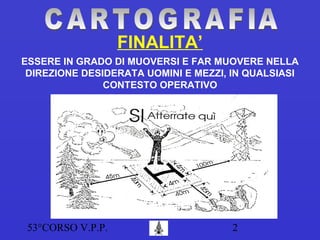

- 2. 53°CORSO V.P.P. 2 FINALITA’ ESSEREIN GRADO DI MUOVERSI E FAR MUOVERE NELLA DIREZIONE DESIDERATA UOMINI E MEZZI, IN QUALSIASI CONTESTO OPERATIVO

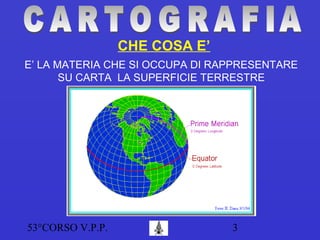

- 3. 53°CORSO V.P.P. 3 CHECOSA E’ E’ LA MATERIA CHE SI OCCUPA DI RAPPRESENTARE SU CARTA LA SUPERFICIE TERRESTRE

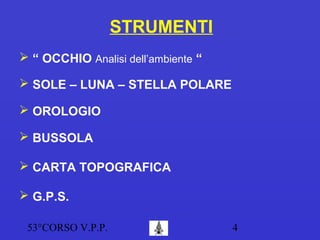

- 4. 53°CORSO V.P.P. 4 STRUMENTI “ OCCHIO Analisi dell’ambiente “ OROLOGIO BUSSOLA G.P.S. SOLE – LUNA – STELLA POLARE CARTA TOPOGRAFICA
- 5. 53°CORSO V.P.P. 5 DEFINIZIONI CROSTATERRESTRE E’ LA SUPERFICIE ESTERNA DEL PIANETA ( GEOIDE )

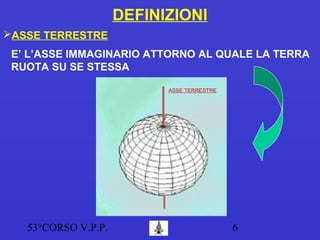

- 6. 53°CORSO V.P.P. 6 DEFINIZIONI ASSETERRESTRE E’ L’ASSE IMMAGINARIO ATTORNO AL QUALE LA TERRA RUOTA SU SE STESSA ASSE TERRESTRE

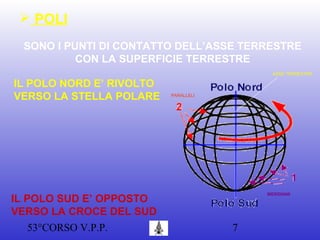

- 7. 53°CORSO V.P.P. 7 POLI SONO I PUNTI DI CONTATTO DELL’ASSE TERRESTRE CON LA SUPERFICIE TERRESTRE IL POLO NORD E’ RIVOLTO VERSO LA STELLA POLARE IL POLO SUD E’ OPPOSTO VERSO LA CROCE DEL SUD PARALLELI MERIDIANI ASSE TERRESTRE

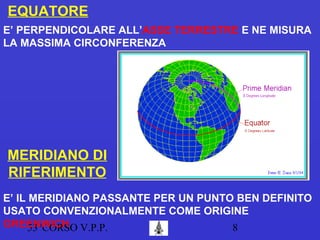

- 8. 53°CORSO V.P.P. 8 EQUATORE E’PERPENDICOLARE ALL’ASSE TERRESTRE E NE MISURA LA MASSIMA CIRCONFERENZA MERIDIANO DI RIFERIMENTO E’ IL MERIDIANO PASSANTE PER UN PUNTO BEN DEFINITO USATO CONVENZIONALMENTE COME ORIGINE GREENWICH

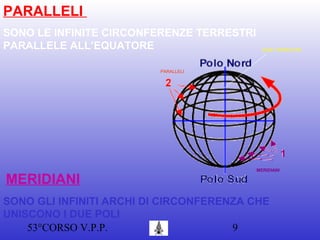

- 9. 53°CORSO V.P.P. 9 PARALLELI SONOLE INFINITE CIRCONFERENZE TERRESTRI PARALLELE ALL’EQUATORE MERIDIANI SONO GLI INFINITI ARCHI DI CIRCONFERENZA CHE UNISCONO I DUE POLI PARALLELI MERIDIANI ASSE TERRESTRE

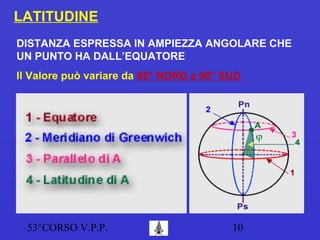

- 10. 53°CORSO V.P.P. 10 LATITUDINE DISTANZAESPRESSA IN AMPIEZZA ANGOLARE CHE UN PUNTO HA DALL’EQUATORE Il Valore può variare da 90° NORD a 90° SUD

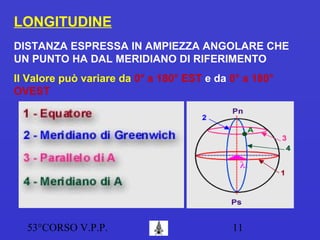

- 11. 53°CORSO V.P.P. 11 LONGITUDINE DISTANZAESPRESSA IN AMPIEZZA ANGOLARE CHE UN PUNTO HA DAL MERIDIANO DI RIFERIMENTO Il Valore può variare da 0° a 180° EST e da 0° a 180° OVEST

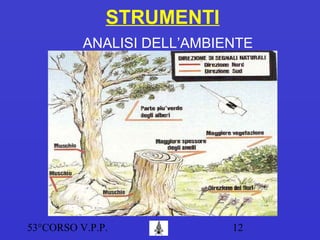

- 12. 53°CORSO V.P.P. 12 STRUMENTI ANALISIDELL’AMBIENTE

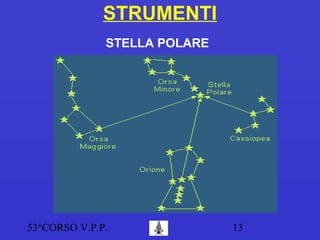

- 13.

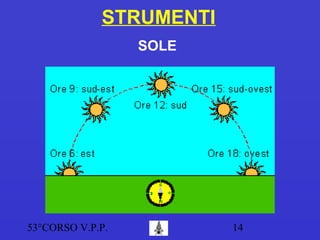

- 14.

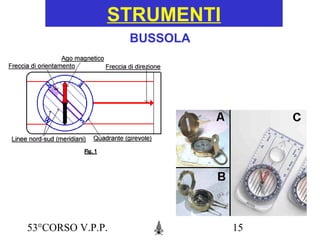

- 15.

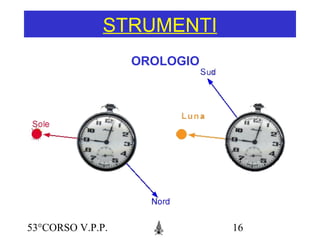

- 16.

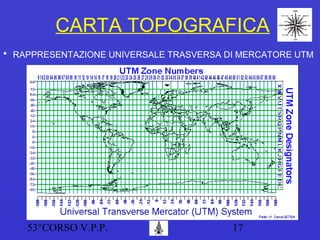

- 17. 53°CORSO V.P.P. 17 CARTATOPOGRAFICA • RAPPRESENTAZIONE UNIVERSALE TRASVERSA DI MERCATORE UTM

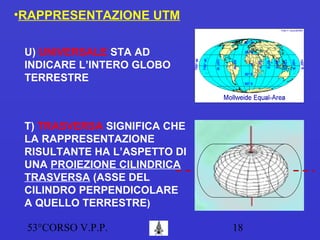

- 18. 53°CORSO V.P.P. 18 •RAPPRESENTAZIONEUTM U) UNIVERSALE STA AD INDICARE L’INTERO GLOBO TERRESTRE T) TRASVERSA SIGNIFICA CHE LA RAPPRESENTAZIONE RISULTANTE HA L’ASPETTO DI UNA PROIEZIONE CILINDRICA TRASVERSA (ASSE DEL CILINDRO PERPENDICOLARE A QUELLO TERRESTRE)

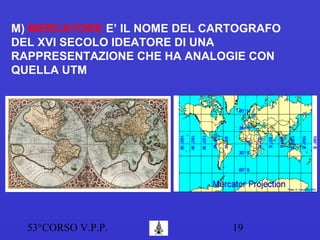

- 19. 53°CORSO V.P.P. 19 M)MERCATORE E’ IL NOME DEL CARTOGRAFO DEL XVI SECOLO IDEATORE DI UNA RAPPRESENTAZIONE CHE HA ANALOGIE CON QUELLA UTM

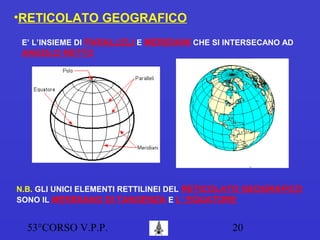

- 20. 53°CORSO V.P.P. 20 •RETICOLATOGEOGRAFICO E’ L’INSIEME DI PARALLELI E MERIDIANI CHE SI INTERSECANO AD ANGOLO RETTO N.B. GLI UNICI ELEMENTI RETTILINEI DEL RETICOLATO GEOGRAFICO SONO IL MERIDIANO DI TANGENZA E L’ EQUATORE

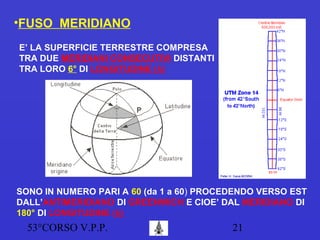

- 21. 53°CORSO V.P.P. 21 •FUSOMERIDIANO E’ LA SUPERFICIE TERRESTRE COMPRESA TRA DUE MERIDIANI CONSECUTIVI DISTANTI TRA LORO 6° DI LONGITUDINE (λ) SONO IN NUMERO PARI A 60 (da 1 a 60) PROCEDENDO VERSO EST DALL’ANTIMERIDIANO DI GREENWICH E CIOE’ DAL MERIDIANO DI 180° DI LONGITUDINE (λ)
- 22. 53°CORSO V.P.P. 22 •FASCIA E’LA SUPERFICIE TERRESTRE COMPRESA TRA DUE PARALLELI CONSECUTIVI SONO 20, CONTRADDISTINTE DA LETTERE, PARALLELE ALL’EQUATORE E DELL’AMPIEZZA DI 8° DAL PARALLELO 80° Sud SINO A 80°NORD T S R FASCIA ASSE TERRESTRE

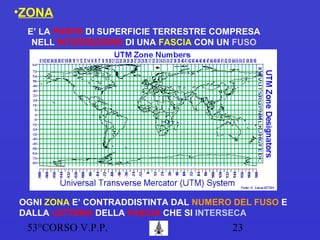

- 23. 53°CORSO V.P.P. 23 •ZONA E’LA PARTE DI SUPERFICIE TERRESTRE COMPRESA NELL’INTERSEZIONE DI UNA FASCIA CON UN FUSO OGNI ZONA E’ CONTRADDISTINTA DAL NUMERO DEL FUSO E DALLA LETTERA DELLA FASCIA CHE SI INTERSECA

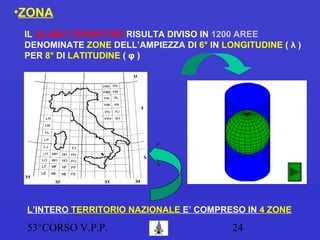

- 24. 53°CORSO V.P.P. 24 •ZONA ILGLOBO TERRESTRE RISULTA DIVISO IN 1200 AREE DENOMINATE ZONE DELL’AMPIEZZA DI 6° IN LONGITUDINE ( λ ) PER 8° DI LATITUDINE ( φ ) L’INTERO TERRITORIO NAZIONALE E’ COMPRESO IN 4 ZONE

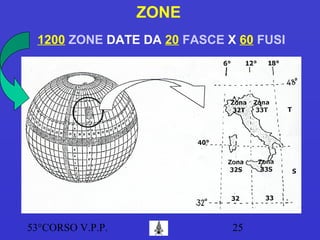

- 25. 53°CORSO V.P.P. 25 1200ZONE DATE DA 20 FASCE X 60 FUSI ZONE

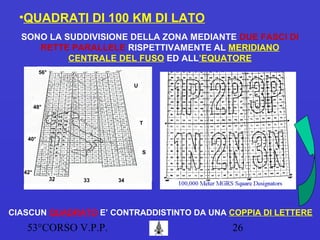

- 26. 53°CORSO V.P.P. 26 •QUADRATIDI 100 KM DI LATO SONO LA SUDDIVISIONE DELLA ZONA MEDIANTE DUE FASCI DI RETTE PARALLELE RISPETTIVAMENTE AL MERIDIANO CENTRALE DEL FUSO ED ALL’EQUATORE CIASCUN QUADRATO E’ CONTRADDISTINTO DA UNA COPPIA DI LETTERE 48° 40° 42° 56° U T S 3332 34

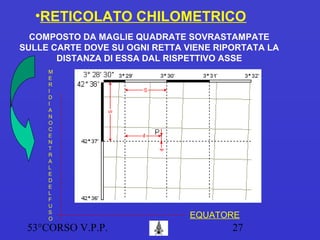

- 27. 53°CORSO V.P.P. 27 •RETICOLATOCHILOMETRICO COMPOSTO DA MAGLIE QUADRATE SOVRASTAMPATE SULLE CARTE DOVE SU OGNI RETTA VIENE RIPORTATA LA DISTANZA DI ESSA DAL RISPETTIVO ASSE EQUATORE M E R I D I A N O C E N T R A L E D E L F U S O

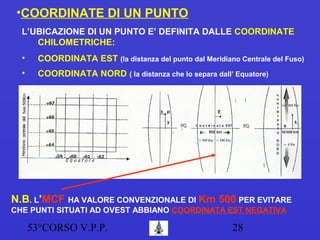

- 28. 53°CORSO V.P.P. 28 •COORDINATEDI UN PUNTO L’UBICAZIONE DI UN PUNTO E’ DEFINITA DALLE COORDINATE CHILOMETRICHE: • COORDINATA EST (la distanza del punto dal Meridiano Centrale del Fuso) • COORDINATA NORD ( la distanza che lo separa dall’ Equatore) N.B. L’MCF HA VALORE CONVENZIONALE DI Km 500 PER EVITARE CHE PUNTI SITUATI AD OVEST ABBIANO COORDINATA EST NEGATIVA

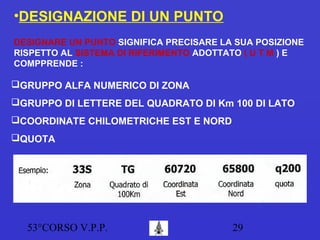

- 29. 53°CORSO V.P.P. 29 •DESIGNAZIONEDI UN PUNTO DESIGNARE UN PUNTO SIGNIFICA PRECISARE LA SUA POSIZIONE RISPETTO AL SISTEMA DI RIFERIMENTO ADOTTATO ( U T M ) E COMPPRENDE : GRUPPO ALFA NUMERICO DI ZONA GRUPPO DI LETTERE DEL QUADRATO DI Km 100 DI LATO COORDINATE CHILOMETRICHE EST E NORD QUOTA

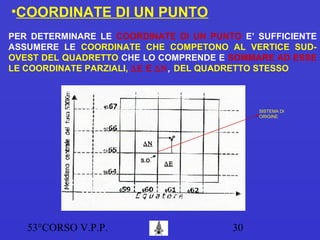

- 30. 53°CORSO V.P.P. 30 •COORDINATEDI UN PUNTO PER DETERMINARE LE COORDINATE DI UN PUNTO E’ SUFFICIENTE ASSUMERE LE COORDINATE CHE COMPETONO AL VERTICE SUD- OVEST DEL QUADRETTO CHE LO COMPRENDE E SOMMARE AD ESSE LE COORDINATE PARZIALI, ∆Ε E ∆Ν, DEL QUADRETTO STESSO P S.O. ∆Ν ∆Ε SISTEMA DI ORIGINE

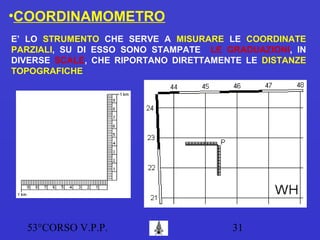

- 31. 53°CORSO V.P.P. 31 •COORDINAMOMETRO E’LO STRUMENTO CHE SERVE A MISURARE LE COORDINATE PARZIALI, SU DI ESSO SONO STAMPATE LE GRADUAZIONI, IN DIVERSE SCALE, CHE RIPORTANO DIRETTAMENTE LE DISTANZE TOPOGRAFICHE

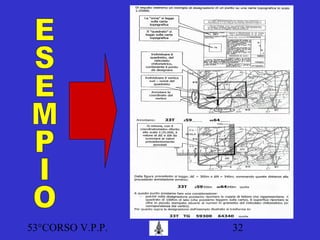

- 32.

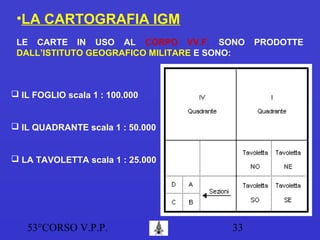

- 33. 53°CORSO V.P.P. 33 •LACARTOGRAFIA IGM LE CARTE IN USO AL CORPO VV.F. SONO PRODOTTE DALL’ISTITUTO GEOGRAFICO MILITARE E SONO: IL FOGLIO scala 1 : 100.000 IL QUADRANTE scala 1 : 50.000 LA TAVOLETTA scala 1 : 25.000
- 34.
- 35. 53°CORSO V.P.P. 35 DIREZIONECENTRALE PER LA FORMAZIONEDIREZIONE CENTRALE PER LA FORMAZIONE AREA COORDINAMENTO E SVILUPPO DELLA FORMAZIONEAREA COORDINAMENTO E SVILUPPO DELLA FORMAZIONE ISAISA 1° CORSO FORMAZIONE FUNZIONARI TUTOR1° CORSO FORMAZIONE FUNZIONARI TUTOR GRUPPO DI LAVORO:GRUPPO DI LAVORO: ATA Cosimo ARGENTIERI ATA Emilio BENNA ATA Mario COLLACCHI ATA Rossella DEL MATTO ATA Marco DEMELAS ATA Massimiliano FALCIONI ATA Gerardo FERITO CTA Tommaso MARSICOLA CTA Giuseppe TORRI Settembre 2002Settembre 2002
