Filtri

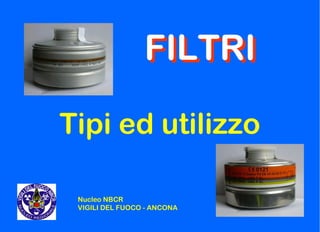

- 1. FILTRI Tipi ed utilizzo FILTRI NucleoNBCR VIGILI DEL FUOCO - ANCONA
- 2. COSA SONO? DPI DITERZA CATEGORIA PER LA PROTEZIONE DELLE VIE RESPIRATORIE
- 3. All’ interno sono compostidi strati successivi e alterni di carta a fibre e/o cellulosica e/o sostanze fissanti. Sono di forma cilindrica

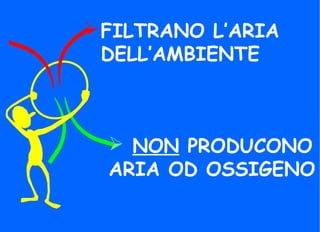

- 4. NON PRODUCONO ARIAOD OSSIGENO FILTRANO L’ARIA DELL’AMBIENTE

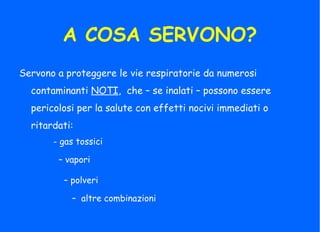

- 5. A COSA SERVONO? Servonoa proteggere le vie respiratorie da numerosi contaminanti NOTI, che – se inalati – possono essere pericolosi per la salute con effetti nocivi immediati o ritardati: - gas tossici – vapori – polveri – altre combinazioni
- 6. Protezione vie respiratorie Normedi riferimento • EN 149: Facciali filtranti antipolvere • EN 143: Filtri antipolvere • EN 141: filtri antigas e vapori e combinati • UNI 10720: guida alla scelta e all’uso di apparecchi per la protezione delle vie respiratorie

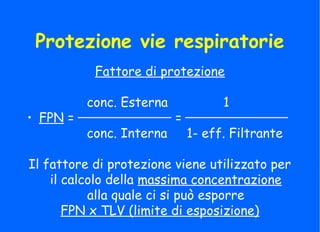

- 7. Protezione vie respiratorie Fattoredi protezione conc. Esterna 1 • FPN = = conc. Interna 1- eff. Filtrante Il fattore di protezione viene utilizzato per il calcolo della massima concentrazione alla quale ci si può esporre FPN x TLV (limite di esposizione)

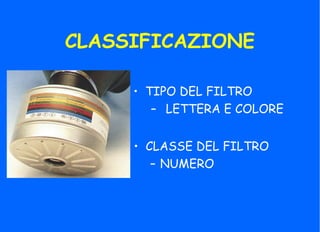

- 8. CLASSIFICAZIONE • TIPO DELFILTRO – LETTERA E COLORE • CLASSE DEL FILTRO – NUMERO

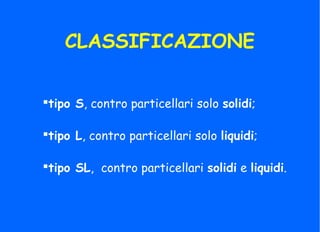

- 9. CLASSIFICAZIONE tipo S, controparticellari solo solidi; tipo L, contro particellari solo liquidi; tipo SL, contro particellari solidi e liquidi.

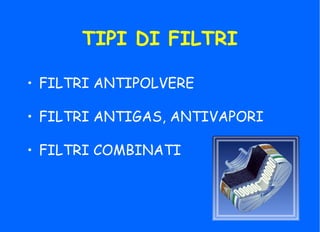

- 10. TIPI DI FILTRI •FILTRI ANTIPOLVERE • FILTRI ANTIGAS, ANTIVAPORI • FILTRI COMBINATI
- 11.

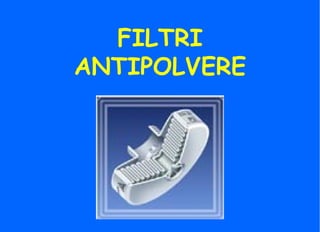

- 12. FILTRI ANTIPOLVERE • LetteraP • Colore BIANCO Normativa: EN 143 classeclasse efficienzaefficienza filtrantefiltrante particelleparticelle filtratefiltrate materialemateriale filtrantefiltrante P1P1 BASSABASSA SOLIDESOLIDE CARTACARTA A FIBREA FIBRE P2P2 MEDIAMEDIA SOLIDESOLIDE LIQUIDELIQUIDE CARTACARTA A FIBREA FIBRE P3P3 ALTAALTA SOLIDESOLIDE LIQUIDELIQUIDE MATERIALEMATERIALE CELLULOSICOCELLULOSICO

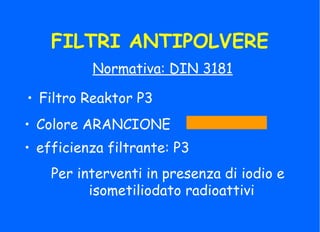

- 13. FILTRI ANTIPOLVERE Normativa: DIN3181 • Filtro Reaktor P3 Per interventi in presenza di iodio e isometiliodato radioattivi • Colore ARANCIONE • efficienza filtrante: P3

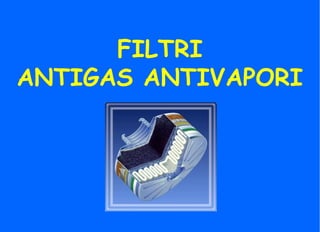

- 14.

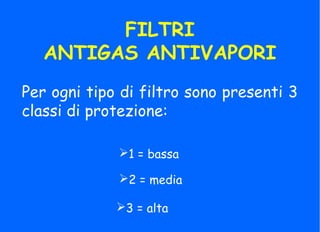

- 15. FILTRI ANTIGAS ANTIVAPORI Per ognitipo di filtro sono presenti 3 classi di protezione: 1 = bassa 2 = media 3 = alta

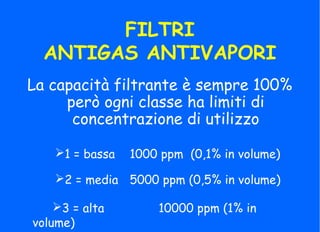

- 16. FILTRI ANTIGAS ANTIVAPORI La capacitàfiltrante è sempre 100% però ogni classe ha limiti di concentrazione di utilizzo 1 = bassa 1000 ppm (0,1% in volume) 2 = media 5000 ppm (0,5% in volume) 3 = alta 10000 ppm (1% in volume)

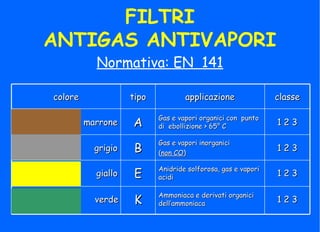

- 17. 1 2 312 3 Anidride solforosa, gas e vaporiAnidride solforosa, gas e vapori acidiacidiEEgiallogiallo 1 2 31 2 3 Ammoniaca e derivati organiciAmmoniaca e derivati organici dell’ammoniacadell’ammoniacaKKverdeverde 1 2 31 2 3 Gas e vapori inorganiciGas e vapori inorganici ((non COnon CO))BBgrigiogrigio 1 2 31 2 3 Gas e vapori organici con puntoGas e vapori organici con punto di ebollizione > 65° Cdi ebollizione > 65° CAAmarronemarrone classeclasseapplicazioneapplicazionetipotipocolorecolore FILTRI ANTIGAS ANTIVAPORI Normativa: EN 141

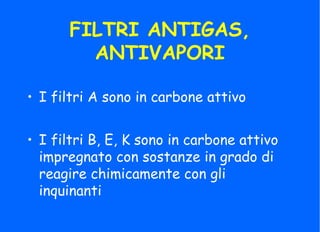

- 18. FILTRI ANTIGAS, ANTIVAPORI • Ifiltri B, E, K sono in carbone attivo impregnato con sostanze in grado di reagire chimicamente con gli inquinanti • I filtri A sono in carbone attivo

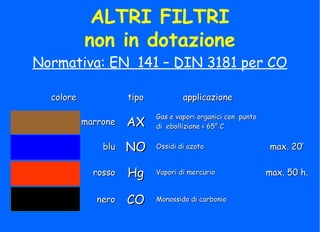

- 19. ALTRI FILTRI non indotazione Normativa: EN 141 – DIN 3181 per CO colorecolore tipotipo applicazioneapplicazione marronemarrone AXAX Gas e vapori organici con puntoGas e vapori organici con punto di ebollizione < 65° Cdi ebollizione < 65° C blublu NONO Ossidi di azotoOssidi di azoto max. 20’max. 20’ rossorosso HgHg Vapori di mercurioVapori di mercurio max. 50 h.max. 50 h. neronero COCO Monossido di carbonioMonossido di carbonio

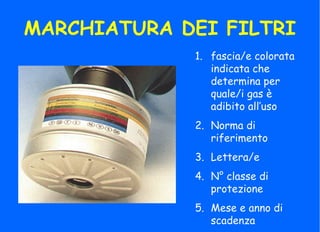

- 20. 1. fascia/e colorata indicatache determina per quale/i gas è adibito all’uso 2. Norma di riferimento 3. Lettera/e 4. N° classe di protezione 5. Mese e anno di scadenza MARCHIATURA DEI FILTRI

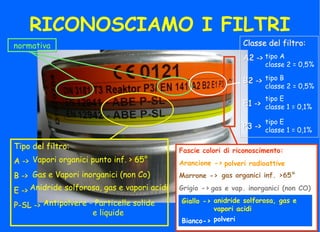

- 21. RICONOSCIAMO I FILTRI normativanormativa Fasciecolori di riconoscimento: Arancione -> Marrone -> Grigio -> Fascie colori di riconoscimento: Arancione -> Marrone -> Grigio -> Tipo del filtro: A -> B -> E -> P-SL -> Tipo del filtro: A -> B -> E -> P-SL -> Vapori organici punto inf. > 65° Gas e Vapori inorganici (non Co) Anidride solforosa, gas e vapori acidi Classe del filtro: A2 -> B2 -> E1 -> P3 -> Classe del filtro: A2 -> B2 -> E1 -> P3 -> Antipolvere - Particelle solide e liquide Giallo -> Bianco-> Giallo -> Bianco-> polveri radioattive gas organici inf. >65° gas e vap. inorganici (non CO) anidride solforosa, gas e vapori acidi polveri tipo A classe 2 = 0,5% tipo B classe 2 = 0,5% tipo E classe 1 = 0,1% tipo E classe 1 = 0,1%

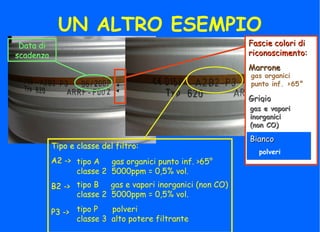

- 22. UN ALTRO ESEMPIO Datadi scadenza Data di scadenza Fascie colori diFascie colori di riconoscimento:riconoscimento: MarroneMarrone GrigioGrigio Fascie colori diFascie colori di riconoscimento:riconoscimento: MarroneMarrone GrigioGrigio Tipo e classe del filtro: A2 -> B2 -> P3 -> Tipo e classe del filtro: A2 -> B2 -> P3 -> BiancoBiancoBiancoBianco gas organici punto inf. >65° gas e vaporigas e vapori inorganiciinorganici (non CO)(non CO) polveri tipo A gas organici punto inf. >65° classe 2 5000ppm = 0,5% vol. tipo B gas e vapori inorganici (non CO) classe 2 5000ppm = 0,5% vol. tipo P polveri classe 3 alto potere filtrante
- 23. DOVE E QUANDO VANNOUSATI: • Conoscenza del tipo, proprietà e composizione del contaminante • Il contenuto di ossigeno nell’aria > 17% vol. • In presenza di gas, vapori o polveri Limite di utilizzo: i filtri per la protezione delle vie respiratorie possono essere usati ovunque, ad eccezione di qualche limite, es. nei container o negli spazi confinati. In caso di dubbioIn caso di dubbio USARE L’AUTOPROTETTOREUSARE L’AUTOPROTETTORE In caso di dubbioIn caso di dubbio USARE L’AUTOPROTETTOREUSARE L’AUTOPROTETTORE

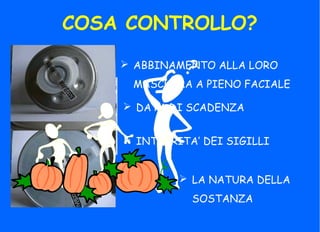

- 24. COSA CONTROLLO? ABBINAMENTOALLA LORO MASCHERA A PIENO FACIALE DATA DI SCADENZA INTEGRITA’ DEI SIGILLI LA NATURA DELLA SOSTANZA
- 25.
