How to draw Pareto Diagram in MS-Excel2007 (Thai Version) การวาดพาเรโตไดอะแกรมด้วยไมโครซอฟท์เอ็กเซล 2007

1. Pareto Diagram ด้วย Microsoft Excel 2007 ดร . นัทธพงศ์ นันทสำเริง สาขาวิชาเทคโนโลยีการจัดการอุตสาหกรรม มหาวิทยาลัยราชภัฏอุบลราชธานี การวาด งานนี้เผยแพร่ภายใต้ลิขสิทธิ์ Creative Commons แบบ Attribution Non-commercial Share Alike (by-nc-sa) โดยผู้สร้างอนุญาตให้ทำซ้ำ แจกจ่าย แสดง และสร้างงานดัดแปลงจากส่วนใดส่วนหนึ่งของงานนี้ได้โดยเสรี แต่เฉพาะในกรณีที่ให้เครดิตผู้สร้าง ไม่นำไปใช้ในทางการค้า และเผยแพร่งานดัดแปลงภายใต้ลิขสิทธิ์เดียวกันนี้เท่านั้น

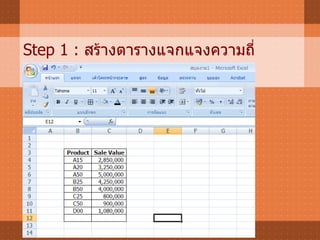

2. Step 1 : สร้างตารางแจกแจงความถี่

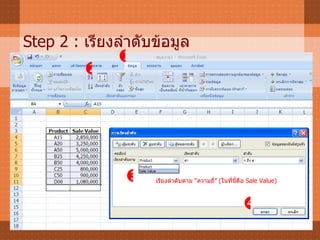

3. Step 2 : เรียงลำดับข้อมูล เรียงลำดับตาม “ความถี่” ( ในที่นี้คือ Sale Value)    

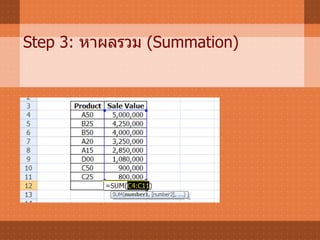

4. Step 3: หาผลรวม (Summation)

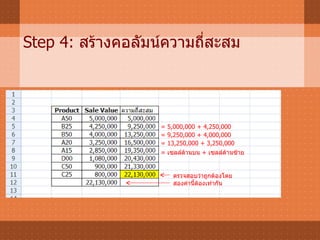

5. Step 4: สร้างคอลัมน์ความถี่สะสม = 5,000,000 + 4,250,000 = 9,250,000 + 4,000,000 = 13,250,000 + 3,250,000 = เซลล์ด้านบน + เซลล์ด้านซ้าย ตรวจสอบว่าถูกต้องโดยสองค่านี้ต้องเท่ากัน

6. Step 5: สร้างคอลัมน์ความถี่สะสมสัมพัทธ์ = 5,000,000 / 22,130,000 = 9,250,000 / 22,130,000 = 13,250,000 / 22,130,000 = 16,500,000 / 22,130,000  เทากับ 1 เสมอ = ความถี่สะสม / ผลรวมของความถี่

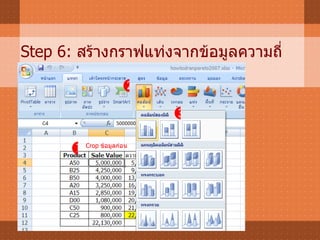

7. Step 6: สร้างกราฟแท่งจากข้อมูลความถี่    Crop ข้อมูลก่อน

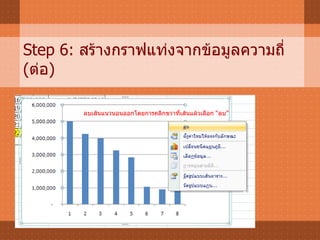

8. Step 6: สร้างกราฟแท่งจากข้อมูลความถี่ ( ต่อ ) ลบเส้นแนวนอนออกโดยการคลิกขวาที่เส้นแล้วเลือก “ลบ”

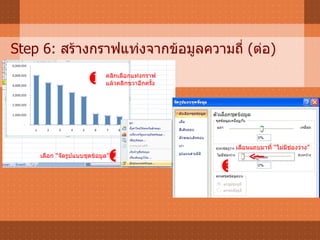

9. Step 6: สร้างกราฟแท่งจากข้อมูลความถี่ ( ต่อ )    คลิกเลือกแท่งกราฟ แล้วคลิกขวาอีกครั้ง เลือก “จัดรูปแบบชุดข้อมูล” เลือนแถบมาที่ “ไม่มีช่องว่าง”

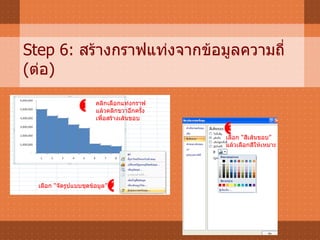

10. Step 6: สร้างกราฟแท่งจากข้อมูลความถี่ ( ต่อ )  คลิกเลือกแท่งกราฟ แล้วคลิกขวาอีกครั้ง เพื่อสร้างเส้นขอบ  เลือก “จัดรูปแบบชุดข้อมูล”  เลือก “สีเส้นขอบ” แล้วเลือกสีให้เหมาะ

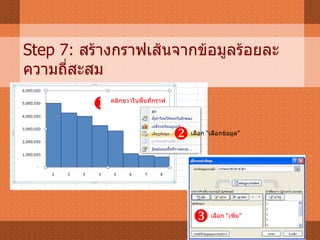

11. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม  คลิกขวาในพื้นที่กราฟ  เลือก “เลือกข้อมูล”  เลือก “เพิ่ม”

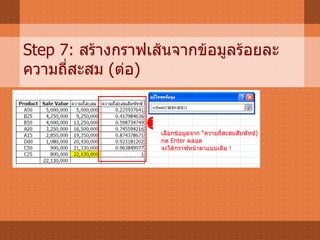

12. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )  เลือกข้อมูลจาก “ความถี่สะสมสัมพัทธ์ ) กด Enter ตลอด จะได้กราฟหน้าตาแบบเดิม !

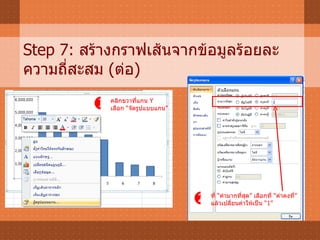

13. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )  คลิกขวาที่แกน Y เลือก “จัดรูปแบบแกน”  ที่ “ค่ามากที่สุด” เลือกที่ “ค่าคงที่” แล้วเปลี่ยนค่าให้เป็น “ 1”

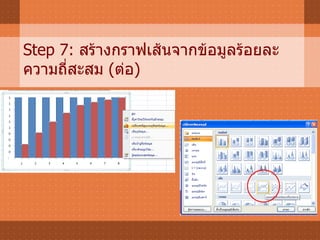

14. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )

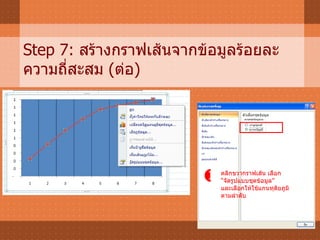

15. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )  คลิกขวากราฟเส้น เลือก “ จัดรูปแบบชุดข้อมูล” และเลือกให้ใช้แกนทุติยภูมิ ตามลำดับ

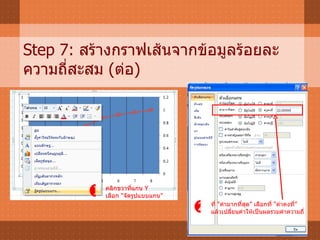

16. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )  คลิกขวาที่แกน Y เลือก “จัดรูปแบบแกน”  ที่ “ค่ามากที่สุด” เลือกที่ “ค่าคงที่” แล้วเปลี่ยนค่าให้เป็นผลรวมค่าความถี่

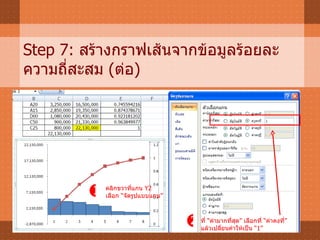

17. Step 7: สร้างกราฟเส้นจากข้อมูลร้อยละความถี่สะสม ( ต่อ )  คลิกขวาที่แกน Y2 เลือก “จัดรูปแบบแกน”  ที่ “ค่ามากที่สุด” เลือกที่ “ค่าคงที่” แล้วเปลี่ยนค่าให้เป็น “ 1”

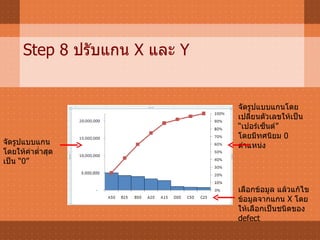

18. Step 8 ปรับแกน X และ Y จัดรูปแบบแกนโดย เปลี่ยนตัวเลขให้เป็น “ เปอร์เซ็นต์” โดยมีทศนิยม 0 ตำแหน่ง เลือกข้อมูล แล้วแก้ไขข้อมูลจากแกน X โดยให้เลือกเป็นชนิดของ defect จัดรูปแบบแกน โดยให้ค่าต่ำสุดเป็น “ 0”
