内蔵化、モバイル化に向かうDepthセンサー

内蔵化、モバイル化に向かう
Depthセンサー
中村薫

自己紹介
中村薫
フリーランスで主にDepthセンサー系の仕事をしています
アプリケーション開発
講演、ハンズオンセミナー
執筆など
Microsoft MVP for Kinect for Windows
kaorun55@naturalsoftware.jp
Copyright © 2014 Natural Software All rights reserved.

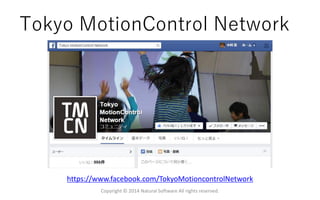

Tokyo MotionControl Network
https://www.facebook.com/TokyoMotioncontrolNetwork

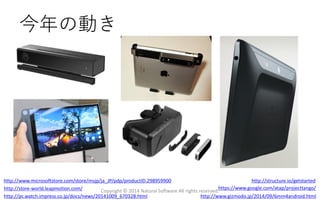

今年の動き
Copyright © 2014 Natural Software All rights reserved.http://store-world.leapmotion.com/
http://www.gizmodo.jp/2014/09/6mm4android.html
https://www.google.com/atap/projecttango/
http://pc.watch.impress.co.jp/docs/news/20141009_670328.html
http://www.microsoftstore.com/store/msjp/ja_JP/pdp/productID.298959900 http://structure.io/getstarted

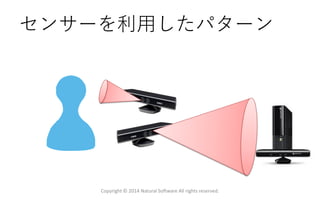

センサーを利用したパターン

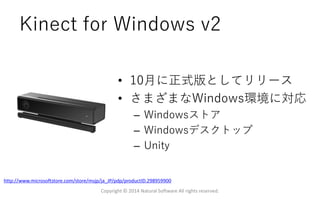

Kinect for Windows v2
• 10月に正式版としてリリース
• さまざまなWindows環境に対応
– Windowsストア
– Windowsデスクトップ
– Unity
http://www.microsoftstore.com/store/msjp/ja_JP/pdp/productID.298959900

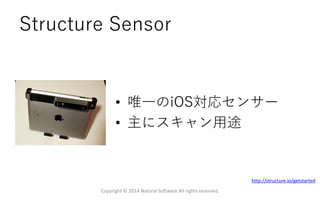

Structure Sensor
• 唯一のiOS対応センサー
• 主にスキャン用途
http://structure.io/getstarted

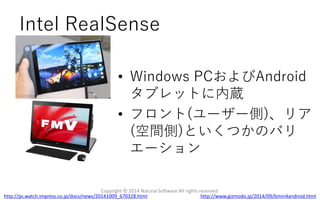

Intel RealSense
http://www.gizmodo.jp/2014/09/6mm4android.htmlhttp://pc.watch.impress.co.jp/docs/news/20141009_670328.html
• Windows PCおよびAndroid
タブレットに内蔵
• フロント(ユーザー側)、リア
(空間側)といくつかのバリ
エーション

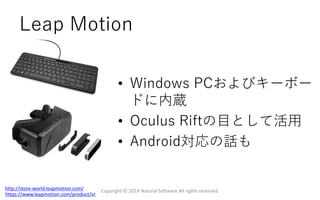

Leap Motion
Copyright © 2014 Natural Software All rights reserved.http://store-world.leapmotion.com/
https://www.leapmotion.com/product/vr
• Windows PCおよびキーボー
ドに内蔵
• Oculus Riftの目として活用
• Android対応の話も

Google Tango
• Androidタブレットに内蔵
• 開発者向けに発売開始

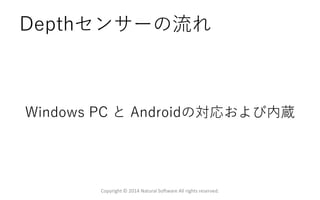

Depthセンサーの流れ
Windows PC と Androidの対応および内蔵

さまざまなセンサー&デバイス

KINECT FOR WINDOWS V2

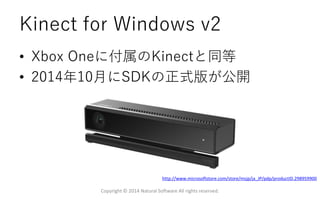

Kinect for Windows v2
• Xbox Oneに付属のKinectと同等
• 2014年10月にSDKの正式版が公開
http://www.microsoftstore.com/store/msjp/ja_JP/pdp/productID.298959900

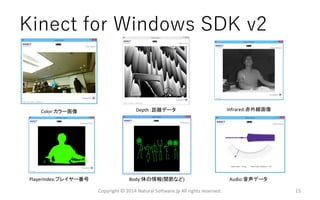

Kinect for Windows SDK v2
Color:カラー画像 Depth：距離データ
Body:体の情報(関節など)
Copyright © 2014 Natural Software.jp All rights reserved.
Audio:音声データ
Infrared:赤外線画像
PlayerIndex:プレイヤー番号
15

Control:
ユーザーインタフェース(NUI)
Fusion:
3次元モデルの再構築
Face:
顔の情報(表情など)
HD Face:
高精度の顔情報(3Dモデルなど)
Speech:
音声コマンド認識
Gesture:
ユーザー定義のジェスチャー
16

Kinect Studio:
Kinectデータの記録と再生
Visual Gesture Builder:
ポーズやジェスチャーの作成
Kinect v2 Configuration Verifier:
ハードウェアが要求を満たして
いるかチェックする
17

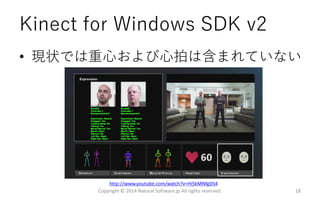

• 現状では重心および心拍は含まれていない
Copyright © 2014 Natural Software.jp All rights reserved. 18
http://www.youtube.com/watch?v=Hi5kMNfgDS4

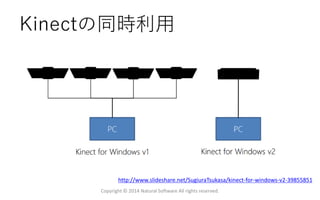

Kinectの同時利用
http://www.slideshare.net/SugiuraTsukasa/kinect-for-windows-v2-39855851

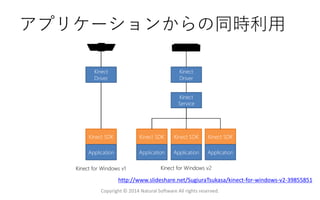

アプリケーションからの同時利用
http://www.slideshare.net/SugiuraTsukasa/kinect-for-windows-v2-39855851

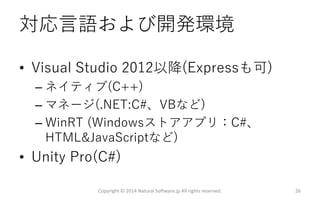

対応言語および開発環境
• Visual Studio 2012以降(Expressも可)
– ネイティブ(C++)
– マネージ(.NET:C#、VBなど)
– WinRT (Windowsストアアプリ：C#、
HTML&JavaScriptなど)
• Unity Pro(C#)

インテル REALSENSE テクノロジー

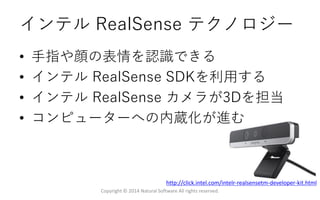

インテル RealSense テクノロジー
• 手指や顔の表情を認識できる
• インテル RealSense SDKを利用する
• インテル RealSense カメラが3Dを担当
• コンピューターへの内蔵化が進む
http://click.intel.com/intelr-realsensetm-developer-kit.html

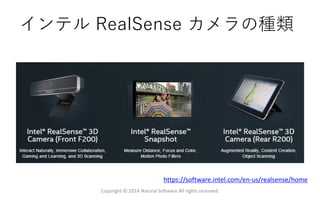

インテル RealSense カメラの種類
https://software.intel.com/en-us/realsense/home

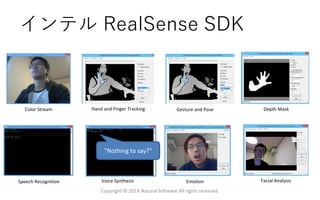

インテル RealSense SDK
Color Stream Hand and Finger Tracking Gesture and Pose Depth Mask
Speech Recognition Voice Synthesis
"Nothing to say?"
Facial AnalysisEmotion

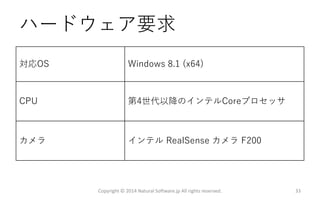

ハードウェア要求
対応OS Windows 8.1 (x64)
CPU 第4世代以降のインテルCoreプロセッサ
カメラインテル RealSense カメラ F200

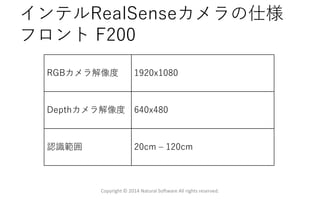

インテルRealSenseカメラの仕様
フロント F200
RGBカメラ解像度 1920x1080
Depthカメラ解像度 640x480
認識範囲 20cm – 120cm

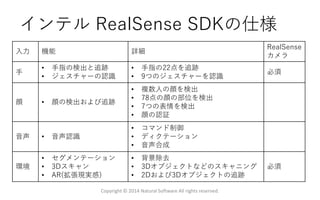

インテル RealSense SDKの仕様
入力機能詳細
RealSense
カメラ
手
• 手指の検出と追跡
• ジェスチャーの認識
• 手指の22点を追跡
• 9つのジェスチャーを認識
必須
顔 • 顔の検出および追跡
• 複数人の顔を検出
• 78点の顔の部位を検出
• 7つの表情を検出
• 顔の認証
音声 • 音声認識
• コマンド制御
• ディクテーション
• 音声合成
環境
• セグメンテーション
• 3Dスキャン
• AR(拡張現実感)
• 背景除去
• 3Dオブジェクトなどのスキャニング
• 2Dおよび3Dオブジェクトの追跡
必須

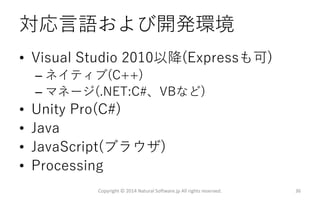

対応言語および開発環境
• Visual Studio 2010以降(Expressも可)
– ネイティブ(C++)
– マネージ(.NET:C#、VBなど)
• Unity Pro(C#)
• Java
• JavaScript(ブラウザ)
• Processing

LEAP MOTION

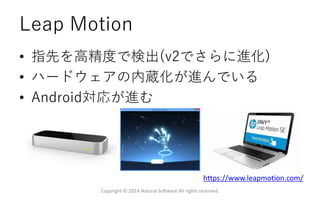

Leap Motion
• 指先を高精度で検出(v2でさらに進化)
• ハードウェアの内蔵化が進んでいる
• Android対応が進む
https://www.leapmotion.com/

Leap Motion SDK
Hand and Finger Tracking Gesture
http://www.buildinsider.net/small/leapmotionfirstimp/01
Touch

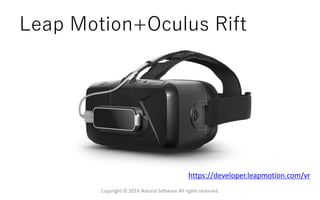

Leap Motion+Oculus Rift
https://developer.leapmotion.com/vr

STRUCTURE SENSOR

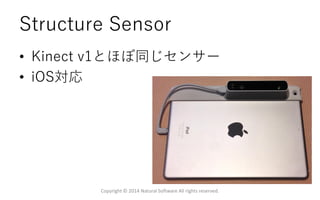

Structure Sensor
• Kinect v1とほぼ同じセンサー
• iOS対応

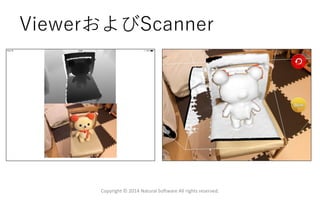

ViewerおよびScanner

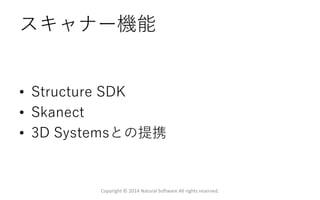

スキャナー機能
• Structure SDK
• Skanect
• 3D Systemsとの提携

GOOGLE TANGO

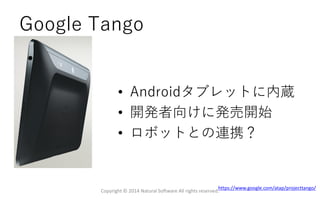

Google Tango
• Androidタブレットに内蔵
• 開発者向けに発売開始
• ロボットとの連携？

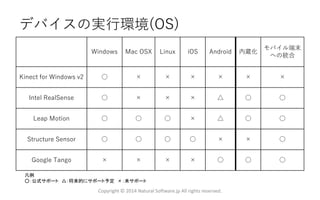

デバイスの実行環境(OS)
Windows Mac OSX Linux iOS Android 内蔵化
モバイル端末
への統合
Kinect for Windows v2 ○ × × × × × ×
Intel RealSense ○ × × × △ ○ ○
Leap Motion ○ ○ ○ × △ ○ ○
Structure Sensor ○ ○ ○ ○ × × ○
Google Tango × × × × ○ ○ ○
凡例
○：公式サポート △：将来的にサポート予定 ×：未サポート

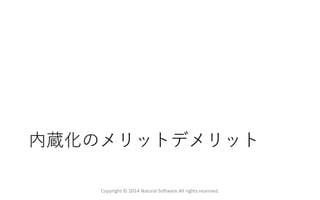

内蔵化のメリットデメリット

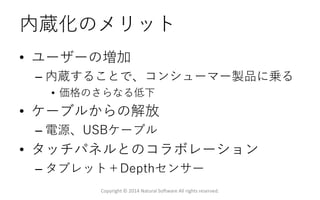

内蔵化のメリット
• ユーザーの増加
– 内蔵することで、コンシューマー製品に乗る
• 価格のさらなる低下
• ケーブルからの解放
– 電源、USBケーブル
• タッチパネルとのコラボレーション
– タブレット＋Depthセンサー

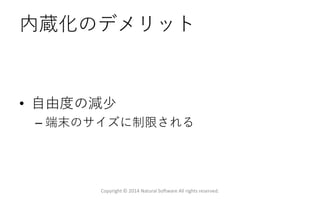

内蔵化のデメリット
• 自由度の減少
– 端末のサイズに制限される

www.naturalsoftware.jp
