HoloLensで変わる
今後のビジネス
最終更新日:2017/09/26
株式会社ホロラボ 中村 薫
HoloLab Inc.
会社概要
株式会社ホロラボ(HoloLab Inc.)
http://hololab.co.jp/
所在地:東京都品川区上大崎
資本金:2,000,000円
設立日:2017年1月18日
HoloLab Inc.
業務内容
• AR CAD Cloudの開発
• HoloLens/Windows Mixed Realityに関する開発支援
• 受託開発(コンサルティング/ディレクションを含む場合もあり)
• 研究開発
• コンサルティング
• 普及啓もう活動
• セミナー
• 開発トレーニング
• コミュニティ
HoloLab Inc.

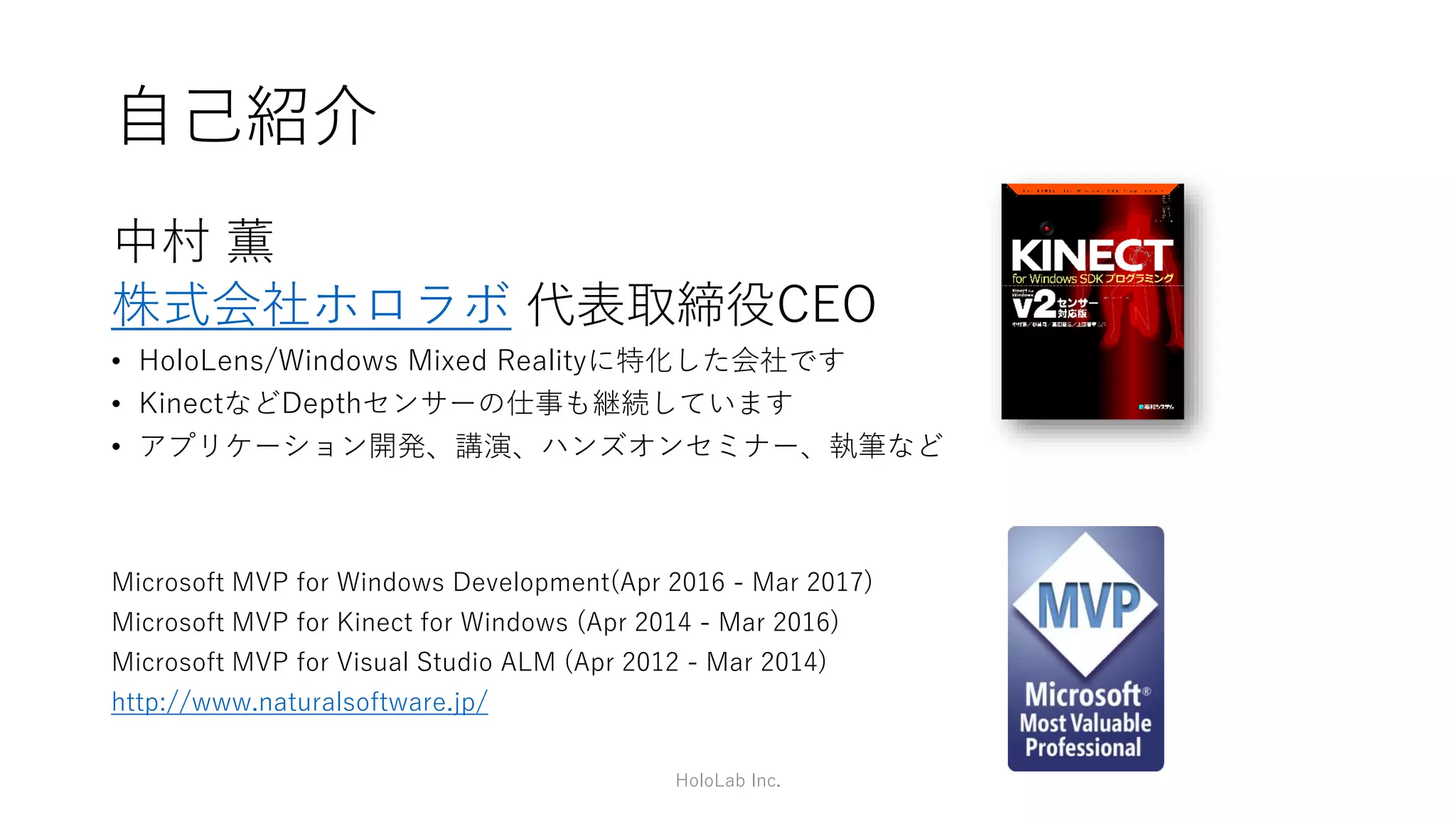

自己紹介
中村 薫
株式会社ホロラボ 代表取締役CEO
• HoloLens/Windows Mixed Realityに特化した会社です
• KinectなどDepthセンサーの仕事も継続しています
• アプリケーション開発、講演、ハンズオンセミナー、執筆など
Microsoft MVP for Windows Development(Apr 2016 - Mar 2017)
Microsoft MVP for Kinect for Windows (Apr 2014 - Mar 2016)
Microsoft MVP for Visual Studio ALM (Apr 2012 - Mar 2014)
http://www.naturalsoftware.jp/
HoloLab Inc.
自己紹介
HoloLab Inc.
HoloLens Meetup Vol.1 参加人数
ハンズオン ミートアップ
福岡 10人 17人
東京 64人 171人
大阪 12人 34人
東北 8人 15人
計 92人 237人
イベント 開催日 参加人数
Tokyo HoloLens Meetup Vol.1 2017/02 171
Tokyo HoloLens Meetup Vol.2 2017/03 161
Tokyo HoloLens Meetup Vol.3 2017/06 120
Tokyo HoloLens Meetup Vol.4 2017/07 146
Tokyo HoloLens Meetup Vol.5 2017/09 83
Tokyo HoloLensミートアップ
HoloLensの概要
HoloLab Inc.
HoloLensとは
HoloLab Inc.
HoloLensとは(1/2)
• マイクロソフト社が発売している、頭部装着型のPC
• Windows 10が搭載され単体で動作するためHMDではない
• ケーブルレスである
• MR(Mixed Reality:複合現実感)と呼ばれ、周囲の現実環境を認
識し、仮想空間に作用する
• 今までより高精度なAR
• VRのような使い方もできるが、現状では視野が狭い
• 普通のWindows 10アプリ(UWP)も利用できるため用途は広い
HoloLab Inc.
HoloLensとは(2/2)
• 展開
• 開発者版($3,000/¥333,800[税込])
• コマーシャル版($5,000/¥555,800[税込])
• ハードウェアは同一
• 日本での展開
• 2016年12月02日プレオーダー開始
• 2017年01月18日リリース
• マイクロソフトストアにてクレジットカード払い
• https://www.microsoftstore.com/store/msjp/ja_JP/pdp/productID.5082141100
• 2017年06月07日 発注書注文開始(クレジットカード不要)
HoloLab Inc.

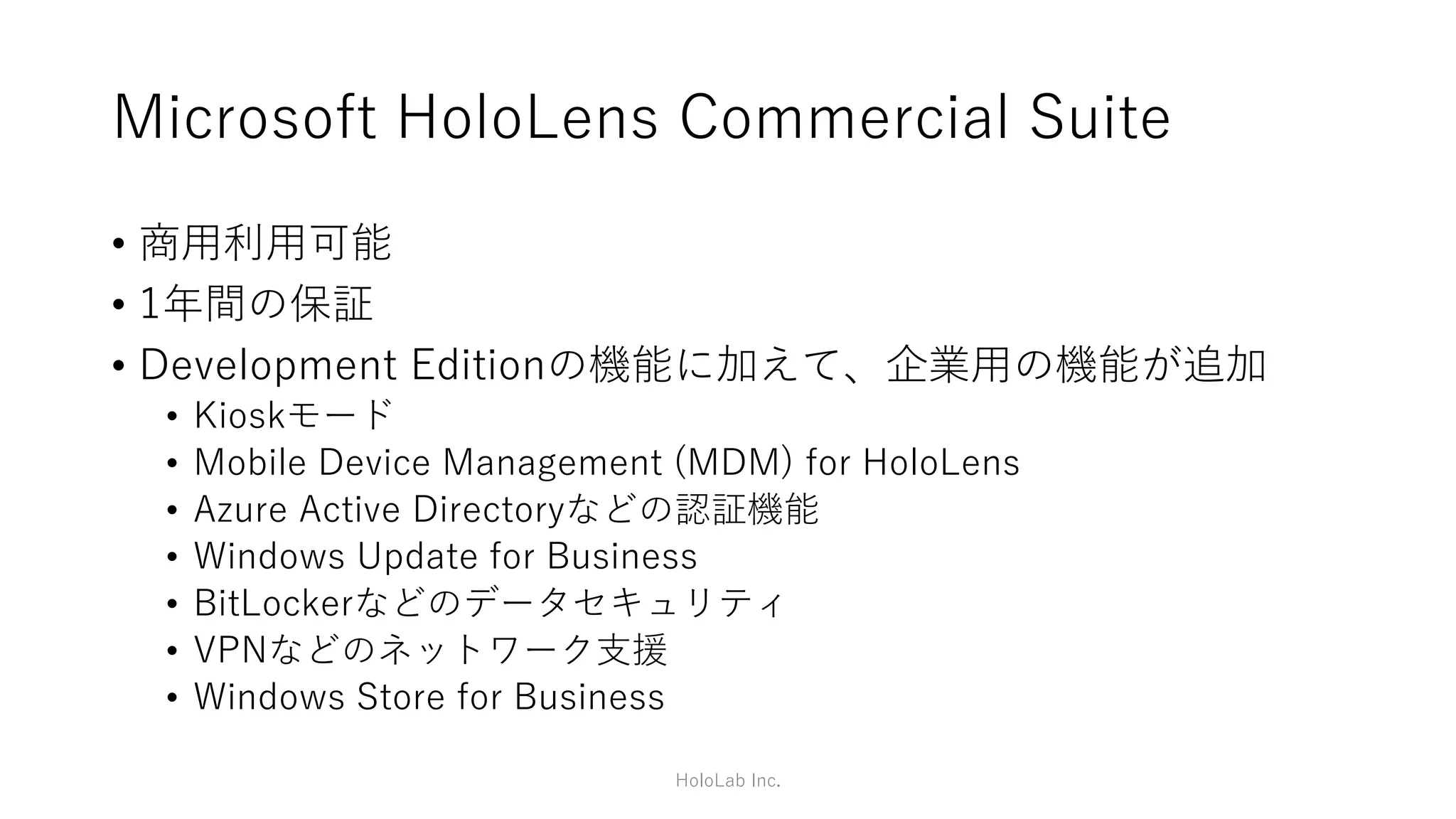

Microsoft HoloLens Commercial Suite
• 商用利用可能
• 1年間の保証
• Development Editionの機能に加えて、企業用の機能が追加
• Kioskモード
• Mobile Device Management (MDM) for HoloLens
• Azure Active Directoryなどの認証機能
• Windows Update for Business
• BitLockerなどのデータセキュリティ
• VPNなどのネットワーク支援
• Windows Store for Business
HoloLab Inc.
HoloLensのハードウェアスペック(抜粋)
OS Windows 10
プロセッサ Intel Atom 32bit
Microsoft Holographic Processing Unit (HPU 1.0)
ストレージ 64GB
メモリ 2GB
重量 579g
HoloLab Inc.
https://www.microsoft.com/ja-jp/hololens/buy

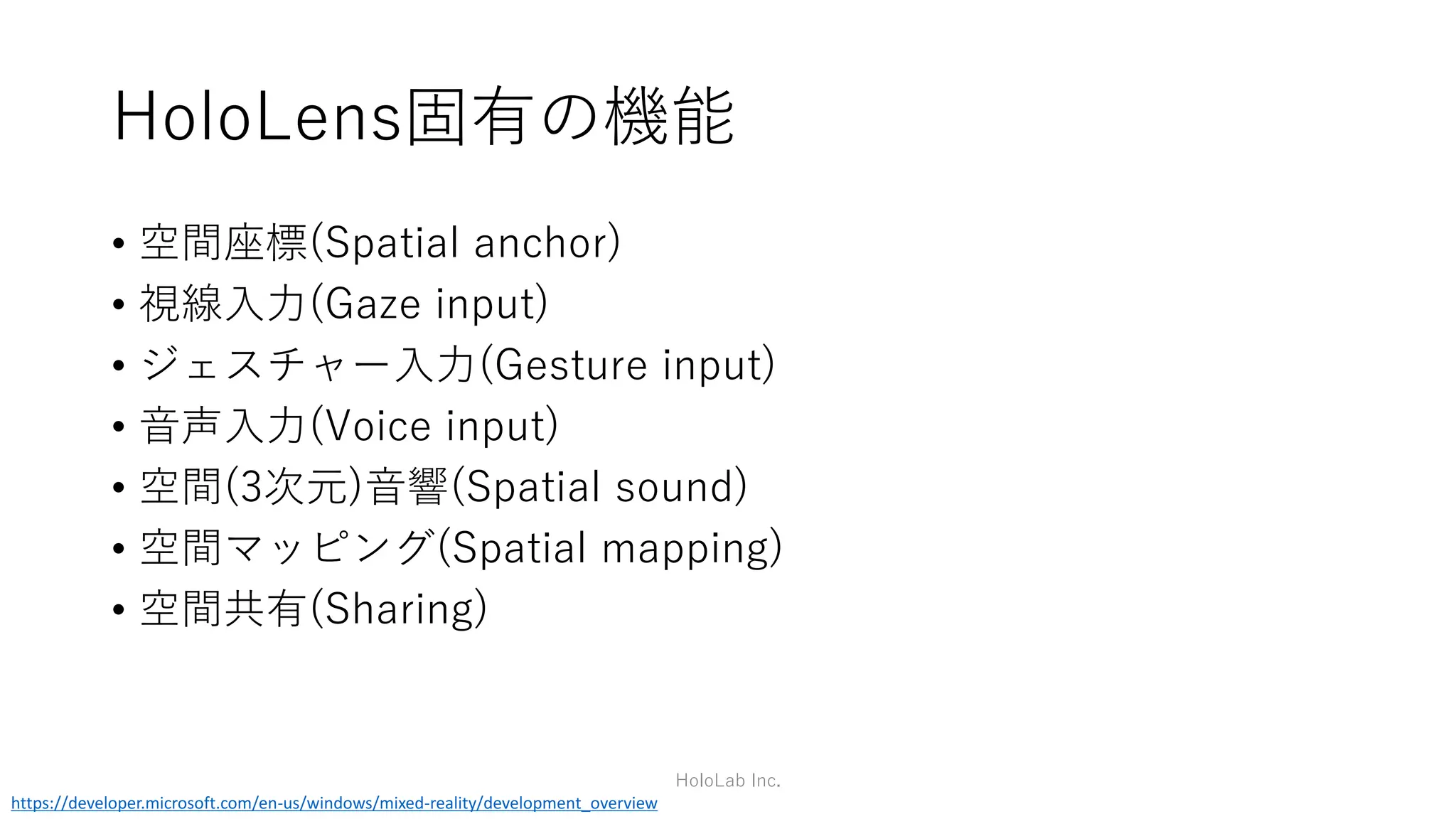

HoloLens固有の機能
• 空間座標(Spatial anchor)
• 視線入力(Gaze input)
• ジェスチャー入力(Gesture input)
• 音声入力(Voice input)
• 空間(3次元)音響(Spatial sound)
• 空間マッピング(Spatial mapping)
• 空間共有(Sharing)
HoloLab Inc.
https://developer.microsoft.com/en-us/windows/mixed-reality/development_overview
年齢制限について
• 13歳未満は使用できない
HoloLab Inc.

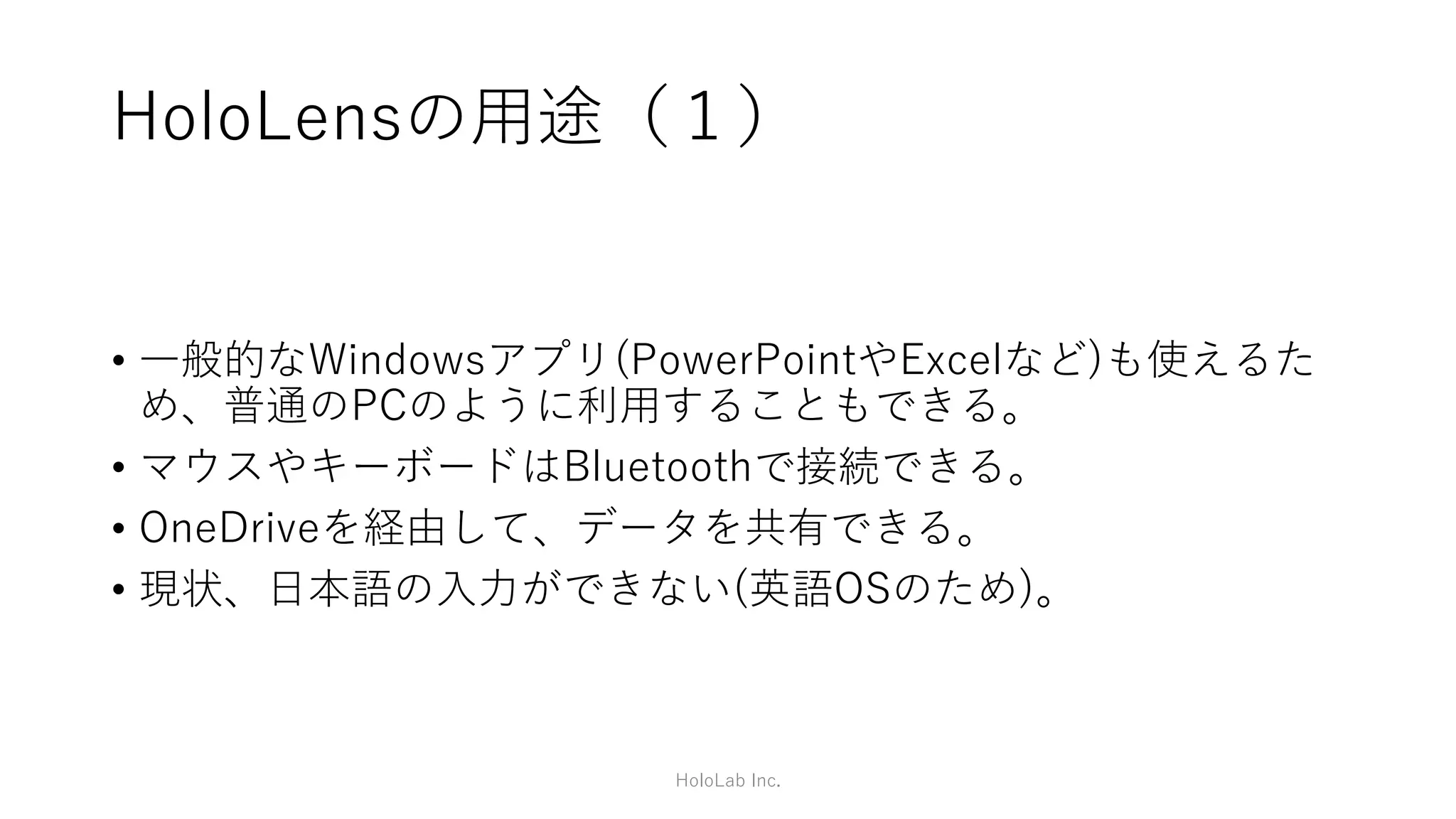

HoloLensの用途(1)
• 一般的なWindowsアプリ(PowerPointやExcelなど)も使えるた
め、普通のPCのように利用することもできる。
• マウスやキーボードはBluetoothで接続できる。
• OneDriveを経由して、データを共有できる。
• 現状、日本語の入力ができない(英語OSのため)。
HoloLab Inc.
デスクワーク
HoloLab Inc.
HoloLensの用途(2)
• 3次元のデータを3次元のまま見ることができる。
• 例)営業の方
• 普段は2DのPowerPointやExcel、Outlookで仕事
• 客先では3次元カタログとしてお客さまに見せることで、より具体的なイメージ
• 複数のHoloLensでデータを共有することで、みんなで同じもの
を見ることができる。
HoloLab Inc.

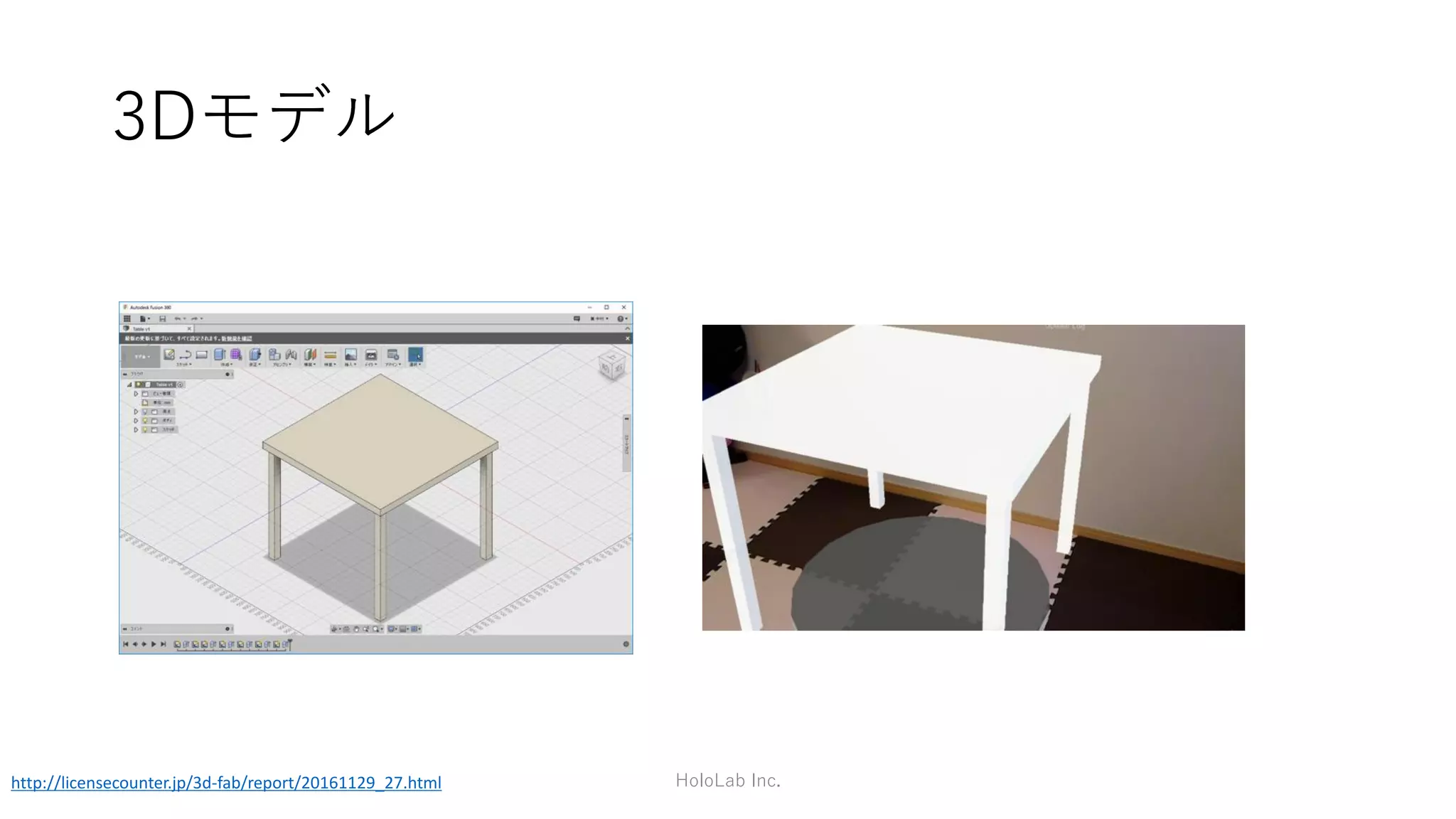

3Dモデル
HoloLab Inc.http://licensecounter.jp/3d-fab/report/20161129_27.html

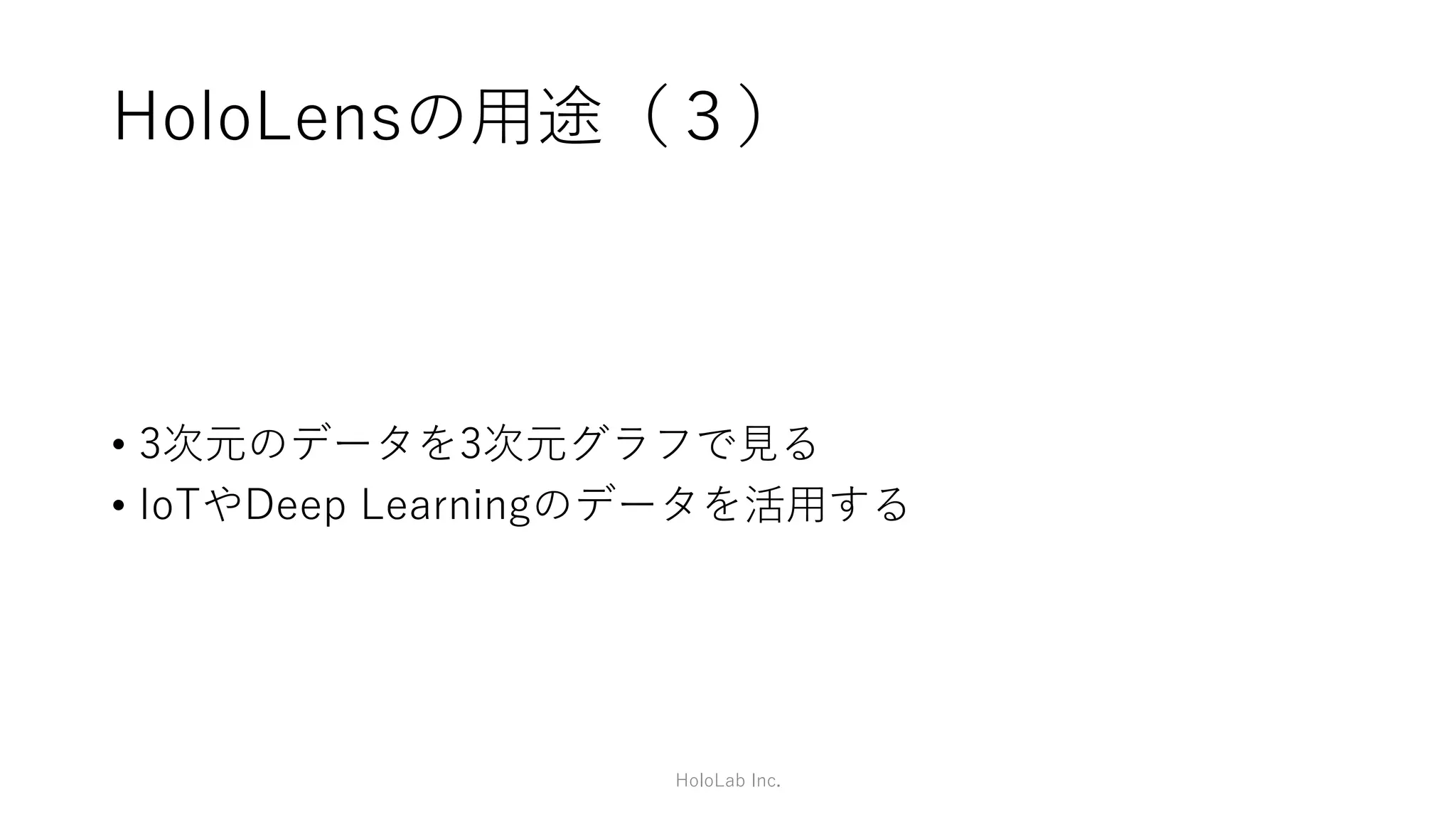

HoloLensの用途(3)
• 3次元のデータを3次元グラフで見る
• IoTやDeep Learningのデータを活用する
HoloLab Inc.
データ可視化
HoloLab Inc.
HoloLensの用途(4)
• 2次元のテキスト、タブレットでは表現できない3次元の情報
• これを3次元で見ることで、よりイメージしやすくなる
• 中学、高校生の数学、理科、化学などの適応へはイメージ早い
• 大学では医学への適応はイメージしやすい
• プログラミングと組み合わせれば、学ぶ理由にもなる
• 「数学(勉強)は何に使うのか」への答え
• プログラムを「学ぶことが目的」から「目的のための手段へ」
HoloLab Inc.
太陽系と地球
HoloLab Inc.
人体の構造
HoloLab Inc.
HoloLensの強いところ
• 安定した位置追跡
• 競合がないレベル
• ケーブルレス、スタンドアロン
• 装着コストが低い
• 機動力が高い
HoloLab Inc.
HoloLensの弱いところ
• 視野角が狭い
• モデルの大きさや見せ方に工夫が必要
• CPU、GPU性能が低い
• モデルの作りに工夫が必要
• 値段が高い
• ハードウェア構成を考えると納得できるが、高いも
のは高い
HoloLab Inc.
スマートグラスとHoloLensの違い
スマートグラスに対するHoloLnesの価格(3~5倍)のメリット
• カメラ範囲と環境センシング
HoloLab Inc.

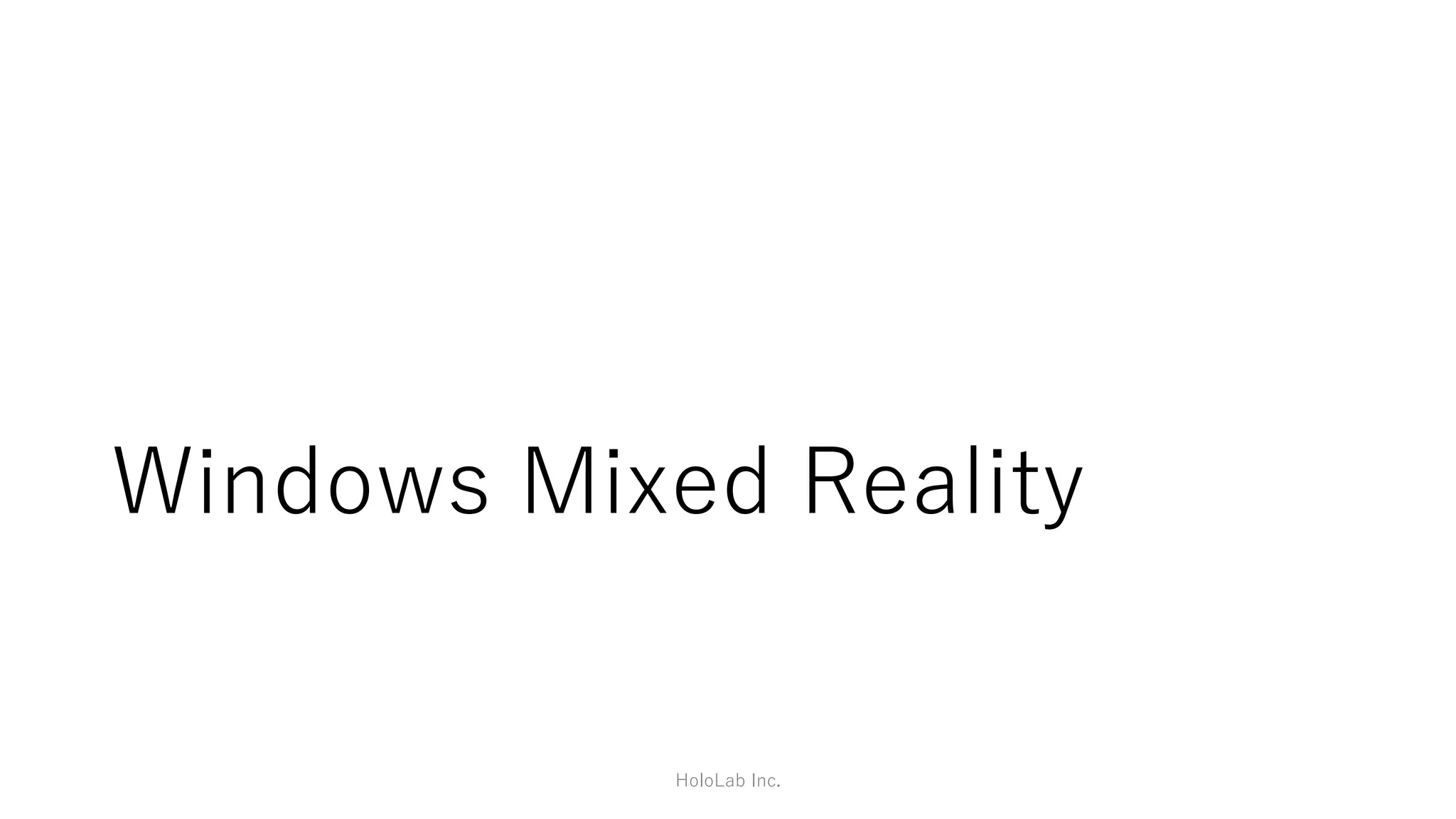

Windows Mixed Reality
HoloLab Inc.

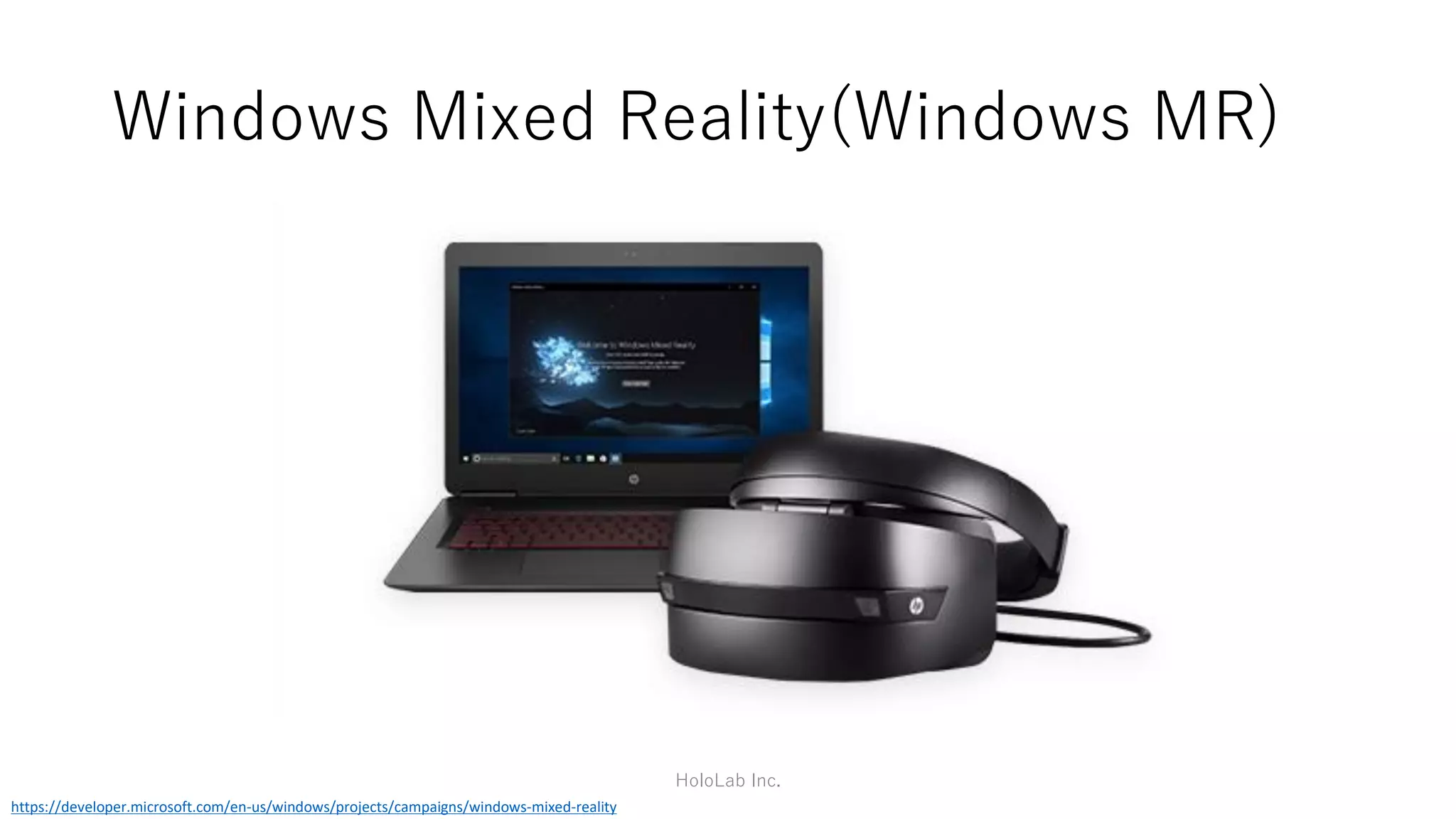

Windows Mixed Reality(Windows MR)
https://developer.microsoft.com/en-us/windows/projects/campaigns/windows-mixed-reality
HoloLab Inc.
Windows 10 Creaters Update
HoloLab Inc.
Windows MR Immersive ヘッドセット
HoloLab Inc.
https://blogs.windows.com/japan/2017/08/30/windows-mixed-reality-holiday-update/
ヘッドセットの仕様
パネル解像度 1440x1440x2
視野角 95度/110度
フレームレート 90Hz
トラッキング 内蔵カメラ(Inside-Out)
HoloLab Inc.

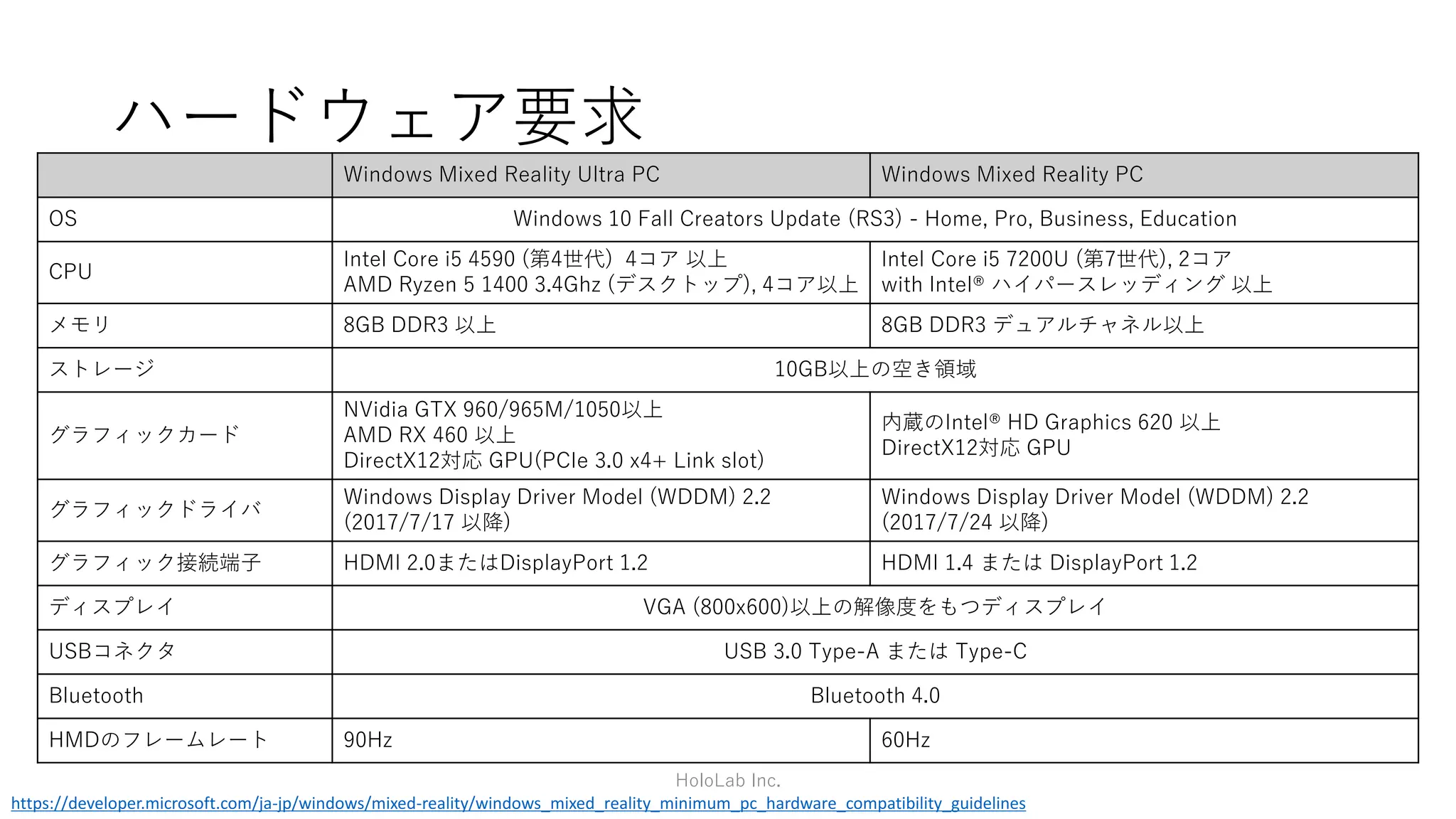

ハードウェア要求
Windows Mixed Reality Ultra PC Windows Mixed Reality PC
OS Windows 10 Fall Creators Update (RS3) - Home, Pro, Business, Education
CPU
Intel Core i5 4590 (第4世代) 4コア 以上
AMD Ryzen 5 1400 3.4Ghz (デスクトップ), 4コア以上
Intel Core i5 7200U (第7世代), 2コア
with Intel® ハイパースレッディング 以上
メモリ 8GB DDR3 以上 8GB DDR3 デュアルチャネル以上
ストレージ 10GB以上の空き領域
グラフィックカード
NVidia GTX 960/965M/1050以上
AMD RX 460 以上
DirectX12対応 GPU(PCIe 3.0 x4+ Link slot)
内蔵のIntel® HD Graphics 620 以上
DirectX12対応 GPU
グラフィックドライバ
Windows Display Driver Model (WDDM) 2.2
(2017/7/17 以降)
Windows Display Driver Model (WDDM) 2.2
(2017/7/24 以降)
グラフィック接続端子 HDMI 2.0またはDisplayPort 1.2 HDMI 1.4 または DisplayPort 1.2
ディスプレイ VGA (800x600)以上の解像度をもつディスプレイ
USBコネクタ USB 3.0 Type-A または Type-C
Bluetooth Bluetooth 4.0
HMDのフレームレート 90Hz 60Hz
HoloLab Inc.
https://developer.microsoft.com/ja-jp/windows/mixed-reality/windows_mixed_reality_minimum_pc_hardware_compatibility_guidelines
HoloLensとImmersiveヘッドセットの違い
機能 HoloLens Immersiveヘッドセット
入力
視線 〇 〇
ジェスチャー 〇
音声 〇 〇
ゲームパッド 〇 〇
モーションコントローラー 〇
知覚と空間
空間座標 〇 〇
空間音響 〇 〇
空間マッピング 〇
HoloLab Inc.
https://developer.microsoft.com/en-us/windows/mixed-reality/development_overview
Windows Mixed Reality PC Check
HoloLab Inc.
https://www.microsoft.com/ja-jp/store/p/windows-mixed-reality-pc-check/9nzvl19n7cnc?rtc=1

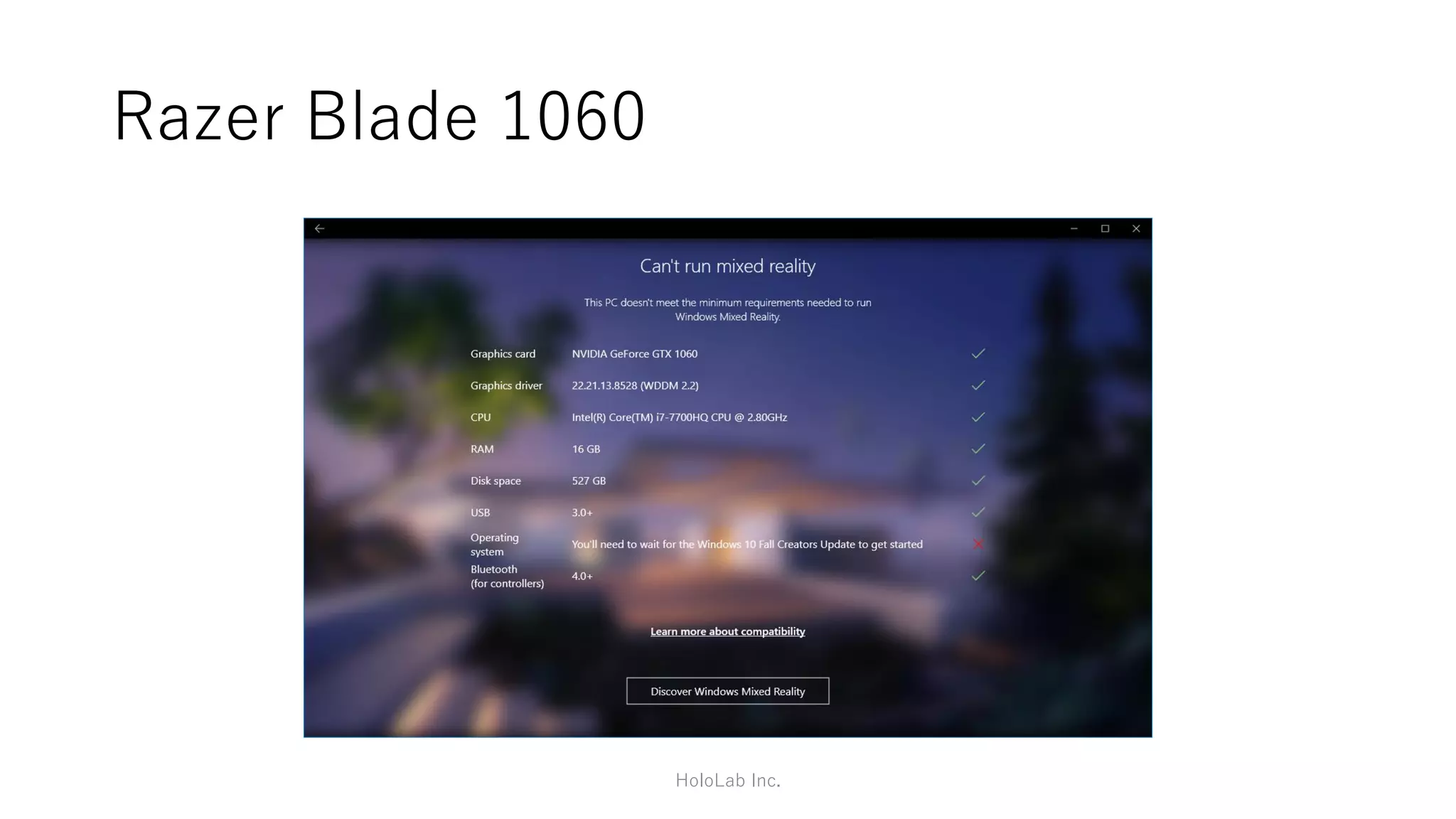

例:Razer Blade 1060
HoloLab Inc.
Windows MR Immersiveの強いところ
• PCに接続するだけでVR環境が手に入る
• ドライバ、ポータルなどはOS同梱
• 外部センサー不要
• コントローラーも外部センサー不要
• 動作範囲がより自由になる
• HoloLensでは動作しないような高精細なデータが入る
• HoloLensと同じアプリ(UWP)で動作する
• ARとVRの使い分け、コンピューター性能による使い分け
HoloLab Inc.
どこまでも進めるVR
HoloLab Inc.

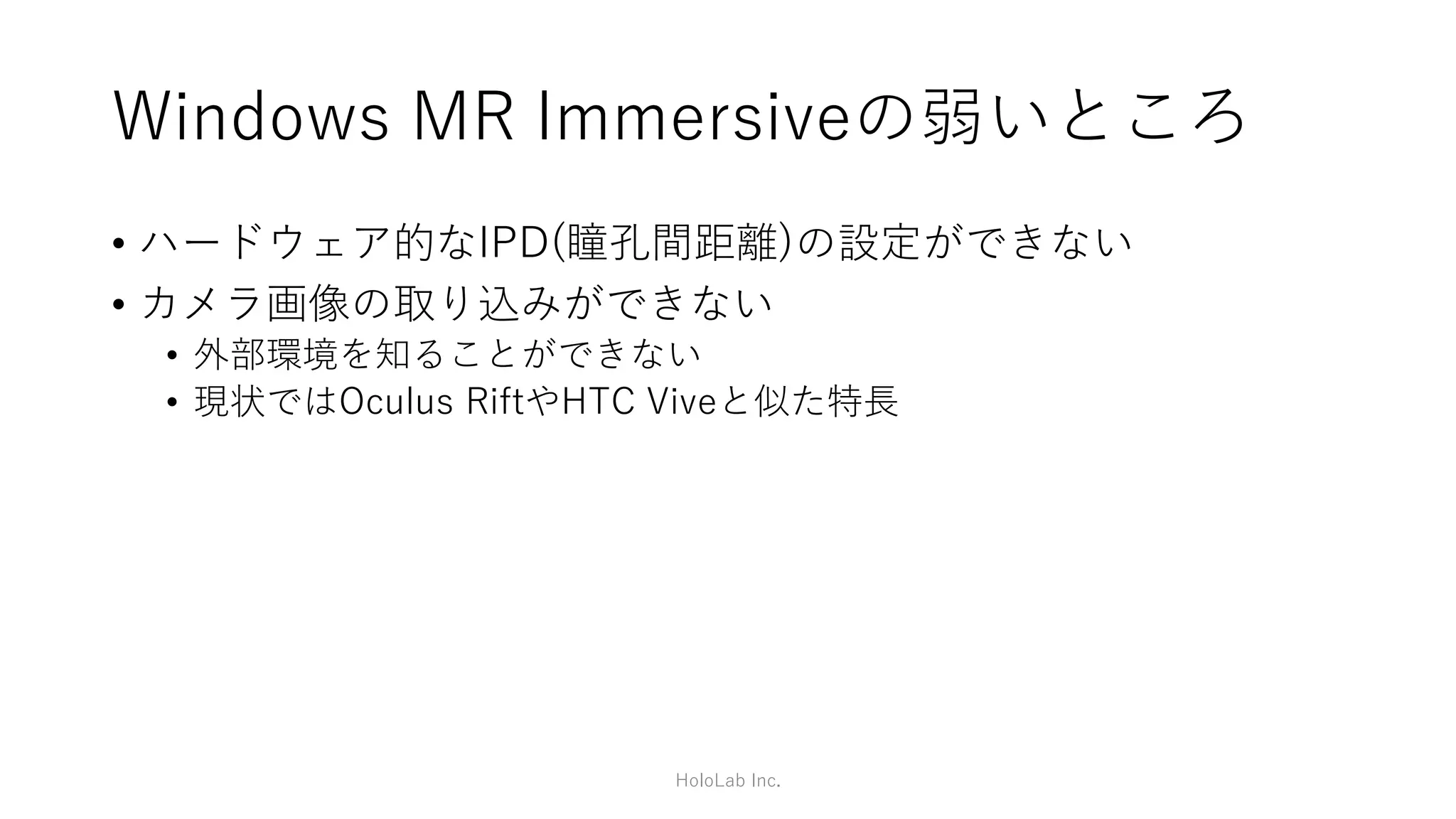

Windows MR Immersiveの弱いところ
• ハードウェア的なIPD(瞳孔間距離)の設定ができない
• カメラ画像の取り込みができない
• 外部環境を知ることができない
• 現状ではOculus RiftやHTC Viveと似た特長
HoloLab Inc.
Experience Mixed Reality at World Scale
HoloLab Inc.
https://www.youtube.com/watch?v=67yLuiSfMWM
Experience Mixed Reality at World Scale
HoloLab Inc.
Mobile VR : Gear VR など Desk Scale : Oculus Rift
Room Scale : HTC Vive World Scale : Windows MR
MR(Mixed Reality)とは
HoloLab Inc.
MR(Mixed Reality)とは
• MRとはMixed Realityの略で、複合現実感と訳される
• AR(拡張現実感)とVR(仮想現実、人工現実感)を含む
HoloLab Inc.https://en.wikipedia.org/wiki/Mixed_reality
ARとVR
HoloLab Inc.https://martechtoday.com/google-talks-ar-vr-198573

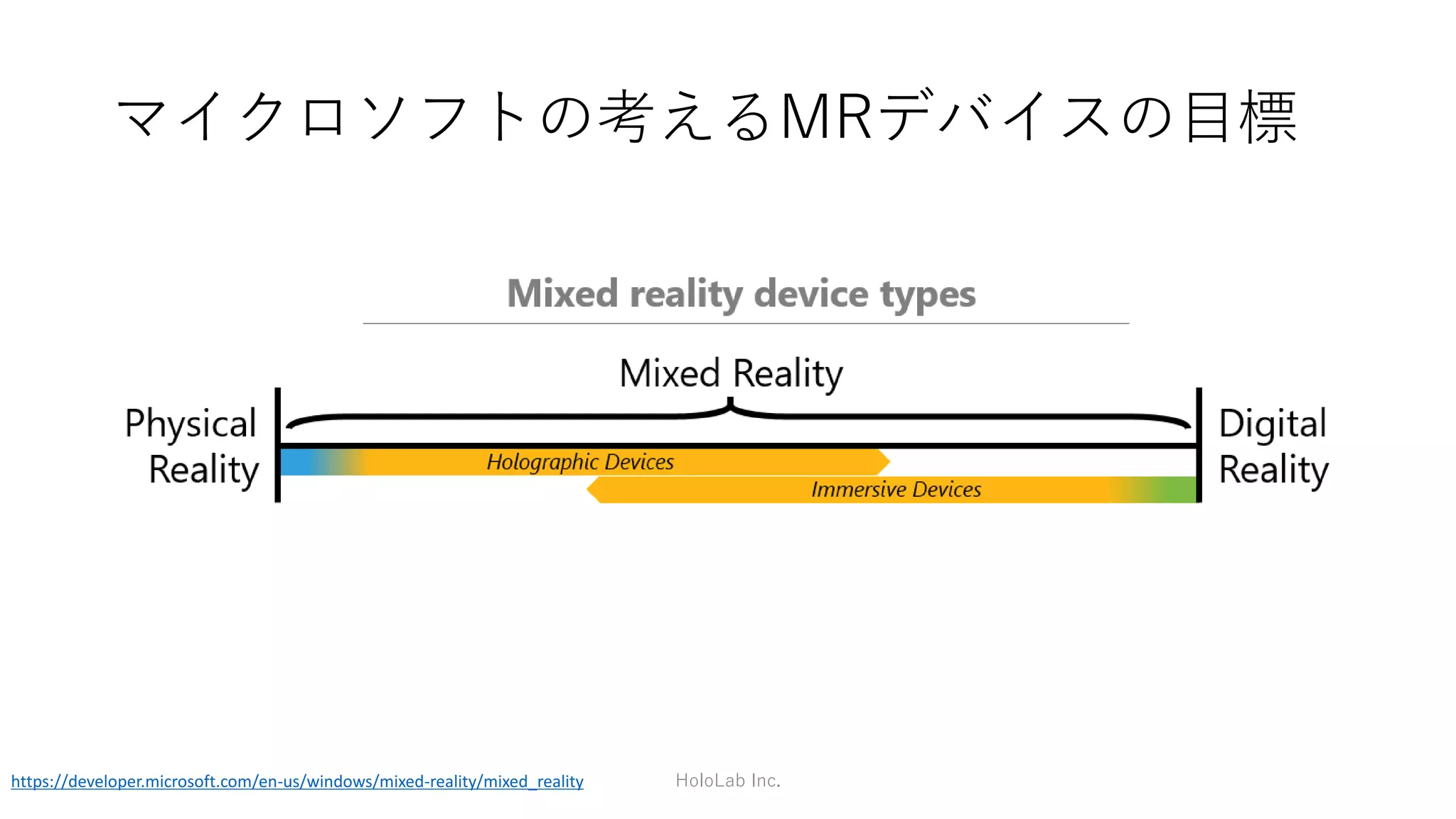

マイクロソフトの考えるMRデバイスの目標
HoloLab Inc.https://developer.microsoft.com/en-us/windows/mixed-reality/mixed_reality

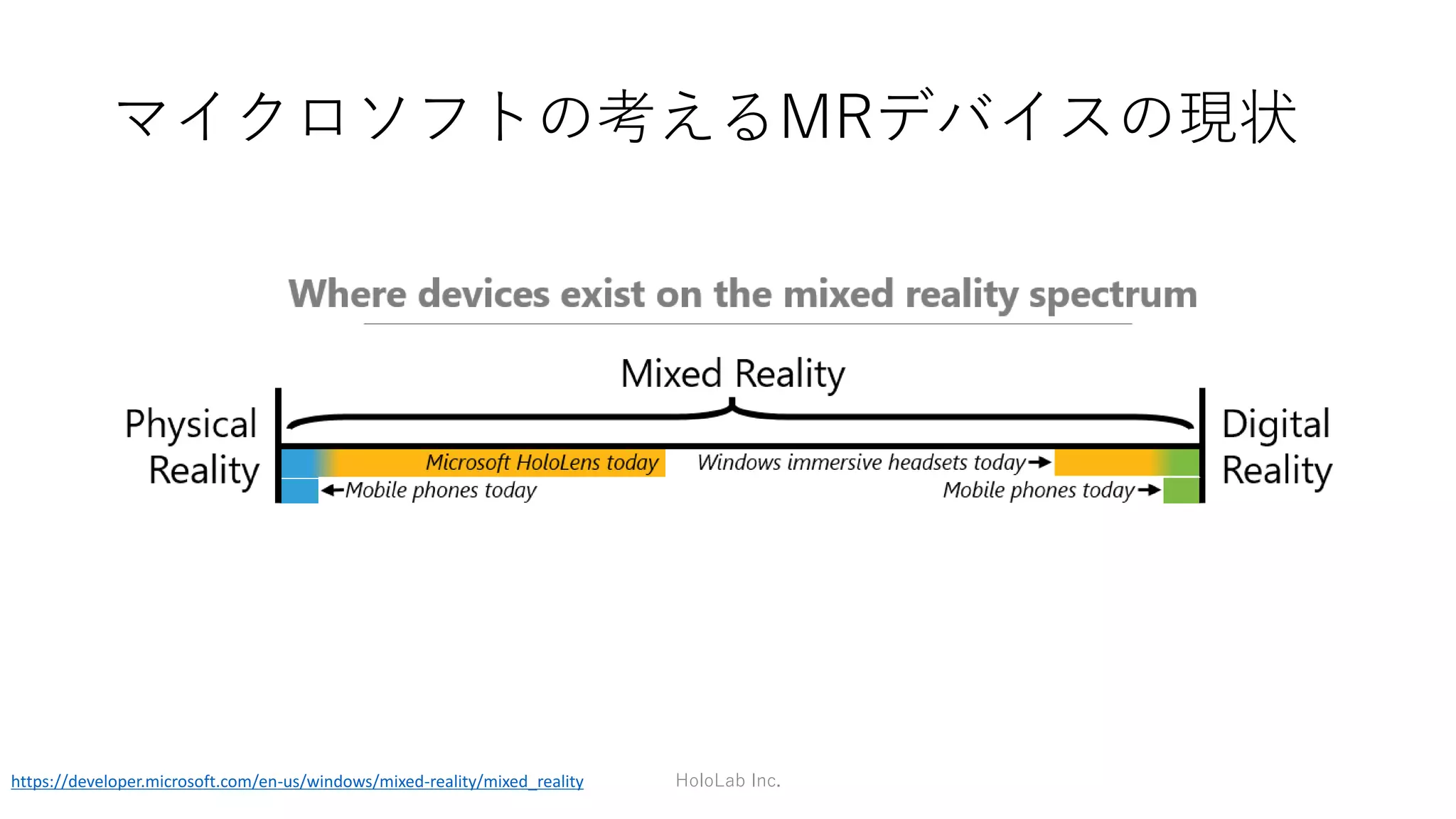

マイクロソフトの考えるMRデバイスの現状
HoloLab Inc.https://developer.microsoft.com/en-us/windows/mixed-reality/mixed_reality
マイクロソフトの考えるMRデバイスの現状
HoloLab Inc.https://developer.microsoft.com/en-us/windows/mixed-reality/mixed_reality

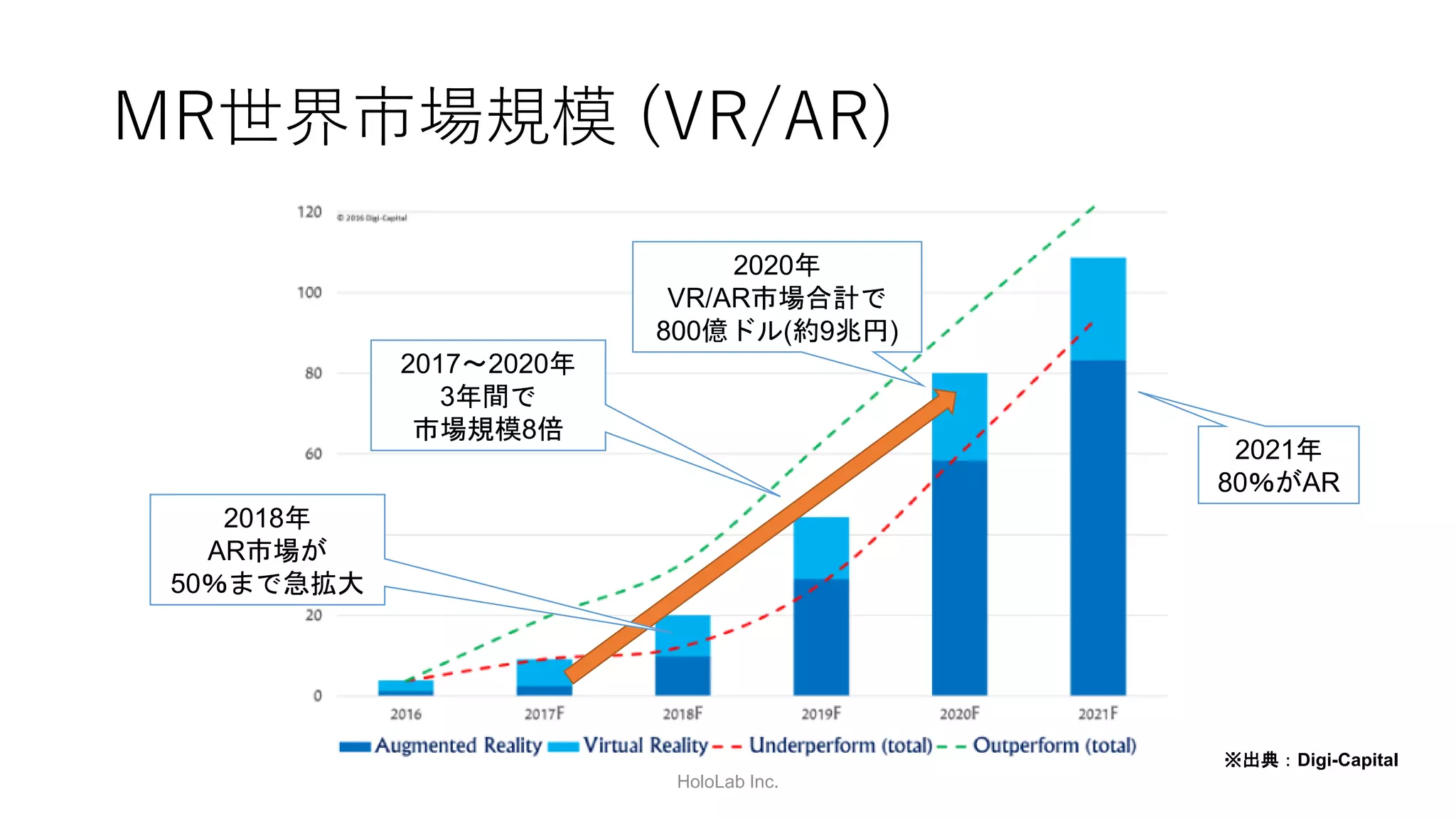

MR世界市場規模 (VR/AR)
HoloLab Inc.
※出典:Digi-Capital
2020年
VR/AR市場合計で
800億ドル(約9兆円)
2021年
80%がAR
2018年
AR市場が
50%まで急拡大
2017~2020年
3年間で
市場規模8倍
マイクロソフト公式事例紹介
HoloLab Inc.
項目
1. Ford(自動車デザイン)
2. 小柳建設(建設)
3. Skype(遠隔支援)
4. ThyssenKrupp(保守、管理)
5. JAL(パイロットおよび整備士のトレーニング)
6. LOWE’S(ショッピング)
7. ロンドン大学(医療)
8. さまざまな教育
他にも多くの事例あり
https://www.microsoft.com/microsoft-hololens/ja-jp/hololens-commercial
HoloLab Inc.
Microsoft本社トレーニング(2017/6/19-23)
HoloLab Inc.
Ford(自動車デザイン)
HoloLab Inc.
https://www.youtube.com/watch?v=WZQ_DQD7F3U
HoloLab Inc.

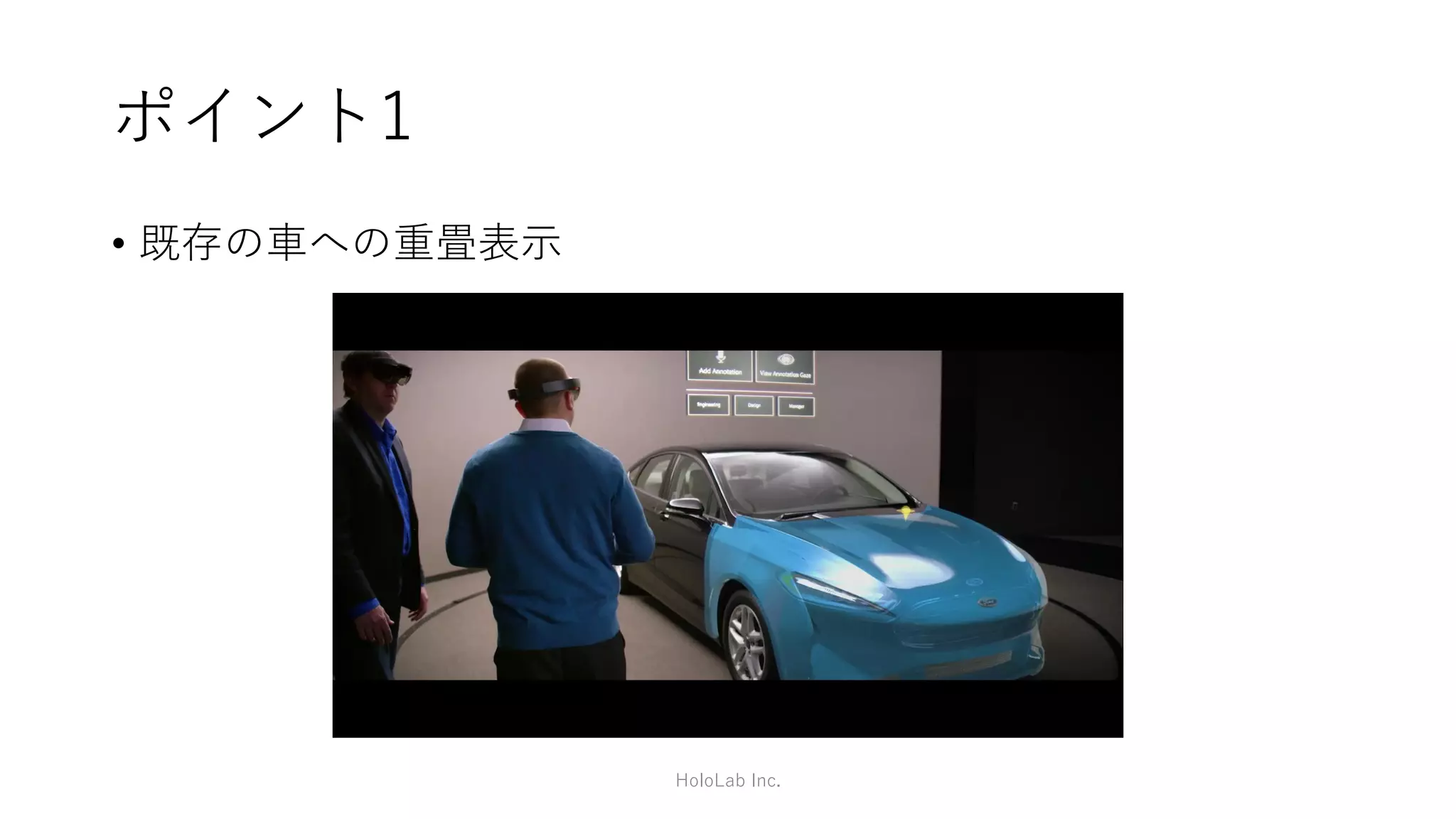

ポイント1
• 既存の車への重畳表示
HoloLab Inc.
ポイント2
• 角度のシミュレーション
HoloLab Inc.

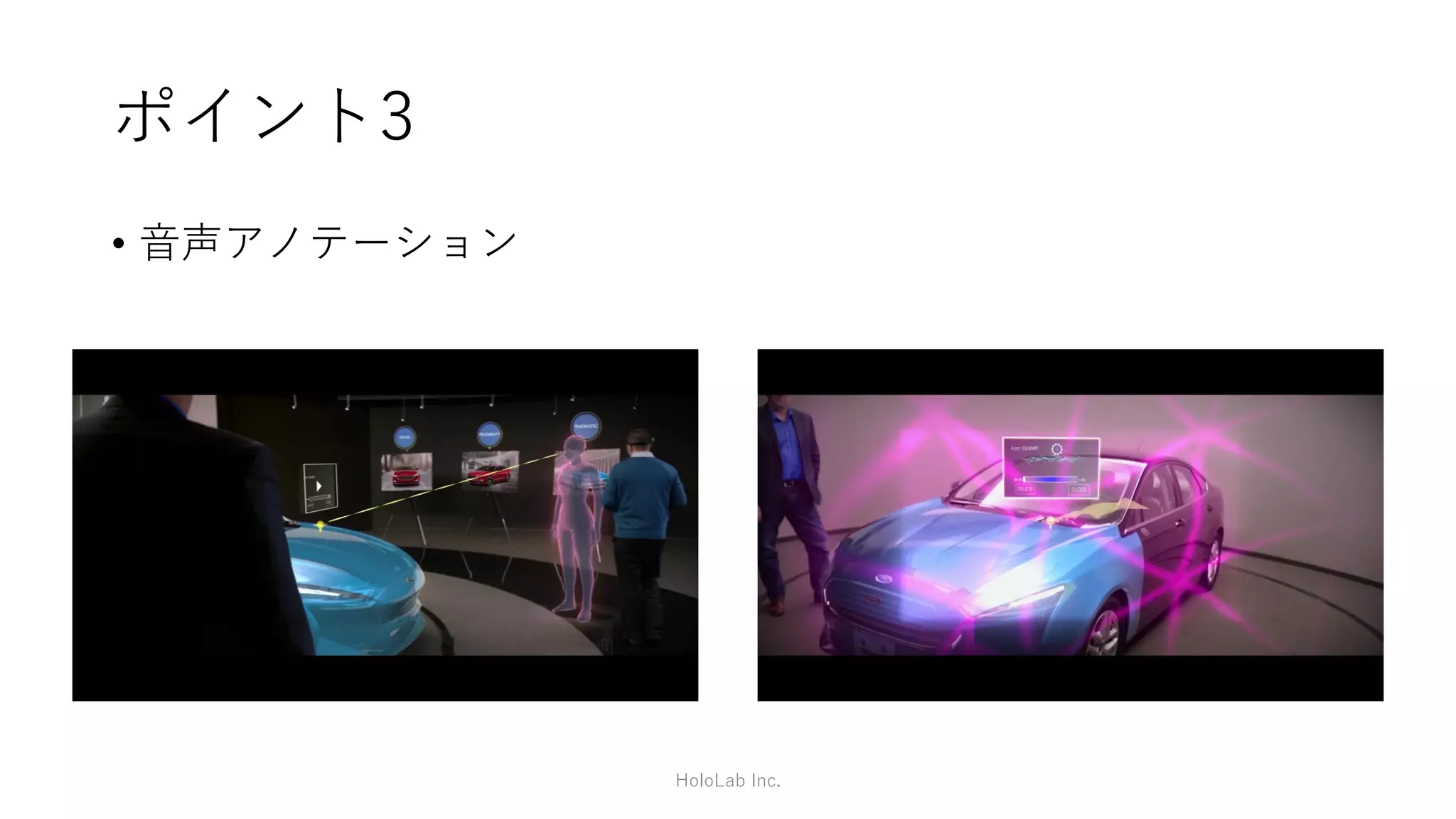

ポイント3
• 音声アノテーション
HoloLab Inc.
ポイント4
• サイドミラーシミュレーション
HoloLab Inc.
小柳建設(建設)
HoloLab Inc.
https://www.youtube.com/watch?v=dW1amJLDwuQ
HoloLab Inc.
ポイント1
建設するモデルを3Dで表示(空間共有)
HoloLab Inc.
ポイント2
工程管理
HoloLab Inc.
ポイント3
文書や画像をHoloLens内に保存
HoloLab Inc.
Skype(遠隔支援)
HoloLab Inc.
https://www.youtube.com/watch?v=iBfzs3G8BEA
HoloLab Inc.
ポイント1
見え方
HoloLab Inc.
ポイント2
遠隔支援
HoloLab Inc.
ThyssenKrupp(保守、管理)
HoloLab Inc.
https://www.youtube.com/watch?v=8OWhGiyR4Ns
HoloLab Inc.
ポイント1
事前のシミュレーション
HoloLab Inc.
ポイント2
現場での情報および保守項目リスト
HoloLab Inc.
ポイント3
遠隔支援および第三者チェック
HoloLab Inc.
機器を操作するよりデータ可視化
• IoT機器から取り込んだデータ群をHoloLensで可視化する
• IoT機器自体を認識して、そのデータを可視化する
• IoT化が進んでいる建設系との連携
• Deep LearningやCognitive Services(いわゆるAI)との連携
HoloLab Inc.
JAL(パイロットおよび整備士のトレーニング)
HoloLab Inc.
http://press.jal.co.jp/ja/release/201604/002643.html?Fa=1
https://www.youtube.com/watch?v=GjZgI2oDcwM
HoloLab Inc.
ポイント
HoloLab Inc.
実寸大での表示
LOWE’S(ショッピング)
HoloLab Inc.
https://www.youtube.com/watch?v=gC_4JxF0e_k
HoloLab Inc.
ポイント1
事前にDeep Learningで好みを抽出
HoloLab Inc.
ポイント2
顧客がHoloLensでシミュレーション体験
HoloLab Inc.
ポイント3
顧客の行動をPowerBIで分析
HoloLab Inc.
ロンドン大学(医療)
HoloLab Inc.
https://www.youtube.com/watch?v=TylDjQ1udZg
HoloLab Inc.
ポイント1
CTデータの立体閲覧
HoloLab Inc.
さまざまな教育
HoloLab Inc.
https://www.youtube.com/watch?v=7Xv8A9vqeBw
HoloLab Inc.
ポイント1
見えないものを見えるように
HoloLab Inc.
ポイント2
物理シミュレーション
HoloLab Inc.
ポイント3
演奏補助
HoloLab Inc.
ARとVRの協調
HoloLab Inc.
https://www.youtube.com/watch?v=vNz5Rw6TwCw
HoloLab Inc.

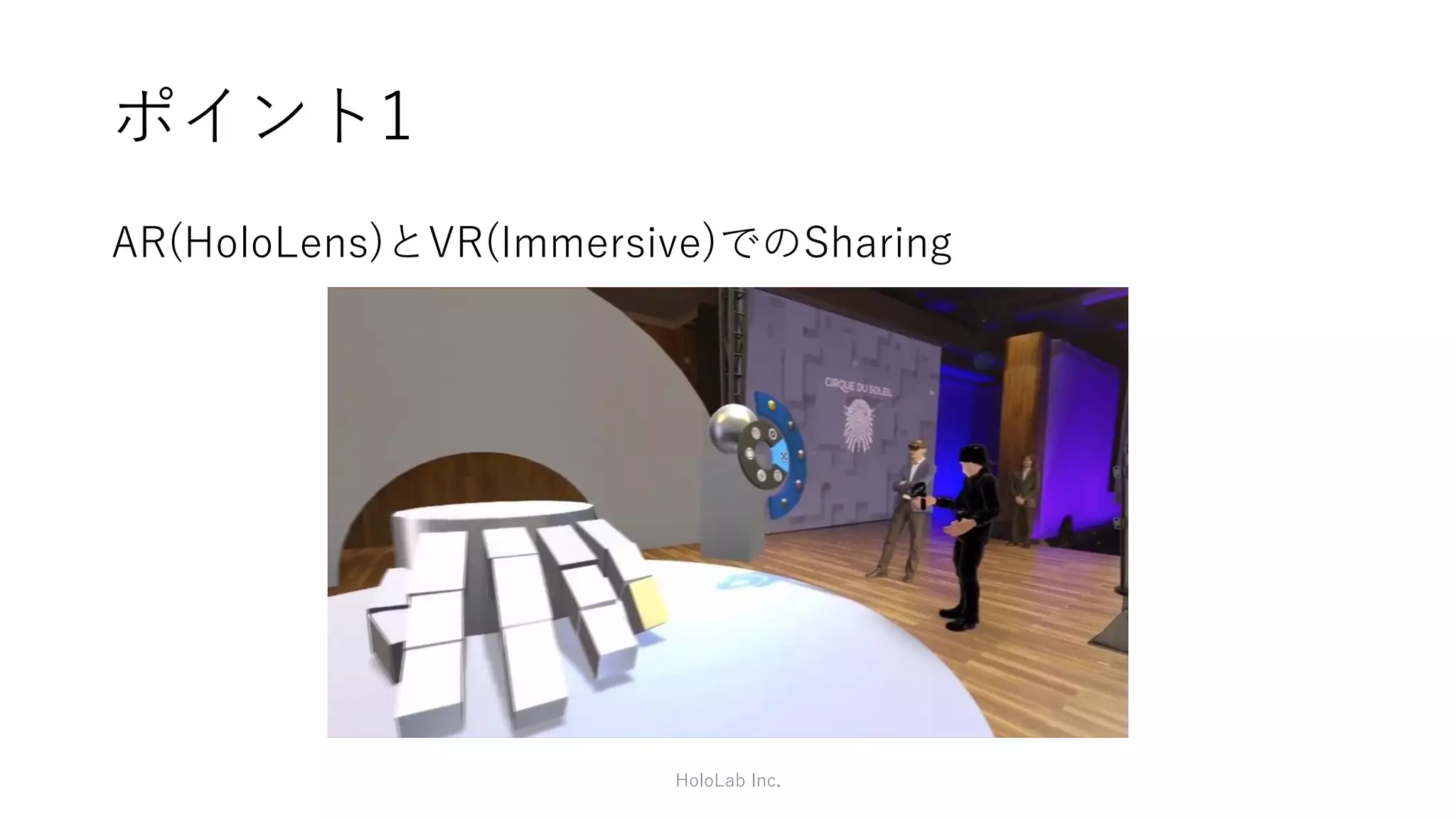

ポイント1
AR(HoloLens)とVR(Immersive)でのSharing
HoloLab Inc.
ポイント2
3D動画
HoloLab Inc.
HCap
HoloLab Inc.
https://www.youtube.com/watch?v=kZ-XZIV-o8s
ホロラボ開発事例紹介
HoloLab Inc.

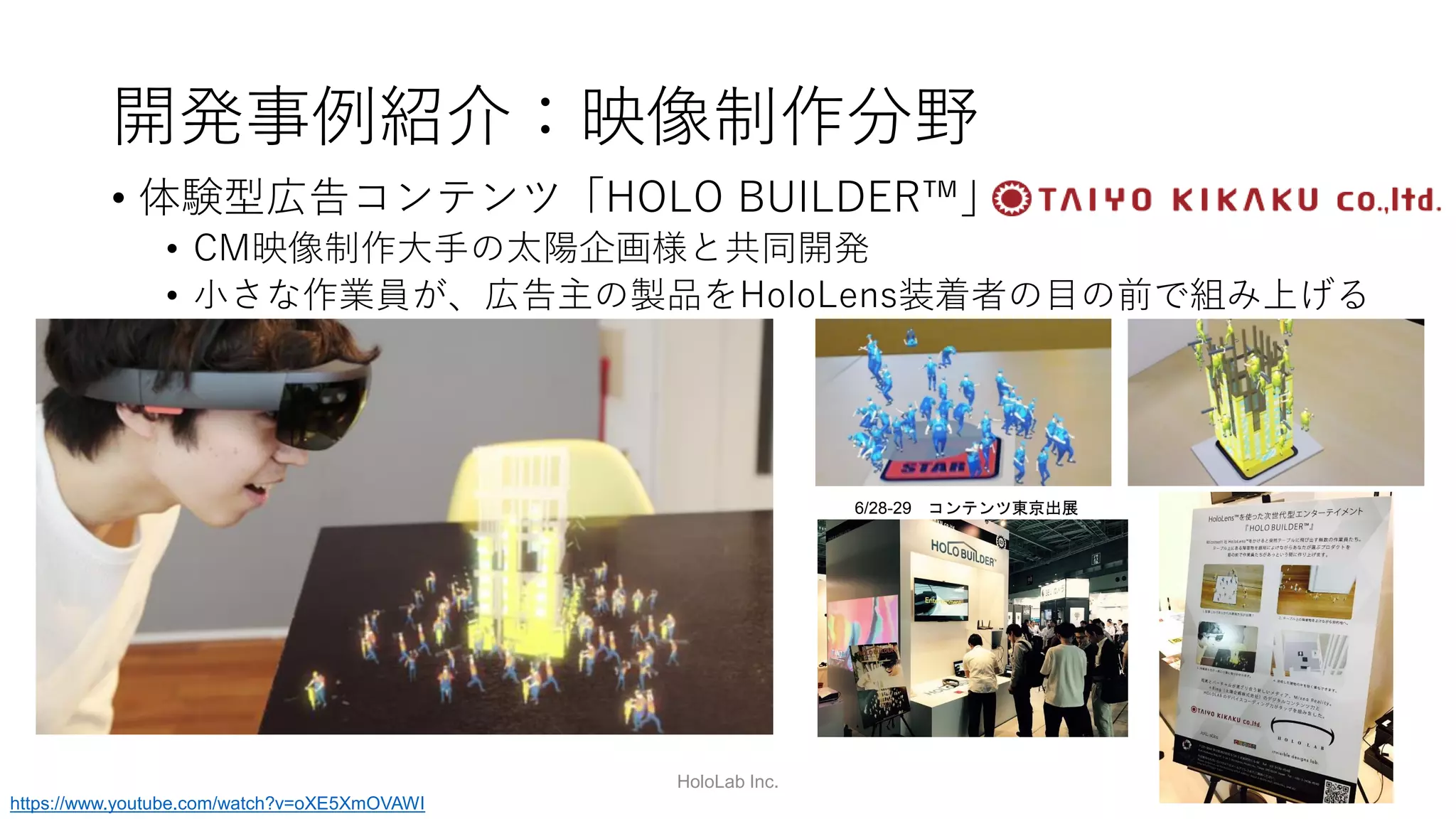

開発事例紹介:映像制作分野
• 体験型広告コンテンツ「HOLO BUILDER™」
• CM映像制作大手の太陽企画様と共同開発
• 小さな作業員が、広告主の製品をHoloLens装着者の目の前で組み上げる
HoloLab Inc.
https://www.youtube.com/watch?v=oXE5XmOVAWI
6/28-29 コンテンツ東京出展
HoloBuilder
HoloLab Inc.
開発事例紹介:医療/教育分野
• 医療法人財団岩井医療財団、稲波脊椎・関節病院様事例
• 脊椎の外科手術トレーニング
• カルテ閲覧など多様な利用シナリオ
• 試作アプリでは
CTスキャンのデータを
HoloLensで3Dのままに可視化
• HoloLens着用者の視線移動により
インタラクティブに表示
• Sharing機能対応で、
複数者でモデル表示の共有可能
HoloLab Inc.
*SFPSS 2017(医療系研究会)での体験展示
開発事例紹介:建築/製造分野
• 「AR CAD CLOUD」~製造業向けホロラボ自社開発サービス
• 製造業や建設建築業が保有する設計データ「CADデータ」を、
デジタルデータのままに3Dで確認が出来る画期的ソリューション
• 現状は、設計模型(モックアップ)をコストと時間を掛けて制作
• PCのディスプレイやプロジェクタの映像で2Dで設計確認
HoloLab Inc.
2Dの画面上でのCADデータ確認 CADデータを、データのまま3D確認
AR CAD Cloud
HoloLab Inc.
https://www.youtube.com/watch?v=YkCALqPSO1E
日本国内におけるCAD市場規模
HoloLab Inc.
※出典:矢野経済研究所
・CAD: Computer Aided Design(コンピューター設計支援)
・市場全体で3,383億円 (2015年度)
・機械設計用分野が最大で、2,272億円
・次いでEDA(電子部品デザイン)
・土木・建築系CAD市場は約400億円
・市場全体で、国内メーカーによるライセンスの買い切りから
Autodesk社等の外資系メーカーによるサブスクリプションモデルへと移行中
他社事例紹介
HoloLab Inc.
野村不動産
HoloLab Inc.
https://www.nikkei.com/article/DGXLRSP445791_T20C17A5000000/?au=11
日産
HoloLab Inc.
まとめ
HoloLab Inc.
まとめ
• 今後HoloLensだけでなく、Windows MRデバイスもリリース
される。
• すでに様々な事例が発表されている。
• 幅広い分野で用途が検討されている。
• 日本でも複数の会社がすでに利用を開始している。
HoloLab Inc.
http://hololab.co.jp/
